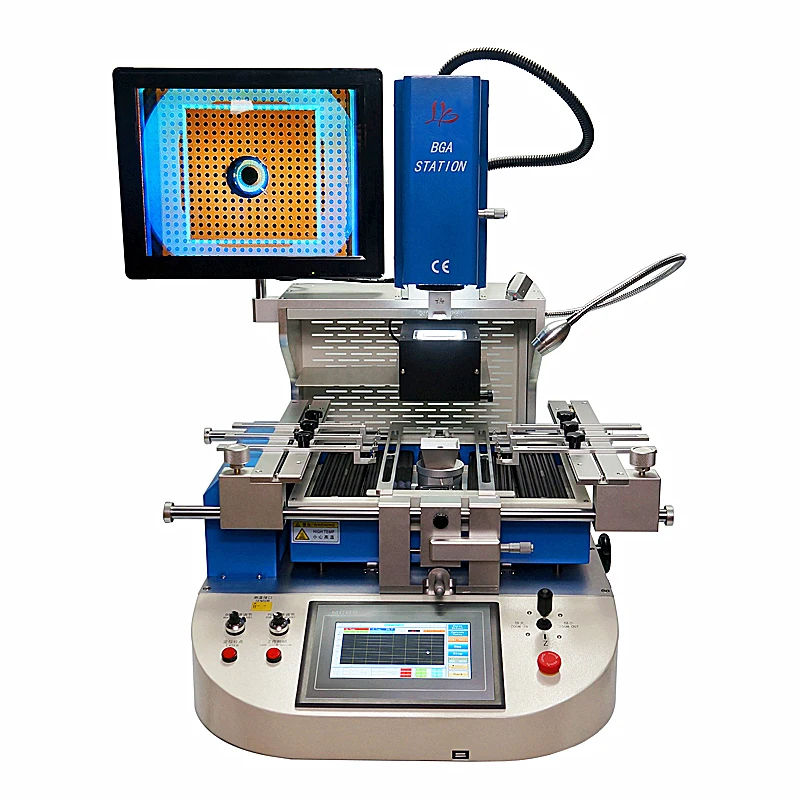

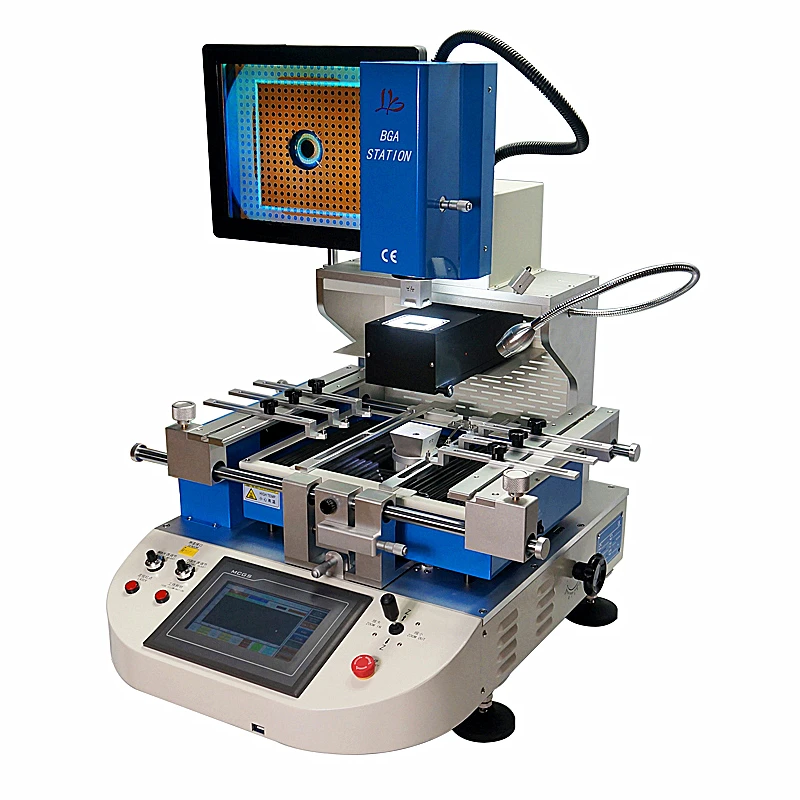

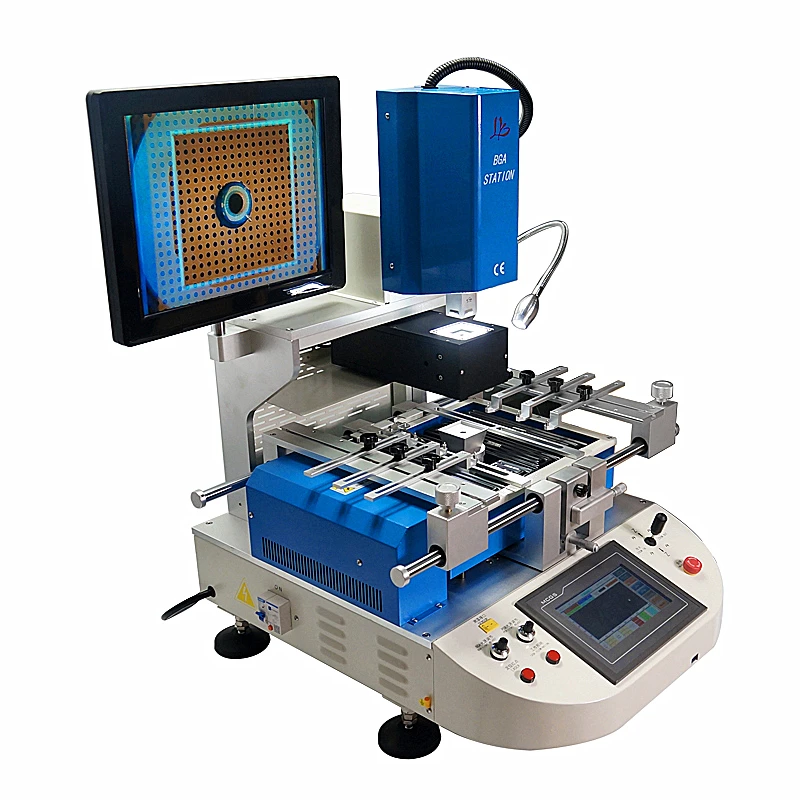

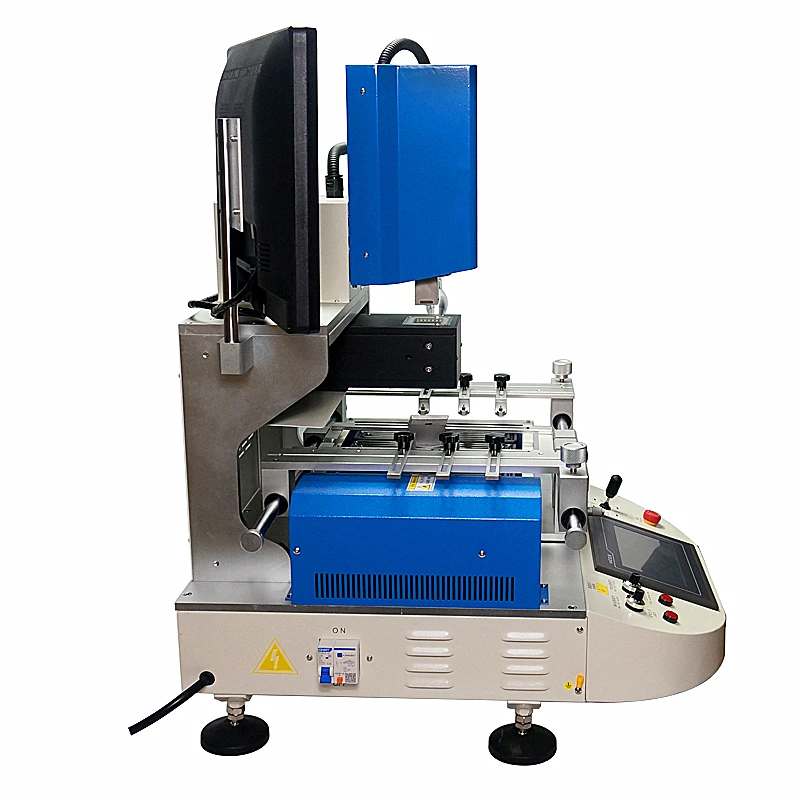

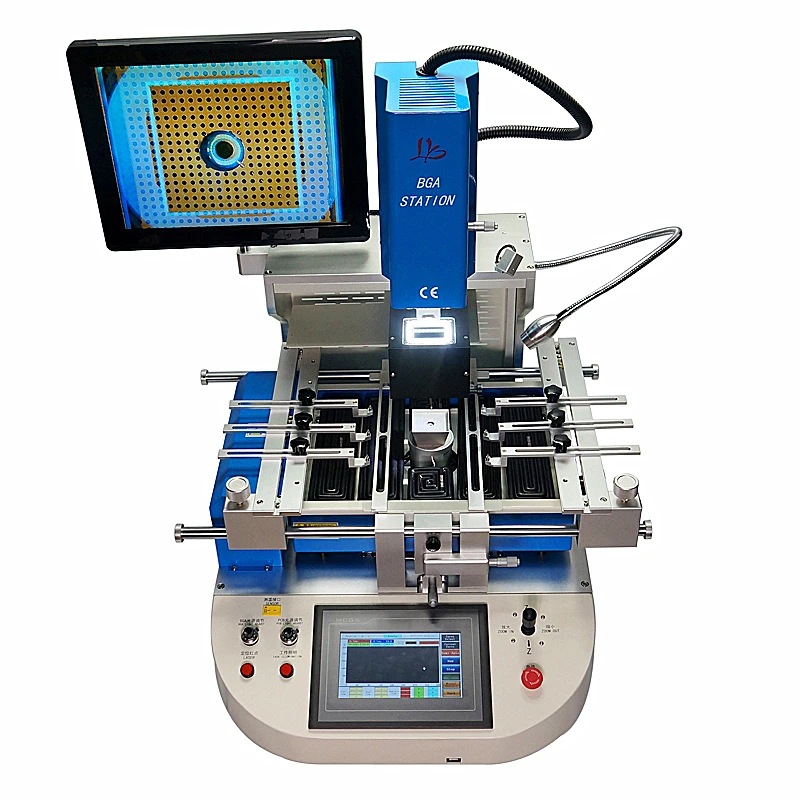

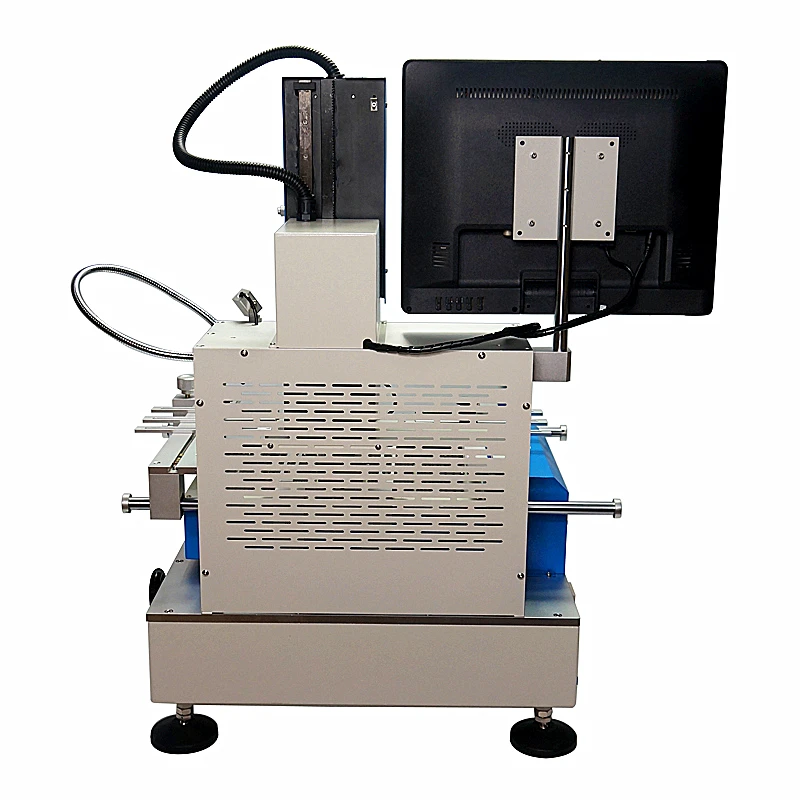

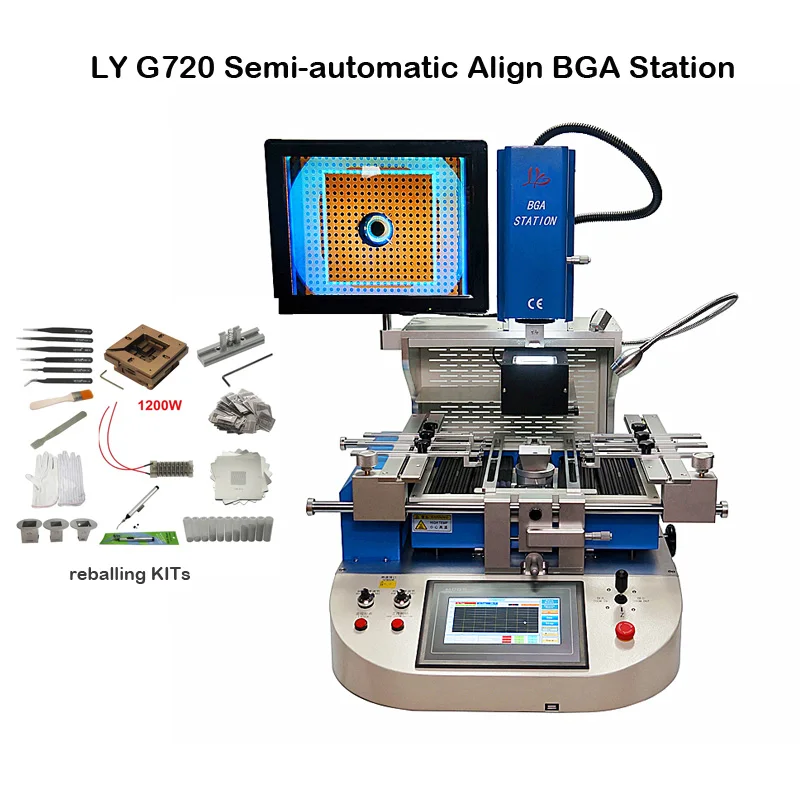

Полуавтоматическая наладочная станция LY G720 BGA с комплектом для реболлинга для ноутбуковигровых консолей, универсальные трафареты для зажима, Паяльные шарики

LY G720 G-720 полуавтоматическая машина для выравнивания BGA паяльная станция с Reball Kit для ноутбуков/игровых консолей 220V 110V

Видео:

1. Основные операции:Https://youtu.be/rX_J061xtVc

2. Работает с мобильными чипсетами материнской платыHttps://youtu.be/71-DBp-cfmM

LY G700 и G720 сравнение (G700 остановлен)

Же

Мощность

Размер машины

Размер предварительного нагрева

Размер с рисунком

Вес брутто

Различия

G700 Цвет:Обсидиан черный G720 Цвет: Небесно-ГолубойИЖемчужно-белый

G720 оснащен более лучшей камерой и объективом, чем G700, поэтому система выравнивания более четкая, чем G700.

G700 имеет только ручные, Semi-auto.2 режимы работы. G720 имеет 5 режимов работы: Desolder,SMT, припой, ручной, полуавтоматический.

Особенности LY-G720 паяльной станции bga:

1.HD оптическая система выравниванияДля точного крепления BGA и компонентов

2.Сенсорный экран и Управление ПЛКЧтобы обеспечить стабильную и надежную работу.

3. Монтаж компонентовТочностью 0,01 мм, РемонтПроцент успеха 99.9%

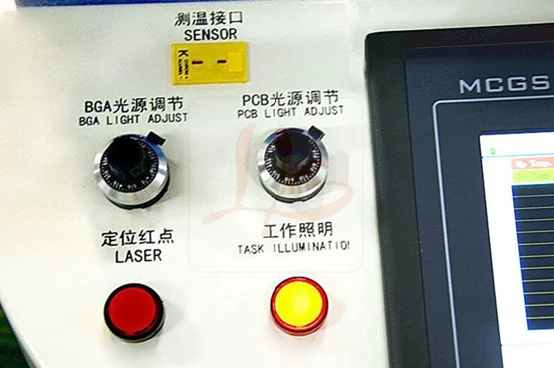

4.Функция лазерного позиционированияДля быстрого позиционирования чипа BGA и материнской платы

5. Точный контроль температуры,Точность в пределах 2

6. Верхняя температурная зона можетСвободно перемещаться, Вторая зона можетРегулируется вверх и вниз.

7.Три температурыЗоны нагреваются независимо.

8. Сопло горячего воздуха может поворачиваться на 360 градусов

9. Идеальная поддержкаПайка, демонтаж, удаление и ОтгрузкаЧип BGA

10. Переработка BGA, VGA, CCGA, QFN, CSP, LGA, SMD и т. д.

11. С сертификацией CE, двойной функцией защиты от перегрева

Спецификация:

Место происхождения

Гуаньдун, Китай

Фирменное наименование

LY

Минимальный номер

LY-G720 паяльная станция bga

Улучшенная функция

Может создавать соответствующую температуру, кривые в соответствии с размером чипов

Детальная спецификация

Мощность

AC 220V ± 10% 50/60 Гц

Общая мощность

5100 Вт

Мощность нагревателя

Верхняя температура. Зона 1200 Вт, вторая температура. Зона 1200 Вт, IR teom. Зона 2700 Вт

Контроль температуры

K-type термопары close-loop control, независимая температура. Контроллер, точность может достигать ± 1

Размер печатной платы

Макс: 370*380 мм мин: 10*10 мм

Применимые чипы

Макс: 80*80 мм мин 1x1мм

Порты термопары

1 шт.

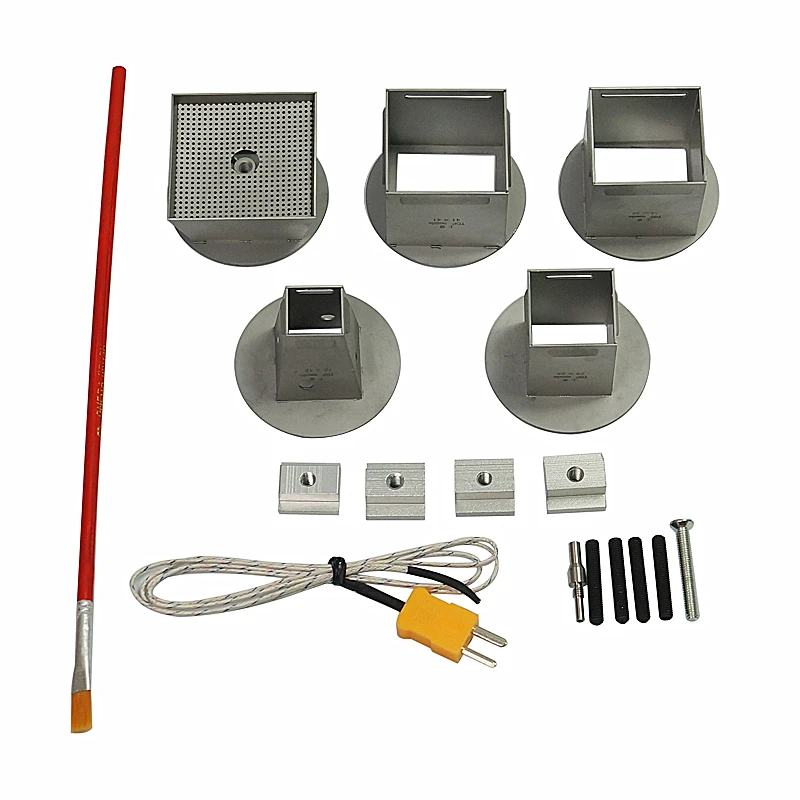

Насадки x 5: 18 мм, 28 мм, 38 мм, 41 мм, 50 мм

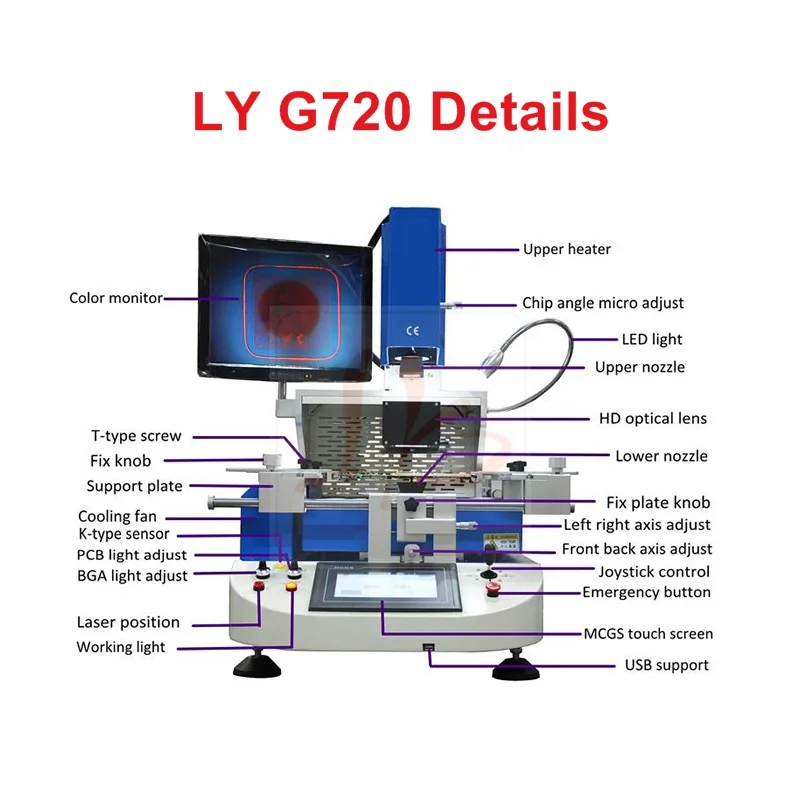

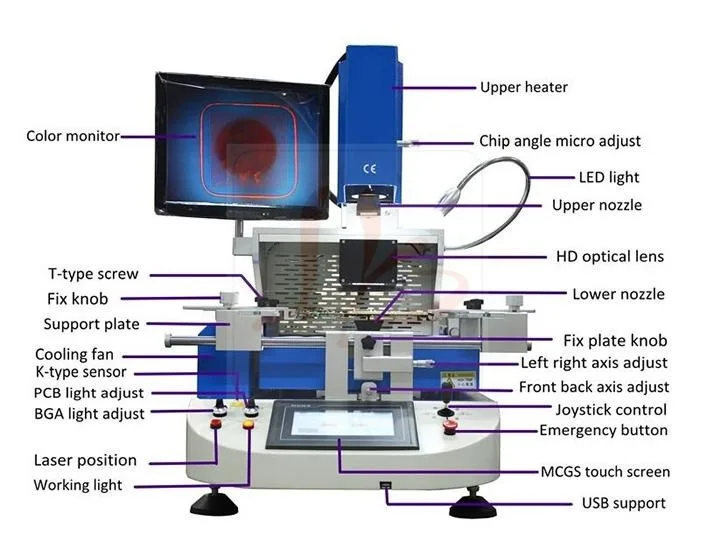

LY-G720 паяльная станция BGA Детальное представление

Независимая система контроля температуры с 3 зонами нагрева

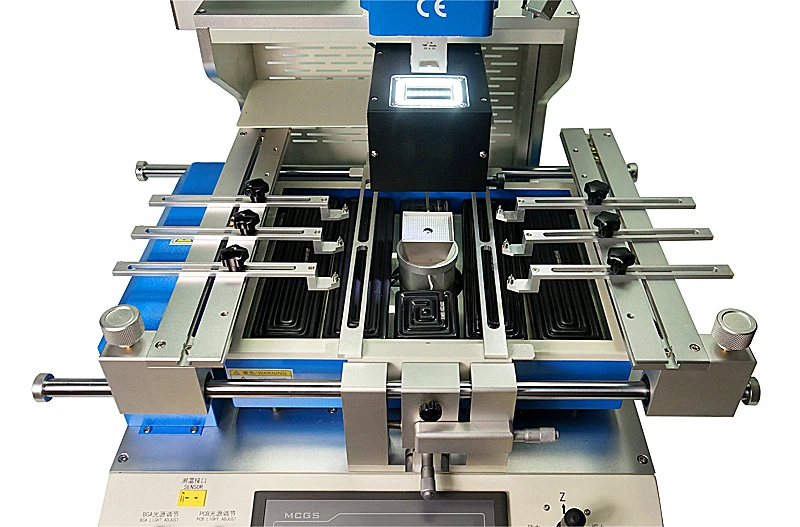

1. Верхний и нижний нагрев горячего воздуха, который может нагреваться одновременно от верхней части

Компонент в нижней части печатной платы; Нижний ИК-нагрев, контроль температуры в пределах ± 1

8 сегментов контроля температуры независимо.Bga сварочный аппарат

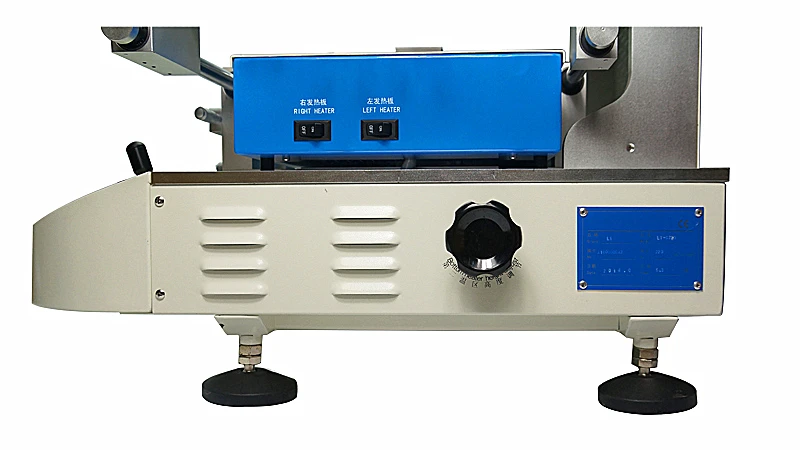

2. Нагрев горячим воздухом для BGA и PCB в то же время, и большой площади ИК нагреватель предварительного нагрева

Для нижней части печатной платы, чтобы избежать полной деформации печатной платы во время переработы, верхняя или Нижняя

Температурные зоны можно использовать отдельно и свободно сочетать энергию вверх и ниже

3. Принят Высокоточный к-тип термопары close-loop контроль иСамонастройка параметров PID

Система; Сварочный аппарат bga

4. Кривые температуры могут отображаться с функцией мгновенного анализа кривой и мульти-группой

Данные пользователя могут быть сохранены; Температура может быть протестирована точно через внешние измерения

Интерфейс, кривые можно анализировать, устанавливать и корректировать на сенсорном экране в любое время.

Точная оптическая система выравнивания

Использование высокой четкости и регулируемой системы оптического выравнивания цвета CCD, разделения луча, усиления, уменьшения, тонкой регулировки и автофокуса с функцией автоматического разрешения цветовой аберрации

И регулировка яркости, Регулируемая контрастность изображения; Оснащен 15 "высокой четкостью

ЖК-монитор.

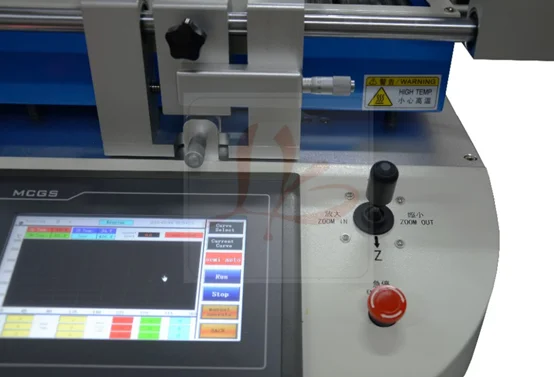

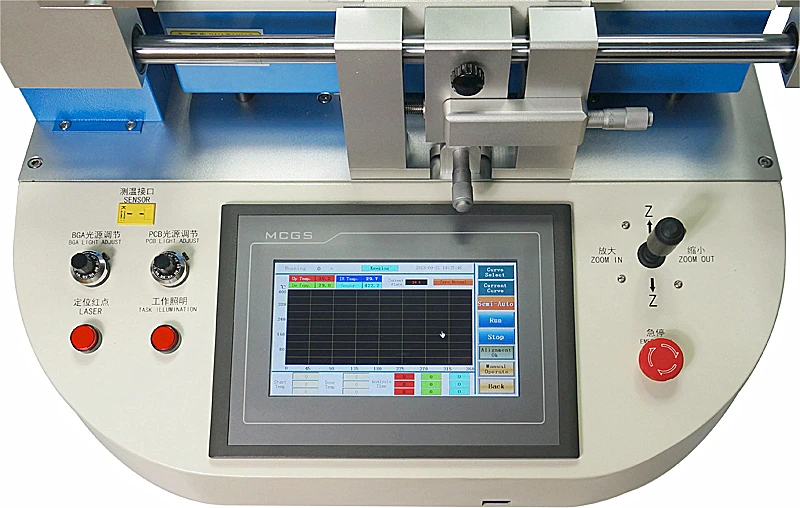

Многофункциональная и гуманизированная операционная система

1. Использование интерфейса HD touch human-machine; Верхняя нагревательная головка и монтажная головка разработаны 2 в 1; Обеспечение многих видов титана сплава BGA tuyere можно поворачивать на 360 градусов для легкой установки и замены.

2.X,Y и R угол принят микрометр, тонкая настройка, точность определения местоположения, точность может достигать ± 0,01 мм.

Улучшенная функция защиты

С функцией будильника, после сварки BGA аппарат может сигнализировать сам по себе. В чехол температурного режима схема может автоматически отключаться с двойной защитой от перегрева.

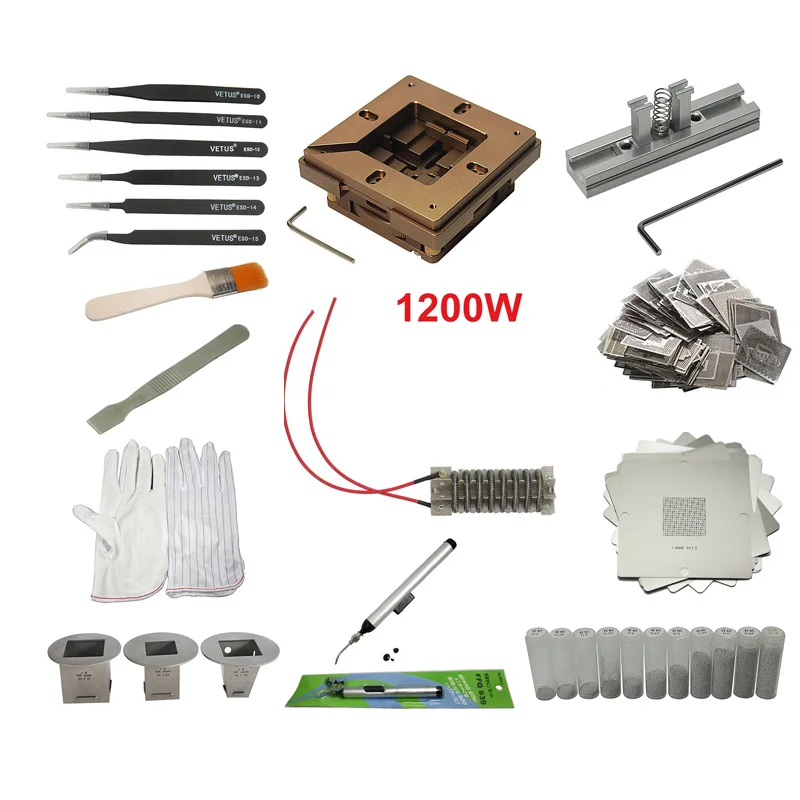

Подробная информация о наборе скидок: 1 шт. x 80/90 мм Универсальный джиг 29 шт. Универсальный трафарет 90х90мм 1 шт. x станция для прямой отгрузки тепла 27 шт. x трафареты 11 шт. x Оловянные шарики для припоя (0,2 мм 0,25 мм 0,3 мм 0,35 мм 0,4 мм 0,45 мм 0,5 мм 0,55 мм 0,6 мм 0,65 мм 0,76 мм) 1 шт х припоя (WL-3015: Ширина 3,0 мм-Длина 1,5 м) 1 шт. x FFQ 939 вакуумная Ручка для сосания 6 шт. антистатические пинцеты 1 шт. Антистатическая щетка (20 мм) 1 шт. x плоское лезвие (длина: 12 см) 1 пара антистатические Нескользящие перчатки 1 шт. x 1200 Вт Нагревательный элемент 3 шт. x сопла горячего воздуха (15 мм 25 мм 35 мм)
