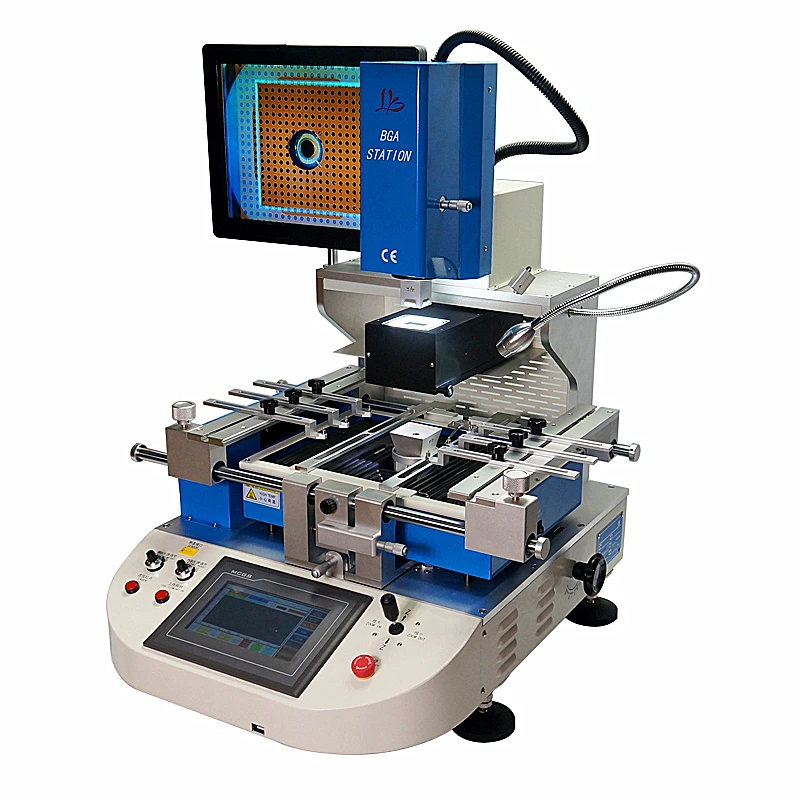

Горячий воздух экономический 3 зоны Выравнивание BGA переналадочная станция LY G720 с трафарет реболлинга комплекты для пайки кисточки Пинцет вакуумная Ручка трафареты

Видео:

1. Основные операции:Https://youtu.be/rX_J061xtVc

2. Работает с мобильными чипсетами материнской платы:Https://youtu.be/71-DBp-cfmM

Характеристики:

1. Верхний и нижний нагрев горячего воздуха, который может нагреваться одновременно от верхней части компонента до нижней части печатной платы; Нижний ИК-нагрев, контроль точности температуры в пределах ± 1 ℃.8 сегментов контроля температуры независимо.

2. Нагрев горячим воздухом для BGA и PCB в то же время, и большой площади ИК нагреватель предварительного нагрева для нижней части PCB, чтобы избежать полностью деформации PCB во время переработы, верхняя или Нижняя температурная зона может использоваться отдельно и свободно соединять энергию верхнего и нижнего нагревательного элемента.

3. Приняты высокоточные K-type термопары close-loop управления и PID параметры самонастройки системы; 4 температурные кривые могут быть отображены С функцией мгновенного анализа кривой и многогрупповые данные пользователя могут быть сохранены; температура может быть протестирована точно через внешний интерфейс измерения, кривые могут быть проверены. Установить и исправить на сенсорном экране в любое время.

Точная оптическая система выравнивания

Использование высокой четкости и регулируемой системы оптического выравнивания цвета CCD, разделение луча, усиление, уменьшение, тонкая регулировка и автоматическая фокусировка с функцией, которая автоматически регулирует цветовую аберрацию и яркость, Регулируемая контрастность изображения; оснащен 15 "высокой четкости ЖК-монитора ЖК-дисплей монитора.

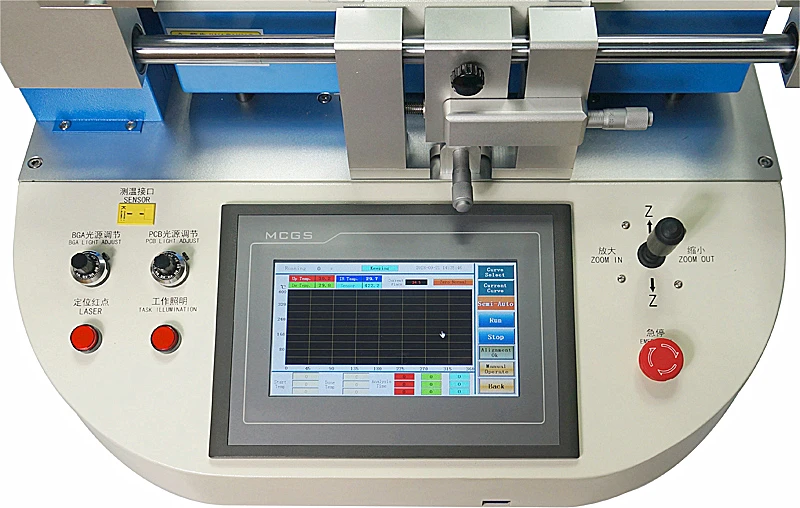

Многофункциональная и гуманизированная операционная система

Использование интерфейса HD touch human-machine; Верхняя нагревательная головка и монтажная головка разработаны 2 в 1; Обеспечение многих видов титана сплава BGA tuyere можно поворачивать на 360 градусов для легкой установки и замены.

X, Y и R угол принят микрометр, тонкая настройка, точность определения местоположения, точность может достигать ± 0,01 мм.

Улучшенная функция защиты

С функцией будильника, после сварки BGA аппарат может сигнализировать сам по себе. В чехол из Температура, цепь может отключиться автоматически с двойной защитой Температура защиты. Температурный параметр с защитой паролем для предотвращения любых изменений.

Технологический параметр

1.

Источник питания

AC 220V ± 10% 50/60 Гц

2.

Общая мощность

Макс 5100 Вт

3.

Мощность нагревателя

Верхняя температура. Зона 1200 Вт, вторая температура. Зона 1200 Вт, ИК температура. Зона 2700 Вт

4.

Электрический материал

Мотор для вождения + PLC smart temp. Контроллер + цветной сенсорный экран

5

Контроль температуры

(Высокоточный k-сенсор) (замкнутая петля), независимая температура. Контроллер, точность может достигать ± 1 ℃

6

Способ определения местоположения

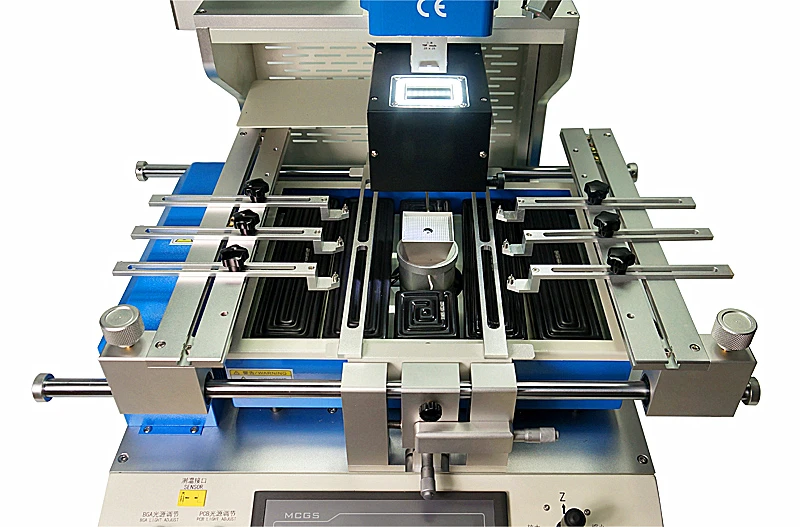

V образный слот, PCB поддержка jigs может регулироваться, лазерный светильник быстро центрирует и позиционирует

7

Размер печатной платы

Макс 370 × 380 мм мин 10 × 10 мм

8

Применимые чипы

Макс 80 × 80 мм мин 1 × 1 мм

9

Общий размер

L650 × W630 × h850мм

10

Температурный интерфейс

1 шт.

11

Вес машины

60 кг

12

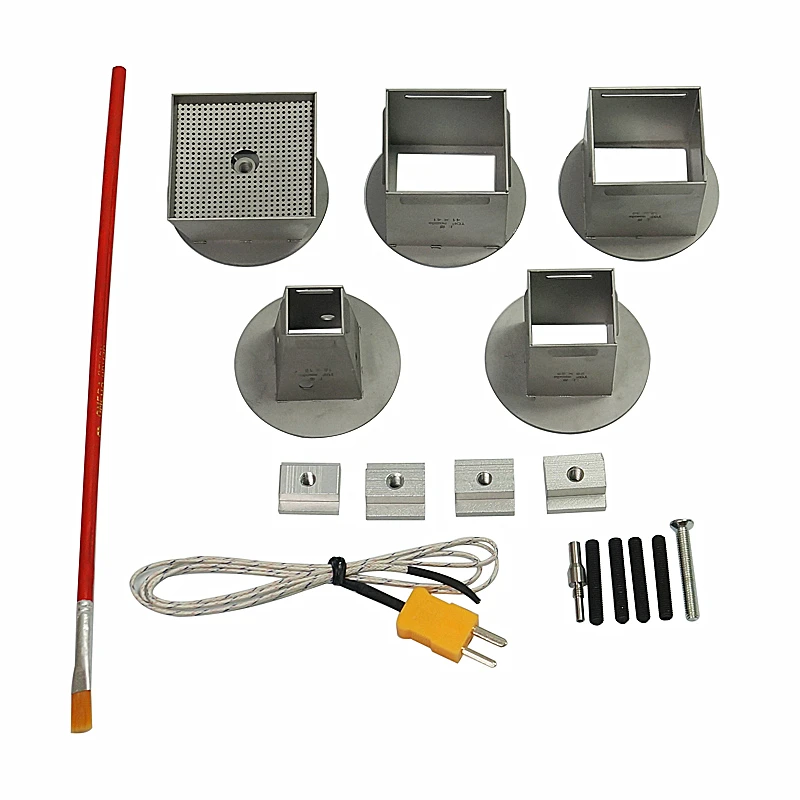

Насадки

18 мм, 28 мм, 38 мм, 41 мм, 50 мм 5 шт.

13

Цвет

Небесно-голубой и жемчужно-белый

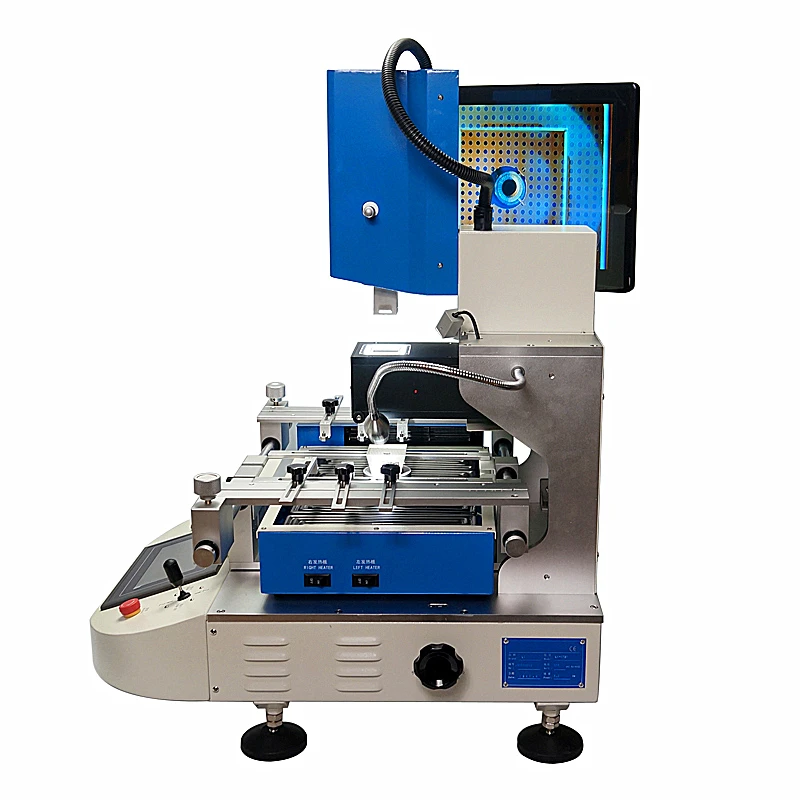

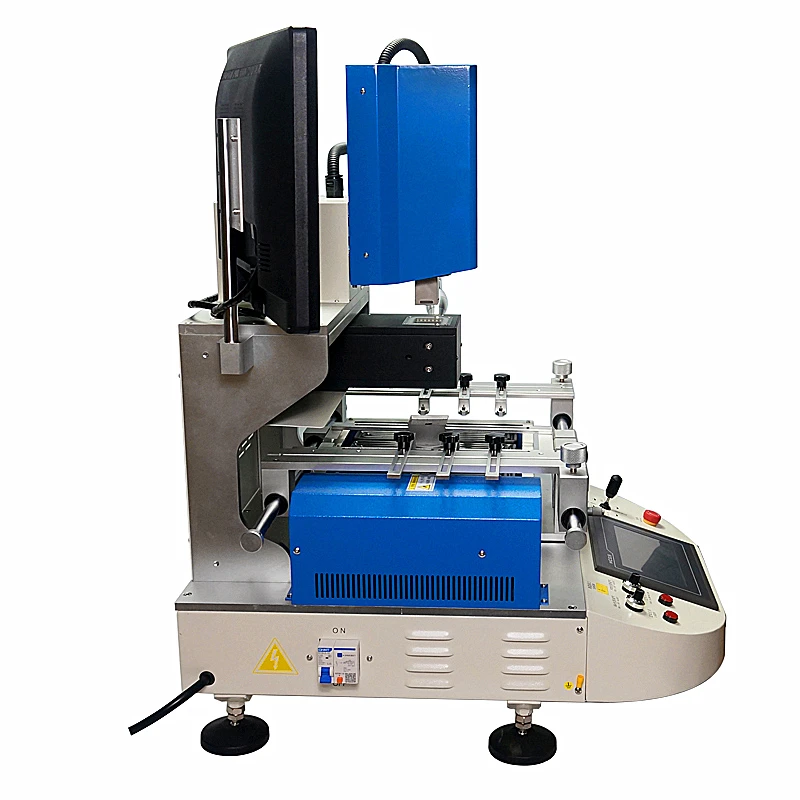

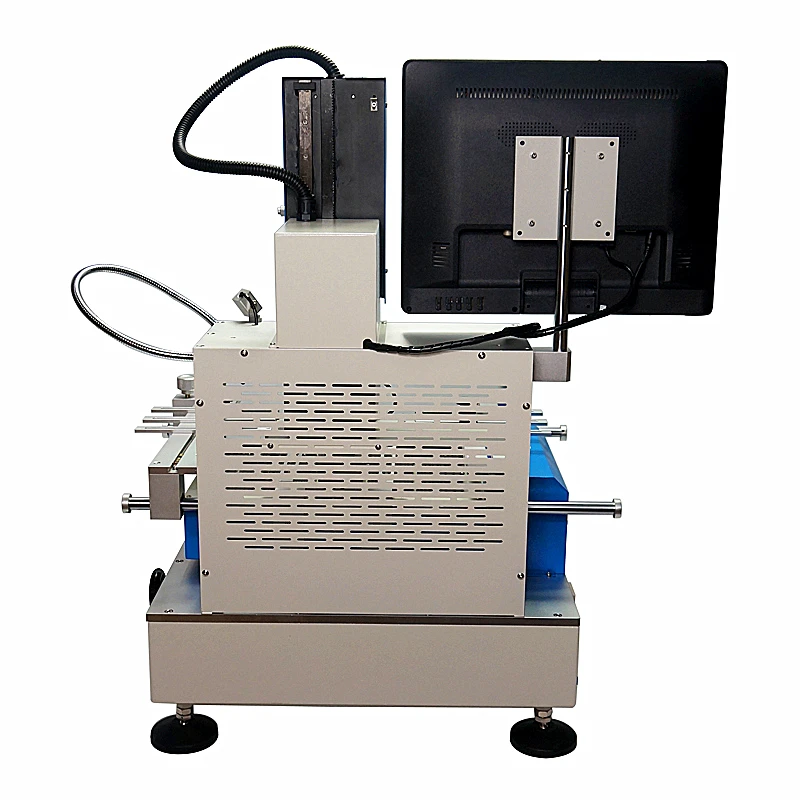

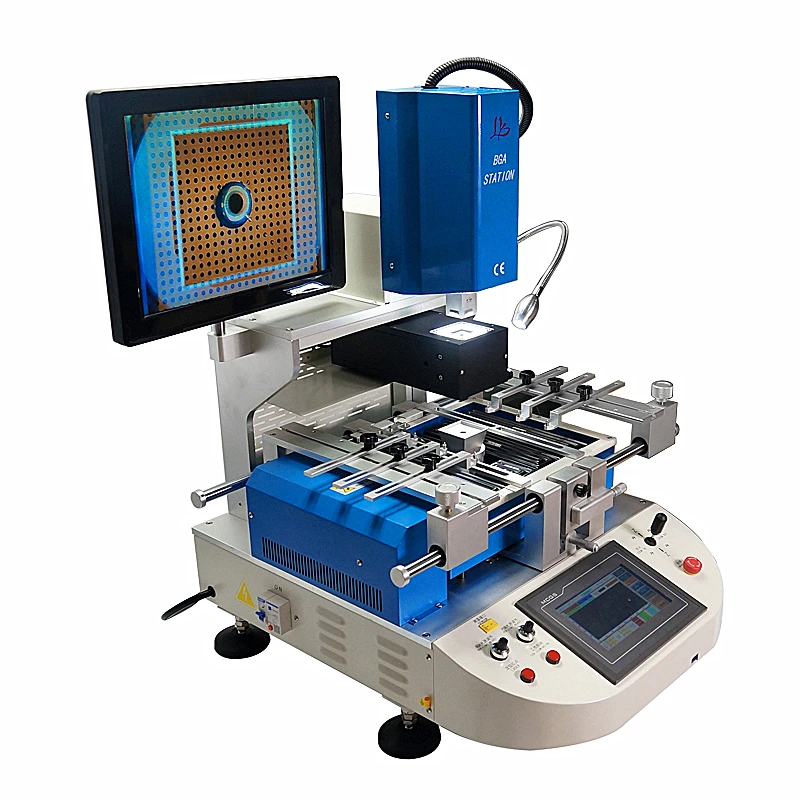

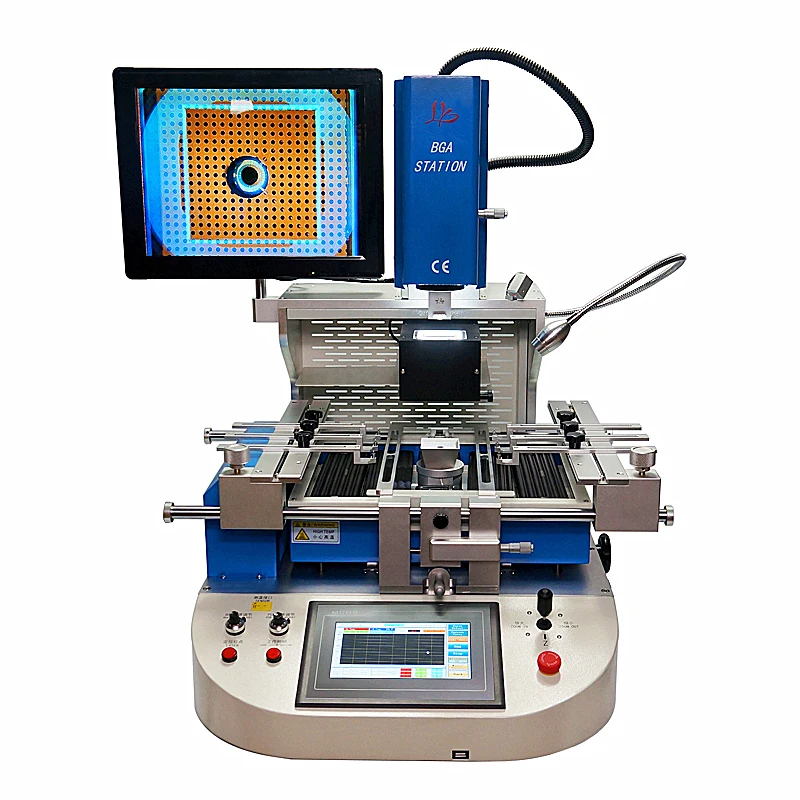

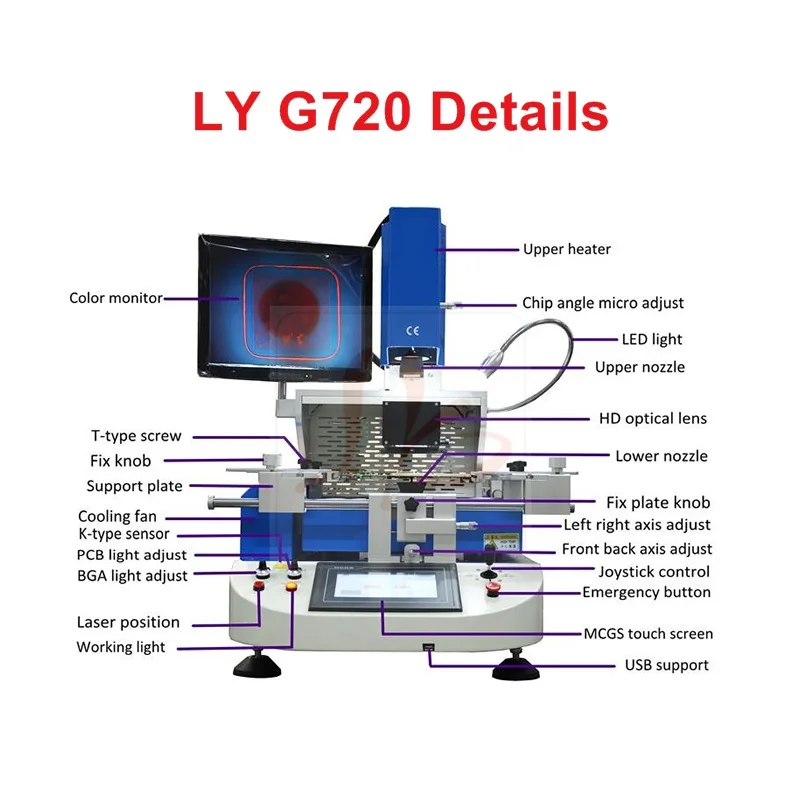

Особенности LY-G720 паяльной станции bga:

1.HD оптическая система выравнивания для точного крепления BGA и компонентов

2. Сенсорный экран и Управление ПЛК обеспечивают стабильную и надежную работу.

3. Компоненты крепления точностью 0,01 мм, ремонт успеха 99.9%

4. Функция лазерного позиционирования для быстрого позиционирования чипа BGA и материнской платы

5. Точный контроль температуры, точность в пределах 2

6. Верхняя температурная зона может быть перемещена свободно, вторая зона может быть отрегулирована вверх и вниз.

7. Три температурных зоны нагреваются независимо.

8. Сопло горячего воздуха может поворачиваться на 360 градусов

9. Идеальная поддержка пайки, демонтажа, удаления и восстановления чипа BGA

10. Переработка BGA, VGA, CCGA, QFN, CSP, LGA, SMD и т. д.

11. С сертификацией CE, двойной функцией защиты от перегрева

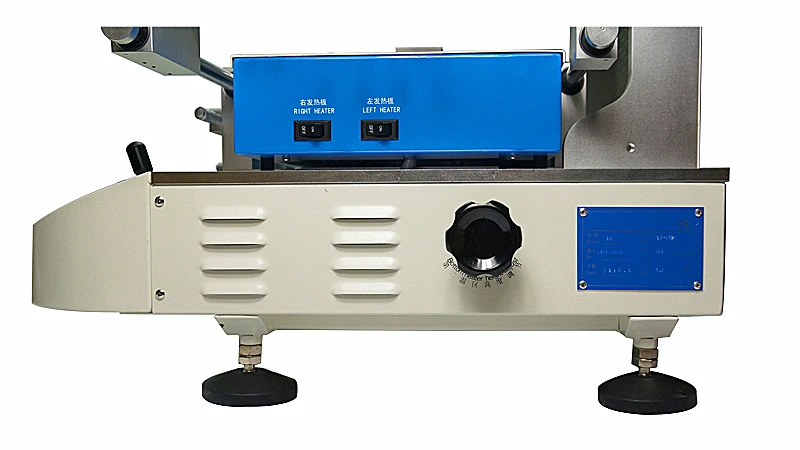

Независимая система контроля температуры с 3 зонами нагрева

1. Верхний и нижний нагрев горячего воздуха, который может нагреваться одновременно от верхней части компонента до нижней части печатной платы; Нижний ИК-нагрев, контроль точности температуры в пределах ± 1 8 сегментов температурного контроля независимо.

2. Нагрев горячим воздухом для BGA и PCB в то же время, и большой площади ИК нагреватель предварительного нагрева для нижней части PCB, чтобы избежать полностью деформации PCB во время переработы, верхняя или НижняяТемпературные зоны можно использовать отдельно и свободно сочетать энергию вверх и ниже нагревательного элемента.

3. Приняты высокоточные K-type термопары close-loop управления и PID параметры самонастройки системы;

4. Кривые температуры могут отображаться с функцией мгновенного анализа кривой и могут быть сохранены многогрупповые данные пользователя; Температура может быть протестирована точно через внешние измеренияИнтерфейс, кривые можно анализировать, устанавливать и корректировать на сенсорном экране в любое время.

Точная оптическая система выравнивания

Использование высокой четкости и регулируемой системы оптического выравнивания цвета CCD, разделения луча, усиления, уменьшения, тонкой регулировки и автофокуса с функцией автоматического разрешения цветовой аберрацииИ регулировкой яркости, Регулируемая контрастность изображения; Оснащен 15 "высокой четкости ЖК-монитора ЖК-дисплей монитора.

Многофункциональная и гуманизированная операционная система

1. Использование интерфейса HD touch human-machine; Верхняя нагревательная головка и монтажная головка разработаны 2 в 1; Обеспечение многих видов титана сплава BGA tuyere можно поворачивать на 360 градусов для легкой установки и замены.

2.X,Y и R угол принят микрометр, тонкая настройка, точность определения местоположения, точность может достигать ± 0,01 мм.

Улучшенная функция защиты

С функцией будильника, после сварки BGA аппарат может сигнализировать сам по себе. В чехол температурного режима схема может автоматически отключаться с двойной защитой от перегрева.

Температурный параметр с защитой паролем для предотвращения любых изменений. Bga сварочный аппарат.

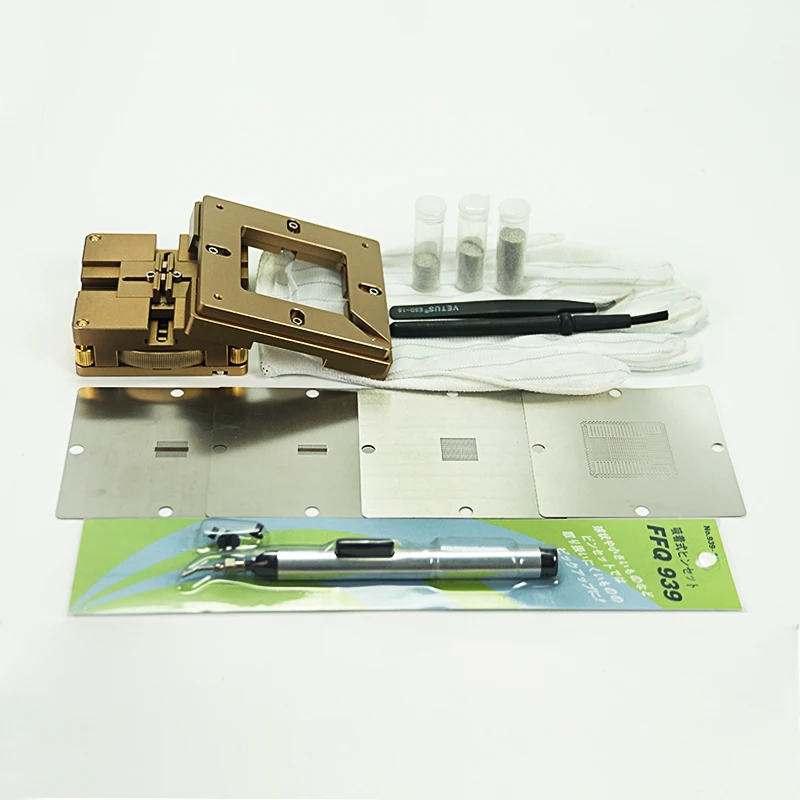

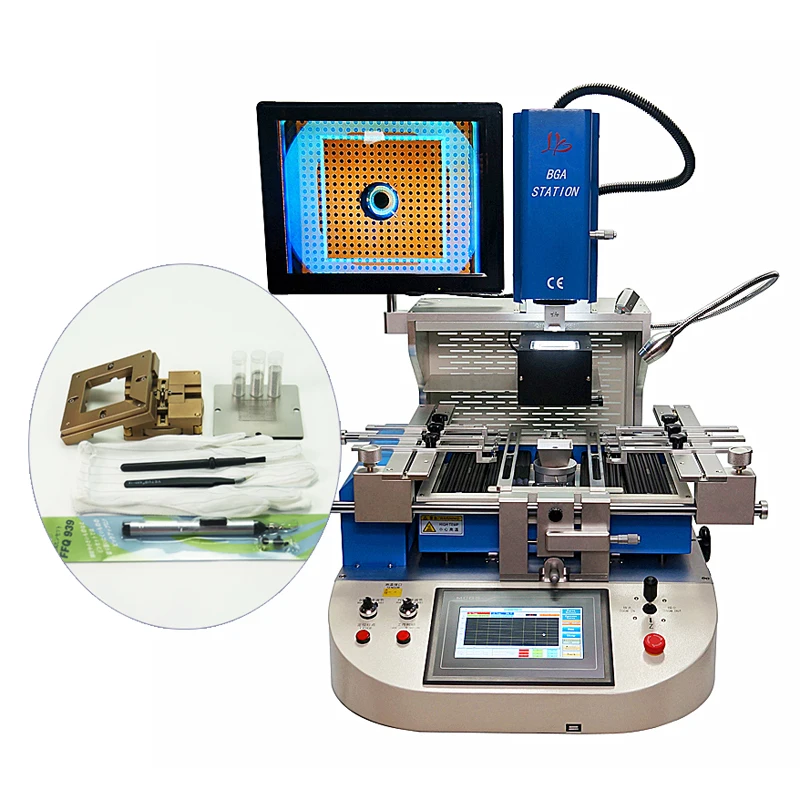

Содержание

Кол-во

Универсальный поворотный джиг 80 мм 90 мм

1.

Бутылка для ball-PMTC-0.45MM-leaded припоя 25K

1.

Бутылка для ball-PMTC-0.50MM-leaded припоя 25K

1.

Бутылка для ball-PMTC-0.60MM-leaded припоя 25K

1.

Вакуумный всасывающий pen-FFQ-939

1.

Противоскользящие перчатки ESD (L)

1.

ОУР tweezers-ESD-15

1.

ОУР brush-5MM

1.

BGA stencils-90MM-PS4-4 pcsset

1.
