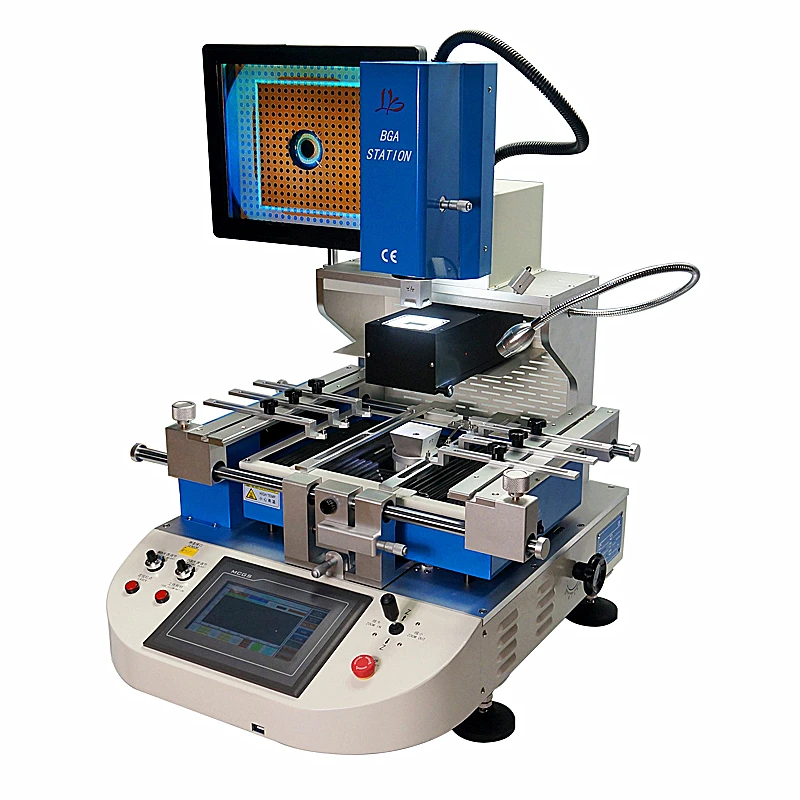

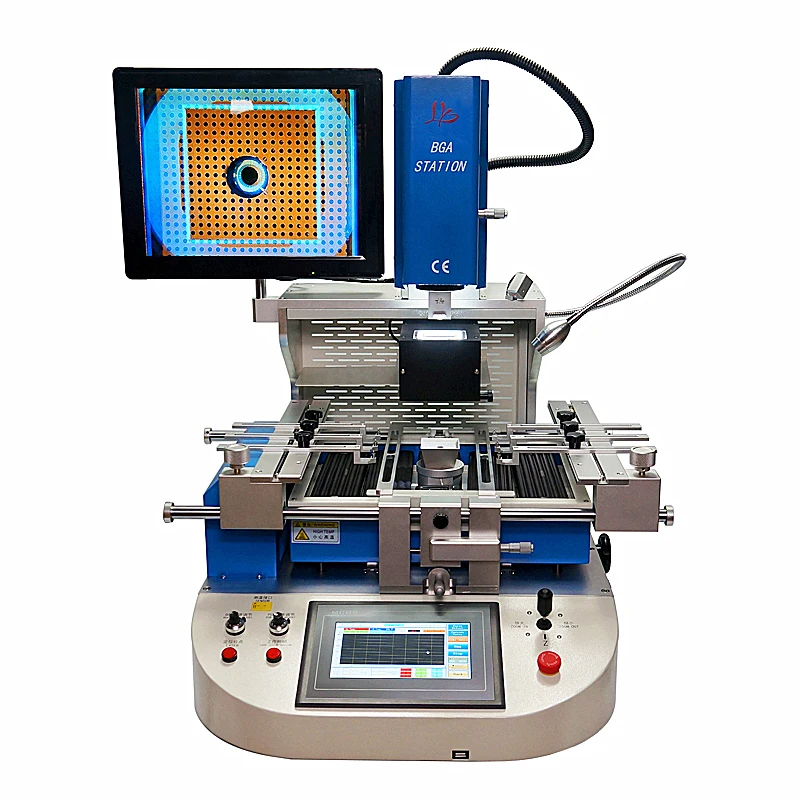

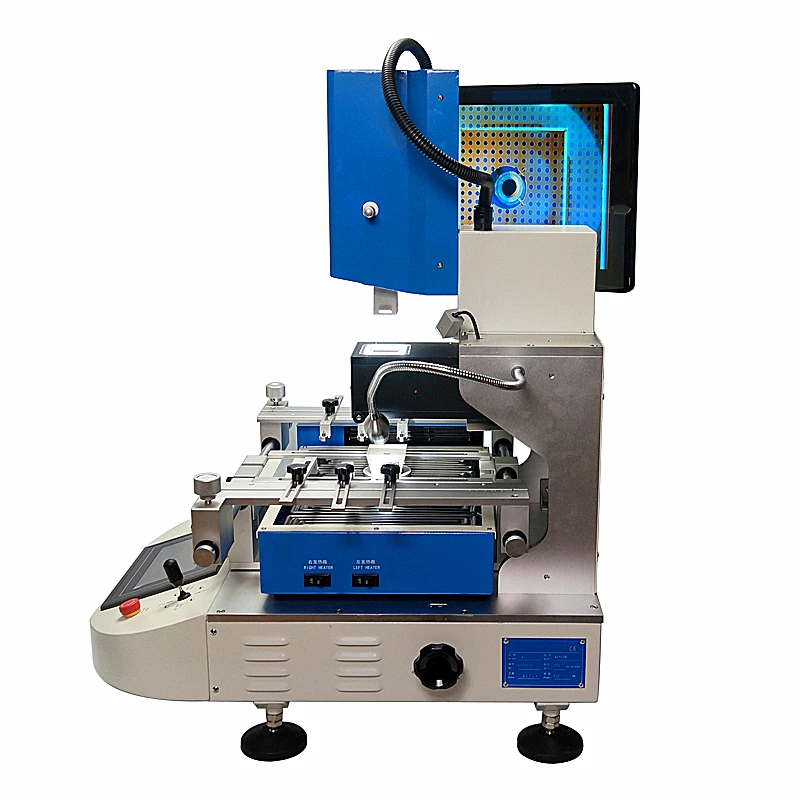

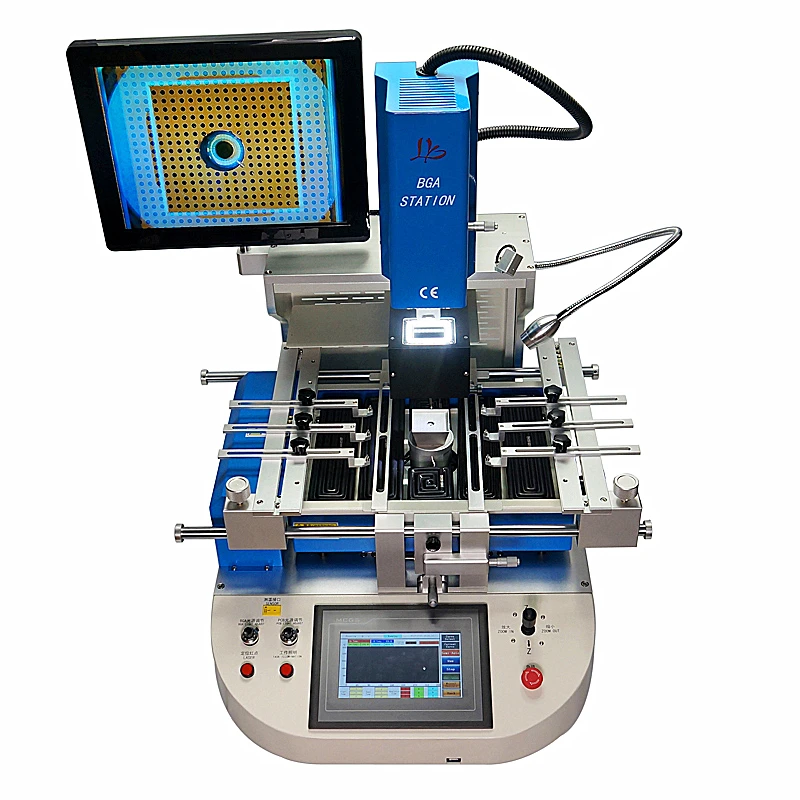

Паяльная станция LY G720, 3 зоны горячего воздуха, ИК, BGA, для пайки, сварки, ремонта

LY G720 G-720 полуавтоматическая паяльная станция BGA с набором Reball для ноутбуков/игровых консолей 220 В 110 В

Видео:

1. Основные операции:

Https://youtu.be/rX_J061xtVc

2. Работа с наборами микросхем мобильных материнских плат

Https://youtu.be/71-DBp-cfmM

Сравнение LY G700 и G720

То же

Мощность

Размер машины

Размер предварительного нагрева

Мультяшный Размер

Вес брутто

Различия

G700 Цвет:Черный обсидиан G720 Цвет:Небесно-Голубой&Жемчужно-белый

G720 оснащен более качественной камерой и объективом, чем G700, поэтому система выравнивания более четкая, чем G700.

G700 имеет только ручной, Semi-auto.2 рабочих режимов. G720 имеет 5 рабочих режимов: десхолдер, SMT, припой, ручной, полуавтоматический.

Особенности паяльной станции LY-G720 bga:

1.HD оптическая система выравниванияДля точного монтажа BGA и компонентов

2.Сенсорный экран и управление PLCЧтобы обеспечить стабильную и надежную работу.

3. Монтаж компонентовТочность в пределах 0,01 мм, РемонтУспех 99.9%

4.Функция лазерного позиционированияДля быстрого позиционирования чипа BGA и материнской платы

5. Точный контроль температуры,Точность в пределах 2

6. Верхняя температурная зона можетСвободно перемещаться, Вторая зона можетРегулируется вверх и вниз.

7.Три температурыЗоны для независимого нагрева.

8. Форсунка горячего воздуха вращается на 360 градусов

9. Идеальная поддержкаПайка, Распайка, удаление и реболлингЧип BGA

10. Переделка BGA, VGA, CCGA, QFN, CSP, LGA, SMD и т. д.

11. С сертификацией CE, функция двойной защиты от перегрева

Параметр паяльной станции bga:

Место происхождения

Гуандун, Китай

Название бренда

LY

Номер Moed

LY-G720 паяльная станция bga

Превосходная функция

Могут создавать соответствующую температуру, кривые в соответствии с размером чипа

Подробная спецификация

Мощность

AC 220 В ± 10% Гц

Общая мощность

5100 Вт

Мощность нагревателя

Верхняя температура. Зона 1200 Вт, вторая температура. Зона 1200 Вт, IR teom.zone 2700 Вт

Контроль температуры

Термопара k-типа с замкнутым контуром, независимая температура. Контроллер, точность может достигать ± 1

Размер печатной платы

Макс: 370*380 мм мин: 10*10 мм

Применимые чипы

Макс: 80*80 мм мин 1x1 мм

Порты термопары

1 шт.

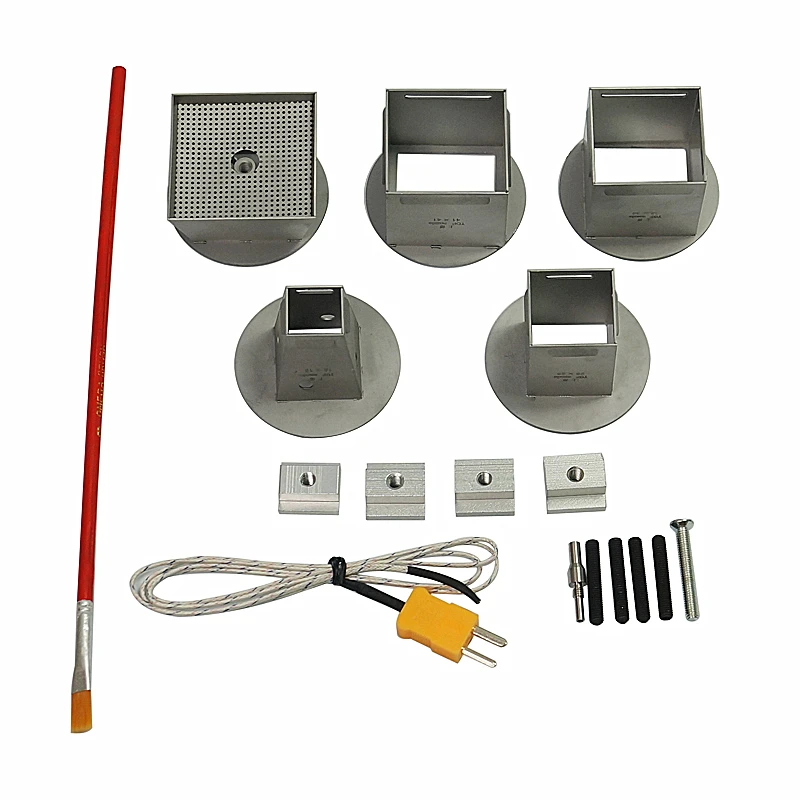

Сопла x 5: 18 мм, 28 мм, 38 мм, 41 мм, 50 мм

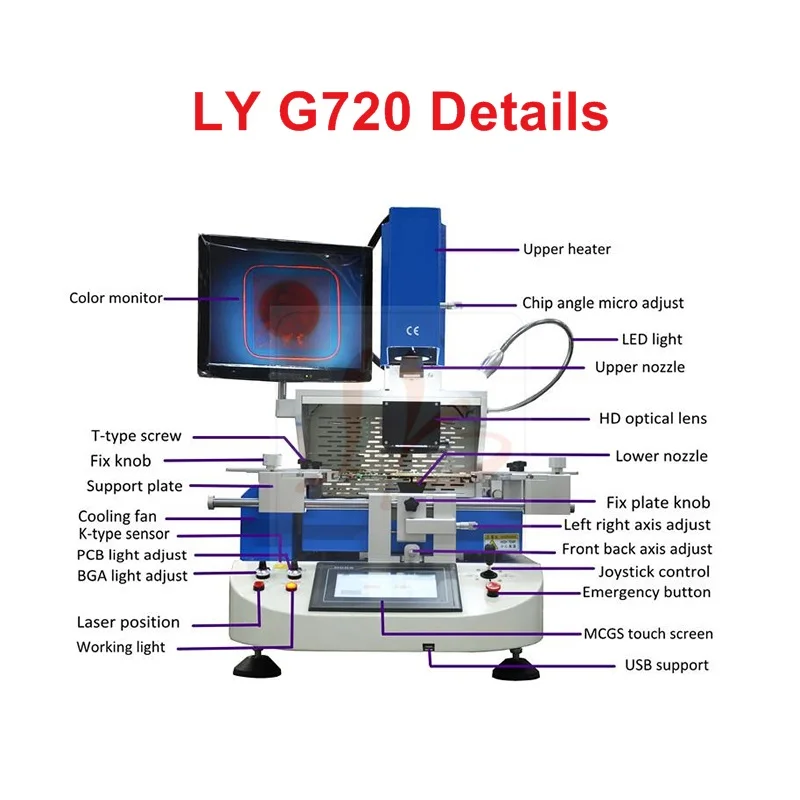

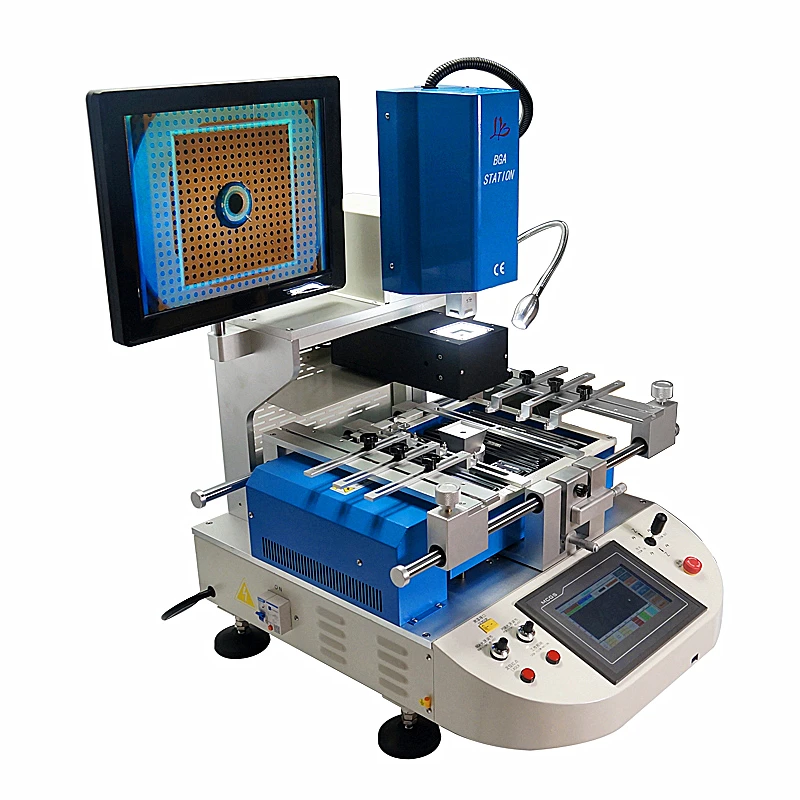

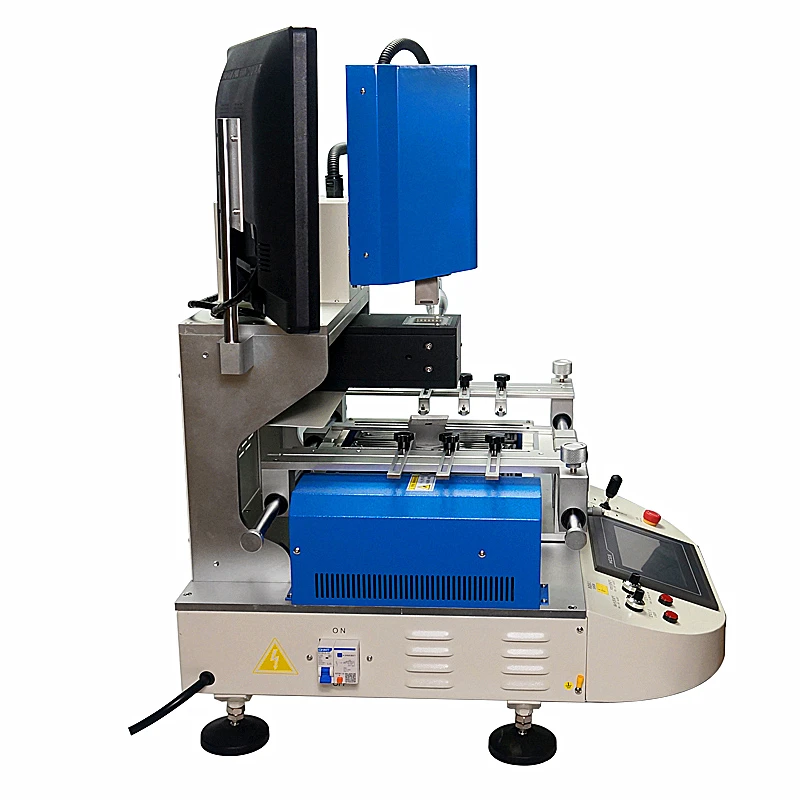

LY-G720 паяльная станция BGAПодробное шоу

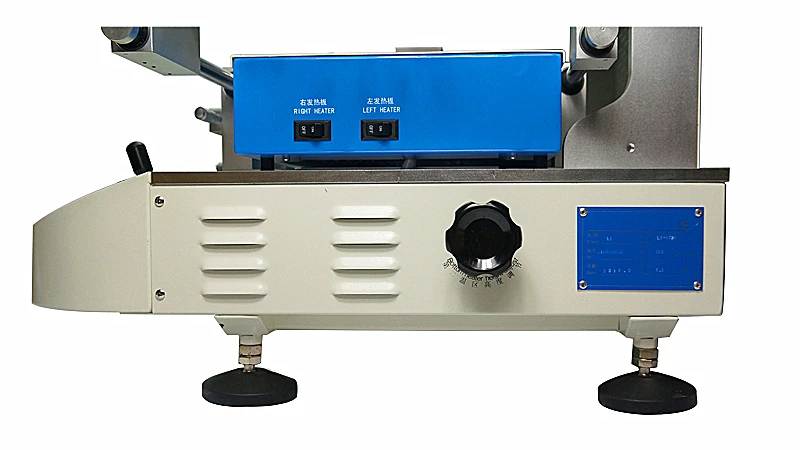

Независимая система контроля температуры с 3 зонами нагрева

1. Верхний и нижний нагрев горячим воздухом, который может нагреваться одновременно сверху

Компонент к дну печатной платы; Нижний ИК-нагрев, контроль точности температуры в пределах ± 1

8-сегментный контроль температуры независимо.Сварочный аппарат bga

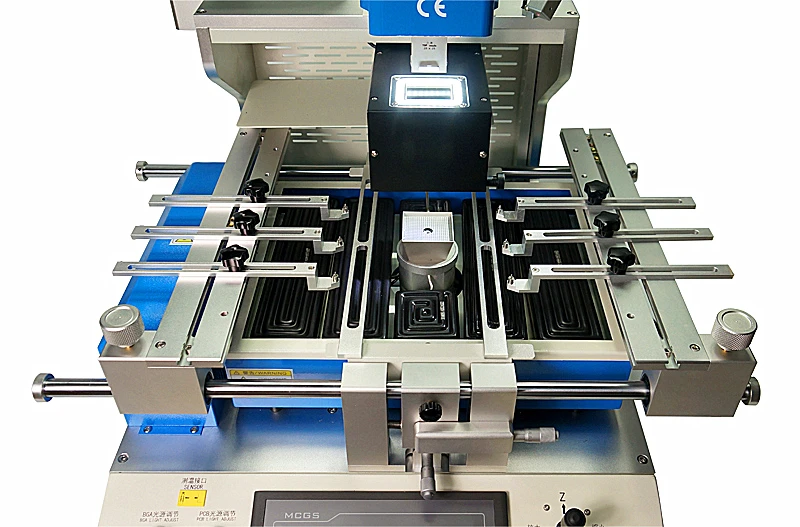

2. Одновременное тепловое Отопление BGA и PCB, а также предварительный нагрев инфракрасного обогревателя большой площади

Для нижней части печатной платы, чтобы избежать полной деформации печатной платы во время переработки, верхняя или Нижняя

Температурные зоны можно использовать отдельно и свободно комбинировать энергию вверх и ниже

Нагревательный элемент. Сварочный аппарат bga

3. Используется высокоточная Термопара K-типа с замкнутым контуром управления иНастройка параметров PID

Система; Сварочный аппарат bga

4. Температурные кривые могут отображаться с функцией мгновенного анализа кривых и несколькими группами

Данные пользователя могут быть сохранены; Температуру можно точно проверить с помощью внешних измерений

Интерфейс, кривые можно анализировать, настроить и исправить на сенсорном экране в любое время.

Точная оптическая система выравнивания

Использование системы оптического выравнивания цвета CCD высокой четкости, разделения луча, усиления, уменьшения, точной регулировки и автофокуса с функцией автоматического разрешения цветовой аберрации

И регулировка яркости, Регулируемая контрастность изображения; Оснащен 15 ”высокой четкости

ЖК-монитор.

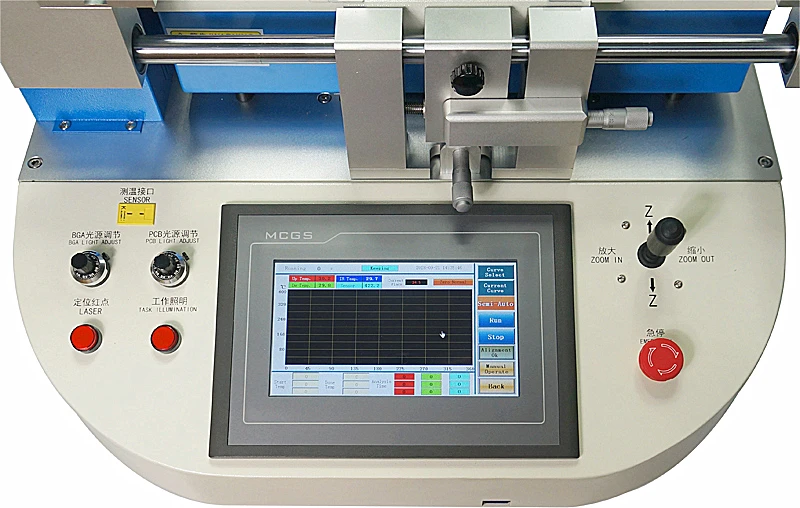

Многофункциональная и гуманная операционная система

1. Использование интерфейса HD touch human-machine; Верхняя нагревательная головка и монтажная головка 2 в 1; Обеспечение многих видов фурнитуры из титанового сплава можно поворачивать на 360 градусов для легкой установки и замены.

2. Точная настройка микрометра под углом X,Y и R, точность определения местоположения, точность может достигать ± 0,01 мм.

Превосходная функция безопасности

С функцией будильника, после сварки BGA машина может тревожить самостоятельно. В случае нарушения температуры, цепь может выключаться автоматически с двойной защитой от перегрева.

Температурный параметр имеет защиту паролем для предотвращения каких-либо изменений. Сварочный аппарат bga.
