Станция для ремонта мобильных телефонов с автоматическим оптическим выравниванием и цифровым дисплеем

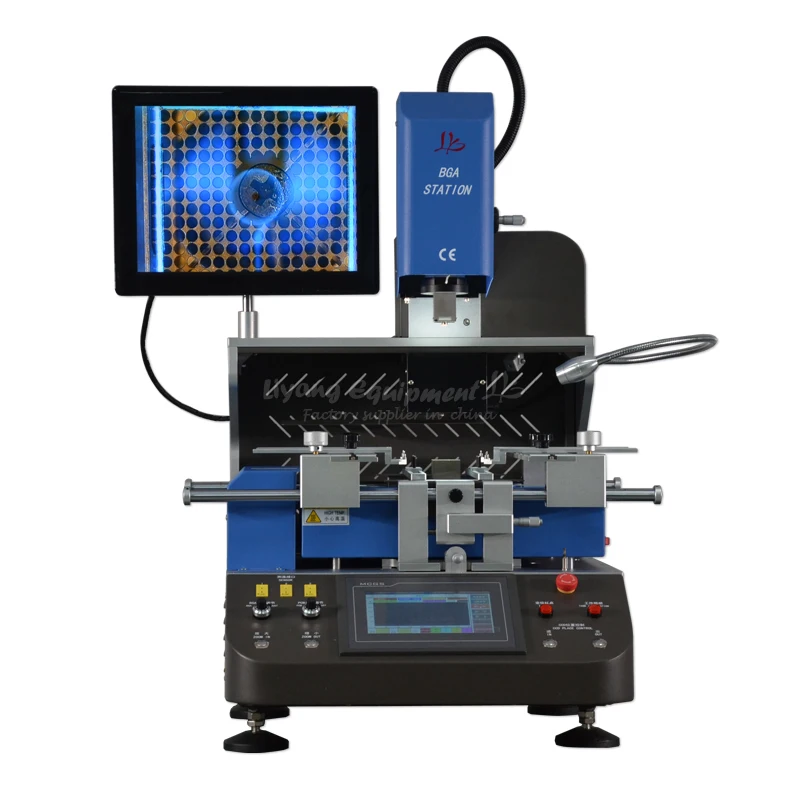

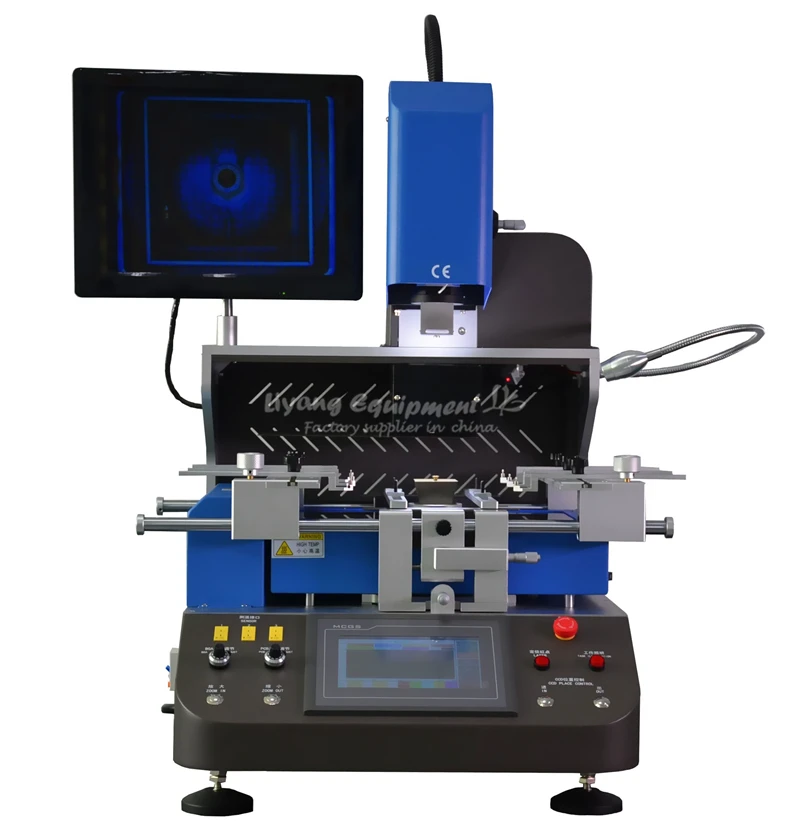

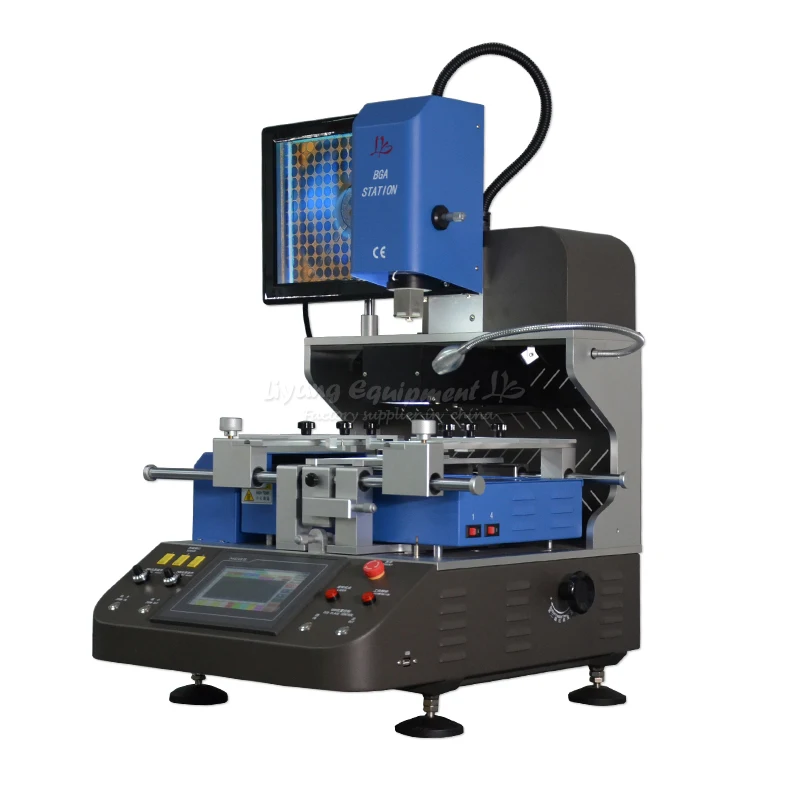

LY G720 G-720 полуавтоматическая машина для выравнивания BGA паяльная станция с Reball Kit для ноутбуков/игровых консолей 220V 110V

Видео:

1. Основные операции:

https:/youtu.be/rX_J061xtVc

2. Работает с мобильными чипсетами материнской платы

https:/youtu.be/71-DBp-cfmM

Особенности LY-G720 паяльной станции bga:

1.HD оптическая система выравниванияДля точного крепления BGA и компонентов

2.Сенсорный экран и Управление ПЛКЧтобы обеспечить стабильную и надежную работу.

3. Монтаж компонентовТочностью 0,01 мм, РемонтПроцент успеха 99.9%

4.Функция лазерного позиционированияДля быстрого позиционирования чипа BGA и материнской платы

5. Точный контроль температуры,Точность в пределах 2

6.Верхняя температурная зона можетСвободно перемещаться, Вторая зона можетРегулируется вверх и вниз.

7.Три температурыЗоны нагреваются независимо.

8. Сопло горячего воздуха может поворачиваться на 360 градусов

9. Идеальная поддержкаПайка, демонтаж, удаление и ОтгрузкаЧип BGA

10. Переработка BGA, VGA, CCGA, QFN, CSP, LGA, SMD и т. д.

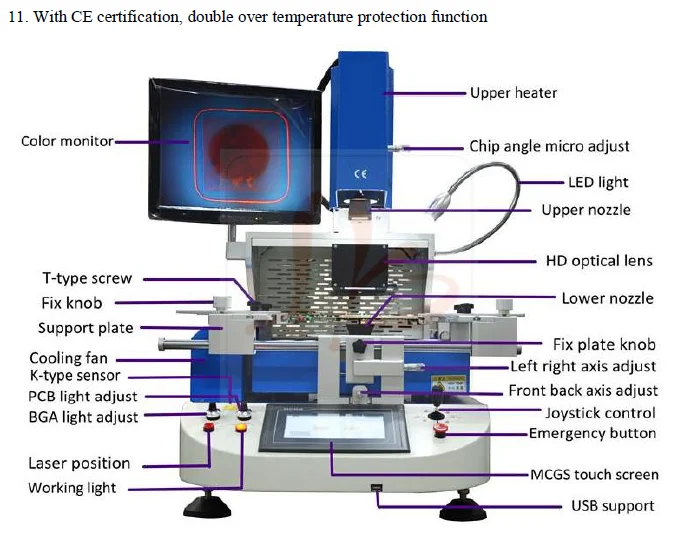

11. С сертификацией CE, двойной функцией защиты от перегреваХайленд/Вьетнам/Индонезия/Филиппины

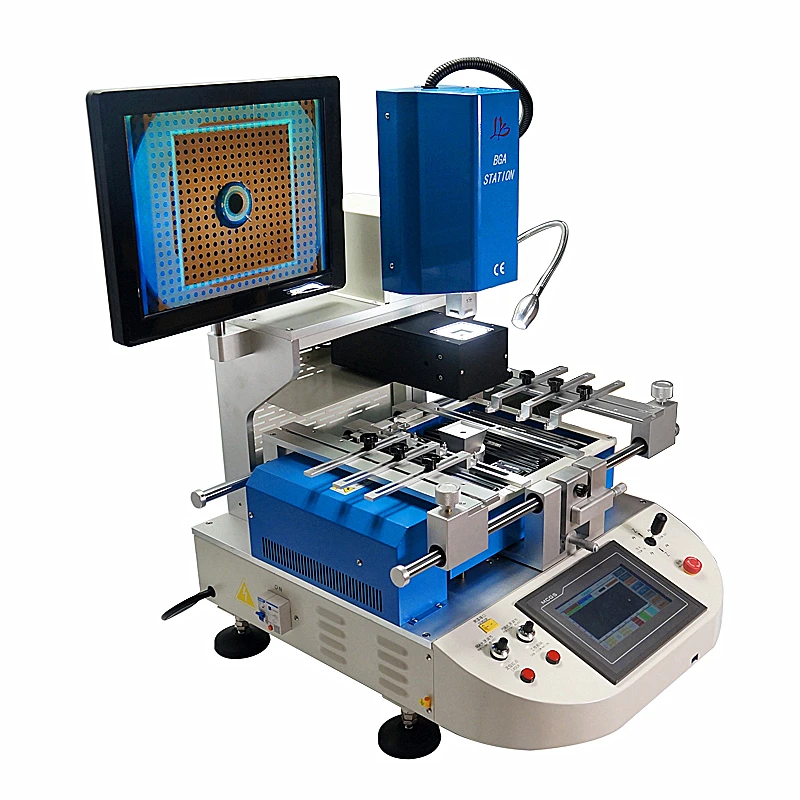

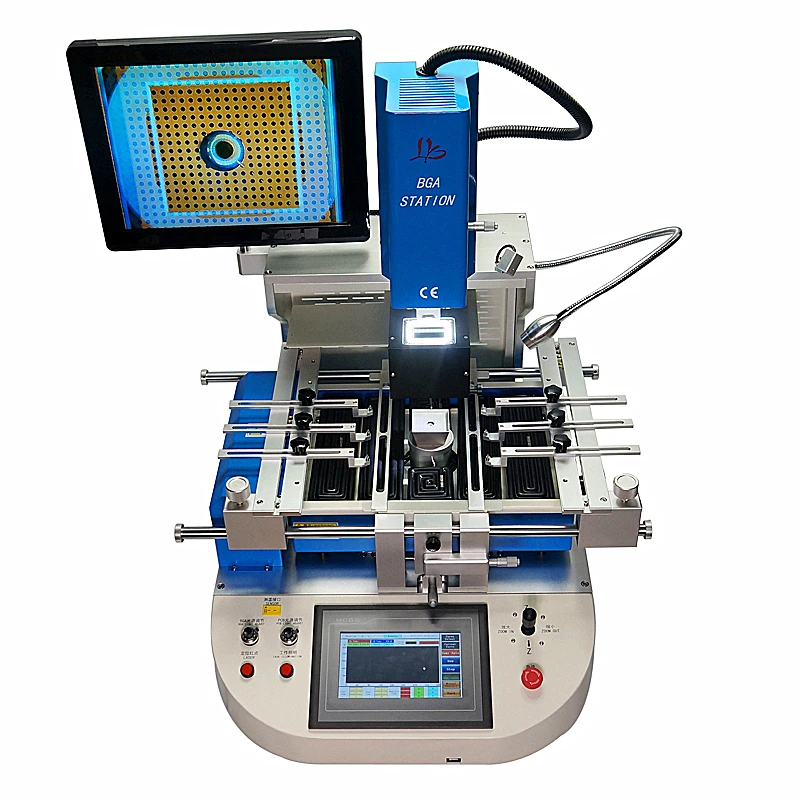

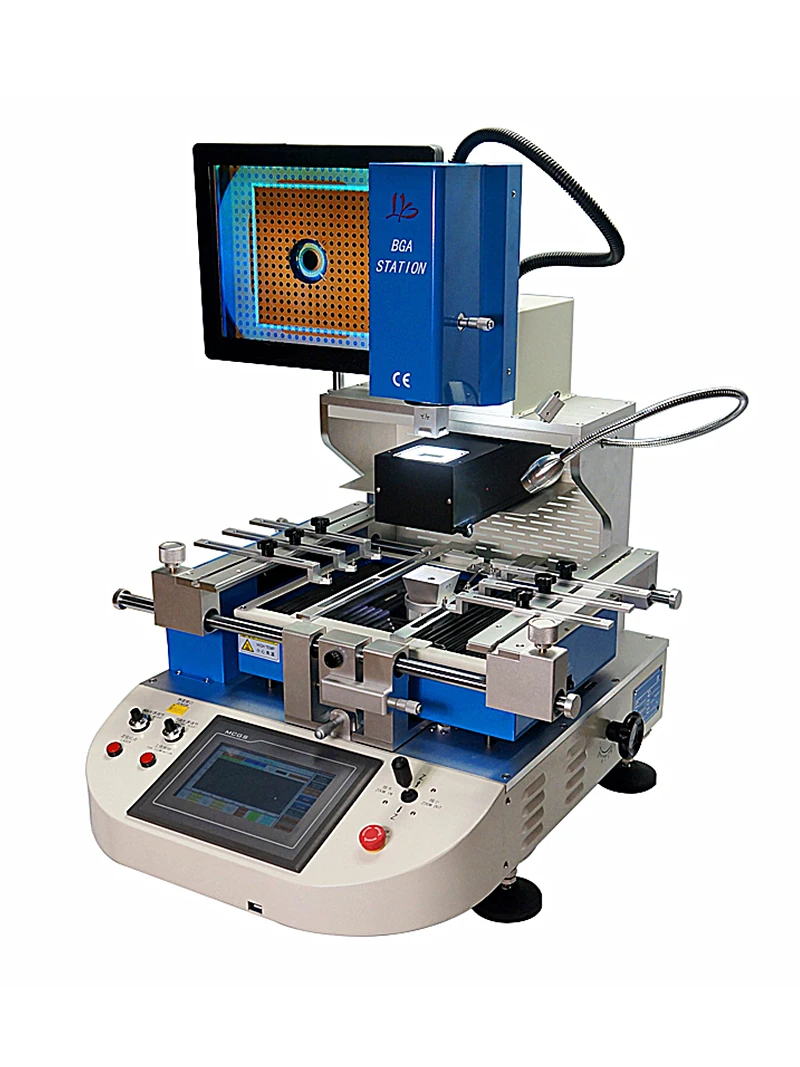

LY G750 G-750 автоматическая система выравнивания BGA паяльная станция для ноутбуков и игровых консолей 220V

5200 Вт синий черный

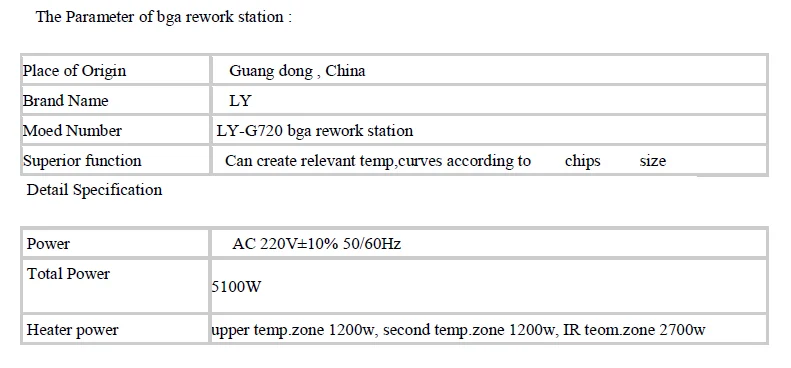

Общая мощность 5200 Вт

Верхняя Мощность нагрева 1200 Вт.

Нижняя Мощность нагрева составляет 1200 Вт.

Нижняя инфракрасная Мощность нагрева 2700 Вт (1200 Вт контролируется)

Однофазный AC 220 В плюс или минус 1050 Гц.

Позиционный режим V groove, кронштейн PCB можно отрегулировать в любом направлении X и Y, а также лазерное позиционирование

Лампа быстро позиционируется.

Высокоточная термопара k-типа (Ksensor) с контролем температуры (Закрытая петля), независимое измерение температуры вверх и вниз.

Точность температуры может достигать положительной или отрицательной 1 градуса;

Высокочувствительный сенсорный экран + модуль контроля температуры + PLC + ступенчатый привод.

Максимальный размер печатной платы 410x380 мм.

Минимальный размер печатной платы 10x10 мм.

Количество интерфейсов измерения температуры-3.

2-200 раз больше увеличения чипа.

Толщина печатной платы 0,5 5 мм

Применимый чип 0,8 мм-6 см.

Минимальный интервал чипа составляет 0,15 мм.

Максимальная нагрузка составляет 400 г.

Крепление на точность определения его местонахождения составляет 0,01 мм.

Размер формы L680 * W700 x H920mm.

Вес нетто машины составляет 68 кг.

Независимая система контроля температуры с 3 зонами нагрева

1. Верхний и нижний нагрев горячего воздуха, который может нагреваться одновременно от верхней части компонента доНижняя часть печатной платы; Нижний ИК-нагрев, контроль точности температуры в пределах ± 1,8 сегмента температурного контроля независимо.Bga сварочный аппарат

2. Нагрев горячим воздухом для BGA и PCB в то же время, и большой площади ИК нагреватель предварительного нагрева

Для нижней части печатной платы, чтобы избежать полной деформации печатной платы во время переработы, верхняя или Нижняя

Температурные зоны можно использовать отдельно и свободно сочетать энергию вверх и ниже нагревательного элемента. Bga сварочный аппарат

3. Принят Высокоточный к-тип термопары close-loop контроль иСамонастройка параметров PID

Система; Сварочный аппарат bga

4. Кривые температуры могут отображаться с функцией мгновенного анализа кривых и могут быть сохранены многогрупповые данные пользователя; Температура может быть протестирована точно через внешний интерфейс измерения, кривые могут быть анализированы, установите и исправьте на сенсорном экране в любое время.

Точная оптическая система выравнивания

Использование высокой четкости и регулируемой системы оптического выравнивания цвета CCD, разделения луча, усиления, уменьшения, тонкойНастройки и автоматической фокусировки с функцией автоматического хроматической аберрации разрешение и регулировкой яркости, Регулируемая контрастность изображения; Оснащен 15 "высокой четкости ЖК-монитора ЖК-дисплей монитора.

Многофункциональная и гуманизированная операционная система

1. Принятие сенсорного интерфейса HD человека-машины; Верхняя нагревательная головка и монтажная головка разработаны 2 в 1; Обеспечение многих видов титана сплава BGA tuyere можно поворачивать в 360 градусов для легкой установки

И замена.

2.X,Y и R угол принят микрометр, тонкая настройка, точность определения местоположения, точность может достигать ± 0,01 мм.

Улучшенная функция защиты

С функцией будильника, после сварки BGA аппарат может сигнализировать сам по себе. В чехол температурного режима схема может автоматически отключаться с двойной защитой от перегрева.

Температурный параметр с защитой паролем для предотвращения любых модификаций сварочного аппарата bga.
