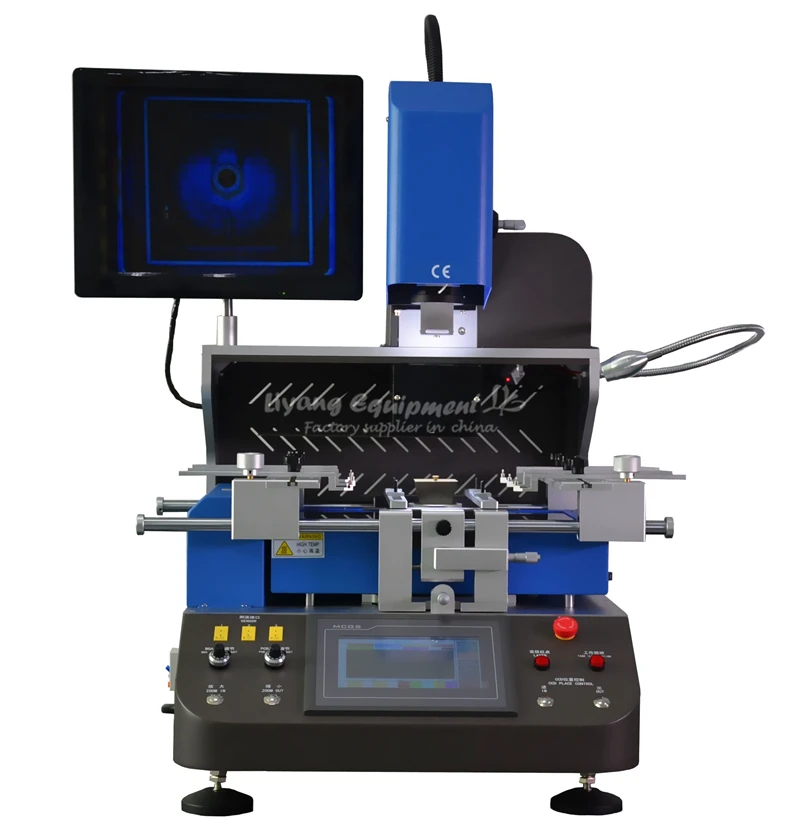

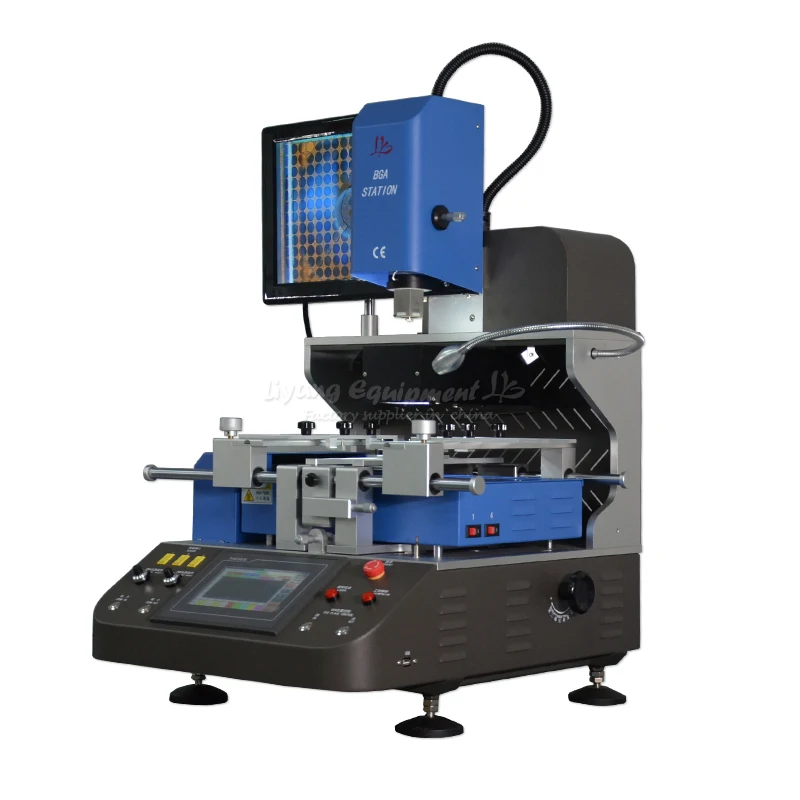

Ремонтная станция BGA для автоматического оптического выравнивания, для ноутбуков, игровых консолей, мобильных микросхем

RE: Основное отличие от LY G720

А. Не нужен джойстик для управления чипсетом выбора и сварки, автоматическая работа с 1 кнопкой.

Б. Больше слотов термопары, можно проверить до 3 температурных положений.

C. Автоматические машины также должны выравниваться вручную, микроуправление на машинах, нет реальной автоматической выровняемой станции BGA reworks, которая может быть без человеческой работы полностью, но Автоматическая выше, чем G720.

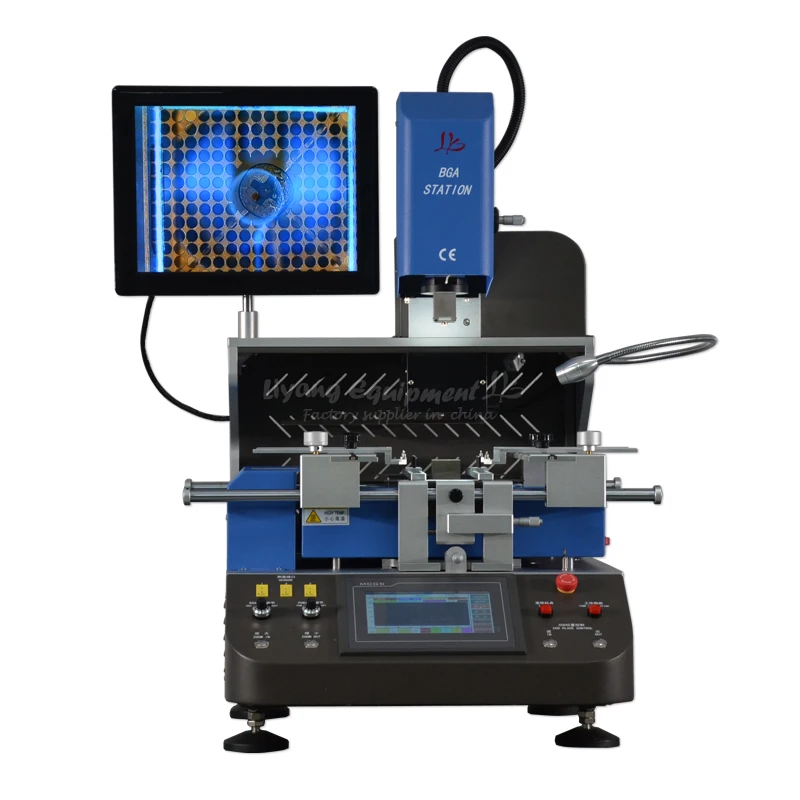

Особенности паяльной станции LY-G750 bga:

1.HD оптическая система выравниванияДля точного монтажа BGA и компонентов

2.Сенсорный экран и управление PLCЧтобы обеспечить стабильную и надежную работу.

3. Монтаж компонентовТочность в пределах 0,01 мм, РемонтУспех 99.9%

4.Функция лазерного позиционированияДля быстрого позиционирования чипа BGA и материнской платы

5. Точный контроль температуры,Точность в пределах 2

6. Верхняя температурная зона можетСвободно перемещаться, Вторая зона можетРегулируется вверх и вниз.

7.Три температурыЗоны для независимого нагрева.

8. Форсунка горячего воздуха вращается на 360 градусов

9. Идеальная поддержкаПайка, Распайка, удаление и реболлингЧип BGA

10. Переделка BGA, VGA, CCGA, QFN, CSP, LGA, SMD и т. д.

11. ССертификация CE, Двойной перегревФункция защиты

Параметр паяльной станции bga:

Место происхождения

Гуандун, Китай

Название бренда

LY

Номер Moed

LY-G750 паяльная станция bga

Превосходная функция

Могут создавать соответствующую температуру, кривые в соответствии с размером чипа

Подробная спецификация

Мощность

AC 220 В ± 10% Гц

Общая мощность

4800 Вт

Мощность нагревателя

Верхняя температура. Зона 800 Вт, вторая температура. Зона 1200 Вт, IR teom.zone 2700 Вт

Контроль температуры

Термопара k-типа с замкнутым контуром, независимая температура. Контроллер, точность может достигать ± 1

Размер печатной платы

Макс: 370*380 мм мин: 10*10 мм

Применимые чипы

Макс: 80*80 мм мин 1x1 мм

Порты термопары

1 шт.

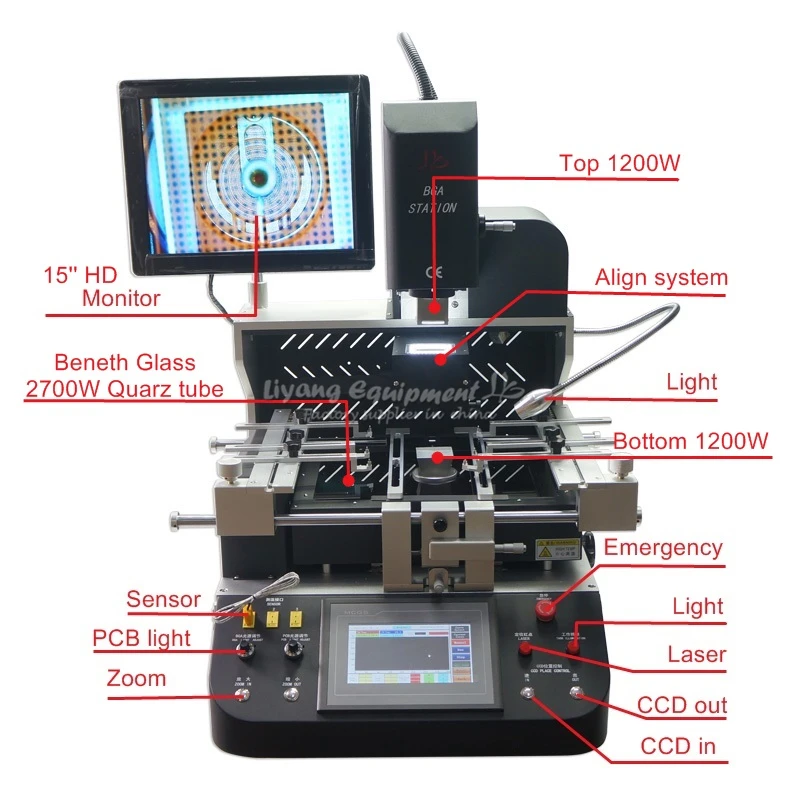

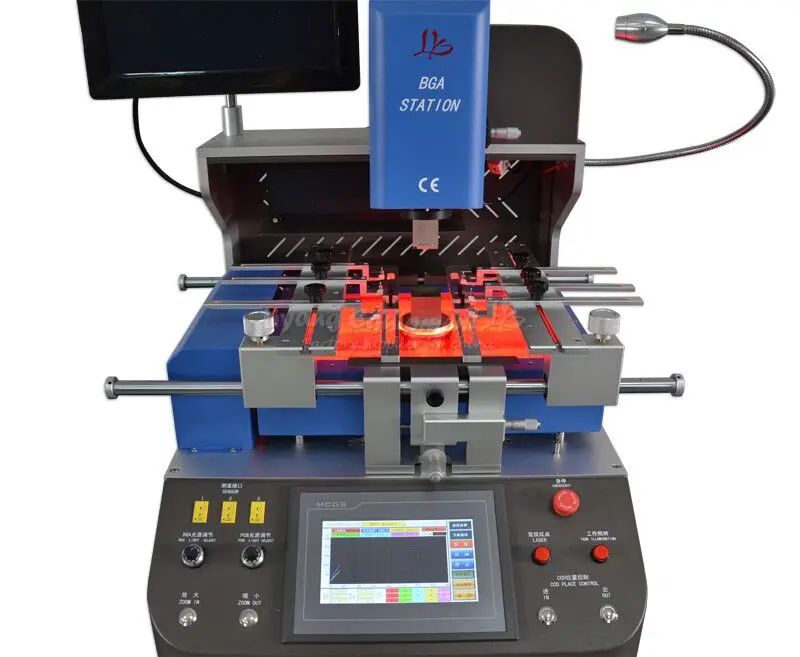

LY-G750 паяльная станция BGAПодробное шоу

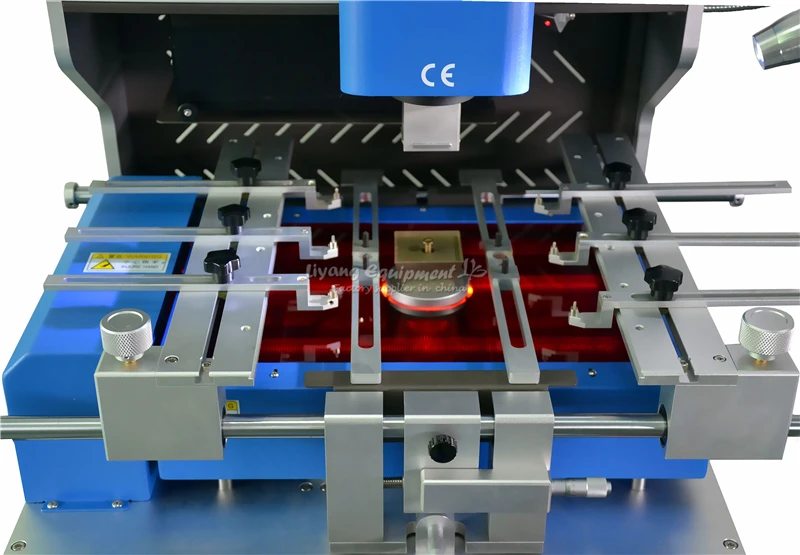

Независимая система контроля температуры с 3 зонами нагрева

1. Верхний и нижний нагрев горячим воздухом, который может нагреваться одновременно сверху

Компонент к дну печатной платы; Нижний ИК-нагрев, контроль точности температуры в пределах ± 1

8-сегментный контроль температуры независимо.Сварочный аппарат bga

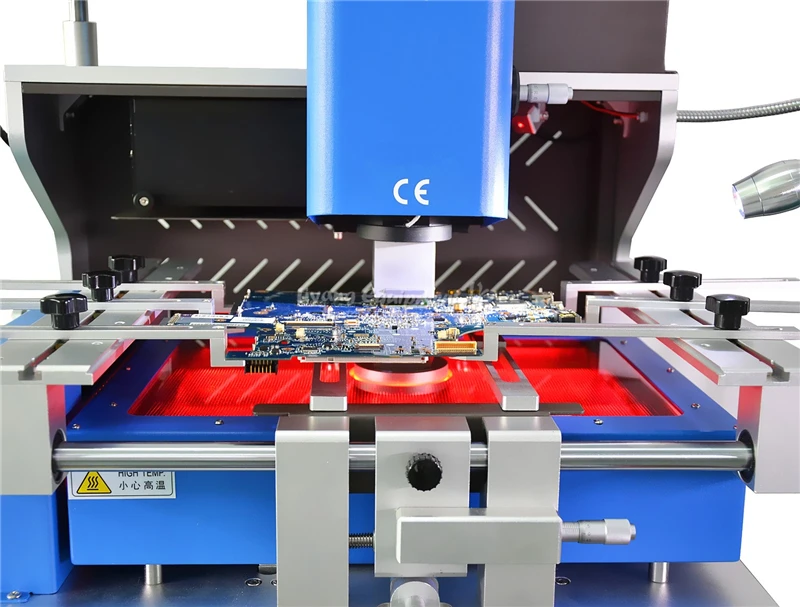

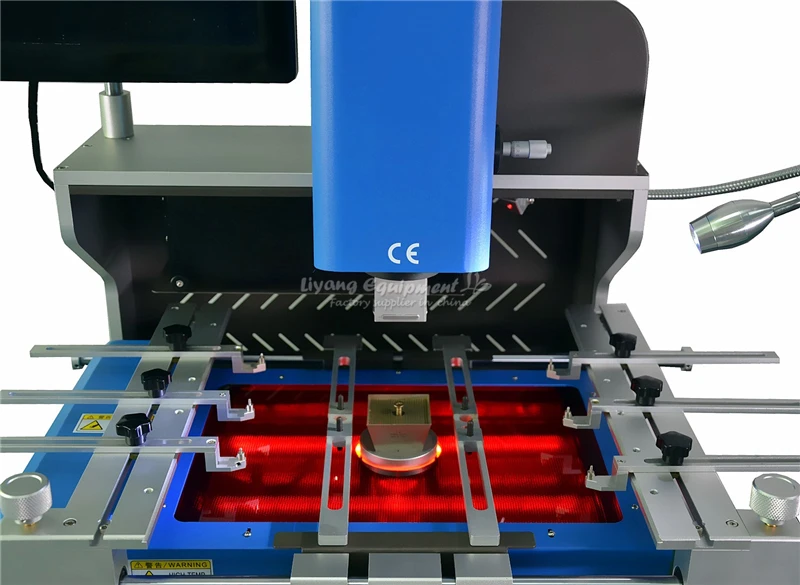

2. Одновременное тепловое Отопление BGA и PCB, а также предварительный нагрев инфракрасного обогревателя большой площади

Для нижней части печатной платы, чтобы избежать полной деформации печатной платы во время переработки, верхняя или Нижняя

Температурные зоны можно использовать отдельно и свободно комбинировать энергию вверх и ниже

Нагревательный элемент. Сварочный аппарат bga

3. Используется высокоточная Термопара K-типа с замкнутым контуром управления иНастройка параметров PID

Система; Сварочный аппарат bga

4. Температурные кривые могут отображаться с функцией мгновенного анализа кривых и несколькими группами

Данные пользователя могут быть сохранены; Температуру можно точно проверить с помощью внешних измерений

Интерфейс, кривые можно анализировать, настроить и исправить на сенсорном экране в любое время.

Точная оптическая система выравнивания

Использование системы оптического выравнивания цвета CCD высокой четкости, разделения луча, усиления, уменьшения, точной регулировки и автофокуса с функцией автоматического разрешения цветовой аберрации

И регулировка яркости, Регулируемая контрастность изображения; Оснащен 15 "высокой четкости

ЖК-монитор.

Многофункциональная и гуманная операционная система

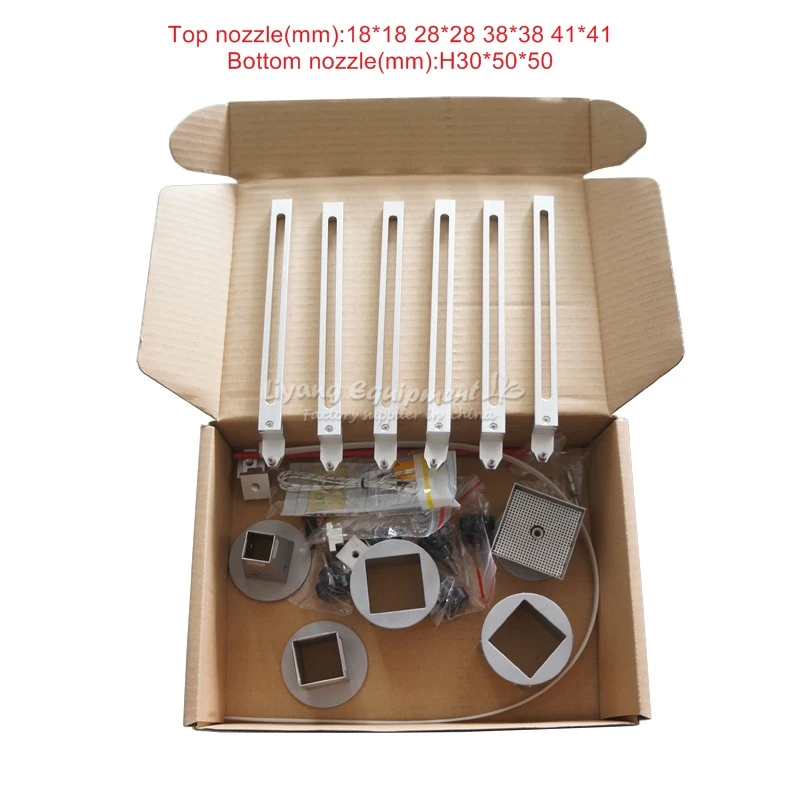

1. Использование интерфейса HD touch human-machine; Верхняя нагревательная головка и монтажная головка 2 в 1; Обеспечение многих видов фурнитуры из титанового сплава можно поворачивать на 360 градусов для легкой установки и замены.

2. Точная настройка микрометра под углом X,Y и R, точность определения местоположения, точность может достигать ± 0,01 мм.

Превосходная функция безопасности

С функцией будильника, после сварки BGA машина может тревожить самостоятельно. В случае нарушения температуры, цепь может выключаться автоматически с двойной защитой от перегрева.

Температурный параметр имеет защиту паролем для предотвращения каких-либо изменений. Сварочный аппарат bga.
