Полностью автоматическая машина для палочки и разместки с 2 головками SMT ZB3245TSZB3245T
YOOCNC Router & BGA Rework Machine Store - Надежность 93.25%
Более 839 подписчиков, дата открытия магазина 28.04.2014
- Положительные оценки: 93% (250)
- Соответствие описанию: 92%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 08.05.2022
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов

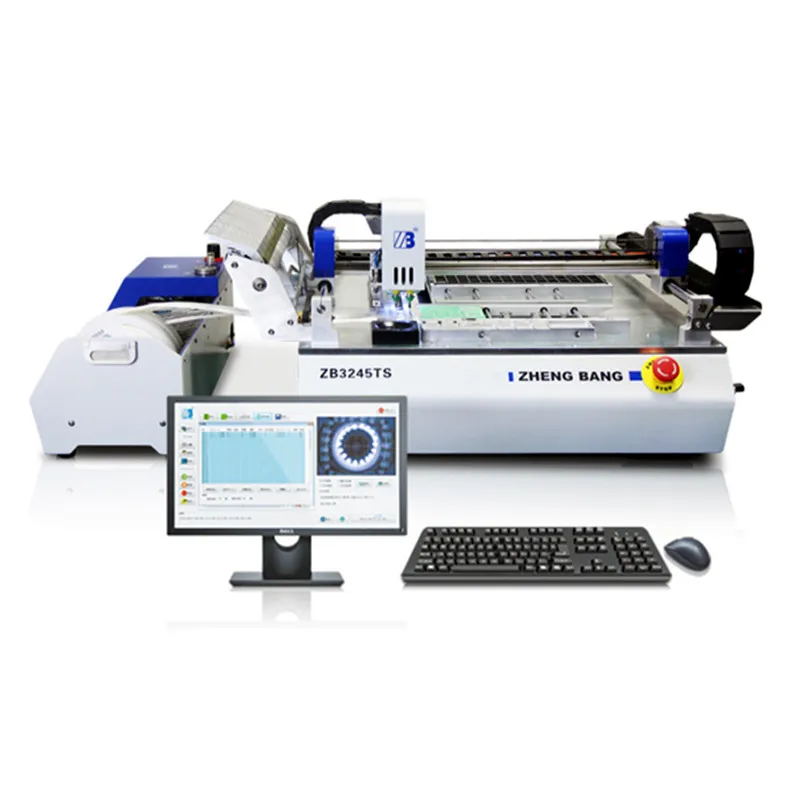

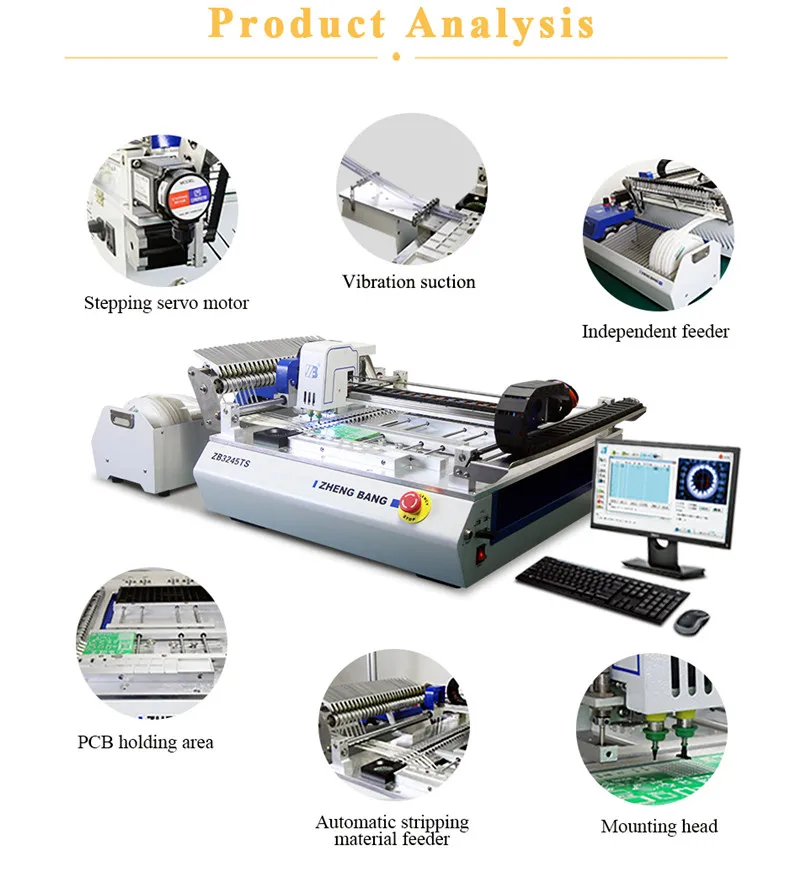

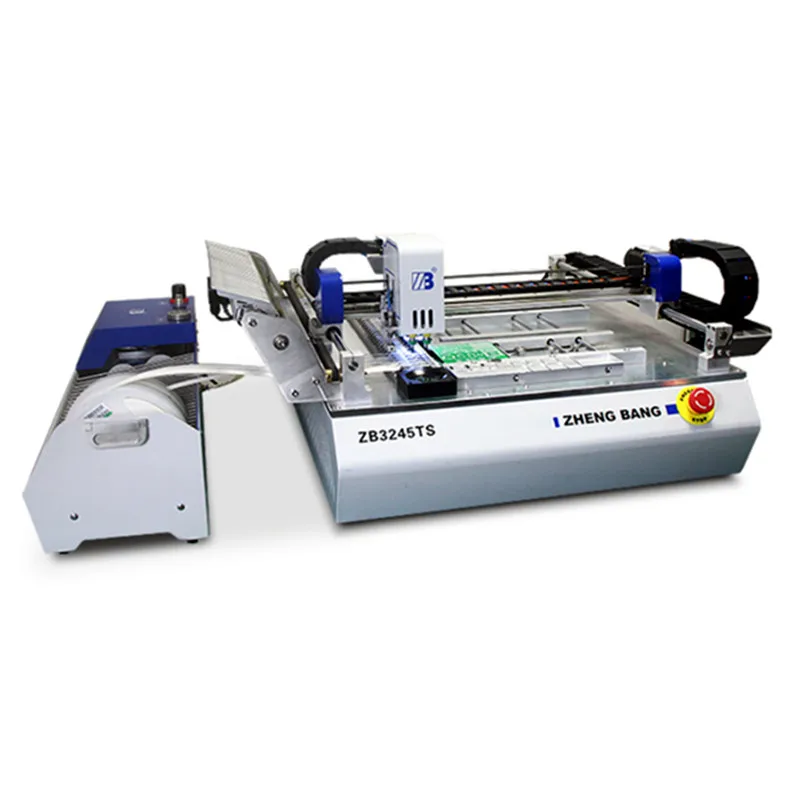

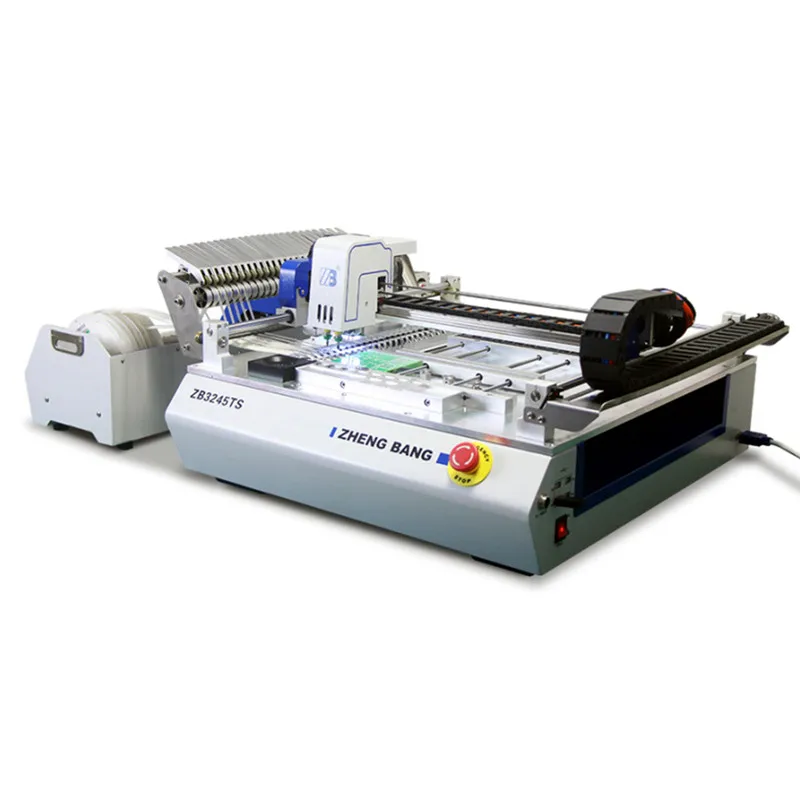

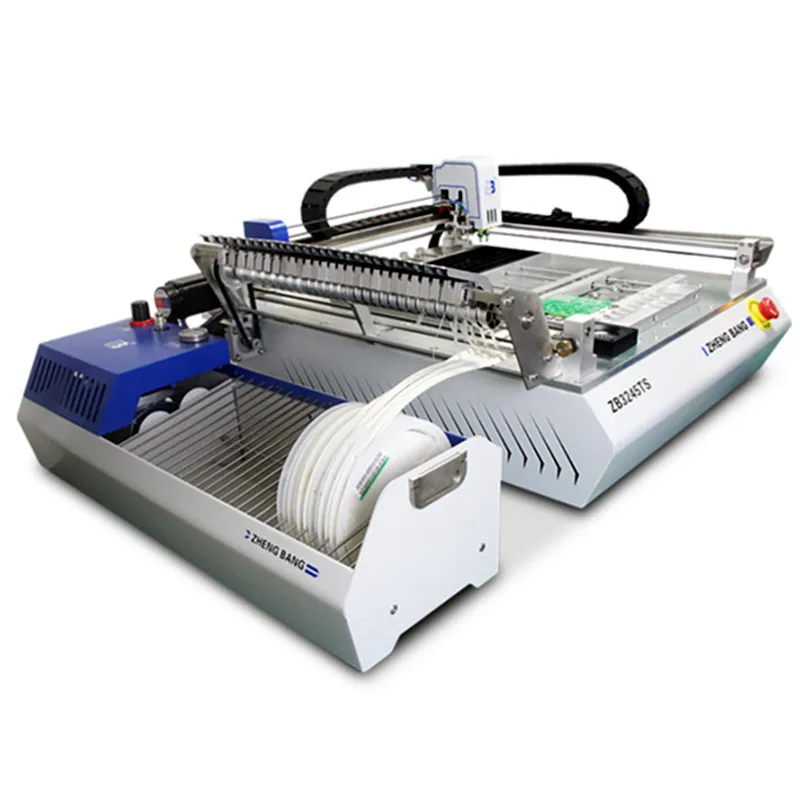

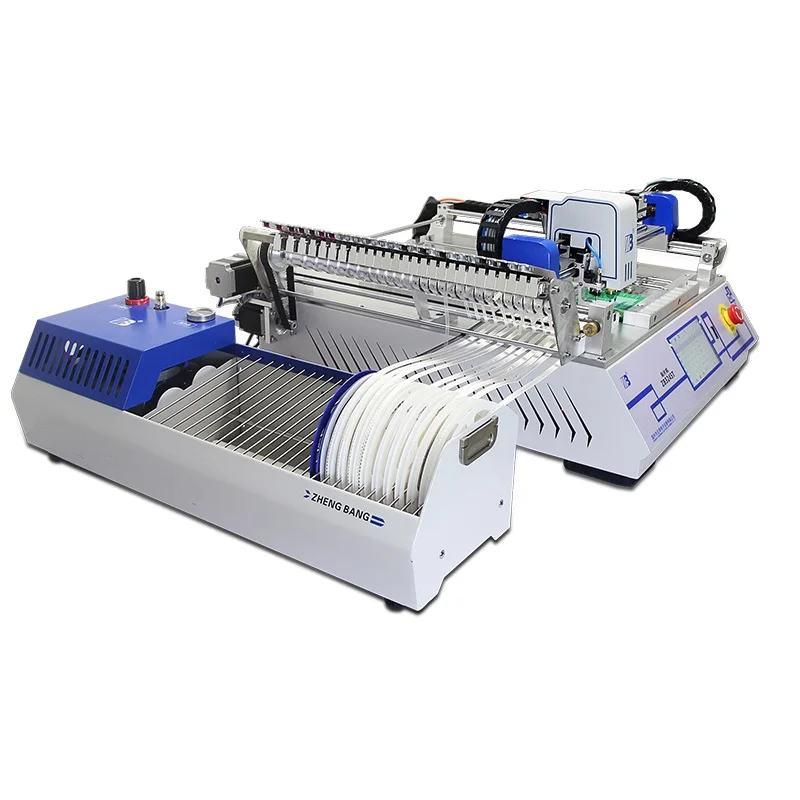

Модель: ZB3245TS
Системы
Товары
Содержание

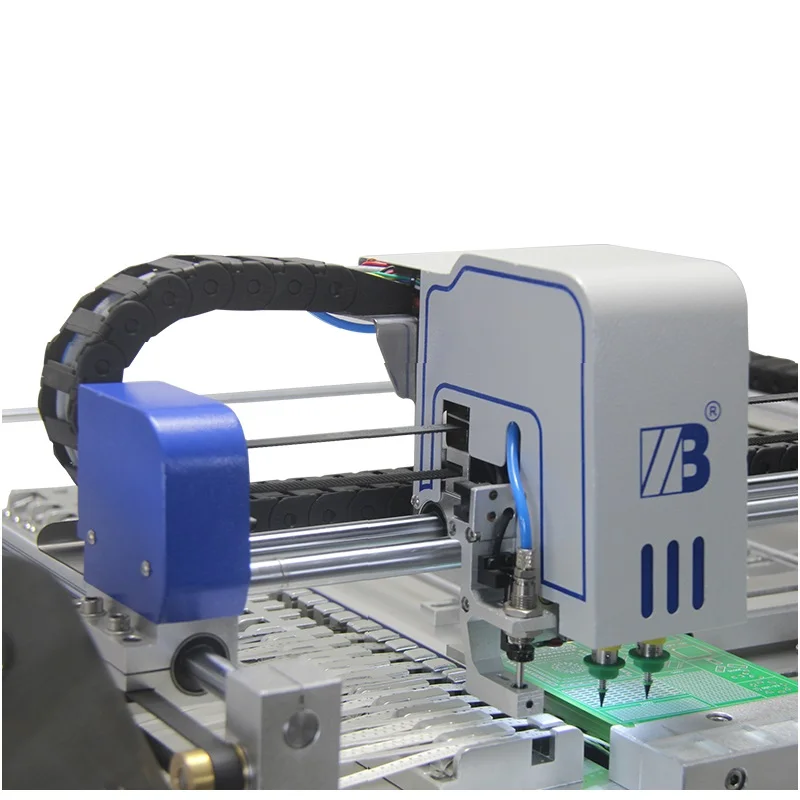

Монтажная система
Номер монтажной головки
2 шт.
Точность крепления
0,025 мм
Угол крепления
0 ~ 360 °
Теоретическая скорость
6500 шт/час
Нормальное крепление
5000 шт/час
Визуальное крепление
3500 шт/час
Тип сопла
Сопло серии Juki
Элементы для крепления
RC (0402, 0603, 0805, 1206 и т. Д.)
Светодиодный светильник (0603, 0805, 3014, 5050 и т. Д.)
Чип (SOT, SOP, QFN, BGA и т. Д.)
Подложка
Минимальный размер подложки
10 × 10 мм
Максимальный размер подложки (без лотка)
320 × 450 мм
Максимальный размер подложки (с лотком)
320 × 220 мм
Толщина подложки
≤ 2 мм
Основание основы допустимое значение
<1 мм

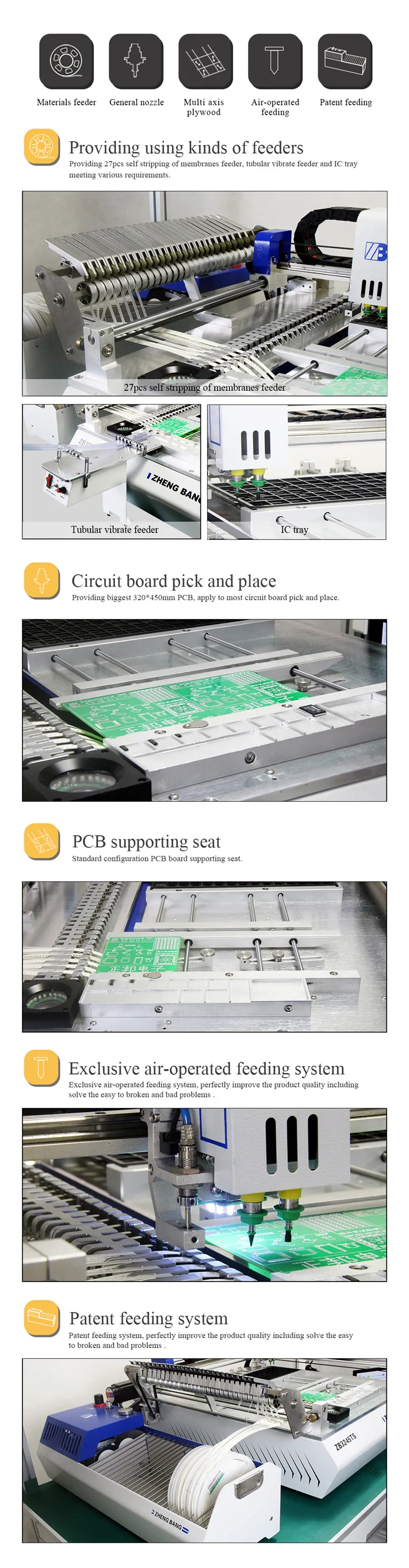

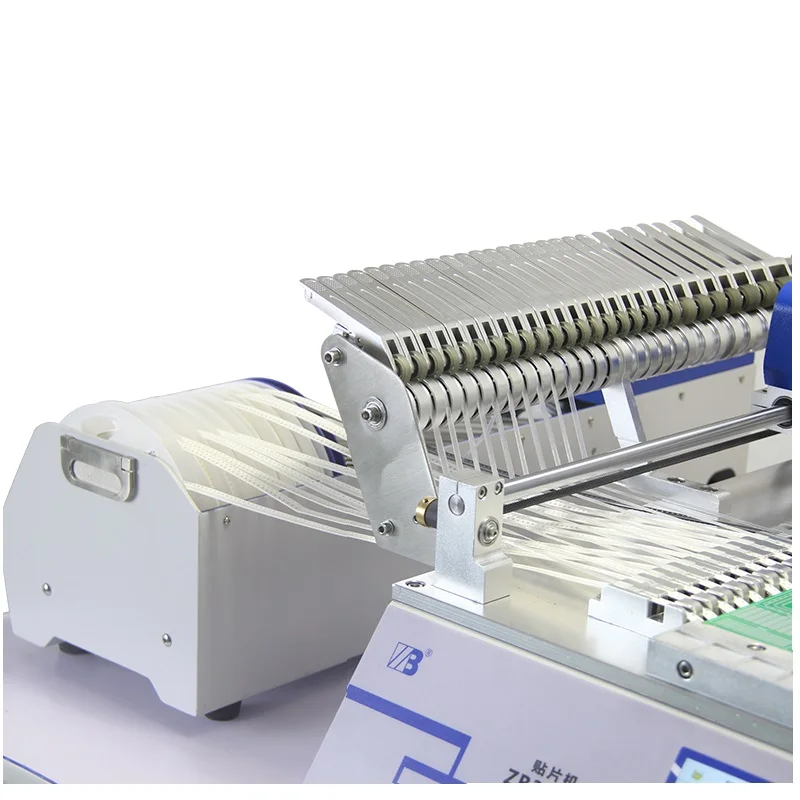

Фидер
8 мм
Детские носки 20 предметов
12 мм
4 шт.
16 мм
2 штуки
24 мм
1 шт.
Препозиционный уровень материала ИС
10 шт
Постпозиционный IC лоток
1 шт.
Трубчатый Фидер материалов
Zhengbang выделил пять трубчатых материалов кормушка один (опционально)
X, Y, Z axis
X, Y диапазон движения оси
430*530 мм
Диапазон перемещения оси Z
10 мм
Угол вращения оси Z
0 ~ 360 °
Визуальная система
Независимые исследования и разработки
Визуальная система
Визуальная камера
Камера высокой четкости CCD
Визуальное количество
2 (Запчасти камеры, PCB камеры)
Способность идентификации
Макс. 20*20 мм
Система управления
Система ПК
Microsoft WIN7
Операционное программное обеспечение
Независимые исследования и разработки
Совместимый формат файлов
CSV, TXT. Формат файла
Режим программирования
Поддержка онлайн и Оффлайн
Давление
0,4 МПа (встроенный насос)
Основной параметр
Степень вакуума
Минус 92 кПа
Мощность
150 Вт
Источник питания
AC220V 50 Гц
Размер основного двигателя
L 830 * W 730 * H375 мм
Размер фидера материалов
Д 235 * Ш 700 * в 245 мм
Вес нетто
56 кг
Вес брутто
85 кг
Приблизительная посылка с размерами
1190*850*560 мм

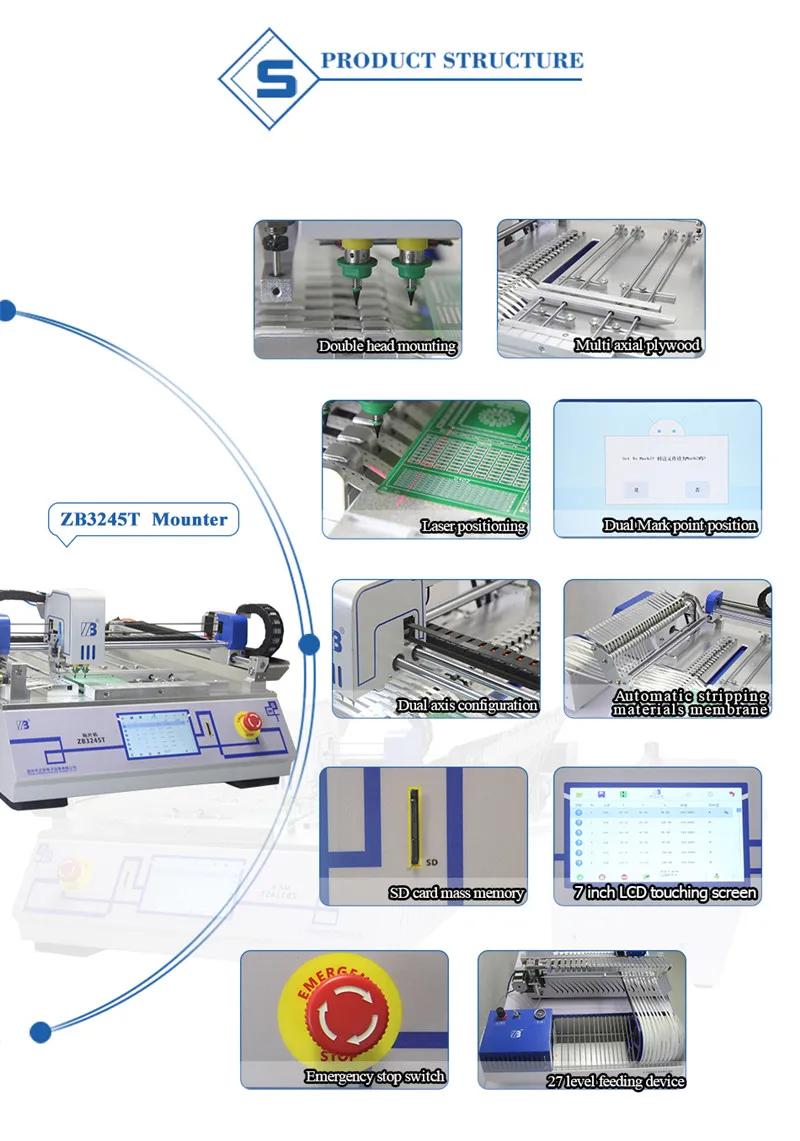

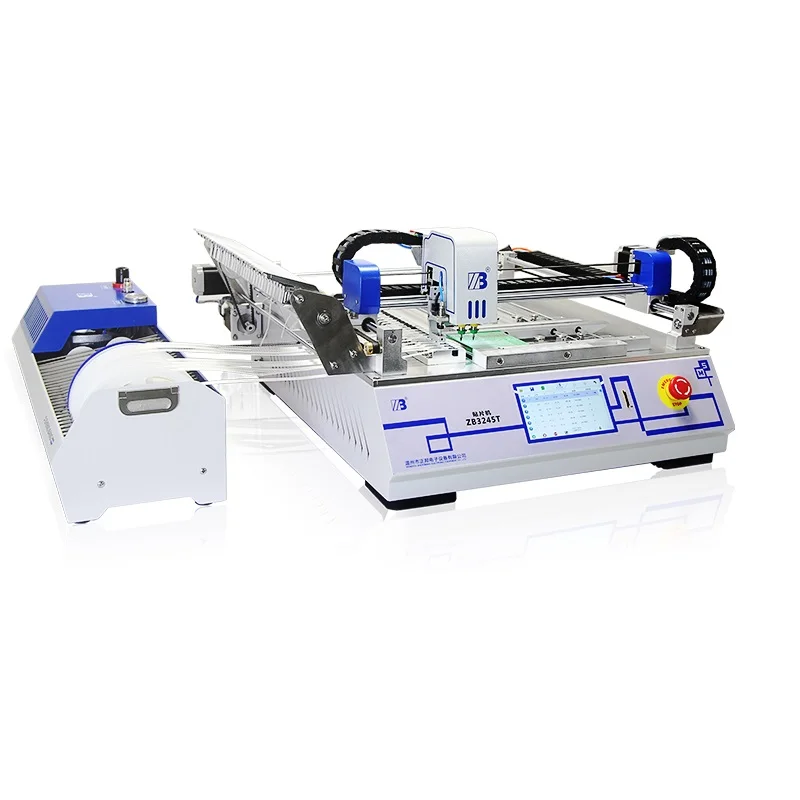

Модель: ZB3245T
Системы
Товары
Содержание
Монтажная система
Номер монтажной головки
Из 2 предметов
Точность крепления
0,025 мм
Угол крепления
0 ~ 360 °
Теоретическая скорость
6500 шт/час
Нормальное крепление
5000 шт/час
Тип сопла
Сопло Juki
Элементы для крепления
RC (0402, 0603, 0805, 1206 и т. Д.)
Светодиодный светильник (0603, 0805, 3014, 5050 и т. Д.)
Чип (SOT, SOP, QFN, BGA и т. Д.)
Подложка
Минимальный размер печатной платы
10 × 10 мм
Максимальный размер печатной платы (без лотка)
320 × 450 мм
Толщина печатной платы
≤ 2 мм
PCB warp допустимое значение
<1 мм
Фидер
8 мм
Детские носки 20 предметов
12 мм
4 шт.
16 мм
2 штуки
24 мм
2015 г. 1 предмет
Препозиционный уровень материала ИС
8 шт.
X, Y, Z axis
X, Y диапазон движения оси
410 × 490 мм
Диапазон перемещения оси Z
10 мм
Угол вращения оси Z
0 ~ 360 °
Система управления
Операционное программное обеспечение
Встроенная система HRM
Совместимый формат файлов
CSV, TXT. Формат файла
Режим программирования
Поддержка онлайн и Оффлайн
Основной параметр
Давление воздуха
0.4mpa (встроенный насос)
Степень вакуума
-92 кПа
Хранение
8 г
Мощность
150 Вт
Источник питания
Ac220в ± 10% 50 Гц
Размер фидера
L235 × W700 × H245 мм
Размер машины
L800 × W780 × H380 мм
Вес нетто
56 кг
Вес брутто
85 кг
