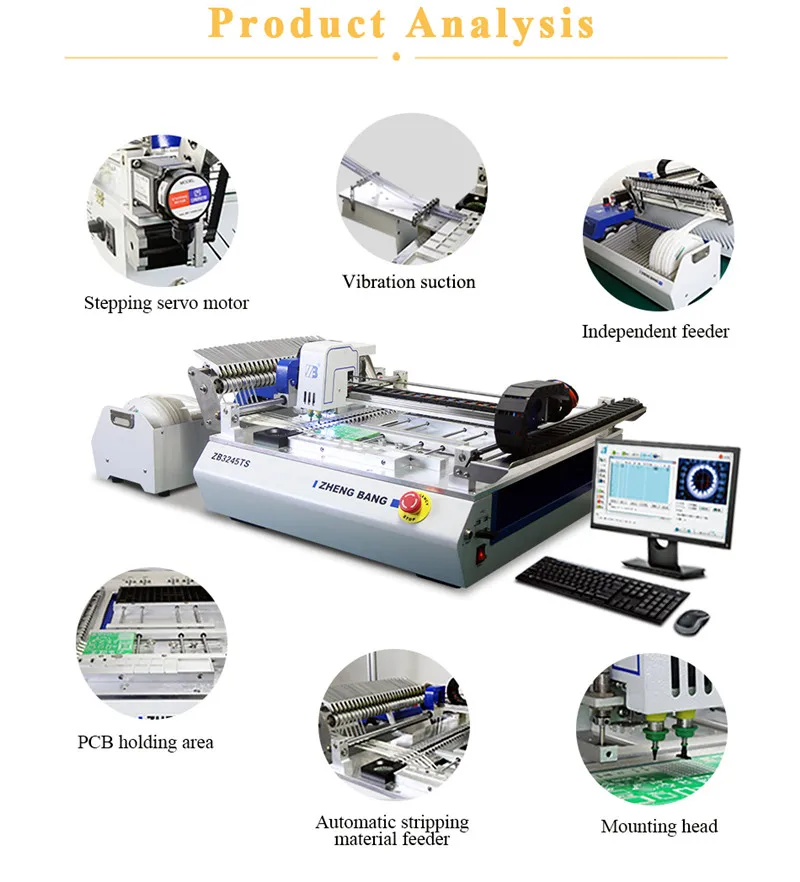

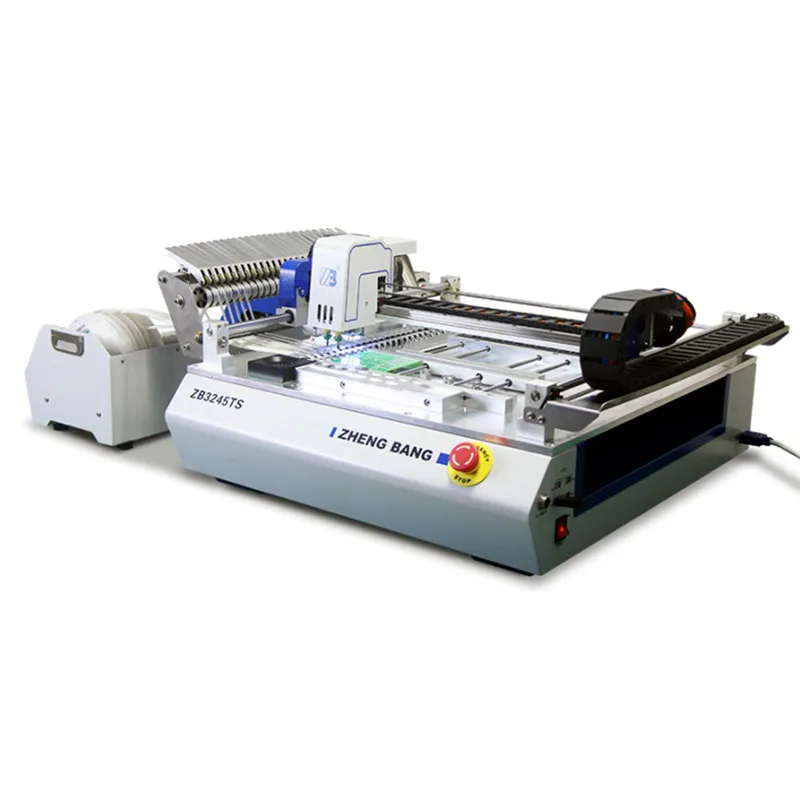

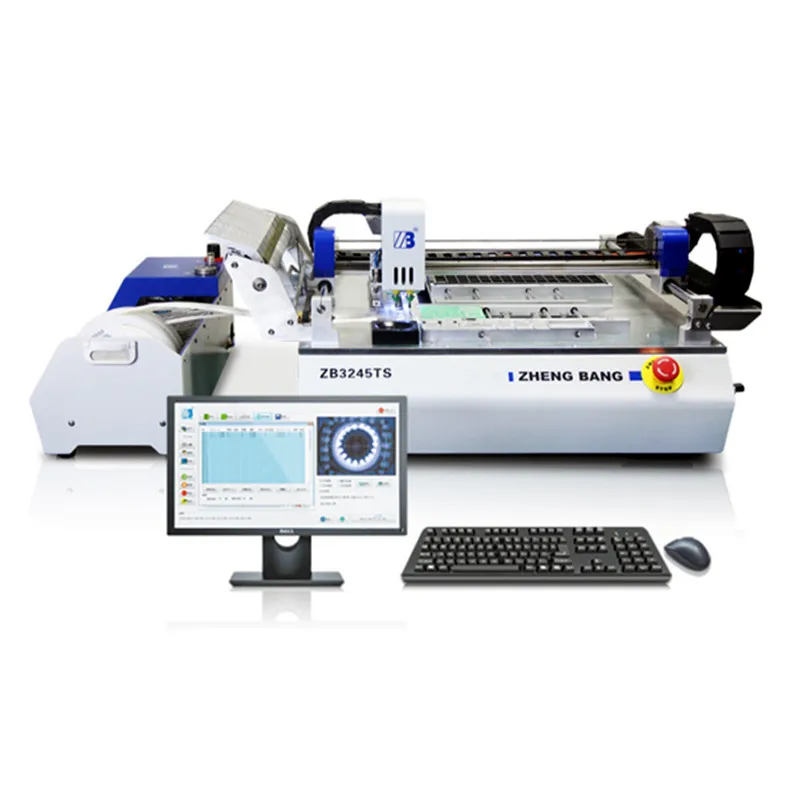

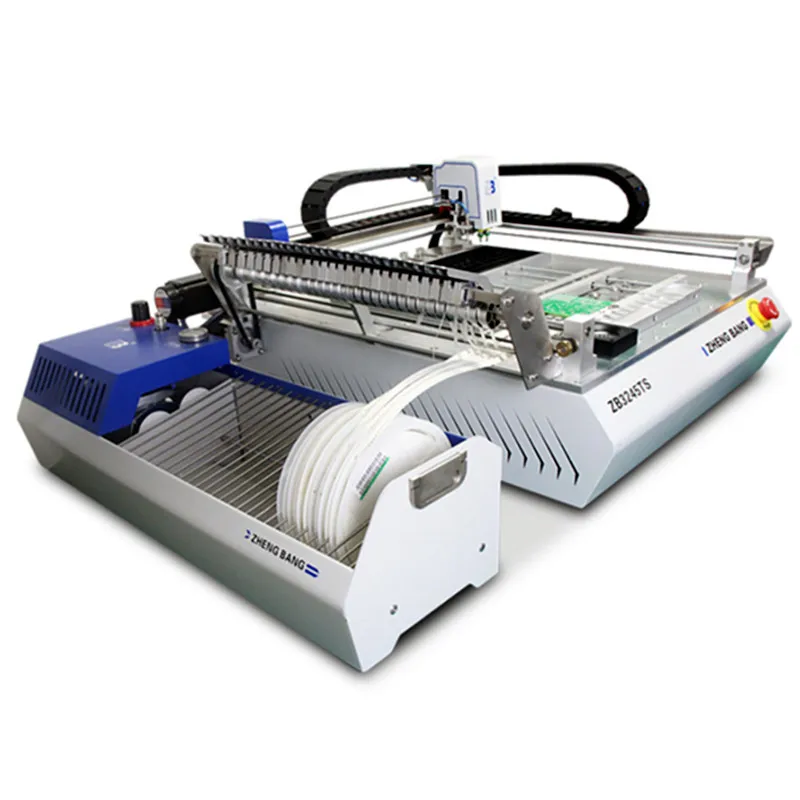

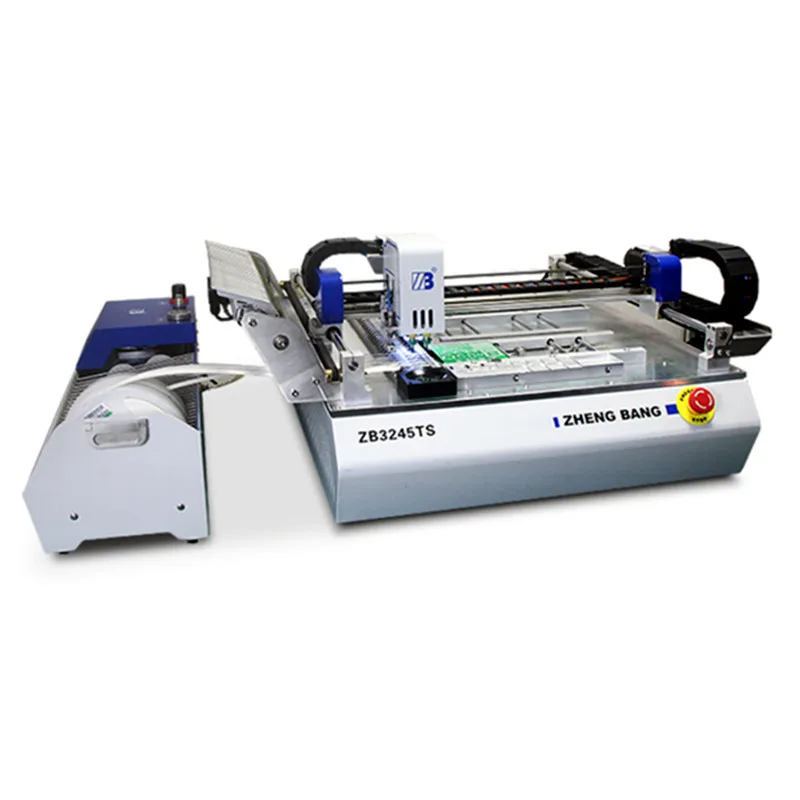

ZB3245TS полностью автоматическая машина с 2 головками с визуальной системой SMT Настольный выбор

Модель: ZB3245TS

Системы

Товары

Содержание

Монтажная система

Номер крепежной головки

2 шт.

Точность монтажа

0,025 мм

Угол крепления

0 ~ 360 °

Теоретическая скорость

6500 шт./час

Нормальный монтаж

5000 шт./час

Визуальный монтаж

3500 шт./час

Тип сопла

Сопло серии Juki

Элементы для монтажа

RC (0402, 0603, 0805, 1206 и т. д.)

Светодиодная лампа (0603, 0805, 3014, 5050 и т. д.)

Чип (SOT, SOP, QFN, BGA и т. д.)

Подложка

Минимальный размер подложки

10 × 10 мм

Максимальный размер подложки (без лотка)

320 × 450 мм

Максимальный размер подложки (с лотком)

320 × 220 мм

Толщина подложки

≤ 2 мм

Допустимое значение основы субстрата

<1 мм

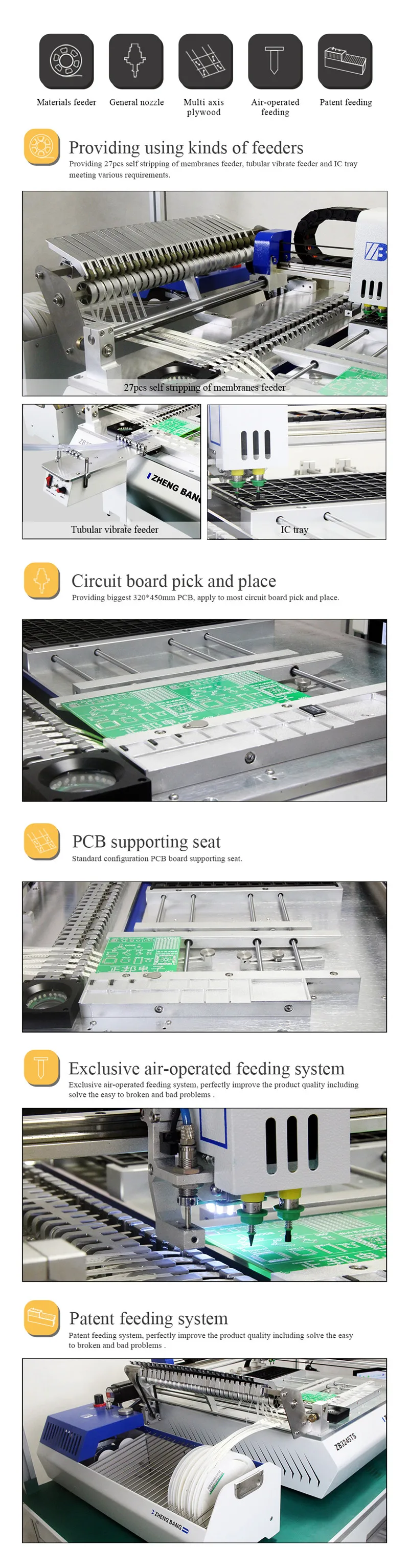

Кормушка

8 мм

Детские носки 20 предметов

12 мм

4 шт.

16 мм

2 штуки

24 мм

1 шт.

Уровень материала ИС

10 шт

Послепозиционный лоток IC

1 шт.

Трубчатый питатель материалов

Zhengbang специализированный Фидер из пяти трубчатых материалов один (опционально)

Ось X, Y, Z

Диапазон перемещения оси X, Y

430*530 мм

Диапазон перемещения оси Z

10 мм

Угол поворота оси Z

0 ~ 360 °

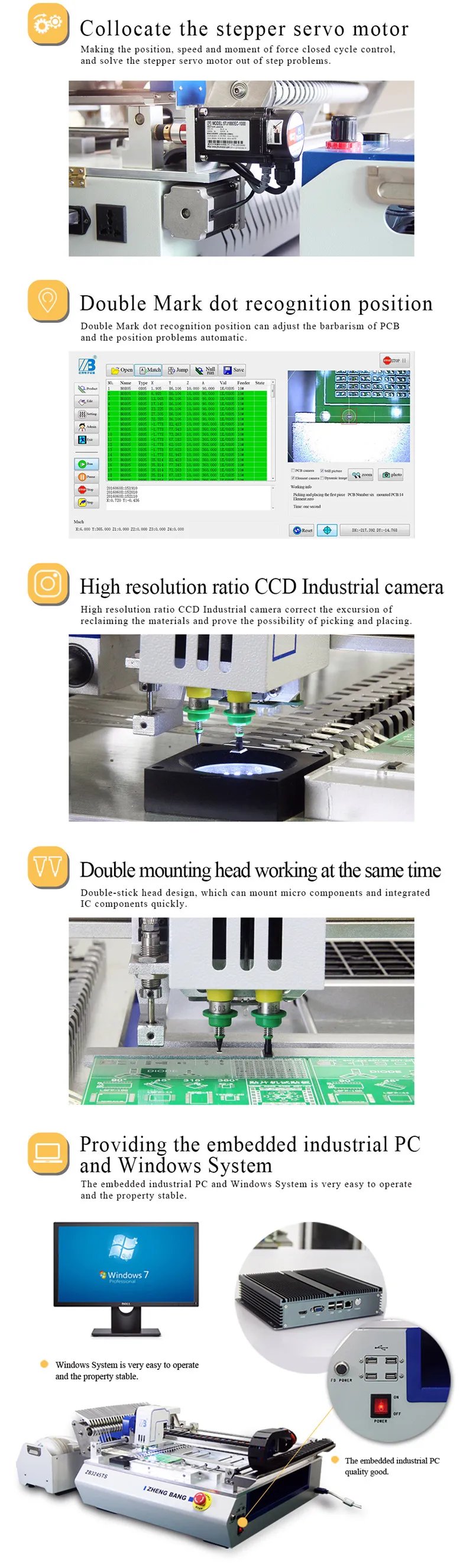

Визуальная система

Независимые исследования и разработки

Визуальная система

Визуальная камера

CCD камера высокой четкости

Визуальное количество

2 (Запчасти для камеры, камера PCB)

Идентификационная способность

Макс. 20*20 мм

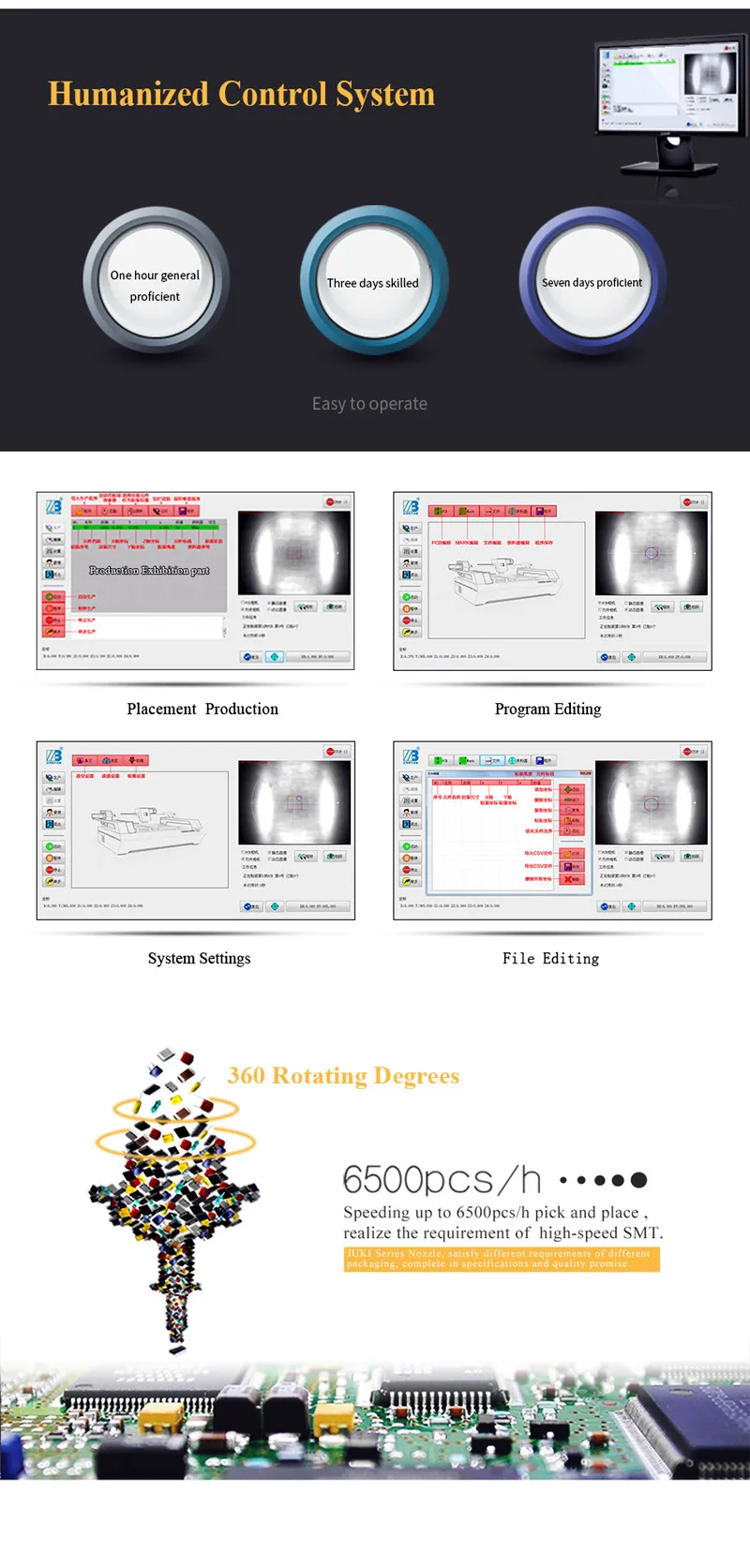

Система управления

Система ПК

Microsoft WIN7

Операционное программное обеспечение

Независимые исследования и разработки

Совместимый формат файла

Файл формата CSV, TXT

Режим программирования

Поддержка онлайн и Оффлайн

Давление

0,4 МПа (встроенный насос)

Базовый параметр

Степень вакуума

Минус 92 кПа

Мощность

150 Вт

Блок питания

AC220 В 50 Гц

Размер контура главного двигателя

Д 830 * Ш 730 * в 375 мм

Размер контура фидера

Д 235 * Ш 700 * в 245 мм

Вес нетто

56 кг

Вес брутто

85 кг

Размер упаковки

1190*850*560 мм
