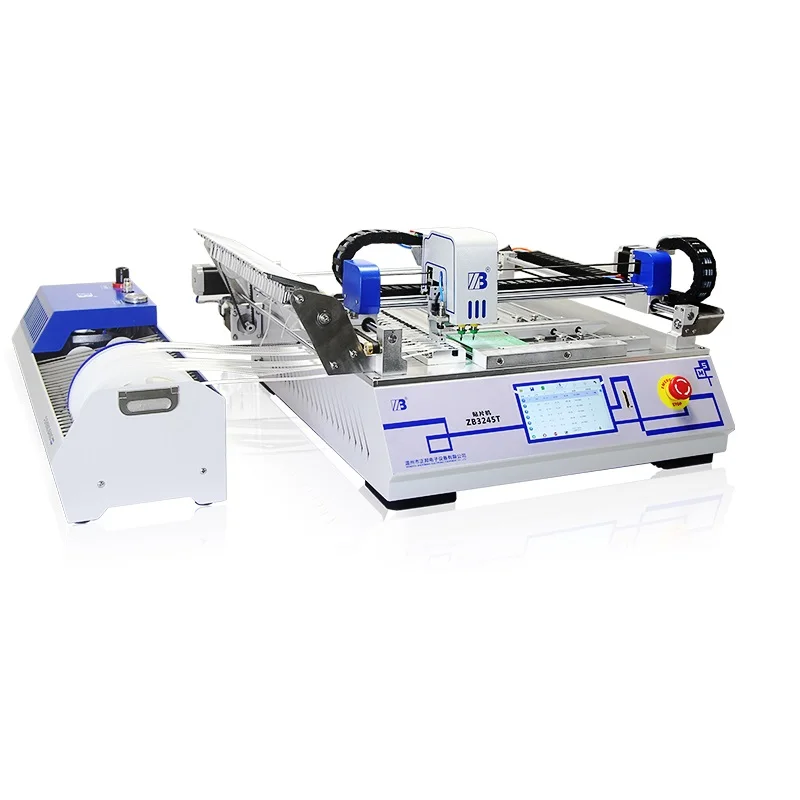

Настольная машина для сборки и размещения SMT с 2 головками ZB3245T для монтажной линии

Настольная SMT машина для выбора и установки 2 головки ZB3245T для сборочной линии

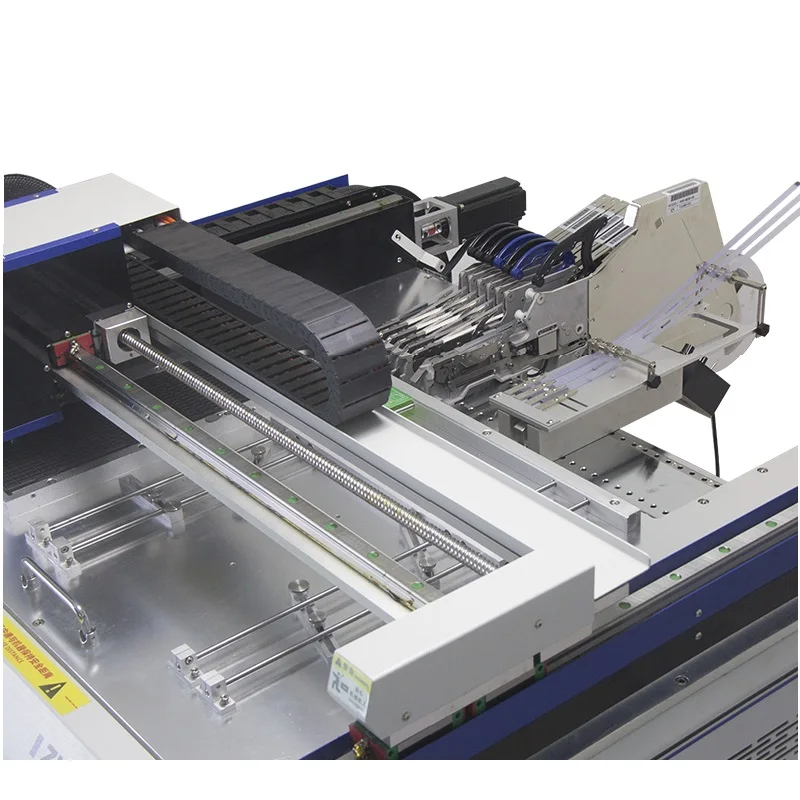

Полностью автоматическая 2 головки выбор и место SMT машина ZB3245T

Модель: ZB3245T

Системы

Товары

Содержание

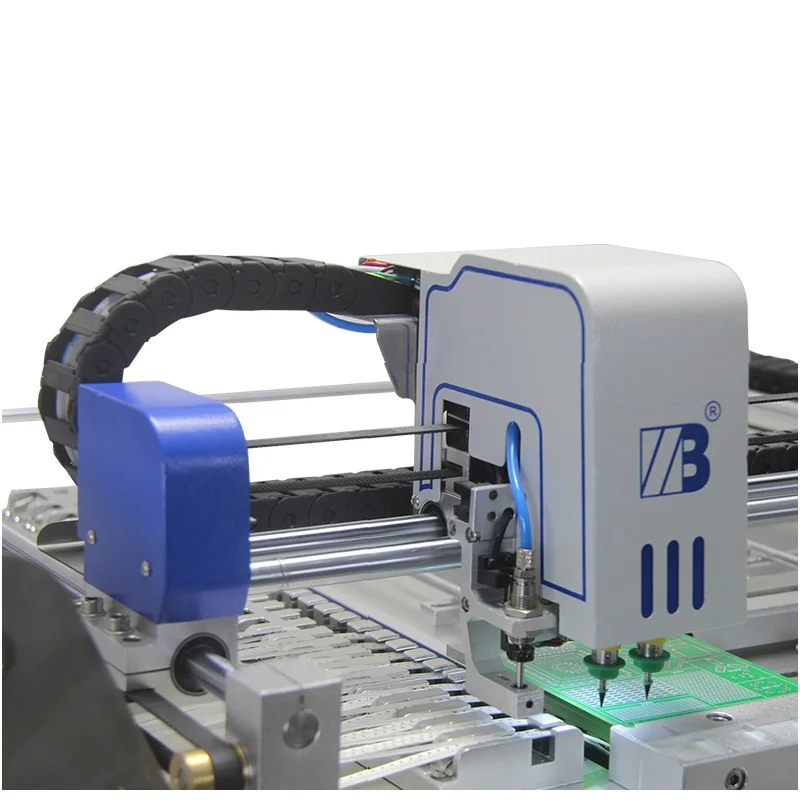

Монтажная система

Номер монтажной головки

Из 2 предметов

Точность крепления

0,025 мм

Угол крепления

0 ~ 360 °

Теоретическая скорость

6500 шт/час

Нормальное крепление

5000 шт/час

Тип сопла

Сопло Juki

Элементы для крепления

RC (0402, 0603, 0805, 1206 и т. Д.)

Светодиодный светильник (0603, 0805, 3014, 5050 и т. Д.)

Чип (SOT, SOP, QFN, BGA и т. Д.)

Подложка

Минимальный размер печатной платы

10 × 10 мм

Максимальный размер печатной платы (без лотка)

320 × 450 мм

Толщина печатной платы

≤ 2 мм

PCB warp допустимое значение

<1 мм

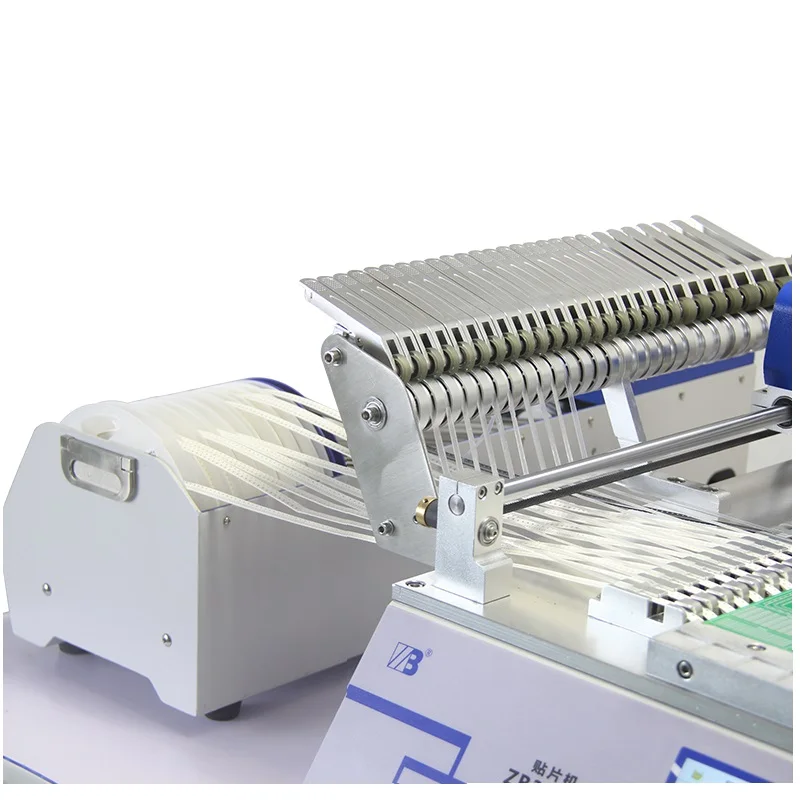

Фидер

8 мм

Детские носки 20 предметов

12 мм

4 шт.

16 мм

2 штуки

24 мм

2015 г. 1 предмет

Препозиционный уровень материала ИС

8 шт.

X, Y, Z axis

X, Y диапазон движения оси

410 × 490 мм

Диапазон перемещения оси Z

10 мм

Угол вращения оси Z

0 ~ 360 °

Система управления

Операционное программное обеспечение

Встроенная система HRM

Совместимый формат файлов

CSV, TXT. Формат файла

Режим программирования

Поддержка онлайн и Оффлайн

Основной параметр

Давление воздуха

0.4mpa (встроенный насос)

ВакуумСтепень

-92 кПа

Хранение

8 г

Мощность

150 Вт

Источник питания

Ac220в ± 10% 50 Гц

ФидерРазмеры

L235 × W700 × H245 мм

МашинаРазмеры

L800 × W780 × H380 мм

Вес нетто

56 кг

Вес брутто

85 кг
