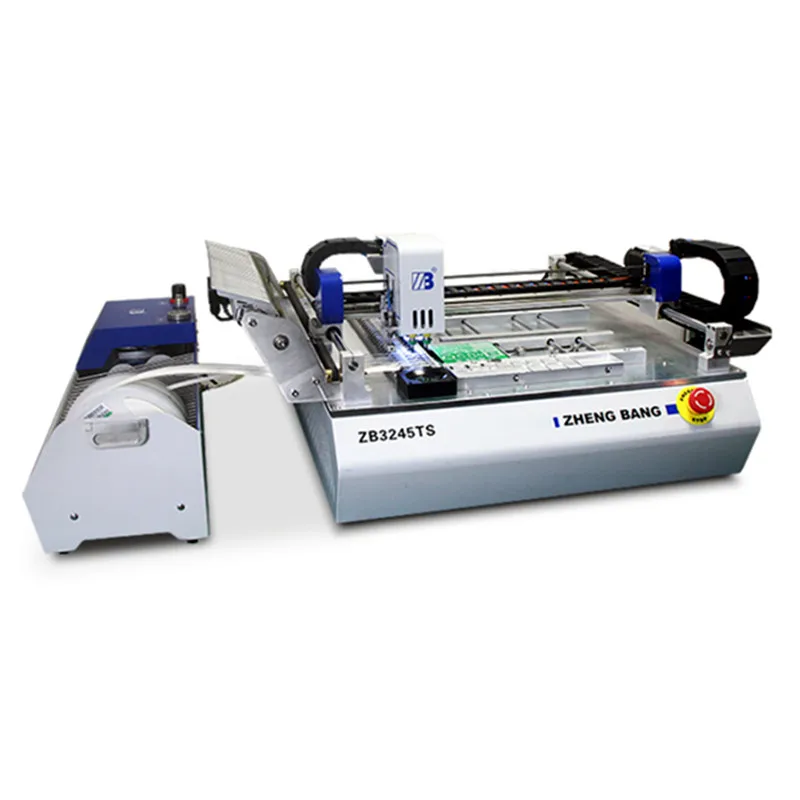

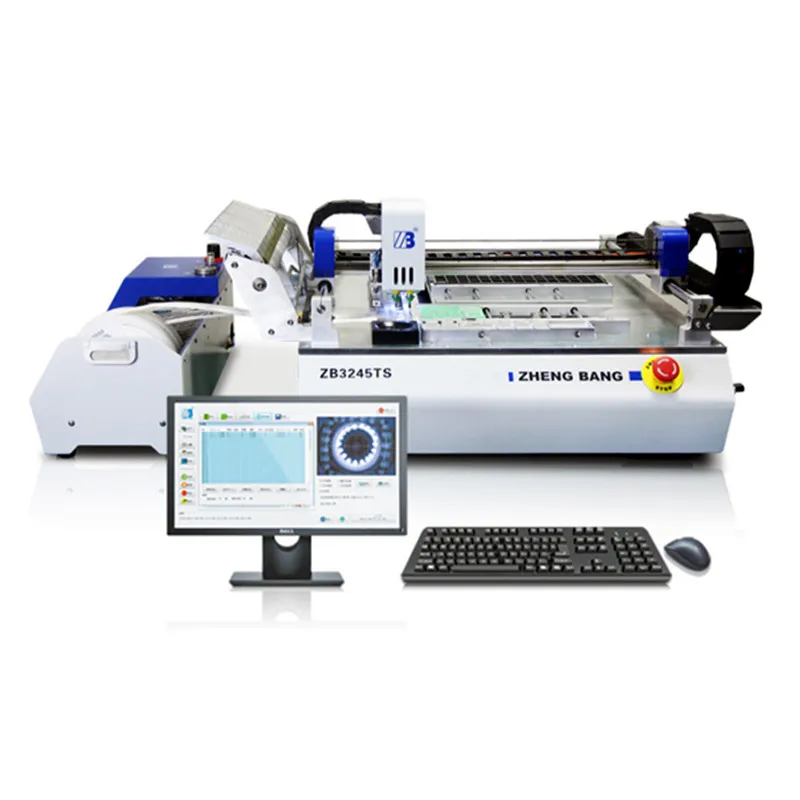

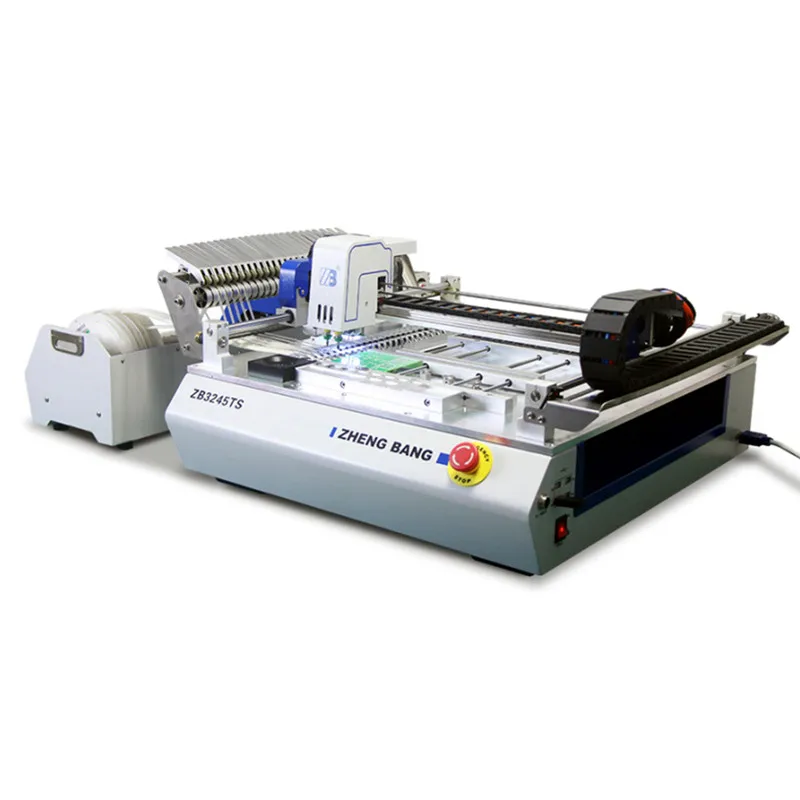

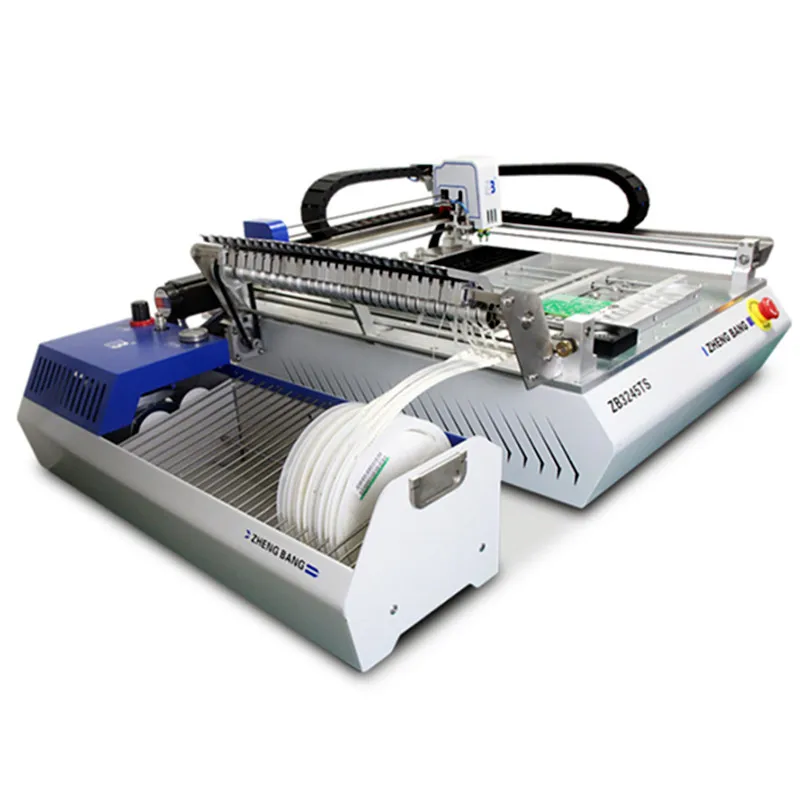

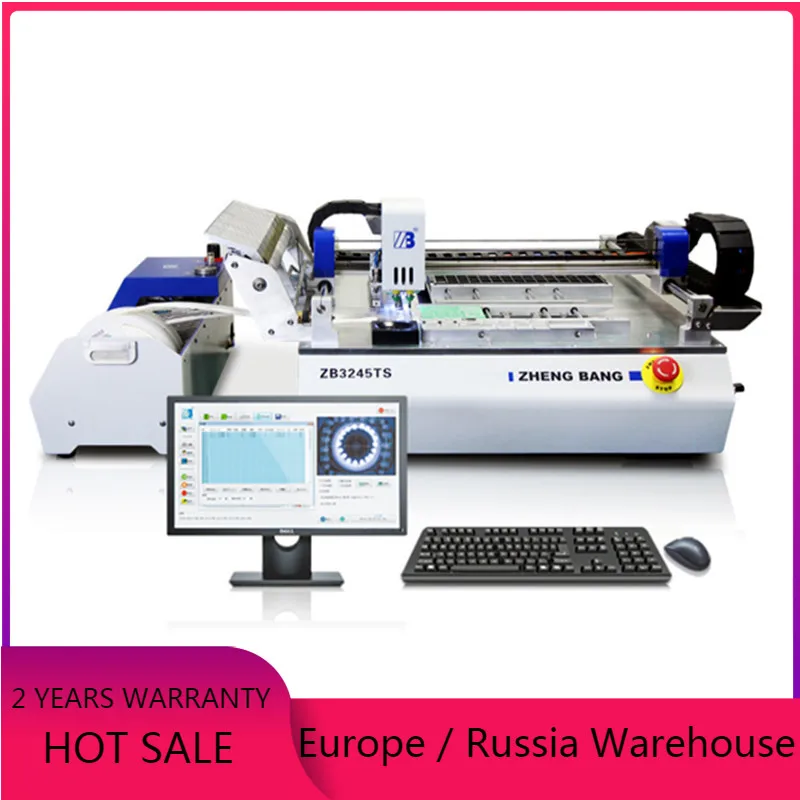

Установка для установки чипа с камерой 320*450 мм ZB3245TS

SMTНастольный выбор и местоМашина2 головки с визуальной системой ZB3245TS

Модель: ZB3245TS

Системы

Товары

Содержание

Монтажная система

Номер монтажной головки

2 шт.

Точность крепления

0,025 мм

Угол крепления

0 ~ 360 °

Теоретическая скорость

6500 шт/час

Нормальное крепление

5000 шт/час

Визуальное крепление

3500 шт/час

Тип сопла

Сопло серии Juki

Элементы для крепления

RC (0402, 0603, 0805, 1206 и т. Д.)

Светодиодный светильник (0603, 0805, 3014, 5050 и т. Д.)

Чип (SOT, SOP, QFN, BGA и т. Д.)

Подложка

Минимальный размер подложки

10 × 10 мм

Максимальный размер подложки (без лотка)

320 × 450 мм

Максимальный размер подложки (с лотком)

320 × 220 мм

Толщина подложки

≤ 2 мм

Основание основы допустимое значение

<1 мм

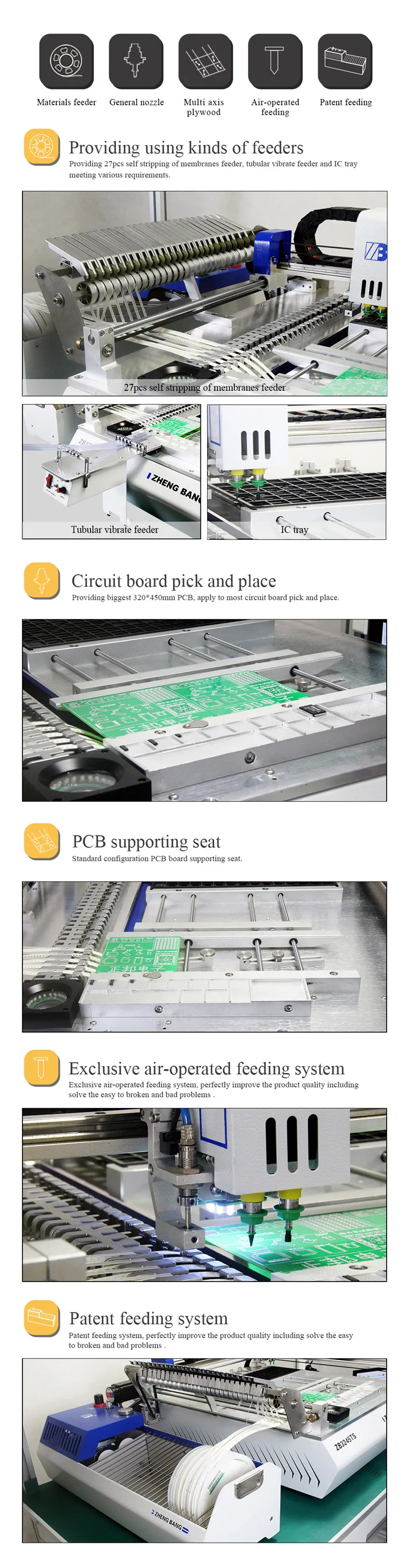

Фидер

8 мм

Детские носки 20 предметов

12 мм

4 шт.

16 мм

2 штуки

24 мм

1 шт.

Препозиционный уровень материала ИС

10 шт

Постпозиционный IC лоток

1 шт.

Трубчатый Фидер материалов

Zhengbang выделил пять трубчатых материалов кормушка один (опционально)

X, Y, Z axis

X, Y диапазон движения оси

430*530 мм

Диапазон перемещения оси Z

10 мм

Угол вращения оси Z

0 ~ 360 °

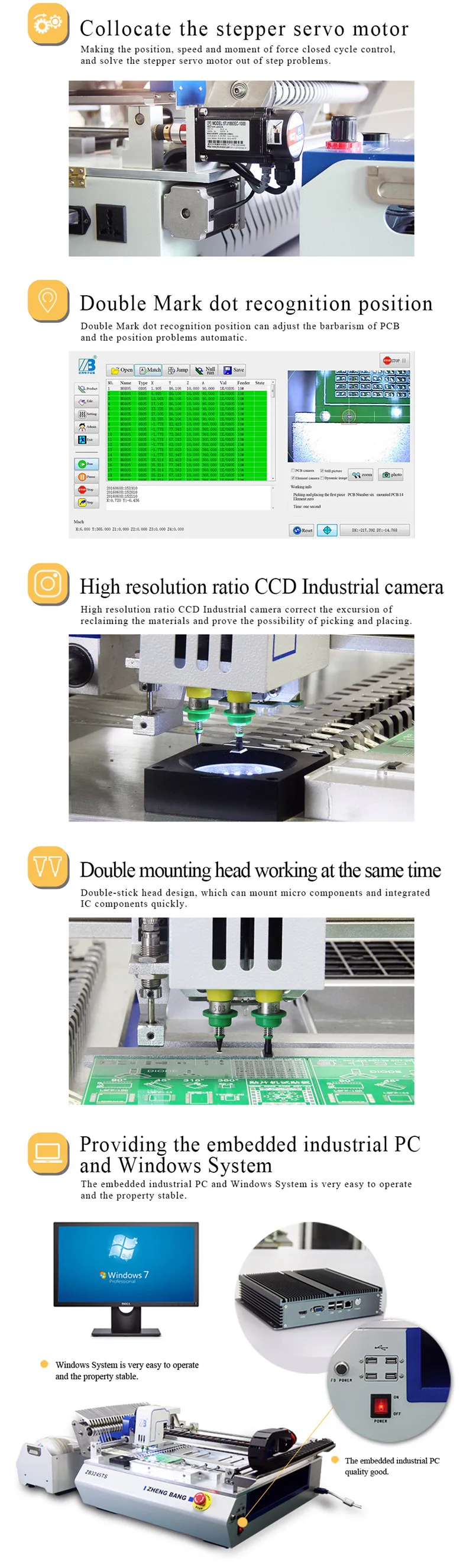

Визуальная система

Независимые исследования и разработки

Визуальная система

Визуальная камера

Камера высокой четкости CCD

Визуальное количество

2 (Запчасти камеры, PCB камеры)

Способность идентификации

Макс. 20*20 мм

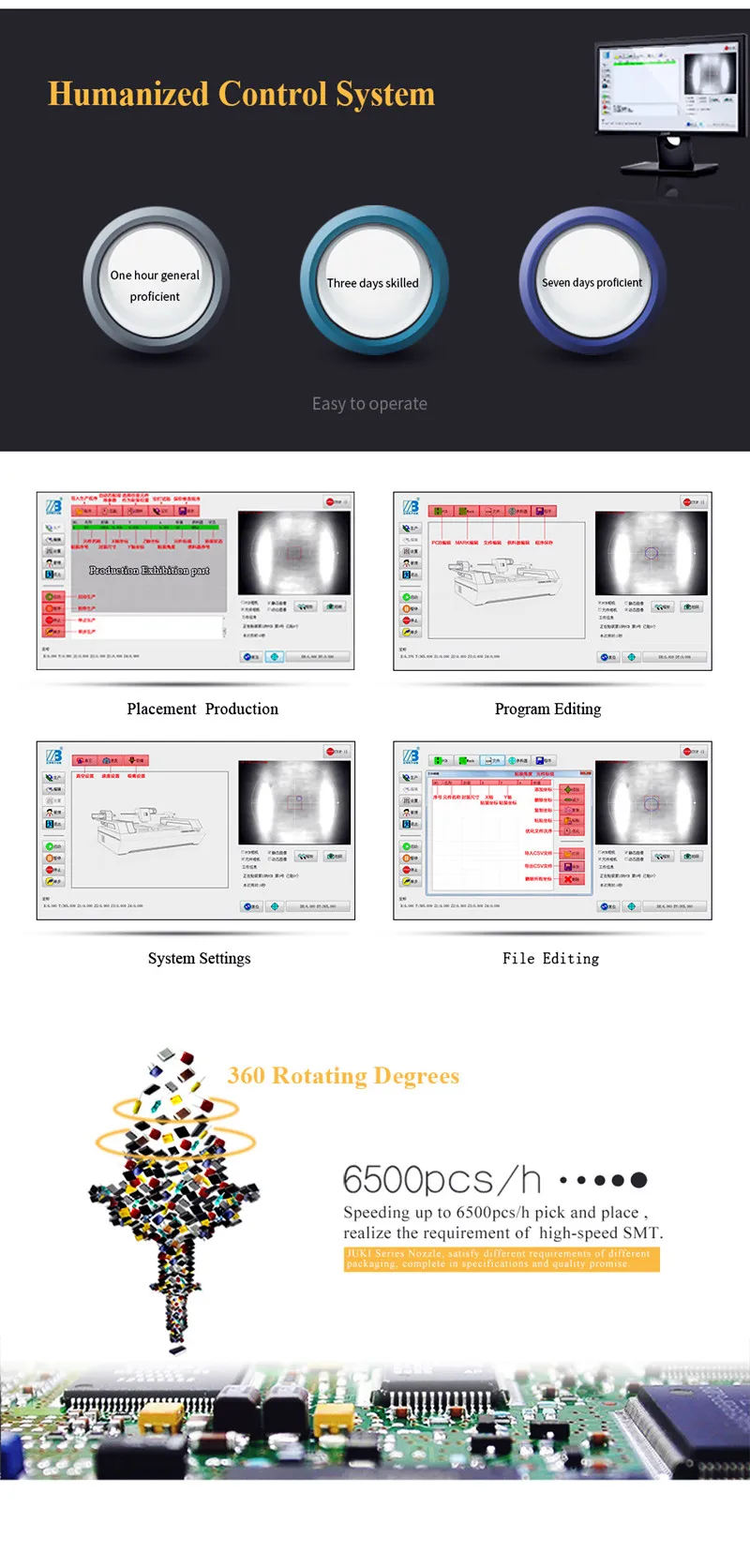

Система управления

Система ПК

Microsoft WIN7

Операционное программное обеспечение

Независимые исследования и разработки

Совместимый формат файлов

CSV, TXT. Формат файла

Режим программирования

Поддержка онлайн и Оффлайн

Давление

0,4 МПа (встроенный насос)

Основной параметр

Степень вакуума

Минус 92 кПа

Мощность

150 Вт

Источник питания

AC220V 50 Гц

Размер основного двигателя

L 830 * W 730 * H375 мм

Размер фидера материалов

Д 235 * Ш 700 * в 245 мм

Вес нетто

56 кг

Вес брутто

85 кг

Приблизительная посылка с размерами

1190*850*560 мм
