Плата с ЧПУ USB MACH3 100 кГц 4-осевой интерфейс драйвер контроллер движения плата драйвера
Foinnc Industry Accessories Store - Надежность 90%
Более 153 подписчиков, дата открытия магазина 04.03.2021
- Положительные оценки: 90% (161)
- Соответствие описанию: 90%
- Отвечает на сообщения: 90%
- Скорость отправки: 90%
Последнее обновление: 15.03.2022
9 Отзывов
19 Заказов
8 Отзывов
12 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов

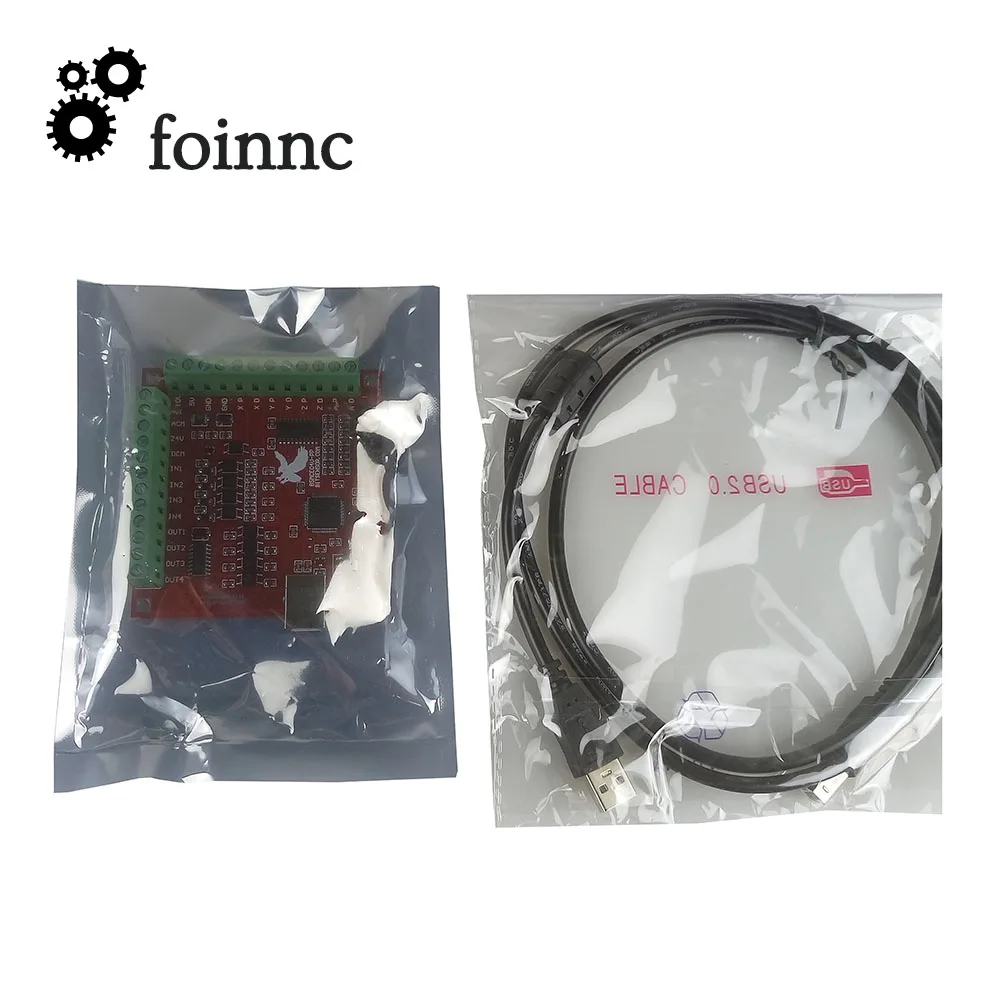

Упаковочный лист

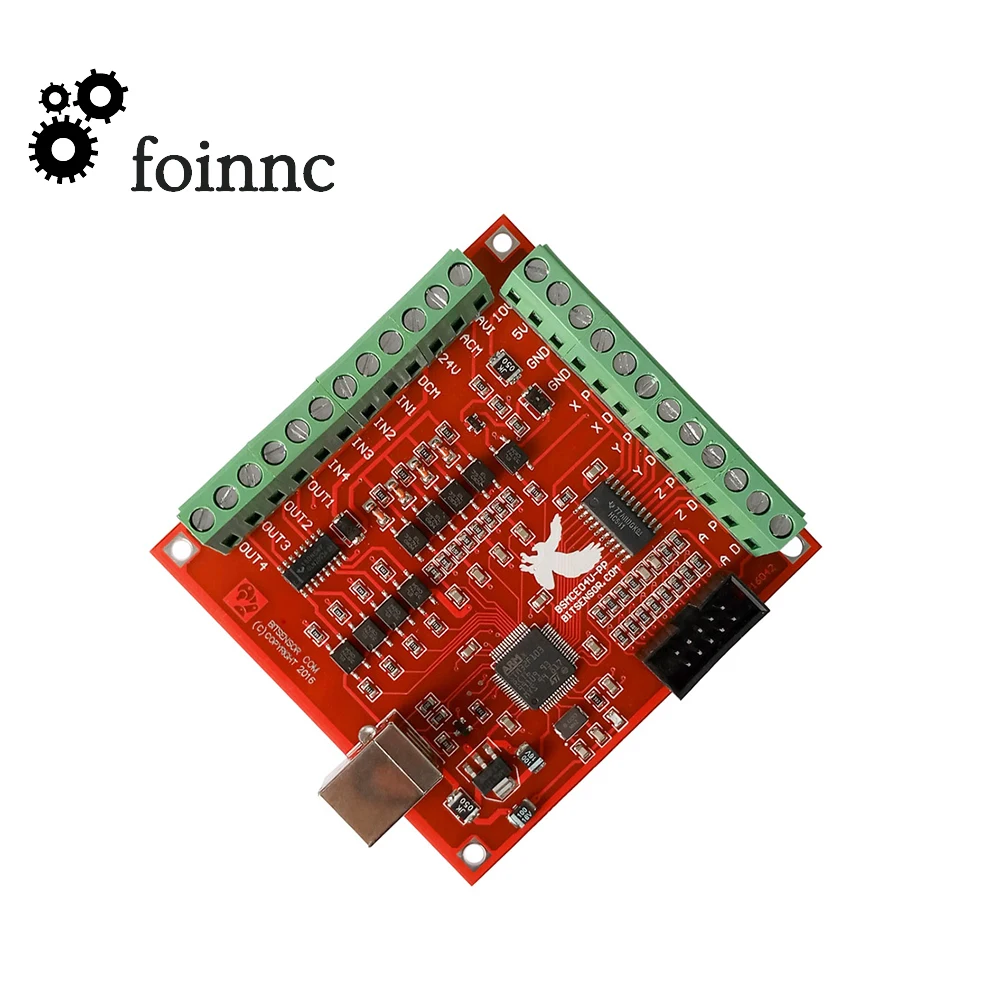

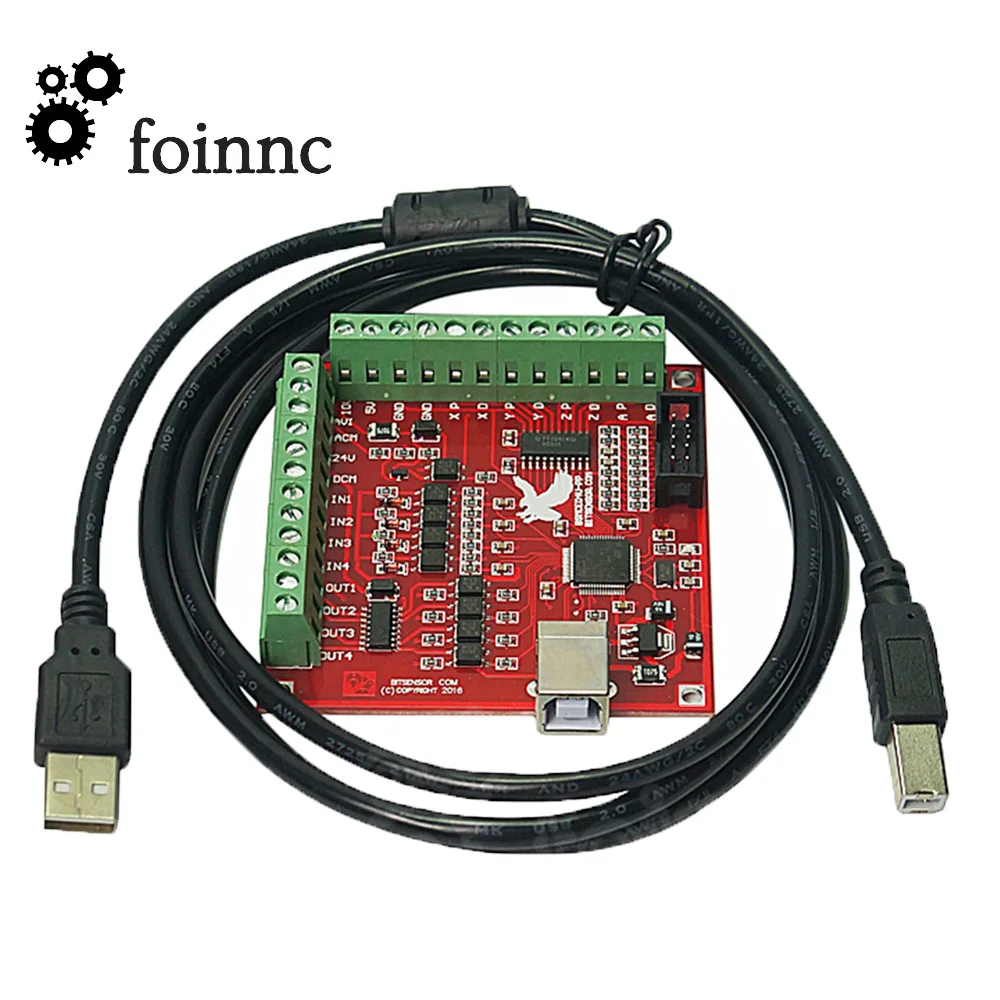

1 шт. Mach3 USB карта движения STB4100 V2.1
Особенности:
1. Поддержка для 4-осевого связь, вы можете подключить четыре привод шагового двигателя или; Сервоприводы2. Максимальная частота импульса 100 кГц, которая подходит для сервопривода или шагового двигателя;3. 4. Изолирующие входы opto-couplers общего назначения: можно подключить концевой выключатель, выключатель аварийной остановки, нулевой автоматический инструмент, домашний переключатель и т. д.4. Поддержка подключения электронного маховика; 5. Есть сигнал 0-10 В, вы можете использовать программное обеспечение mach3 для управления скоростью двигателя шпинделя.6. 4 изолированные реле общего назначения выходной интерфейс привода, может управлять четырьмя реле для управленияЗапуск шпинделя, вращение вперед и обратное вращение, насосы или другое устройство;7. 1 светодиодный статус, укажите Статус подключения на плате.
Размер:
1,2. Программное лицензионное приложение:Скопируйте лицензионные файлы «Mach1Lic.dat» из «папки программного обеспечения mach3» в C:\ Mach3Оригинальный файл, сбросить компьютер (необходимо сбросить компьютер, пожалуйста, не открывайте программное обеспечение грязно!)Способ выше лицензии только для самостоятельной сборки или учебы, а не для коммерческого использования.1,3. Установка программного обеспечения USB карты движения:Эта карта движения USB не требует установки драйвера USB, Windows2000/XP/Windows7, можетНепосредственно идентифицировать.1.3.1 подключение usb-кабеля к ПК и карте движения:Первая установка карты управления движением, занимает около 10 с, когда зеленые светодиодные фонари на движенииКарта управления, показывающая, что соединение успешно, верните следующие советы, когда выУстановите на свой компьютер:
1.3.2 установка плагина карты движения.Распакуйте usb move.zip, скопируйте или перетащите RnRMotion.dll в папку Mach3 \ PlugIns.
1.3.3 Запуск программного обеспечения Mach3, обсуждение «аппаратного плагина управления движением, который ощущается!»-этоПоказан. Пожалуйста, выберите «BSMotion-V2.0», вы также можете проверить», не спрашивайте меняЭто снова».
2.config для mach3:2,1 Mach3 X, Y, Z, ось конфигурации, как показано ниже: config => портыИ Булавки):
2,2 Настройка двигателя, как показано ниже: (конфигурация => Настройка двигателя)
2,3 меню Mach3 => Config => Homing/Limits dialog:Направление оси, зависит от «обратного»
2,4 Настройка входного сигнала:Есть 4 канала ввода общего назначения. Номер каналов от I1 до I4.Пример настроек входного сигнала: I1 подключен к аварийному выключателю, I2 подключен к 4 осямКонцевые выключатели, I3 соединен с 4 оси умный дом настенные переключатели, I4 соединен с запасный инструмент ноль, набор, как показано ниже:
2,5 Настройка выходных сигналов:Есть 4 выходных канала общего назначения (открытый сток), номер каналов от O1 доO4, mach3 Настройка, как показано ниже:
Выход управления кодом M3 1 выход, выходной порт управления кодом M4 2 выход, выход выключения M5 1 и output2.Выход M7 с кодовым управлением 3 выхода, выходной порт M8 с кодовым управлением 4 выхода, выход M9 с выключенным выходом 1 и output2.2,6 контроль скорости вращения шпинделя (0-10 В) Настройка:Есть выход сигнала 0-10 В на контрольной карте, может использоваться для подключения инвертора к управлениюСкорость вращения шпинделя.В соответствии с фактическими параметрами инвертора и шпинделя Установите максимальную скорость вращения шпинделя (например, 24000 об/мин). Как показано ниже: Меню Mach3 => Config => шкивы шпинделя:
Завершение настройки, Есть два способа контроля выходного значения 0 ~ 10 в.1. С помощью команды S. Такие как S20000 (скорость до 20000 ОБ/мин)2. Использование интерфейса Mach3 (скорость входного шпинделя и регулировка процентного SRO). Рисунок:
2,6 Mach3 MPG Настройка:Примечание: выбор электронного маховика 5 В Выходное напряжение моделей, более 5 В выход будетПовредите интерфейс ручного колеса, см. Следующую схему подключения:
Mach3 MPG Настройка:
Меню Mach3 => Config => порты и контакты => кодировщик/MPG'S
Свяжитесь с нами
Если у вас есть какие-либо вопросы, пожалуйста, ответьте мне свободно!
Оплата
Мы принимаем paypal ,Escrow, кредитные карты, T/T,Western Union,WebMoney Qiwi wallet и Brazil Boleto. Мы отправляем товары в течение 1-5 рабочих дней после получения оплаты. Заказы будут отменены, если оплата не будет получена в течение 10 дней с момента покупки.
Возврат
-Если вы получили неправильный или бракованный товар, пожалуйста, напишите нам в течение 7 дней с даты получения товара.-В течение 7 дней товар не может быть принят к возврату.-Если заказ неисправен, мы отправим вам запасные части после получения доказательства дефектных фотографий товаров, которые вы получили, и без дополнительной платы. Доставка и обработка не подлежат возврату.-Все возвраты должны включать в себя все оригинальные предметы, не поврежденные, в состоянии перепродажи, все упаковки, включая руководства, гарантийные формы и т. Д.
Доставка
-Пожалуйста, убедитесь, что указанный вами адрес верен. Если адрес неверный, посылка не может быть доставлена и отправлена обратно продавцу, покупатель должен оплатить первую и возвратную стоимость доставки.
Отзывы покупателей
Страна: MX Доставка: UPS Expedited 21.09.2021
Все как в публикации, это заняло некоторое время, но это вопрос UPS...
Страна: NL Доставка: Standard Shipping 02.11.2021
great device, fast delivery
L***e
Страна: BR Доставка: Standard Shipping 14.09.2021
recebi
L***o
Страна: IT Доставка: Standard Shipping 09.11.2021

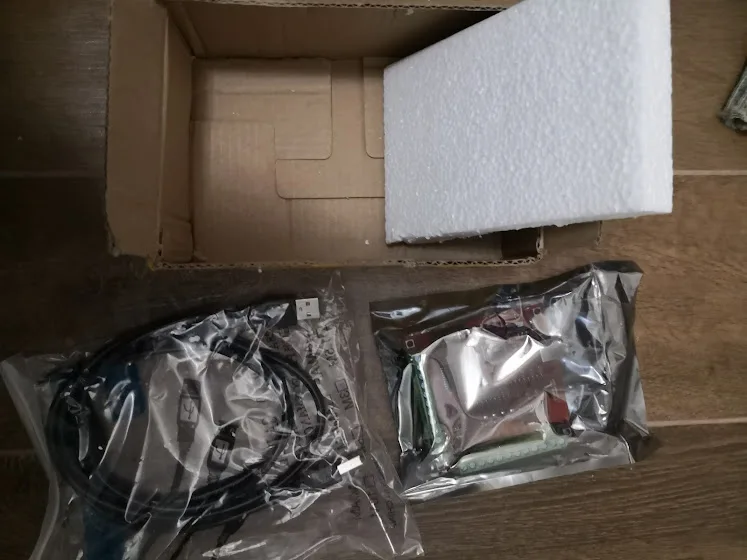

В описании карта сопровождается usb-кабелем и диском с тестовым программным обеспечением, но как вы можете видеть на фото диск с программным обеспечением Не был отправлен, сначала я связался с продавцом и сказал мне, что он сидит на нем по почте, но он ничего не прислал и больше не реагировал на электронные письма. Я Недоволен
