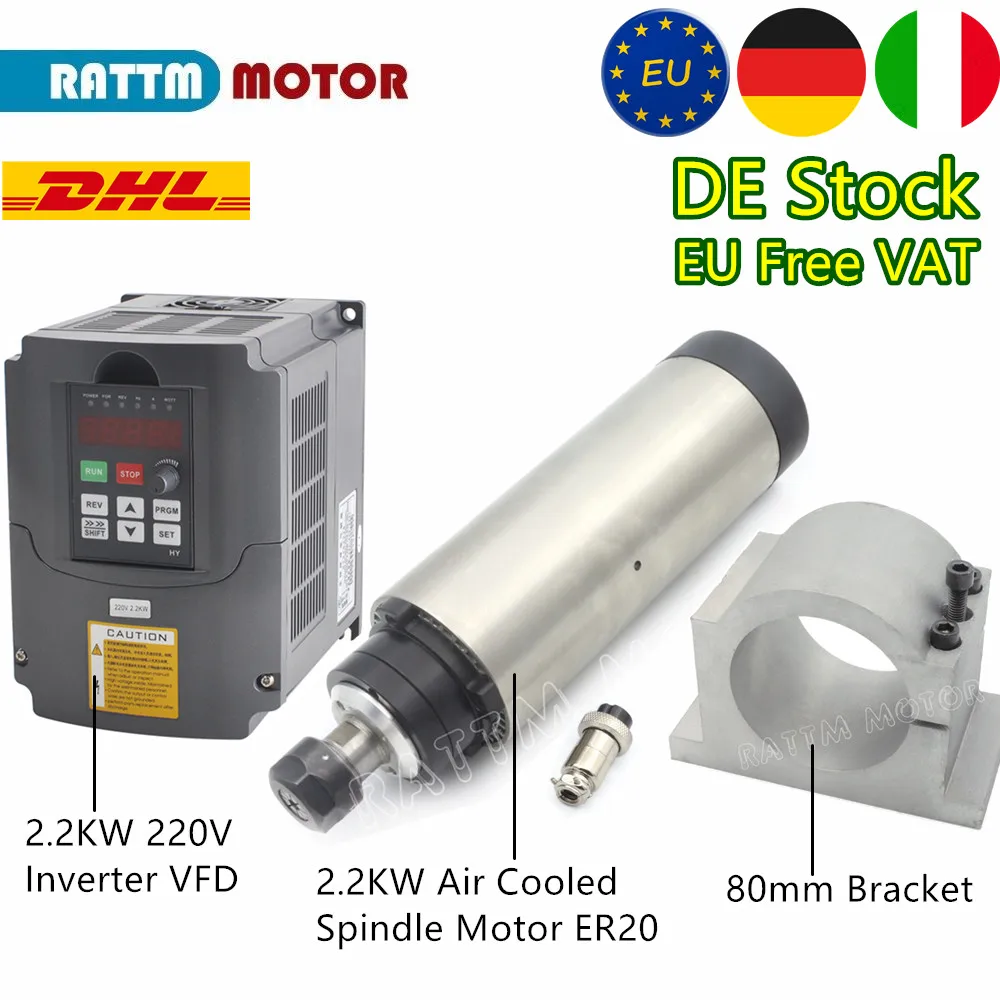

Бесплатная доставка для ЕС, комплект шпинделя ER20 с воздушным охлаждением, 220 В, кВт, инвертор, VFD, алюминиевый кронштейн 80 мм для фрезерного станка с ЧПУ

1x2,2 кВт ER20 двигатель шпинделя с воздушным охлаждением (220 В, 400 Гц, 24000 об/мин, 4 подшипника)

1x2,2 KWInverter 2HP 220V

1x80 мм литой алюминиевый кронштейн

Руководство по инвертору отправит по электронной почте.

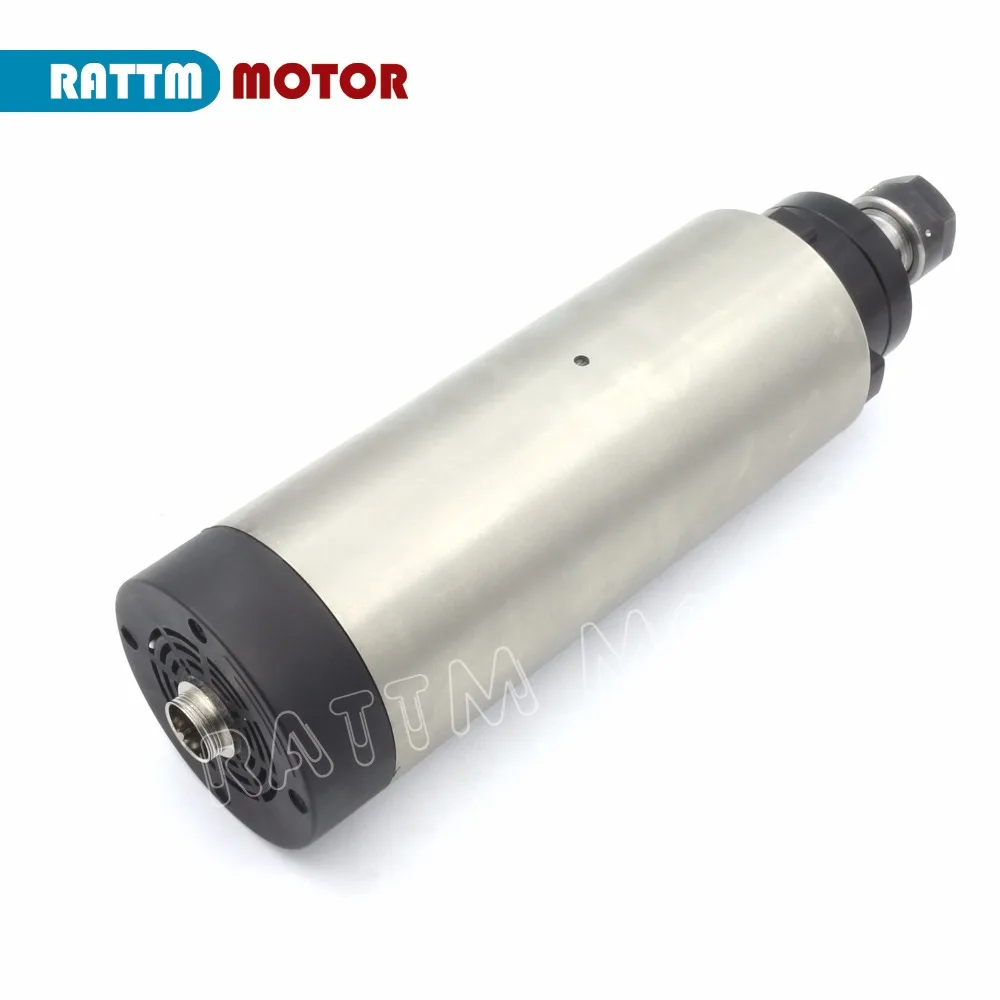

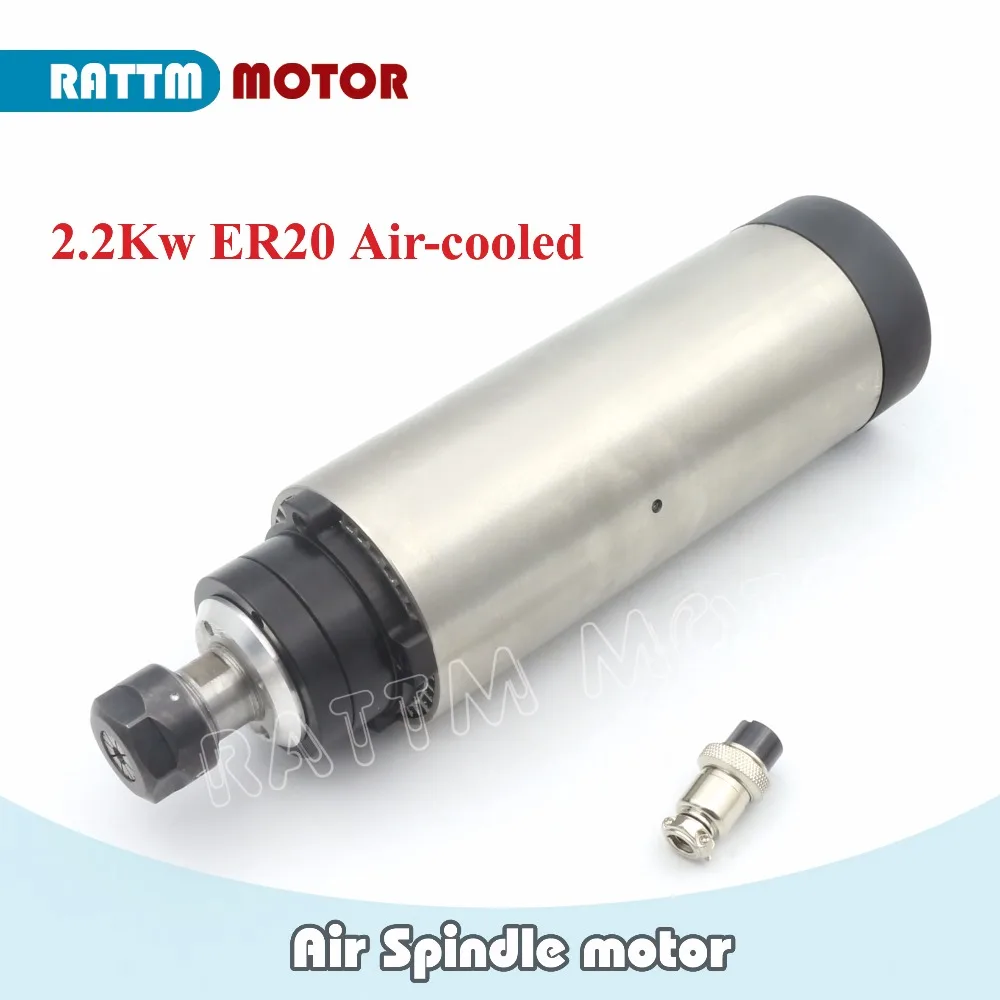

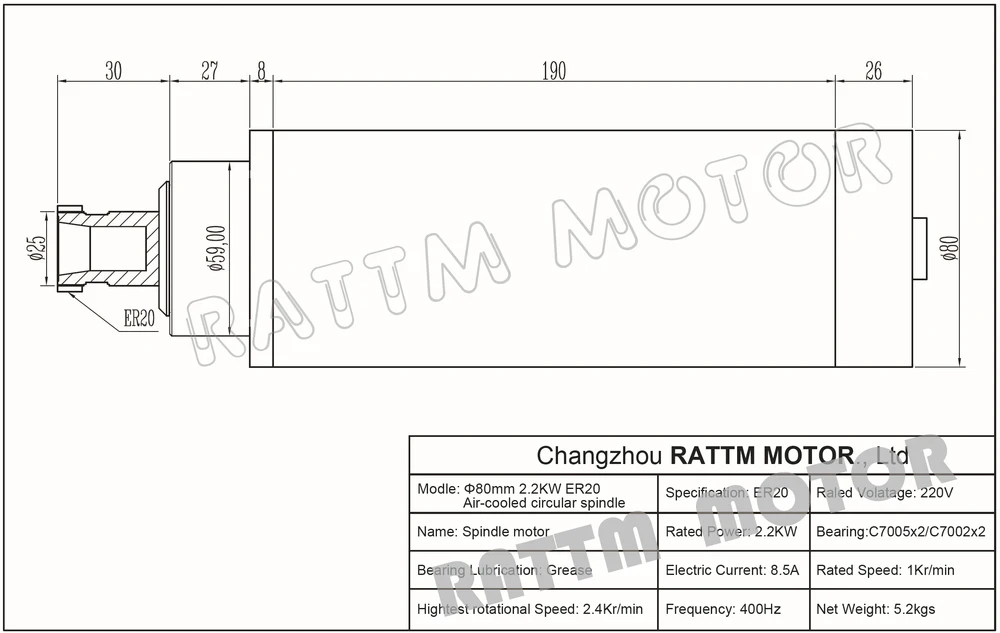

1. 2 кВт ER20 двигатель шпинделя с воздушным охлаждением, Гравировальный фрезерный помол

Спецификация:

Материал:Нержавеющая сталь

Размер:80x230 мм (средний диаметр корпуса: 80 мм x Длина: 230 мм)

Мощность:2,2 кВт

Напряжение:220 В переменного тока

Ток:8.5A

Частота:0-400 Гц

Скорость:0-24000 об/мин

Охлаждение:Воздушное охлаждение

Биение:Менее 0,05 мм

Точное Коническое отверстие:Менее 0,025 мм

Смазка подшипника:Смазка

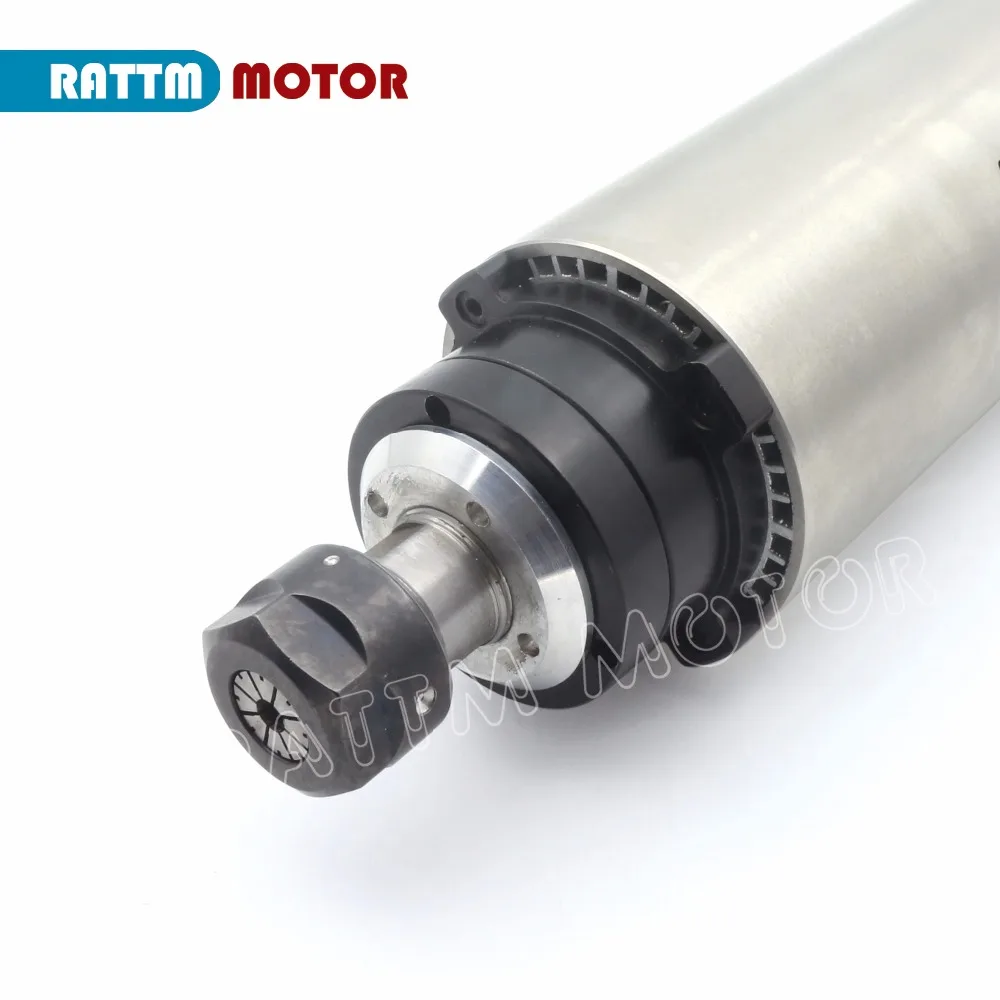

Размер цанги:ER20

Подшипники:4 подшипника (C7005x2 + C7002x2), класс P4, радиально-упорные подшипники

Вес нетто:5,2 кг

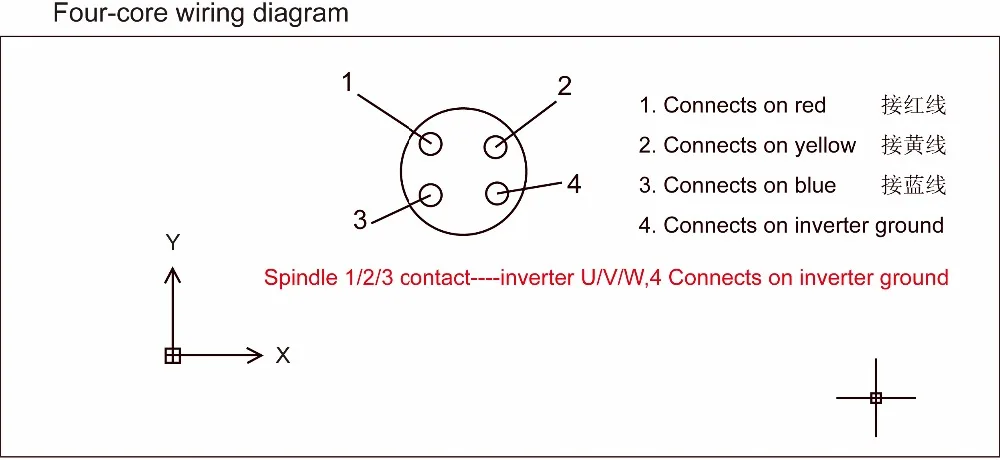

Интерфейс источника питания:Профессиональный авиационный интерфейс, интерфейс 1234 с маркировкой 123, соответственно, подключен к выходному концу инвертора (U, V, W), 4 провода заземления. Этот интерфейс должен быть безопасным на земле.

Основное применение:Дерево, алюминий, камень, металл, стекло, ПВХ, печатные платы и т. Д.

1) конструктивные особенности

1) высокоскоростные электрические главные подшипники используют высокоскоростные радиально-упорные шарикоподшипники класса C, комплекты осей нагрузки, улучшают скорость вращения шпинделя, поддерживая жесткость и точное шлифование.

2) вращение вала вручную. Вращение шпинделя на высокой скорости, вызванное повышением температуры, для устранения необходимости использования системы циркуляции охлаждающей жидкости.

2) инструкции по использованию

1) при использовании необходимо сначала подключить трубку для охлаждающей воды, сделать шпиндель подключить Охлаждающую воду, а затем запустить.

2) перед вождением поверните ручным шпинделем. Если сенсорный блок не гибкий, вы должны устранить неполадки, затем проверьте направление вращения шпинделя от конца шпинделя, чтобы посмотреть, должна ли спичка вращаться против часовой стрелки, необходимо заменить силовую проводку, чтобы сделать ее стабильной.

3) перед вождением Охлаждающая вода для шлифовки заготовки не может находиться в передней части крышки шпинделя, чтобы предотвратить сгорание входного двигателя и подшипника крышки переднего подшипника. Мотор не должен попадать в воду после включения двигателя, когда вы живете в шлифовании заготовки, чтобы открыть шлифование заготовок охлаждающей жидкостью. Сначала отключите охлаждающую жидкость заготовки, а затем закройте мотор шпинделя.

3) Обслуживание и обслуживание

1) моторизованный шпиндель с помощью номинального напряжения источника питания средней частоты, частота должна соответствовать параметрам технологии электрического шпинделя, скорость вращения моторизованного шпинделя может изменять частоту для регулировки, а также напрямую пропорциональное изменение напряжения.

2) Когда шпиндель временно не используется, следует использовать сжатый воздух для обдува воды охлаждающей жидкости, чтобы избежать ржавчины, заглушите отверстие. Поверхность шпинделя должна быть покрыта антикоррозийным маслом. Защитное устройство на конце вала, помещается в сухое место.

3) при замене шпинделя подшипников, лучший профессиональный и технический персонал от замены. Используйте специальные инструменты, катушка статора не снимается.

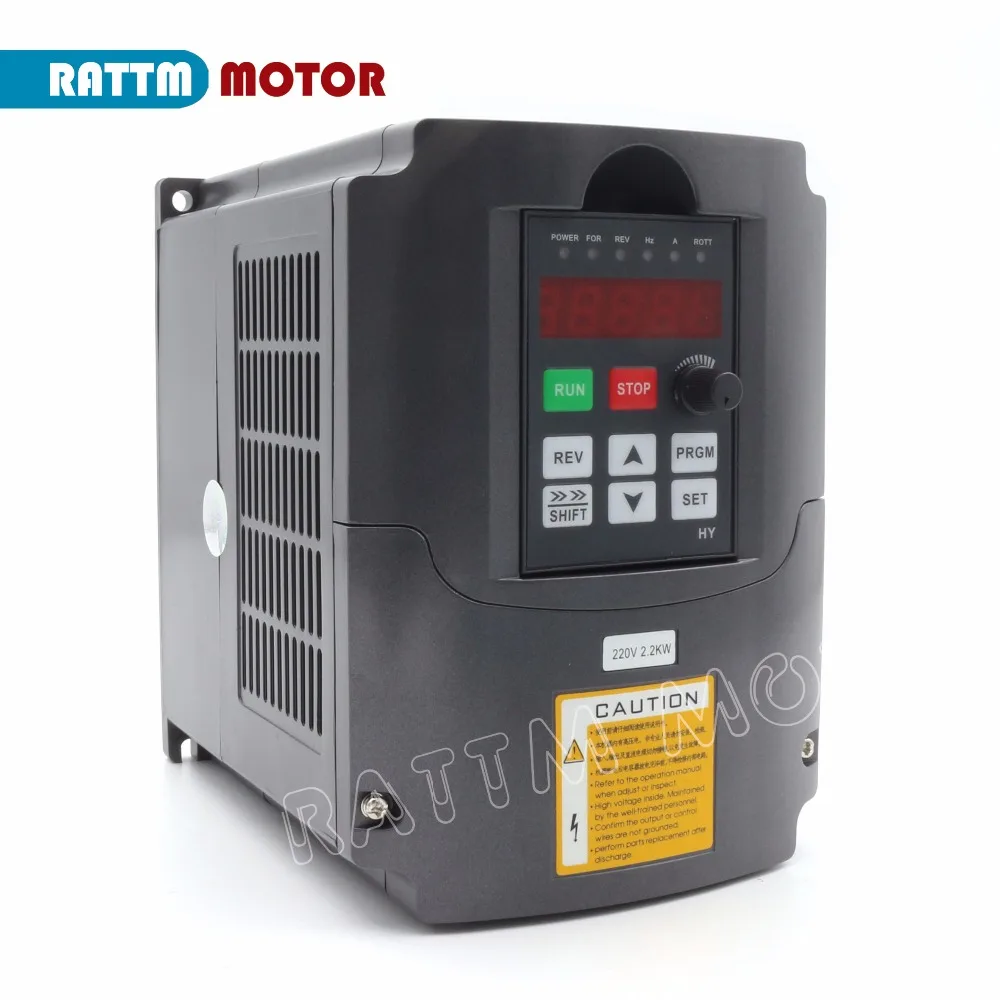

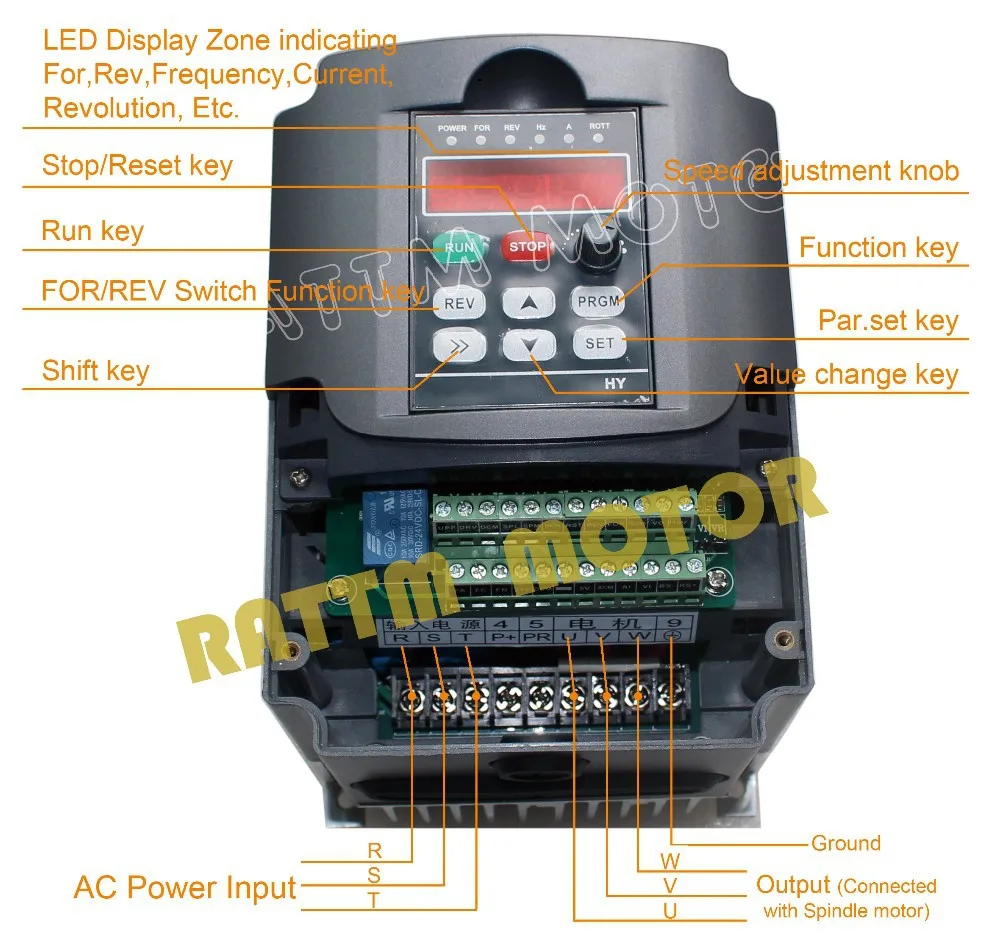

2. 2.2квт Инвертор VFD

Особенность продукта:

1) контроль PID; Усовершенствованное исчисление PID замкнутого цикла арифметики, быстрая скорость реагирования и высокая пригодность;

2) Функция Easy PLC может реализовать 16 ножек скорости и функцию управления инвертором;

3) порт связи RS485, использующий стандартное международное управление основной цепью MODBUS;

4) с чрезвычайно сильной защитой от помех

5) низкое выходное храповое усилие 150% Гц-, низкая скорость работы;

6) носитель регулируется на 16 кГц, совершенно Бесшумная рабочая среда;

7) Рабочая зона с широким напряжением, нормальная работа при 304-456 в;

8) техника автоматического регулирования напряжения (AVR) для обеспечения нагрузки инвертора;

9) различные методы управления как синхронизацией, так и несинхронизацией, динамически реализуют быстрый запуск без изменения тормозов;

10) с идеальной защитой от ошибок и возможностью запуска короткого замыкания;

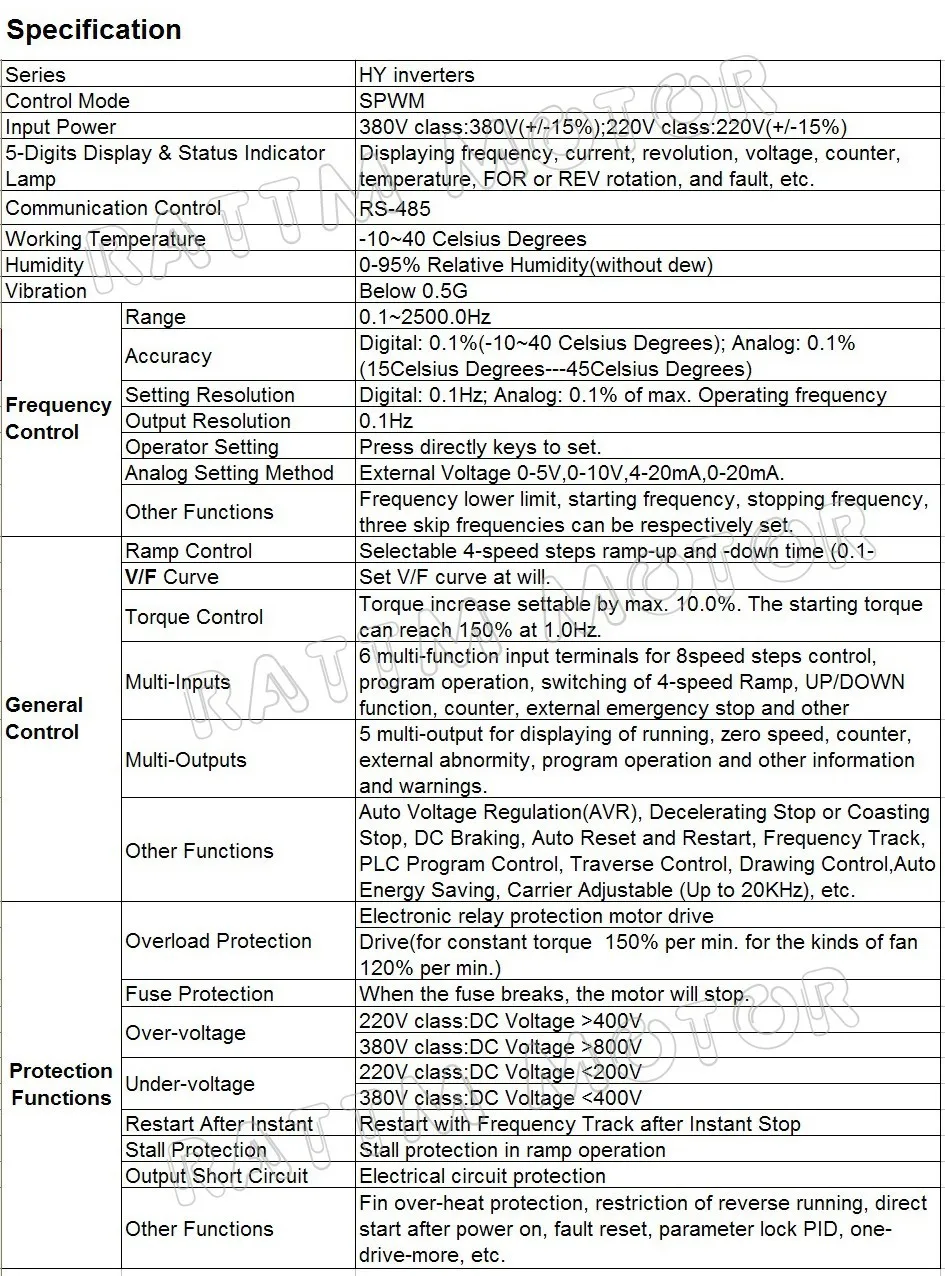

Технические параметры:1) Входное напряжение: 220 В (+/-15%), а также 380 В (+/-15%), пожалуйста, свяжитесь с нами для получения товара на складе.2) Выходное напряжение 208Vac-240VAC3) Входная частота: 48-63 Гц4) Выходная частота: 0-400 Гц5) фаза ввода: 1 или 3 фазы6) Выходная Фаза: 3 фазы7) Гарантия: 1 год со дня покупки

Преимущество:

1)Режим управления SPWM, он очень прост в использовании и удобен;

2) функции защиты очень сильны;

3) Защита ребер от перегрева; 3) Защита ребер от перегрева;

4) защита от перегрузки;

5) защита предохранителя;

6) перезапуск после мгновенной остановки, защита от останова;

7) мощная функция;

8) надежное качество.

Параметры

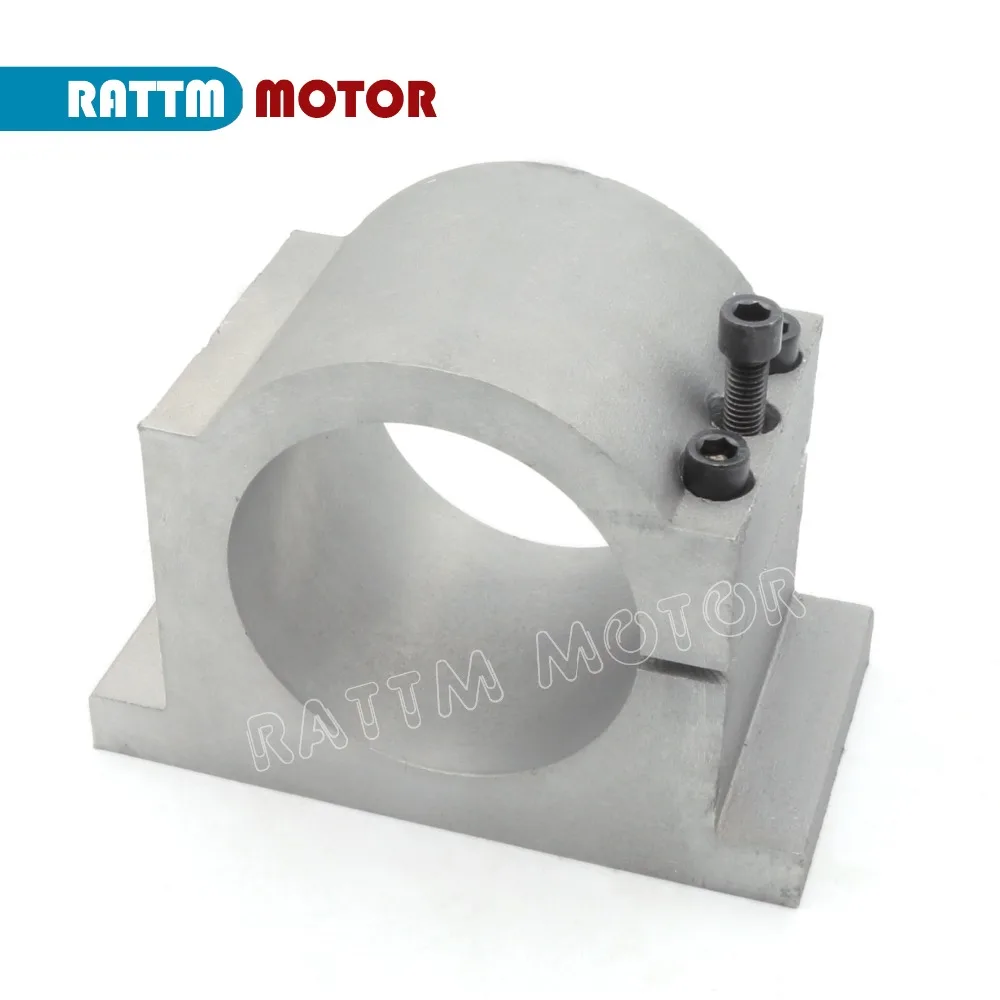

3. 80 мм литой алюминиевый кронштейн
