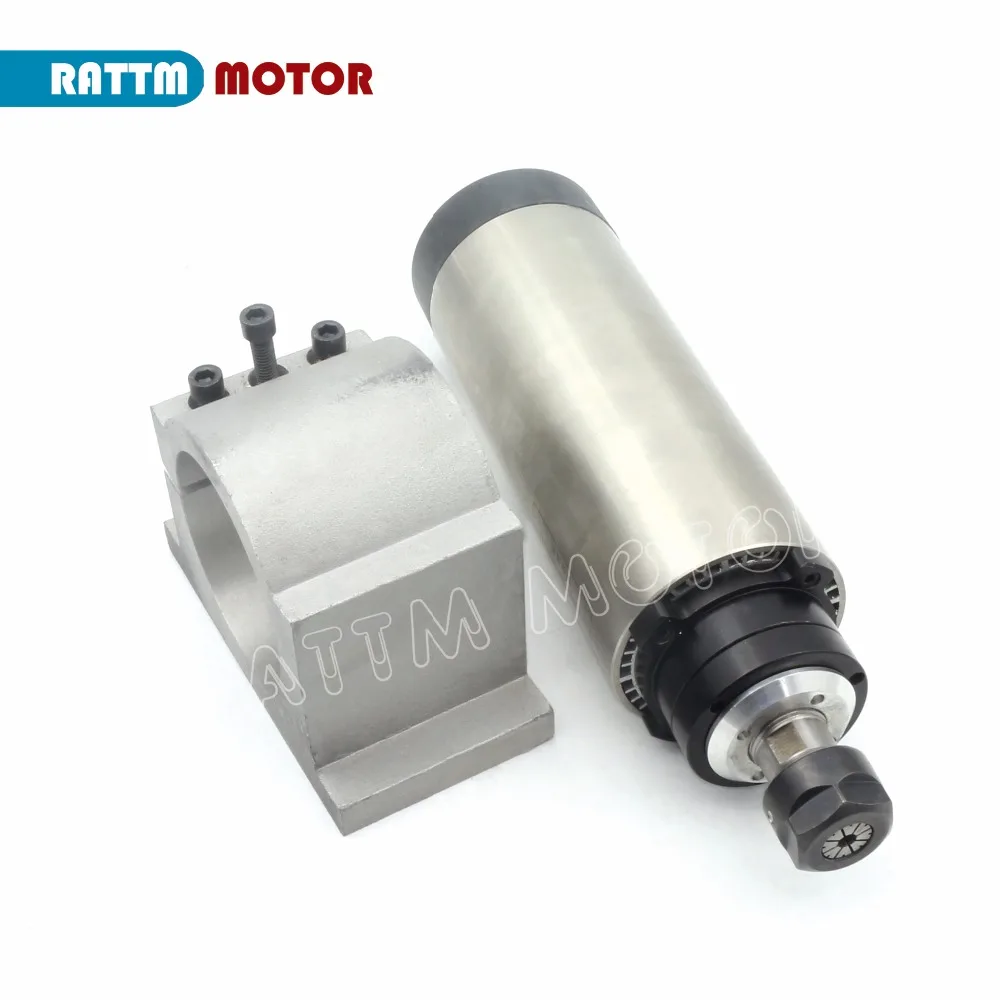

Комплект шпинделя с воздушным охлаждением, 220 кВт, 24000 в, ER20, обмин, 4 подшипника с зажимом 80 мм для токарного фрезерного станка

Посылка:

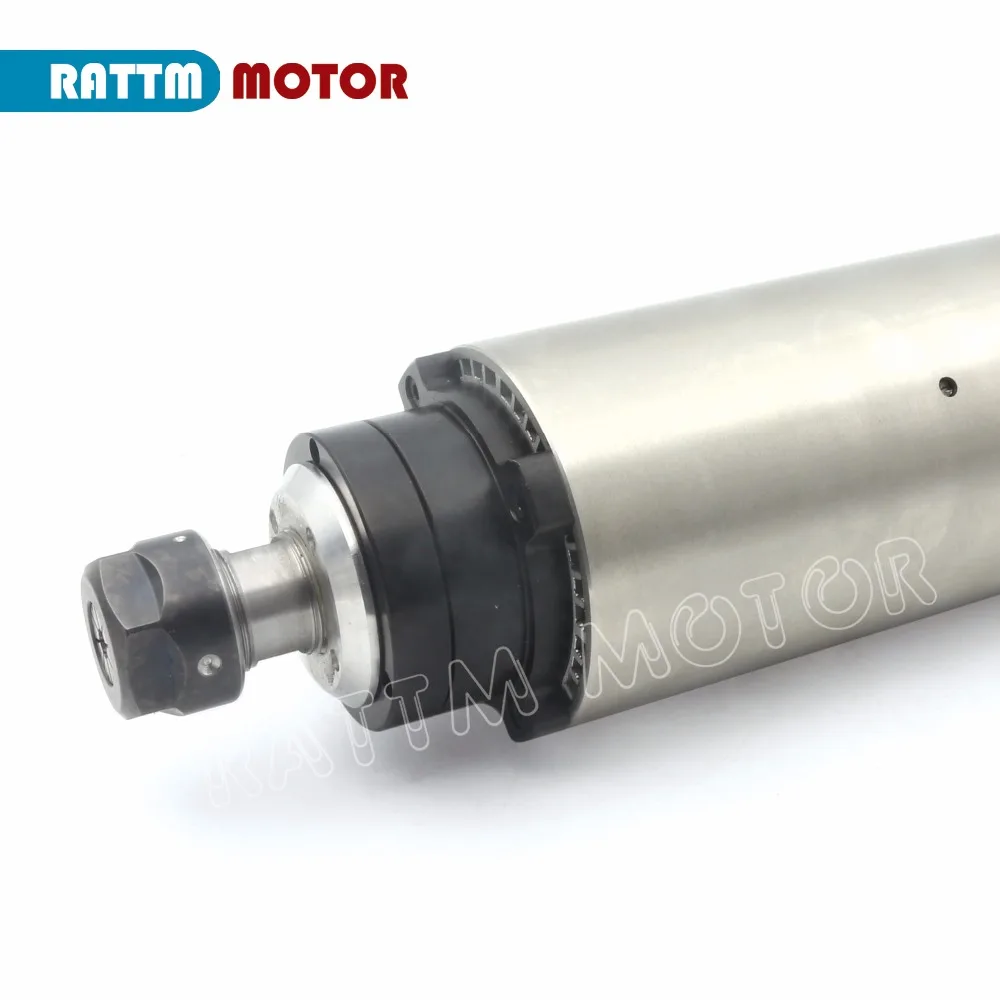

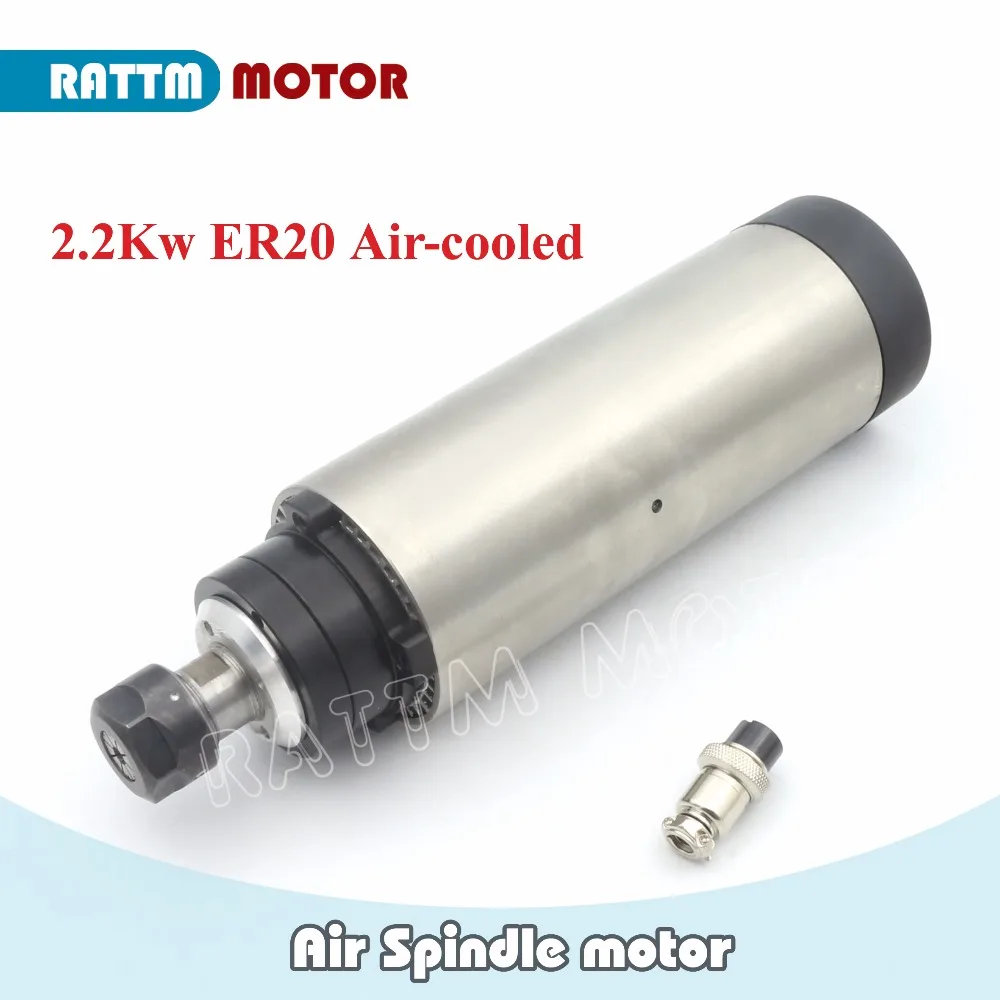

1 x двигатель шпинделя с воздушным охлаждением 2,2 кВт(ER20, 220 В, 400 Гц, 24000 об/мин, 4 подшипника)

1x80 мм литой алюминиевый кронштейн

Вспомогательные продукты:

Http://www.aliexpress.com/store/product/Variable-Frequency-Drive-VFD-Inverter-2-2KW-2HP-220V-or-110VAC/907217_695202336.html

Http://www.aliexpress.com/store/product/Variable-Frequency-Drive-VFD-Inverter-3KW-2HP-220V-or-110VAC/907217_734070950.html

Спецификация:

Материал:Нержавеющая сталь

Размер:80x230 мм (средний диаметр корпуса: 80 мм x Длина: 230 мм)

Мощность:2,2 кВт

Напряжение:220 В переменного тока

Ток:8.5A

Частота:0-400 Гц

Скорость:0-24000 об/мин

Охлаждение:Воздушное охлаждение

Точность:0,003 -- 0,005

Биение:Менее 0,05 мм

Смазка подшипника:Смазка

Размер цанги: ER203,175 мм, 4 мм, 6 мм, 8 мм, 10 мм, 12,7 мм (один шпиндель с 1 цангой)

Подшипники:4 подшипника (C7005x2 + C7002x2), класс P4, радиально-упорные подшипники

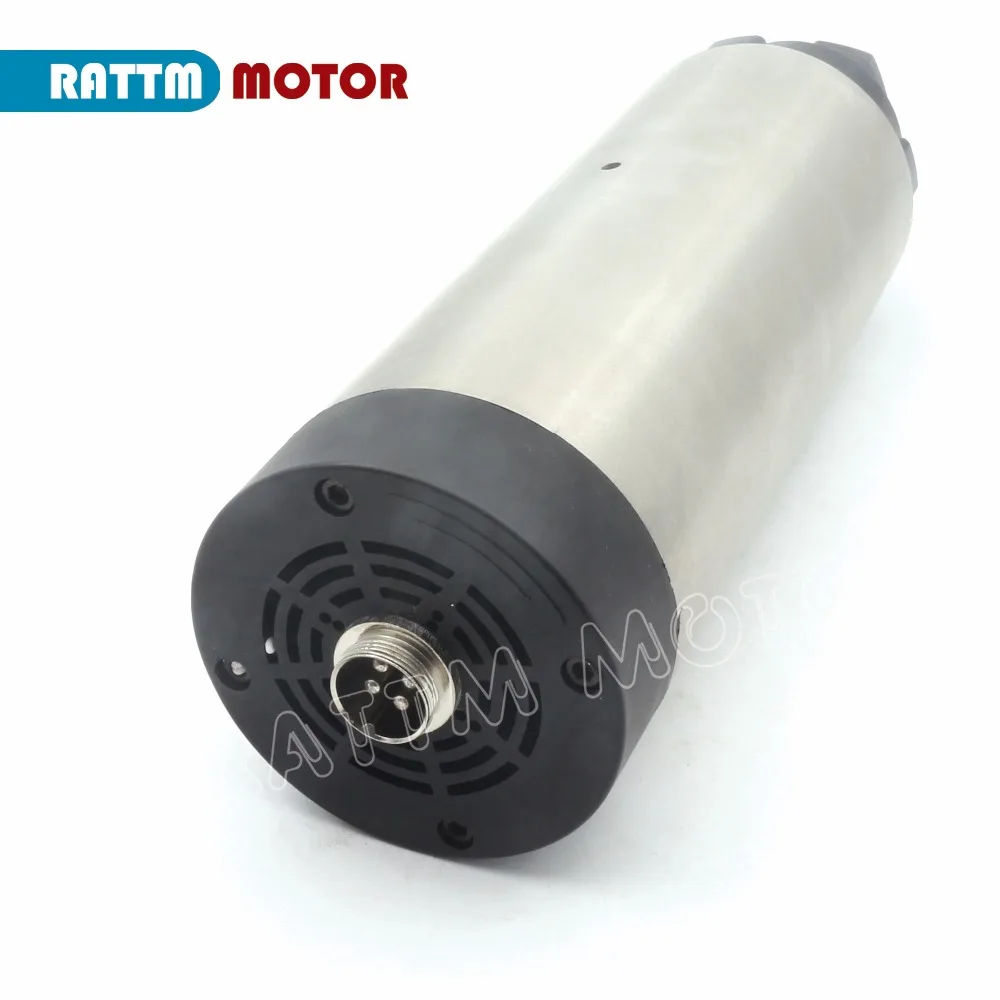

Интерфейс питания:Дополнительная Водонепроницаемая воздушная вилка GX16, имеются маркировки 1234123, которые были подключены к источнику питания инвертора (U, V, W), 4 подключены к заземлению инвертора.

Вес нетто:5,2 кг

Основное применение:Дерево, алюминий, камень, металл, стекло, ПВХ, печатные платы и т. Д.

1. Конструктивные особенности

1) высокоскоростные электрические главные подшипники используют высокоскоростные радиально-упорные шарикоподшипники класса C, комплекты осей нагрузки, улучшают скорость вращения шпинделя, поддерживая жесткость и точное шлифование.

2) вращение вала вручную. Вращение шпинделя на высокой скорости, вызванное повышением температуры, для устранения необходимости использования системы циркуляции охлаждающей жидкости.

2. Инструкция по использованию

1) при использовании необходимо сначала подключить трубку для охлаждающей воды, сделать шпиндель подключить Охлаждающую воду, а затем запустить.

2) перед вождением поверните ручным шпинделем. Если сенсорный блок не гибкий, вы должны устранить неполадки, затем проверьте направление вращения шпинделя от конца шпинделя, чтобы посмотреть, должна ли спичка вращаться против часовой стрелки, необходимо заменить силовую проводку, чтобы сделать ее стабильной.

3) перед вождением Охлаждающая вода для шлифовки заготовки не может находиться в передней части крышки шпинделя, чтобы предотвратить сгорание входного двигателя и подшипника крышки переднего подшипника. Мотор не должен попадать в воду после включения двигателя, когда вы живете в шлифовании заготовки, чтобы открыть шлифование заготовок охлаждающей жидкостью. Сначала отключите охлаждающую жидкость заготовки, а затем закройте мотор шпинделя.

3. Обслуживание и обслуживание

1) моторизованный шпиндель с помощью номинального напряжения источника питания средней частоты, частота должна соответствовать параметрам технологии электрического шпинделя, скорость вращения моторизованного шпинделя может изменять частоту для регулировки, а также напрямую пропорциональное изменение напряжения.

2) Когда шпиндель временно не используется, следует использовать сжатый воздух для обдува воды охлаждающей жидкости, чтобы избежать ржавчины, заглушите отверстие. Поверхность шпинделя должна быть покрыта антикоррозийным маслом. Защитное устройство на конце вала, помещается в сухое место.

3) при замене шпинделя подшипников, лучший профессиональный и технический персонал от замены. Используйте специальные инструменты, катушка статора не снимается.

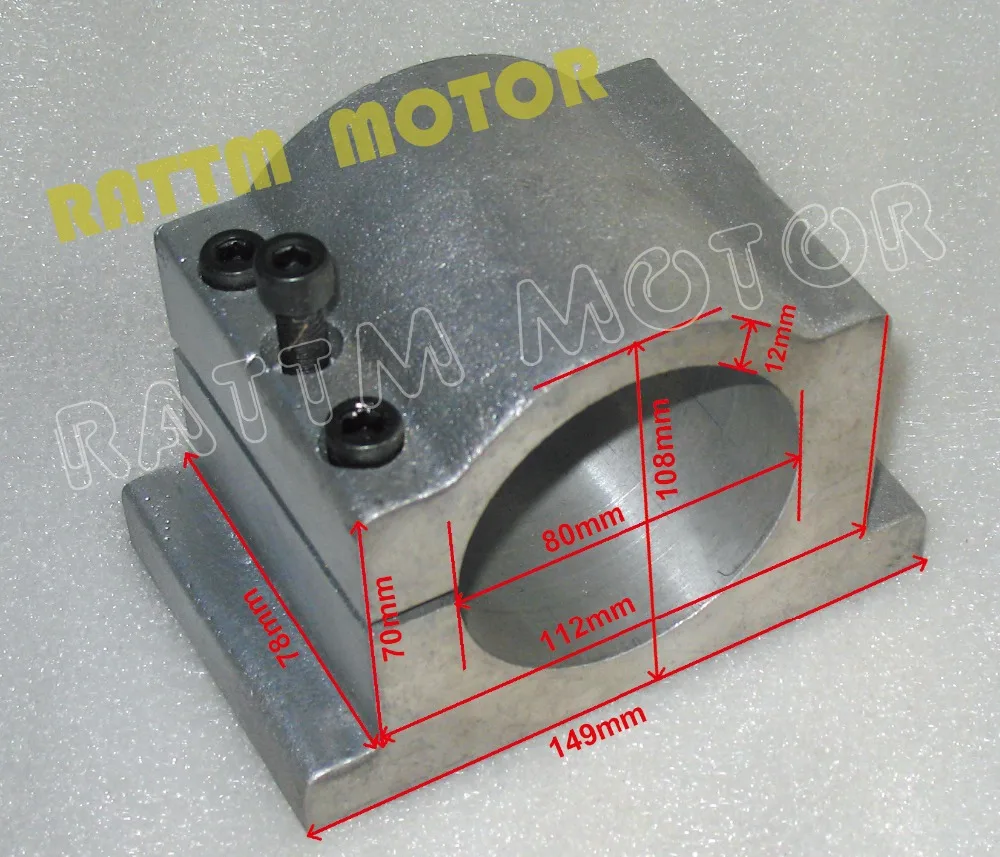

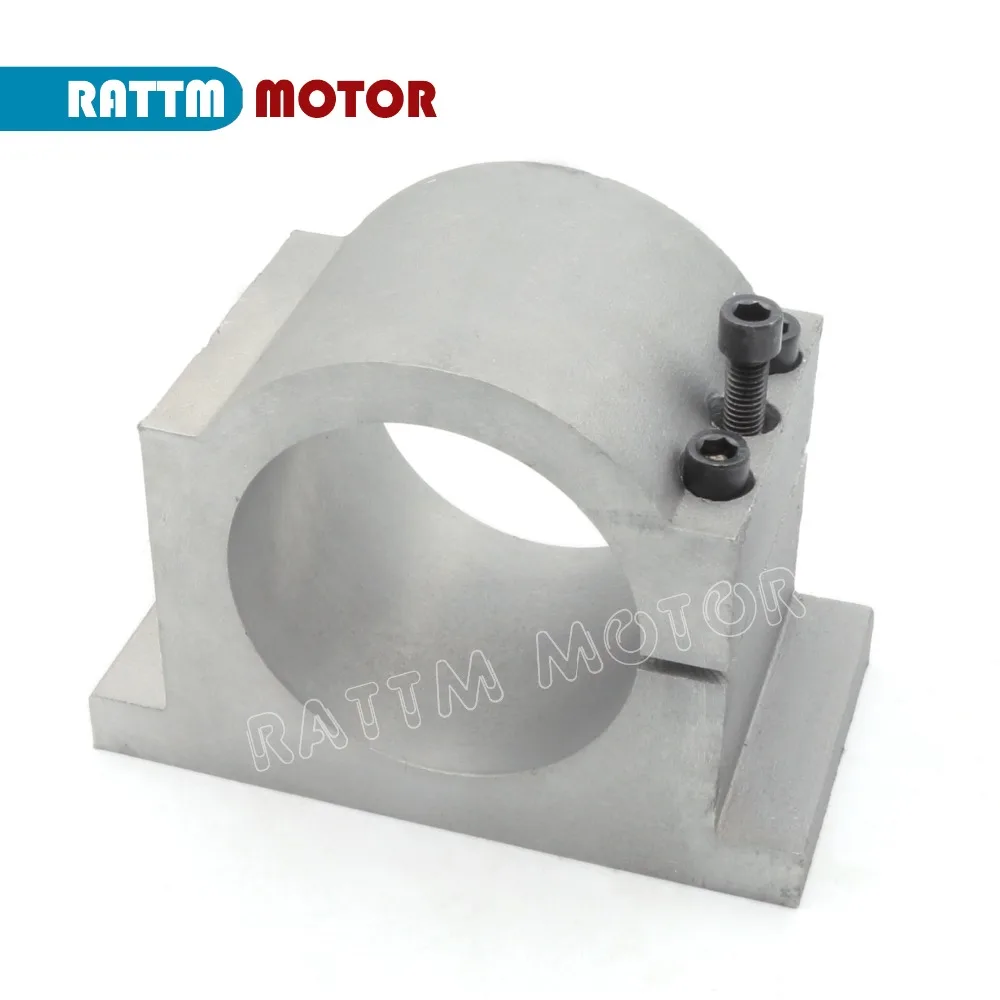

2) 80Мм литой алюминиевый кронштейн

Диаметр: 80 мм
