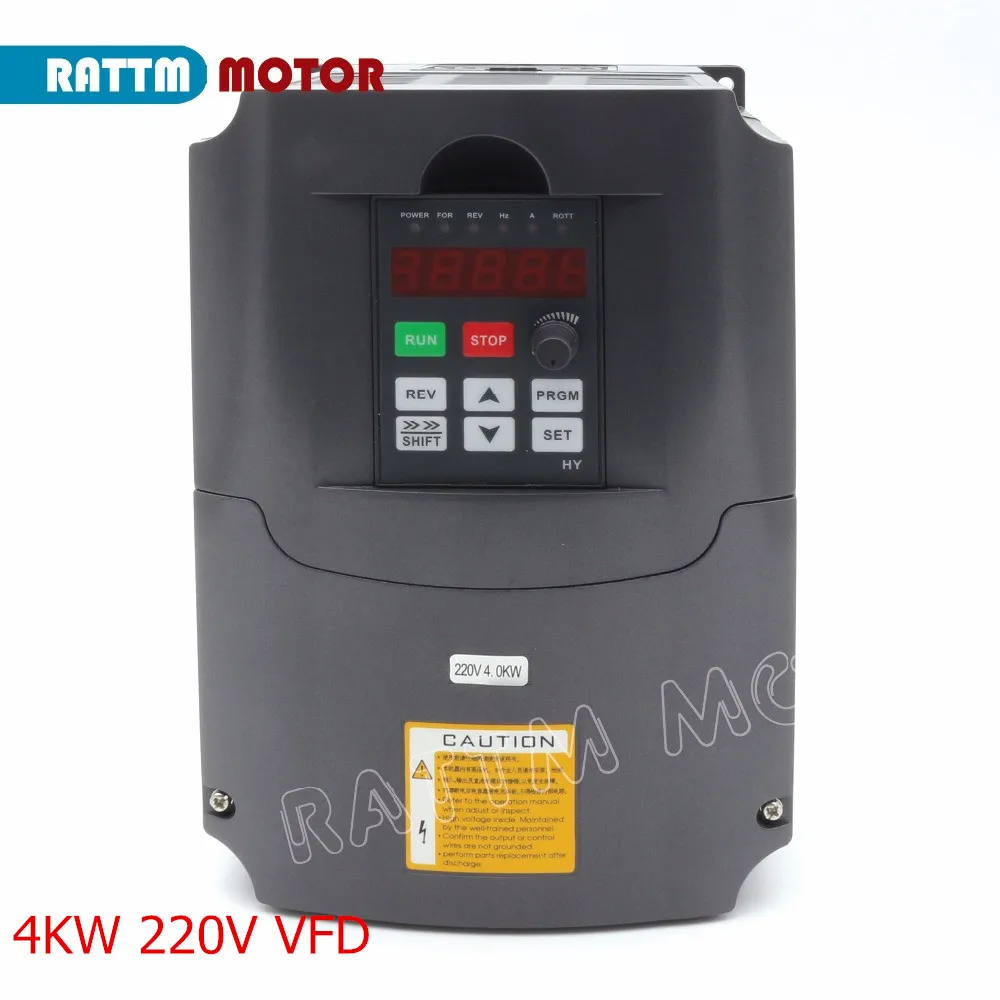

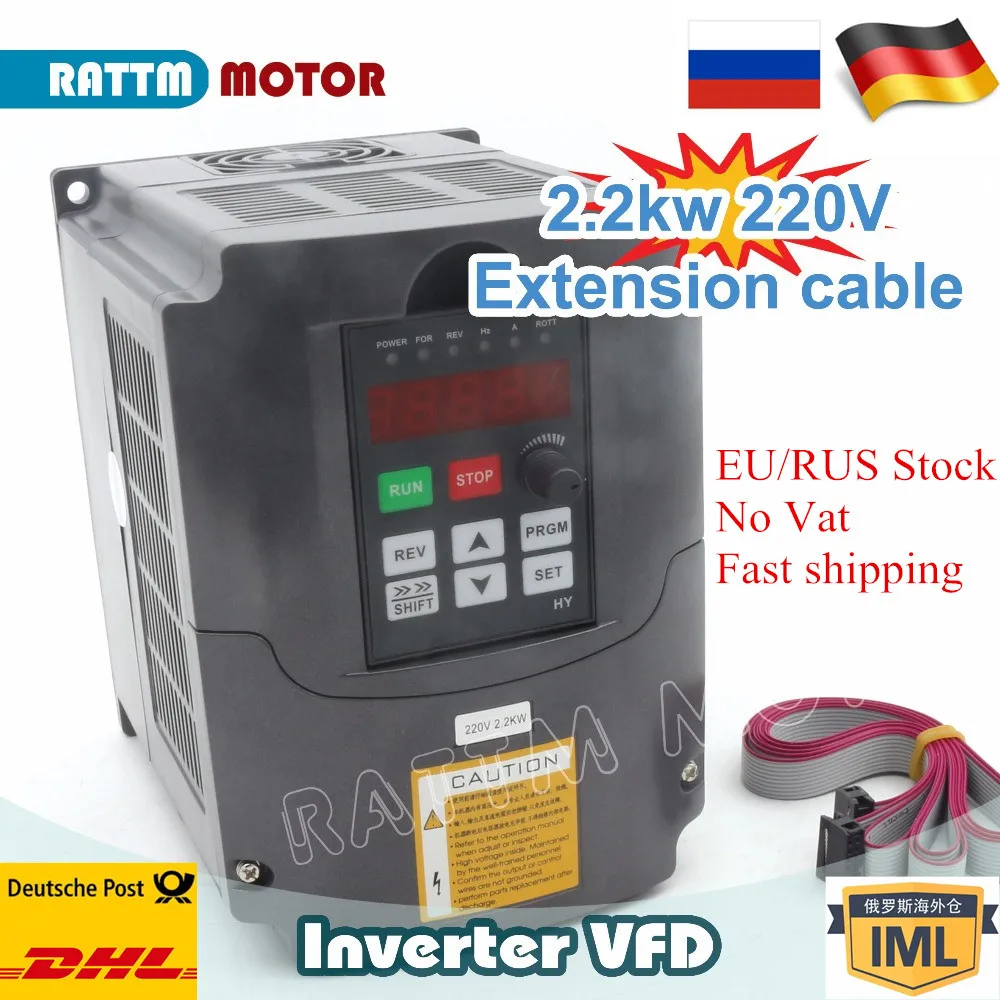

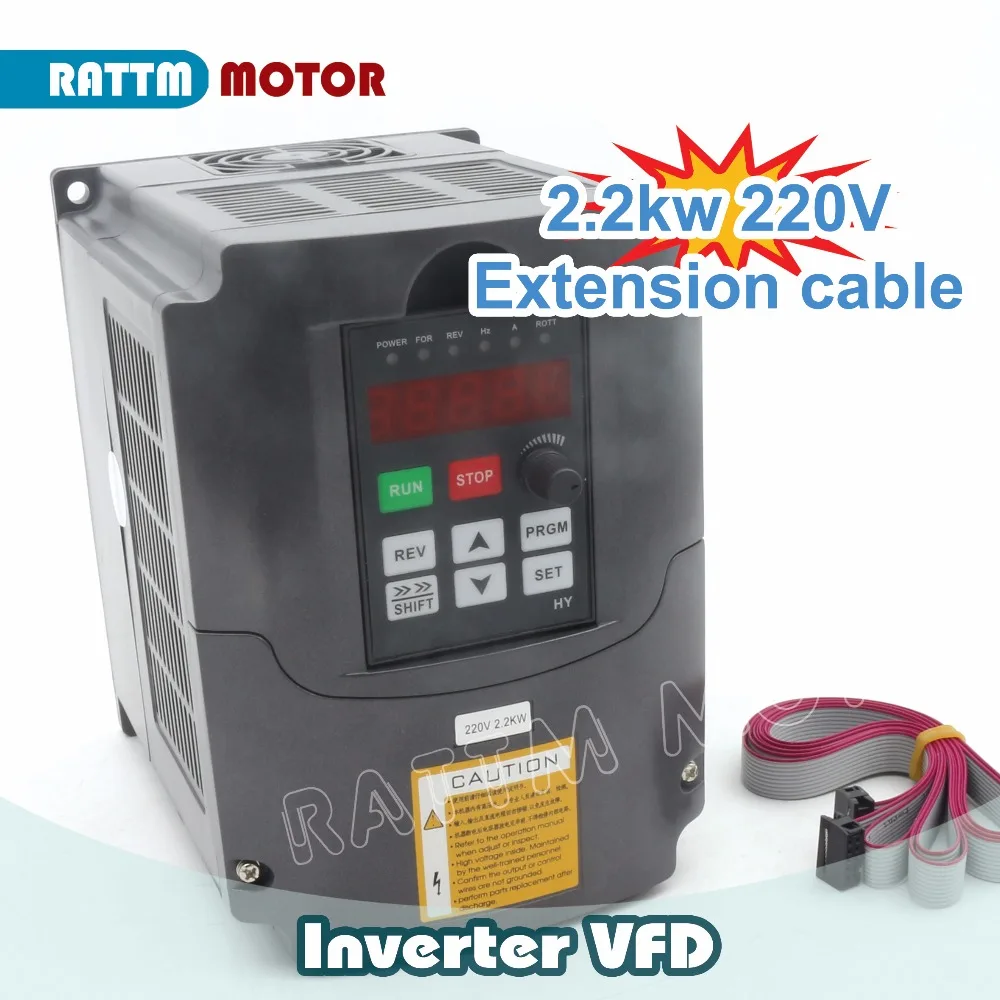

Преобразователь частоты переменного тока, 220 кВт, 3 кВт, 3 кВт, 4 кВт, кВт

1 x инвертор 220 кВт/3 кВт/4 кВт/380 кВт/кВт в/в (на ваш выбор)

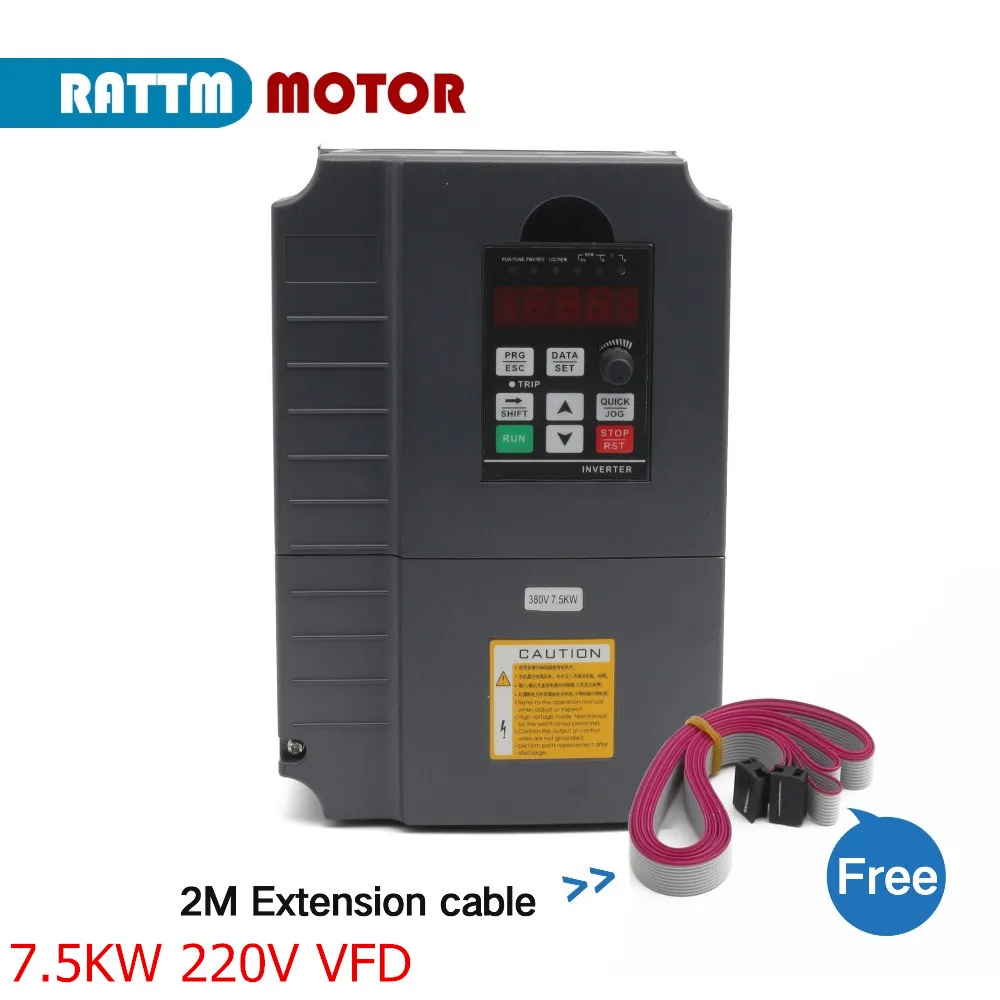

1 х Удлинительный кабель

Руководство пользователя на английском языке:

Https://drive.google.com/file/d/0B49xwe9ffk3fZ3VWR3NHMjB6VkU/view?usp=sharing

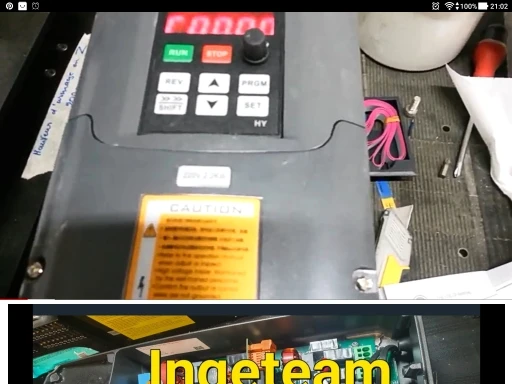

Настройка Видео:Https://www.youtube.com/watch?v=1-D1gscZQvA

Https://www.youtube.com/watch?v=Q9912w665RA

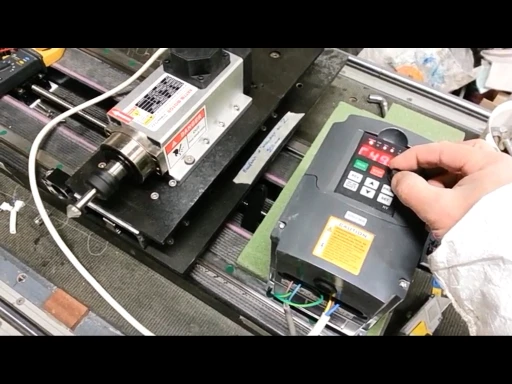

Настройка шпинделя:Https://www.youtube.com/watch?v=Tdn_KANxff4

Особенность продукта:

1) контроль PID; Усовершенствованное исчисление PID замкнутого цикла арифметики, быстрая скорость реагирования и высокая пригодность;

2) Функция Easy PLC может реализовать 16 ножек скорости и функцию управления инвертором;

3) порт связи RS485, использующий стандартное международное управление основной цепью MODBUS;

4) с чрезвычайно сильной защитой от помех

5) низкое выходное храповое усилие 150% Гц-, низкая скорость работы;

6) носитель регулируется на 16 кГц, совершенно Бесшумная рабочая среда;

7) Рабочая зона с широким напряжением, нормальная работа при 304-456 в;

8) техника автоматического регулирования напряжения (AVR) для обеспечения нагрузки инвертора;

9) различные методы управления как синхронизацией, так и несинхронизацией, динамически реализуют быстрый запуск без изменения тормозов;

10) с идеальной защитой от ошибок и возможностью запуска короткого замыкания;

Технические параметры:1) Входное напряжение: 220 В (+/-15%)

2) Выходное напряжение: 0-220 В переменного тока

3) Входная частота: 48-63 Гц4) Выходная частота: 0-400 Гц5) фаза ввода: 1 или 3 фазы6) Выходная Фаза: 3 фазы

7) ток: 10А

8) Мощность: 2,2 кВт9) Гарантия: 1 год со дня покупки

Параметры

Серия

Инверторы HY

Режим управления

SPWM

Входная мощность

220 В класс: 220 В (+/-15%)

5-значный дисплей и индикатор состояния

Отображение частоты, тока, оборотов, напряжения, счетчика, температуры, для или оборотов, а также неисправности и т. д.

Контроль связи

RS-485

Рабочая температура

-10 ~ 40 градусов Цельсия

Влажность

Относительная влажность 0-95% (без росы)

Вибрация

Менее 0,5 г

Частотный контроль

Диапазон

0,1 ~ 2500,0 Гц

Точность

Цифровой: 0.1%(-10 ~ 40 градусов Цельсия); Аналог: 0.1% (15 градусов Цельсия --- 45 градусов Цельсия)

Настройка разрешения

Цифровой: 0,1 Гц; Аналоговый: 0.1% от макс. рабочей частоты

Выходное разрешение

0,1 Гц

Метод настройки оператора

Нажмите непосредственно клавиши для установки.

Метод аналоговой настройки

Внешнее напряжение 0-5 В, 0-10 В, 4-20 мА, 0-20 мА.

Другие функции

Нижний предел частоты, начальная частота, частота остановки, можно установить соответственно три частоты пропуска.

Общий контроль

Управление пандусом

Выбираемые 4-скоростные шаги увеличения и уменьшения времени (0,1-6500 с).

V/FКривая

Установите V/F кривую по желанию.

Контроль крутящего момента

Увеличение крутящего момента устанавливается макс. на 10.0%. Пусковой момент может достигать 150% при 1,0 гц.

Мульти-входы

6 многофункциональных входных клемм для управления 8 шагами скорости, программной работы, переключения 4-скоростного пандуса, функции вверх/вниз, счетчика, внешней аварийной остановки и других функций.

Мультивыходы

5 многофункциональных выходов для отображения бега, нулевой скорости, счетчика, внешней нестабильности, работы программы и другой информации и предупреждений.

Другие функции

Автоматическое регулирование напряжения (AVR), остановка замедления или остановка наворота, торможение постоянного тока, автоматический сброс и перезапуск, Частотный трек, управление программой PLC, управление траверсом, управление чертежом, автоматическое энергосбережение, регулируемая носитель (до 20 кГц) и т. д.

Функции защиты

Защита от перегрузки

Электронный релейный защитный моторный привод

Привод (для постоянного крутящего момента 150% на мин. для видов вентиляторов 120% на мин.)

Защита от пламени

Когда предохранитель сломается, двигатель остановится.

Перенапряжение

220 В класс: напряжение постоянного тока> 400 В

380 В класс: напряжение постоянного тока> 800 в

Пониженное напряжение

220 В класс: напряжение постоянного тока <200 В

380 В класс: напряжение постоянного тока <400 В

Перезапуск после мгновенной остановки

Перезапуск с частотой после мгновенной остановки

Защита стойла

Защита стойла при эксплуатации пандуса

Выходное короткое замыкание

Защита электрической цепи

Другие функции

Защита ребра от перегрева, ограничение обратного хода, прямой запуск после включения питания, сброс неисправности, блокировка параметров PID, одноприводное-больше и т. д.
