Core407I STM32F407IGT6 STM32F407 STM32 ARM Cortex-M4, основная плата для разработки с полной IOs

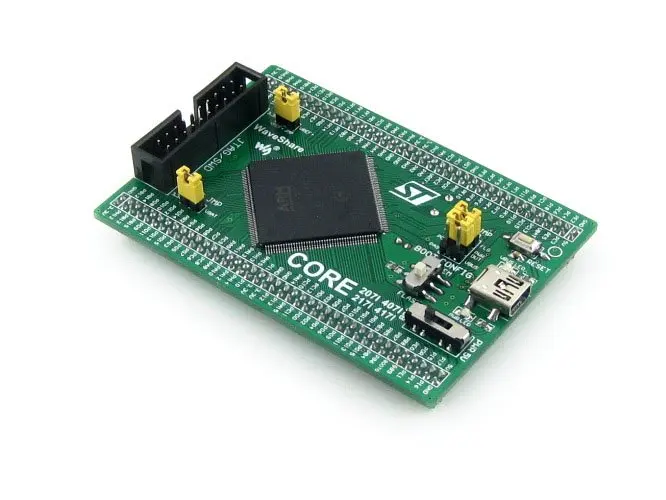

Core407I-это небольшая плата разработки STM32, которая имеетSTM32F407IGT6Устройство в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

В качестве минимальной готовой к запуску системы Core407I интегрирует интерфейс связи USB, JTAG/SWD Программирование/отладка интерфейс, часы цепи, управление питанием USB, выбор режима загрузки и так далее.

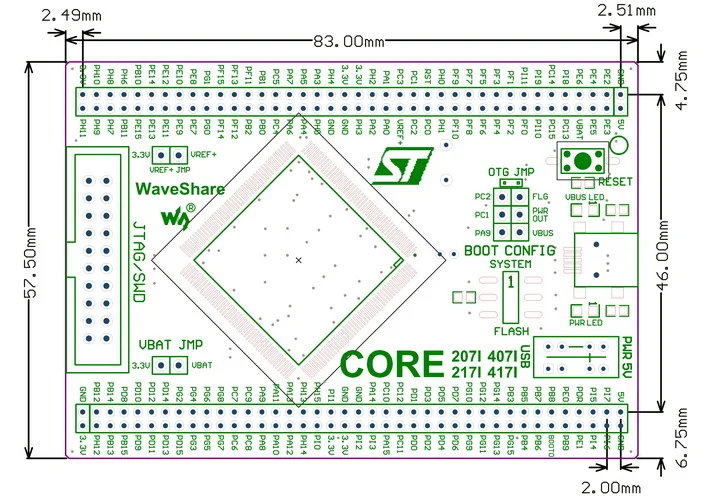

Кроме того, штыревые заголовки на задней стороне позволяют Core407I быть подключены к вашей плате приложений и действовать в качестве основной цепи MCU в вашей системе. ВсеПорты ввода/выводаДоступны на штыревых заголовках, и шаг заголовка разработан как2,0 ммДля достижения меньшего размера печатной платы.

Ядро:Cortex-M4 32-разрядный процессор RISC

Характеристика:Полный набор инструкций по одноциклу DSP

Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц

Рабочее напряжение:1,8 V-3,6 V

Посылка:LQFP176

Воспоминания:1024kB Flash, 192 + 4kB SRAM

3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C

1 x FSMC, 1 x SDIO, 2 x CAN

USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY

1x10/100 Ethernet MAC

1x8 до 14 бит параллельный интерфейс камеры

AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)

Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP

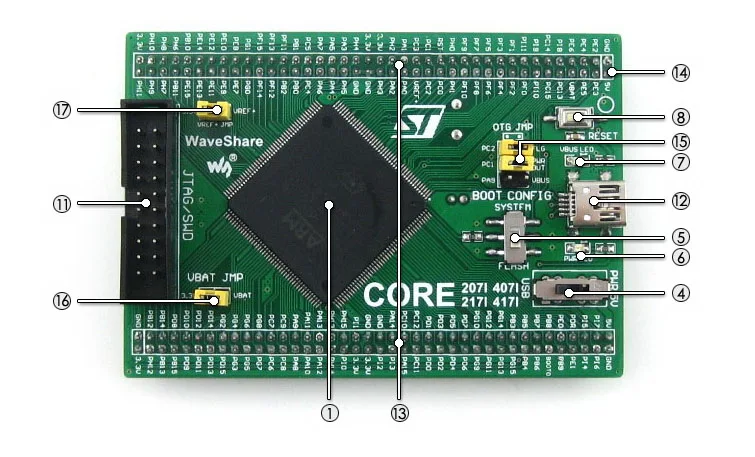

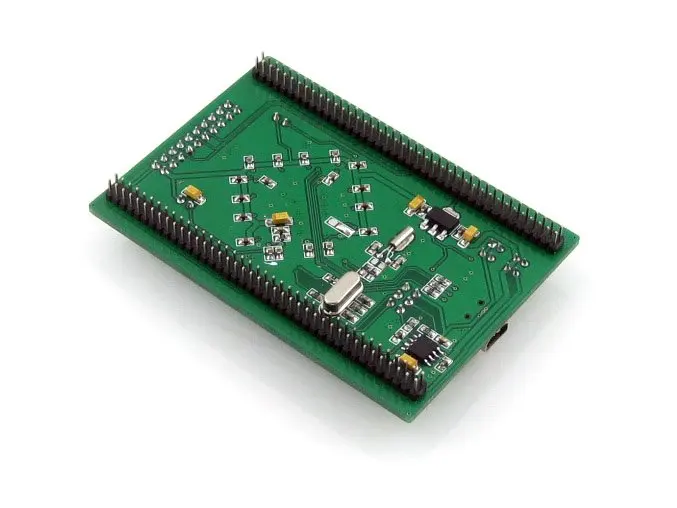

AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения

MIC2075 (на нижней стороне),Бортовое USB устройство управления питанием

Выключатель питания,Питание от 5Vin или USB подключения

Переключатель режима загрузки,Для настройки бут0 pin

Индикатор питания

VBUS светодиодный

Кнопка сброса

8 м кристаллический осциллятор (на нижней стороне)

32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой

Интерфейс JTAG/SWD:Для отладки/программирования

В качестве устройства, используется для установления связи USB между ПК и платой разработки STM32

Как хост, подключение к USB устройствам, таким как USB флэш-накопитель через USB OTG кабель

Расширитель MCU pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

5Vin pinheader,5 в источник питания требуется при использовании USB хоста/OTG

Короткий Джемпер при использовании usb-хоста/OTG

Откройте перемычку для отключения от порта ввода/вывода

Короткий Джемпер для использования системы питания

Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору

Короткий Джемпер для подключения VREF + к VCC

Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

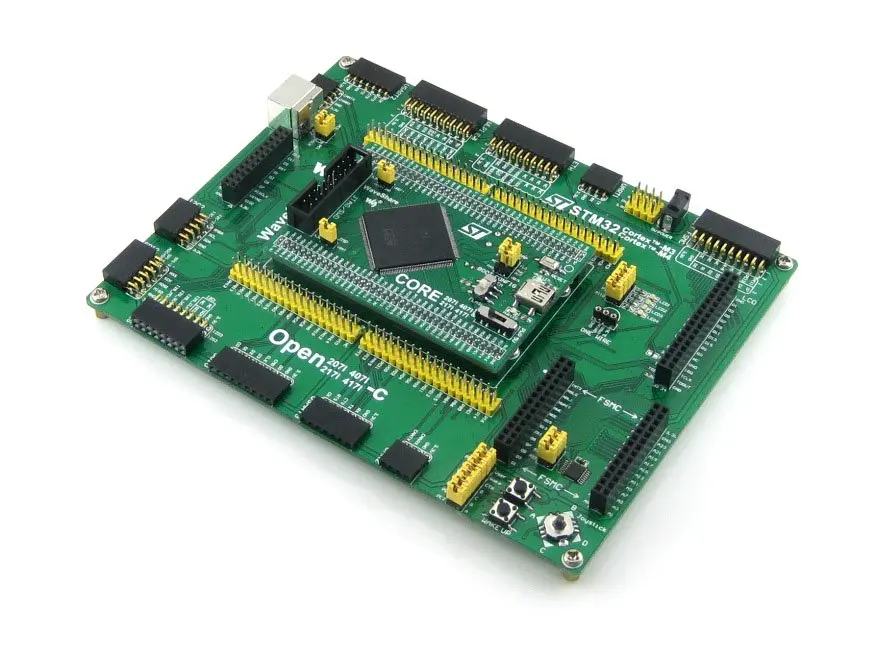

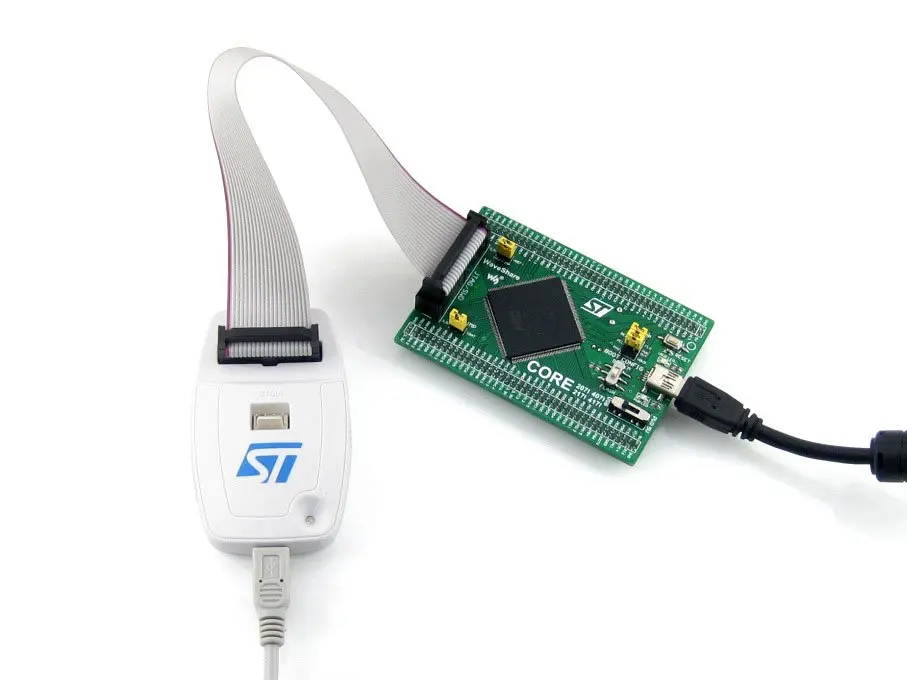

Примечание:Core407I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует какую-либо функцию отладки, требуется отладчик.Материнская плата и программист/отладчик на фотографиях не включены в цену.

На рис. 1, на рис. 2 показана надпись JTAG, SWD интерфейс соответственно

Рис. 1.Надпись JTAG

Рис. 2.Коннектор SWD

Сопутствующее программное обеспечение (KEIL и т. д.)

Примеры в C

Схема (PDF)

Разработка документов

Вики:Www.waveshare.com/wiki/Core407I

Вес:0,107 кг

Core407I макетная плата x 1

Кабель USB типа A-Mini-B x 1

Программное обеспечение CD x 1
