Core407I # STM32F407IGT6 STM32F407 STM32 Cortex-M4 оценки макетная плата с полным IOs
Небольшая плата STM32 с MCU STM32F407IGT6, full IO expander, JTAG/SWD интерфейс отлаживания
Обзор
Core407I-это небольшая плата разработки STM32, которая имеетSTM32F407IGT6Устройство в качестве микроконтроллера, поддерживает расширение. Идеально подходит для запуска разработки приложений с семьей STM32F.
В качестве минимальной готовой к запуску системы Core407I интегрирует интерфейс связи USB, интерфейс программирования JTAG/SWD/debugging, цепь часов, управление питанием USB, выбор режима загрузки и так далее.
Кроме того, штырьковые разъемы на задней стороне позволяют подключать Core407I к вашей плате приложения и выполнять функции ядра MCU в вашей системе. ВсеПорты ввода/выводаДоступны на штырьковых колонках, и шаблонный блок разработан как2,0 ммДля достижения меньшего размера печатной платы.

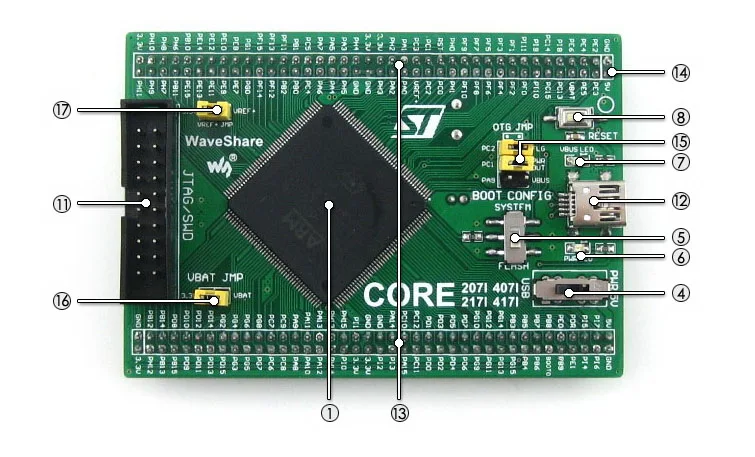

Что на плате
STM32F407IGT6:Высокая производительность STM32 MCU, который имеет:
Ядро:Cortex-M4 32-разрядный процессор RISC
Особенности:Полный комплект из одного цикла DSP инструкции
Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
Операционной Напряжение:1,8 V-3,6 V
Посылка:LQFP176
Память:1024kB Flash, 192 + 4kB SRAM
Интерфейсы связи MCU:
3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
1 x FSMC, 1 x SDIO, 2 x CAN
USB 2,0-1 шт. высокоскоростной/полноскоростной устройство от перенапряжения/хост/OTG USB флэш накопитель контроллер с выделенной DMA, ULPI и чип полноскоростной PHY
1x10/100 Ethernet MAC
Параллельный интерфейс камеры от 8 до 14 бит, 1 шт.
AD и DA конвертеры:3 x AD (12 бит, 1 мкс, shares 24 канала); 2 x DA (12 бит)
Исправление/программирование:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP
AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения
MIC2075 (с нижней стороны),Встроенное устройство управления питанием от USB
Выключатель питания,Питание от 5Vin или USB подключения
Переключатель режима загрузки,Для настройки pin BOOT0
Мощность индикатор
VBUS светодиодный
Кнопка сброса

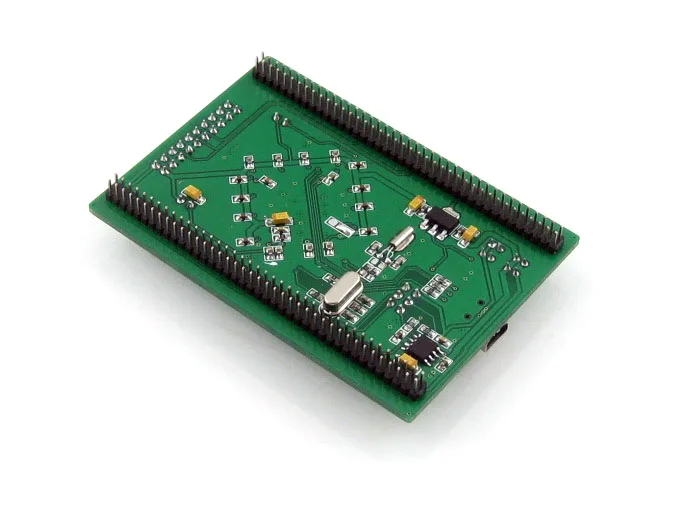

Кристаллический осциллятор 8 м (на нижней стороне)
32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
Интерфейс JTAG/SWD:Для гайки/программирования
USB интерфейс
Как устройство, используемое для создания связи USB между ПК и платой разработки STM32
Как хост, подключение к usb-приборам, таким как USB флеш-накопитель через USB OTG кабель
Расширитель MCU pins,Разъемы расширения доступны для VCC, GND и всех портов ввода/вывода для дальнейшего расширения
5Vin выносной,При использовании хоста USB/OTG требуется блок питания 5 В
USB-хост/OTG jumper
Короткий Джемпер при использовании usb-хоста/OTG
Откройте перемычку, чтобы отсоединить от порта I/O
VBAT Перемычка выбора
Короткий Джемпер в использовании система источника питания
Откройте перемычку, чтобы подключить VBAT к внешнему питанию, например, батарее
VREF Перемычка выбора
Короткий Джемпер для подключения VREF + к VCC
Откройте перемычку для подключения VREF + к другому пользовательскому штифту через перемычку

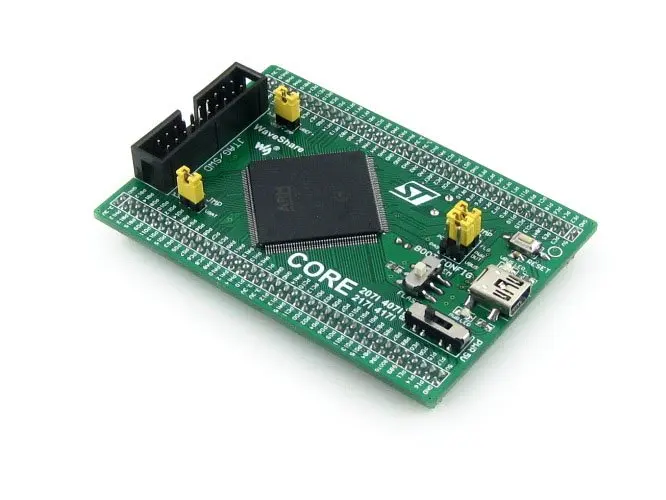

Фото

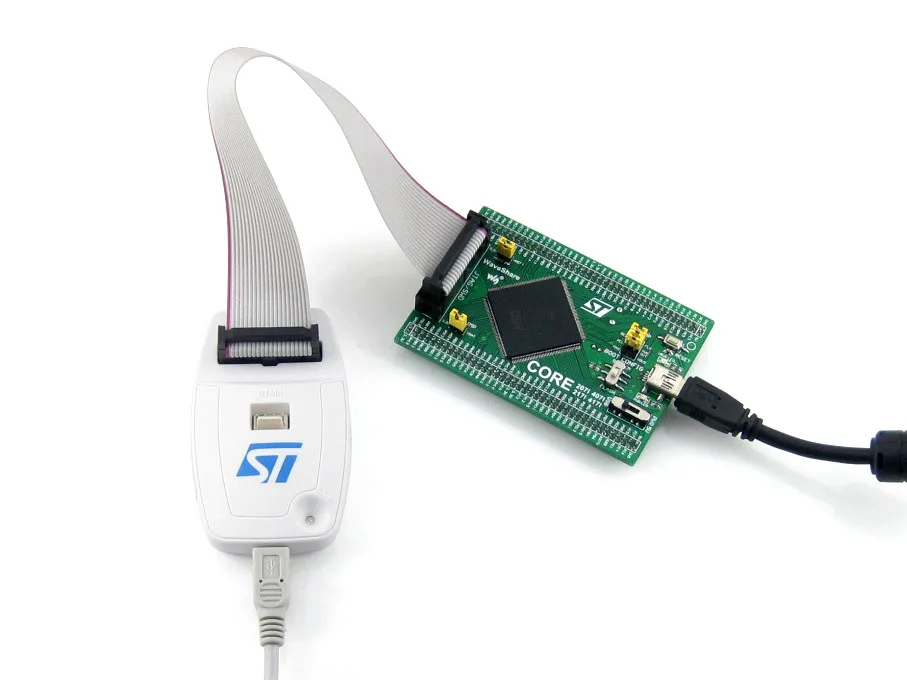

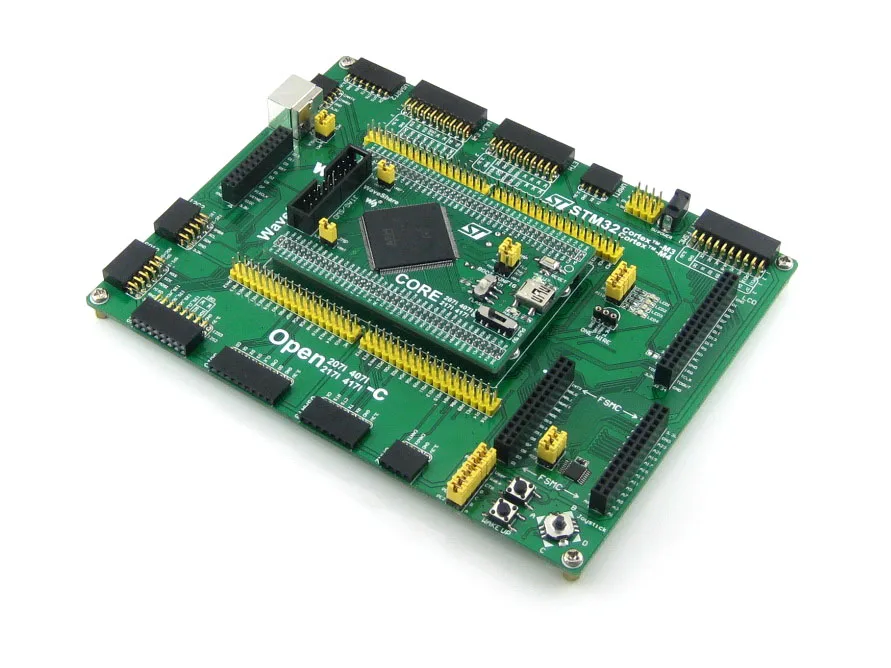

Примечание: Core407I обеспечивает интерфейс для отлаживания JTAG/SWD, но не интегрирует какую-либо функцию отлаживания, необходим локатор. Материнская плата и программатор/дебютор на фотографиях не включены в цену.
JTAG/SWD интерфейсыНа рис. 1, на рис. 2 изображен наконечник наконечника JTAG, интерфейс SWD, соответственно
Вики:Www.wav eshare.com/wiki/Core407I

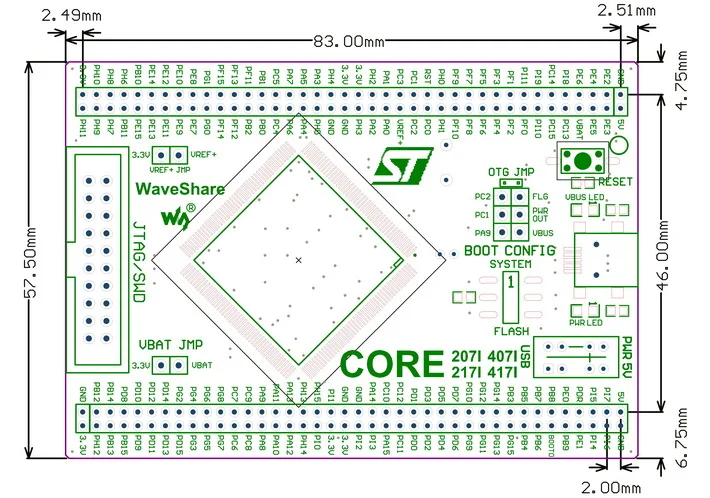

Размеры
Посылка содержит
-
CategorySTM32 ARM Cortex-M4 Development Board
-
Debugging interfaceJTAG/SWD
-
Feature 2Clock circuit, USB power management, boot mode selection
-
Feature 3Pinheaders on both sides for easy expansion, and make it pluggable
-
Feature 4Removable testing interfaces section, possible to obtain smaller size
-
For use withSTM32F407IGT6 (LQFP176 package) Development & Prototyping
-
Model NameCore407I
-
Onboard MCUSTM32F407IG
-
Вес логистики0.204
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаWaveshare
-
Номер моделиCore407I
-
Продано Вsell_by_piece
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)20
-
Размер логистики - ширина (см)18
-
Тип демонстрационной доскиРука
