Небольшая плата Core407I,STM32 с микроконтроллером STM32F407IGT6, полный расширитель ввода-вывода, интерфейс отладки JTAGSWD

Обзор

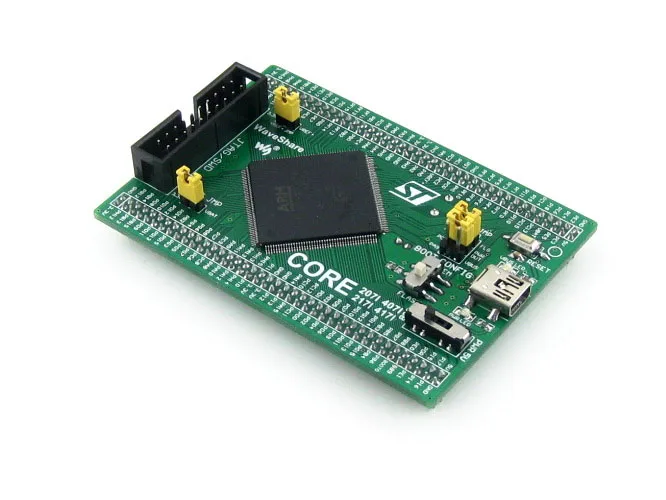

Core407I-это небольшая макетная плата STM32, которая оснащена устройством STM32F407IGT6 в качестве микроконтроллера и поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

В качестве минимальной готовой к работе системы Core407I интегрирует интерфейс связи USB, интерфейс программирования/отладки JTAG/SWD, тактовую схему, управление питанием USB, выбор режима загрузки и т. д.

Кроме того, контактные разъемы на задней стороне позволяют Core407I быть подключенным к вашей плате приложения и действовать в качестве основной схемы MCU в вашей системе. Все порты ввода-вывода доступны на штырьковых разъемах, а шаг заголовка рассчитан на 2,0 мм для достижения меньшего размера печатной платы.

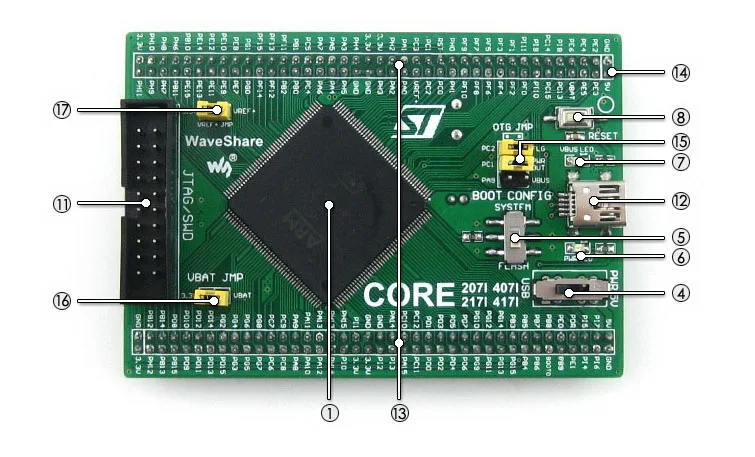

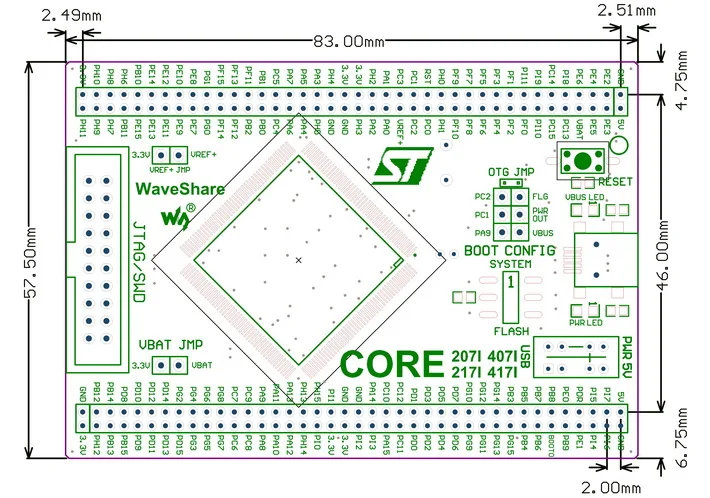

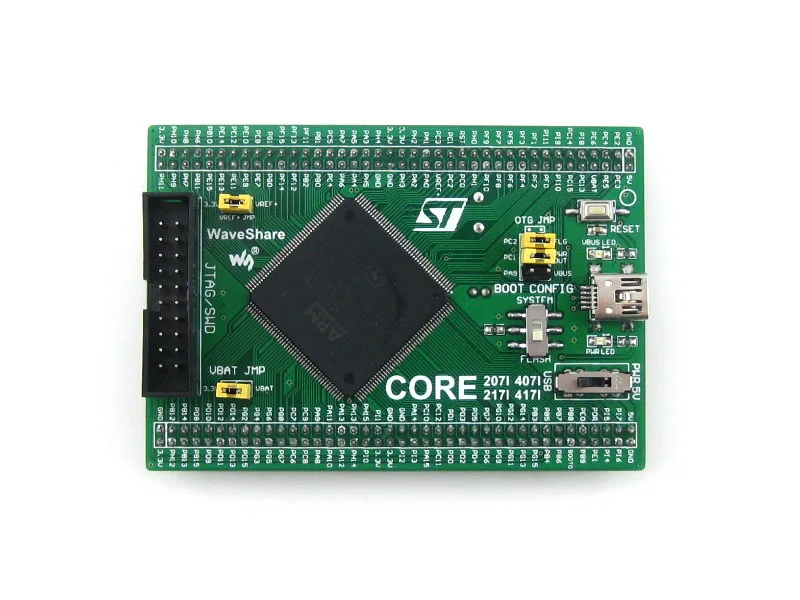

Что на борту

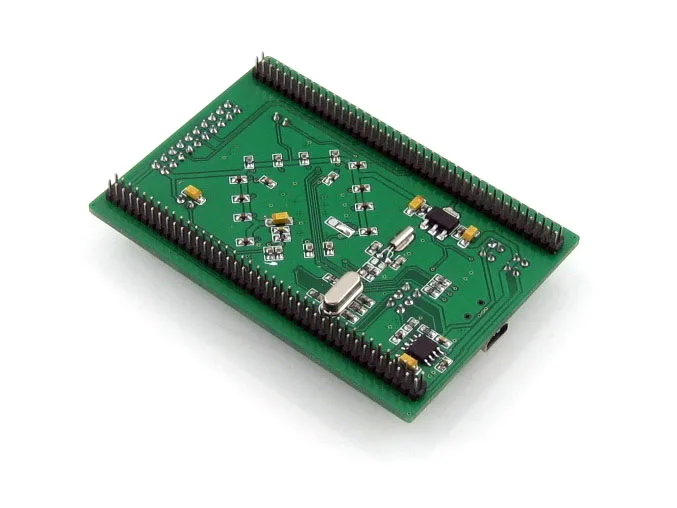

STM32F407IGT6: высокопроизводительный микроконтроллер STM32, который имеет: Ядро: Cortex-M4 32-битный RISC Характеристика: полный набор одноцикльных инструкций DSP Рабочая частота: 168 МГц, 210 Дмитрий/1,25 Дмитрий/МГц Рабочее напряжение: 1,8-3,6 В Посылка: LQFP176 Воспоминания: 1024кб флэш-память, 192 + 4кб SRAM Интерфейсы связи MCU: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C 1 x FSMC, 1 x SDIO, 2 x CAN USB 2,0-1 шт. высокоскоростное/высокоскоростное устройство/хост/OTG контроллер с выделенными DMA, ULPI и on-chip full-speed PHY 1x10/100 Ethernet MAC 1x8-14-bit интерфейс параллельной камеры Преобразователи AD & DA: 3 x AD (12 бит, 1 мкс, совместно 24 канала); 2 x DA (12 бит) Отладка/программирование: интерфейсы Поддержка JTAG/SWD (serial wire debug), поддержка IAP AMS1117-3.3 (на нижней стороне), регулятор напряжения 3,3 В MIC2075 (на нижней стороне), встроенное USB устройство управления питанием Переключатель питания, питание ed от 5VIN или USB-соединения Переключатель режима загрузки, для настройки штыря BOOT0 Индикатор питания VBUS светодиодный Кнопка сброса Кварцевый генератор 8 м (на нижней стороне) Кристалл 32,768 K (на нижней стороне), для внутреннего RTC с калибровкой Интерфейс JTAG/SWD: для отладки/программирования Интерфейс USB В качестве устройства, используется для установления USB-связи между ПК и макетной платой STM32 Как хост, подключение к USB-устройствам, таким как USB-накопитель через USB OTG кабель Расширители MCU, VCC, GND и все порты ввода-вывода доступны на разъемах расширения для дальнейшего расширения Разъем 5VIN, источник питания 5 В требуется при использовании USB-хоста/OTG USB хост/OTG перемычка Короткая перемычка при использовании USB HOST/OTG Откройте перемычку для отключения от порта ввода-вывода Перемычка VBAT selection Короткая перемычка для использования системного источника питания Откройте перемычку, чтобы подключить VBAT к внешнему источнику питания, например к батарее Перемычка VREF selection Короткая перемычка для подключения VREF + к VCC Откройте перемычку, чтобы подключить VREF + к другому пользовательскому контакту через перемычку Фотографии

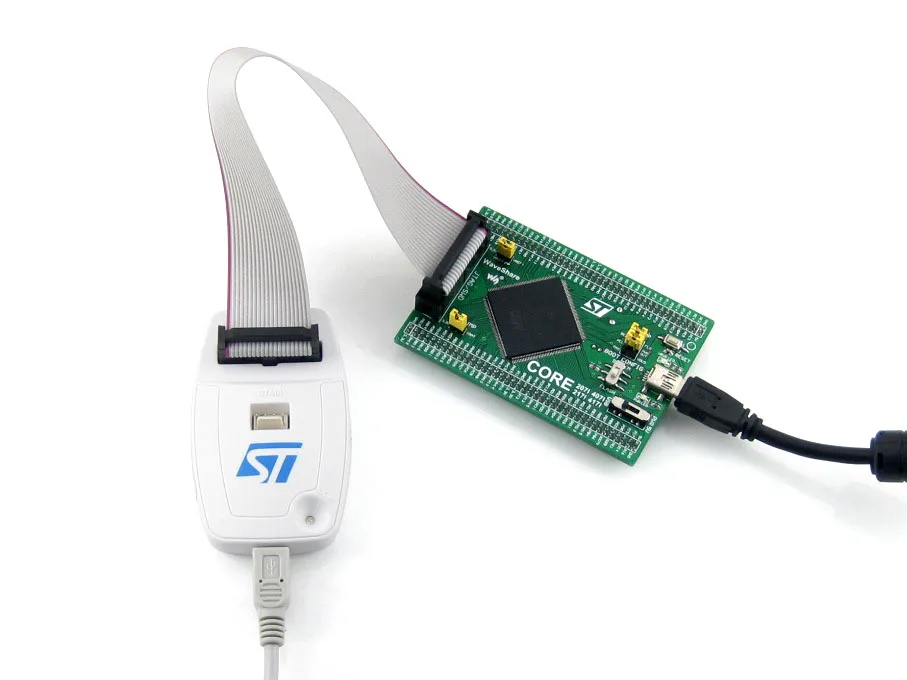

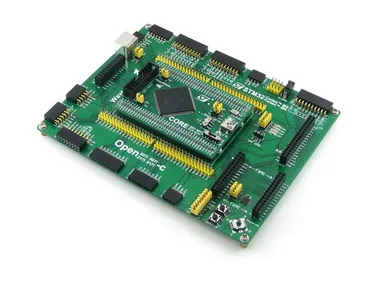

Примечание: Core407I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует никакую функцию отладки, требуется отладчик. Материнская плата и программатор/отладчик на фотографиях не включены в стоимость.

Интерфейсы JTAG/SWD

Рисунок 1, рисунок 2 показывает контакты заголовка JTAG, интерфейса SWD соответственно
