ST-LINKV2 (CN) # ST LINK V2 STM32 STM8 встроенный программист, 100% оригинал



Ключевые особенности

1. 5 в Питание от USB разъема

2. Полностью совместимый интерфейс USB 2,0

3. Стандартный usb-кабель A-Mini-B

4. Особенности плавания:

* 1,65 в до 5,5 В прикладное напряжение поддерживается на плавательном интерфейсе

* Поддерживаются режимы плавания с низкой скоростью и высокой скоростью

* Скорость программирования плавания: 9,7 Кбайт/с на низкой скорости и 12,8 Кбайт/с на высокой скорости

* Плавающий кабель для подключения к приложению через стандартный Вертикальный ERNI (ref: 284697 или 214017) или горизонтальный (ref: 214012) разъем

* Плавающий кабель для подключения к приложению через штыревой разъем или разъем с шагом 2,54 мм

5. JTAG/SWD Особенности:

* 1,65 В до 3,6 В прикладное напряжение поддерживается на интерфейсе JTAG и 5 В толерантных входах

* Кабель JTAG для подключения к стандартному разъему JTAG 20-pin pitch 2,54 мм

6. Поддерживается функция прямого обновления прошивки (DFU).

7. Индикатор состояния, который мигает во время общения с ПК

8. Рабочая температура от 0 до 50 °C



Фотографии

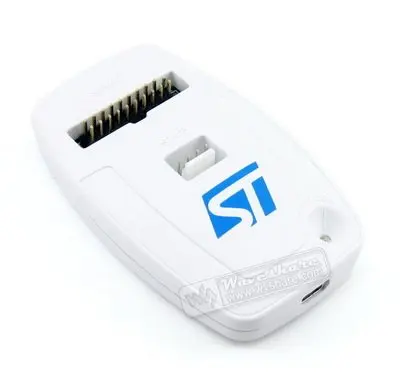

                                          ST-LINK/V2 вид спереди

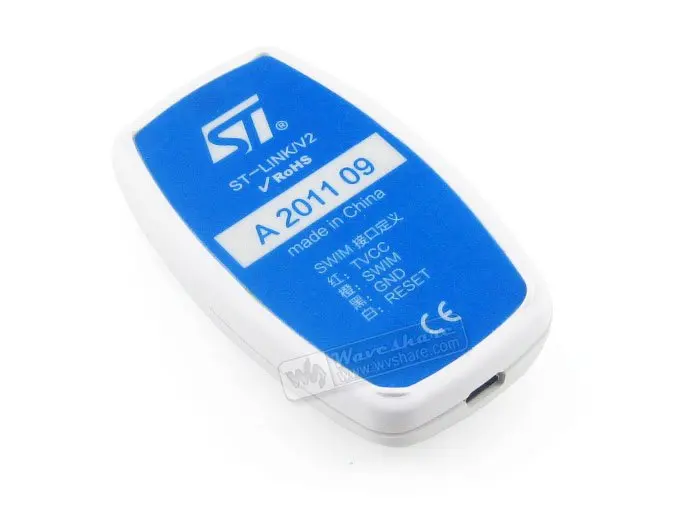

Вид сзади

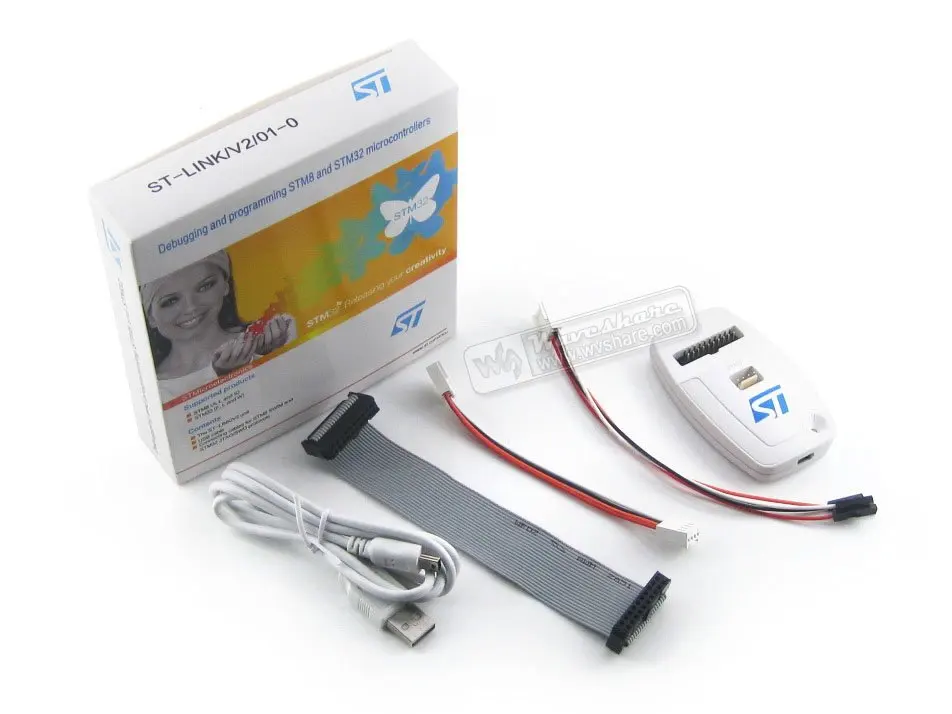

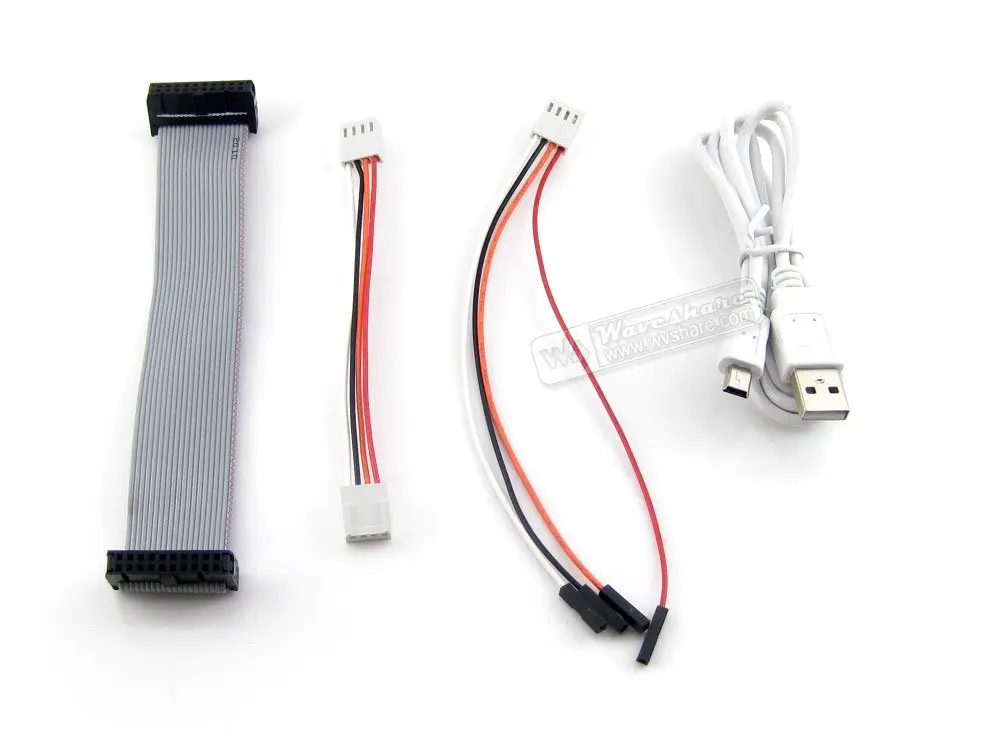

Кабели поставляются с ST-LINK/V2 (CN)

Пример применения

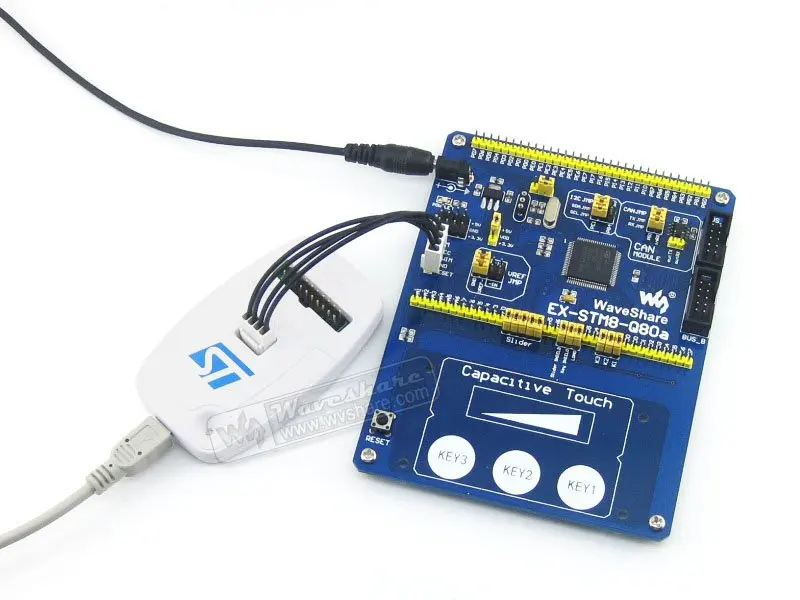

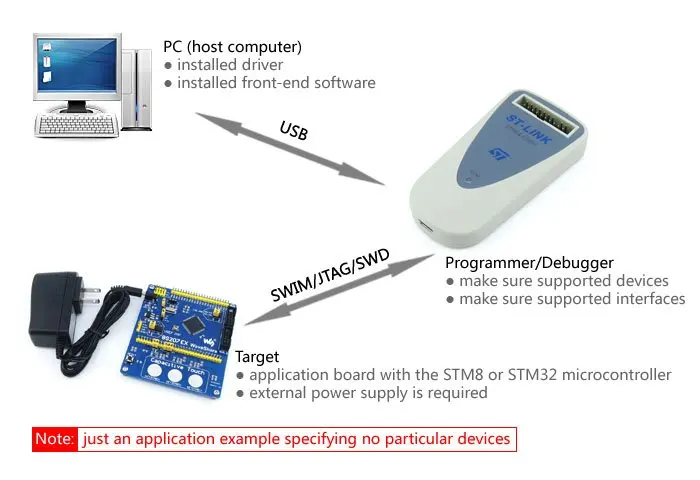

Подключение ПК и прикладной платы STM8/STM32 через ST-LINK/V2 для создания аппаратного соединения:

Поддерживаемые устройства Микроконтроллеры, поддерживаемые STVP версии 3.2.8:



Линейка товаров Микроконтроллер STM32 STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx, STM32L15xx6, STM32L15xx8, STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L162xD, STM32TS60, STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZ STM8 STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x, STM8AH51x, STM8AH61x, STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx STM8L101xx, STM8L15x, STM8L16x, STM8TL52x4, STM8TL53x4



SW драйверы



При подключении ST-LINK/V2 к компьютеру через интерфейс USB требуется драйвер USB, который должен быть установлен правильно.



Подключение к приложениям STM8



ST-LINK/V2 должен быть подключен к приложению STM8 через кабель для плавания. Два плавательных кабеля поставляются с продуктом: * Плавательная Плоская Лента со стандартным разъемом ERNI на одном конце и 4-контактным разъемом на другом конце* Плоская Лента для плавания, дополненная 4-контактным разъемом, 2,54 мм, недорогой Соединитель с двух сторон

                                                                                          ST-LINK/V2 плавающий коллектор



Подключение с таблицей приложений STM8

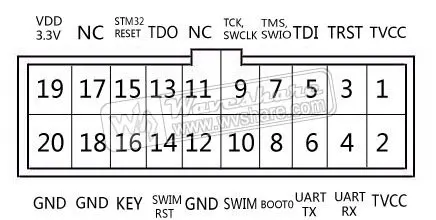

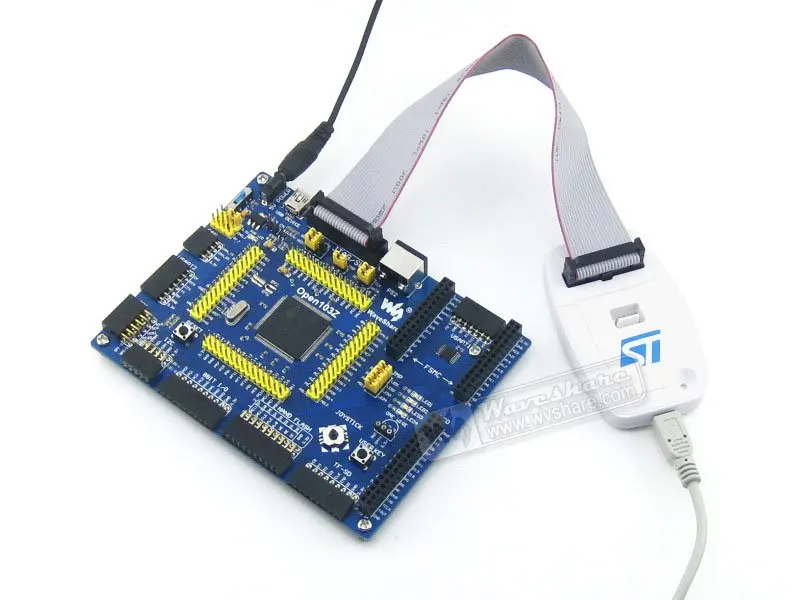

Подключение к приложениям STM32 Для разработки STM32 ST-LINK/V2 должны быть подключены к приложению с использованием стандартной 20-контактной женской ленты JTAG.                                                Отладка разъемов на ST-LINK/V2 и плоском кабеле



Подключение с таблицей приложений STM32 Состояние ST-LINK/V2



Светодиод с надписью «com' на верхней части ST-LINK/V2 показывает состояние ST-LINK/V2 (независимо от типа подключения). Когда:     * СВЕТОДИОД мигает красным:Происходит первое перечисление USB с ПК. Если он продолжает мигать красным, возможно, usb-драйвер не найден.

    * Светодиод красный:Связь между ST-LINK/V2 и ПК установлена (конец перечисления).     * СВЕТОДИОД мигает зеленым/красным:Обмен данными между целью и ПК.     * Светодиод зеленый:Последнее сообщение прошло успешно.     * Светодиод оранжевый:Сбой связи ST-LINK/V2 с целью.

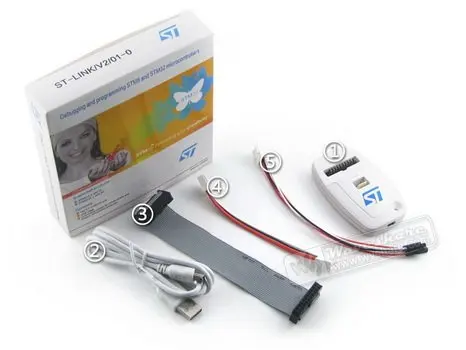

В комплект входит



ST-LINK/V2 × 1 Кабель USB типа A-Mini-B × 1 20-контактный JTAG/SWD Плоская Лента × 1 4-контактный плавающий кабель × 1 4-контактный плавающий пользовательский соединительный кабель × 1

Большие запасы



Мы храним в наличии большое количество ST-LINK/V2 (CN), что позволяет отправить товар без задержек!
