Приложения STM8 используют полноскоростной интерфейс USB для связи с программным обеспечением ST Visual Development (STVD) или ST Visual software (STVP) STMicroelectronic.
Приложения STM32 используют полноскоростной интерфейс USB для связи с интегрированными средами разработки Atollic, aaa, Keil или TASKING.
Ключевые особенности
1. Питание 5 В от USB-разъема
2. Совместим полноскоростной интерфейс USB 2,0
3. Кабель стандарта USB A-Mini-B в комплекте
4. Особенности плавания:
* Напряжение приложения от 1,65 в до 5,5 В, поддерживаемое через интерфейс плавания
* Поддерживается низкоскоростной и высокоскоростной режимы плавания
* Скорость программирования плавания: 9,7 Кбайт/с на низкой скорости и 12,8 Кбайт/с на высокой скорости
* Плавающий кабель для подключения к приложению через стандартный Вертикальный (ref: 284697 или 214017) или горизонтальный (ref: 214012) разъем
* Плавающий кабель для подключения к приложению через штыревой разъем или разъем с шагом 2,54 мм
5. Особенности JTAG/SWD:
* Напряжение приложения от 1,65 в до 3,6 В поддерживается интерфейсом JTAG и толерантными входами 5 В
* Кабель JTAG для подключения к стандартному 20-контактному разъему JTAG с шагом 2,54 мм
6. Поддерживается функция прямого обновления прошивки (DFU).
7 светодиодный состояния, который мигает во время связи с ПК
8. Рабочая температура от 0 до 50 °C
Фотографии

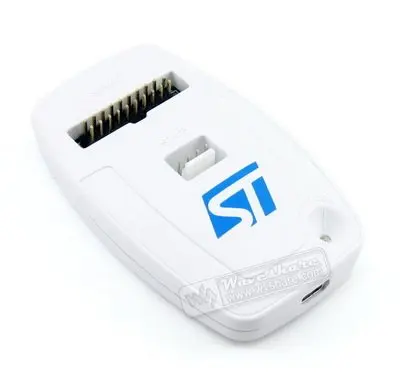

ST-LINK/V2 вид спереди

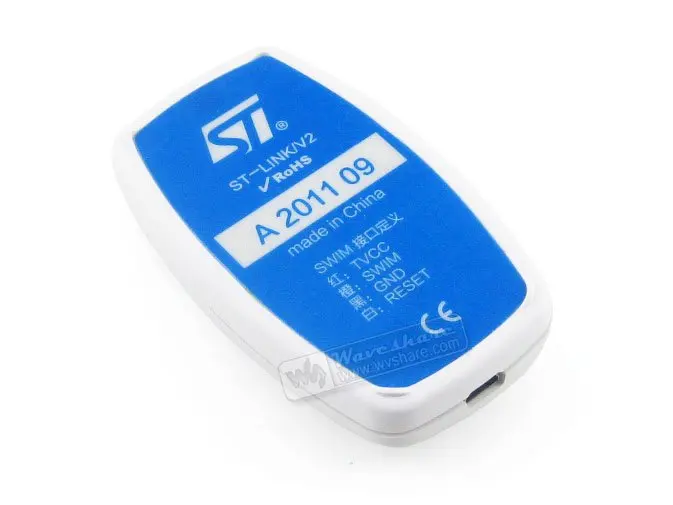

Вид сзади

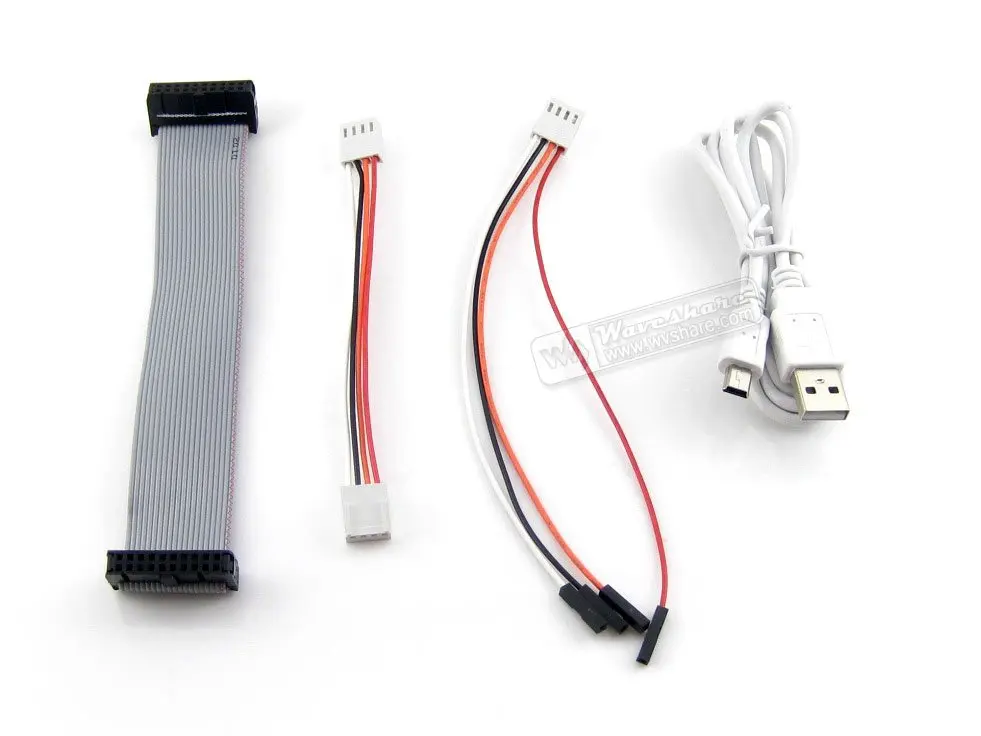

Кабели поставляются с ST-LINK/V2 (CN)

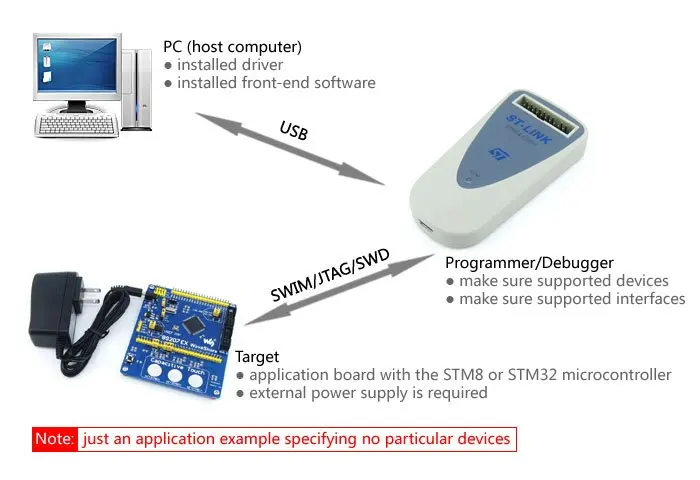

Пример применения
Подключение ПК и платы приложения STM8/STM32 через ST-LINK/V2 для установки аппаратного подключения:
Поддерживаемые устройства Микроконтроллеры, поддерживаемые STVP release 3.2.8:
Драйверы SW
При подключении ST-LINK/V2 к компьютеру через USB-интерфейс требуется драйвер USB, который должен быть установлен правильно.
Подключение к приложениям STM8
ST-LINK/V2 следует подключить к приложению STM8 через плавающий кабель. С товаром поставляются два плавающих кабеля: * Плоская Лента для плавания со стандартным коннектором ERNI на одном конце и 4-контактным коннектором на другом конце* Плоская Лента для плавания с 4 контактами, 2,54 мм, недорогой разъем с двух сторон
Распиновка для плавания ST-LINK/V2

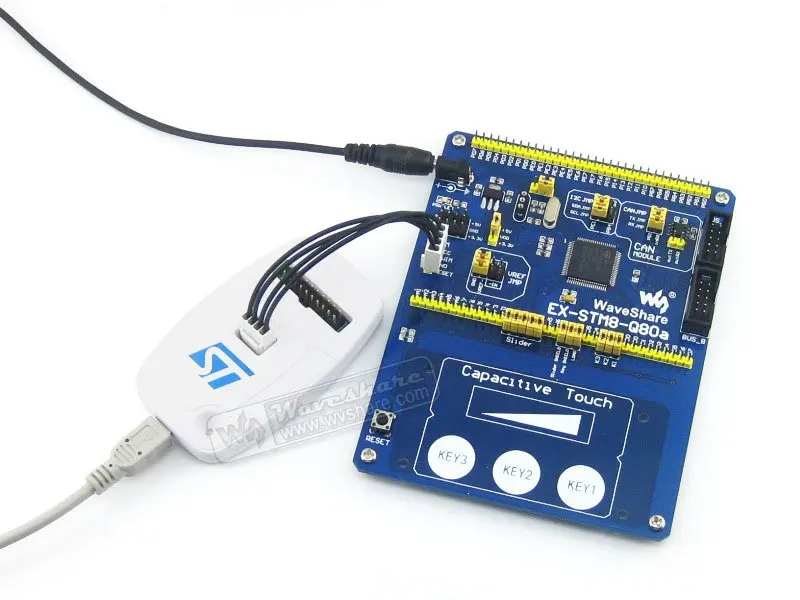

Подключение к плате приложения STM8
Подключение к приложениям STM32 Для разработки STM32 ST-LINK/V2 должен быть подключен к приложению с помощью стандартной плоской ленты JTAG с 20-контактным разъемом «Мама-мама».
Компоновка разъема отладки на ST-LINK/V2 и плоском кабеле

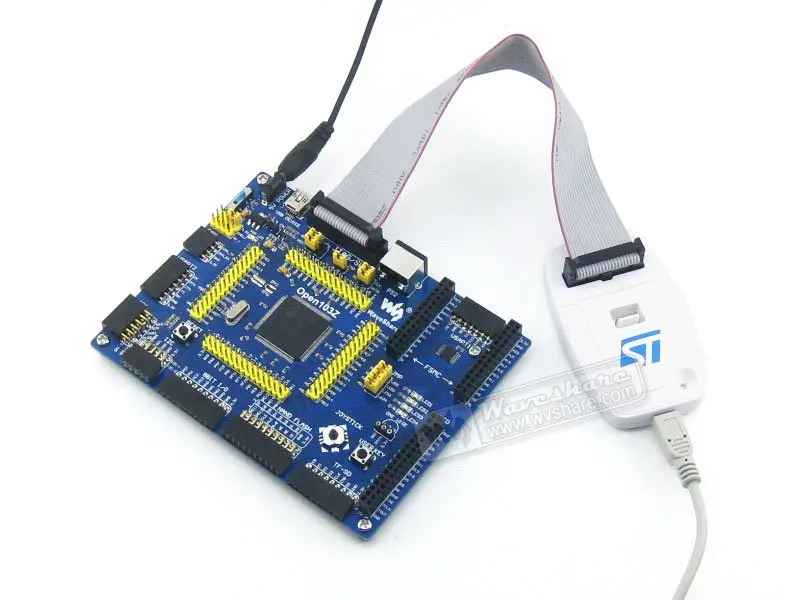

Подключение к плате приложения STM32 ST-LINK/V2 статус
Светодиод labe LED 'COM' в верхней части ST-LINK/V2 показывает состояние ST-LINK/V2 (независимо от типа соединения). Когда:*Светодиодный мигает красным:Происходит первая перечисление USB с ПК. Если он продолжает мигать красным, возможно, USB-драйвер не найден.
*Светодиодный:Связь между ST-LINK/V2 и ПК установлена (конец перечисления).*Светодиодный мигает зеленым/красным:Данные обмениваются между целевой и ПК.*Светодиодный:Последнее общение прошло успешно.*Оранжевый Светодиодный:Связь ST-LINK/V2 с целью не удалась.

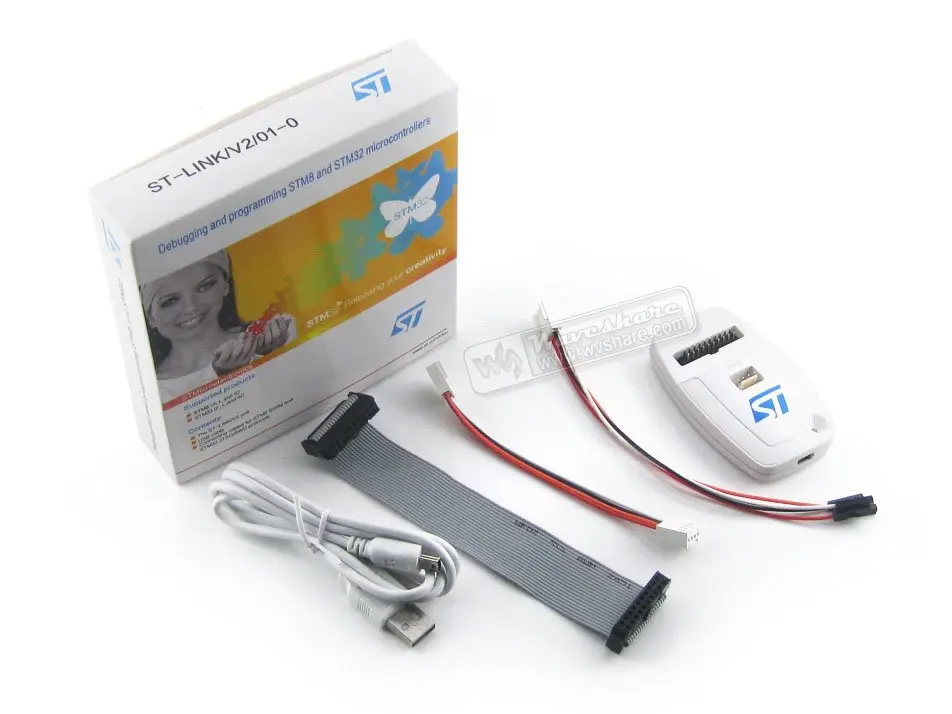

Посылка содержит
ST-LINK/V2 × 1 Кабель USB типа A-Mini-B × 1 20-контактная Плоская Лента JTAG/SWD × 1 4-контактный плавающий кабель × 1 4-контактный Соединительный кабель для плавания × 1
Большие запасы
Мы сохраняем большое количество ST-LINK/V2 (CN) в наличии, что позволяет отправить товар без задержки!
