ВST-LINK/V2Это встроенный отладчик и программист для семейств микроконтроллеров STM8 и STM32. Модуль интерфейса с одним проводом (SWIM) и интерфейсы JTAG/serial wire debugging (SWD) используются для связи с любым микроконтроллером STM8 или STM32, расположенным на прикладной плате.
Приложения STM8 используют полноскоростной интерфейс USB для связи с программным обеспечением STMicroelectronic для визуальной разработки (STVD) или STVP визуальной программы (STVP).
Приложения STM32 используют высокоскоростной интерфейс USB для связи с интегрированными средами разработки Atollic, IAR, Keil или TASKING.
Основные характеристики
1. 5 в Питание от USB разъема
2. Полностью совместимый интерфейс USB 2,0
3. Стандартный usb-кабель A-Mini-B
4. Особенности плавания:
* 1,65 в до 5,5 В прикладное напряжение поддерживается на плавательном интерфейсе
* Поддерживаются режимы плавания с низкой скоростью и высокой скоростью
* Плавать программирования скоростной режим: 9,7 Кб/s в условиях низкой скорости и 12,8 Кб/s высокой скорости передачи
* Плавающий кабель для подключения к приложению через стандартный Вертикальный ERNI (ref: 284697 или 214017) или горизонтальный (ref: 214012) разъем
* Плавающий кабель для подключения к приложению через штыревой разъём или 2,54 мм pitch Разъем
5. JTAG/SWD Особенности:
* 1,65 V до 3,6 V Напряжение приложения поддерживает на JTAG интерфейс и 5 V толерантным входных сигналов
* Кабель JTAG для подключения к стандартному JTAG 20-контактный разъем шаг 2,54 мм разъем
6. Поддерживается функция прямого обновления прошивки
7. Светодиодный индикатор состояния, который мигает во время общения с ПК
8. Рабочая температура от 0 до 50 °C
Фото
ST-LINK/V2 вид спереди
ST-LINK/V2 вид сзади
Кабели поставляются с ST-LINK/V2
Применение пример

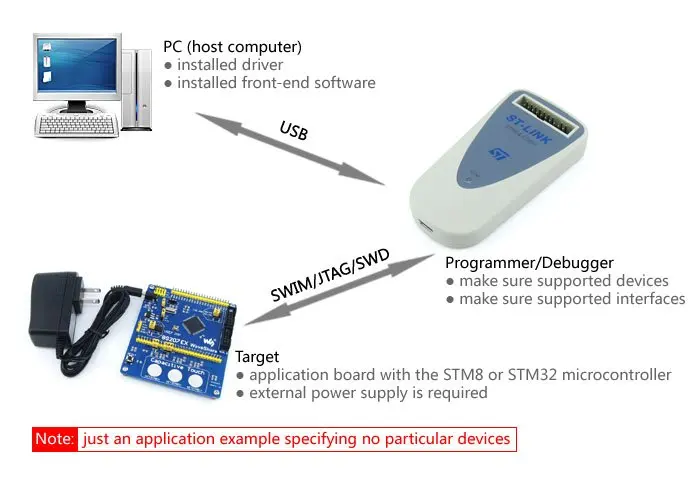

Подключение ПК и прикладной платы STM8/STM32 через ST-LINK/V2 для создания аппаратного соединения:
Поддерживаемые устройства Микроконтроллеры, поддерживаемые STVP версии 3.2.8:
Производственная линия Микроконтроллер STM32 STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx, STM32L15xx6, STM32L15xx8,STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L152xD, STM32L162xD, STM32TS60, STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZ STM8 STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x,STM8AH51x, STM8AH61x, STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx, STM8S207xx, STM8S208xx, STM8S903F3, STM8S903K3, STM8L101xx, STM8L15x, STM8L16x, STM8TL52x4,STM8TL53x4
SW драйвера
При подключении ST-LINK/V2 к компьютеру через интерфейс USB требуется драйвер USB, который должен быть установлен правильно.
ST-LINK/V2 USB драйвер для Windows 7, Vista и XP
Соединение с STM8 приложений
ST-LINK/V2 должен быть подключен к приложению STM8 через кабель для плавания. Два плавательных кабеля поставляются с продуктом: * Плоская лента со стандартным разъемом ERNI с одного конца и 4-контактный разъем на другом конце* Плоская Лента завершилась 4-контактный, 2,54 мм, с низким уровнем затрат разъем с двух сторон
Соединение с STM32 приложений Для STM32 события, ST-LINK/V2 должен быть подключен к приложению с использованием стандартных 20-контактный разъем female-female JTAG Плоская Лента предусмотрена.
ST-LINK/V2 статус
Светодиодный индикатор labe 'COM' на верхней части ST-LINK/V2 показывает состояние ST-LINK/V2 (независимо от типа подключения). В тех случаях, когда:
Светодиодный мигает красным цветом: происходит первое перечисление USB с ПК. Если он продолжает мигать красным, возможно, usb-драйвер не найден. Светодиодный красный: связь между ST-LINK/V2 и ПК установлена (конец перечисления). Светодиодный мигает зеленый/красный: данные обмениваются между целью и ПК. Светодиодный зеленый цвет: Последнее сообщение прошло успешно. Светодиод оранжевого цвета: ST-LINK/V2 сообщение с целью не удалось.
Посылка содержит
ST-LINK/V2 × 1 шт. Кабель USB типа A-Mini-B × 1 20-контактный разъем JTAG/SWD плоский × 1 шт. 4-контактный плавающий кабель × 1 шт. 4-контактный плавать пользовательские соединительный кабель с разъемом кабеля × 1 шт.
