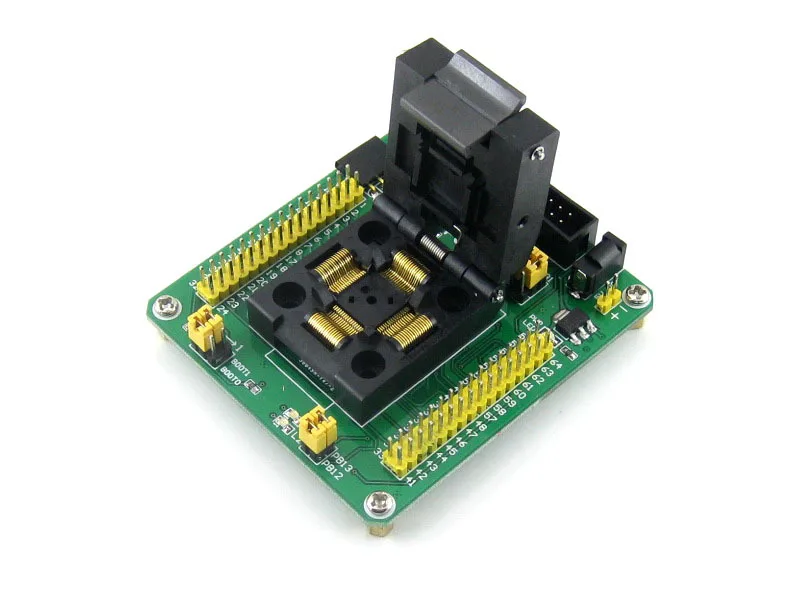

Тестовое гнездо адаптера программирования STM32 для LQFP64 QFP64 пакет QFP 0,5 мм шаг = STM32-QFP64

Адаптер программирования STM32 тестовый разъем для LQFP64 QFP64 пакет QFP 0,5 мм шаг = STM32-QFP64

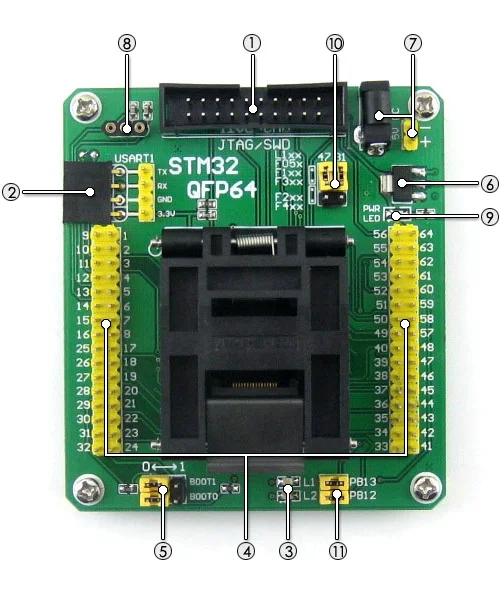

Особенности 20-контактный порт JTAG/SWD и/или 4-контактный интерфейс USART1 для программирования/тестирования Внешний Кристалл может быть подключен через бортовое гнездо для системных часов Встроенный кварцевый генератор 32,768 K Два светодиодный ных индикатора для тестирования, которые подключаются к контактам ввода-вывода через перемычки Все контакты MCU доступны на разъемах расширения Шаг контактного разъема: 2,54 мм Поддерживаемые устройства

Микроконтроллер STM32 в комплекте QFP64 (шаг 0,5 мм) с совместимыми выводами:

Серия STM32L1xxR (STM32L151R8, STM32L152RB и т. д.) Серия STM32F0xxR (STM32F051RC, STM32F051RB и т. д.) Серия STM32F1xxR (STM32F103RC, STM32F100RB и т. д.) Серия STM32F2xxR (STM32F207RC, STM32F215RB и др.) Серия STM32F3xxR (STM32F303R8, STM32F373RB и т. д.) Серия STM32F4xxR (STM32F407RC, STM32F415RB и т. д.)

Настройте бортовой"Перемычки для выбора устройства"Согласно запрограммированному устройству.

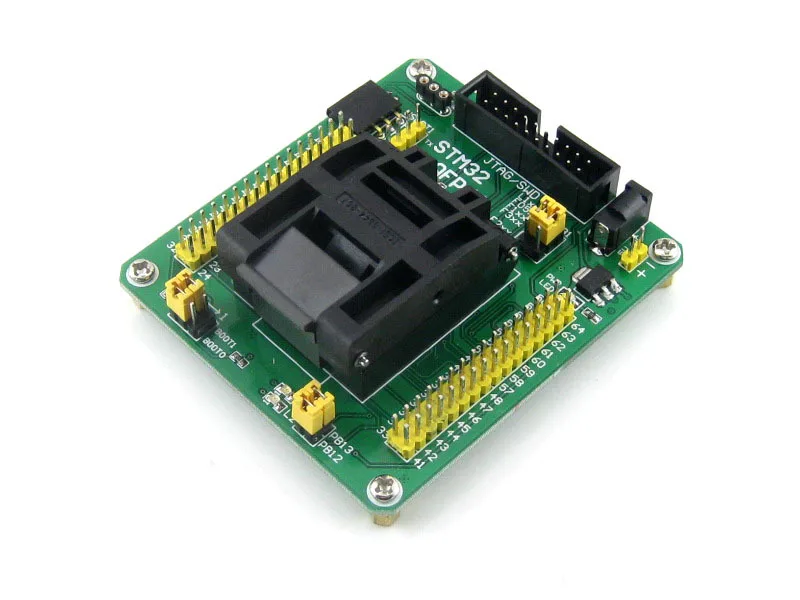

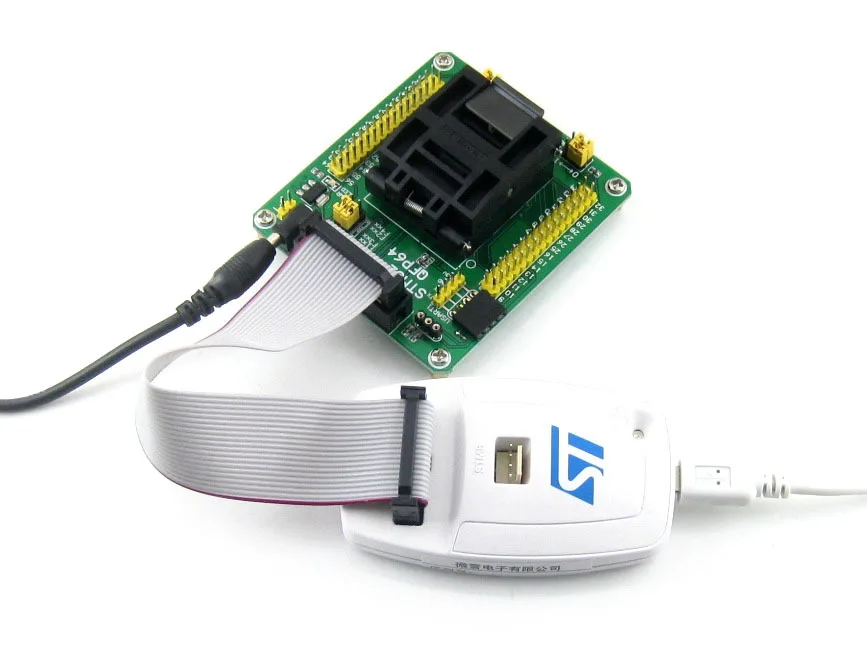

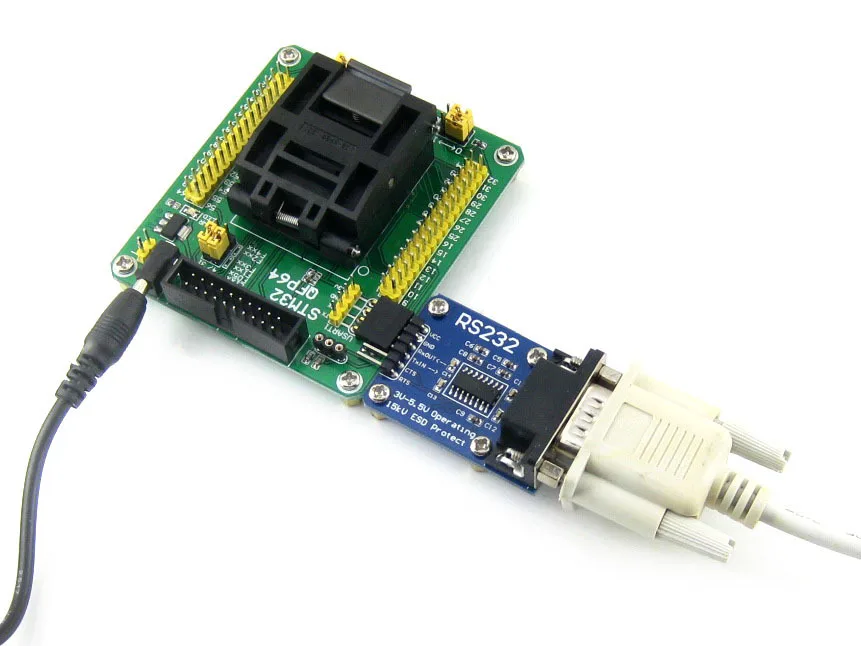

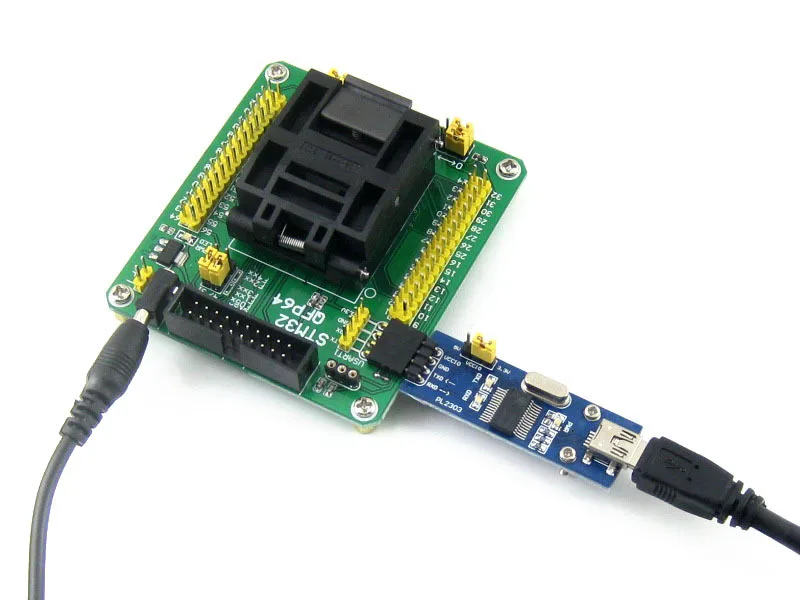

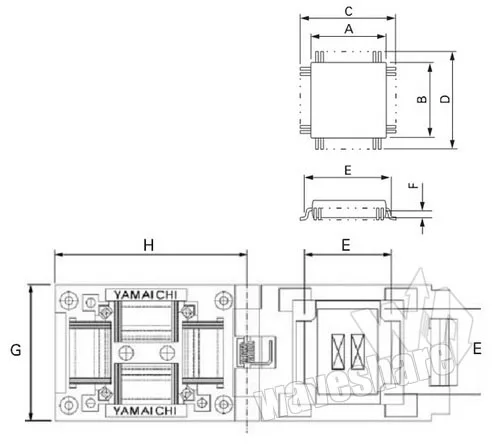

Контур и размеры Номер детали Шаг Булавки Применимые размеры ИС (ссылка) Внешние размеры (ссылка) A x B C x D Е F G x H IC51-0644-807 0,5 64 10,0x10,0 12,0x12,0 11,3 - 32,0x35,0 Фотографии Схема соединителя JTAG/SWD

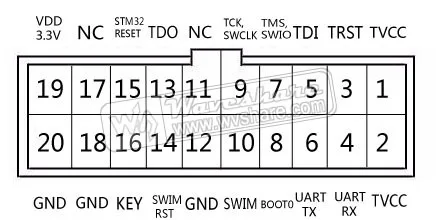

STM32-QFP64 дома JTAG/SWD заголовки для подключения программатора. Схема соединителя показана на рисунке 1 ниже.

Конфигурация режима загрузки

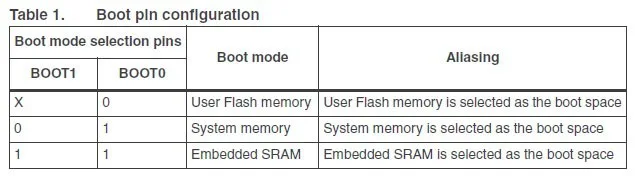

В зависимости от используемой конфигурации pin в качестве загрузочного пространства выбираются флэш-память, системная память или SRAM, как показано в таблице 1 ниже.

Загрузка

Ресурсы для развития:Схема и т. Д. Вики:Www.waveshare.com/здравствуйте/stm32-qfp64

Посылка содержит
