QFP64 LQFP64 STM32F10xR STM32L1xxR STM32F2xxR STM32F4xxR Yamaichi IC тестовый гнездовой адаптер 0,5 мм шаг = STM32-QFP64

Тестовый адаптер QFP64 LQFP64 STM32F10xR STM32L1xxR STM32F2xxR STM32F4xxR Yamaichi IC, шаг 0,5 мм = STM32-QFP64

Обзор

Тестирование ИС Yamaichi и розетка с простой платой, особенно для микроконтроллера STM32 в пакете QFP64 (шаг 0,5 мм).

Особенности

1. 20-контактный порт JTAG/SWD и/или 4-контактный интерфейс USART1 для программирования/тестирования

2. Внешний Кристалл может быть подключен через бортовое гнездо для системных часов

3. Встроенный кварцевый генератор 32,768 K

4. Два светодиодный ных индикатора для тестирования, которые подключаются к контактам ввода-вывода через перемычки

5. Все разъемы MCU доступны на разъемах расширения

* Шаг штыревого разъема: 2,54 мм (100 мил)

ПоддерживаетсяУстройства

Микроконтроллер STM32 в упаковке QFP64 (шаг 0,5 мм) с совместимыми контактами:

Серия STM32L1xxR (STM32L151R8, STM32L152RB и т. д.) Серия STM32F0xxR (STM32F051RC, STM32F051RB и т. д.) Серия STM32F1xxR (STM32F103RC, STM32F100RB и т. д.) Серия STM32F2xxR (STM32F207RC, STM32F215RB и т. д.) Серия STM32F3xxR (STM32F303R8, STM32F373RB и т. д.) Серия STM32F4xxR (STM32F407RC, STM32F415RB и т. д.)

Настройте бортовой "перемычки выбора устройства" в соответствии с программируемым устройством.

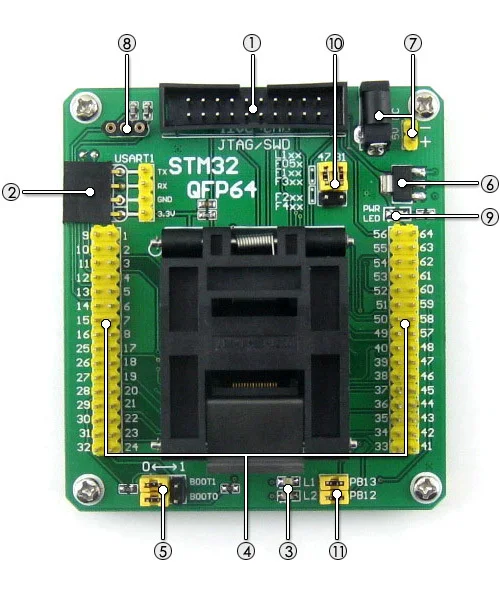

Что на борту

Порт JTAG/SWD Для программирования/отладки/тестирования Совместим с ST-LINK / J-LINK / ULINK2 / STX-RLINK Порт USART1 Поддержка отладки ISP и/или последовательного порта Светодиодный ные индикаторы Для быстрого тестирования Контактные разъемы, подключенные к контактам MCU Четкая маркировка с бортовыми отметками Легко тестировать и расширять Конфигурация режима загрузки Настройка BOOT0 и BOOT1 с помощью перемычек Встроенный регулятор 3,3 В AMS1117-3.3 Вход питания 5 В Разъем постоянного тока или 2-контактный разъем Внешняя кристаллическая розетка Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие Индикатор питания Перемычки для выбора устройства Короткие верхние головки для STM32F1xx / STM32L1xx / STM32F05x / STM32F3xx Короткие Нижние головки для STM32F2xx / STM32F4xx Светодиодные перемычки Короткие перемычки для подключения светодиодов к разъемам ввода-вывода MCU для тестирования Откройте перемычки, чтобы отсоединить Кристалл 32,768 K (на нижней стороне) Для внутреннего RTC с калибровкой

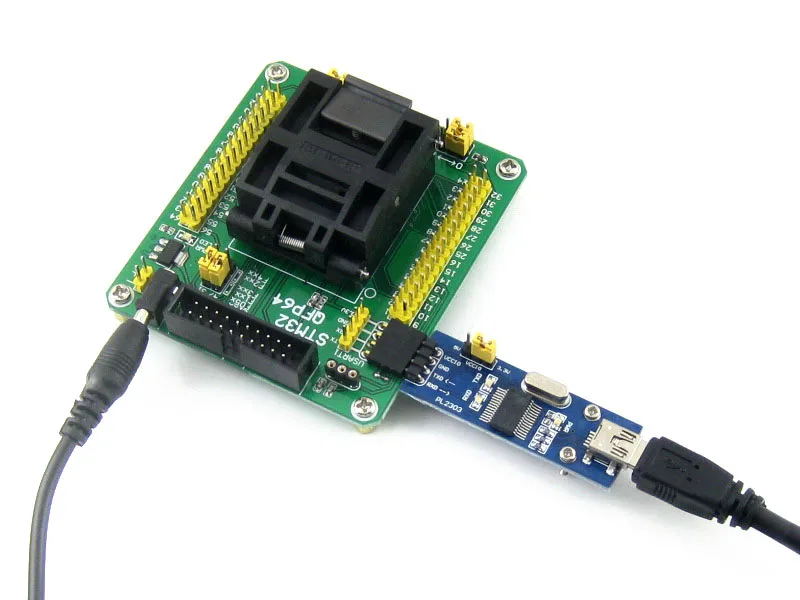

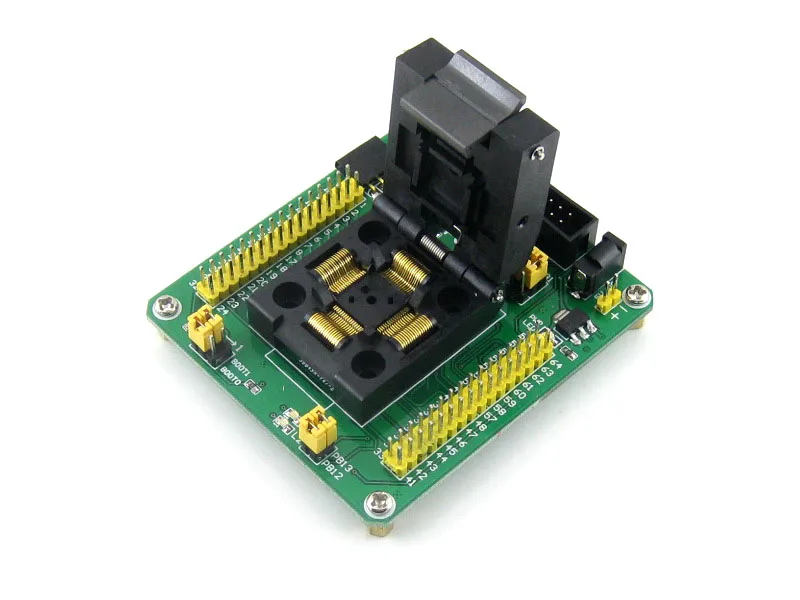

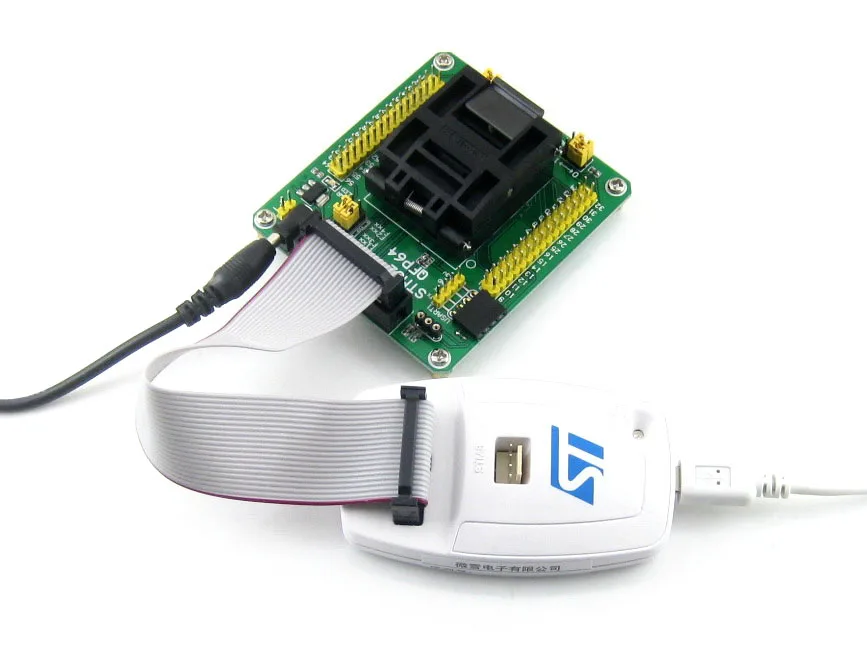

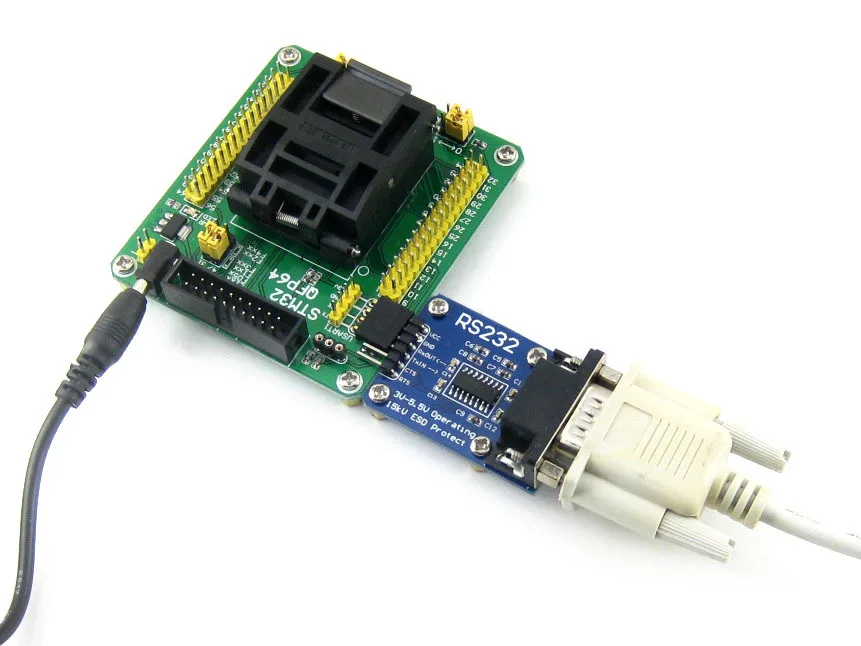

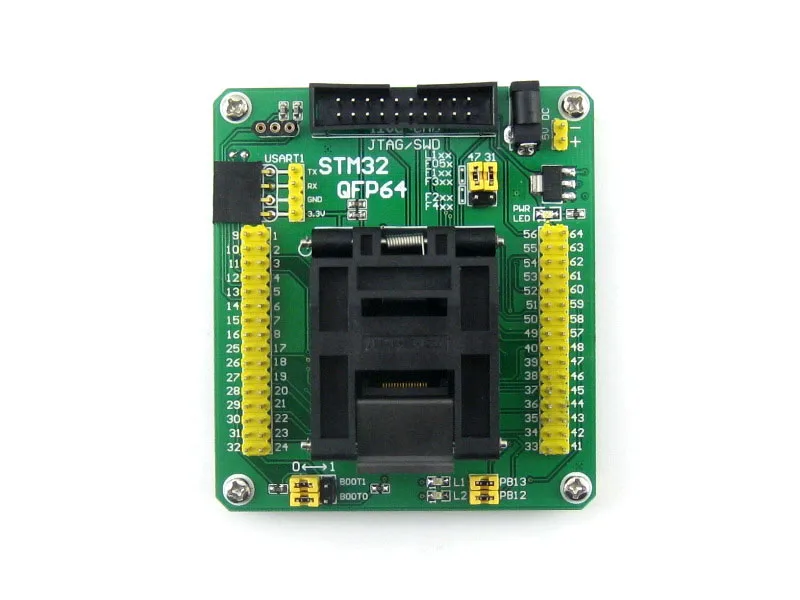

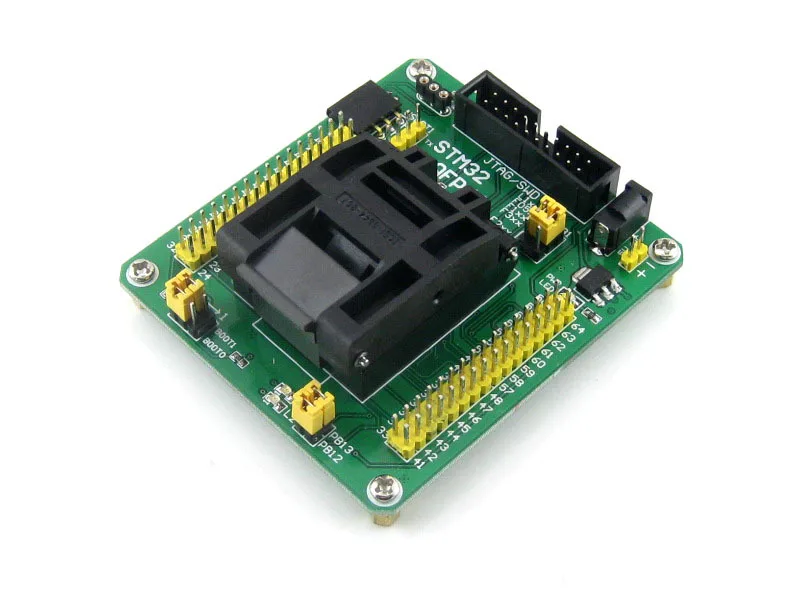

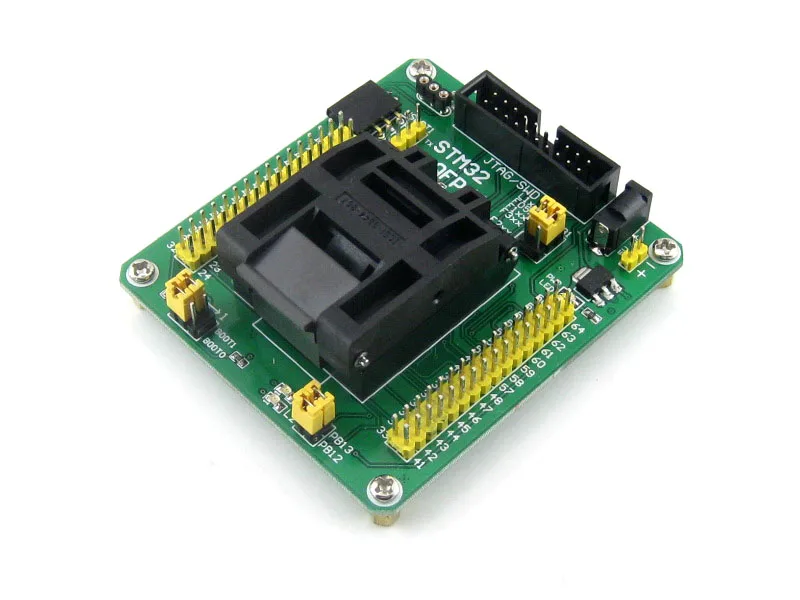

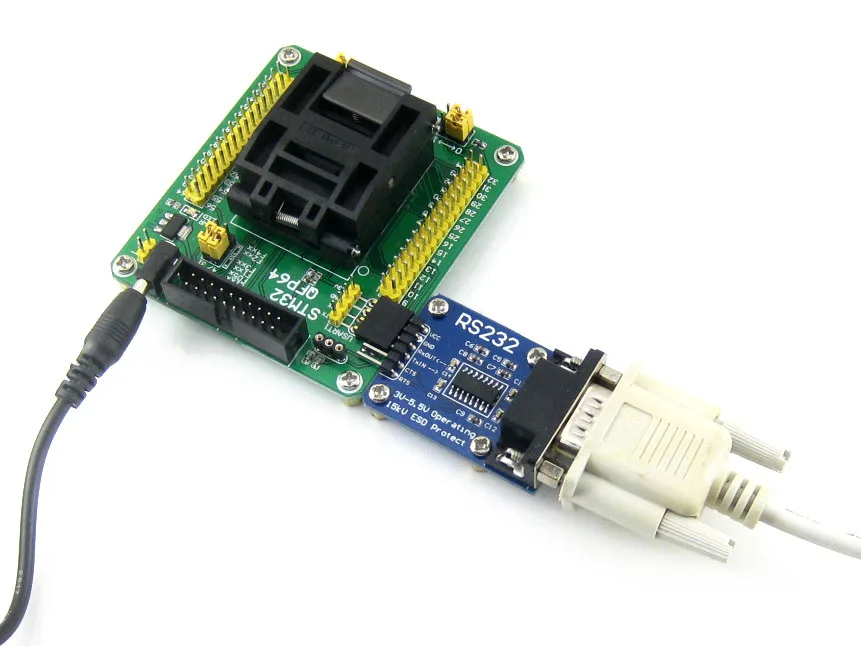

Фотографии

Контур и размеры

Схема соединителя JTAG/SWD

В STM32-QFP64 домов JTAG/SWD-заголовки для подключения программиста. Схема соединителя показана ниже.

Конфигурация режима загрузкиВ зависимости от используемой конфигурации pin в качестве загрузочного пространства выбрана флэш-память, системная память или SRAM, как показано в таблице 1 ниже.

Посылка содержит

STM32-QFP64 × 1 Кабель питания USB × 1
