Специальный программатор STM32, QFP64 0,5 мм, выжигающая розетка с простой платой, специально разработанная для микроконтроллера STM32
ShunShine-Growton Store - Надежность 94.5%
Более 24 подписчиков, дата открытия магазина 20.02.2021
- Положительные оценки: 94% (35)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 96%
Последнее обновление: 26.03.2022
1 Отзывов
6 Заказов
0 Отзывов
1 Заказов

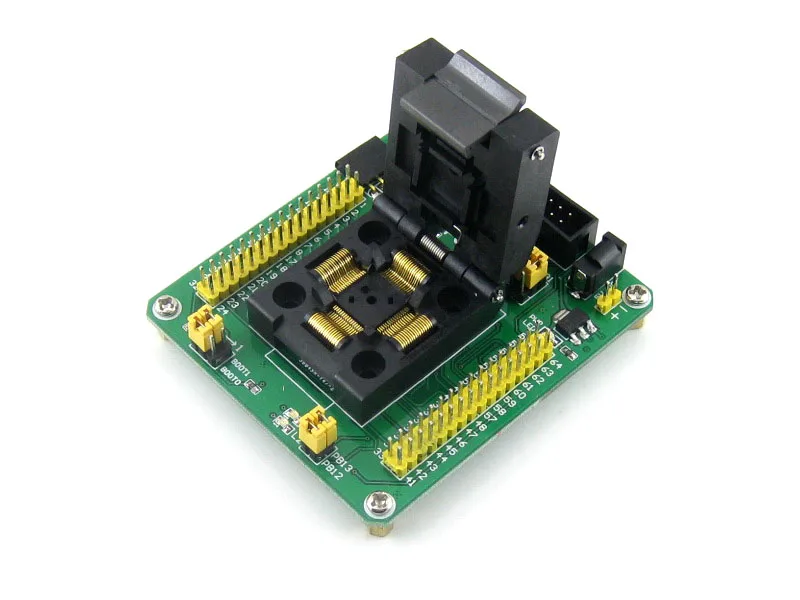

Yamaichi IC Тесты & burn-в сокете с простым Советом, специально разработан для STM32 микроконтроллер в QFP64 (0,5 мм шаг) посылка
Особенности20-контактный разъем JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования
Внешний Кристалл может быть подключен через бортовой разъем для системы часов
Бортовой 32,768 K кристаллический осциллятор
Два светодиодный индикатора для тестирования, которые подключаются к контактам ввода/вывода через перемычки
Штыревой разъём шаг: 2,54 мм (100mil)
Поддерживаемые устройстваSTM32 микроконтроллер в QFP64 (0,5 мм шаг) посылка с совместимыми pinouts:
STM32L1xxR серии (STM32L151R8, STM32L152RB и т. Д.)
STM32F0xxR серии (STM32F051RC, STM32F051RB и т. Д.)
STM32F1xxR серии (STM32F103RC, STM32F100RB и т. Д.)
Серия STM32F2xxR (STM32F207RC, STM32F215RB и т. Д.)
STM32F3xxR серии (STM32F303R8, STM32F373RB и т. Д.)
STM32F4xxR серии (STM32F407RC, STM32F415RB и т. Д.)
Доверьте бортовой"Джемперы для выбора устройства"Согласно запрограммированию устройства.
Контур и размерыНомер детали
Шаг
Булавки
Применимые размеры ИС (см.)
Внешние размеры (см.)
A x B
C x D
E
F
G x H
IC51-0644-807
0,5
64
10,0x10,0
12,0x12,0
11,3
-
32,0x35,0
Для программирования/отладки/тестирования

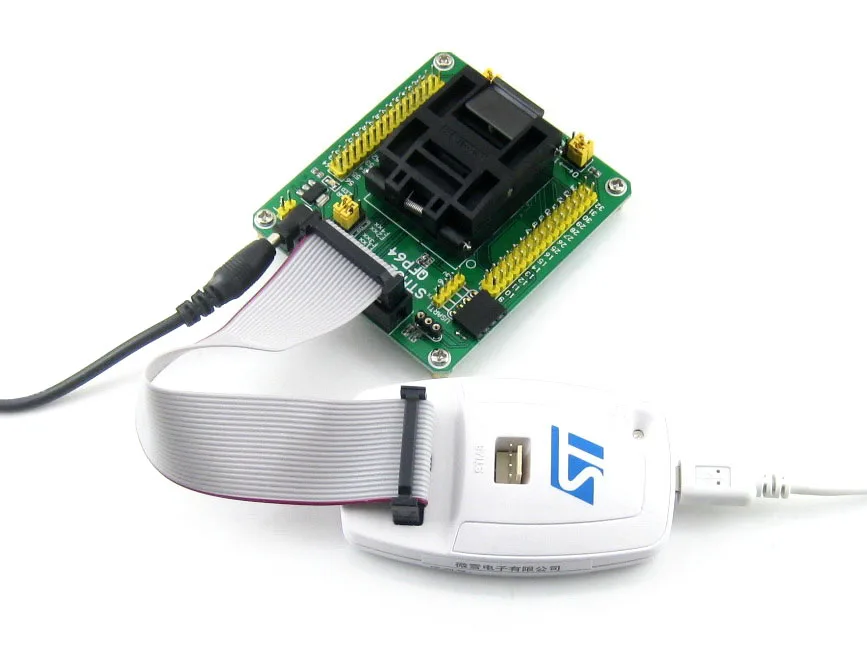

Совместим с ST-LINK / J-LINK / ULINK2 / STX-RLINK

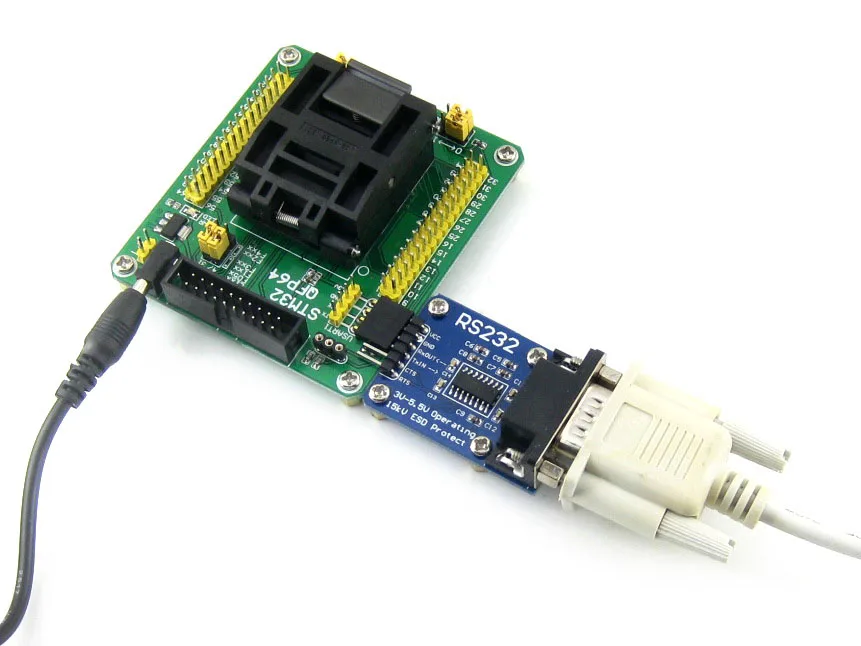

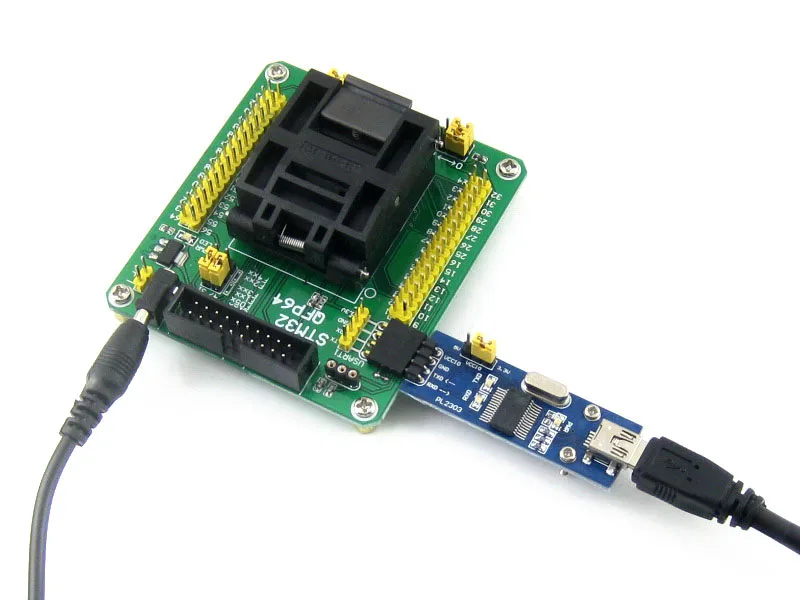

Поддерживает отладку ISP и/или последовательного порта
Для быстрого тестирования

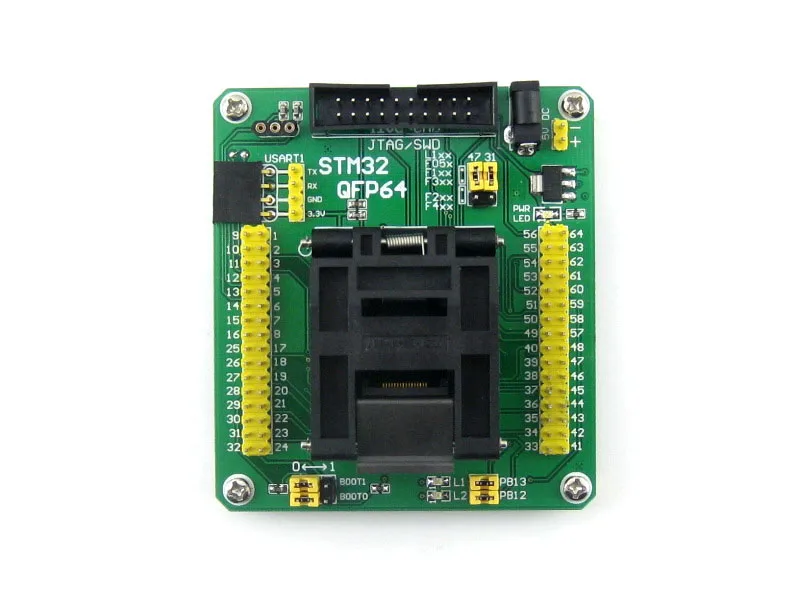

Четко обозначены бортовыми отметками
Легкий для тестирования и дальнейшего расширения
Настройка BOOT0 и BOOT1 через джемперы
AMS1117-3.3
Разъем постоянного тока или 2-штыревой разъём
Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие
Индикатор питания
Короткие верхние заголовки для STM32F1xx / STM32L1xx / STM32F05x / STM32F3xx
Короткие Нижние заголовки для STM32F2xx / STM32F4xx
Короткие перемычки для подключения светодиодов к MCU I/O pins для тестирования
Откройте перемычки для отключения
Для внутреннего RTC с калибровкой
В STM32-QFP64 есть JTAG/SWD заголовки для подключения программиста. Схема подключения показана на рис. 1 ниже.
Рис. 1.JTAG/SWD разъем макетВ зависимости от конфигурации использованного штифта флэш-память, системная память или SRAM выбирается в качестве загрузочного пространства, как показано в таблице 1 ниже.
Ресурсы для развития:Схема и т. Д.Вики: Флуоресцентный
Посылка
Вес: 0,09 кг
STM32-QFP64 × 1
Кабель питания USB × 1
