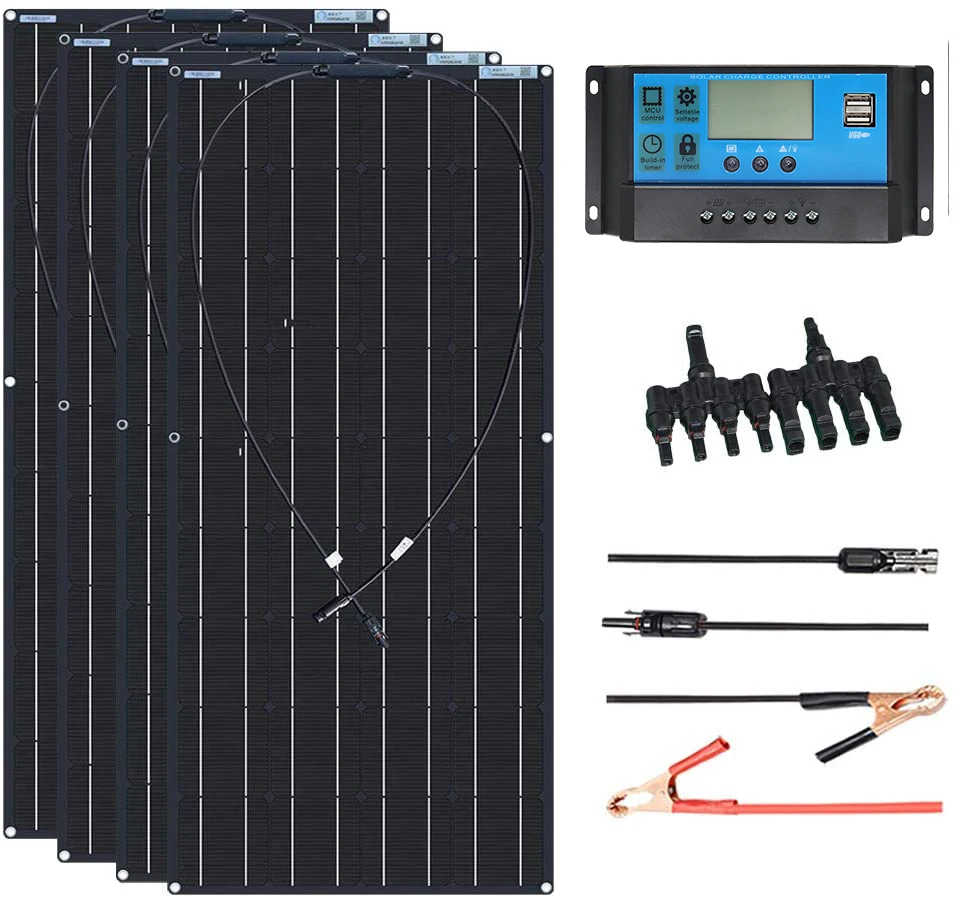

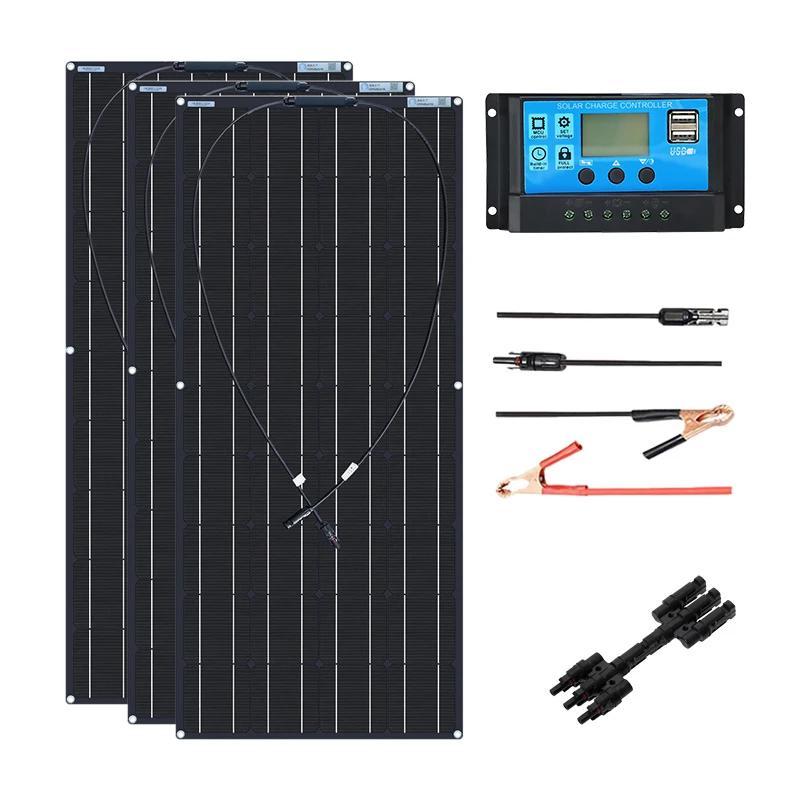

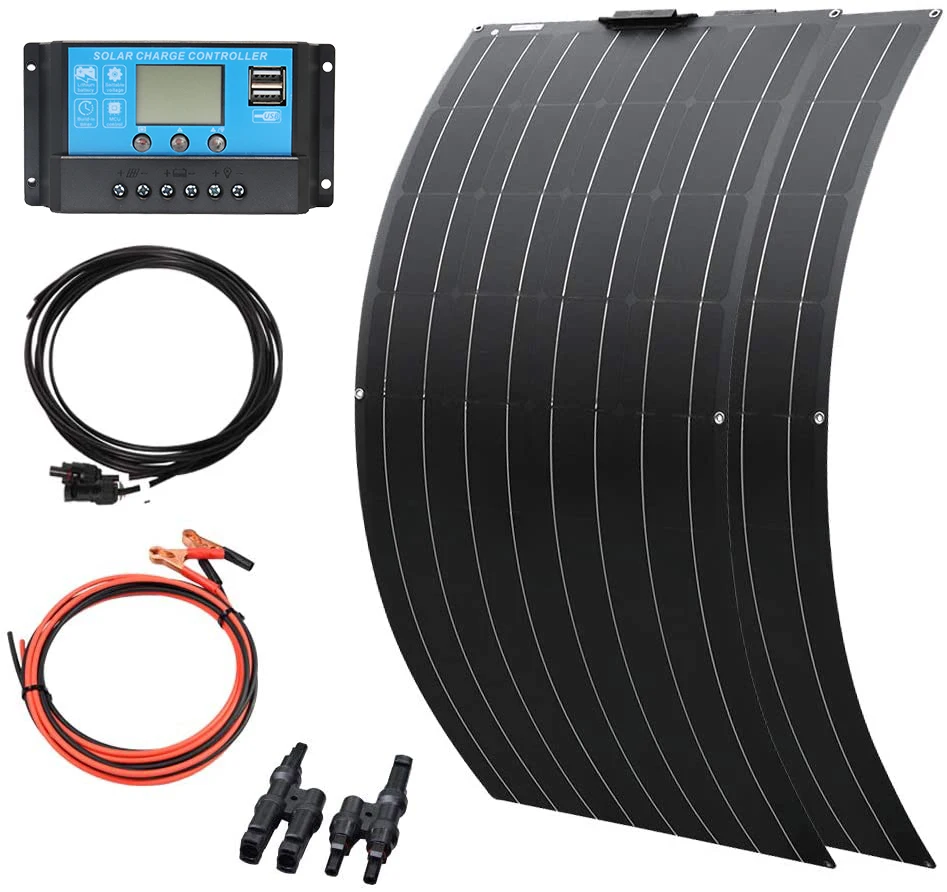

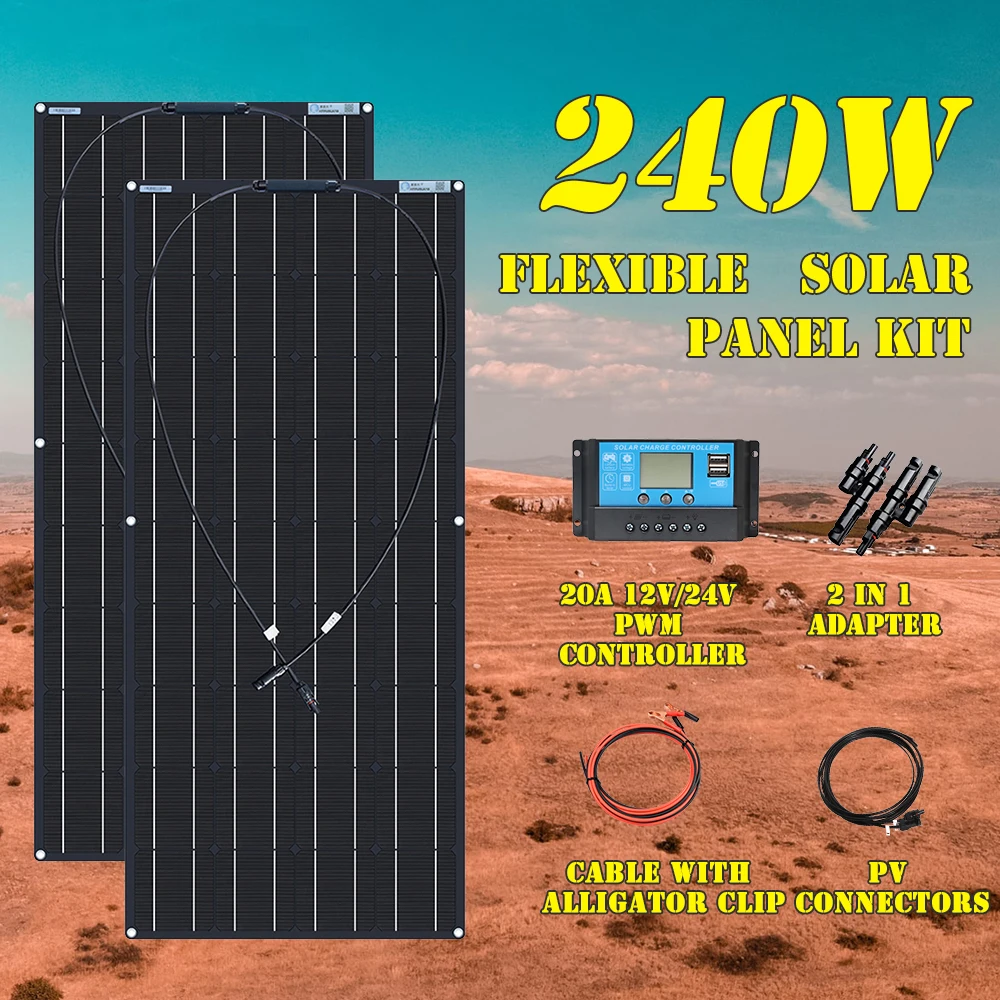

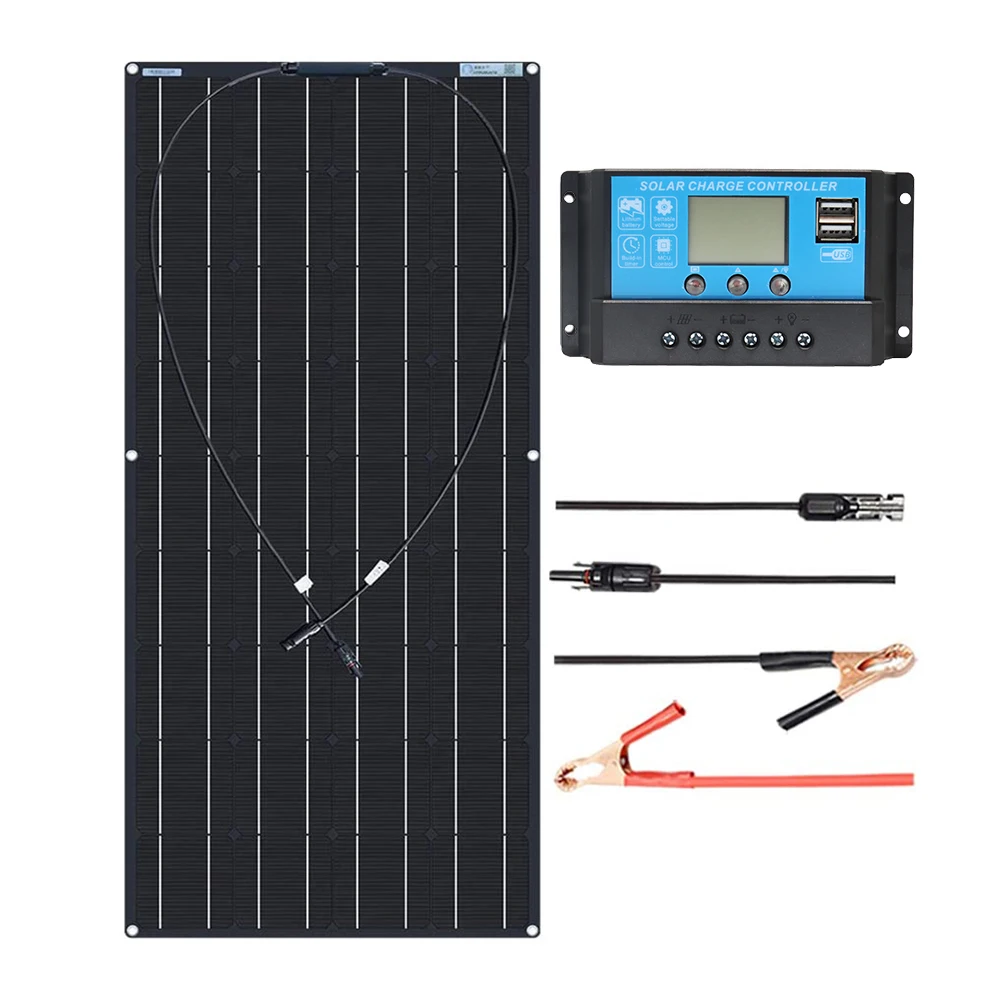

Набор гибких солнечных панелей 240Вт, 360Вт, с контроллером 12В, с удлинительным кабелем, для использования в трейлерах, грузовиках, на лодках

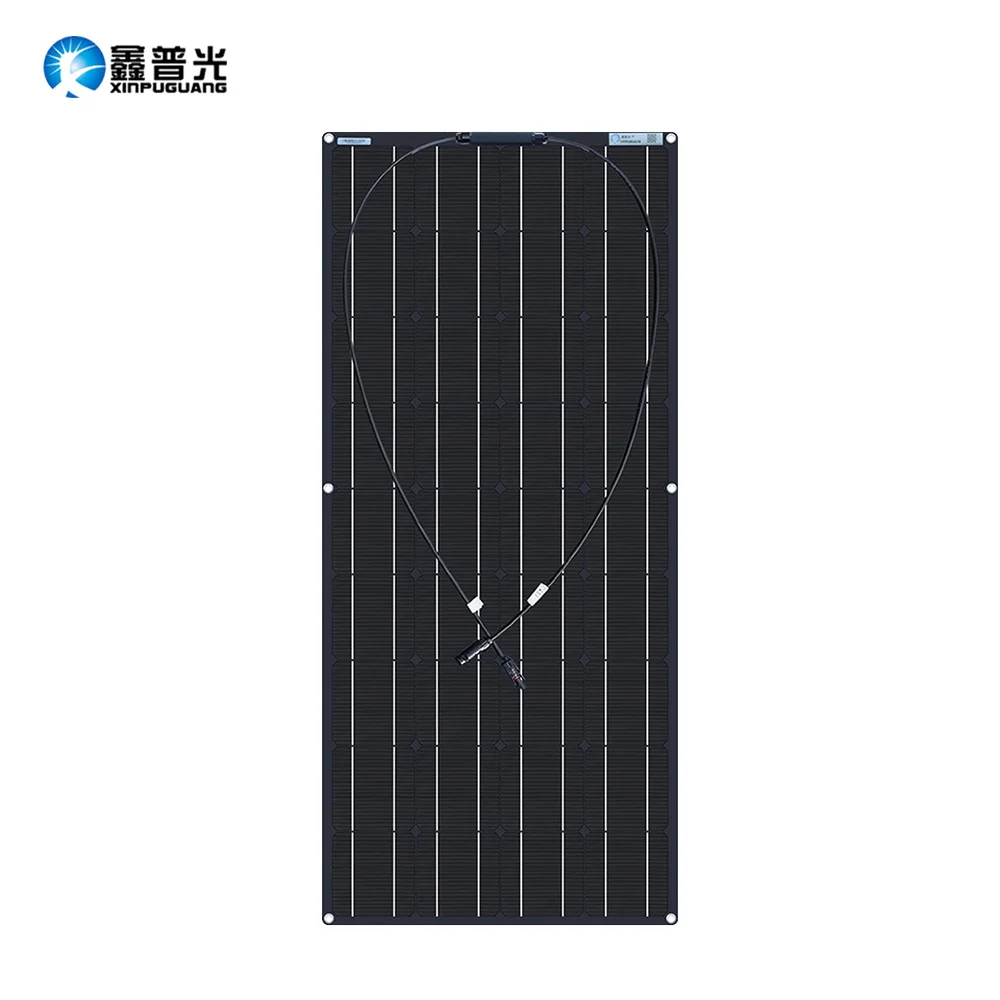

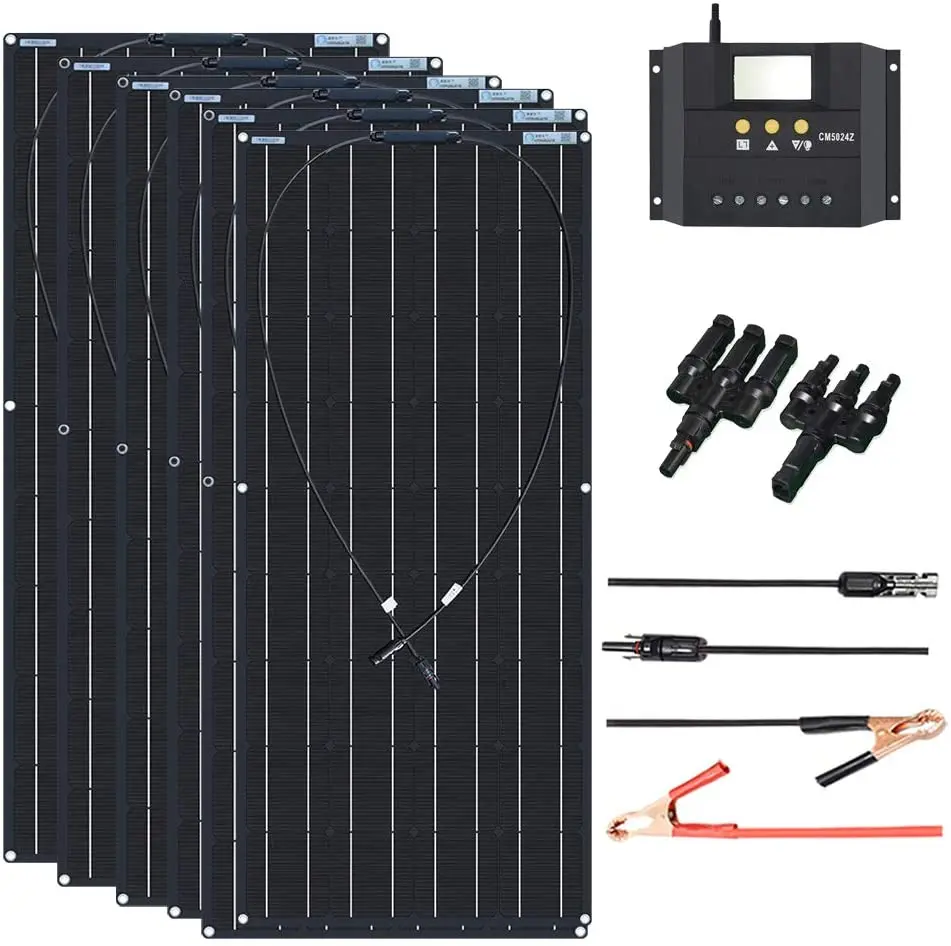

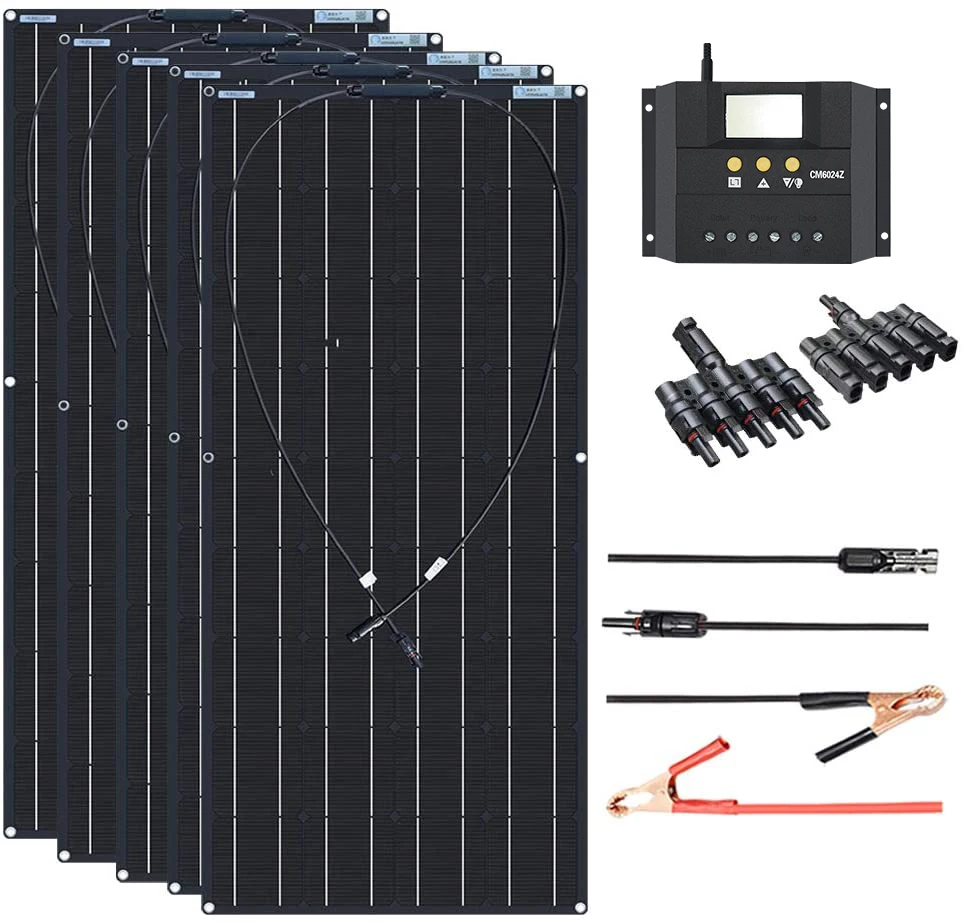

XINPUGUANG18V 120W 240w 360w 480w 600w 720w Гибкая солнечная панель 12V наборы Контроллер заряда мм, удлиняющий кабель, для батареи RV Прицепа лодки кабина караван грузовик

Технические характеристики

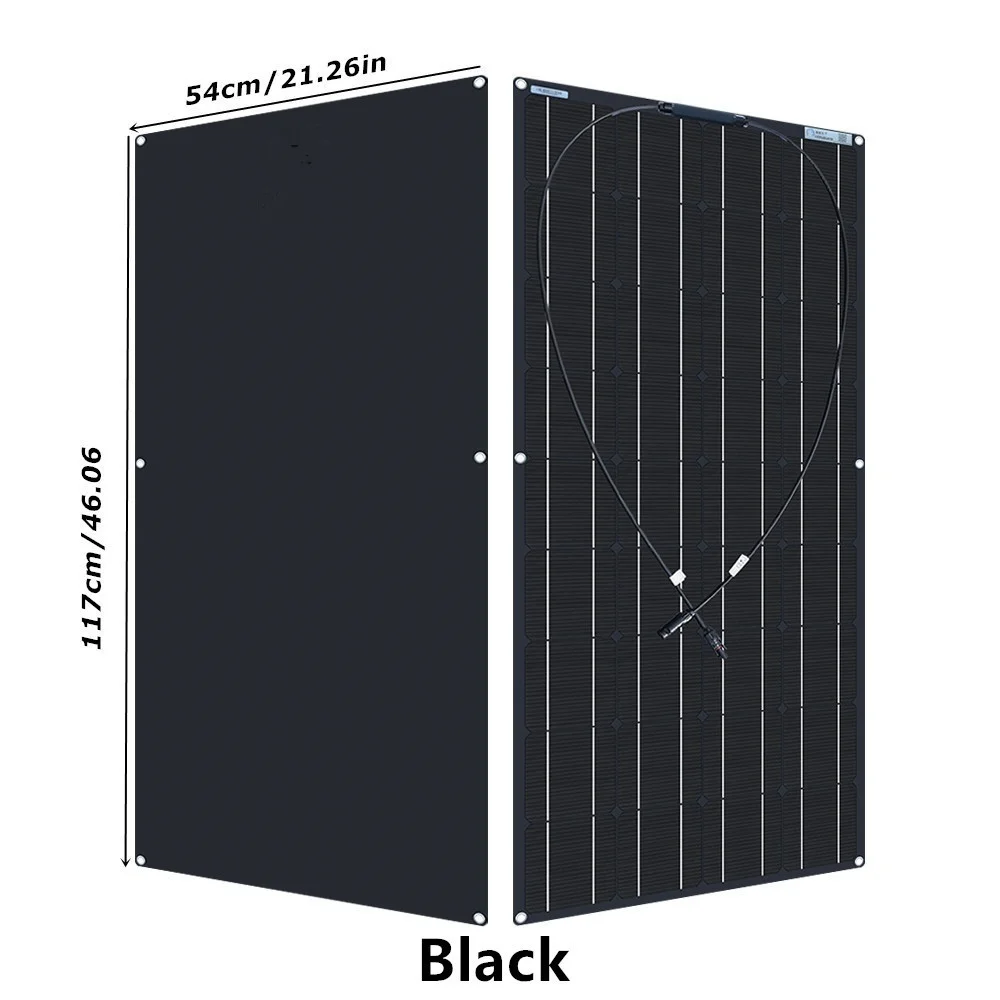

Максимальная мощность (Pmax) 120 ВтВыход погрешность ± 3%Максимальное напряжение системы 700 В постоянного токаНапряжение открытой цепи (Voc) 21,6 вТок короткого замыкания (Isc) 6,8 АМаксимальное напряжение питания (Vmp) 18 вМаксимальная сила тока (Imp) 6.5AЭффективность батареи 19.5%Рабочая температура (NOCT) 45 ± 2 ℃Диапазон температур-40 ℃ ~ + 80 ℃Количество ячеек 36 штВес 2200 гРазмер 1170*540*3 ммЦвет черныйСтандартные условия испытания: lrradiance 1000 Вт/м ^ 2, температура 25 ℃, AM = 1,5

Особенности:

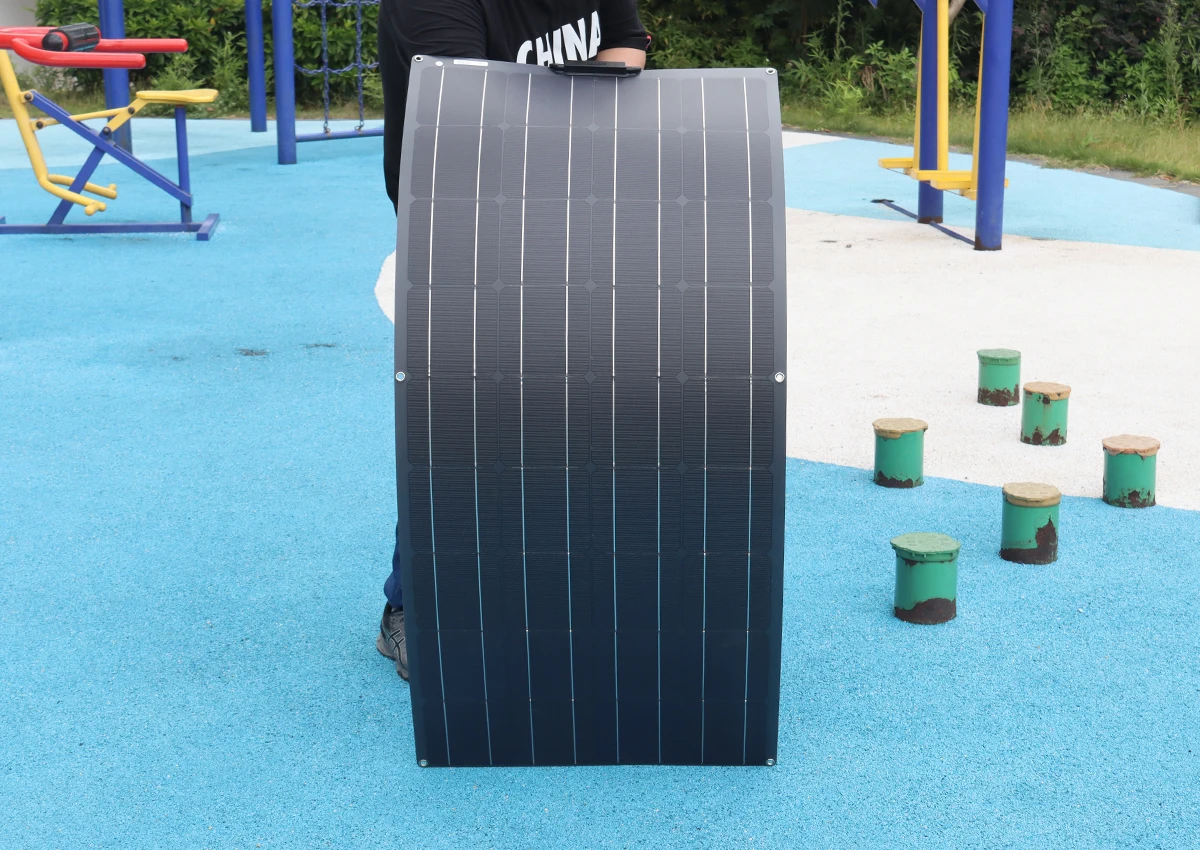

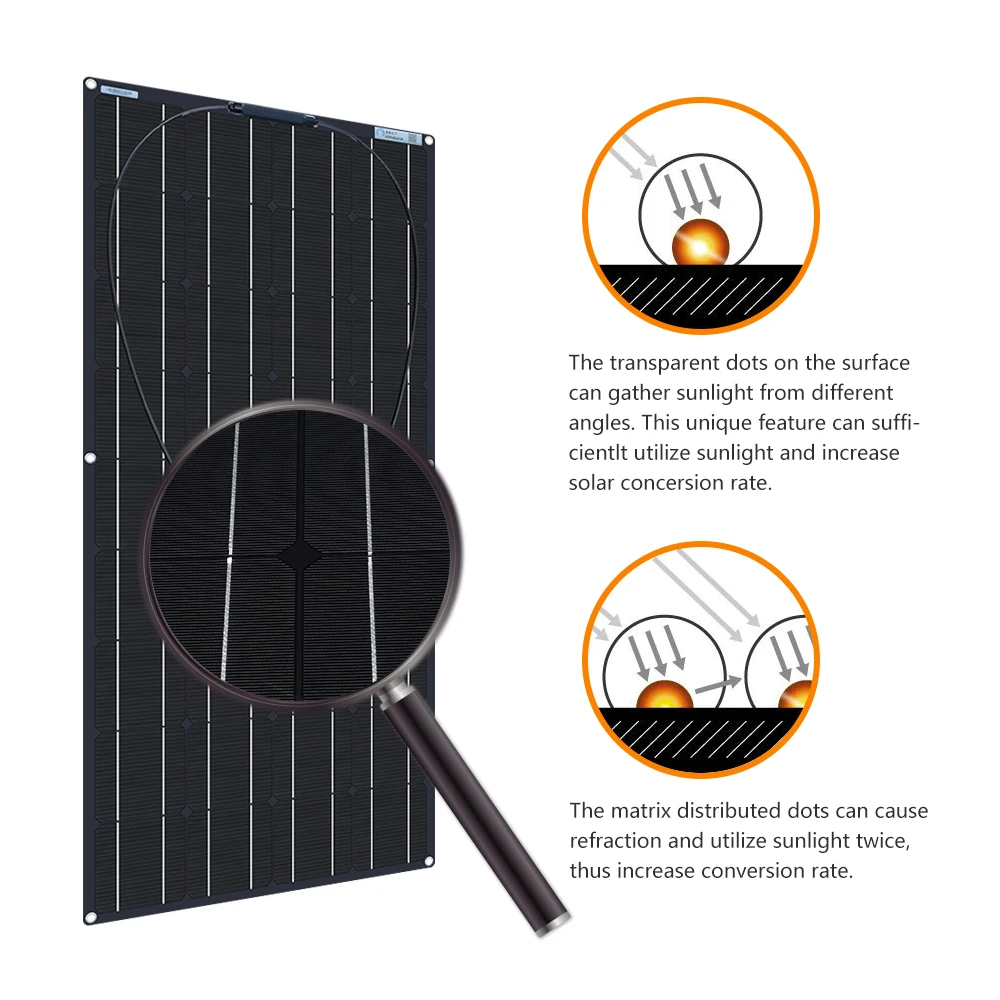

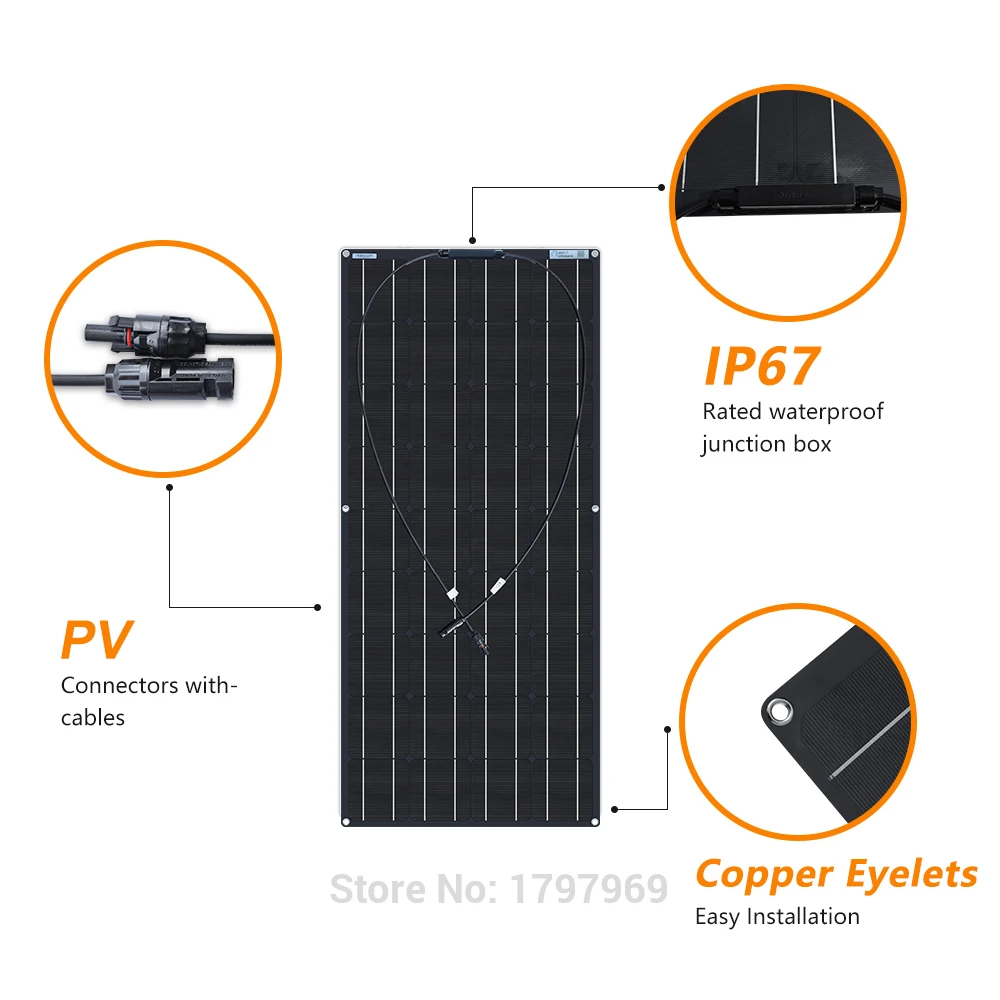

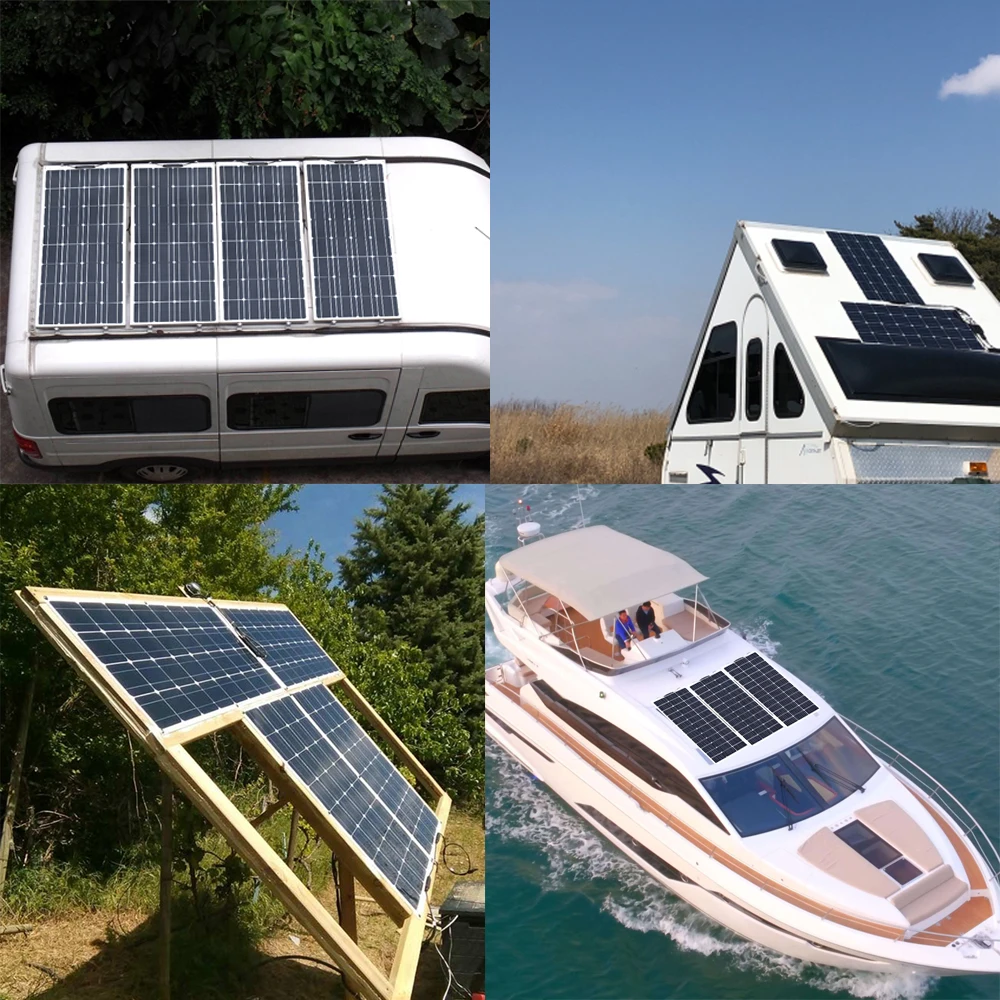

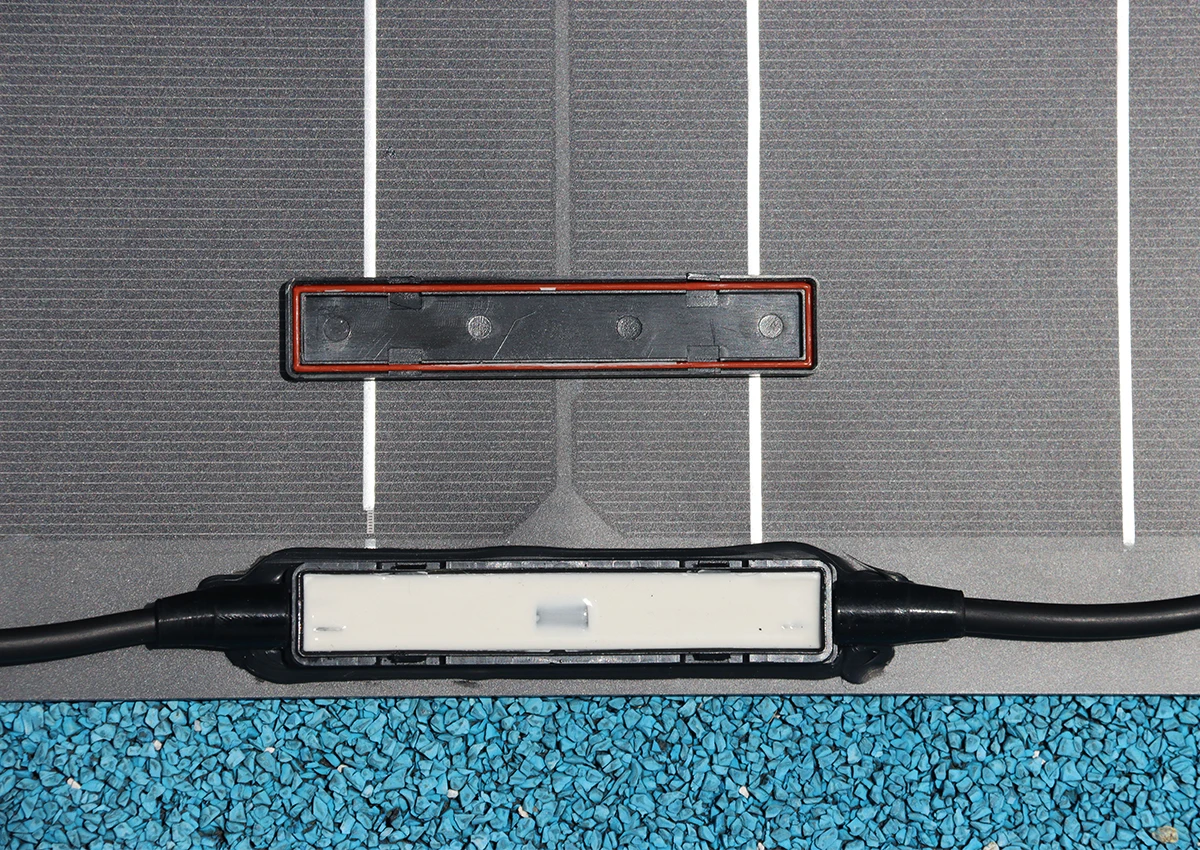

А. Выберите высокоэффективные монокристаллические Кремниевые Солнечные элементы, эффективность производства электроэнергии в 1,2 раз больше, чем у обычного поликремния, и общая площадь меньше при той же мощности.Б. Используя новейшие технологии упаковки компонентов, тоньше, легче, мягче и дольше.C. Поверхность изготовлена из ПЭТ и обработана специальным процессом, который является более износостойким и улучшает эффективность поглощения солнечного света.D. С высоким коэффициентом пропускания света, безопасным и надежным, не боятся высокой температуры, нет опасности горения или взрыва.Е. Распределительная коробка принимает IP67 водонепроницаемый дизайн, содержит байпасный диод, и цепь принимает перезаряда и защиты от обратного тока.F. Используйте специальный фотоэлектрический кабель и PV разъем, для наружного использования безопасен, водонепроницаемый, высокая термостойкость и устойчивость к погодным условиям. PV разъем прост в использовании, подключи и работай.G. Этот продукт является солнечным модулем. Рекомендуется использовать с контроллерами и батареями. Его можно использовать в различных вариантах, таких как домашние хозяйства, кемпинг, RVs, яхты, уличные фонари и солнечные электростанции.

Модульная система на солнечной продукты

A. Этот продукт не должен контактировать с высококоррозионными веществами, чтобы избежать чрезмерного изгиба и длительного изгиба;B. Панель солнечных батарей должна быть предотвращена от укладки и падения вниз, Солнечная гибкая панель не может быть демонтирована, не столкновения с твердыми предметами, избегайте топтания, И не царапайте поверхность твердыми предметами во время использования;C. Большое количество царапин или грязи на поверхности панели солнечных батарей может привести к низкой эффективности панели солнечных батарей, что может привести к сильному выгоранию;D. Подходящий диапазон температуры окружающей среды солнечных панелей: -20 ℃-80 ℃, не превышать этот диапазон;Е. Солнечная панель должна быть установлена в области с хорошим солнечным светом и без тени. Солнечная панель может работать в затененном солнечном свете в течение длительного времени, и может быть риск выгорания;F. При использовании в последовательном соединении, "+" предыдущего компонента подключается к "-" следующего компонента. Та же панель не может быть непосредственно подключена к положительным и отрицательным полюсам.

Метод установки подключения солнечной панели

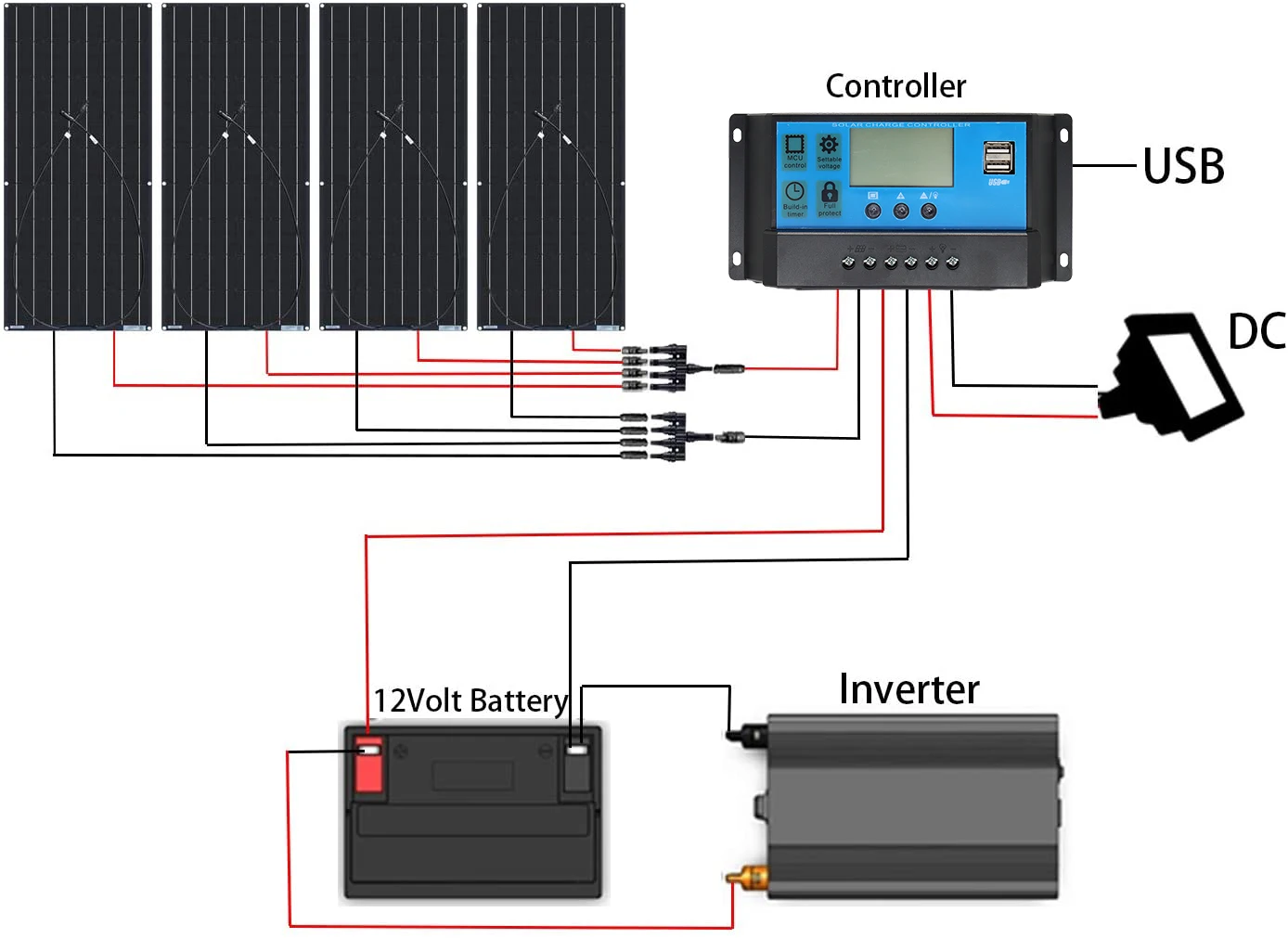

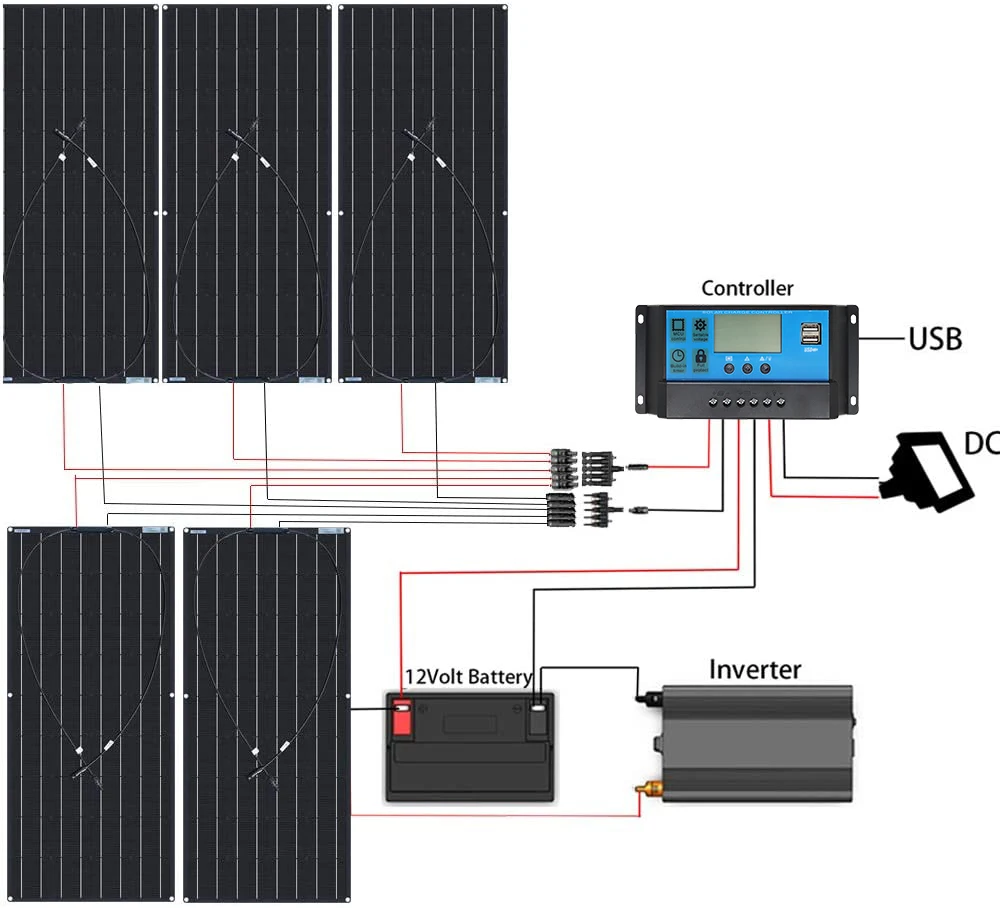

При использовании батареи 12 В Используйте параллельное соединение; При использовании батареи 24 В используйте два последовательных соединения. Пожалуйста, установите солнечную панель на гладкую поверхность с хорошим солнечным светом и без тени, и старайтесь не устанавливать ее на неровных местах. Солнечные панели могут быть закреплены клеем или болтами.

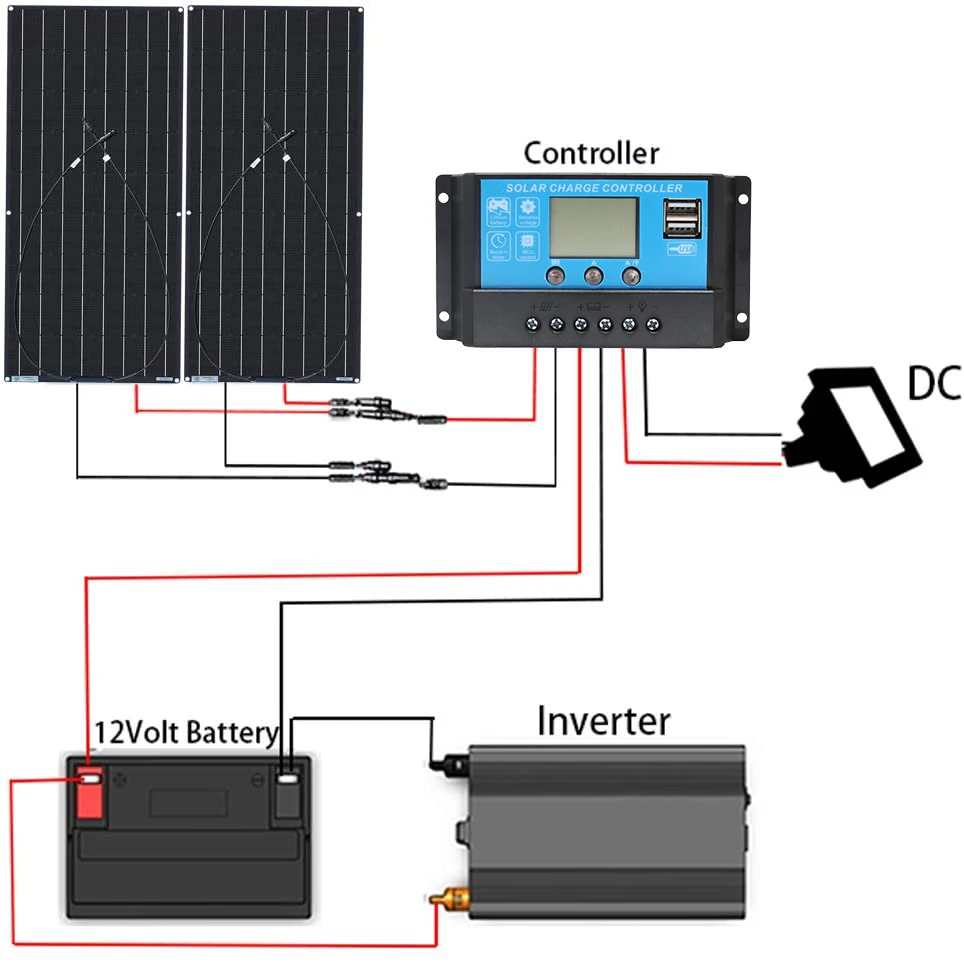

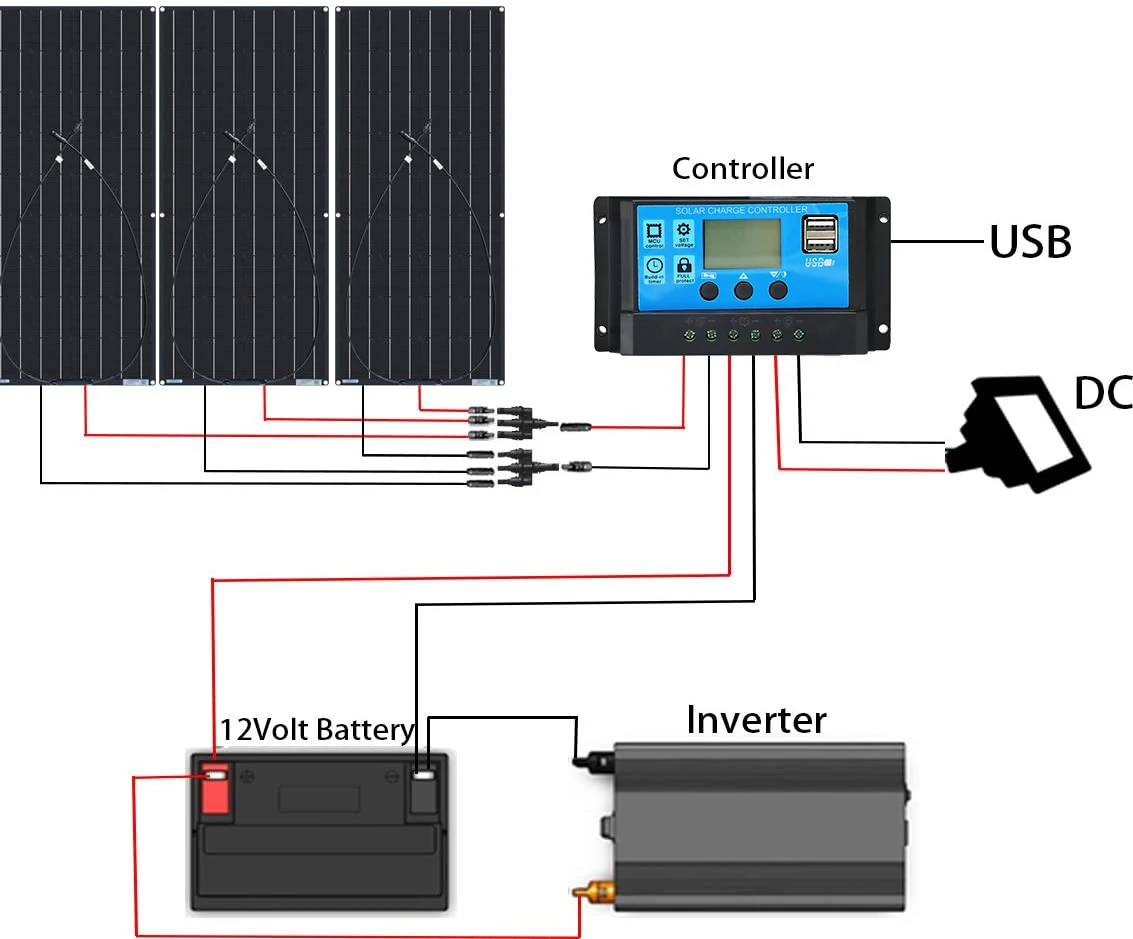

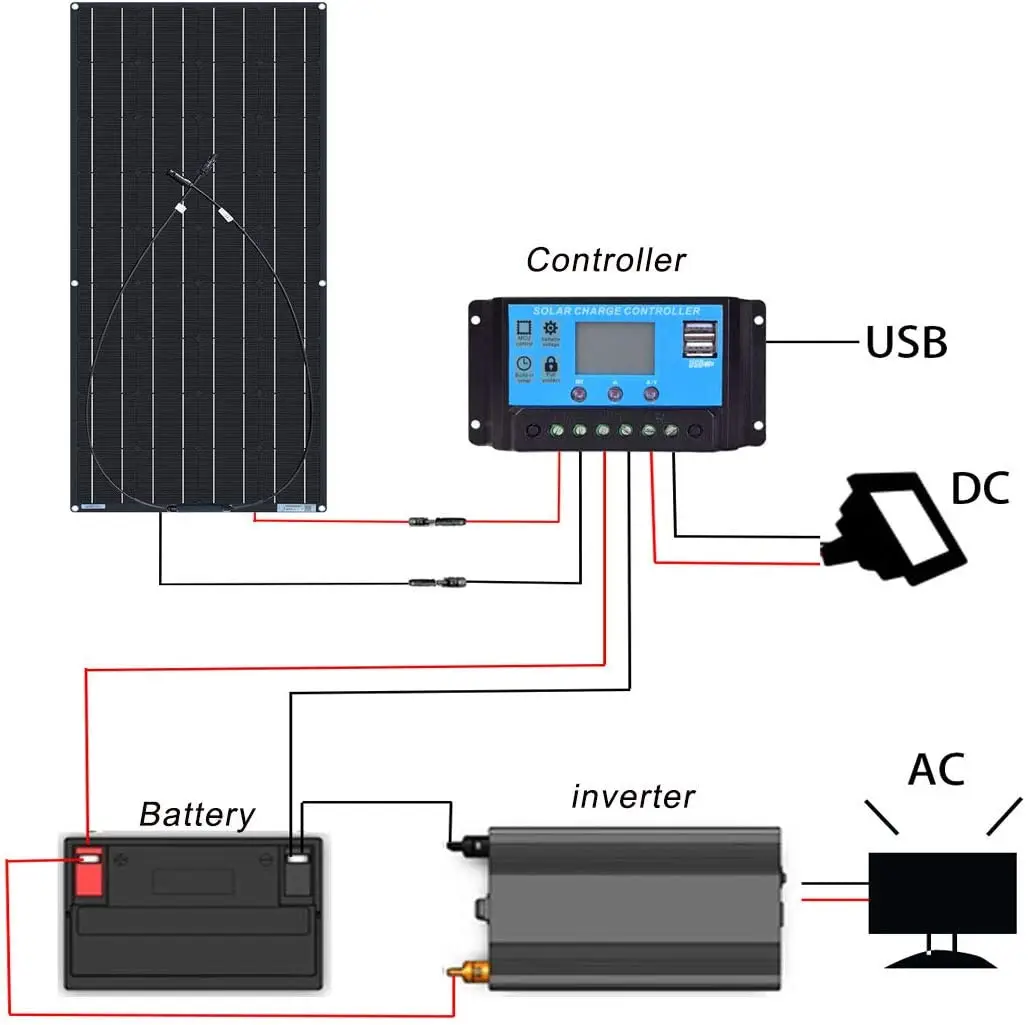

Контроллер инструкции по подключению

A перед подключением солнечной панели сначала Подключите контроллер к батарее. Подключение панели солнечных батарей без подключения аккумулятора может привести к сгорению контроллера и его отключению.B после того, как контроллер подключен к аккумулятору, подключите вышеуказанную серию или параллельные солнечные панели к контроллеру через кабель передачи.C наконец, подключите требуемую нагрузку постоянного тока к конец нагрузки контроллера. Если нагрузка не работает, нажмите третью кнопку контроллера.D в соответствии с ручным управлением, отрегулируйте необходимые параметры.

Меры предосторожности при установке солнечной системы

A при подключении этой солнечной системы сначала Подключите контроллер к батарее, а затем подключите солнечную панель. Не отменяйте заказ на подключение.B пожалуйста, установите контроллер в хорошо проветриваемом помещении или в тени, чтобы избежать воздействия компонентов и предотвратить попадание воды в контроллер.C Общая мощность панели солнечных батарей и нагрузки постоянного тока не может быть больше номинальной мощности контроллера (напряжение × ток), в противном случае может быть риск сжигания контроллера.D инвертор не может быть подключен к контроллеру, но должен быть подключен к батарее.E после установки проверьте, являются ли все линии соединения плотными, чтобы избежать опасности скопления тепла из-за виртуального соединения.F положительные и отрицательные полюсы панели солнечных батарей в том же соединении серии не могут быть короткие замыкания, чтобы предотвратить повреждение панели солнечных батарей.G положительные и отрицательные полюсы контроллера и батареи должны быть проверены четко. Не подключайте положительный и отрицательный полюсы в обратном направлении.

Примечания для использования:

A. Этот продукт не должен контактировать с высококоррозионными веществами.B. Строго запрещено модифицировать, разбирать, уронить, и ударить распределительную коробку и продукты самостоятельно, Избегайте ступить на поверхность и царапать поверхность твердыми предметами во время использования.С. Большое количество царапин или грязи на поверхности панели солнечных батарей может привести к неэффективности модуля солнечных элементов, а в тяжелых случаях может привести к выгоранию.D. Подходящий диапазон температуры окружающей среды этого продукта: -20 ° C-80 ° C, пожалуйста, не превышать этот диапазон.Е. Солнечная панель должна быть установлена в области с хорошим солнечным светом и без тени. Долгосрочная работа модуля солнечной батареи на солнце с тенью может иметь риск горения.F. Не допускается подключение положительных и отрицательных полюсов продукта вместе, и не допускается попадание продукта в воду или огонь, иначе это повредит продукт.G. Общая мощность фотоэлектрического модуля должна быть меньше номинальной мощности контроллера (номинальное напряжение × номинальный ток). Строго запрещено перегружать контроллер.H. Общее напряжение фотогальванического модуля, подключенного к контроллеру, должно быть в диапазоне фотогальванического входного напряжения контроллера.I. Инвертор может быть подключен только к батарее, а не непосредственно к контроллеру.
