Набор солнечных панелей BOGUANG, 100 Вт, 100 Вт, 200 Вт, 300 Вт, 400 Вт, для аккумулятора 12 В, 24 В, для дома, автомобиля, лодки, яхты
BOGUANG Official Store - Надежность 92.25%
Более 27330 подписчиков, дата открытия магазина 18.06.2016
- Положительные оценки: 93% (392)
- Соответствие описанию: 92%
- Отвечает на сообщения: 92%
- Скорость отправки: 92%
Последнее обновление: 08.02.2022
![](https://ae01.alicdn.com/kf/Hf65ef34aea764d4f927c6a70f41a5ee9R.jpg_.webp)
![](https://ae01.alicdn.com/kf/H0c05656ede1e4592bd7fff87c1250e5eD.jpg_.webp)

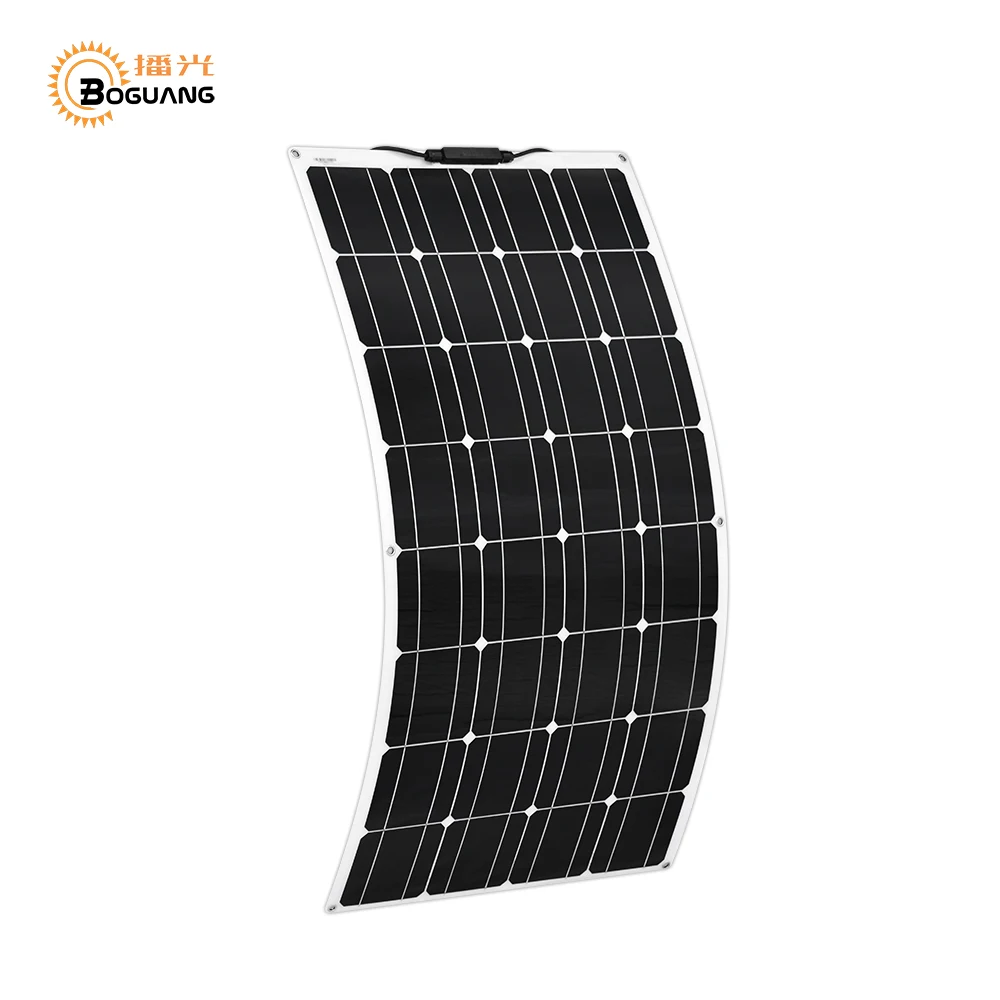

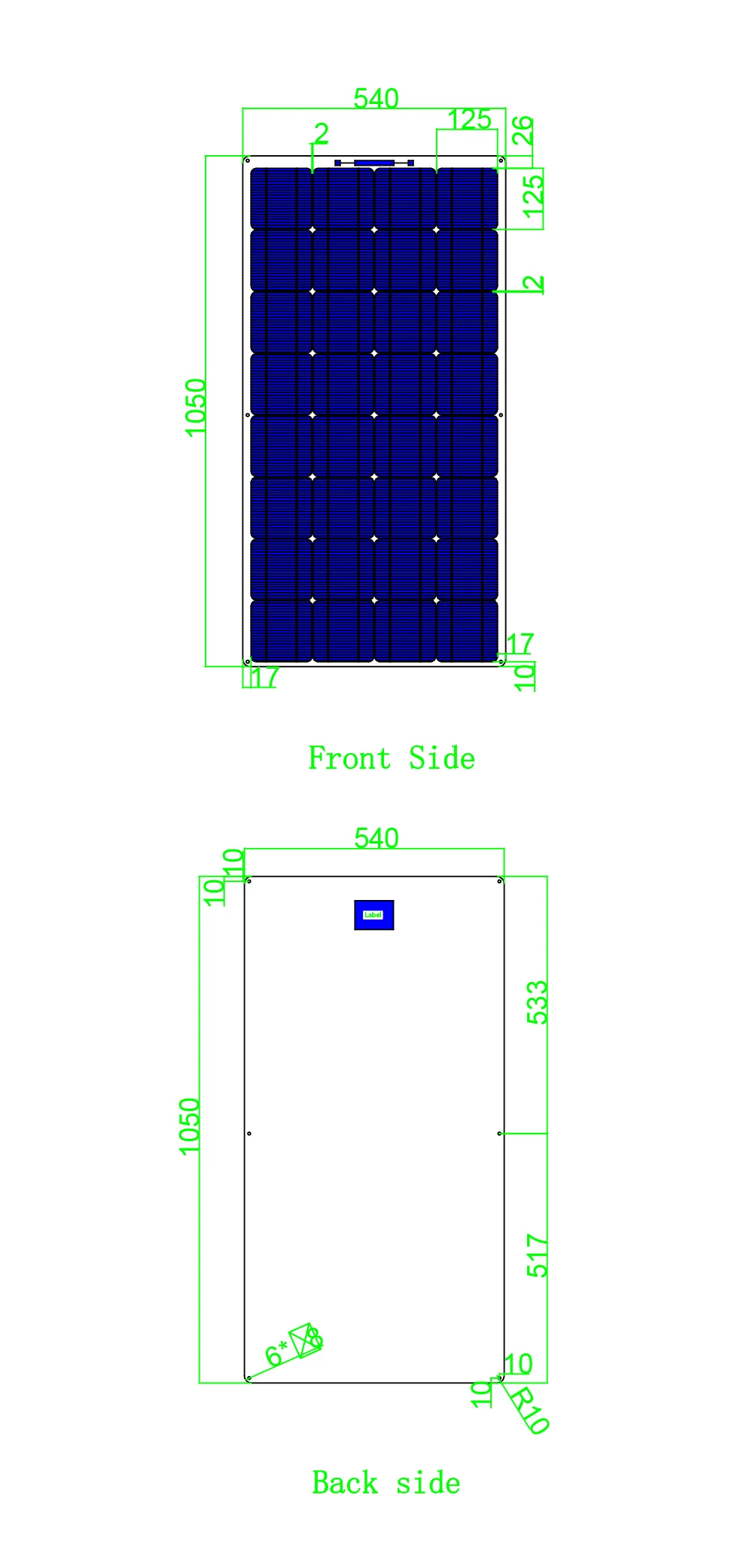

Панель солнечных батарей Спецификация
Максимальная мощность (Pmax) 100 ВтМаксимальное напряжение системы 700 В постоянного токаНапряжение открытой цепи (Voc) 19,2 вТок короткого замыкания (Isc) 6.87AМаксимальное напряжение питания (Vmp) 16 ВМаксимальная сила тока (Imp) 6.25AЭффективность батареи 19.5%Рабочая температура (NOCT) 45 ± 2 ℃Диапазон температур-20 ℃ ~ + 80 ℃Количество ячеек 32 штВес: 2 кгРАЗМЕР 1050*540*3 ммСтандартные условия испытания: lrradiance 1000 Вт/м2, температура 25 ℃,AM = 1,5
![](https://ae01.alicdn.com/kf/Ha9e5f2177e9b40488145d0f472e724e4D.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hfa2d403d50fa4d288eb73cf29e1e5f12s.jpg_.webp)
![](https://ae01.alicdn.com/kf/H0a5786a712274a3fba18c61f269f3945O.jpg_.webp)
![](https://ae01.alicdn.com/kf/H7b83b19f65fb441c9c10eef29f70d106k.jpg_.webp)

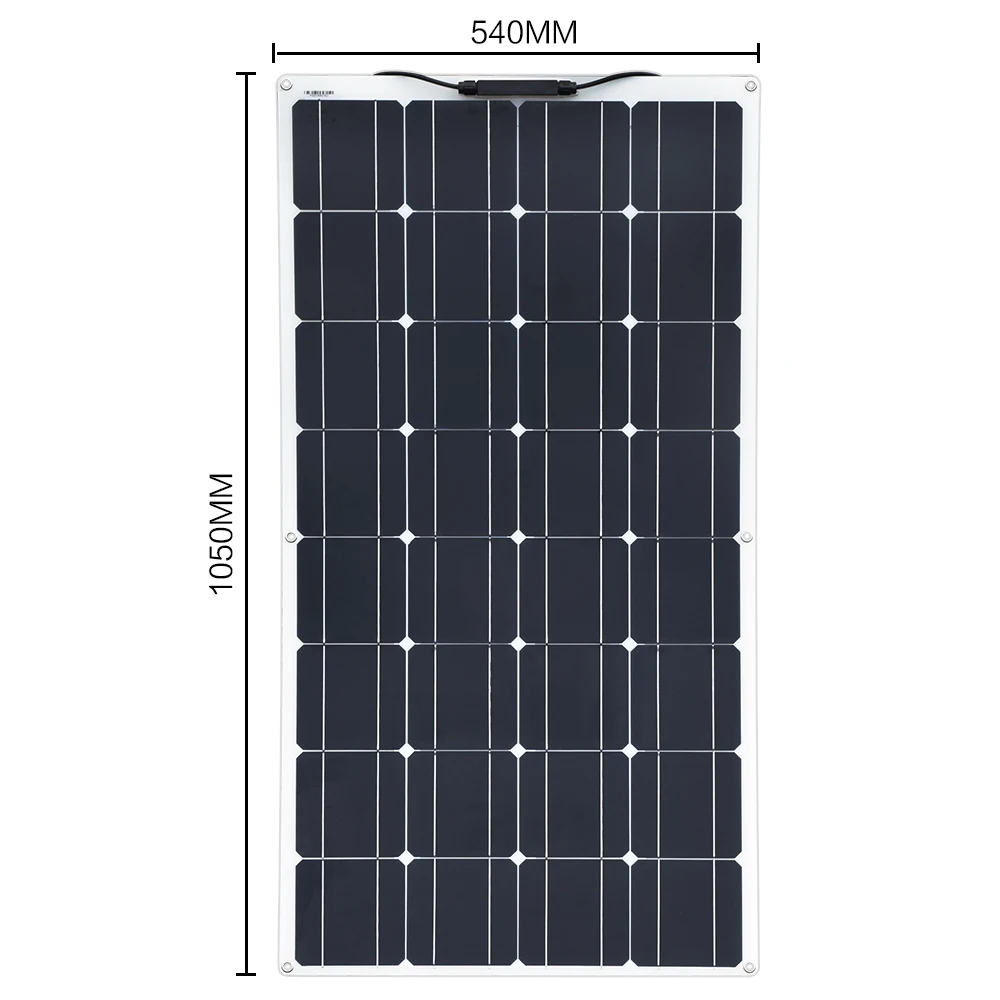

Упаковка 1:100 Вт Солнечный pqnel
1 шт. солнечная панель (РАЗМЕР 1050 мм * 540 мм * 2,5 мм)
![](https://ae01.alicdn.com/kf/H19ef58b2d0504a82a21bd013d0fe384cZ.jpg_.webp)

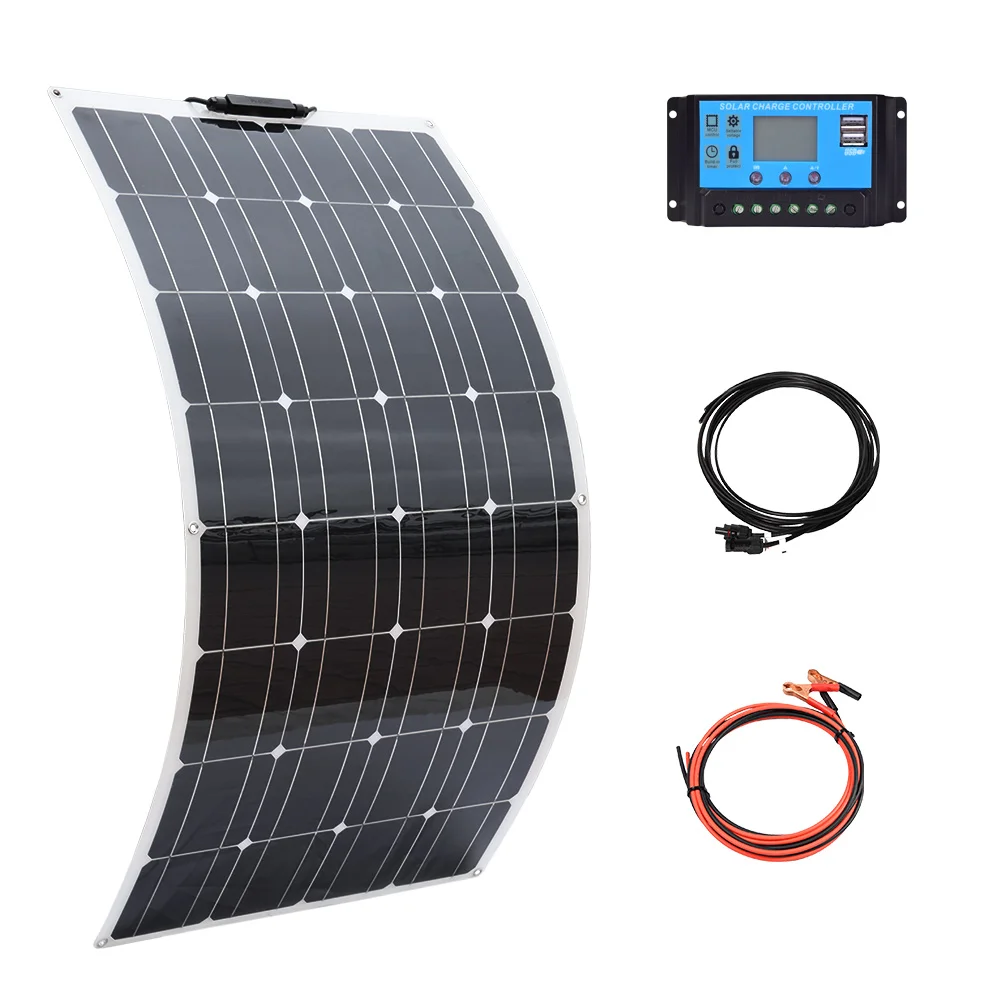

Упаковка 2:100 Вт Солнечный pqnel комплект
1. 1 шт. солнечная панель (РАЗМЕР 1050 мм * 540 мм * 2,5 мм)2. 10A 12v/24v Контроллер заряда для фотоэлектрических систем3. 1 набор 3м Удлинительный кабель с PV разъемом4. 1 комплект 3 м кабель с зажимом типа «крокодил» (подключение к аккумулятору)
![](https://ae01.alicdn.com/kf/H210f713a43ad49d4bd2e2f41d7cb90d1s.jpg_.webp)

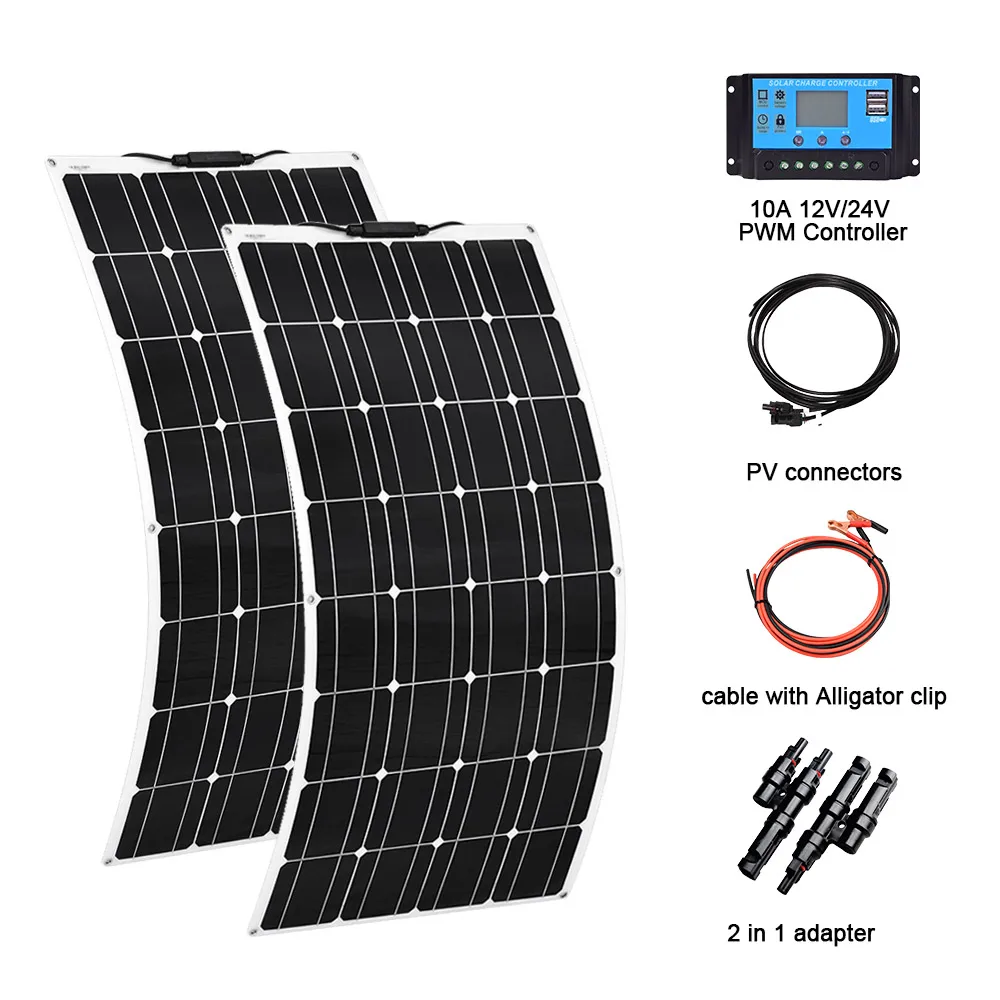

Упаковка 3: 200 Вт Солнечный pqnel комплект
1. Солнечная панель 2 шт. (РАЗМЕР 1050 мм * 540 мм * 2,5 мм)2. 20A 12 В/24 В контроллер заряда3. 1 набор 3м Удлинительный кабель с PV разъемом4. 1 комплект 3 м кабель с зажимом типа «крокодил» (подключение к аккумулятору)5. 1 комплект 2 в 1 PV разъем (в параллельной солнечной панели)
![](https://ae01.alicdn.com/kf/H1acc692e70c54b6ebe8195a9fd7e62e6Q.jpg_.webp)

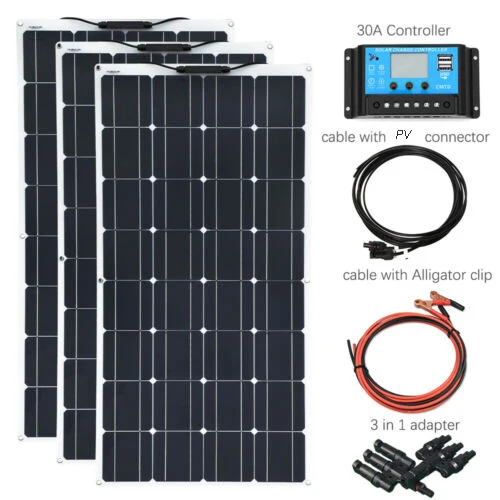

Упаковка 4: 300 Вт Солнечный pqnel комплект
1. 3 шт. панели солнечных батарей (РАЗМЕР 1050 мм * 540 мм * 2,5 мм)2. Контроллер заряда 30A 12 В/24 В3. 1 набор 3м Удлинительный кабель с PV разъемом4. 1 комплект 3 м кабель с зажимом типа «крокодил» (подключение к аккумулятору)5. 1 набор 3 в 1 разъем PV (в параллельной солнечной панели)
![](https://ae01.alicdn.com/kf/H9fb6486b63404219ab156bbb08648f072.jpg_.webp)

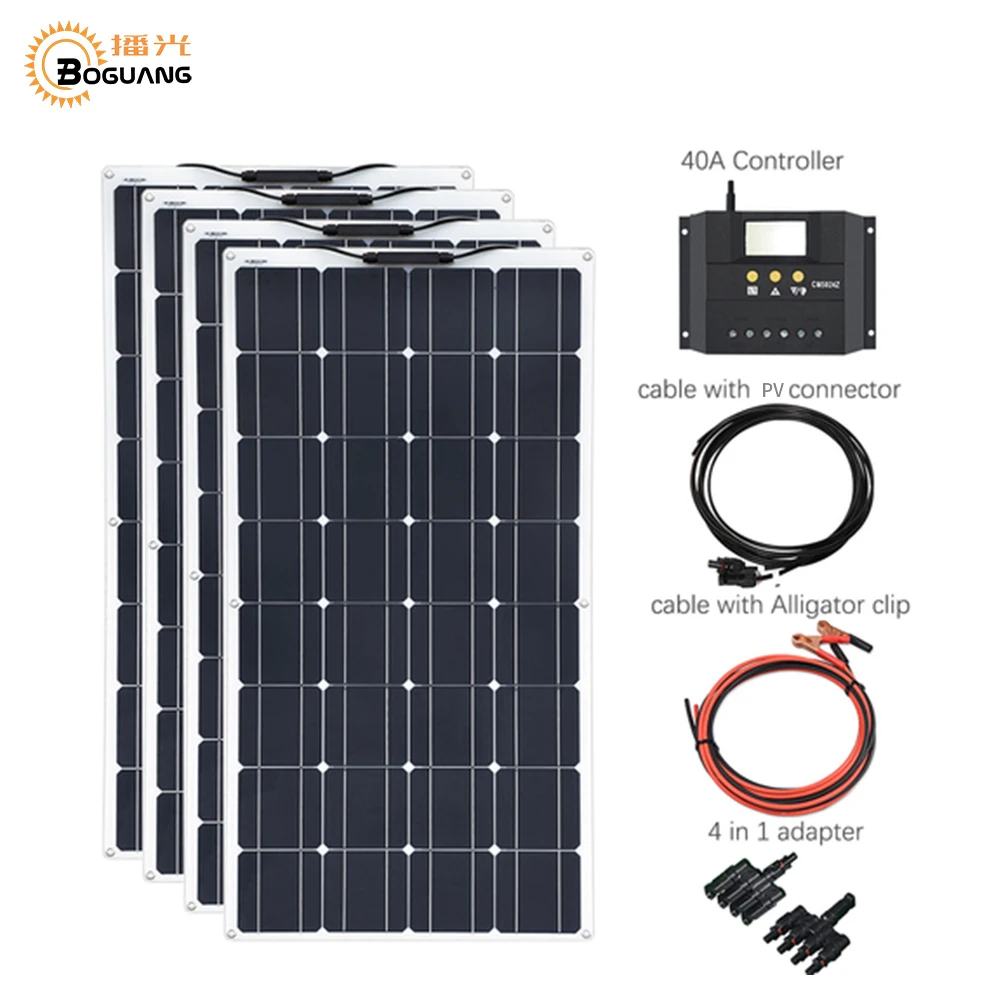

Упаковка 5: 400 Вт Солнечный pqnel комплект
1. 4 панели солнечных батарей (РАЗМЕР 1050 мм * 540 мм * 2,5 мм)2. Контроллер заряда 40A 12 В/24 В3. 1 набор 3м Удлинительный кабель с PV разъемом4. 1 комплект 3 м кабель с зажимом типа «крокодил» (подключение к аккумулятору)5. 1 набор 4 в 1 разъем PV (в параллельной солнечной панели)
![](https://ae01.alicdn.com/kf/Ha8f2391f2d2645f7a4066a442059f1ecr.jpg_.webp)

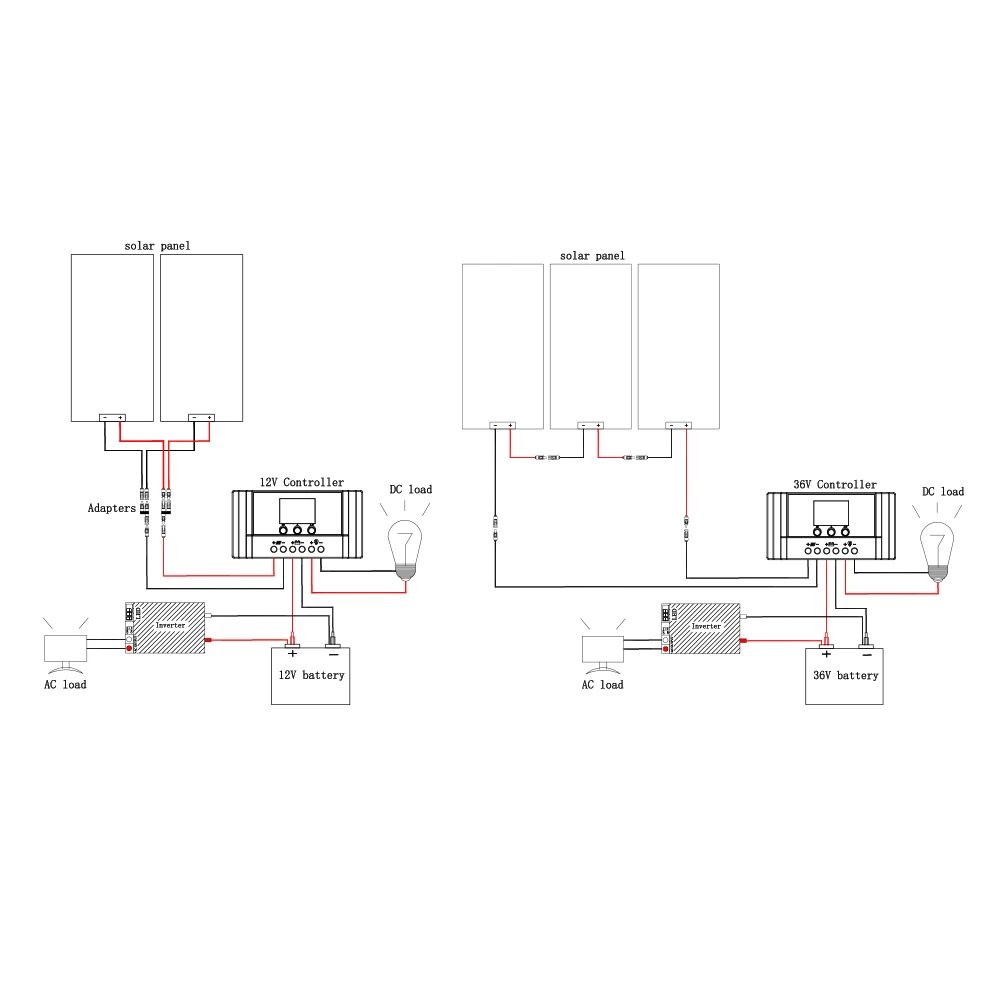

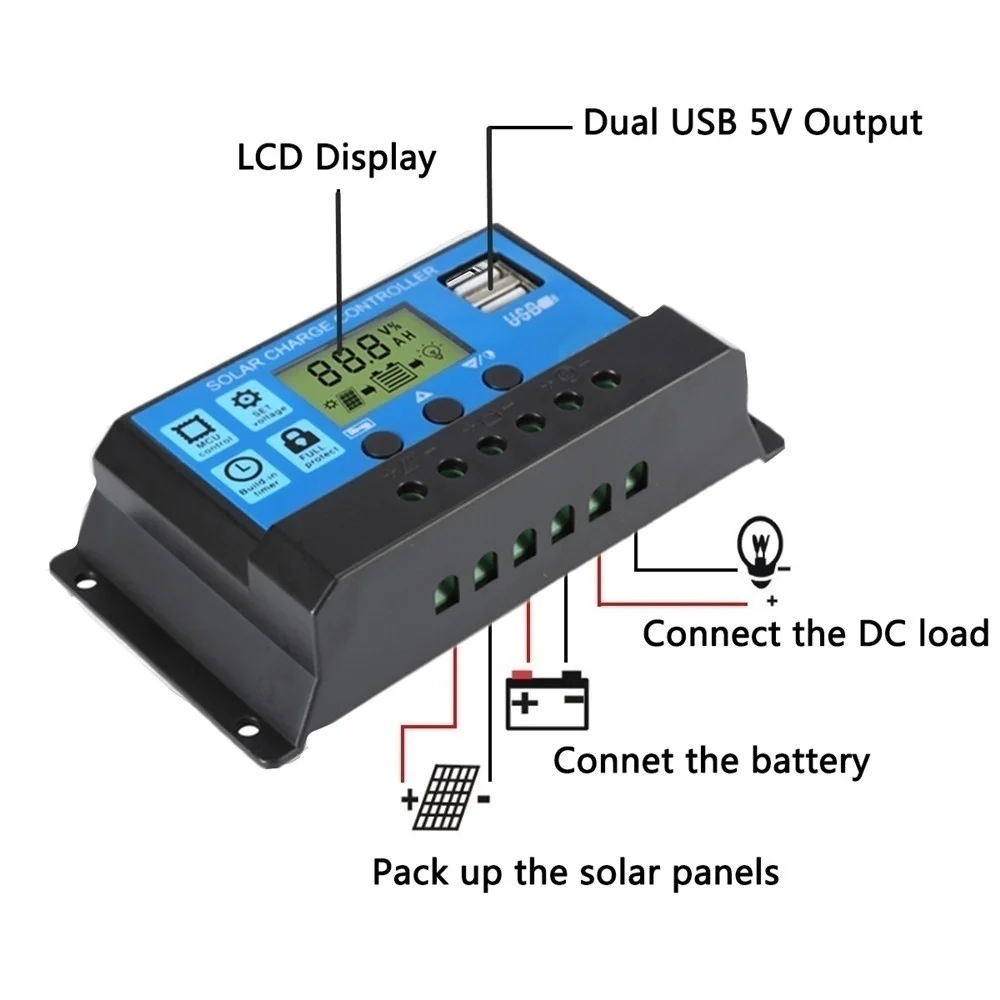

Подключение 1. Подключите аккумулятор к регулятору заряда-плюс и минус. 2. Подключите фотоэлектрический модуль к регулятору-плюс и минус. 3. Подключите потребителя к регулятору заряда-плюс и минус. Обратный заказ применяется при деинсталляции! Неправильный заказ может повредить контроллер!
Фотоэлектрическая система на солнечной батарее руководство
Важные инструкции по технике безопасностиДанное руководство содержит инструкции по безопасной установке и эксплуатации солнечных модулей и солнечного контроллера (далее-"контроллер").Перед установкой и использованием внимательно прочитайте все инструкции и меры предосторожности.1 солнечный модуль продуктыA. Этот продукт не должен контактировать с высококоррозионными веществами, чтобы избежать чрезмерного изгиба и длительного изгиба;B. Панель солнечных батарей должна быть предотвращена от укладки и падения вниз, Солнечная гибкая панель не может быть демонтирована, не столкновения с твердыми предметами, избегайте топтания, И не царапайте поверхность твердыми предметами во время использования;C. Большое количество царапин или грязи на поверхности панели солнечных батарей может привести к низкой эффективности панели солнечных батарей, что может привести к сильному выгоранию;D. Подходящий диапазон температуры окружающей среды солнечных панелей: -20 ℃-80 ℃, не превышать этот диапазон;Е. Солнечная панель должна быть установлена в области с хорошим солнечным светом и без тени. Солнечная панель может работать в затененном солнечном свете в течение длительного времени, и может быть риск выгорания;F. При использовании в последовательном соединении, "+" предыдущего компонента подключается к "-" следующего компонента. Та же панель не может быть непосредственно подключена к положительным и отрицательным полюсам.2. Метод установки подключения солнечной панелиПри использовании батареи 12 В Используйте параллельное соединение; При использовании батареи 24 В используйте два последовательных соединения. Пожалуйста, установите солнечную панель на гладкую поверхность с хорошим солнечным светом и без тени, и старайтесь не устанавливать ее на неровных местах. Солнечные панели могут быть закреплены клеем или болтами.
![](https://ae01.alicdn.com/kf/H714bccd7885748bdb57a4dd2fe59c0d7S.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hfb8d4f66ef8e44a684c7c4de3143a3a07.jpg_.webp)
![](https://ae01.alicdn.com/kf/H2e4e5ea81cff48858ad3d205e48104a6j.jpg_.webp)

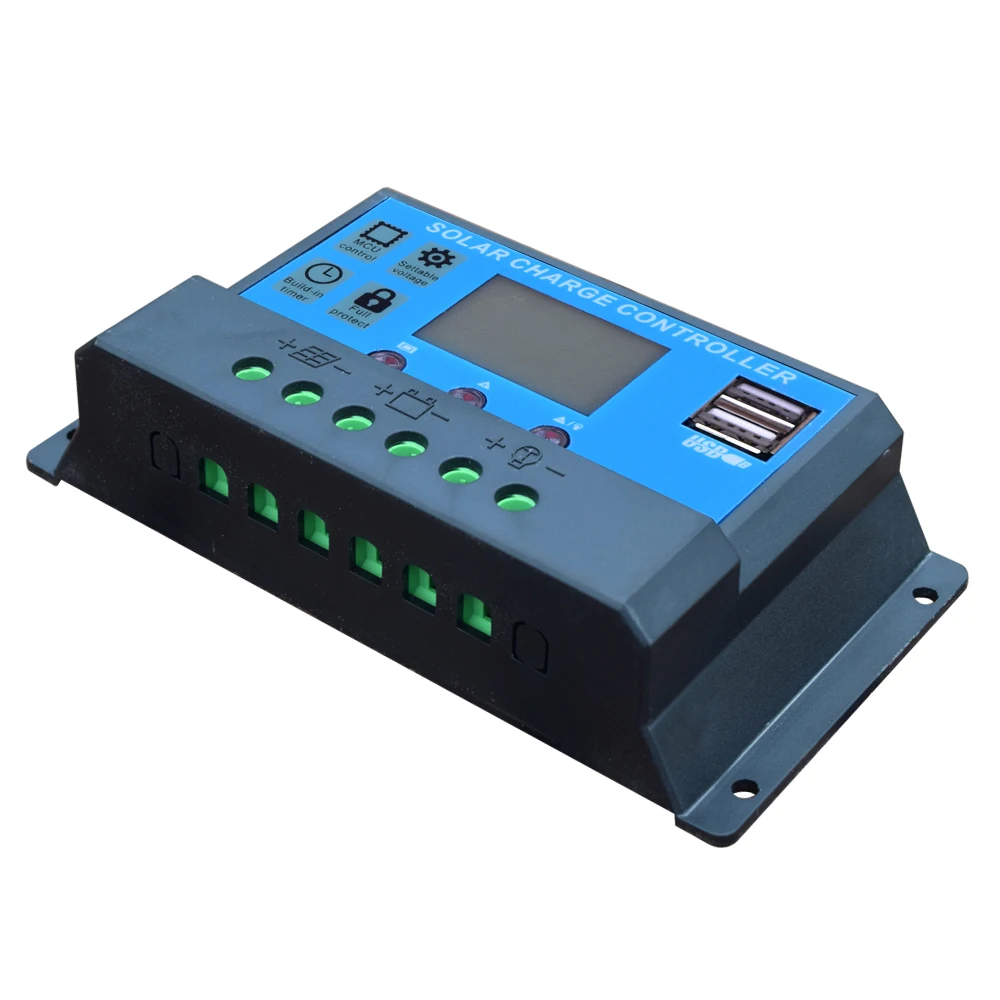

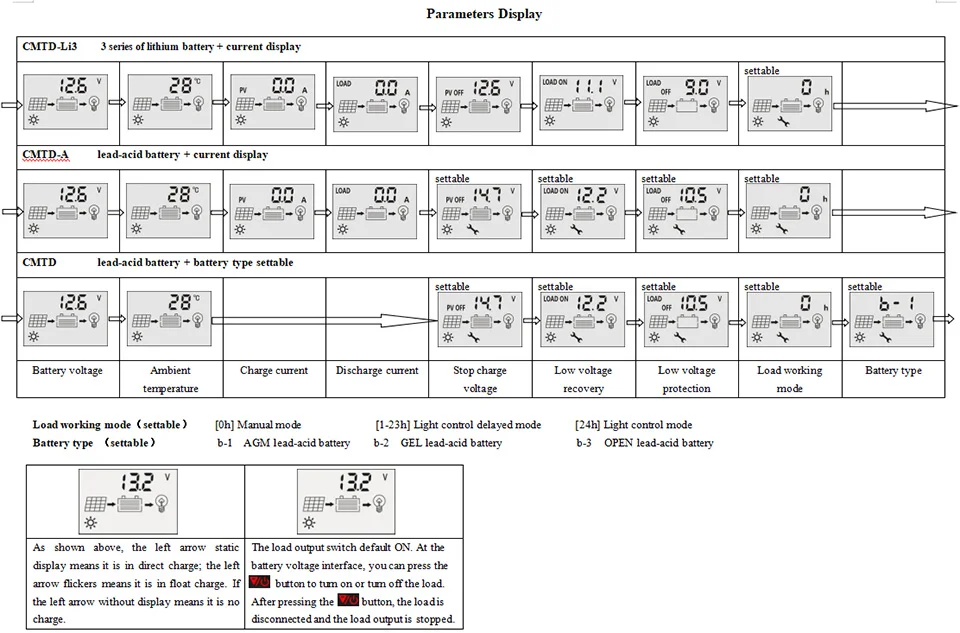

PWM блок управления установкой на солнечной батарее

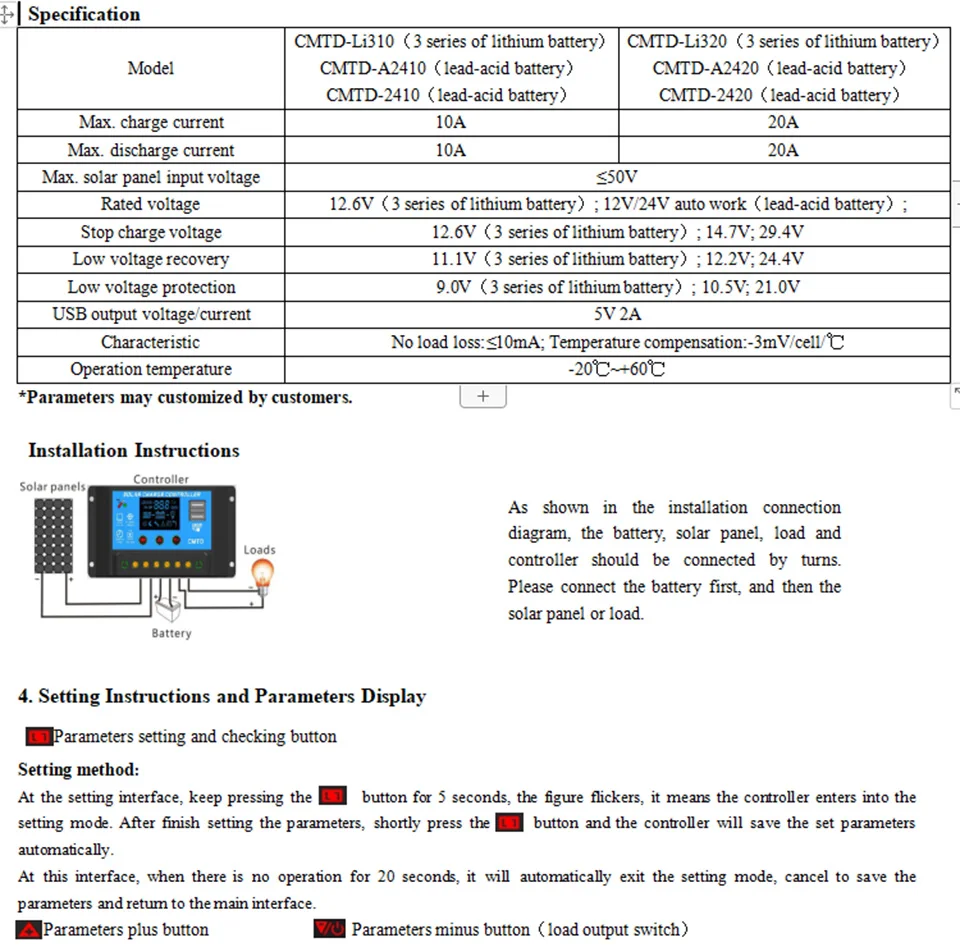

3 контроллер инструкции по подключениюA перед подключением солнечной панели сначала Подключите контроллер к батарее. Подключение панели солнечных батарей без подключения аккумулятора может привести к сгорению контроллера и его отключению.B после того, как контроллер подключен к аккумулятору, подключите вышеуказанную серию или параллельные солнечные панели к контроллеру через кабель передачи.C наконец, подключите требуемую нагрузку постоянного тока к конец нагрузки контроллера. Если нагрузка не работает, нажмите третью кнопку контроллера.D в соответствии с ручным управлением, отрегулируйте необходимые параметры.
![](https://ae01.alicdn.com/kf/Hab3ce225748e4a8aa3d5e1ecfab7cee8L.jpg_.webp)
![](https://ae01.alicdn.com/kf/H35f64aac8c214c7db8af377a72a8498dF.jpg_.webp)
![](https://ae01.alicdn.com/kf/H4eeae6af51934dee8f36beb373399ffes.jpg_.webp)
![](https://ae01.alicdn.com/kf/H681a8611be4a45788dfc8a8a0dccb1051.jpg_.webp)
4 меры предосторожности при установке солнечной системы
A при подключении этой солнечной системы сначала Подключите контроллер к батарее, а затем подключите солнечную панель. Не отменяйте заказ на подключение.B пожалуйста, установите контроллер в хорошо проветриваемом помещении или в тени, чтобы избежать воздействия компонентов и предотвратить попадание воды в контроллер.C Общая мощность панели солнечных батарей и нагрузки постоянного тока не может быть больше номинальной мощности контроллера (напряжение × ток), в противном случае может быть риск сжигания контроллера.D инвертор не может быть подключен к контроллеру, но должен быть подключен к батарее.E после установки проверьте, являются ли все линии соединения плотными, чтобы избежать опасности скопления тепла из-за виртуального соединения.F положительные и отрицательные полюсы панели солнечных батарей в том же соединении серии не могут быть короткие замыкания, чтобы предотвратить повреждение панели солнечных батарей.G положительные и отрицательные полюсы контроллера и батареи должны быть проверены четко. Не подключайте положительный и отрицательный полюсы в обратном направлении.
![](https://ae01.alicdn.com/kf/H7092b2fd66dc43b685e0be4cf32e38a3Q.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hff816227550e41559e31426e923fbb87J.jpg_.webp)
![](https://ae01.alicdn.com/kf/He276e89ae6da478aa5f0bbe2804a8c0ax.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hb2ac0e063f4141c999e34db3ee6b2522T.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hfa361631976d4866844ed3311db09a40E.jpg_.webp)
![](https://ae01.alicdn.com/kf/H61eda0b452c94228a4b1a3d4aeb41f66r.jpg_.webp)
![](https://ae01.alicdn.com/kf/H0135237643f1455d8fae0306fc0555b31.jpg_.webp)
![](https://ae01.alicdn.com/kf/Ha59f06426d554cd5ae9ad9350e7595700.jpg_.webp)

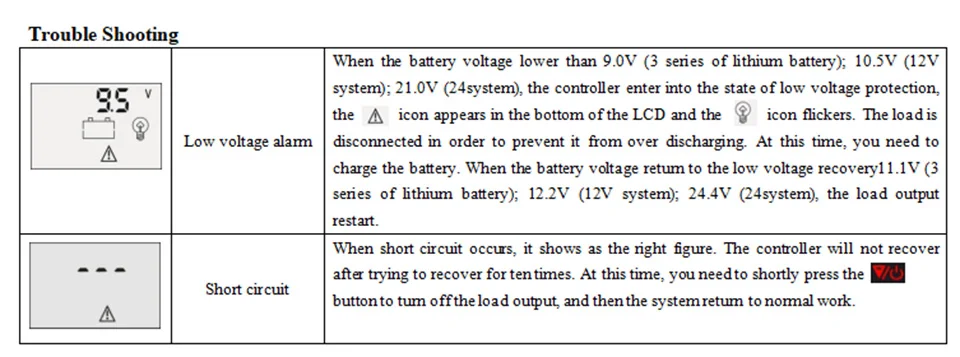

5 причин и решений сбоя солнечной панели
А. Выходная мощность панели солнечных батарей низкая: ① проверьте поверхность панели на предмет повреждения. ②Убедитесь, что фотоэлектрическая панель находится под сильной интенсивностью света. Условия тестирования параметров, указанных в руководстве, являются стандартными условиями тестирования, интенсивность освещения 1000 Вт/м2, температура 25 ℃, AM = 1,5. Таким образом, в случае недостаточного освещения, это может быть результат, что выходная мощность солнечной панели является низкой. ③ Зарядное устройство И контроллер, и инвертор будут иметь эффективность потери. ④ Отделение для удостоверения личности Пожалуйста, убедитесь, что поверхность фотоэлектрической панели не блокируется тенями или предметами, что также является причиной низкой выходной мощности фотоэлектрической панели.B. Нет напряжения и тока на выходе солнечной панели: ① Отрегулируйте мультиметр для правильной передачи, чтобы обеспечить условия света и без препятствий; ② проверьте, есть ли какие-либо свободные соединения и повреждена ли панель. ③ Зарядное устройство В случае, если нет проблем в вышеуказанных двух местах, пожалуйста, снимите крышку распределительной коробки солнечной панели, отрежьте диод в распределительной коробке, И затем проверьте, является ли напряжение и ток нормальным, чтобы определить, поврежден ли диод.C. Солнечная панель сильно нагревается или имеет явные плавильные или жгучие пятна: из-за неправильной обработки, солнечные элементы внутри солнечной панели разбиваются, или энергия генерируется при условии небольшой тени в течение длительного времени, что может привести к нагреву или ожогам солнечной панели.
![](https://ae01.alicdn.com/kf/Hed1710515247473fb3733b37e7212d97b.jpg_.webp)
![](https://ae01.alicdn.com/kf/H2369f99c1ce844e4aeec247585affcc1T.jpg_.webp)
![](https://ae01.alicdn.com/kf/H0e6526b7d2234d5ea62eb0a1febfd262x.jpg_.webp)
![](https://ae01.alicdn.com/kf/H8add29d993064554b8c8707e379d1cb94.jpg_.webp)
![](https://ae01.alicdn.com/kf/H63ee89206a384eb7afbfe854843e1763W.jpg_.webp)
Null
Null
-
Black controllercharge 12v/24v lead-acid battery
-
Blue controllercharge 12v/24v lead-acid,lithium,AGM battery
-
Cell efficiency21%
-
Features 1Solar panel waterproof IP67
-
Features 2semi flexible solar panels
-
Features 3charge 12v/24v lead-acid,lithium,AGM battery
-
Features 4solar panel kit complete
-
Maximum power6.25A
-
Maximum power voltage16V
-
Open circuit voltage19.2V
-
Short circuit current6.87A
-
solar panel solar cell, solar chargersolar panel 12v solar battery
-
TypeOff-grid photovoltaic solar panel system
-
Вес логистики4.000
-
Гибкая солнечная панельДа
-
Индивидуальное изготовлениеДа
-
Каждая упаковка1
-
Количество экранов> 20
-
Количество ячеек32
-
Максимальная мощность100w / 200w / 300w / 400w
-
МатериалМонокристаллический силикон
-
Минимальная единица измерения100000017
-
Название брендаBOGUANG
-
Номер моделиFlexible solar panel kit
-
Номинальная емкость100w / 200w / 300w / 400w
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер1050mm*540mm*2.5mm
-
Размер логистики - высота (см)4
-
Размер логистики - длина (см)108
-
Размер логистики - ширина (см)58
-

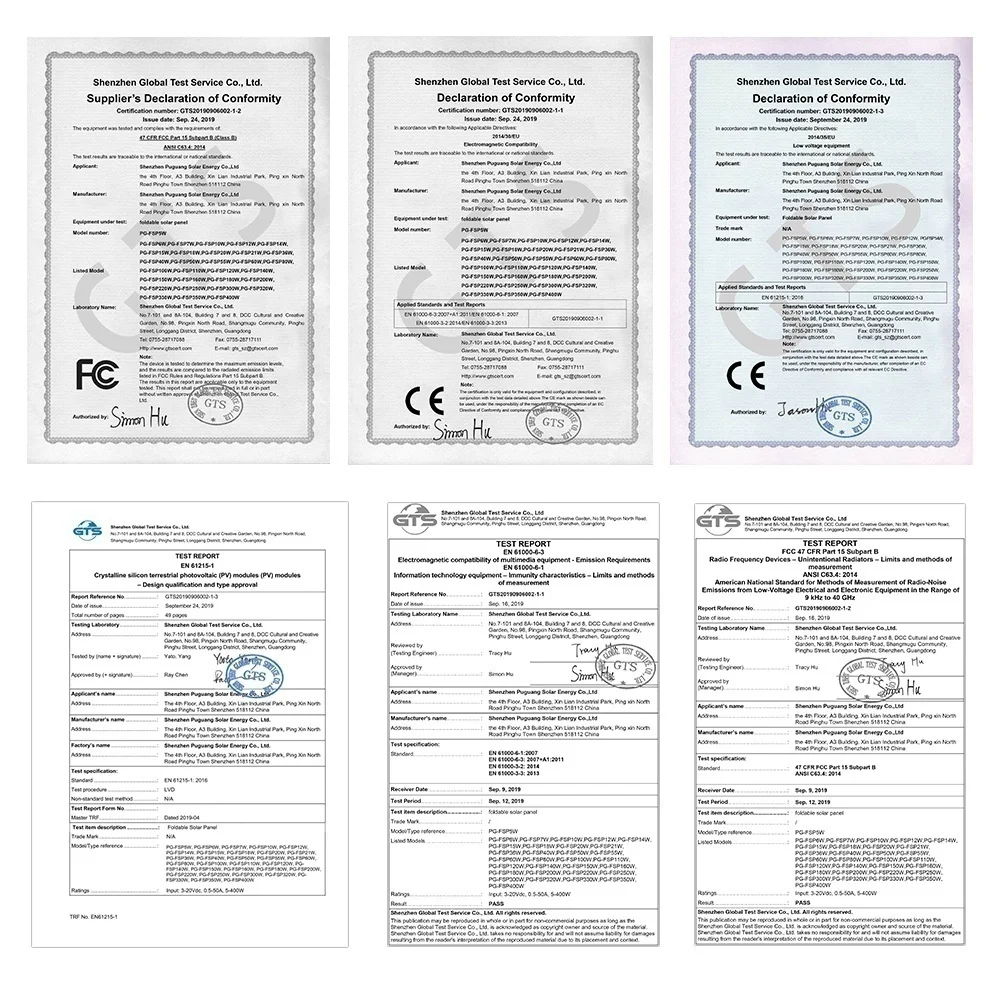

СертификацияЕвропейский сертификат соответствия
-
Складная солнечная панельНет
-
ТипСолнечных батарей
Отзывы покупателей
Страна: RU Color: 200W solar kit Ships From: China Доставка: Premium Shipping 26.05.2021
Доставка Быстрая. Упаковка нормальная. Проверил все работает.
