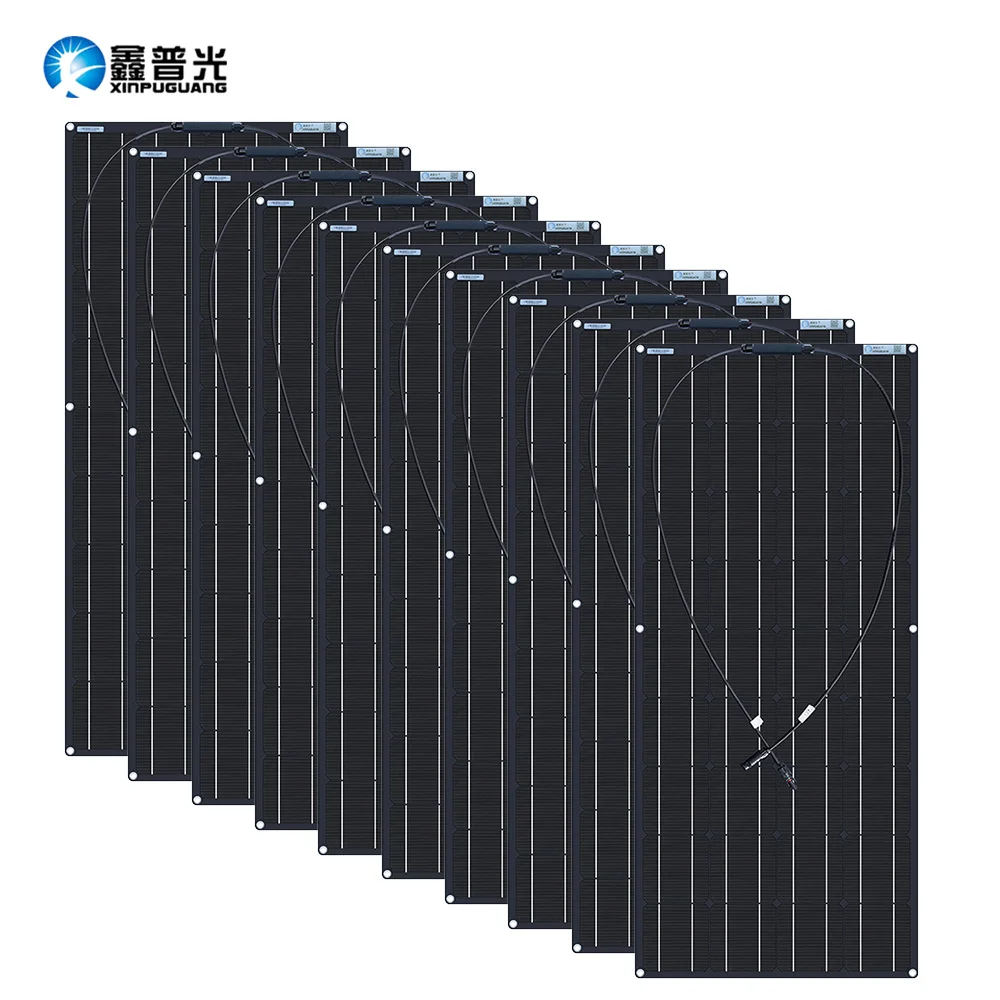

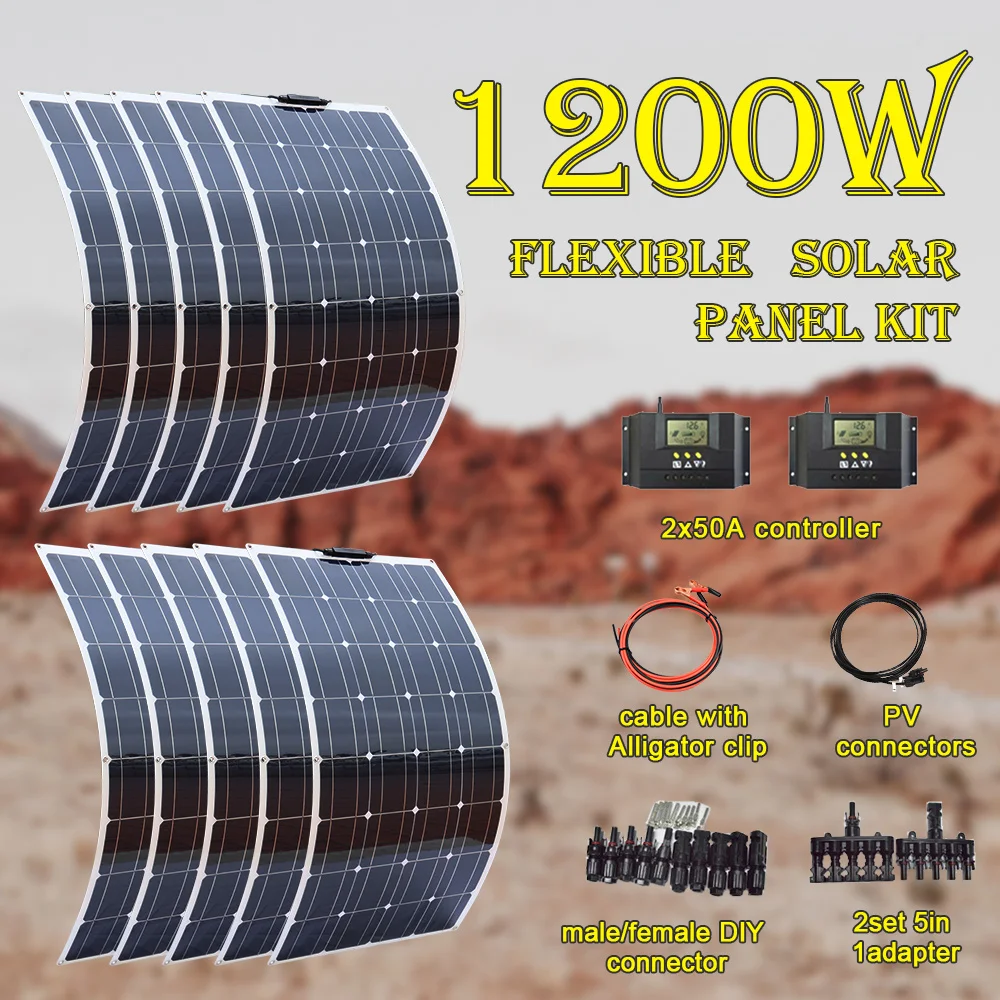

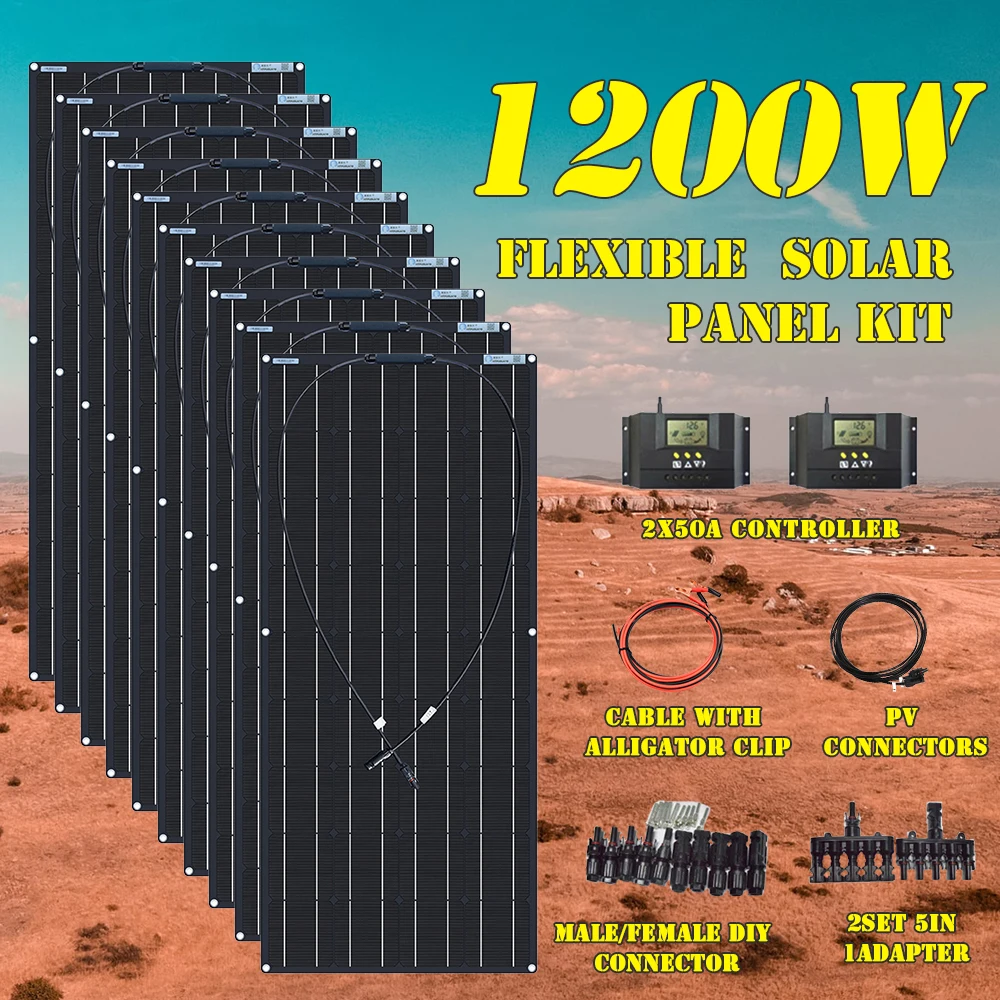

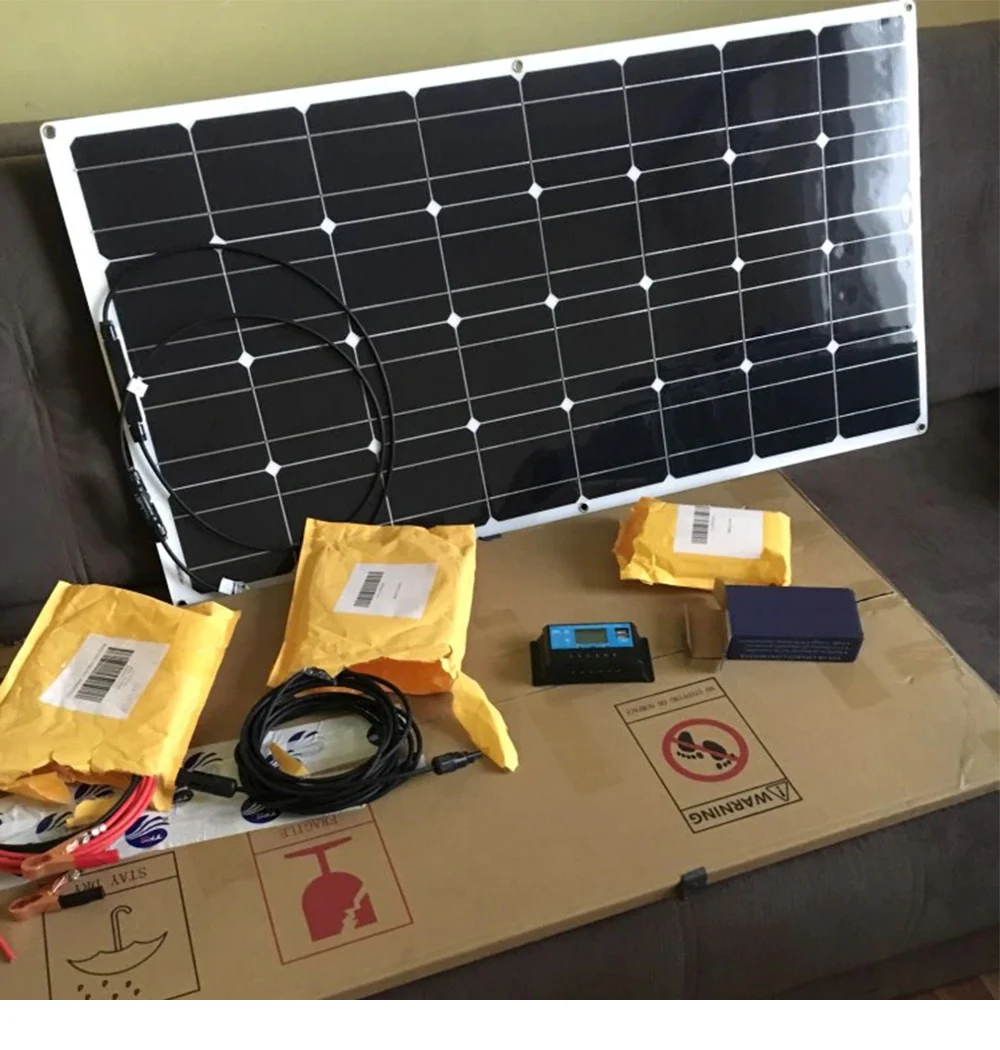

Набор гибких солнечных панелей мощностью 1200 Вт, полный комплект солнечных пластин, фотоэлектрические панели для батарей 12 В, 24 В

XINPUGUANG 1200 Вт Гибкая солнечная пластина комплект энергетическая система комплект солнечных панелей полные солнечные панели Фотоэлектрические для батареи 12 в 24 В

Характеристики

Максимальная мощность (Pmax) 120 Вт, допуск на выходе ± 3%, максимальное напряжение системы 700 В постоянного тока, Напряжение холостого хода (Voc) 21,6 В, ток короткого замыкания (Isc) 6,8 А, Максимальное напряжение питания (Vmp) максимальный ток мощности 18 в (Imp), КПД элемента 19.5% А, Рабочая температура (NOCT) 45 ± 2 ℃ диапазон температур-40 ℃ ~ + 80 ℃ Количество ячеек 36 шт Вес 2200 г Размер 1170*540*3 мм цвет черный Стандартные условия тестирования: Lrradiance 1000 Вт/м ^ 2, температура 25 ℃, AM = 1,5

Особенности:

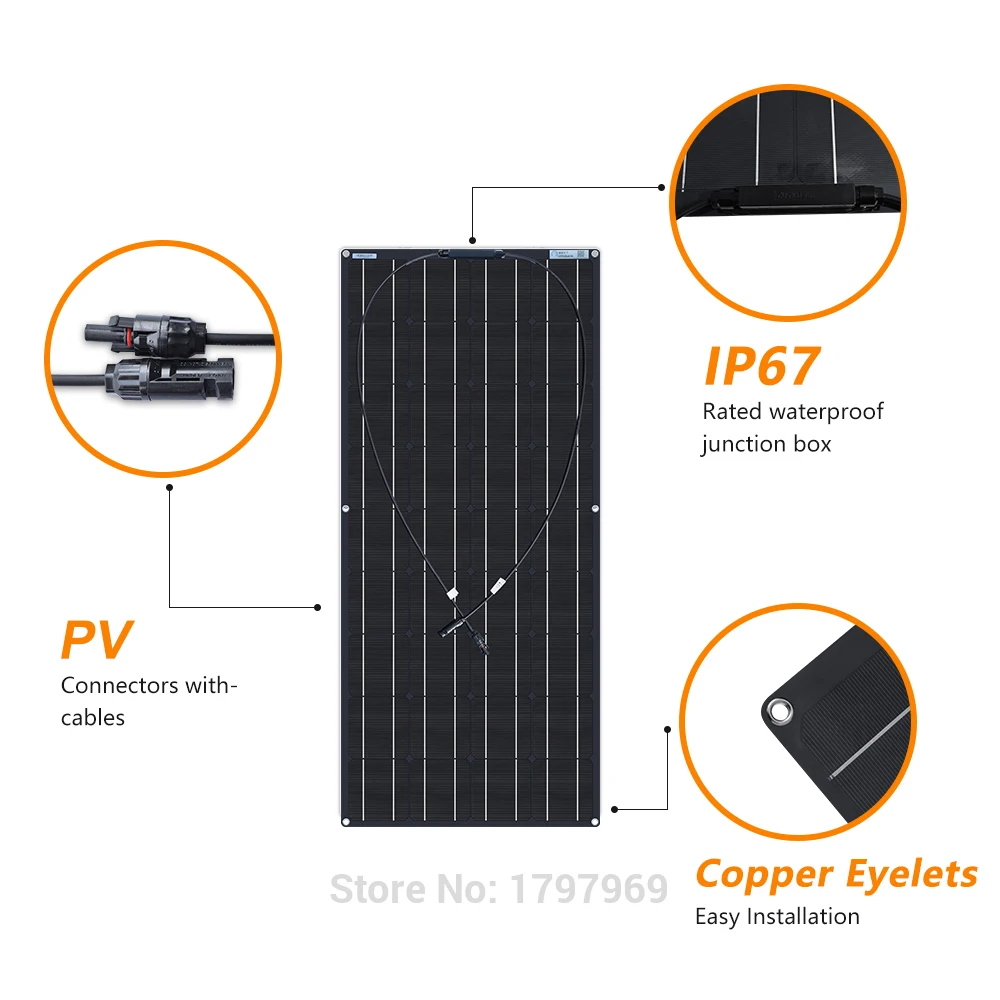

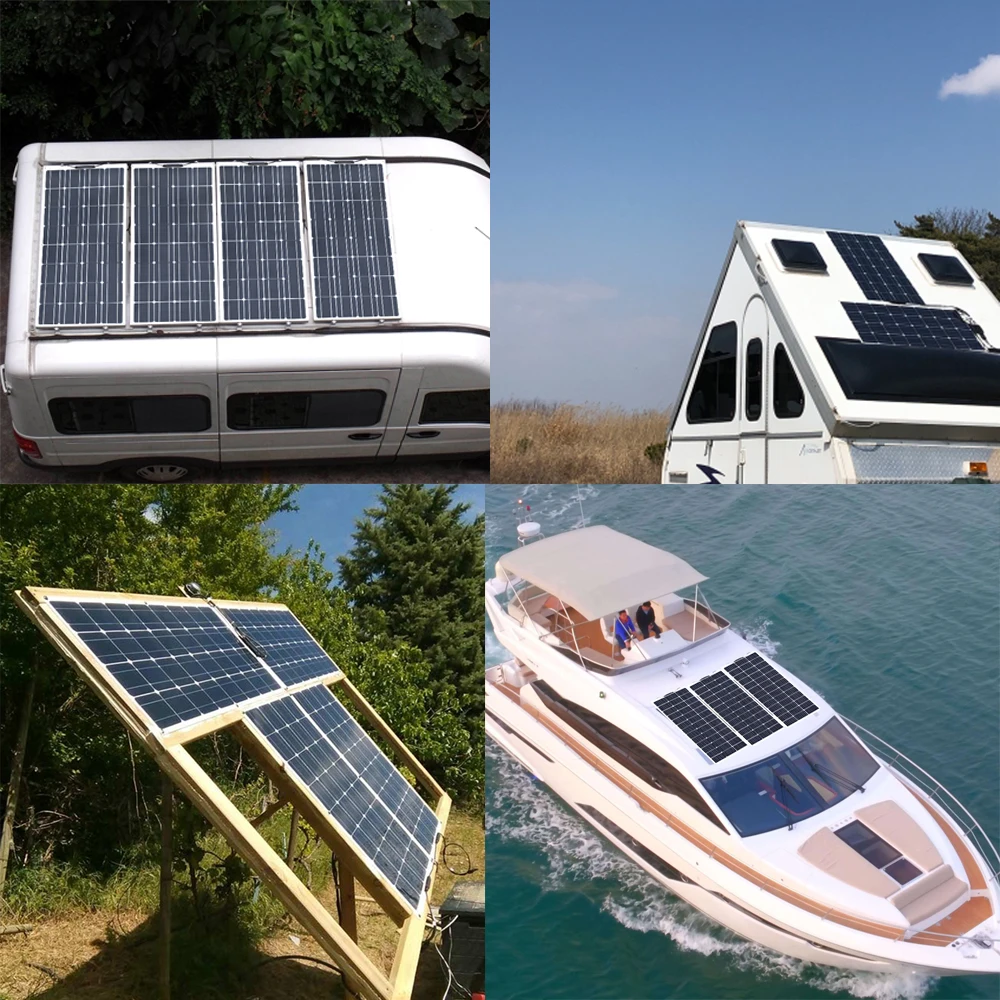

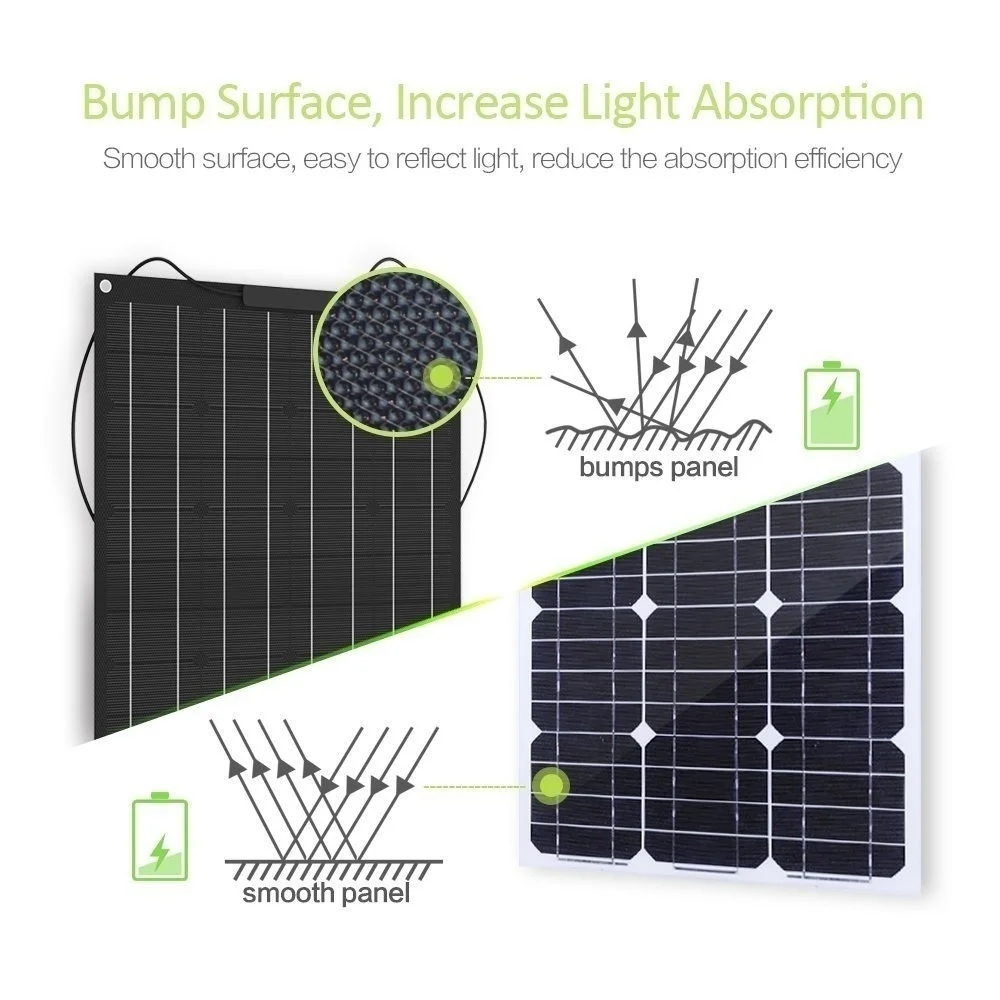

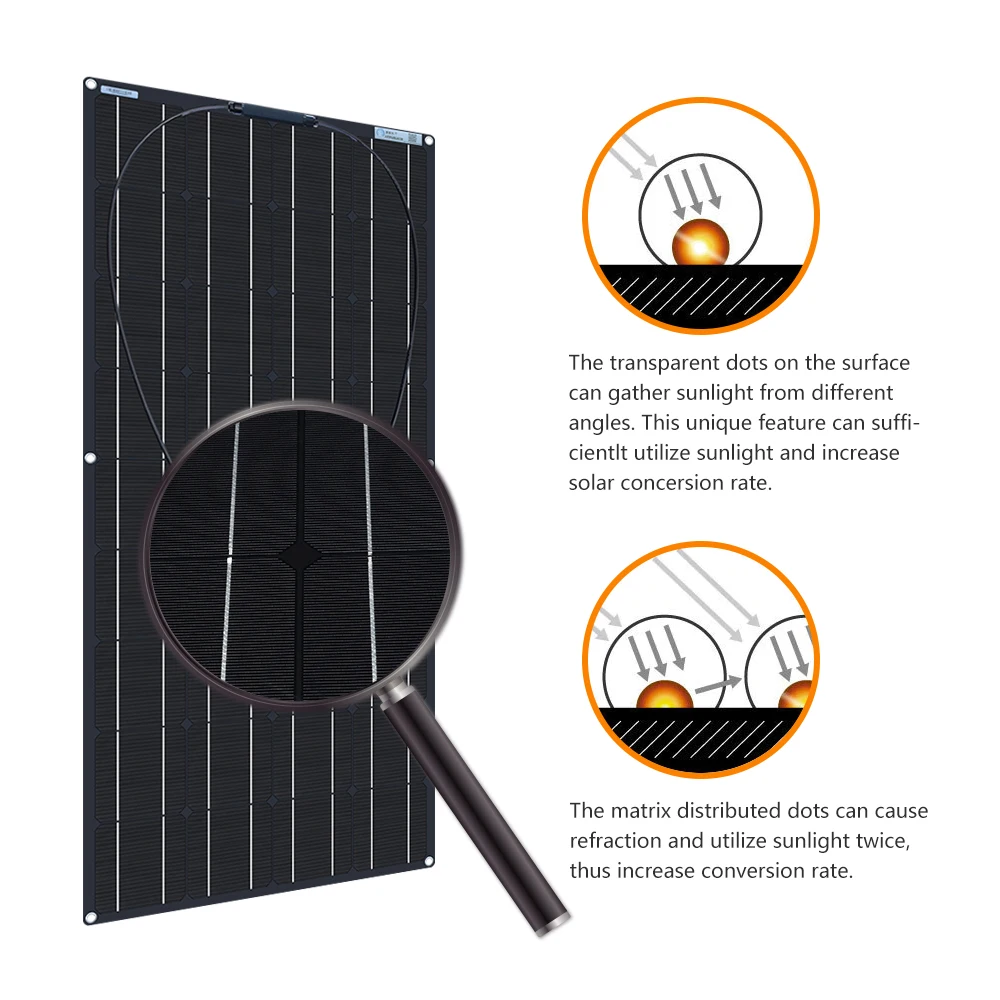

A. Выберите высокоэффективные солнечные элементы из монокристаллического кремния, эффективность выработки энергии примерно в 1,2 раза превышает эффективность обычного поликремния, а общая площадь меньше при той же мощности. B. Используется новейшая технология упаковки компонентов, тоньше, легче, мягче и долговечнее. C. Поверхность изготовлена из ПЭТ и обработана специальной технологией, которая обладает более износостойкостью и повышает эффективность поглощения солнечного света. D. С высоким коэффициентом пропускания света, безопасный и надежный, не боится высоких температур, нет опасности возгорания или взрыва. E. Распределительная коробка имеет водонепроницаемую конструкцию IP67, содержит байпасный диод, а схема имеет защиту от перезаряда и обратного тока. F. Используйте специальный фотогальванический кабель и PV разъем, использование на открытом воздухе безопасно, водонепроницаемый, устойчив к высоким температурам и атмосферным воздействиям. PV-коннектор прост в использовании, подключи и работай. G. Этот продукт представляет собой солнечный модуль. Рекомендуется использовать с контроллерами и аккумуляторами. Его можно использовать в различных сценариях, таких как дома, Кемпинг, квадроциклы, яхты, уличные фонари и солнечные электростанции.

Продукты солнечного модуля

А. Этот продукт не должен контактировать с сильно коррозионными веществами во избежание чрезмерного изгиба и длительного изгиба; b. Необходимо предотвратить складывание и падение солнечной панели, гибкую солнечную панель нельзя разобрать, не сталкивайтесь с твердыми предметами, избегайте топтения, И избегайте царапин на поверхности твердыми предметами во время использования; С. Большое количество царапин или грязи на поверхности солнечной панели может привести к низкой эффективности солнечной панели, что может серьезно вызвать выгорание; d. Подходящий диапазон температур окружающей среды солнечных панелей: -20 ℃-80 ℃, Не превышайте этот диапазон; Е. Солнечная панель должна быть установлена в зоне с хорошим солнечным светом и без тени. Солнечная панель может работать на затененном солнечном свете в течение длительного времени, и может быть риск выгорания; f. При последовательном подключении "+" предыдущего компонента подключается к "-" следующего компонента. Одну и ту же панель нельзя напрямую подключить к положительному и отрицательному полюсам.

Способ установки солнечной панели

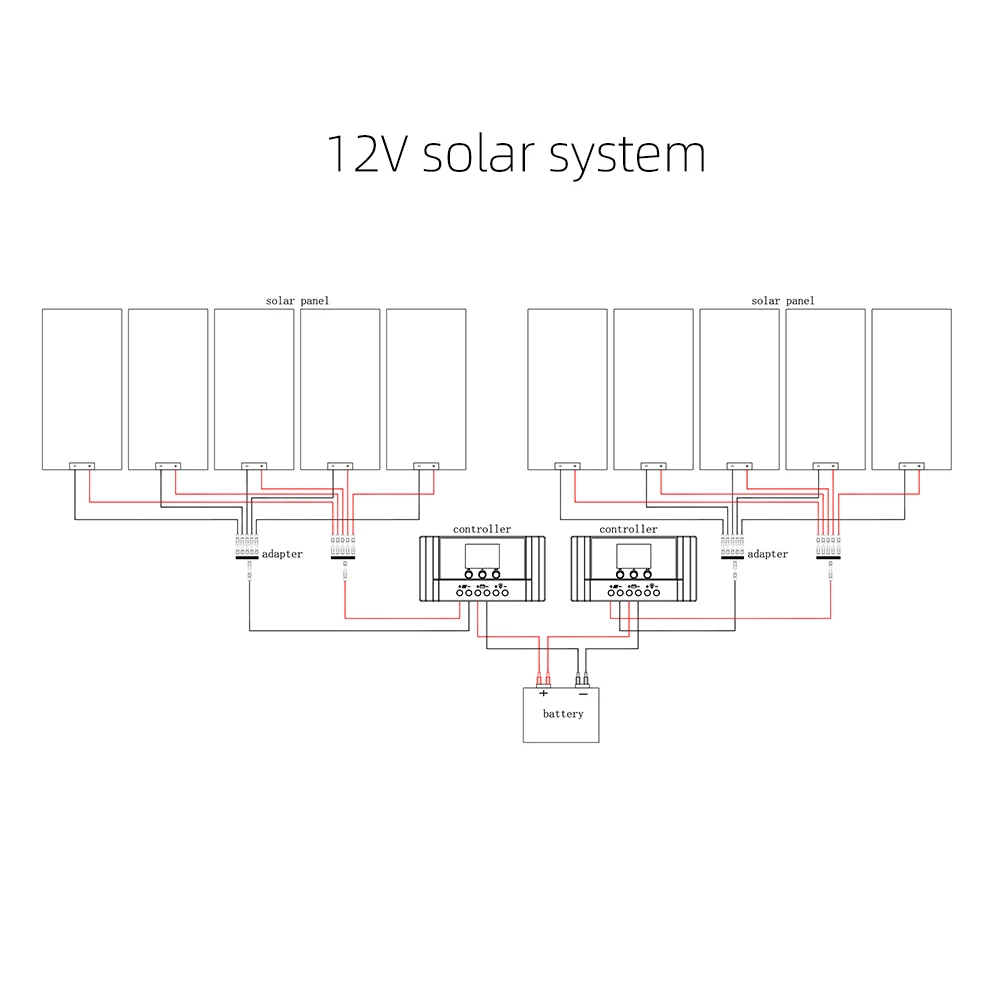

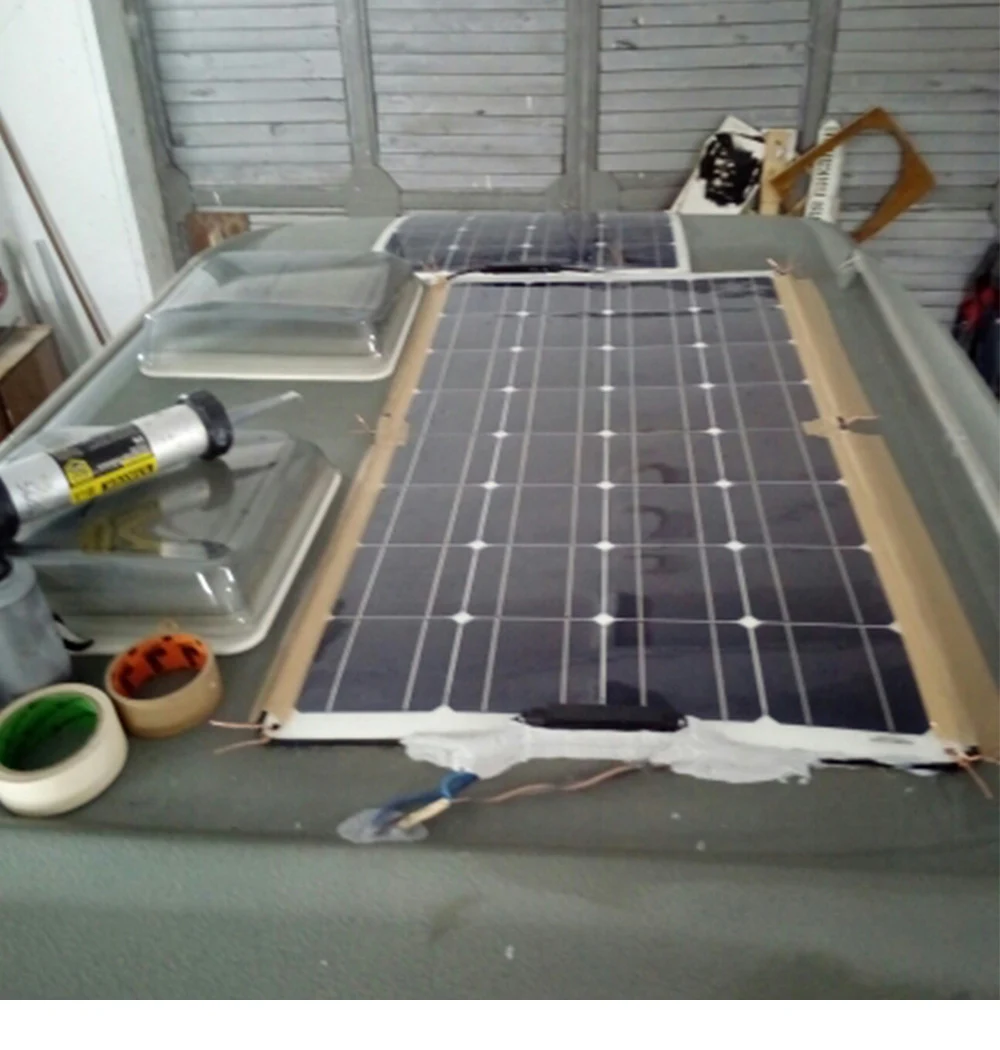

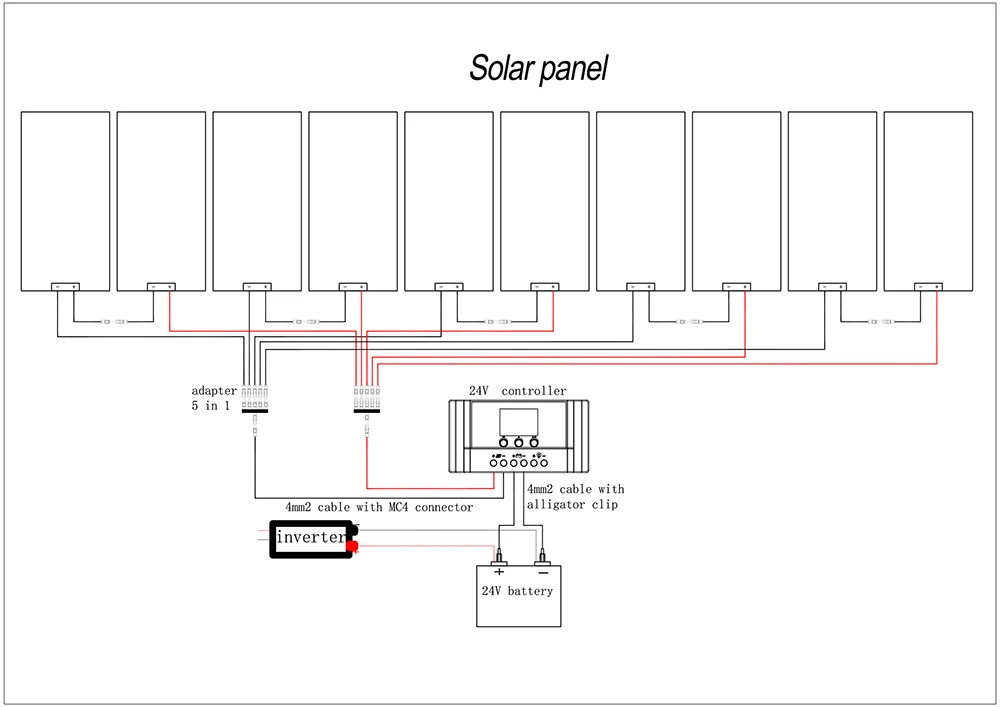

При использовании аккумулятора 12 В Используйте параллельное соединение; При использовании аккумулятора 24 В используйте два последовательных соединения. Установите солнечную панель на гладкую поверхность с хорошим солнечным светом и без тени, и постарайтесь не устанавливать ее на неровные участки. Солнечные панели можно закрепить с помощью клея или болтов.

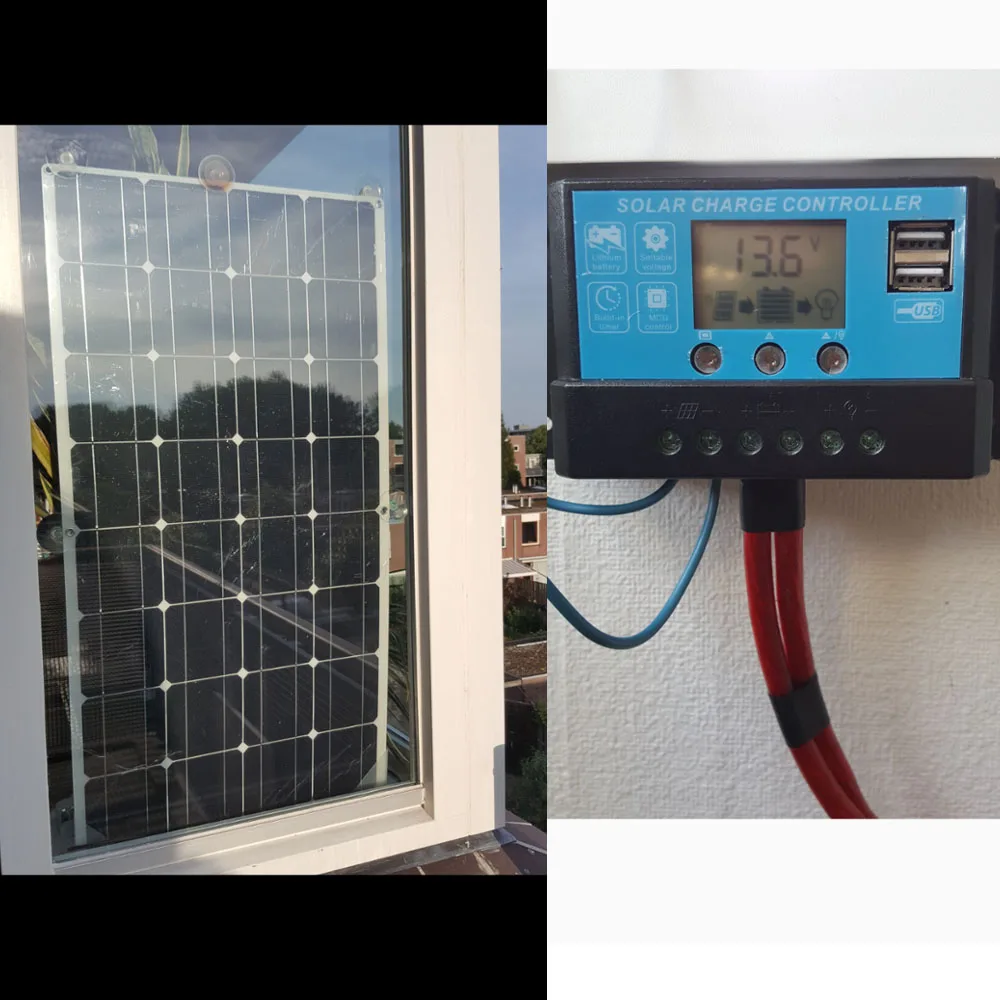

Инструкции по подключению контроллера

A перед подключением солнечной панели сначала Подключите контроллер к батарее. Подключение солнечной панели без подключения аккумулятора может привести к сгоранию контроллера и сбою отображения. B после подключения контроллера к аккумуляторной батарее Подключите вышеупомянутую серию или параллельные солнечные панели к контроллеру через кабель передачи. C наконец, подключите требуемую нагрузку постоянного тока к концу нагрузки контроллера. Если нагрузка не работает, нажмите третью кнопку на контроллере. D в соответствии с руководством по использованию контроллера Отрегулируйте нужные вам параметры.

Меры предосторожности при установке солнечной системы

A при подключении этой солнечной системы сначала Подключите контроллер к батарее, а затем подключите солнечную панель. Не меняйте порядок подключения. B пожалуйста, установите контроллер в хорошо проветриваемом помещении или в тени, чтобы избежать воздействия компонентов и предотвратить попадание воды в контроллер. C Общая мощность солнечной панели и нагрузка постоянного тока не могут быть больше номинальной мощности контроллера (напряжение × ток), в противном случае может возникнуть риск сгорания контроллера. D инвертор не может быть подключен к контроллеру, но должен быть подключен к батарее. E после установки проверьте, плотно ли все линейные соединения, чтобы избежать опасности накопления тепла из-за виртуального соединения. F положительные и отрицательные полюса солнечной панели в той же серии соединения не могут быть коротким замыканием, чтобы предотвратить повреждение солнечной панели. G следует четко проверить положительный и отрицательный полюса контроллера и аккумулятора. Не подключайте положительный и отрицательный полюса наоборот.

ПРИМЕЧАНИЯ по использованию:

A. Этот продукт не должен контактировать с сильно коррозионными веществами. B. Категорически запрещено самостоятельно модифицировать, разбирать, уронить и ударять о распределительную коробку и товары, избегая попадания на поверхность и царапин поверхности твердыми предметами во время использования. C. Большое количество царапин или грязи на поверхности солнечной панели может привести к неэффективности модуля солнечных элементов, а в тяжелых случаях может привести к выгоранию. D. Подходящий диапазон температур окружающей среды этого продукта: -20 ° C-80 ° C, пожалуйста, не превышайте этот диапазон. E. Солнечную панель необходимо устанавливать на участке с хорошим солнечным светом и без тени. Длительная работа модуля солнечных элементов на солнце с тенью может иметь риск возгорания. F. Запрещено соединять положительный и отрицательный полюса продукта вместе, запрещено опускать изделие в воду или огонь, иначе это может повредить изделие. G. Общая мощность фотоэлектрического модуля должна быть меньше номинальной мощности контроллера (номинальное напряжение × номинальный ток). Категорически запрещается перегружать контроллер. H. Общее напряжение фотоэлектрического модуля, подключенного к контроллеру, должно быть в пределах диапазона входного напряжения фотоэлектрического контроллера. I. Инвертор может быть подключен только к батарее, а не непосредственно к контроллеру.
