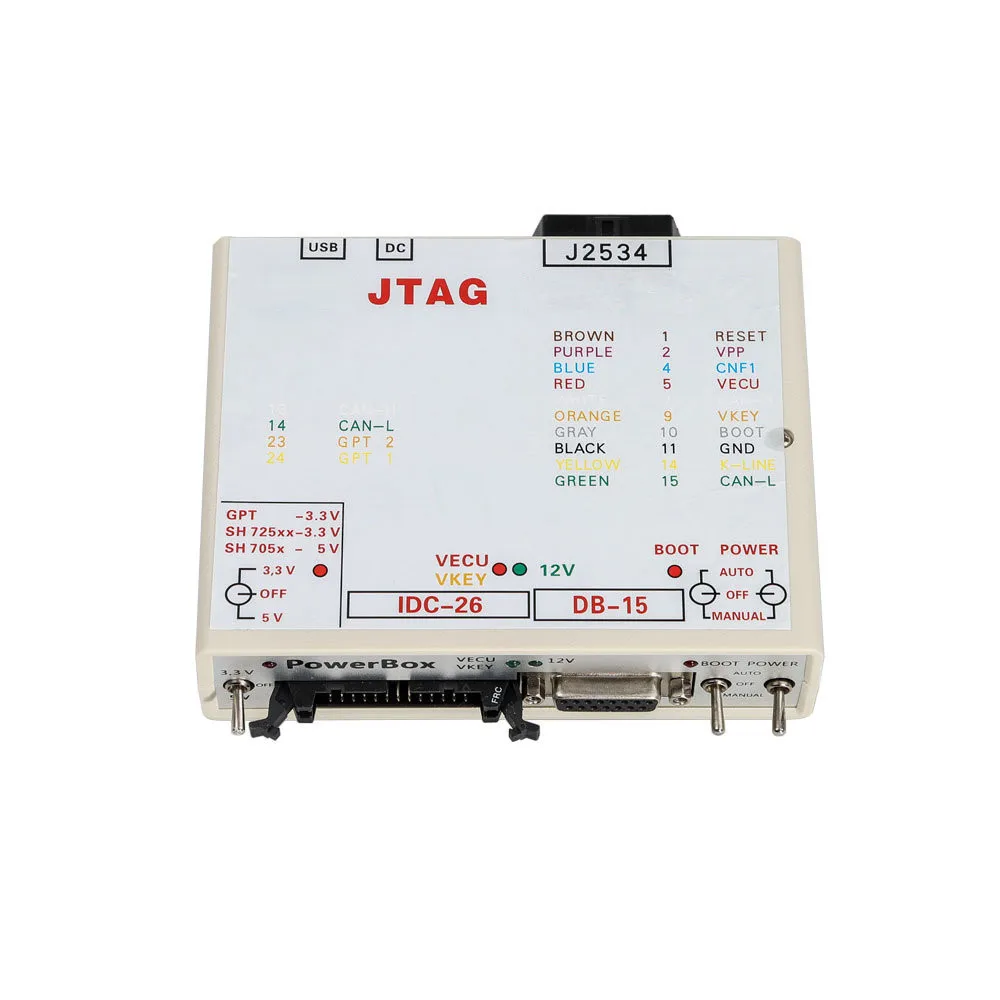

Как использовать FLASH ECU программист Переключатель платы?
1. Плата переключателя предназначена для работы с J2534, это устройство использует кабели Ktag, чтобы пользователь мог обратиться к схеме проводки Ktag.
2. Советуем использовать DiaLink в качестве оборудования для преобразования протокола и работать с ПК.
3. Есть 3 типа для Bosch Infin *** ECU:
• Infin *** ECU перед TPROT8
• TPROT8-10
• Infin *** ECU после TPROT10, который мы называем GPT зашифрованным.
4. Infin *** ECU перед тем, как TPROT8 не зашифрован, вы непосредственно используете заземление точки загрузки, затем следуйте инструкциям пользователя Ktag, чтобы провести кабель и прочитать данные.
5. Для TPROT8-10, для компании Bosch установите режим анти-отладки, чтение EEPROM не требует пароля, а для чтения Flash необходим пароль.
Таким образом, во время процесса чтения есть дополнительный CNF1, Boot выходы низкого уровня и CNF1 выходы высокого уровня. При чтении необходимо добавить небольшой резистор и заземление. CNF1 для подключения одного 470ohm-2K сопротивления, а затем подключить 3,3 V, это очень важно, в противном случае ECU будет выгорания.
6 советов по чтению данных:
1) Загрузка и CNF1 должны быть подключены при чтении данных.
2) только подключите загрузку не CNF1 при считывании пароля, в противном случае пароль не может быть прочтен. Также вы можете следовать схеме проводки Ktag, потому что Ktag контролирует включение и выключение CNF1, поэтому он не может быть отключен. При считывании пароля, вы поворачиваете два переключателя в автоматический режим, и в режим On при считывании данных, когда программное обеспечение подает запрос, вы выбираете «вручную», затем следуйте сообщению для включения или выключения.
7. Для GPT encrypted ECU, S1, S2 и загрузочный кабель необходимы для подключения при считывании пароля, и S1, S2 не должны быть подключены при чтении данных.
Загрузка модели чтения и письма: (коробка передач компьютерный порт)
DQ200/MQB/G2 Boot (MICRO) чтение/запись/калибровка
DQ200/MQB/G2 Boot (EEPROM) Чтение/письмо
DQ250E/F/MQB Boot (MICRO) чтение/запись/калибровка
DQ250E/F/MQB Boot (EEPROM) Чтение/письмо
VL300/V30 BSL (вспышка) чтение/запись/калибровка (нужна открытая крышка)
VL300/V30 BSL (EEPROM) Чтение/письмо/калибровка (нужна открытая крышка)
VL381 Boot (MICRO) чтение/запись/калибровка
VL381 Boot (EEPROM) Чтение/письмо
DL501/G2 Boot (MICRO) чтение/запись/калибровка
DL501/G2 Boot (EEPROM) Чтение/письмо
Крышка диапазона поддержки:
1) DQ200 - BOOT - All, OBD - All l, за исключением K-Line 0AM
2) DQ250 - BOOT - E/F/MQB Оптимизированная версия, OBD - all
3) DQ500 - 0BT/0BH (не 0DL!) OBD можно только читать и писать
4) VL300/V30 - BSL - All, OBD - all, но KW1281
5) VL381-все
6) DL501-все
При записи через режим OBD, если он прерывается, вы можете выключить переключатель зажигания и написать снова. Если компьютер коробки передач поврежден плохим файлом, вы можете восстановить данные при загрузке.
Режим загрузки чтения и записи, настоятельно рекомендуется использовать автоматический режим управления питанием белого адаптера JTAG для работы, также поддерживает ручную работу, но это не является хорошим контролем.
DQ500 чтение и запись, он может управляться непосредственно подключением к компьютеру, источник питания должен быть переключен вручную, Управляйте 15 футов J2534, так как питание включено и выключено, вторая мощность всегда должна включаться.
Чтение и Написание VL300/V30 BSL: вам нужно просверлить небольшое отверстие над крышкой для подключения к GND с резистором 1 Ом с помощью ручки зонда. Необходимо подключить к линии K. Настоятельно рекомендуется использовать блок питания тормоза для работы.
Работоспособная модель передачи:
Для VAG: DQ200 (0AM)
Для VAG: DQ200MQB/G2 (0CW)
Для VAG: DQ250C (02E) K-Line
Для VAG: DQ250E/F (02E)
Для VAG: DQ250MQB (0D9)
Для VAG: VL300/V30 (01J/0AN) K-Line
Для VAG: VL300/V30 (01J/0AN)
Для VAG: VL381 (0AW)
Для VAG: DQ500 (0BH/0BT)
Для VAG: DL501/G2 (0B5)
Для VAG: DQ200/MQB Boot (MICRO)
Для VAG: DQ200/MQB Boot (EEPROM)
Для VAG: DQ200G2 Boot (MICRO)
Для VAG: DQ200G2 Boot (EEPROM)
Для VAG: DQ250E/F/MQB Boot (MICRO)
Для VAG: DQ250E/F/MQB Boot (EEPROM)
Для VAG: VL300/V30 BSL (FLASH)
Для VAG: VL300/V30 BSL (EEPROM)
Для VAG: VL381 Boot (MICRO)
Для VAG: VL381 Boot (EEPROM)
Для VAG: DL501 Boot (MICRO)
Для VAG: DL501 Boot (EEPROM)
Для VAG: DL501G2 Boot (MICRO)
Для VAG: DL501G2 Boot (EEPROM)
Чтение китайских автомобилей через OBD:
Китай: для Chery, для Great Wall, для Lifan, для SAIC ME17 (для ME17.8.8)
Китай: для Chery, для Great Wall, для Lifan MT80 K-Line Calibration (для Delphi MT80)
Китай: для Chery, для Great Wall, для Lifan MT80 CAN-bus (для Delphi MT80)
Режим загрузки в соответствии с моделью чипа (infine **):
TC1762/TC1766 MICRO (1504KB)
TC1762/TC1766 EEPROM (32 КБ)
TC1792/TC1796 MICRO (2048 КБ)
TC1796 MICRO + EXT (4096кб/6144кб)
TC1796 EXT (2048кб/4096кб)
TC1796 EEPROM (128 Кб)
TC1792 EEPROM (64 КБ)
TC1738/TC1767 MICRO (2048 КБ)
TC1738/TC1767 EEPROM (64 КБ)
TC1797 MICRO (4096кб)
TC1797 MICRO + EXT (6144кб/8192кб)
TC1797 EXT (2048кб/4096кб)
TC1797 EEPROM (64 КБ)
TC1724/TC1728 MICRO (1536KB)
TC1724/TC1728 EEPROM (64 КБ)
TC1782/TC1784 MICRO (2560кб)
TC1782/TC1784 EEPROM (128 Кб)
TC1793/TC1798 MICRO (4096KB)
TC1793/TC1798 MICRO + EXT (6144KB/8192KB)
TC1793/TC1798 EXT (2048кб/4096кб)
TC1793/TC1798 EEPROM (192KB)
Прочитайте зашифрованный пароль ECU (сначала прочитайте пароль зашифрованного ECU, затем прочитайте данные)
Для Bosch: поддержка китайского автомобиля ME17 TC1728/1767 считывание и запись данных и чтение паролей
Для Bosch: для BMW/для MB/для VAG GPT
Для Bosch: для Ford/для Opel/для Volvo GPT
Для Bosch: для BMW TPROT8 +
Для Bosch: для VAG TPROT8 +
Для Bosch: Для Kia/для Hyundai/для Honda TPROT8 +
Для Bosch: Для Chrysler/для Jeep/для Dodge/для Fiat TPROT8 + [тест]
Для Bosch: для ВАЗ/для УАЗ ME17.9.71
Для континентального: Для Kia/для Hyundai/forSsangYong SIM2K-24X/C201
Для континентального: для Ford EMS2204
Для континентального: для Ford EMS2207
Для континентального: для Ford EMS2211
Для континентального: для Ford SID208
Для континентального: для Ford SID209
Для континентального: для Ford Mondeo 4 SID807EVO
Для континентального: для Ford Focus 3/Transit Connect SID807EVO
Для континентального: для Citroen/forPeugeot SID208
Для континентального: Для Kia/forHyundai MT86 EEPROM (16 Кб)
Для континентального: для Mercedes-Benz: для CRD3.1 EEPROM (32 КБ)

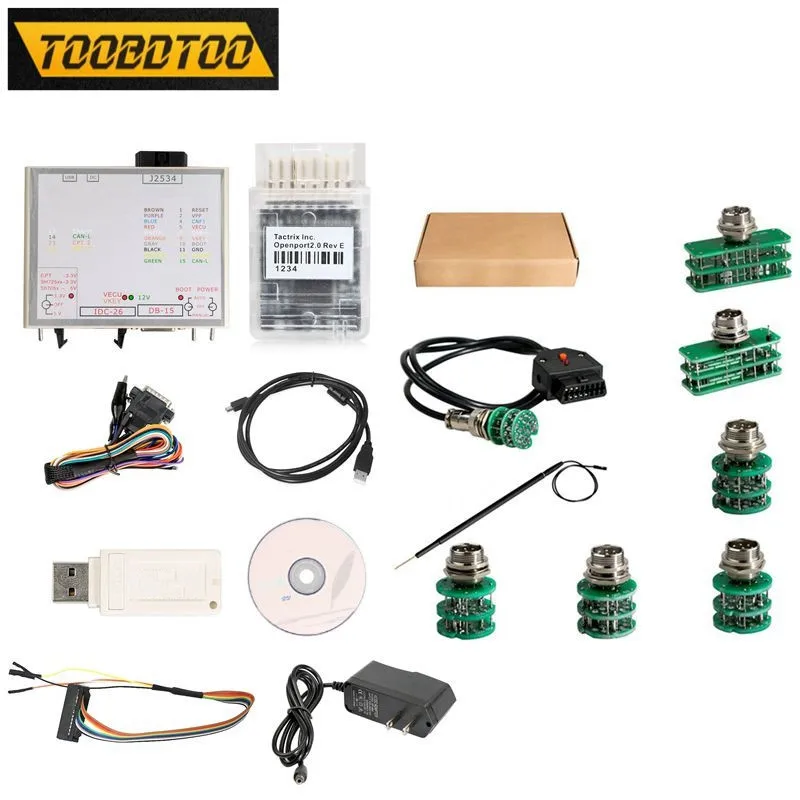

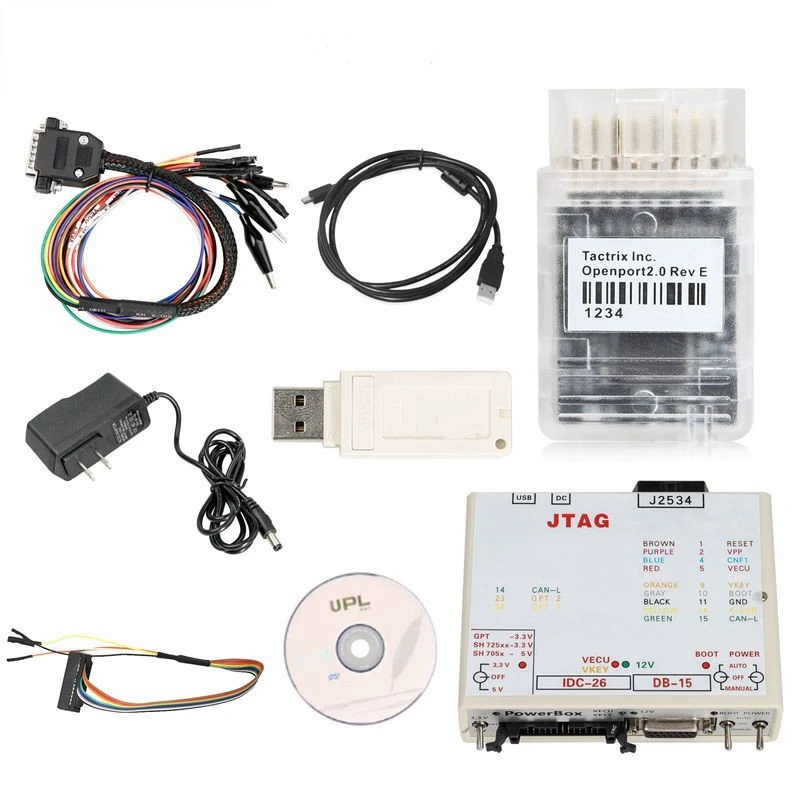

Посылка:
Вспышка:

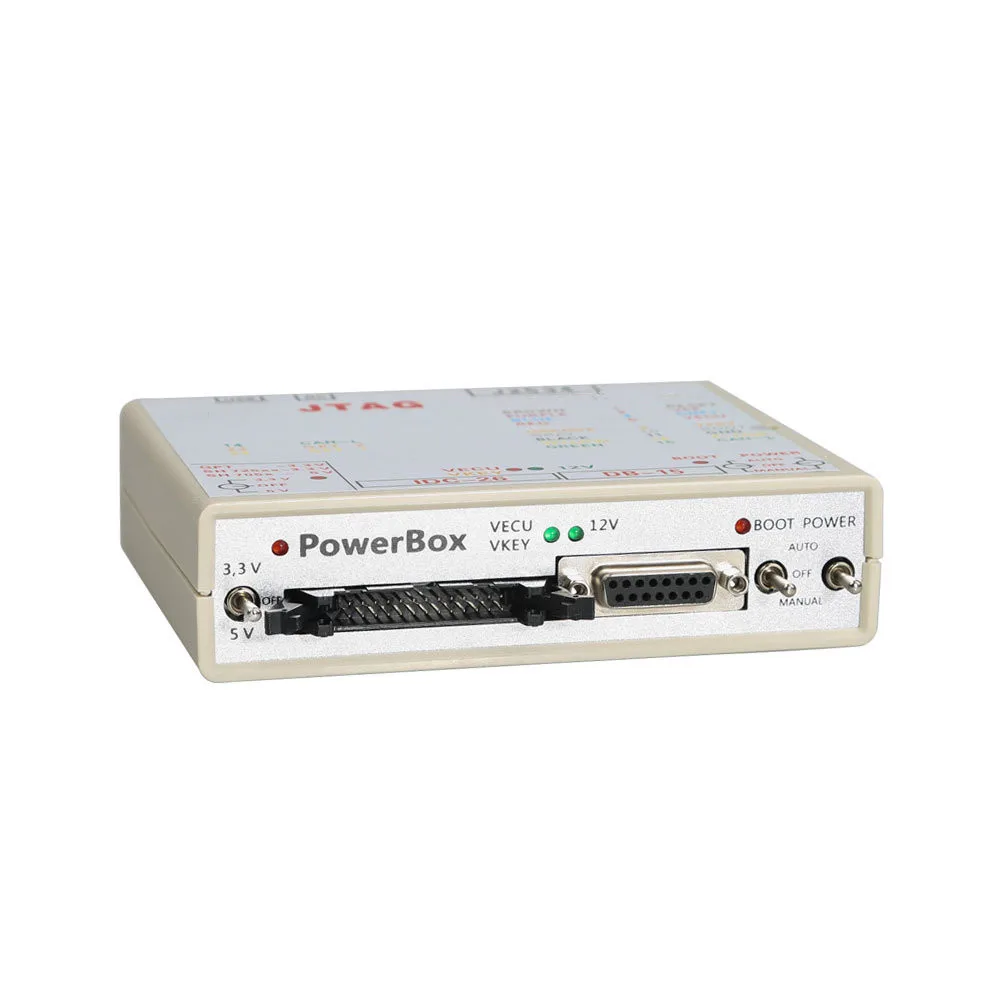

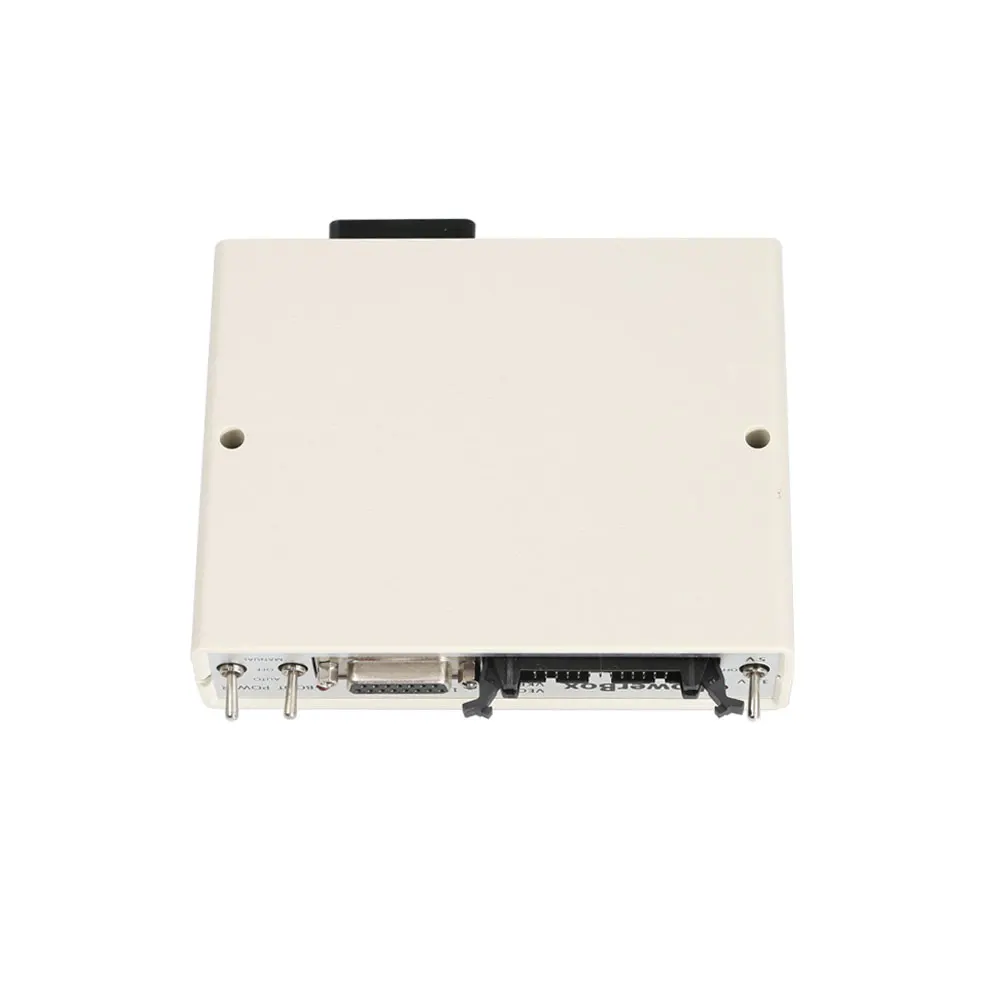

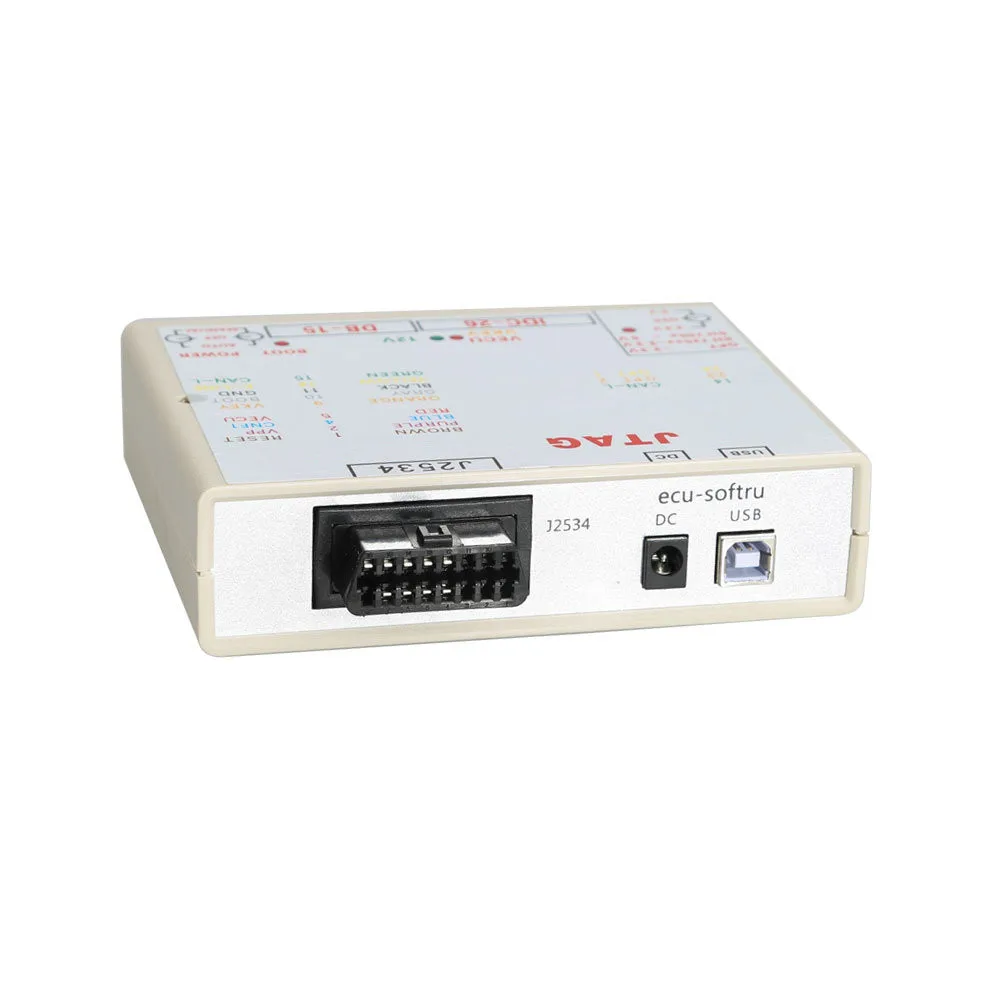

1 x JTAG Box

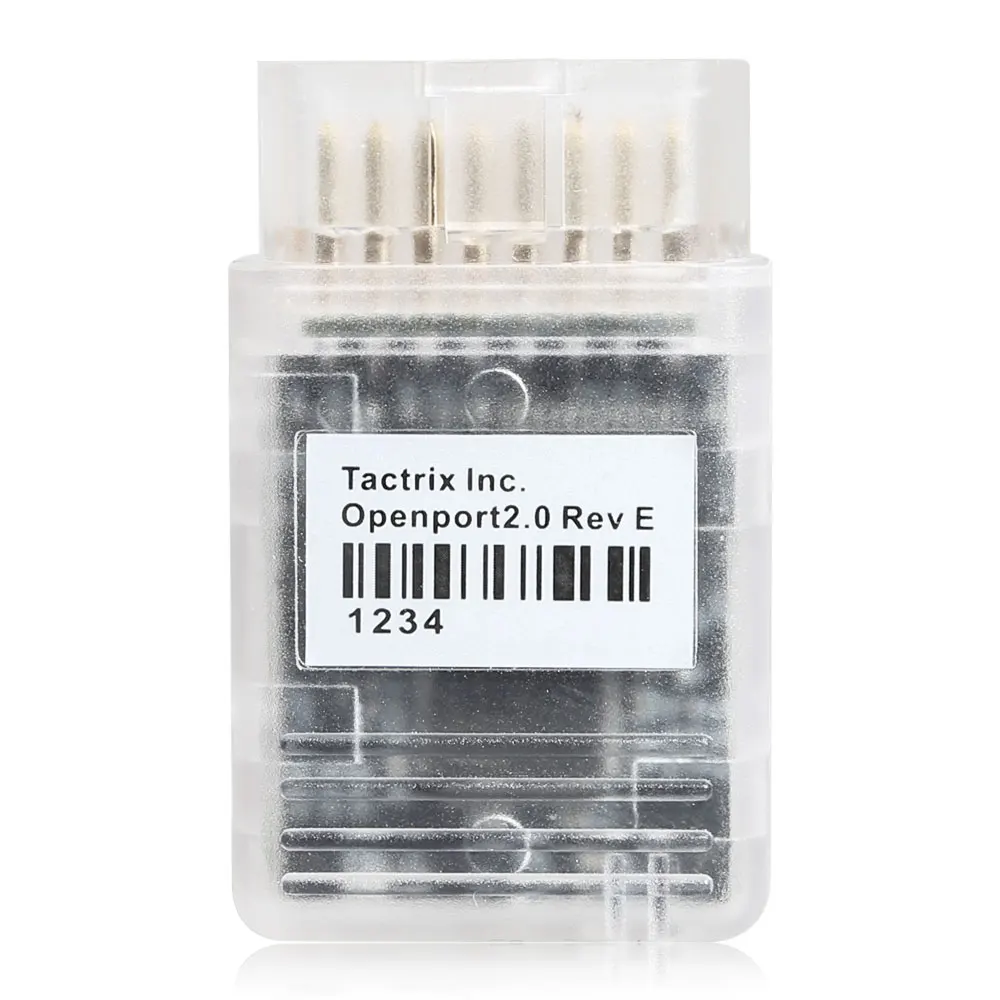

1 x Openport 2,0

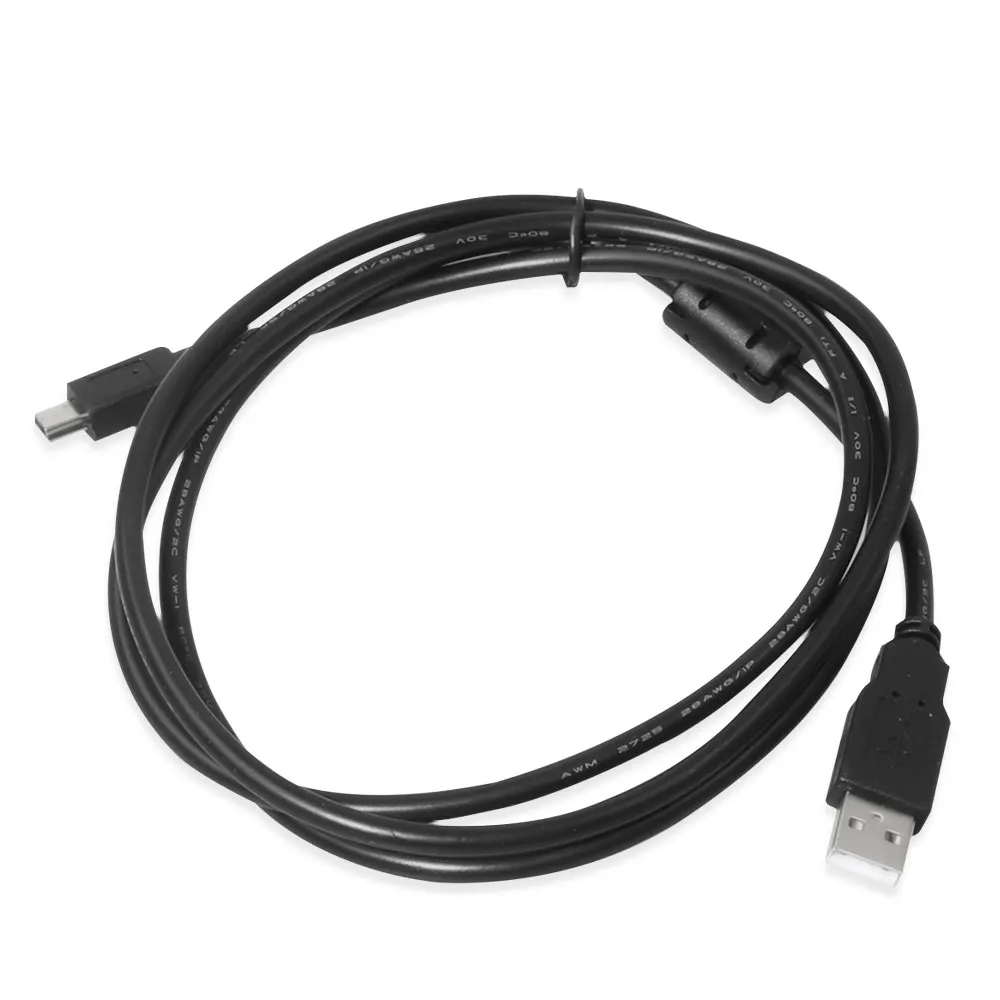

1 х USB кабель
1 x Цветовая схема провода

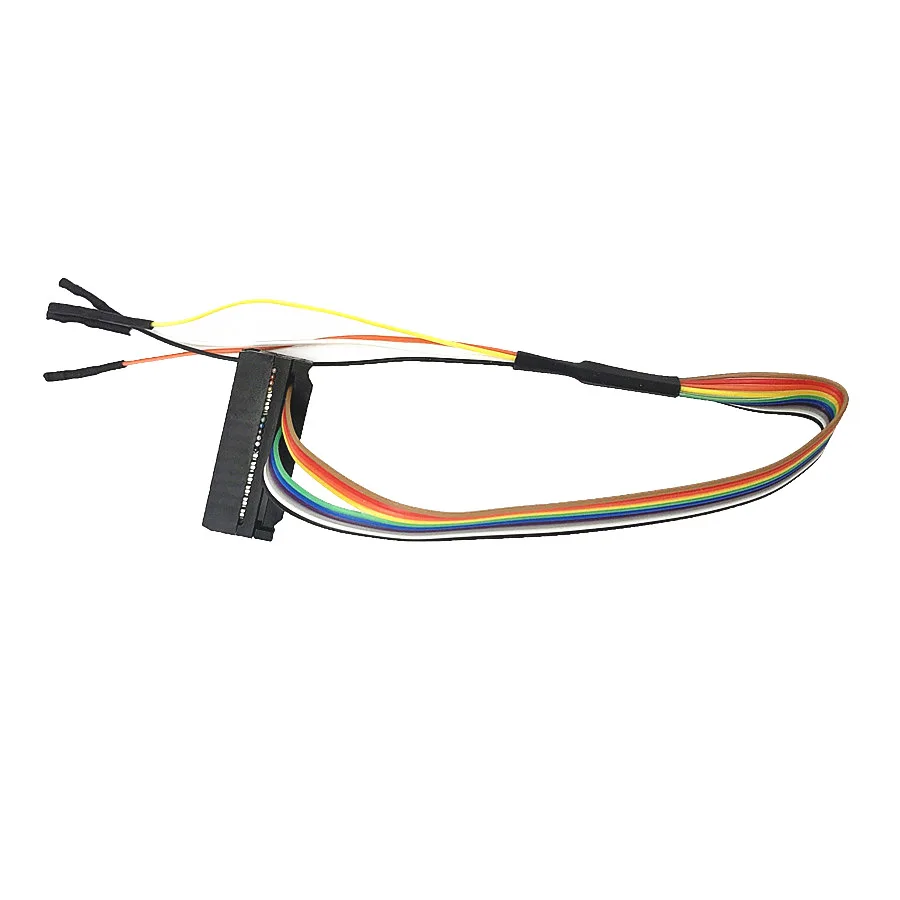

ЦВЕТНОЙ кабель GPT-1 шт.
1 x штепсельная вилка зарядного устройства

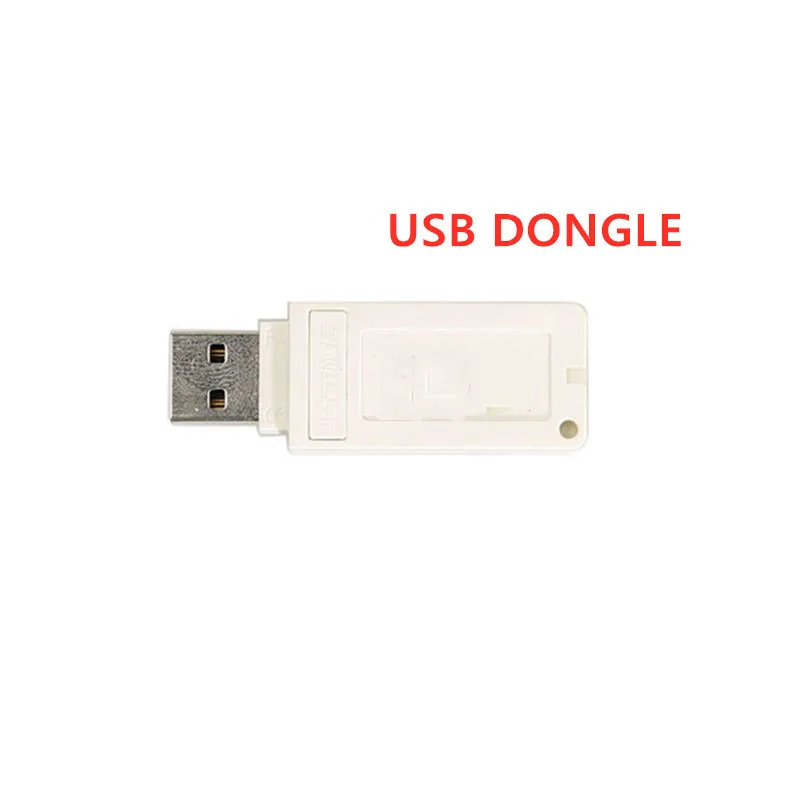

1 usb-адаптер для вспышки

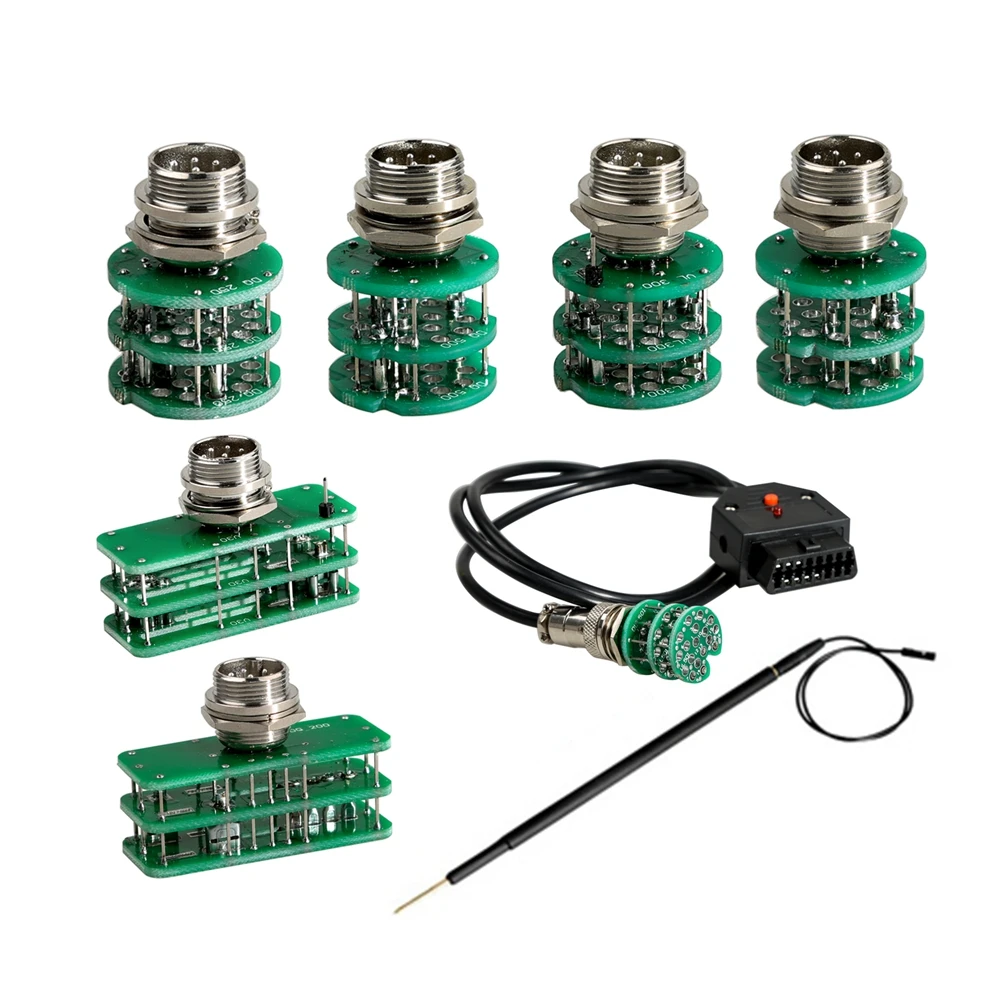

Блок передач ECU:

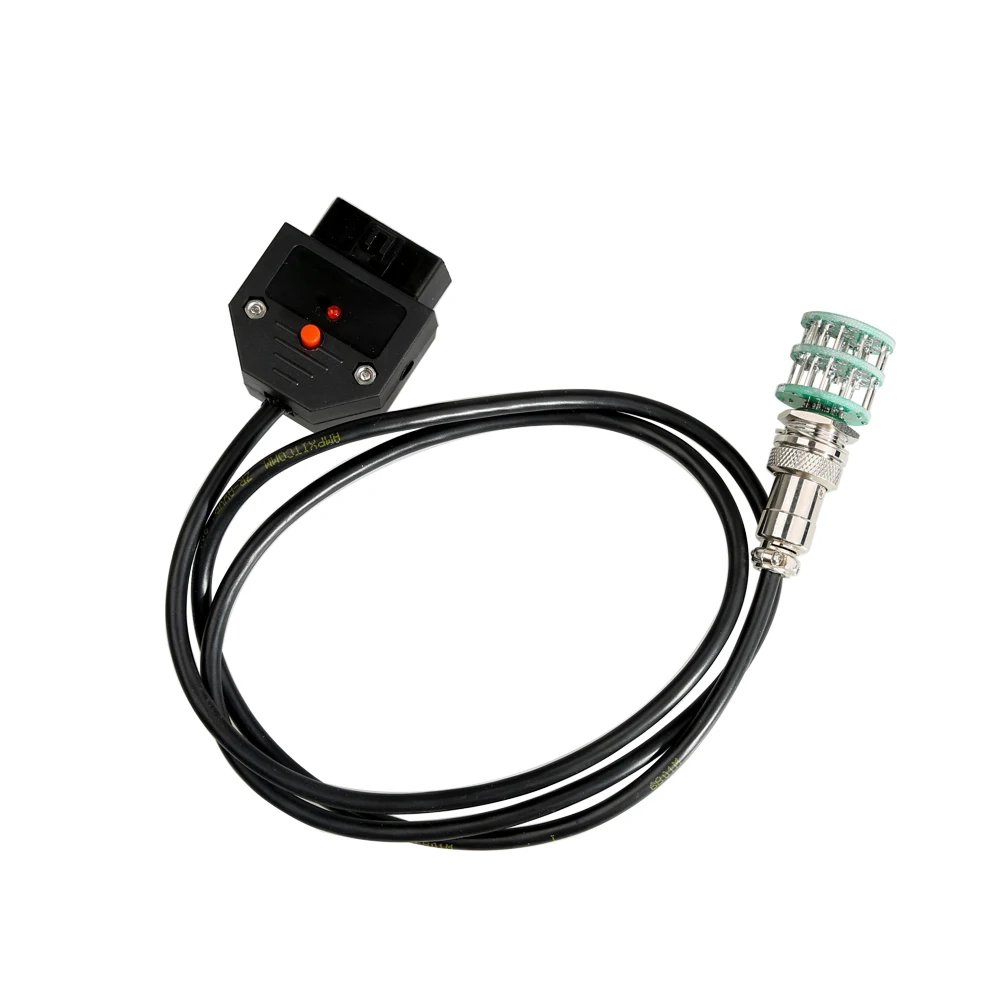

Кабель DL501-OBD2-1 шт.

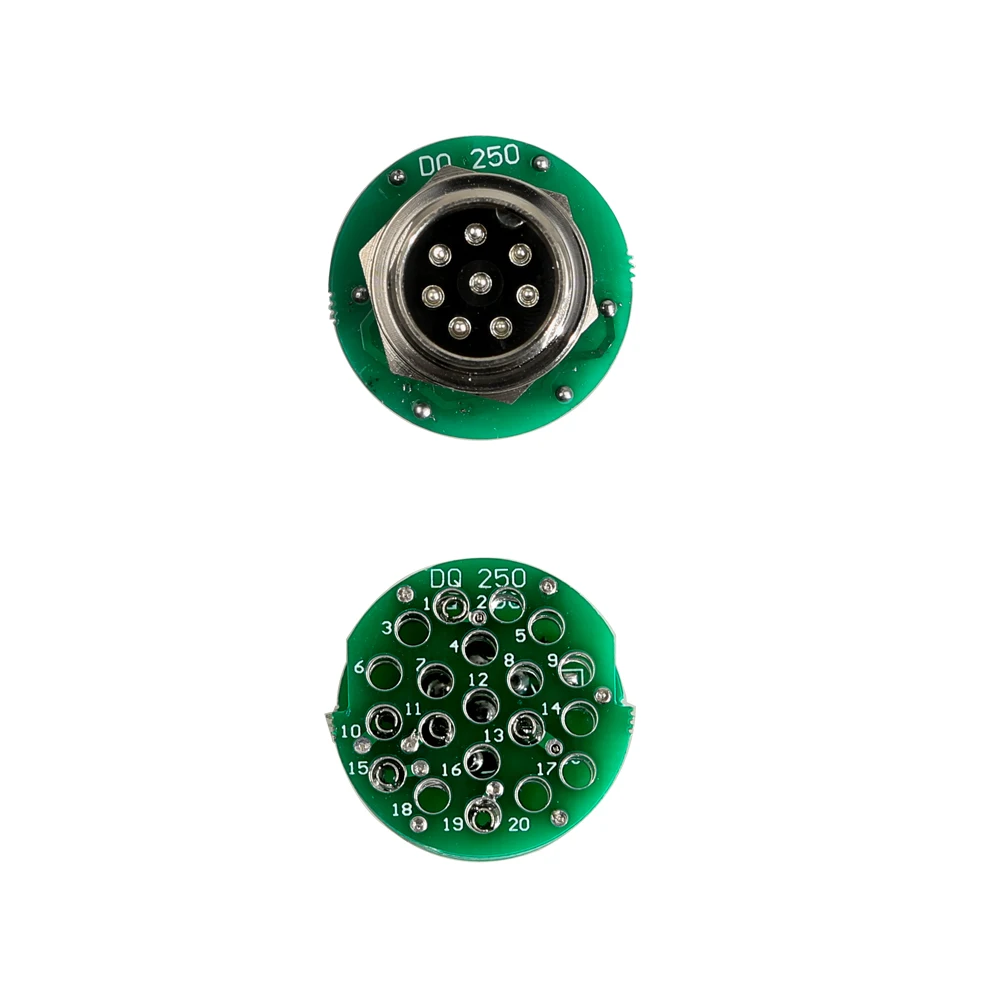

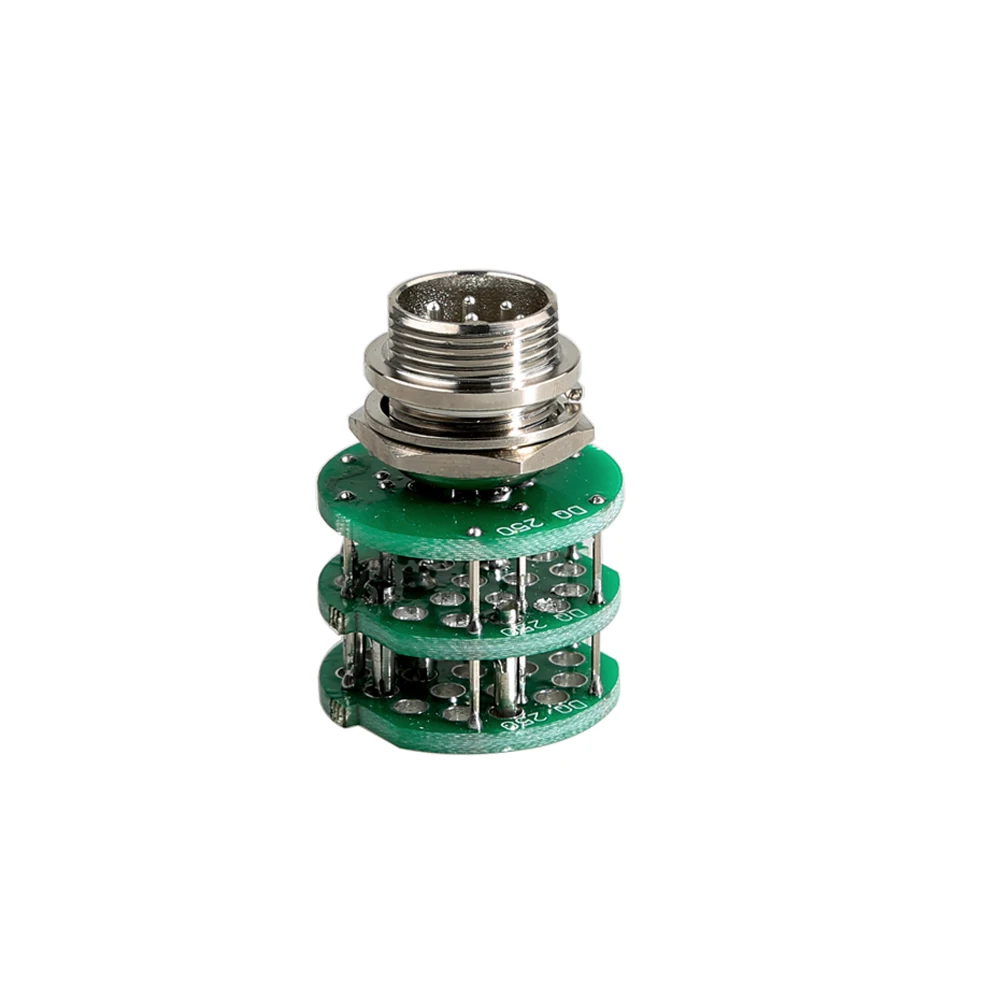

1 шт. адаптер DQ250

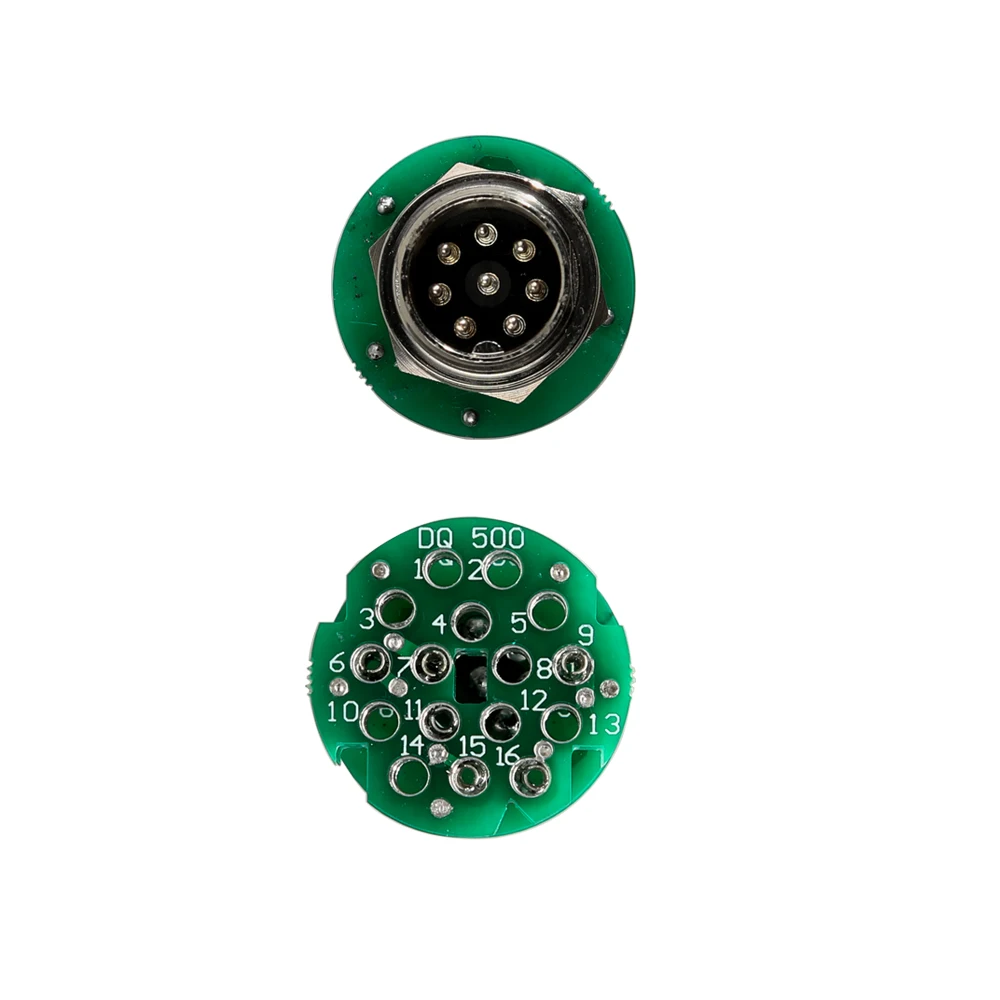

1 шт. адаптер DQ500

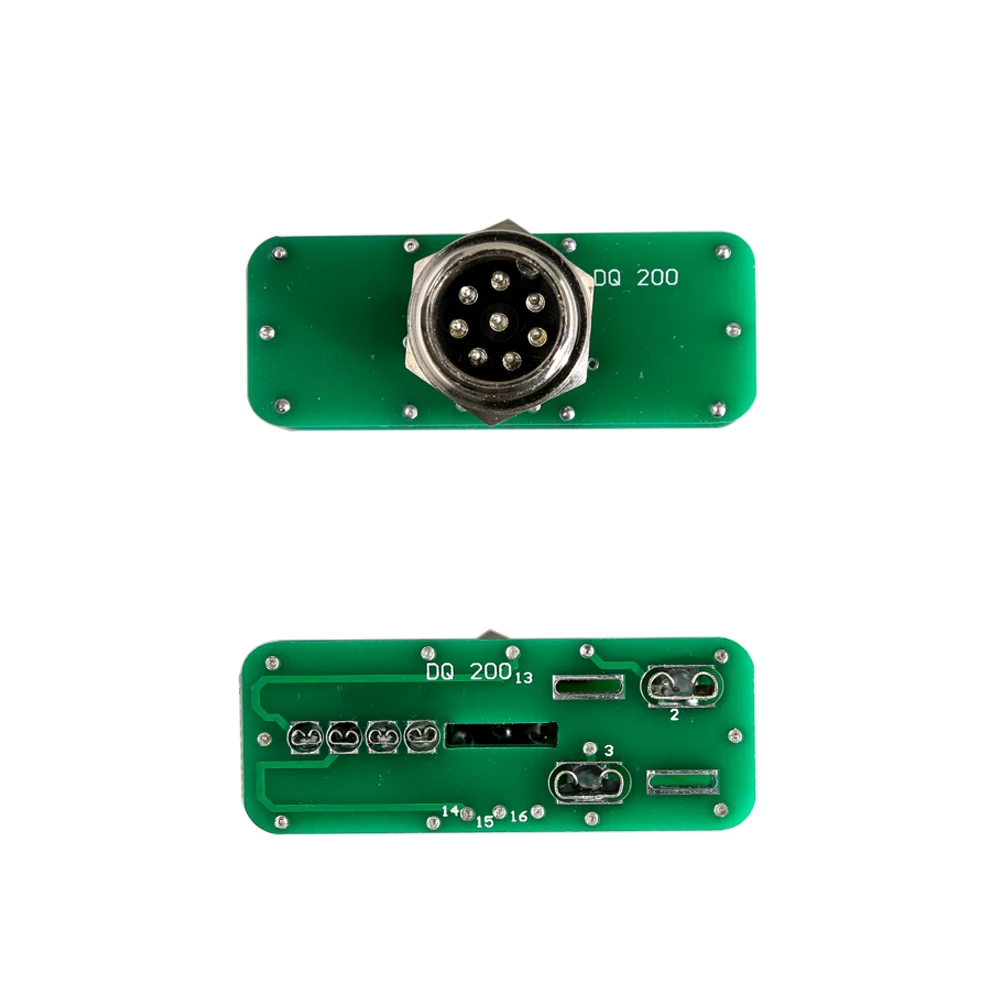

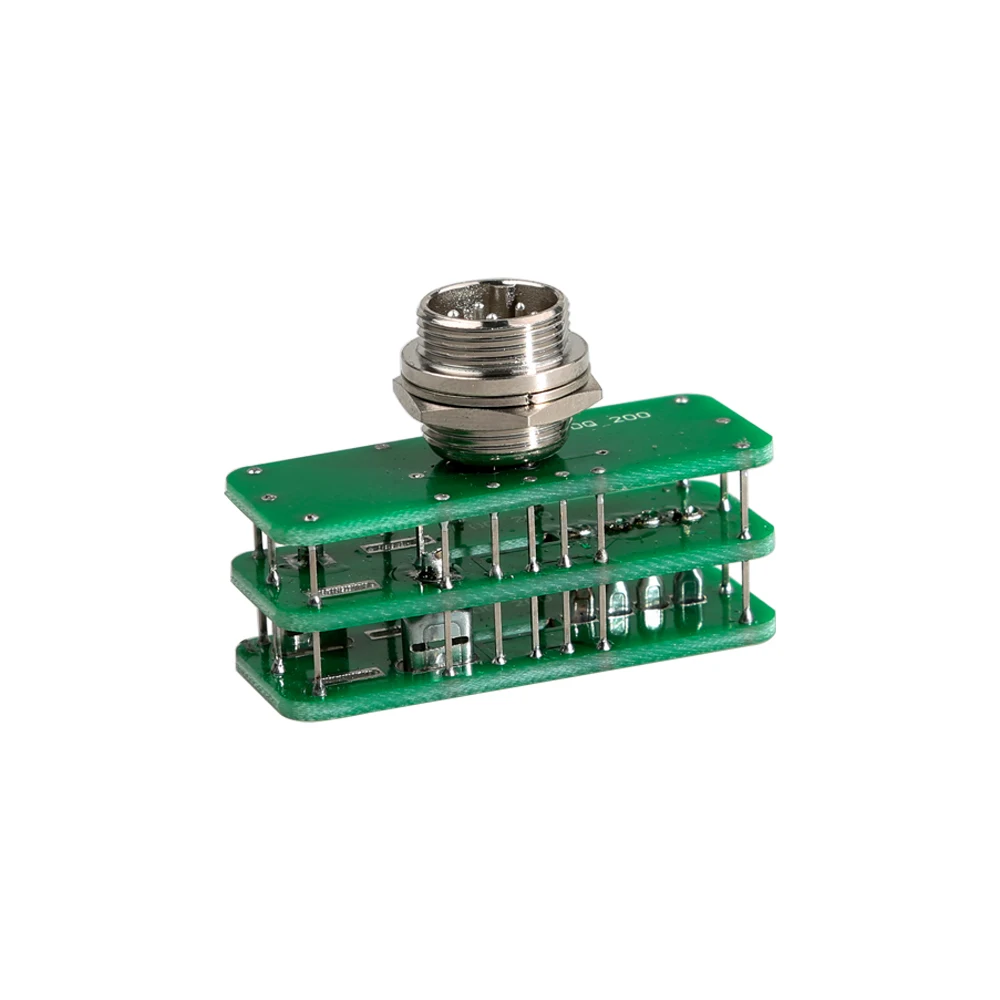

1 шт. адаптер DQ200

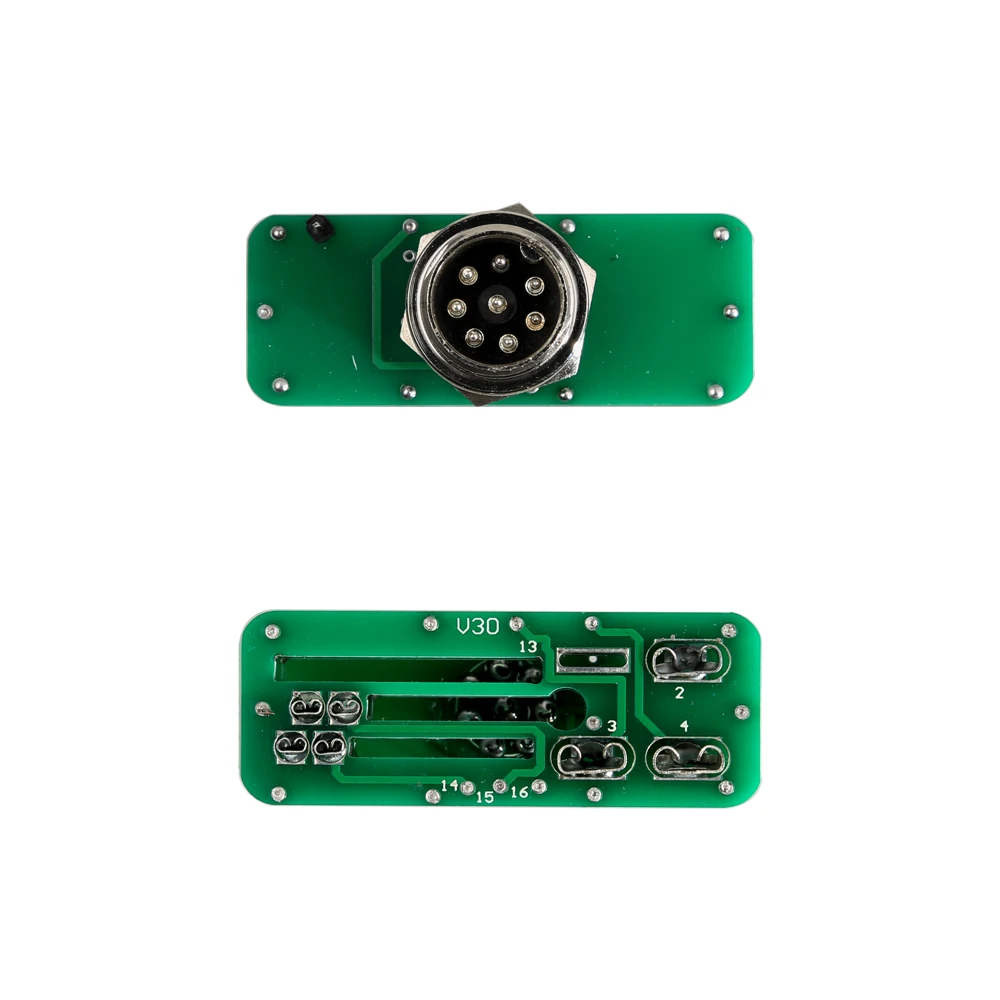

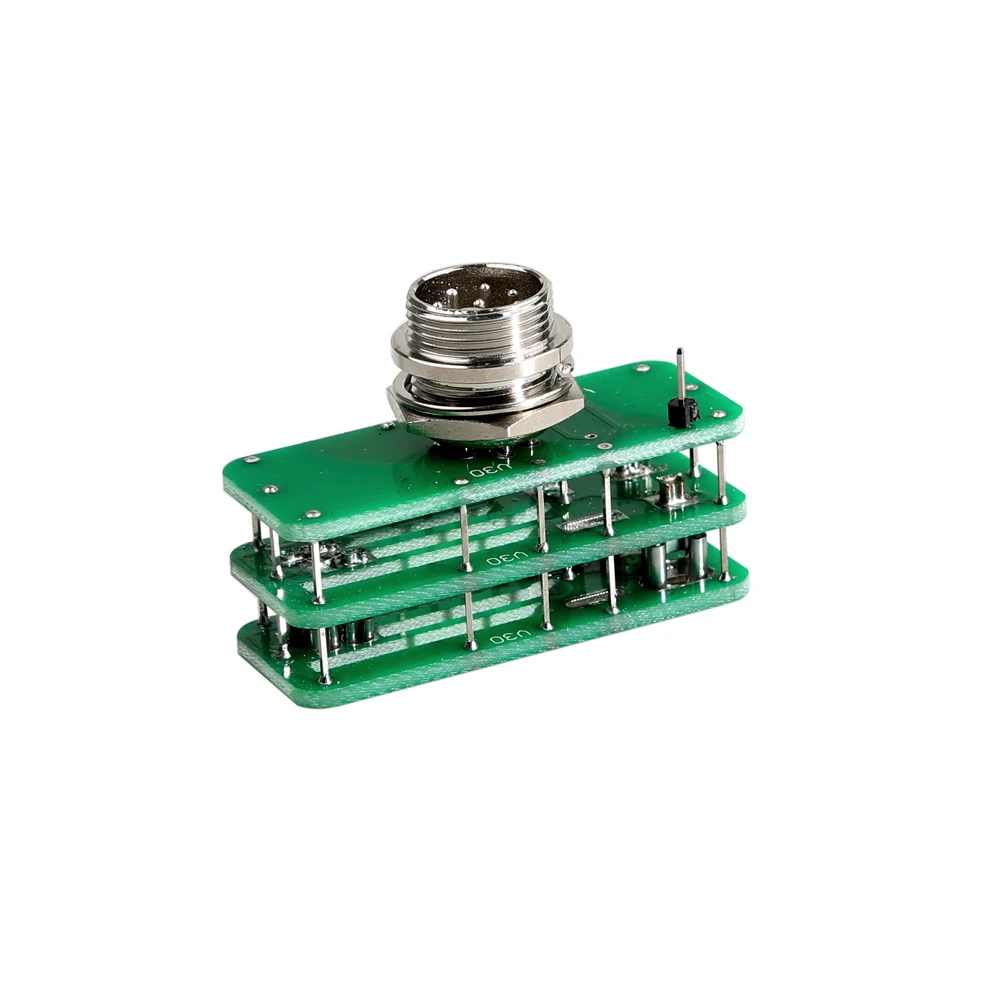

Адаптер V30-1 шт.

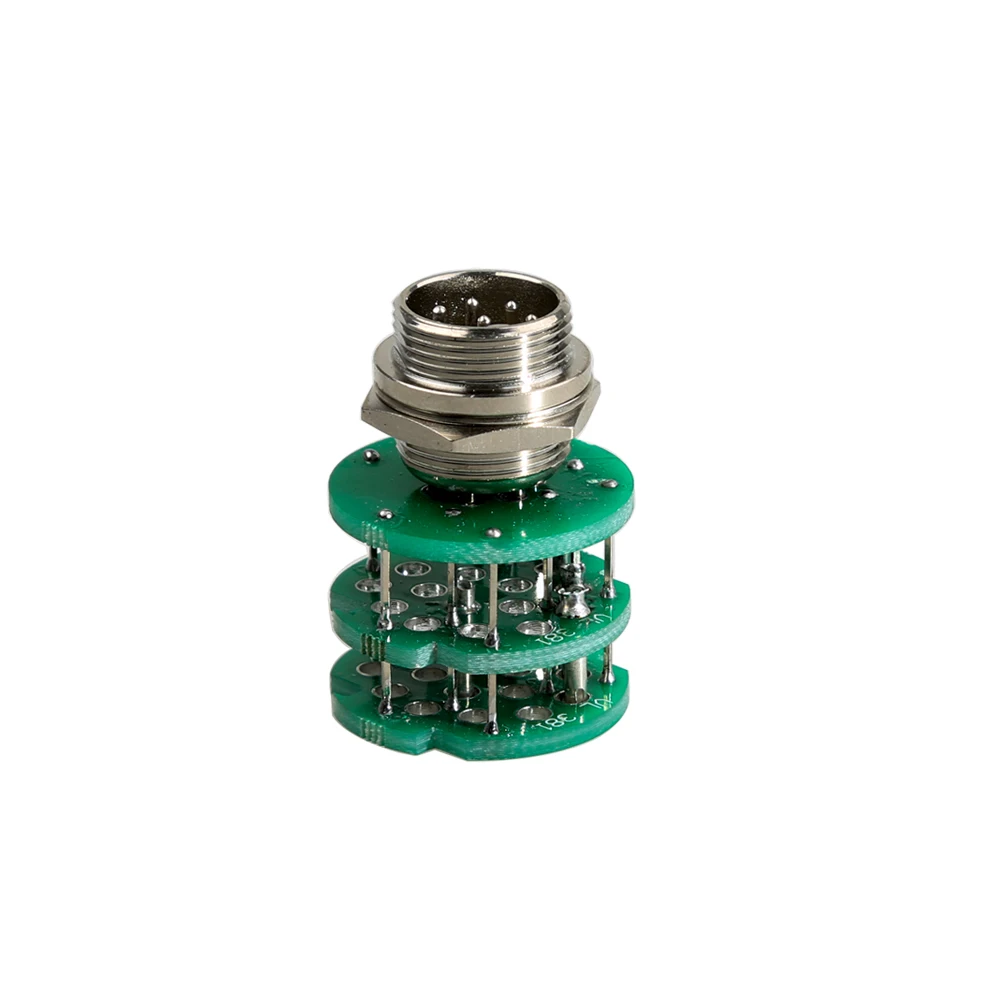

1 шт. адаптер VL381

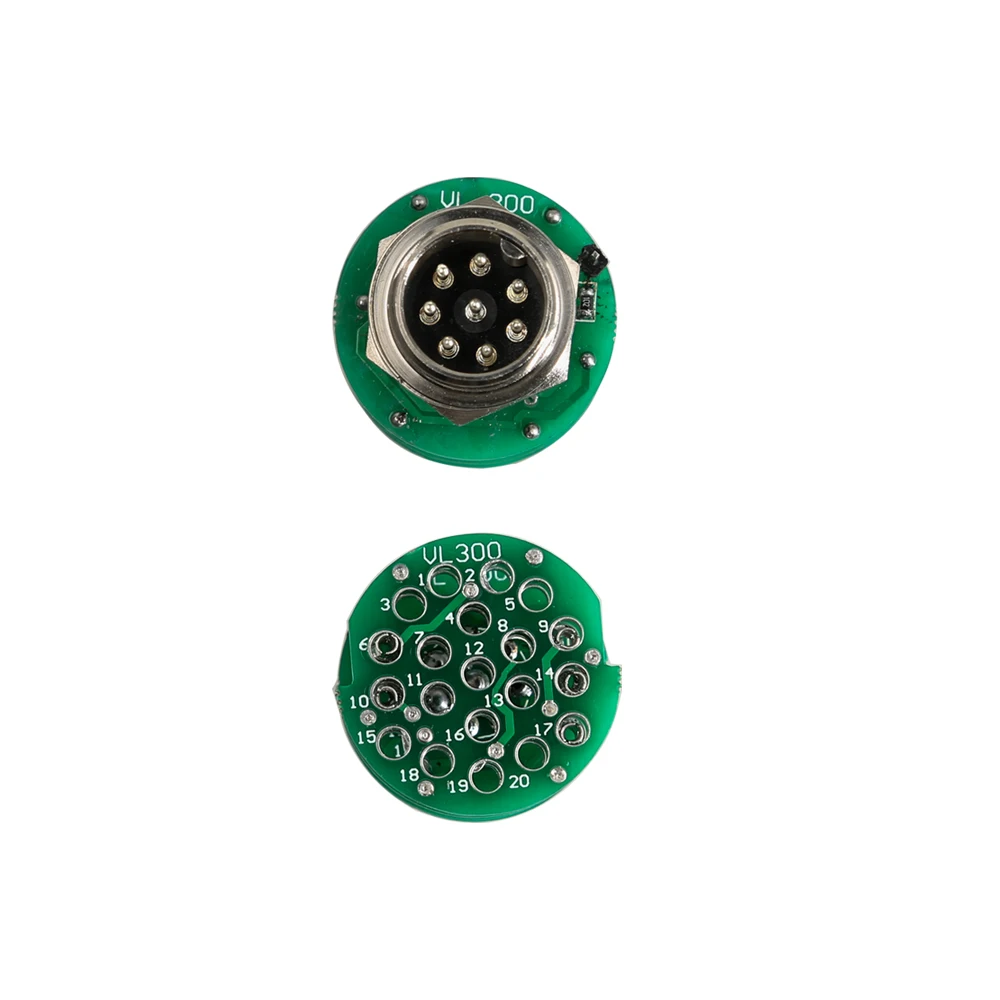

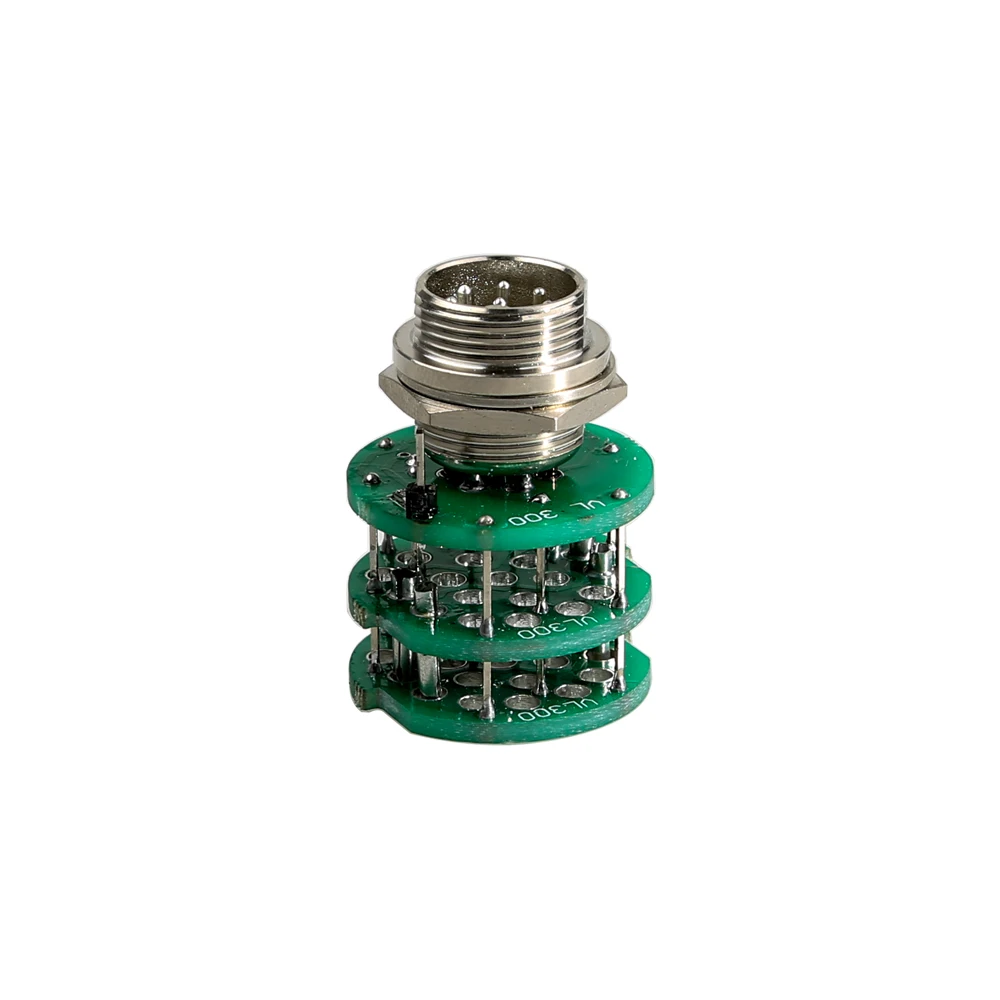

1 шт. адаптер VL300
1 шт. x контактный адаптер

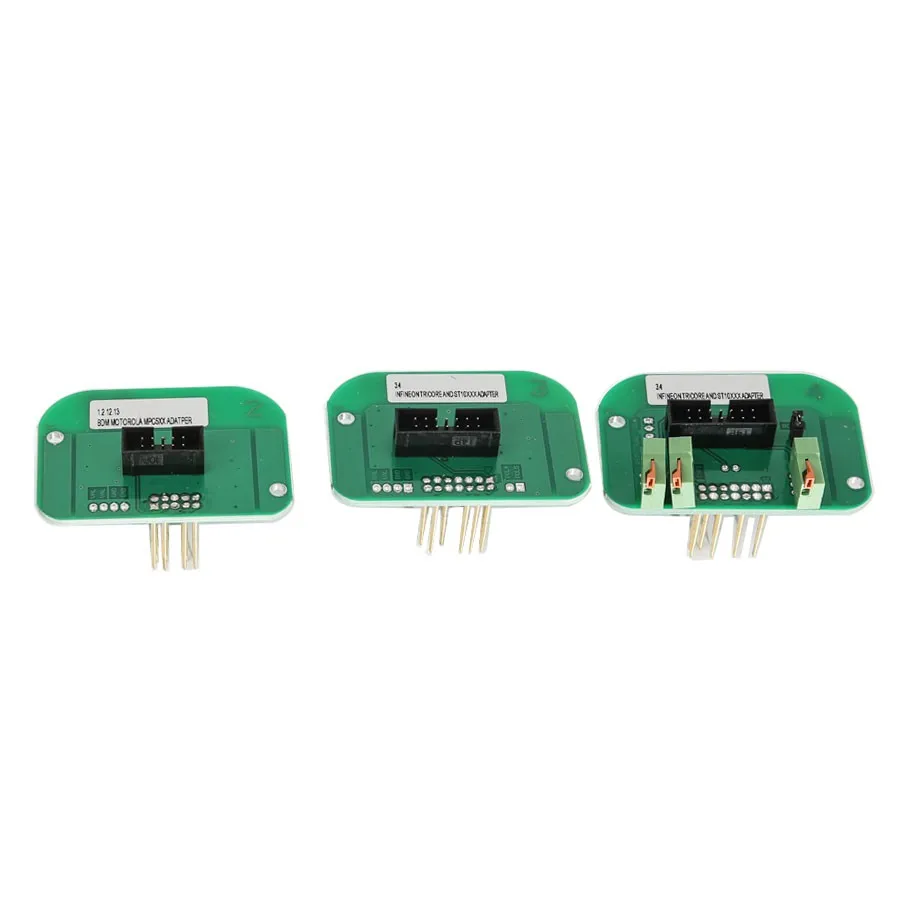

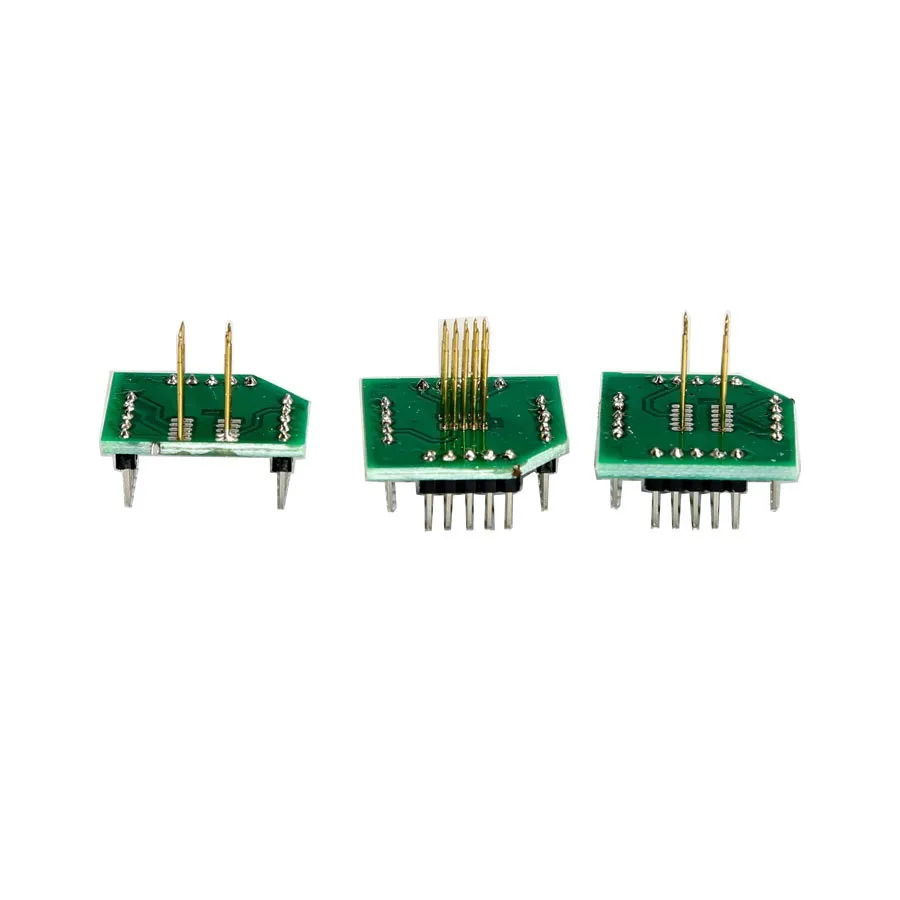

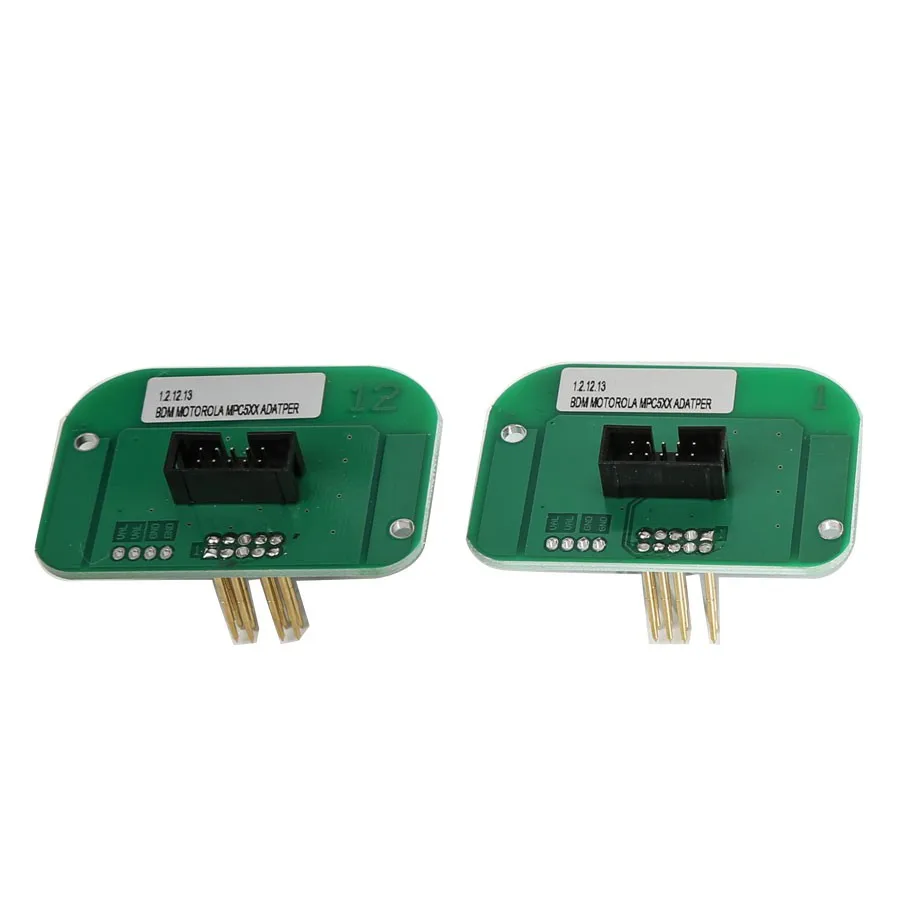

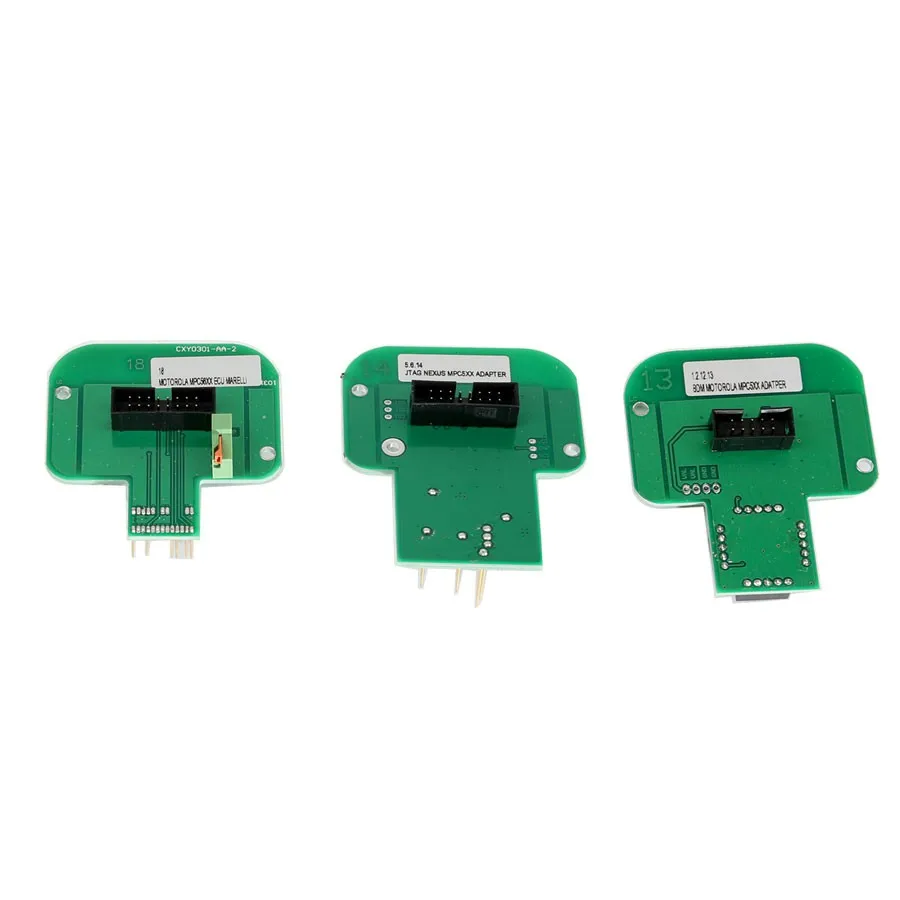

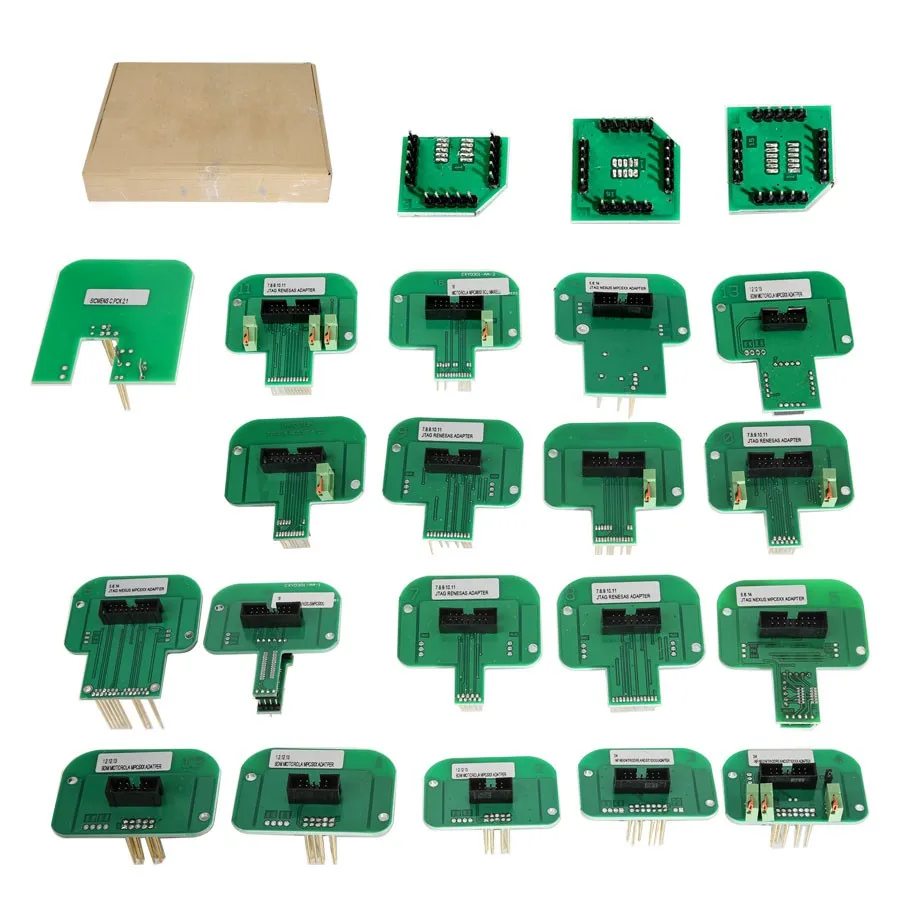

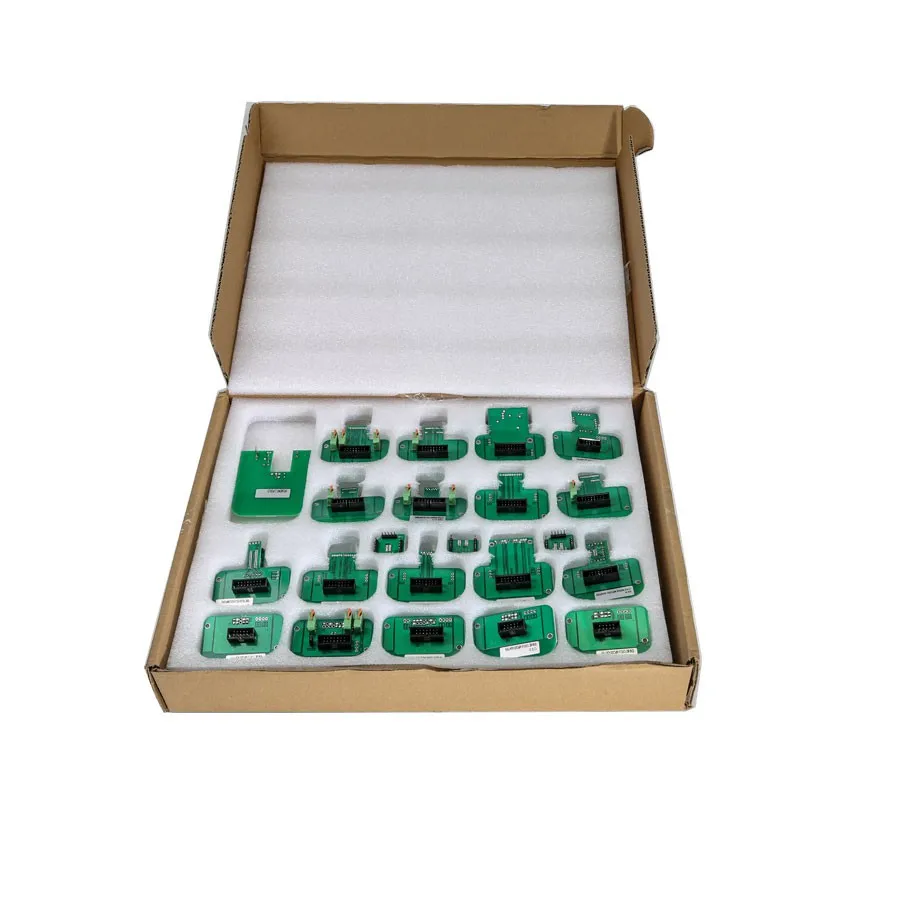

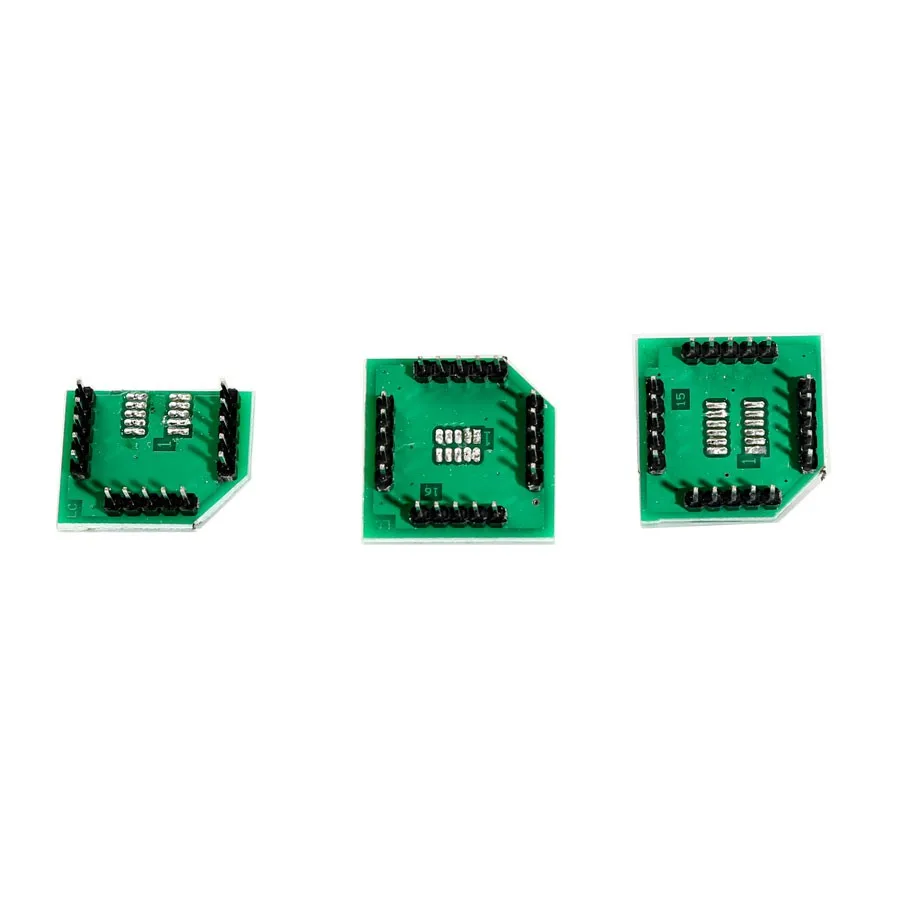

22 шт. BDM зонд:
1.14AM00T01M для Bosch
2.14AM00T02M для Dlphi DCM
3.14AM00T03M для загрузчика ST10xx
4.14P600KT04 для Tricore EDC/MED17
5.14AM00T05M для Marelli MPC55xx JTAG
6.14AM00T06M для Dlphi MPC55xx JTAG
7.14AM00T07M для Denso CN1 Boot
8.14AM00T08M для Denso CN2 Boot
9.14AM00T09M для Denso CN3 Boot
10.14AM00T10M для Denso CN1 AUD
11.14AM00T11M для Denso CN2 AUD
12.14AM00T00M для Dlphi DCI
13.14AM00TBAS для базового адаптера 1,27
14.14AM00T14M для NexusEFI T6 Lotus
15.14AM00TB02 для Magneti Marelli BDM insert
16.14AM00TB01 для Siemens BDM insert
17.14AM00TB03 EDC7 BDM вставка
18.14AM00T18M для Magneti Marelli MPC/SPC56xx
19.14AM00T13M для Nexus MPC5xx TRW ECU

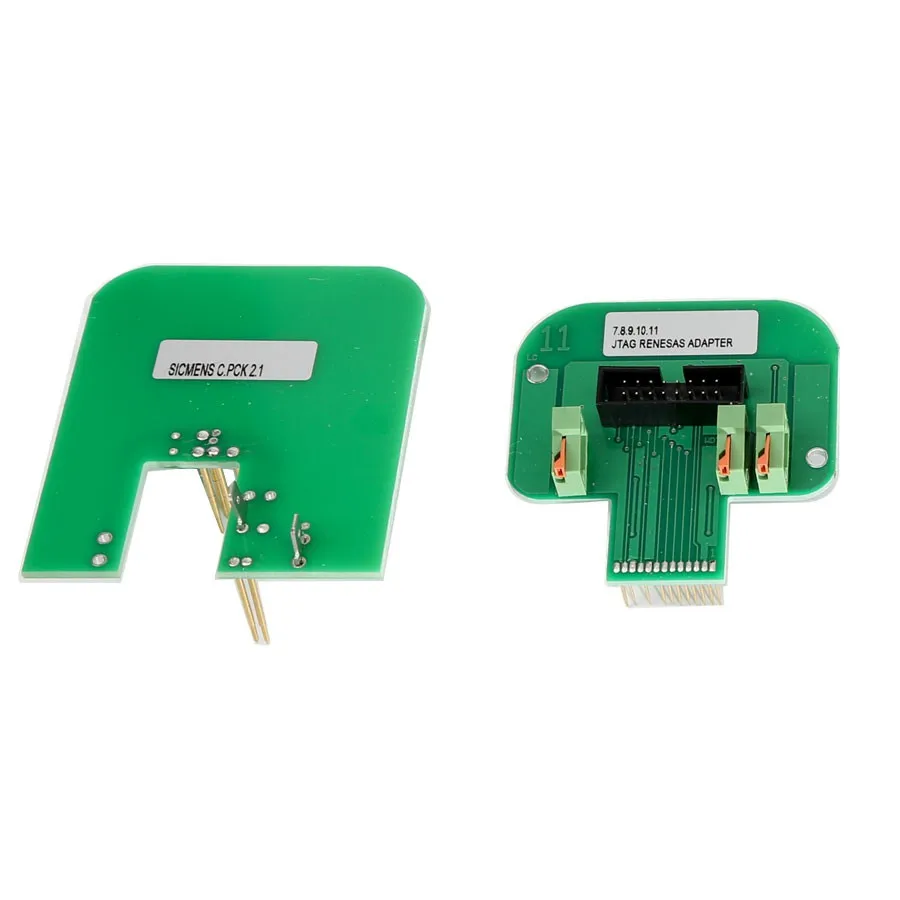

20. Для VAG 1.6tdi-для Siemens-Continental PCR2.1
21.14AM00T15M для Toyota NEC76F-20
22.14AM00T16M для Toyota NEC76F-26
