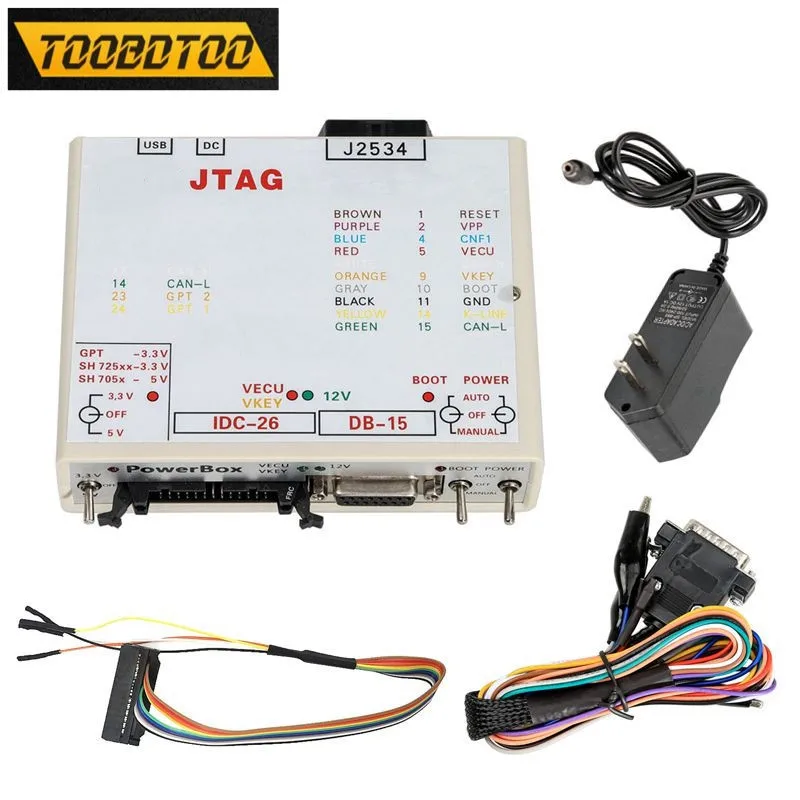

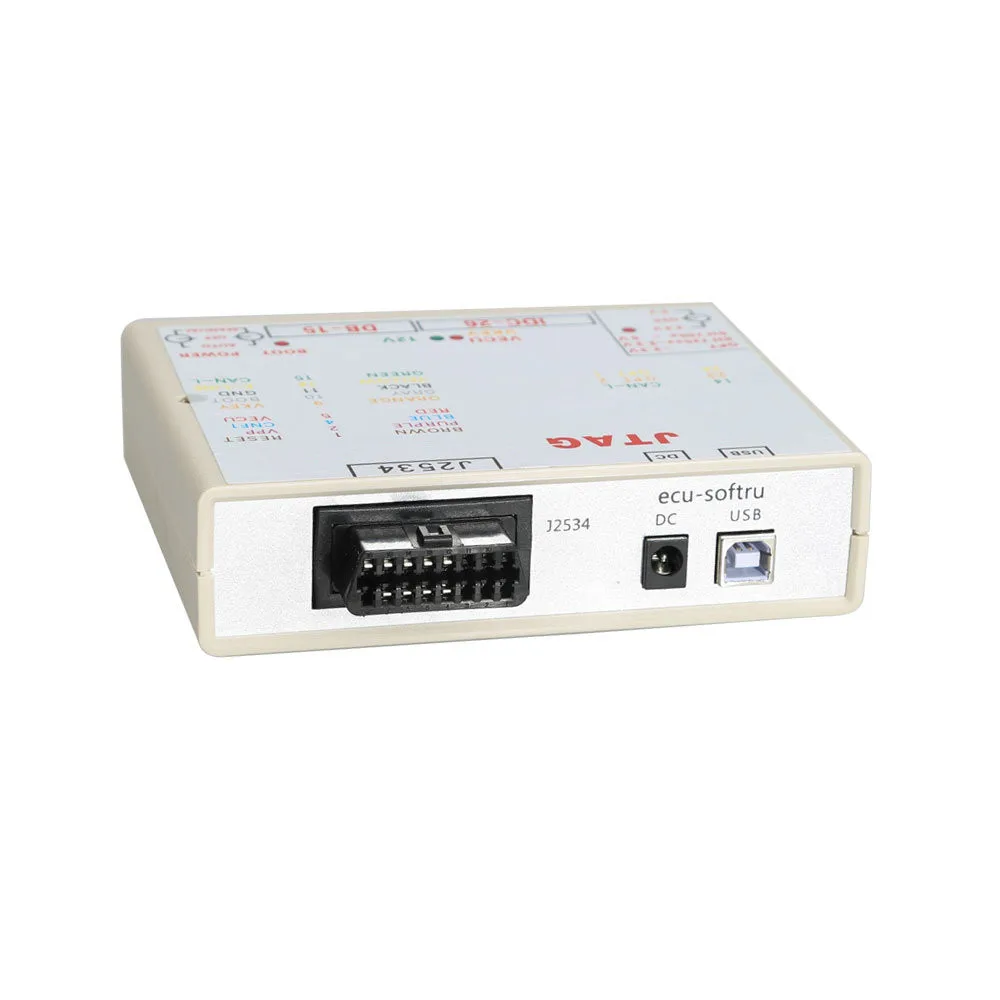

Блок питания JTAG, адаптер для блока питания с 3 переключателями для работы в различных режимах

Блок питания JTAG OBD Автомобильный инструмент для программирования ECU FLASH Power Box работает для ECU Openport J2534 устройство Box FLASH

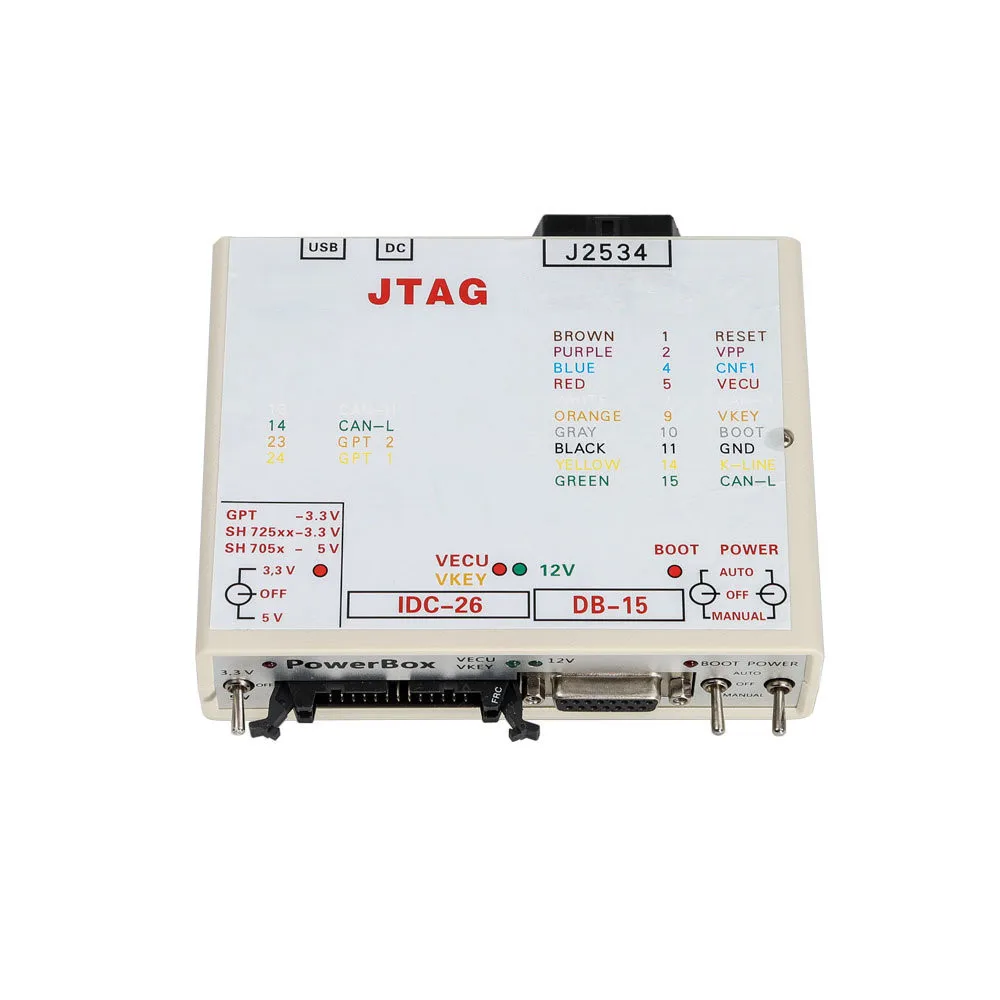

Освещение:

Светодиодный около 5V/3,3 V переключатель показывает 5V или 3,3 V напряжения питания.

VECU, VKEY светодиодный индикатор напряжения VECU и VKEY.

Светодиодный индикатор 12 В указывает на напряжение питания.

Светодиодный индикатор загрузки указывает напряжение на выходе CNF1 (светодиодный индикатор работает как на входе, так и на выходе).

Описание:

Он совместим в автоматическом режиме с загрузочными программами, которые используют:

BOOT-OEM12, 12 pin OBD-II;

L-LINE, 15 pin OBD-II.

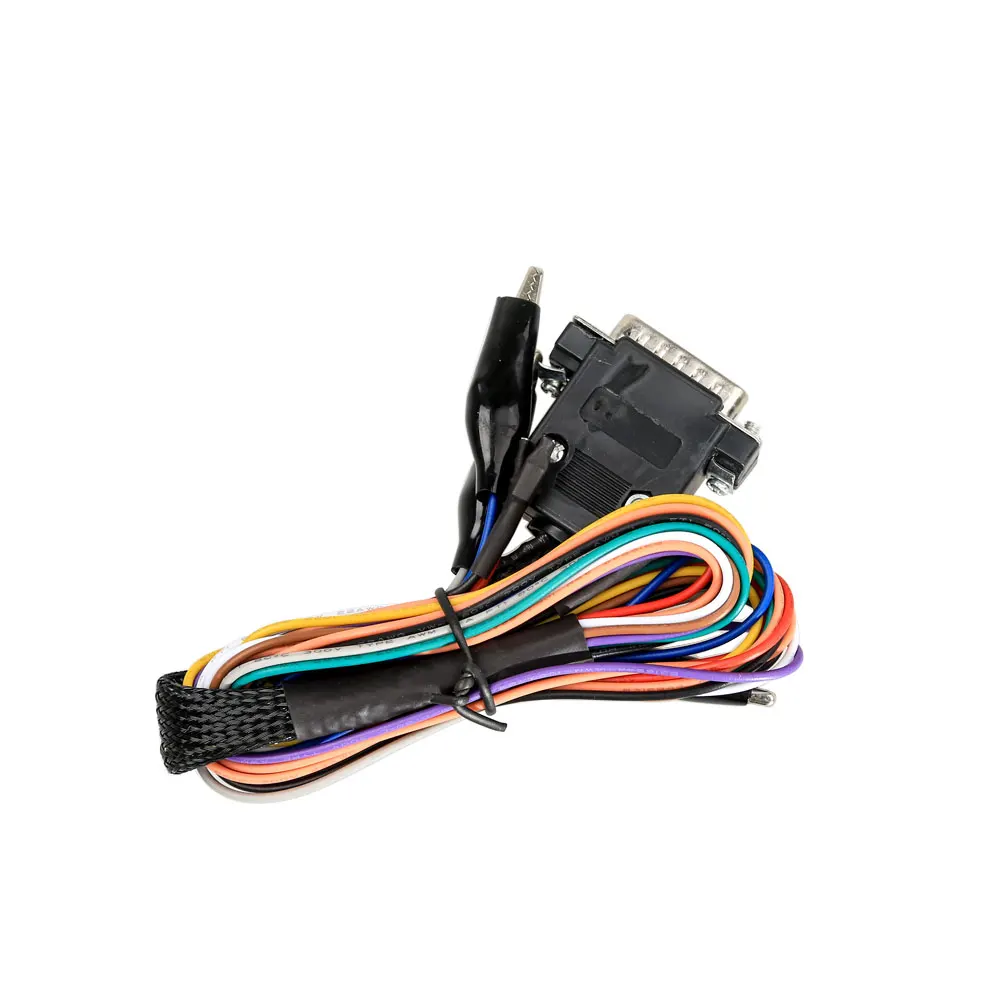

Инструмент имеет встроенные ограничительные резисторы тока на следующих сигнальных линиях:

Сброс-510 Ω;

BOOT - 510 Ω;

CNF1 - 220 Ω.

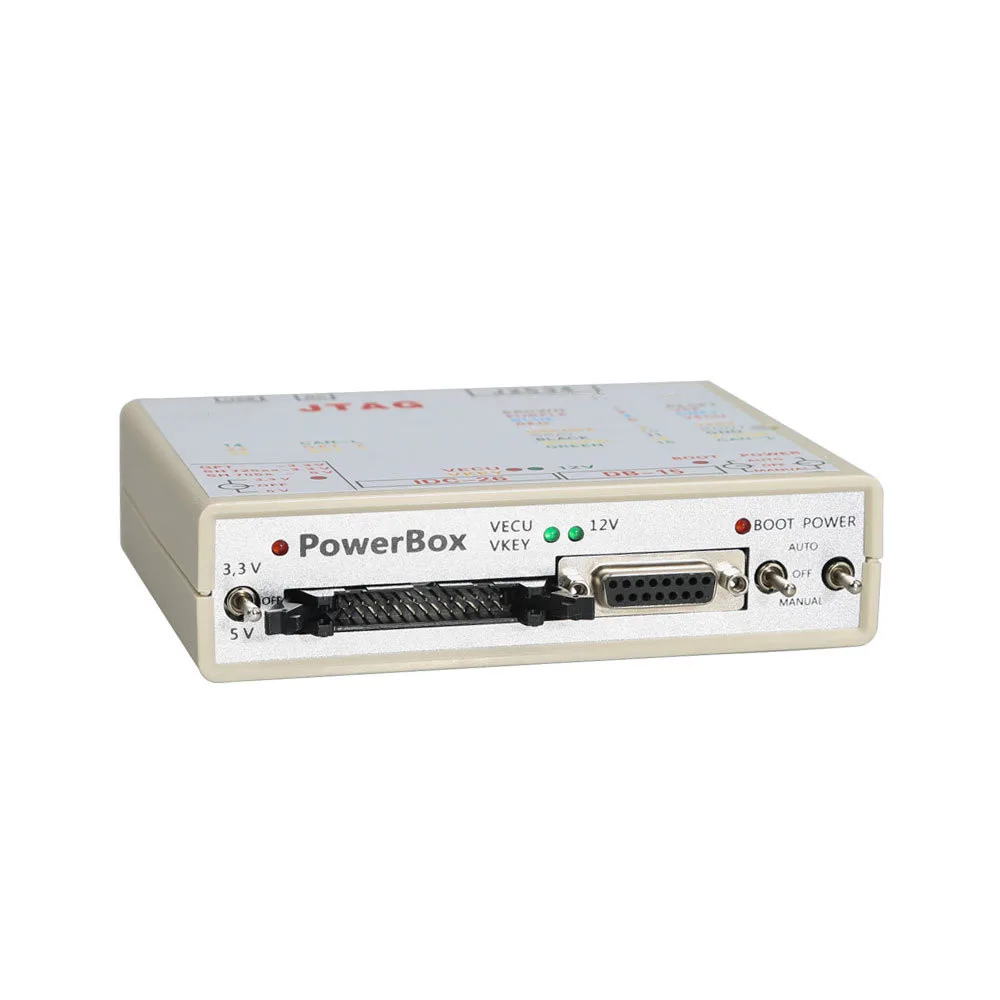

Элементы управления:

Инструмент имеет 3 переключателя для работы в различных режимах.

Мощность:

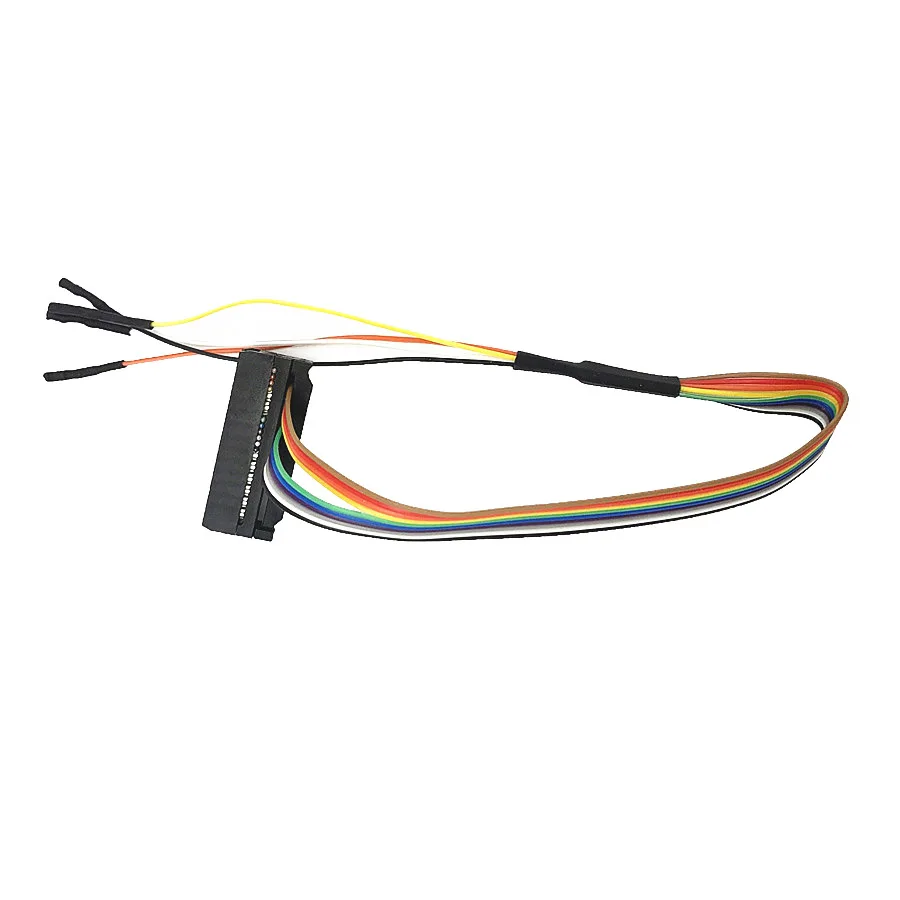

Контроль мощности. Инструмент имеет три режима питания к ЭБУ: Выкл позволяет удалить все сигналы питания и управления из IDC-26 и DB-15 разъемов; поставка с инструкцией питания на терминалы VECU и VKEY и на контрольные выходы в зависимости от выбранной тактики; Автоматическое, автоматическое управление, В этом режиме питание контролируется программой загрузки с L-Line сигналом (15 pin OBD-II).

Ботинки:

Одновременный контроль загрузки, сброса и CNF1 сигналов (3,3 V): Выкл, позволяет извлечь весь контроль сигналов от DB-15 разъем; Ручная тянет сброса и загрузки сигнала при температуре минус, И CNF1 до + 3,3 В; Автоматическое, автоматическое управление, в этом режиме загрузки, Сброс и сигналы CNF1 одновременно контролируются программой загрузки (12 pin OBD-II, OEM12).

GPT:

Dor для Renesas и для Tricore с GPT CPU. Необходимо использовать 5V во время работы с SH705x Процессоры, и в других случаях 3,3 V заключается в том, чтобы быть б/у.
