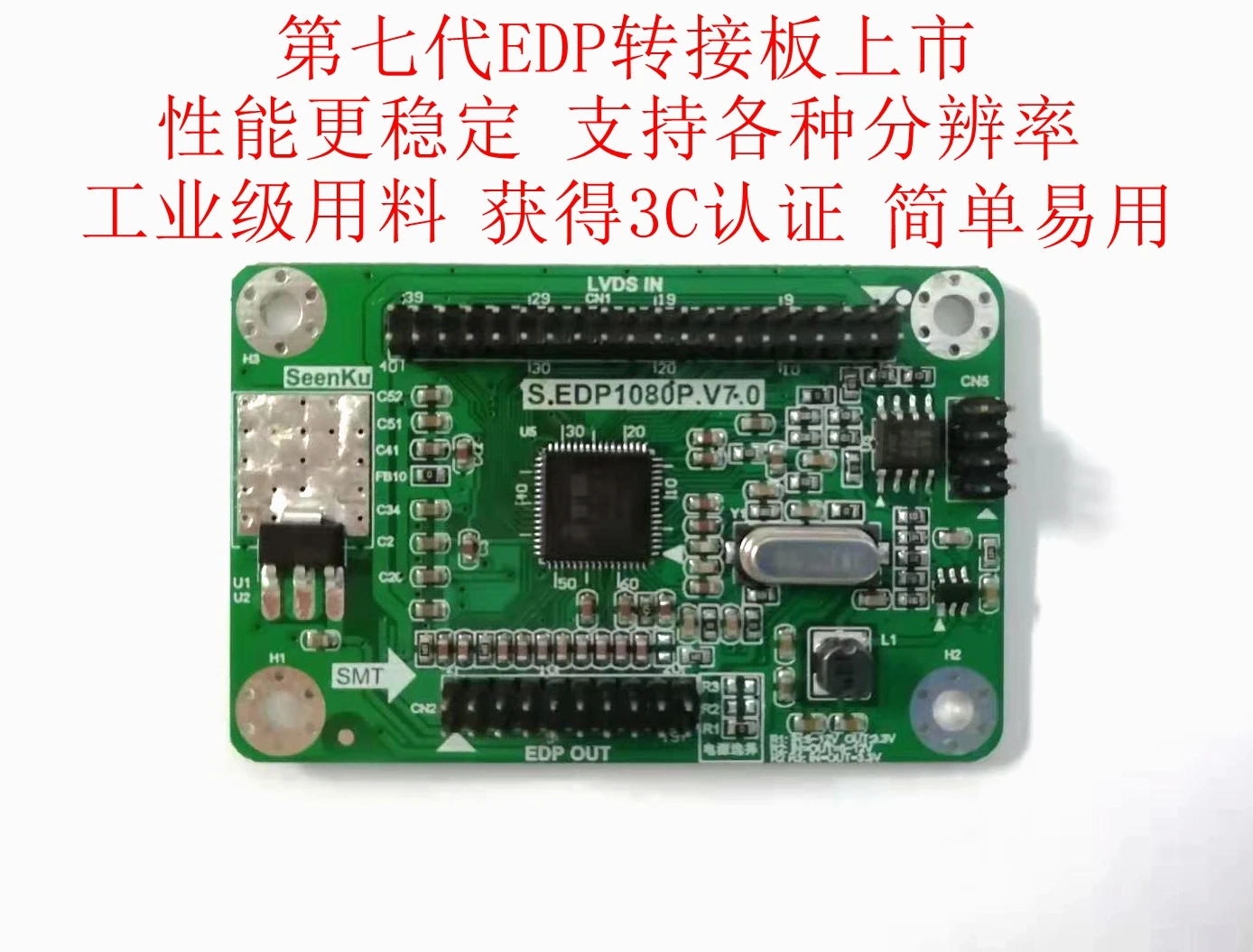

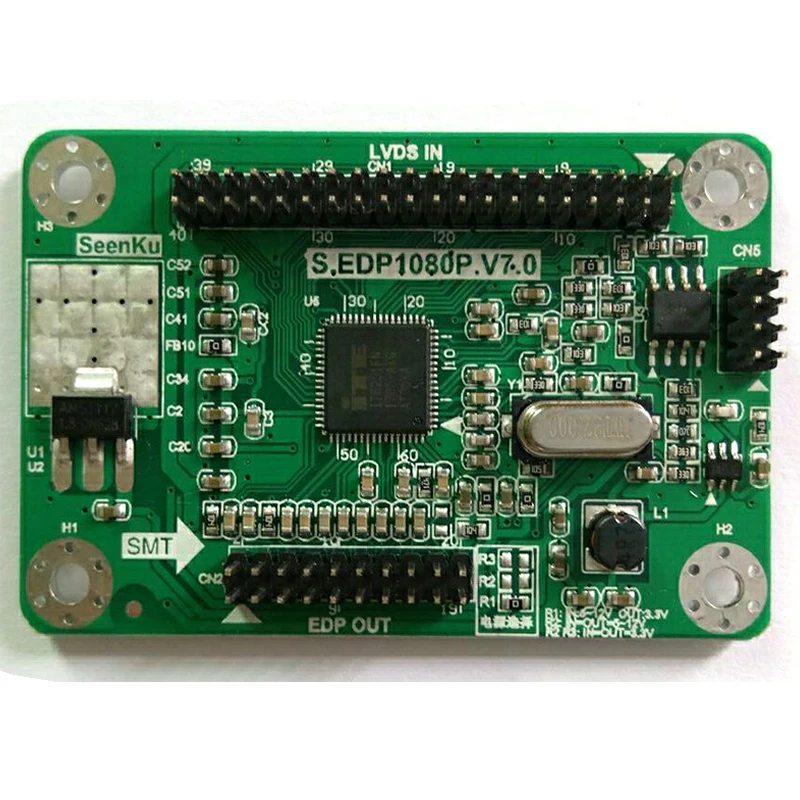

Презентация с изображением изображений
Порт дисплея это стандартный порт цифрового дисплея высокой четкости, может быть подключен к компьютеру и монитору, его также можно подключить к компьютеру и домашнему кинотеатру. В настоящее время, некоторые ЖК-панели на рынке также представляют собой интерфейс порта отображения (далее-интерфейс asDPOrEDP), ЖК-экран с этим интерфейсом не является универсальным. Плата привода может управлять, для успеха необходимо увеличить количество ЖК-панелей Освещение.
В настоящее время на рынкеEdpесть в основном два типа спецификаций интерфейса экрана: один is30pin, другой is40pin, этот интерфейс имеет специальный, обычно вам нужно настроить проводную или проводную перемычку самостоятельно, в Чтобы избавить покупателей от проблем с перемычкой проводов, в нашей продаже обычно используется dplcd кабель, если вам нужно, вы можете перейти на веб-сайт, чтобы узнать, ниже будет ссылка Адрес.

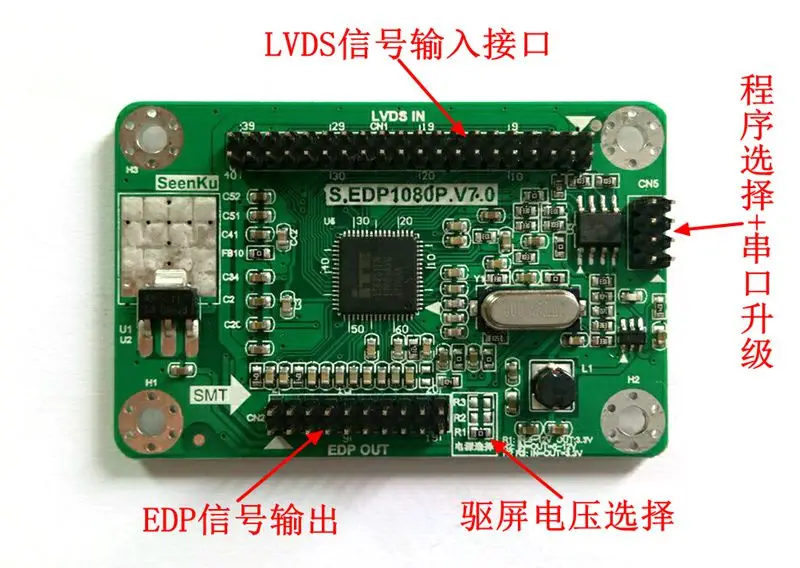

Определение интерфейса карты
S.EDP1080P.V7.0 определение интерфейса следующее:
A 、Инструкции по использованию
Описание блока питания платы

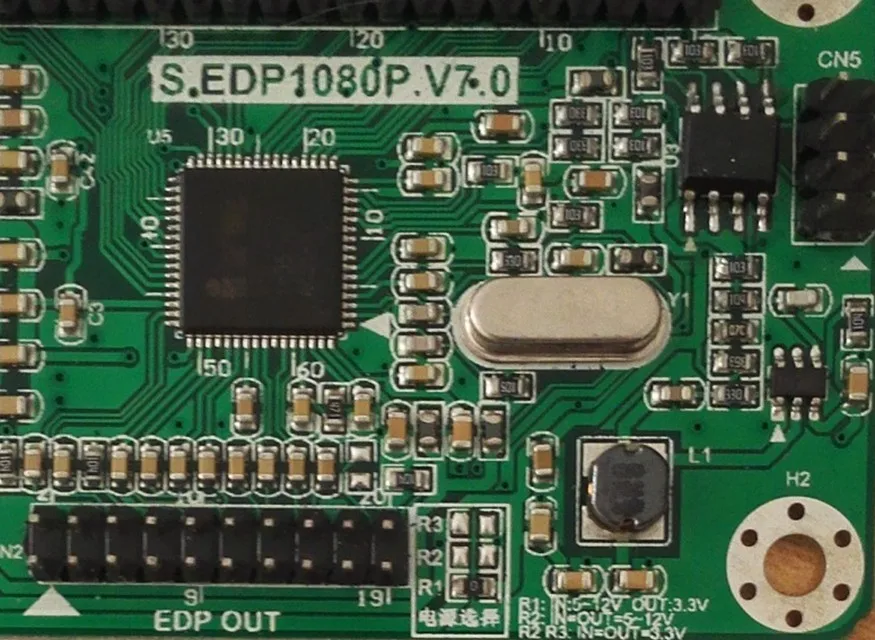

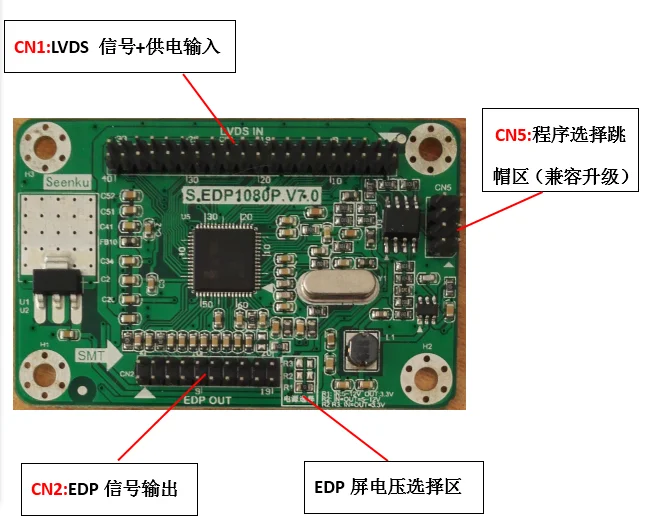

S.EDP1080P.V7.0. Плата питания имеет следующие режимы, пользователям необходимо выбрать соответствующий режим в соответствии с напряжением привода экрана, режим питания распределительной платы в основном заключается в том, чтобы решить. R1, R2AndR3 (поглощающее сопротивление is0R-0603electronic) положение, как показано на следующем рисунке:
UУзор (заводской по умолчанию) (подходит3,3 VScreen):Напряжение источника питания экрана EDP 3.3 в (спецификация экрана просмотра), сопротивление r1weld on0R-0603electronic, R2,R3Uniform не должны быть сварены, в то же время приводная пластина (выходной сигнал пластины) напряжение приводного экрана должно переключаться на выходе 5 ВР.(Не беспокойтесь о вводе5VOr12VIt сгорит экран, edpтам есть чип преобразования напряжения на плате, будет преобразовывать напряжение 3.3 втоedp экран).
UВторой режим (подходит5 дюймов 12 в экран):Напряжение источника питания экрана EDP 5 В (спецификация экрана просмотра), сопротивление r2weld on0R-0603electronic, R1 R3 не должен быть сварен, в то же время приводная пластина (выходной сигнал пластины) напряжение экрана привода должно переключаться на выходе 5 В.(Примечание, эта модельНапряжение источника питания экрана такое же, как и у панели привода, этот режим не может использоваться для экрана POINT 3. 3vtheedp).
UРежим три (подходитЭкран 3,3 В и напряжение управляющего экрана составляет только 3, 3 в на выходе):Напряжение источника питания экрана EDP 3.3 в и плата привода могут выводить только напряжение экрана on0R-0603electronic в, сопротивление R2 r3weld, R1 не должна быть сварена, в то же время пластина привода (выходной сигнал пластины) напряжение экрана привода должно переключаться 3, 3 в.(Примечание, для этого режима требуется Высокое напряжение платы привода, грузоподъемности тока должно быть достаточно (1. Левый и правый), диапазон напряжения: 3,15-3,6 В, нельзя использовать при нормальном использовании, напряжение больше в, риск повреждения экрана и пластины).
Инструкции по монтажу
Для исправленияEDPКоммутаторEDPЭкран правильно подключен, необходимо найтиEDPРазмер экрана.EDPЭкран должен гореть нормально. Есть несколько кабелей передачи данных, которые должны быть подключены.(VCC、GND、AUX_P、AUX_N、ДорожкаДанные 、HPD).

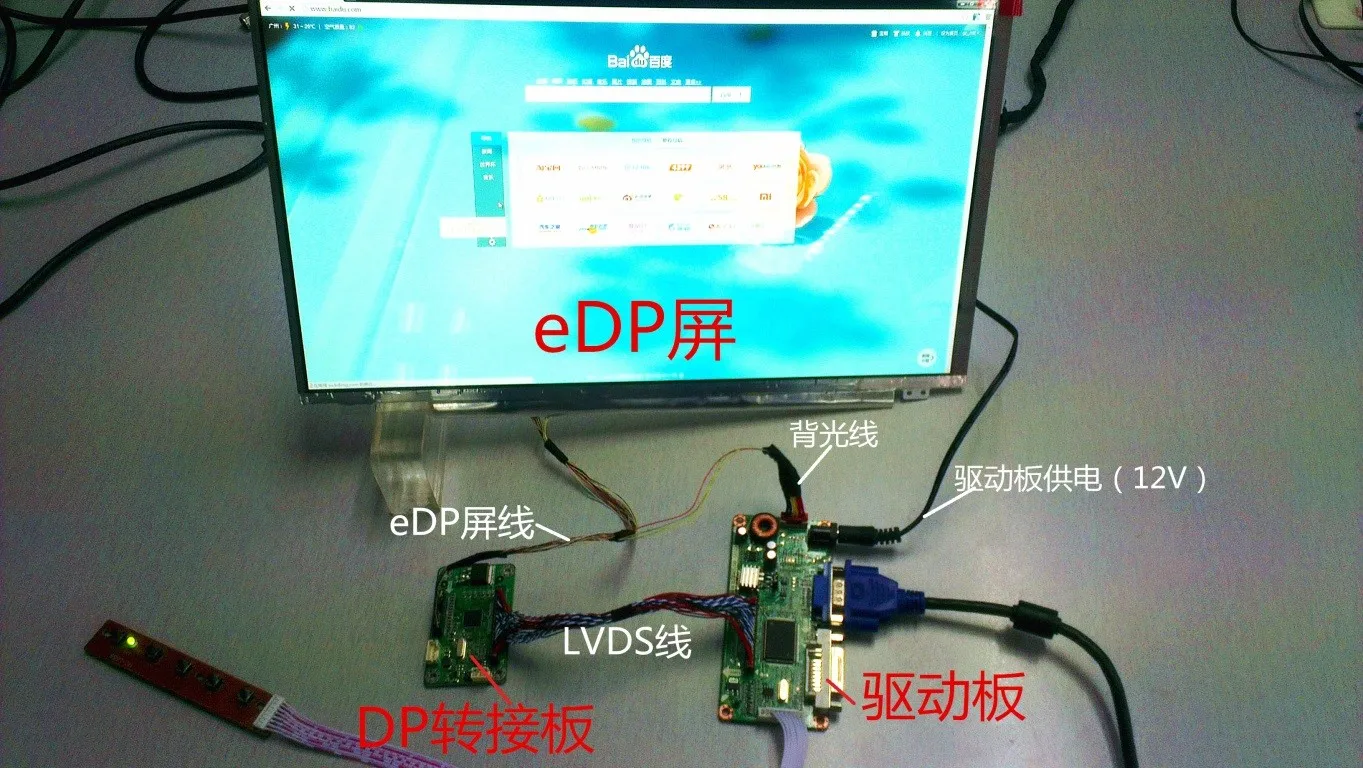

Фигурка2、 Схема физического подключения

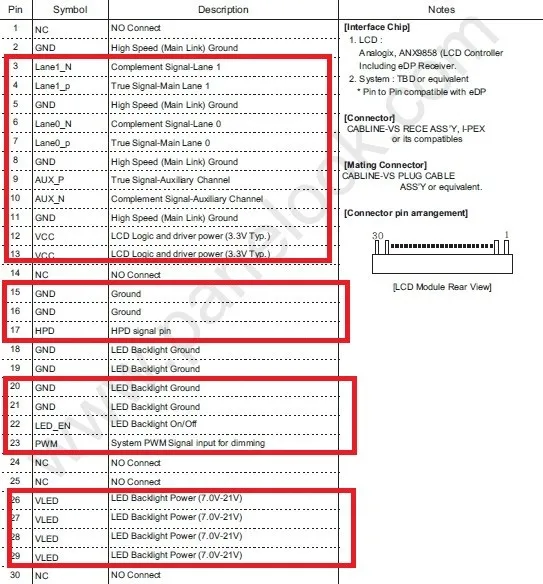

Приведите пример, чтобы объяснить конкретную проводку, следующие фотографии дляEDPЭкранEDPОпределение интерфейса,Часть красных квадратов должна быть соединенаEDPКоммутаторCN2Розетка возле кровати.
UСоответствующая схема подключения следующая(Пожалуйста, ознакомьтесь со спецификациями экрана иСпецификация кромки понимание под):
Интерфейс EDPScreen (как показано на рисунке)
Соответствующий
S.EDP1080P.V7.0 EDPInterface(CN2)
Номер контакта
Символ
Соответствующий
Номер контакта
Символ
3
Lane1_N
Соответствующий
13
D1-
4
Lane1_P
Соответствующий
14
D1 +
6
Лане0 _ N
Соответствующий
15
D0-
7
Лане0 _ П
Соответствующий
16
D0 +
9
AUX_P
Соответствующий
6
AUX +
10
AUX_N
Соответствующий
5
AUX-
5
GND
Соответствующий
3
GND
8
GND
Соответствующий
4
GND
12
VCC
Соответствующий
1
VCC
13
VCC
Соответствующий
2
VCC
17
HPD
Соответствующий
20
HPD
UEdpнеобходимо подключить подсветку экранаПривод гнезда подсветки(Неedpswitchboard)
Интерфейс экрана(Как показано на рисунке)
Соответствующий
Гнездо подсветки приводной пластины (безEDPswitchboard)
Номер контакта
Символ
Соответствующий
Номер контакта
Символ
26
VLED
Соответствующий
1
12В
27
VLED
Соответствующий
2
12В
22
LED_EN
Соответствующий
3
BLON(3,3 В)
23
ШИМ
Соответствующий
4
ADJ(PWM)(3,3 В)
20
GND
Соответствующий
5
GND
21
GND
Соответствующий
6
GND
UEDPSwitchboard oflvds. входной сигнал для выходных разъемов приводной платы. Просто используйте apininpinthe, чтобы подключить провода, Совместимость с стандартным приводом EDPPlate и интерфейсом EDPPlate (Обратите внимание, что перед использованием, пожалуйста, проверьте характеристики платы привода иEdpplatecn1 определение, обеспечивает правильное повторное питание во избежание повреждения),PINOnPINWire в наличии, добро пожаловать за покупками
Процедура прыжков, выбранных из Примечания
S.EDP1080P.V7.0 продуктов на встроенном контроллере, инициализация чипа преобразования питания системы upmcuonedp, различия экранов и начальных параметров системы. Но на рынке DPScreen делится на канал: Одноканальный (Lane0), двухканальный (Lane0 、 Lane1), четырехканальный (Lane0 、 Lane1 、 Lane2 、 Lane3).

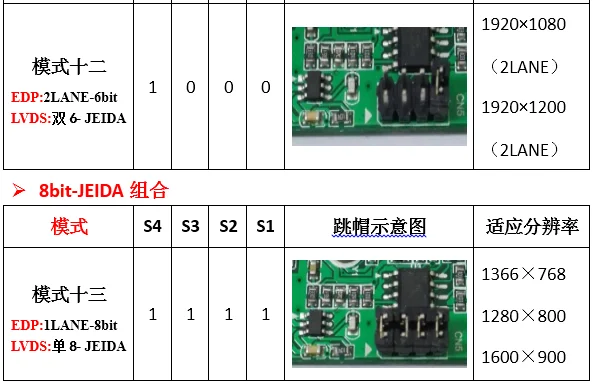

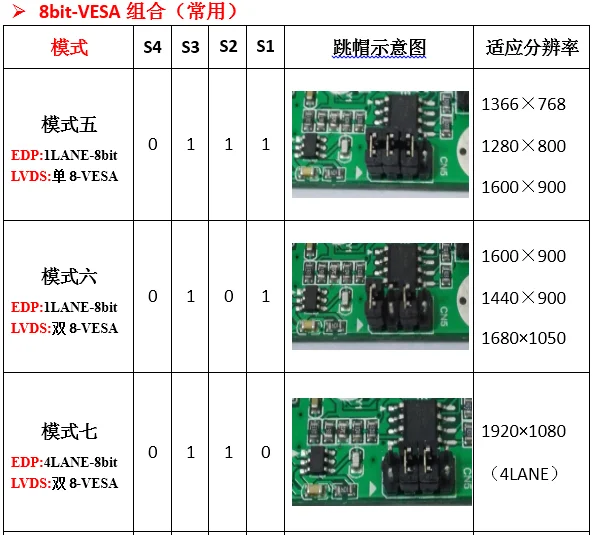

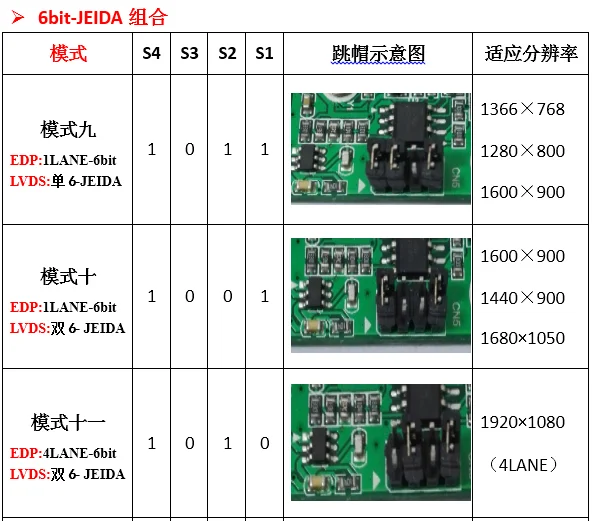

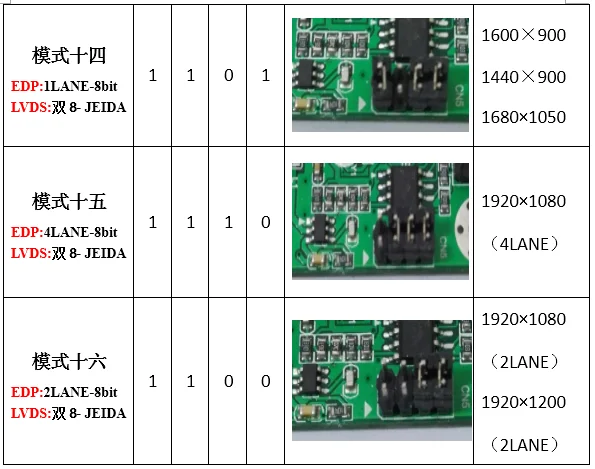

Коммутатор поставлен с прошивкой горелки, в основном подходит для рынка90%EDPЭкран при необходимостиEDPРазрешение экрана иДорожкаКоличество для выбора программной крышки, Выберите программу в соответствии со следующей таблицей(Описание комбинации шапки: добавить шапку hop1, Без прыжков0)

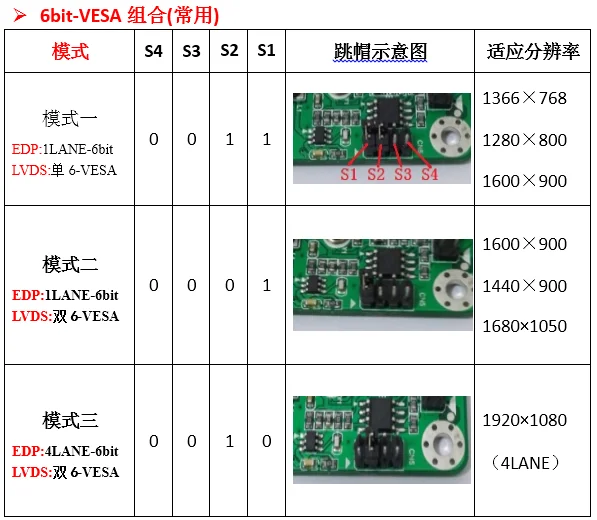

Ø6bit-VESAКомбинации(Обычно используется)
Требования LVDSOutput
Программа коммутатора выбрана правильно в соответствии со спецификацией экрана, Также требуется выход диска ofLVDS. Выходное разрешение LVDSThe должно быть одинаковым разрешением экрана, другой экран не может отображаться.

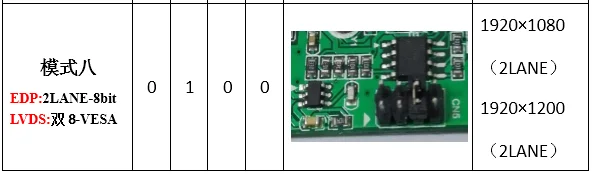

ØПример:ВашЭкран EDP isN133HSE-EA1, спецификация экрана-экран 1920*1080, экран 2lan-8bitthe, программа коммутатора должна перейтиРежим 8 или режим 16;Если вы используете режим 8, ваша плата драйвера должна выводить стандартный сигнал shuang ba 1920*1080.
Если вы используете Режим 16, то ваша плата драйвераLVDSIt необходим для вывода стандартного сигнала shuang ba 1920*1080 jeidнастоящая.
Советы: привод программы, как можно ближеХарактеристики экрана EDP для соответствия экрану (часы 、 H-total 、 V-totalparamin the call), в противном случае экран партендп мог бы быть чрезвычайно. Кроме того, плата привода с функцией стропабуфера чипа, слишком низкий чип драйвера плохо работает. Как на рынке v59, nt68676 и чипы с более высокими конечными точками могут успешно использоваться вместе.
Ниже приведен наш успешный чехол для соответствия экрану:
M116NWR1 R5 Dragon11.6 "ЖК-экран 1366 × 768
N133HSG-DJ1 CMO13.3 "жидкокристаллический дисплей (LCD) glass1920 × 1080
B156XW02 V2 HW0A Youda15.6 "ЖК-экран 1366 × 768
N156BGE-E21 PDF CMO15.6 "ЖК-экран 1366 × 768
B140XTN01.0 Youda14.0 "ЖК-экран 1366 × 768
LTN141AT16-003 002 001Samsung14.1 "ЖК-экран 1280 × 800
LP140WD1-TPD1 LG14.0 "ЖК-экран 1600 × 900
B131HW02 V0 Youda13.1 "ЖК-экран 1920 × 1080
B131HW01 V0 Youda13.1 "ЖК-экран 1920 × 1080
CLAA133UA03 PDF CPT13.3 "ЖК-экран 1600 × 900
LP133WP1-TPB1 LG13.3 "ЖК-экран 1440 × 900
LP116WH4-TJA1 TLA2 TPA1 LG11.6 "жидкокристаллический дисплей (ЖК) glass1366 × 768
LTN116AT01-A04 Samsung11.6 "ЖК-экран 1366 × 768
B141PW04 V1 HW0A Youda14.1 "ЖК-экран 1440 × 900
LP156WH6-TJA1 LG15.6 "жидкокристаллический дисплей (LCD) glass1366 × 768
B116XW05 V004 V001 V1 V6Youda11.6 "жидкий кристалл 1366 × 768
B141EW05 V5 Youda14.1 "ЖК-экран 1280 × 800
B160HW02 V0 Youda16.0 "ЖК-экран 1920 × 1080
LP173WF2-TPB2 TPA1 LG17.3 "ЖК-экран 1920 × 1080
B121EW09 V4 Youda12.1 "ЖК-экран 1280 × 800
LP141WP2-TPA1 LG14.1 "ЖК-экран 1440 × 900
LTN133AT17-102 Samsung13.3 "ЖК-экран 1366 × 768
N141I6-D11 CMO14.1 "ЖК-экран 1280 × 800
N173HHF-E21 CMO17.3 "ЖК-экран 1920 × 1080
LP133WH1-TPD1 LG13.3 "ЖК-экран 1366 × 768
LP156WH2-TPB1 LG15.6 "ЖК-экран 1366 × 768
LP156WD1-TPB1 LG15.6 "ЖК-экран 1600 × 900
LP156WF1-TPB1 LG15.6 "ЖК-экран 1920 × 1080
LP141WX5-TPP1 LG14.1 "ЖК-экран 1280×800
LP133WP1-TPA1 LG13.3 "ЖК-экран 1440 × 900
LP121WX3-TPB1 LG12.1 "ЖК-экран 1280 × 800
HV121WX5-120 121 PDF HYDIS12.1 "ЖК-экран 1280 × 800
B140XW01 V4 Youda14.0 "ЖК-экран 1366 × 768
B140RW01 V2 Youda14.0 "ЖК-экран 1600 × 900
LTN141AT08-301 AT09-301 samsung14.1дюймовый ЖК-экран 1280x800
B156XTN03.1 Youda15.6Inch LCD экран 1366x768
CLAA156WA12 12A CPT15.6 "ЖК-экран 1366 × 768
LM270WQ1-SDB1 SDC1 SDE3 SDC2 LG27.0 "ЖК-экран 2560 × 1440
M190PP01 V0 Youda19.0 "ЖК-экран 1440 × 900
LM240WU6-SDA1 LG24.0 "ЖК-экран 1920 × 1200
LM215WF3-SDA1 LG21.5 "ЖК-экран 1920 × 1080
CLAA173UA12 CPT17.3 "ЖК-экран 1600 × 900
M201SP01 V2 Youda20.1 "ЖК-экран 1680 × 1050
N116HSE-EA1CMO11.6Inch1920X1080
N133HSE-EA1CMO13.3Inch1920X1080

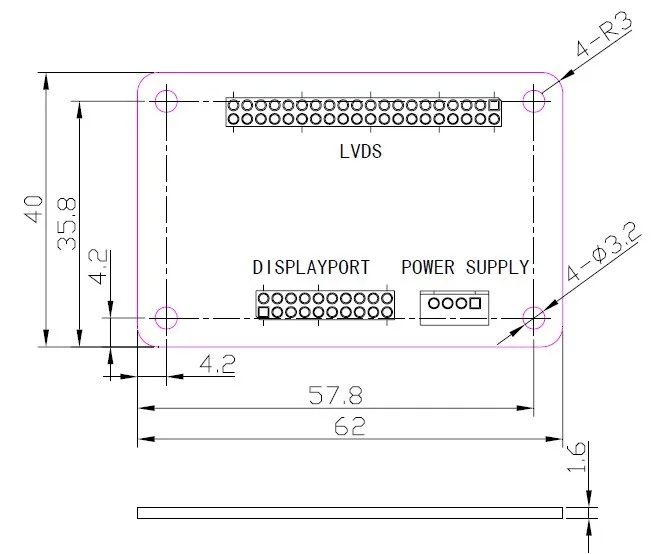

A 、Размер изделия
(А)КартаРазмер установки ПК
Размер S.EDP1080P.V7.0 62 мм (Д) * 40 мм (Ш) * 17 мм (В)
ОбычныйFAQ
1 、Подключение экрана к электросети онлайн,Edpподсветка экрана не горит?
О: подсветка не светитсяEDPTransfer не имеет ничего общего, пожалуйста, проверьте, правильно ли подсветильник ка экрана подключена к розетке задней светильник Ки платы привода, фокус управления PWM LED_EN GND, пожалуйста, обратитесь к table2-1.Далее необходимо обратить особое внимание на: приводBLONIs a high-level (3,3 vor5v),ADJ/PWMYou want3.3VOr5VOr рабочий цикл не может быть 0.
2 、Подключите запуск линии, экран светильник ться, но цвет неправильный или цветочный экран?
О: первая пластина привода регулировкиLVDS MAPThe значение, войдите в заводское меню платы привода (Что касается входа в заводскую карту menuLVDS, пожалуйста, проконсультируйтесь с поставщиком платы привода, материнская плата Lehua может предоставить некоторую информацию) значение LVDS MAPThe было отлажено или обнаружено, пожалуйста, проверьте, что плата привода подключена к edpswitchboardlvdssignal, есть ли неправильный.
3 、Подключите запуск линии, загорается задняя подсветка, но на экране нет изображения, серый экран?
О: пожалуйста, подтвердите, является ли программа платы драйвера программой соответствующего разрешения., программа в соответствии сХарактеристики экрана EDP для соответствия экрану (часы 、 H-total 、 V-totalparamin the call), второй тест подключения правильный (источник питания, кабель eDPLCD, LVDSLine), или проконсультируйтесь с нашим послепродажным обслуживанием.
