Описание товара
Описание товара

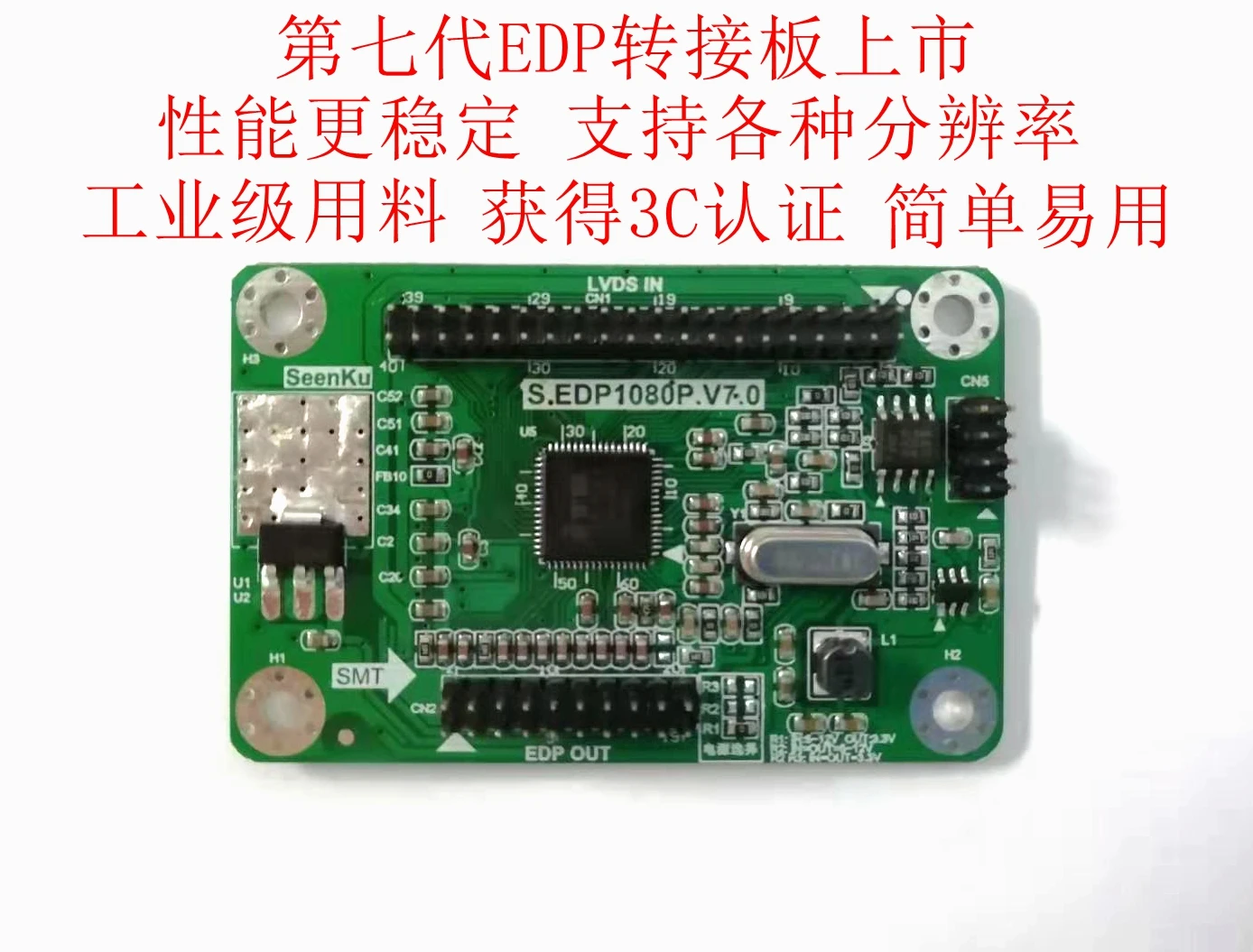

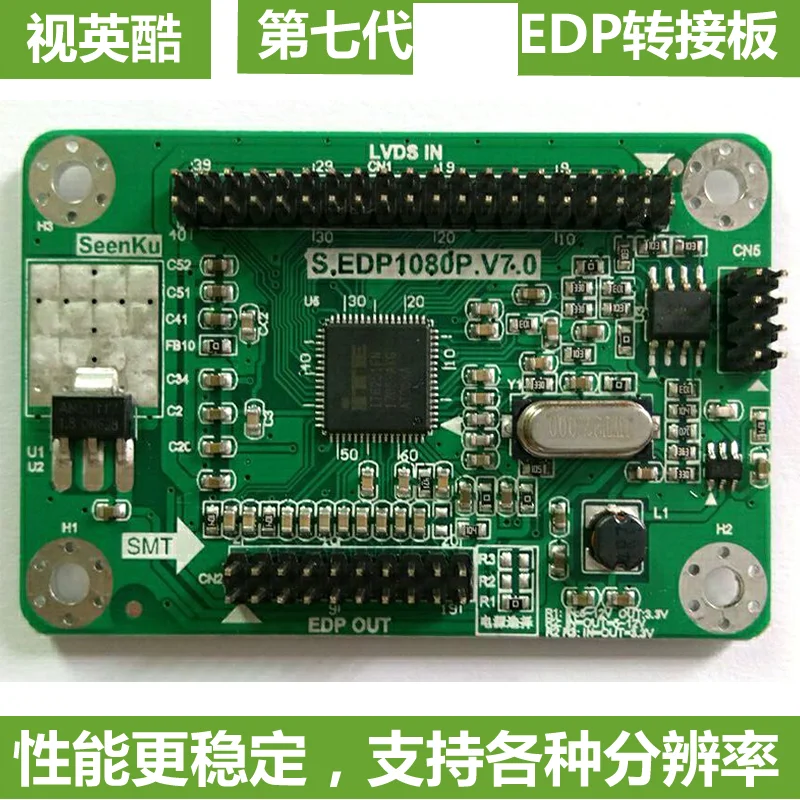

S.EDP1080P.V7.0 продукт 7-го поколения LVDS к адаптерной плате EDP, запущенной Guangzhou Shiyingku Electronic Technology Co., Ltd., чтобы удовлетворить большинство пользователей, использующих экран EDP (порт отображения). Он имеет многомодовую прошивку драйвера, которая может быть загружена с помощью выбора шапочки программы и может успешно управлять 90% экранов EDP на рынке. Дифференциальная Сигнализация пониженного напряжения входного сигнала поддерживает один 6-bit, с переключением между дальним и 8-битный, с переключением между дальним и 10-битная, двойной 6-bit, двойной 8-битный и двойной 10-битная сигналов. По ПИД выходной сигнал sup Порты и разъёмы s Дисплей Порты и разъёмы 1.1A спецификации и могут sup Порты и разъёмы с разрешением до 1080*1200 (4 пер.) и UXGA 10-битная цвет.
Чтобы уменьшить помехи от EMI, этот продукт использует уникальную технологию spread spectrum SSC, которая может помочь клиентам легко пройти сертификацию EMC и получить сертификацию 3C. Этот продукт прошел внутреннюю сертификацию 3C.
Введение к интерфейсу порта дисплея
Порт дисплея-это стандарт интерфейса цифрового дисплея высокой четкости, который может быть подключен к компьютерам и мониторам, а также к компьютерам и домашним кинотеатрам. В настоящее время некоторые ЖК-панели на рынке также имеют порт дисплея (DP или EDP интерфейс для коротких). ЖК-экран этого интерфейса не является универсальной платформой драйвера LVDS, которую можно управлять. Вам нужно добавить LVDS к EDP плате, чтобы успешно включить светильник.
В настоящее время существует два Основной экран EDP интерфейс техническими характеристиками на рынке: один 30pin, а другая 40pin. Этот интерфейс является особенным. Как правило, вы должны заказать провода или перемычки самостоятельно. Для того, чтобы сохранить проблемы с перемычками, наша компания широко использует экран EDP линии доступны. При необходимости вы можете перейти на веб-страницу, чтобы узнать больше. Ниже будут ссылки.

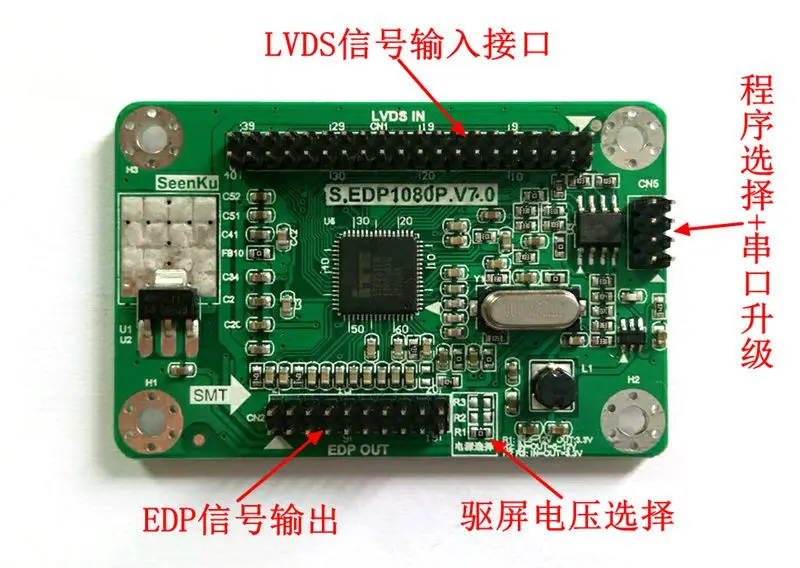

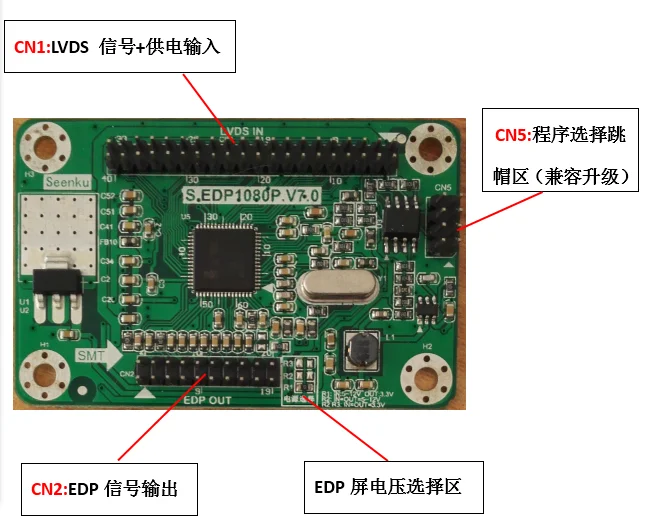

Определение интерфейса платы
Интерфейс S.EDP1080P.V7.0 определяется следующим образом:
1. Инструкции
Инструкции по питанию платы

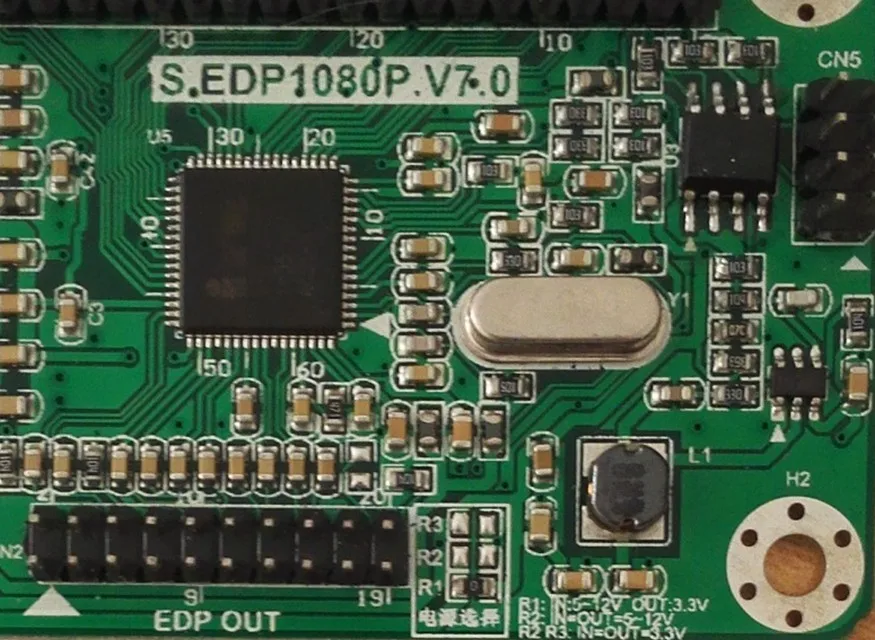

S.EDP1080P.V7.0 плата питания имеет следующие режимы. Пользователю необходимо выбрать соответствующий режим в соответствии с напряжением привода экрана. Режим питания платы адаптера в основном определяется RD1 и RD2. Расположение резисторов R1, R2 и R3 (равно 0R-0603) показано на рисунке ниже:
• Режим 1 (заводским настройкам по умолчанию) (применимо к 3,3 В экран): в тех случаях, когда источника питания Напряжение экран EDP 3,3 V; При выборе руководствуйтесь Спецификация экрана), R1 припаивается с 0R-0603 сопротивления, r2 и R3 не паяны, и Плата управляется LVDS сигнальной платой) Чтобы управлять напряжением экрана, чтобы перейти на выход 5 В или 12 В. (Не нужно беспокоиться о предприятии input 5V или 12V будет гореть от изображения на экране, есть напряжение конверсионный чип в EDP доска, преобразует напряжение до 3,3 V к экран EDP).
* Режим 2 (подходит для экрана 5 В или 12 В): экран EDP напряжение питания 5 В или 12 В (см. Спецификацию экрана), R2 припаивается с сопротивлением 0R-0603, r1 R3 не спаян, и Плата управляется (плата, которая выводит Сигнал LVDS) Напряжение привода экрана должно быть увеличено до 5 В или 12 В на выходе. (Обратите внимание, что напряжение источника питания на экран EDP в этом режиме совпадает с напряжением экрана привода платы драйвера. Этот режим не может быть использован для 3,3 V экран EDP).
* Режим трех (применимо к 3,3 В экран и езды на автомобиле экран напряжение составляет всего 3,3 V выход): В тех случаях, когда источника питания Напряжение экран EDP 3,3 V и управляющая плата может только в том случае, выход 3,3 V привод экран напряжения, R2 R3 сварена с 0R-0603 резистор, R1 это не пайки, И в то же время, привод экран Напряжение Привод доска (Комиссию о том, что выводит Дифференциальная Сигнализация пониженного напряжения сигнала) перейти к 3,3 V выход. (Обратите внимание, что для этого режима требуется относительно высокое напряжение для платы драйвера, а пропускная способность тока достаточна (около 1 а). Диапазон напряжения: 3,15 V-3,6 V. Не может ли он использоваться нормально? Напряжение больше, чем 3,6 в наличие приведет к повреждению экрана и ПИД доска риска).
Инструкции по проводке
Для того, чтобы правильно подключить по ПИД плата адаптера на экран EDP, что вам нужно, чтобы найти экран EDP техническими характеристиками. Для того, чтобы экран EDP обычно включал светильник, существует несколько линий передачи данных, которые должны быть подключены (VCC, GND, AUX_P, AUX_N, LANE data, HPD).

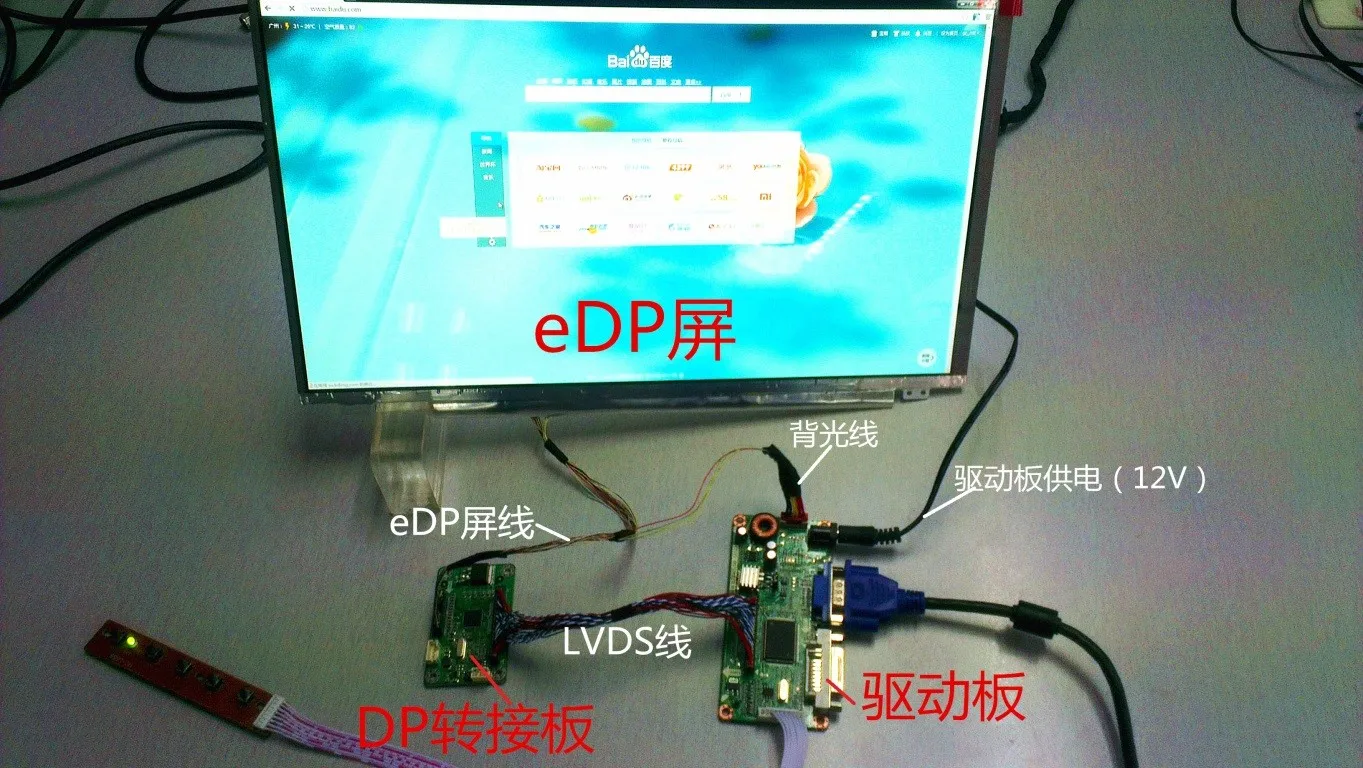

Рисунок2.Схема физического подключения

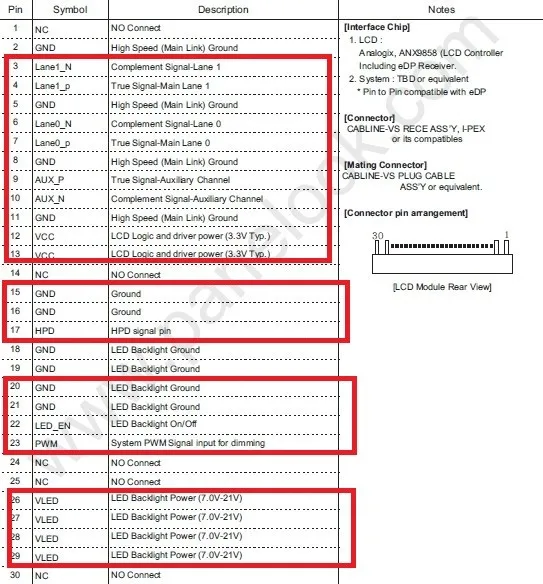

Приведите пример для объяснения конкретной проводки, следующие фотографии дляEDPЭкранEDPОпределение интерфейса,Часть красных квадратов должна быть подключенаEDPРаспределительная платаCN2Розетка возле кровати.

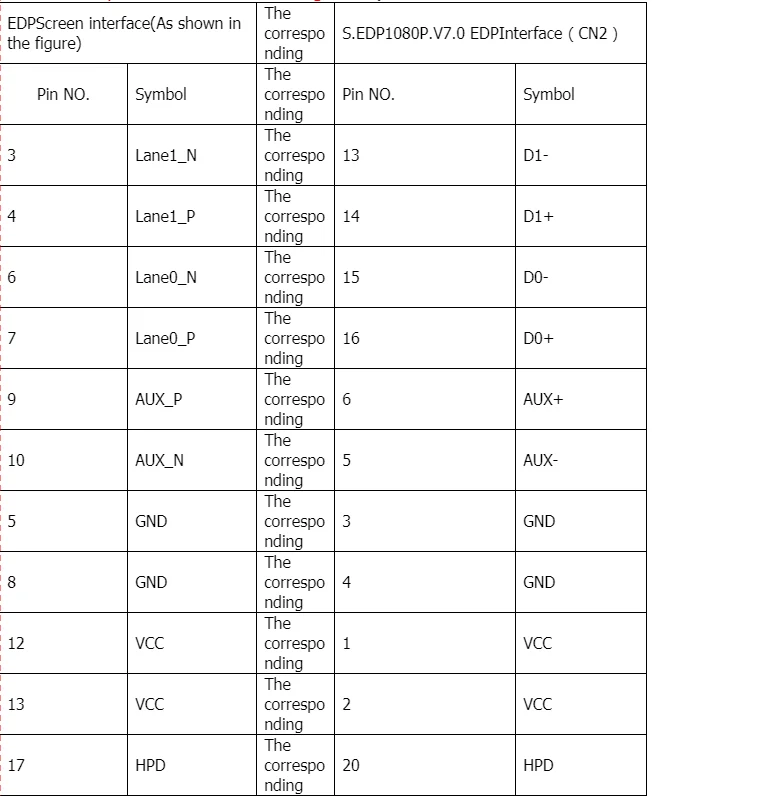

УСоответствующая схема проводки выглядит следующим образом(Пожалуйста, обратитесь к спецификациям экрана иСпецификация EDPlate понимание под):

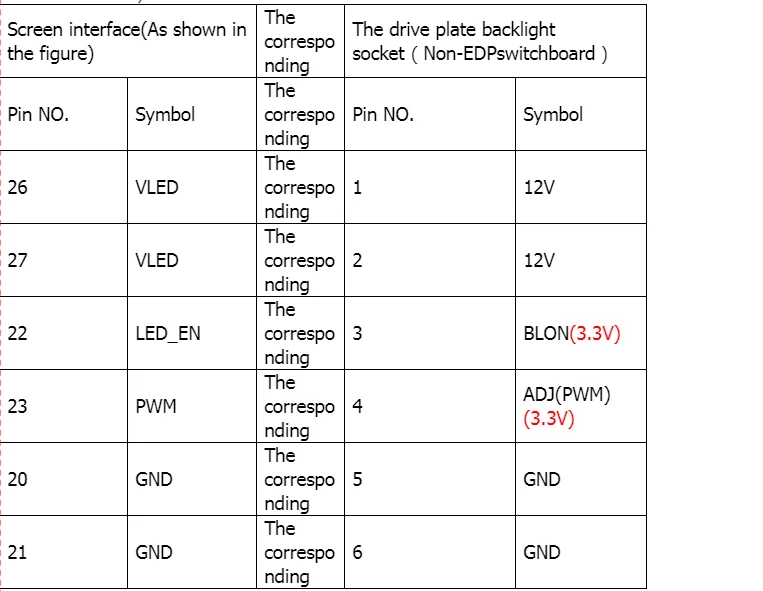

УEDPThe подсветка экрана должна быть подключенаУправляйте гнездом подсветки(Не-EDPswitchboard)
УEDPSwitchboard ofLVDSThe вход сигнала к выходным соединениям сигнала привода, просто используйте aPINOnPINThe провода могут быть подключены, EDPPlate Интерфейс определение рынка общий диск platePINOnPINCompatible (Обратите внимание, что перед использованием, пожалуйста, проверьте характеристики платы привода иEDPPlateCN1Definition, обеспечить надлежащее re-включение питания, для того, чтобы избежать повреждения),PINOnPINWire наш доступный, добро пожаловать на покупку
Процедура скачков, выбранных из Примечания
S.EDP1080P.V7.0 продуктов, встроенных-inMCU, система power-upMCUOnEDPConversion чип инициализации, DifferentEDPScreen, системы исходные параметры меняются. Но на рынке DPScreen делится на канал: Одноканальный (Lane0), двухканальный (Lane0, Lane1), четырехканальный (Lane0, Lane1, Lane2, Lane3).

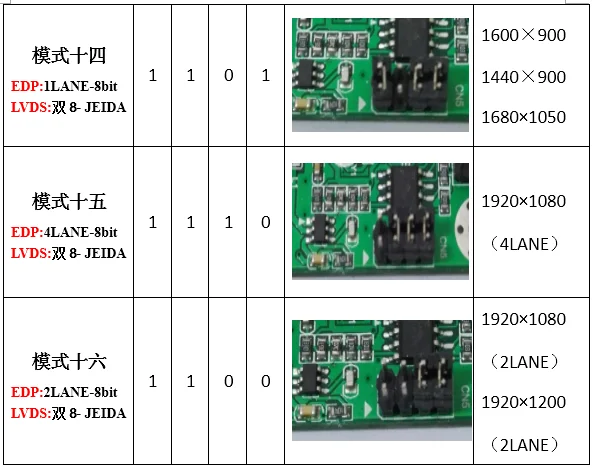

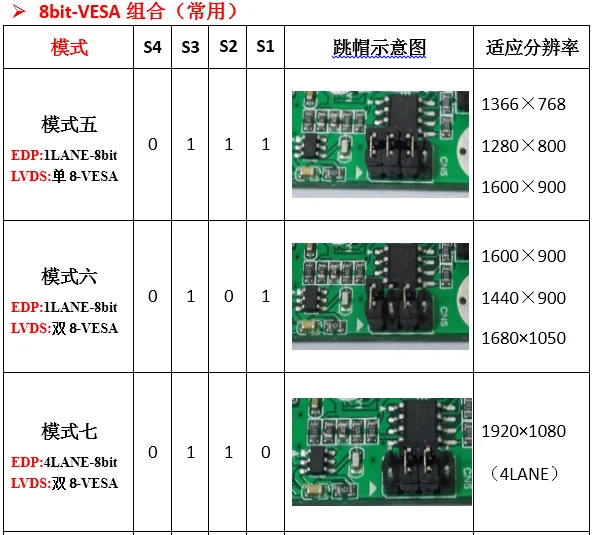

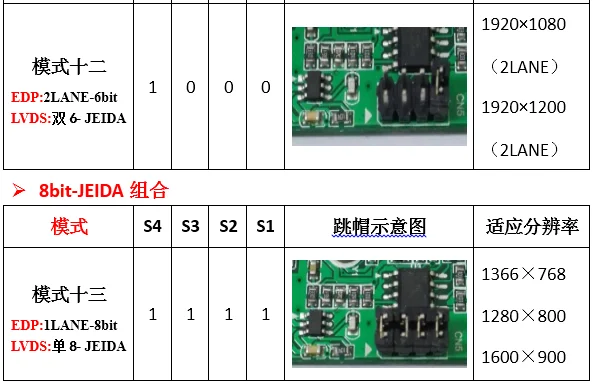

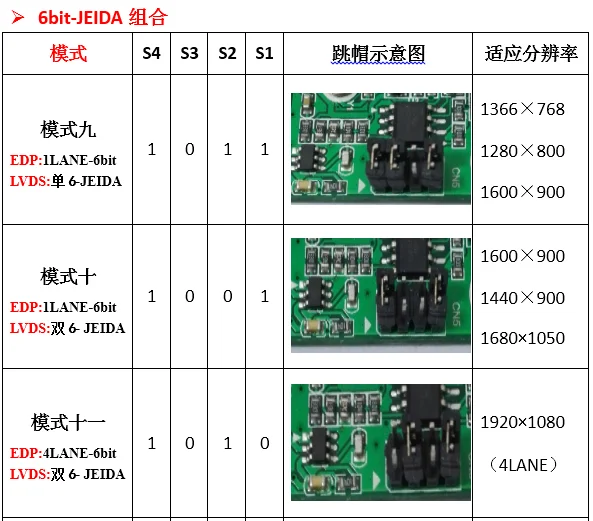

Коммутатор был отправлен горелки прошивки, в основном подходит для рынка90%ВEDPЭкран, при необходимостиEDPРазрешение экрана иПолоса движенияКоличество для выбора программы jump cap, Выберите программу в соответствии со следующей таблицей(Описание комбинации шапок: добавить шапку1., Без прыжков0)

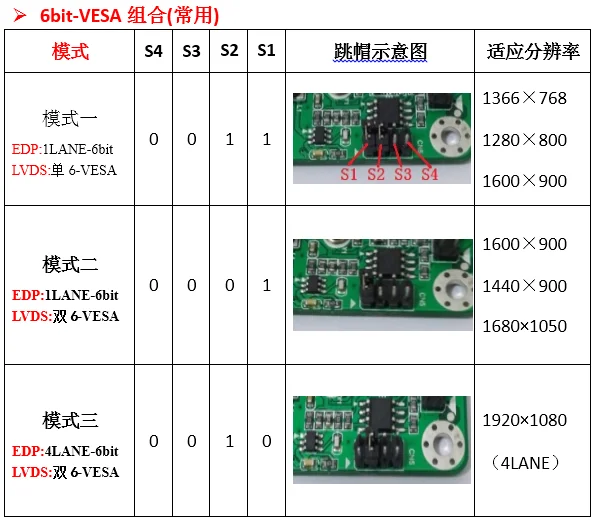

Ø6 бит-vesaКомбинация(Обычно используется)
LVDSOutput требования
Программа распределительного щита выбрана правильно в соответствии со спецификацией экрана, Также требуется выход привода ofLVDS. Выходное разрешение LVDSThe должно быть одинаковым разрешением экрана sameEDPScreen, не может отображаться другой экран.

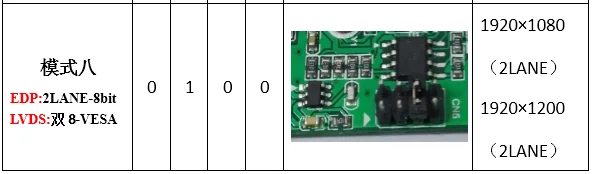

ØПример:ВашIsN133HSE-EA1 экрана EDP, спецификация экрана is1920 * 1080 2LANE-8BITThe экран, программа switchboard должна прыгатьРежим 8 или режим 16;Если вы принимаете режим 8, то для вывода стандартного сигнала shuang ba 1920*1080 VESAThe необходим ваш драйвер boardLVDSIt.
Если вы используете Режим 16, ваша плата драйвераLVDSIt необходим для вывода стандартного сигнала shuang ba 1920*1080
Советы: Драйв программы, как может бытьХарактеристики экрана EDP для соответствия экрану (часы, H-total, V-totalParameter в вызове), в противном случае экран partEDP может быть необычайно. Кроме того, пластина привода чипа strapbuffer, слишком низкий чип драйвера не работает хорошо. Как на marketV59, nt68676и чипы с более высокими конечными точками могут быть успешно использованы вместе.
Ниже приведен успешный чехол для экрана:
M116NWR1 R5 Dragon11.6 "ЖК-экран 1366 × 768
N133HSG-DJ1 CMO13.3 "жидкокристаллический дисплей (LCD) glass1920 × 1080
B156XW02 V2 HW0A Youda15.6 "LCD экран 1366 × 768
N156BGE-E21 PDF CMO15.6 "LCD экран 1366 × 768
B140XTN01.0 Youda14.0 "LCD экран 1366 × 768
LTN141AT16-003 002 001Samsung14.1 "LCD экран 1280 × 800
LP140WD1-TPD1 LG14.0 "LCD экран 1600 × 900
B131HW02 V0 Youda13.1 "LCD экран 1920 × 1080
B131HW01 V0 Youda13.1 "LCD экран 1920 × 1080
CLAA133UA03 PDF CPT13.3 "LCD экран 1600 × 900
LP133WP1-TPB1 LG13.3 "LCD экран 1440 × 900
LP116WH4-TJA1 TLA2 TPA1 LG11.6 "жидкокристаллический дисплей (LCD) glass1366 × 768
LTN116AT01-A04 Samsung11.6 "LCD экран 1366 × 768
B141PW04 V1 HW0A Youda14.1 "ЖК экран 1440 × 900
LP156WH6-TJA1 LG15.6 "жидкокристаллический дисплей (LCD) glass1366 × 768
B116XW05 V004 V001 V1 V6Youda11.6 "жидкий кристаллический 1366 × 768
B141EW05 V5 Youda14.1 "LCD экран 1280 × 800
B160HW02 V0 Youda16.0 "LCD экран 1920 × 1080
LP173WF2-TPB2 TPA1 LG17.3 "LCD экран 1920 × 1080
B121EW09 V4 Youda12.1 "LCD экран 1280 × 800
LP141WP2-TPA1 LG14.1 "LCD экран 1440 × 900
LTN133AT17-102 Samsung13.3 "LCD экран 1366 × 768
N141I6-D11 CMO14.1 "LCD экран 1280 × 800
N173HHF-E21 CMO17.3 "LCD экран 1920 × 1080
LP133WH1-TPD1 LG13.3 "LCD экран 1366 × 768
LP156WH2-TPB1 LG15.6 "LCD экран 1366 × 768
LP156WD1-TPB1 LG15.6 "LCD экран 1600 × 900
LP156WF1-TPB1 LG15.6 "LCD экран 1920 × 1080
LP141WX5-TPP1 LG14.1 "LCD экран 1280×800
LP133WP1-TPA1 LG13.3 "LCD экран 1440 × 900
LP121WX3-TPB1 LG12.1 "LCD экран 1280 × 800
HV121WX5-120 121 PDF HYDIS12.1 "LCD экран 1280 × 800
B140XW01 V4 Youda14.0 "LCD экран 1366 × 768
B140RW01 V2 Youda14.0 "LCD экран 1600 × 900
LTN141AT08-301 AT09-301 Samsung14.1Inch LCD экран 1280X800
B156XTN03.1 Youda15.6Inch LCD экран 1366x768
CLAA156WA12 12A CPT15.6 "LCD экран 1366 × 768
LM270WQ1-SDB1 SDC1 SDE3 SDC2 lg27,0 "ЖК-экран 2560 × 1440
M190PP01 V0 Youda19.0 "LCD экран 1440 × 900
LM240WU6-SDA1 lg24,0 "LCD экран 1920 × 1200
LM215WF3-SDA1 LG21.5 "LCD экран 1920 × 1080
CLAA173UA12 CPT17.3 "LCD экран 1600 × 900
M201SP01 V2 youda20,1 "LCD экран 1680 × 1050
N116HSE-EA1CMO11.6Inch1920X1080
N133HSE-EA1CMO13.3Inch1920X1080
A.Размер изделия

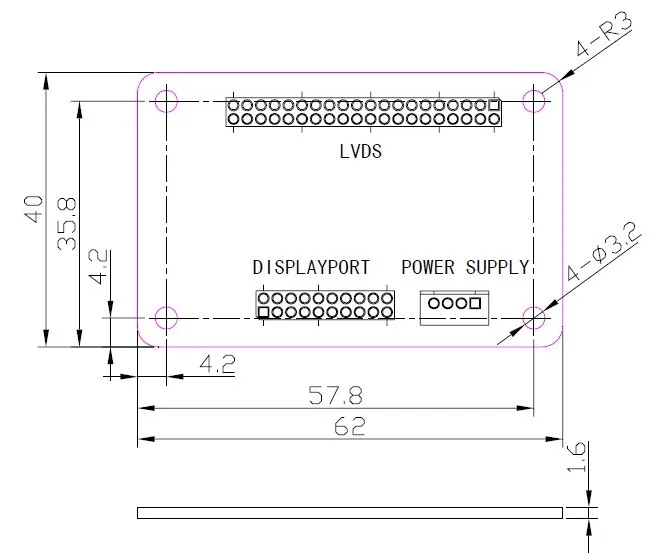

(A)КартаРазмер установки PCBInstallation
Размер S.EDP1080P.V7.0 62 мм (Д) * 40 мм (Ш) * 17 мм (В)
ОбщийВопросы и ответы
1.Подключение экрана онлайн электрическая мощность,Подсветка экрана не горит?
О: подсветка не блеститEDPTransfer не имеет ничего общего, проверьте, правильно ли подключен задний светильник экрана с гнездом на задний светильник платы привода, фокус inspectionVLED PWM LED_EN GND, пожалуйста, обратитесь к table2-1.Далее необходимо обратить особое внимание на: приводBLONIs высокий уровень (3.3VOr5V),ADJ/PWMYou want3.3VOr5VOr рабочий цикл не может be0.
2.Подключите линию стартапом, Экран может светильник вверх, но цвет не тот или цветок Экран?
О: первая регулировочная пластинаLVDS сопоставляет значение, введите заводское меню платы привода (Что касается того, как войти на фабрику menuLVDS карты, пожалуйста, проконсультируйтесь с поставщиком дисков, материнская плата Lehua может предоставить некоторую информацию) LVDS MAPThe значение было отлажено или Huaping, пожалуйста, проверьте диск подключен toEDPswitchboardLVDSSignal, есть ли ошибка.
3.Подключите линейный запуск, задний светильник, но на экране нет изображения, серый экран?
О: пожалуйста, подтвердите, является ли программа платы драйвера программой соответствующего разрешения., программа в соответствии сХарактеристики экрана EDP для соответствия экрану (часы, H-total, V-totalParameter в вызове), второй тест подключения верен (источник питания, eDPLCD кабель, LVDSLine), или проконсультируйтесь с нашим послепродажным обслуживанием.
