Обзор продукта
Информация о продукте

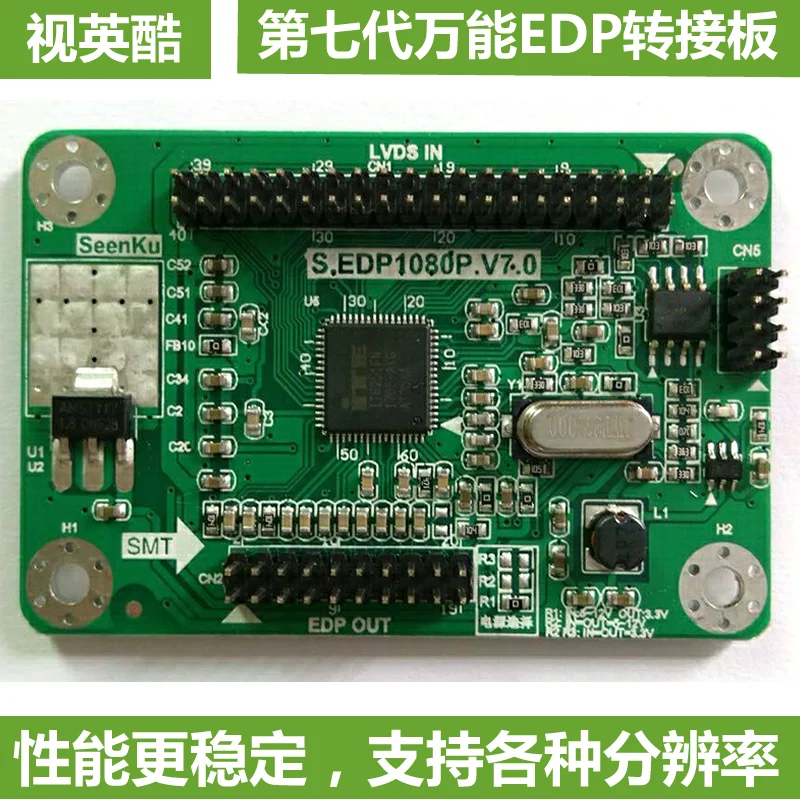

Первая7 поколение LVDS к EDP Универсальный коммутатор. С универсальной прошивкой драйвера, он может управлять 90% экрана EDP на рынке идеально и успешно через выбор программы, чтобы перейти к шапочке для руководства. Дифференциальная Сигнализация пониженного напряжения входного сигнала поддерживает один 6-bit, с переключением между дальним и 8-битный, с переключением между дальним и 10-битная, двойной 6-bit, двойной 8-разрядные и двойной 10-битная сигналов. По ПИД выходной сигнал отлично поддерживает отображение порт 1.1A спецификации и может поддерживать до 1080*1200 (4 пер.) и UXGA 10-битная цвета.
Для того, чтобы уменьшитьEMI interference, этот продукт использует уникальную технологию spread spectrum, она может помочь клиентам легко пройти сертификацию EMC, получить сертификацию 3C, этот продукт прошел внутреннюю сертификацию 3C.

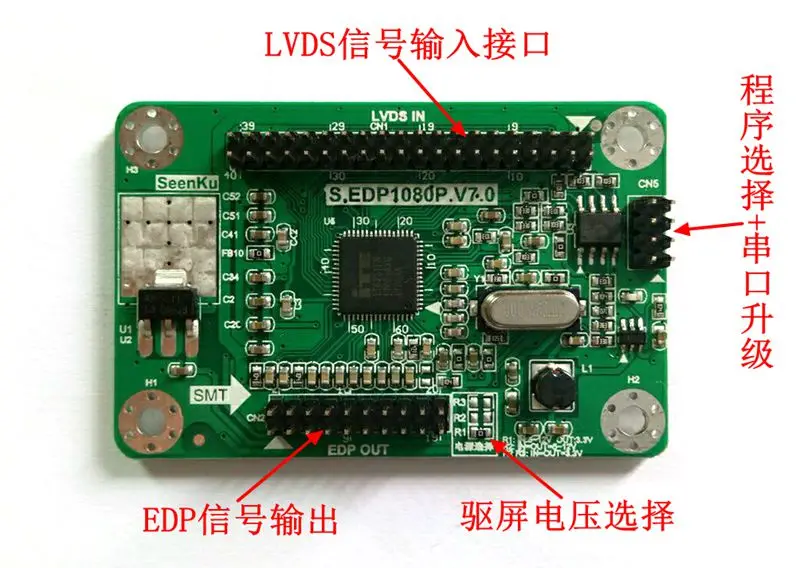

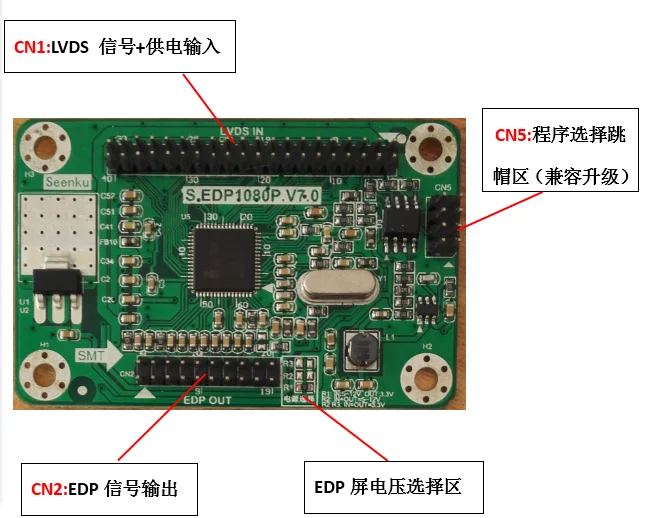

Плата интерфейса
Интерфейс S.EDP 1080P.V7.0 определяется следующим образом:
Во-первых, Инструкции
Инструкции по питанию для платы карт

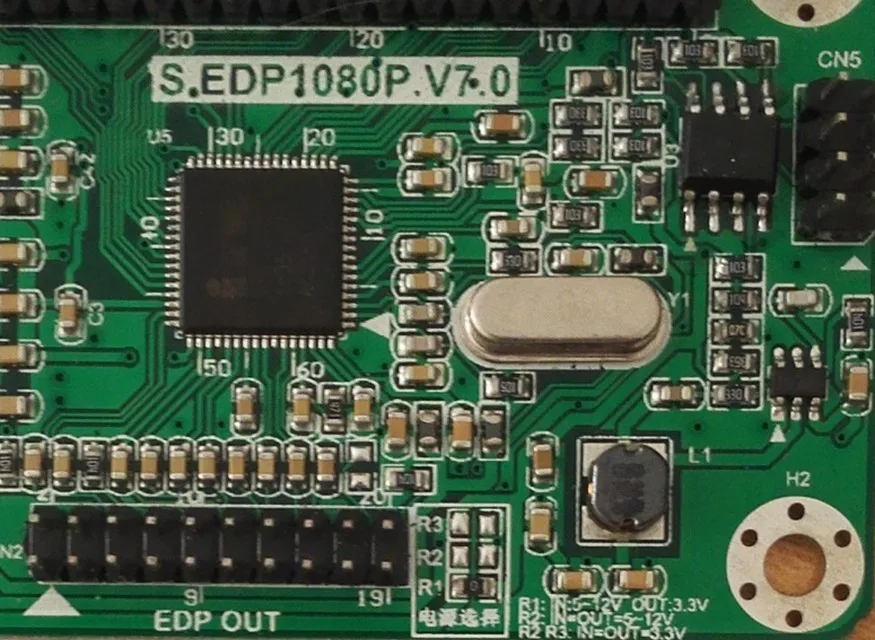

Режим питания S. EDP1080P. Плата V7.0 имеет следующие режимы. Пользователи должны выбрать соответствующий режим в соответствии с напряжением вождения экрана. Режим питания платы адаптера в основном определяется RD1 и RD2. Позиции R1, R2 и R3 (Равномерное Сопротивление 0R-0603) показаны следующим образом:
U Режим 1 (заводской по умолчанию)3,3 V Экран дисплея:В тех случаях, когда напряжение питания EDP Экран 3,3 V (видеть экран спецификации), сопротивление 0R-0603 сварена на R1 и сопротивление R2 и R3 принта не равномерна. В то же время напряжение вождения платы (плата, которая выводит Сигнал LVDS) должно прыгать 5 В или 12 В.(Не беспокойтесь о входе5 в или 12 В сгорит экран. Есть напряжение конверсионный чип в EDP доска, который преобразует напряжение до 3,3 V для EDP экран.
U Режим 2 (применимоЭкран 5 В или 12 В:Напряжение электропитания экрана EDP составляет 5 В или 12 В (см. Характеристики экрана). R2 сварен с сопротивлением 0R-0603 и R1 R3 не сварен. В то же время напряжение привода платы вождения (плата, которая выводит Сигнал LVDS) должно перейти к выходу 5 В или 12 В.(Обратите внимание, что этот рисунокНапряжение питания панели EDP такое же, как у панели привода. Этот режим не может быть применен к панели EDP с точкой 3,3 V.
U Режим 3 (применимо к uuuuuuuuuuu3,3 V и привод напряжение только 3,3 В Выходное напряжение:В тех случаях, когда напряжение питания EDP Панель 3,3 V и диск панели могут только в том случае, выход 3,3 V drive панель напряжения, R2 R3 сварена с 0R-0603 сопротивления и R1 не сварен. В то же время, диск панели (плата, выводящий Дифференциальная Сигнализация пониженного напряжения сигнала) потребности, чтобы перейти к 3,3 V выход.(Обратите внимание, что для этого режима требуется Высокое напряжение приводной платы и достаточная пропускная способность тока.Диапазон напряжения 3,15 V-3,6 V. Если напряжение больше, чем 3,6 V, экран и ПИД плата будет повреждена.
Инструкции по подключению
Быть правильнымПИДПлата адаптераПИДЭкраны подключены правильно и должны быть обнаруженыПИДСпецификация экрана.ПИДЕсть несколько линий передачи данных, которые должны быть подключены, если экран должен быть горит нормально.(VCC,GND,AUX_P,AUX_N,LANEДанных,HPD).

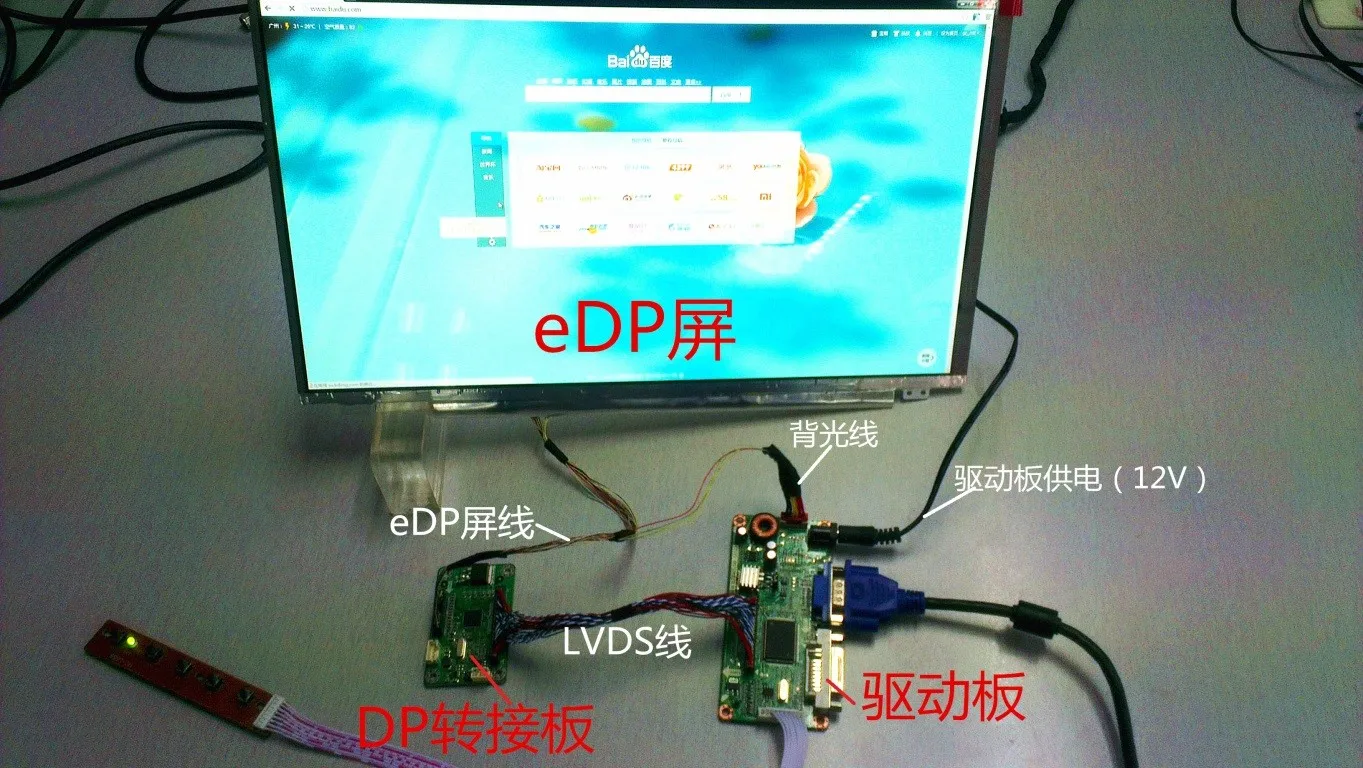

Таблица размеров2Схема физического подключения

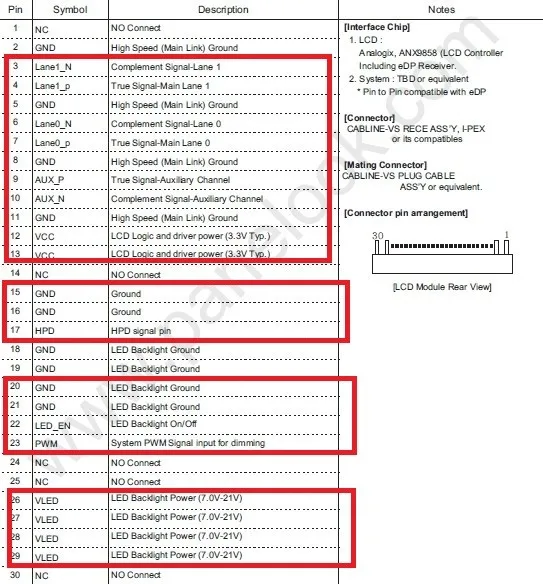

Приведите пример для иллюстрации конкретной проводки, следующее изображение для определенного.ПИДСенсорный экранПИДИнтерфейс высокой четкости,Части Красной коробки должны быть подключены соответственноПИДАдаптерCN2Разъем.
U Соответствующая схема проводки показана в таблице ниже.(Пожалуйста, ознакомьтесь со спецификациями экрана иПонимание спецификации платы ED):
Интерфейс экрана EDP (как показано выше)
Соответствующая
S. EDP 1080P. Интерфейс V7.0 EDP (CN2)
Pin нет.
Символ
Соответствующая
Pin нет.
Символ
3
Lane1_N
Соответствующая
13
D1-
4
Lane1_P
Соответствующая
14
D1 +
6
Lane0_N
Соответствующая
15
D0-
7
Lane0_P
Соответствующая
16
D0 +
9
AUX_P
Соответствующая
6
AUX +
10
AUX_N
Соответствующая
5
Разъём подачи внешнего сигнала AUX-
5
GND
Соответствующая
3
GND
8
GND
Соответствующая
4
GND
12
VCC
Соответствующая
1
VCC
13
VCC
Соответствующая
2
VCC
17
HPD
Соответствующая
20
HPD
U Подсветка экрана EDP должна быть подключена соответственно.Разъем подсветки платы для вождения(Плата адаптера Non-EDP)
Экранный интерфейс(На фото выше)
Соответствующая
Гнездо подсветки панели привода (не-EDP плата адаптера)
Pin нет.
Символ
Соответствующая
Pin нет.
Символ
26
VLED
Соответствующая
1
12V
27
VLED
Соответствующая
2
12V
22
LED_EN
Соответствующая
3
BLON(3,3 V)
23
PWM
Соответствующая
4
ADJ (ШИМ)(3,3 V)
20
GND
Соответствующая
5
GND
21
GND
Соответствующая
6
GND
U Вход сигнала LVDS платы адаптера EDP соединен с выходом сигнала LVDS платы вождения. Для подключения штифта требуется только контактная линия. Определение интерфейса платы EDP Совместимо с контактом общей платы вождения на рынке.Перед использованием, пожалуйста, проверьте характеристики платы привода иEDP плата CN1 определение, обеспечить правильную повторную мощность, чтобы не повредить(Штифт) мы продаем штифтовые провода. Добро пожаловать, чтобы купить их.
Программа пропустить инструкции
S. EDP 1080P. Продукты V7.0 имеют MCU на борту. Система нуждается в MCU для инициализации чипа преобразования EDP, когда система включена. Различные экраны EDP имеют различные параметры инициализации системы. Но на рынке экраны DP делятся на одноканальные (Lane0), двухканальные (Lane0, Lane1), четыре канала (Lane0, Lane1, Lane2, Lane3).

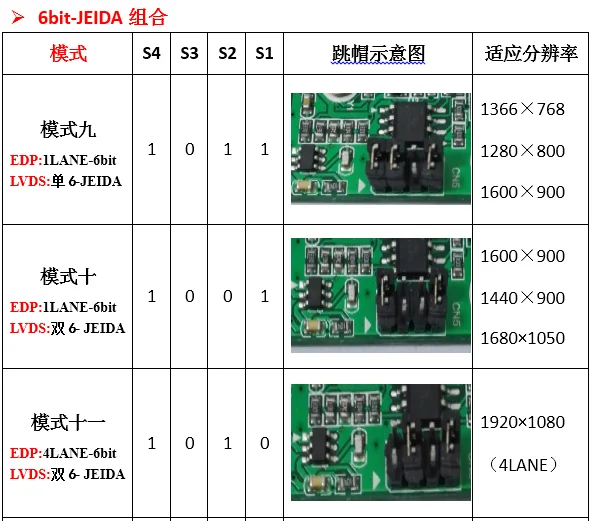

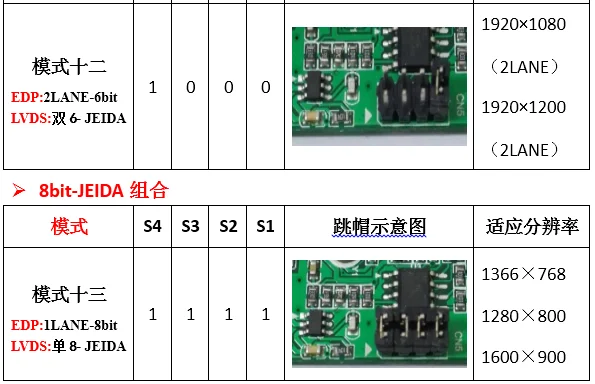

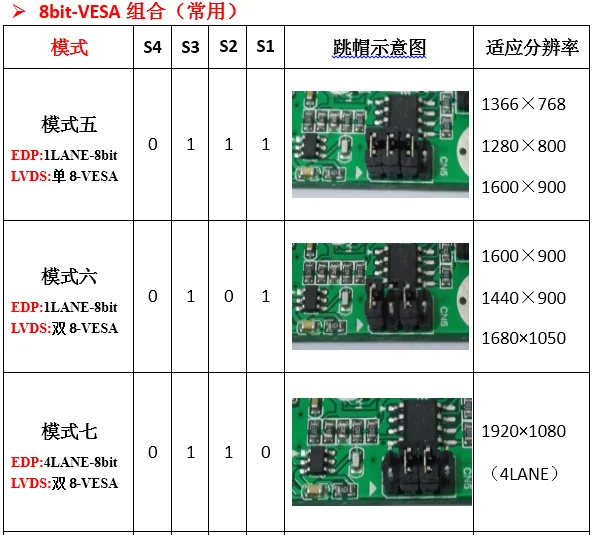

Плата адаптера была изготовлена с универсальной прошивкой, которая в основном может быть адаптирована к рынку.90%ОПИДЭкран, пожалуйста, используйте в соответствии сПИДРазрешение экрана иLANEНомер для выбора программы jump cap, для выбора программы обратитесь к следующей таблице(Комбинация шапок для прыжков: добавить шапочки для прыжков1Кепка для прыжков не прилагается.0)

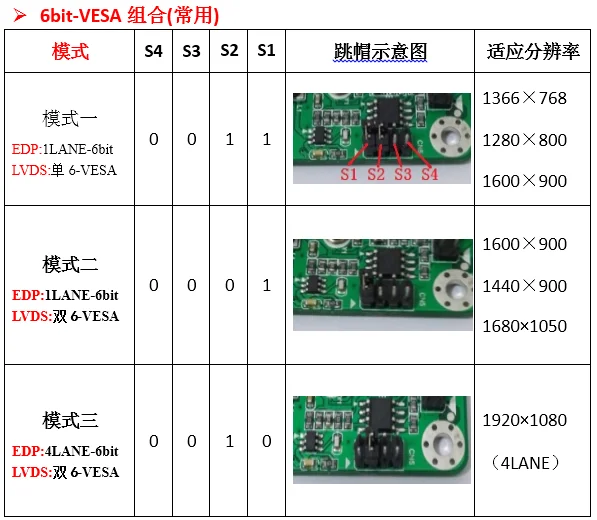

Ø 6bit-VESAКомбинация(Широко используется)
Один выход LVDS требования
После того, как процедура платы адаптера прошла правильно в соответствии со спецификациями экранаТакже требуется выход LVDS платы для вождения. Разрешение выхода LVDS должно быть таким же, как у EDP экрана, в противном случае экран EDP не может быть отображен.

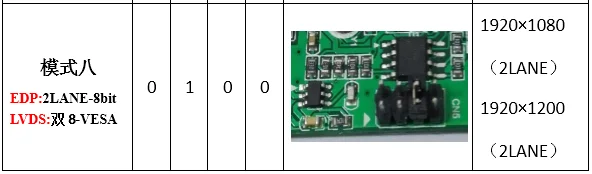

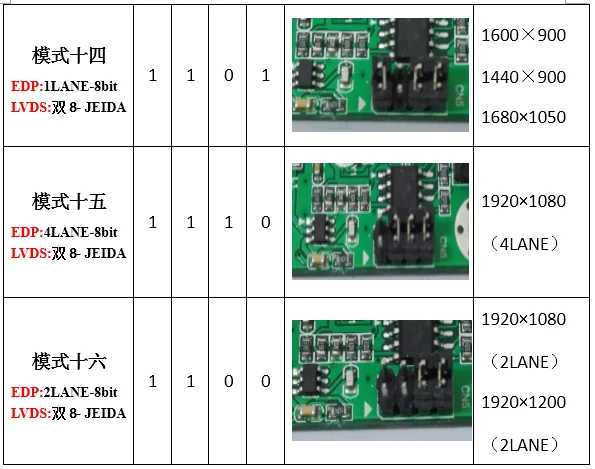

Ø Пример:ВашЭкран EDP N133HSE-EA1, и спецификация экрана 192*10802 LANE-8BIT. Необходимо выбрать программу платы адаптера.Режим 8 или режим 16;Если вы принимаете режим 8, LVDS вашей платы будет выводить сигнал double 8 1920*1080 стандарта VESA.
Если вы используете Режим 16, ваша плата приводаLVDS Выводит сигнал double-eight 1920*1080 стандарта JEIDA.
Совет: плата драйвера по возможности в соответствии с программойХарактеристики экрана EDP для соответствия экрану (часы, H-total, V-total alignment), в противном случае часть экрана EDP может быть ненормальной. Кроме того, чип платы драйвера лучше всего использовать с буферной функцией, слишком низкий чип драйвера не очень хорош. Как и V59, NT68676 и высококлассные чипы на рынке могут быть идеально подобраны.
