Зарядный Модуль Taidacent TP5000 3,2 В Lifepo4, зарядный Модуль литий-ионной батареи, зарядная плата 4,2 в 1A Micro USB Lipo для аккумулятора

Taidacent TP5000 3,2 V Lifepo4 модуль зарядки литий-ионный аккумулятор модуль зарядки 4,2 V 1A Micro USB Lipo плата зарядки аккумулятора

Режим переключения buck имеет более высокую эффективность, чем линейная схема зарядки и гораздо меньше генерации тепла. Ток зарядки составляет 1А, и Зарядка поддерживается на 1А во время всего процесса постоянного тока. Дополнительное рассеивание тепла не требуется, что снижает влияние тепла на зарядный ток. Сократить время зарядки. Дополнительный обычный литий-ионный Литий-полимерный аккумулятор или литий-железо-фосфатный аккумулятор, нужен только перемычка, чтобы изменить настройки.

Особенности

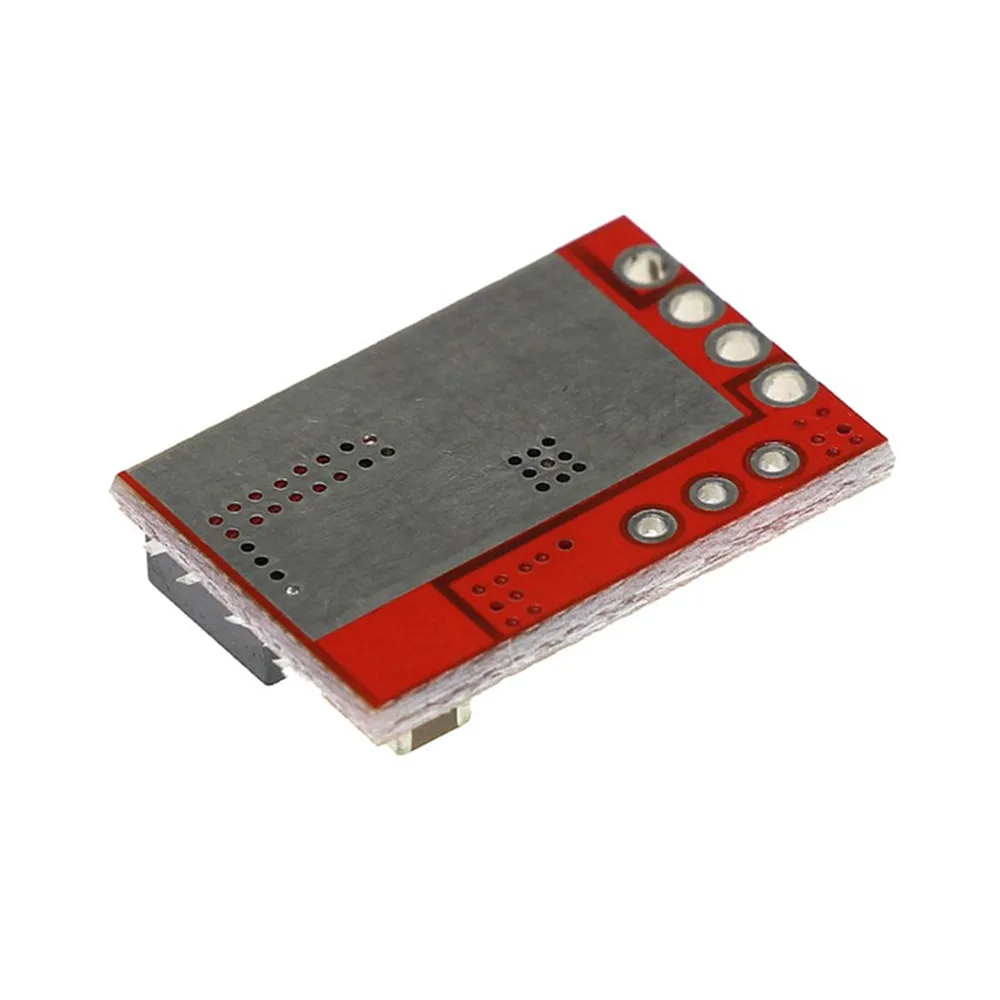

Вход напряжение 4,5-9V Выход напряжение 4,2 V/3,6 V плюс или минус 1% (схема по умолчанию 4,2 V литий-ионный аккумулятор) Выходной ток: по умолчанию 1A Вся версия использует керамические конденсаторы из драгоценного металла, температурные характеристики X7R, производительность + Безопасность + стабильность далеко за пределами танталовых конденсаторов! Медная лента 5А с высоким током и индуктором небольшого размера, полностью закрытый магнитный, низкие потери и низкие помехи! Одностороннее монтажное устройство, в целом 4 мм ультра-тонкий, небольшой площади, хорошая теплоотдача, открытая Медь на спине для легкой установки и теплоотвода На основе DC-DC понижения эффективность намного выше, чем у линейной цепи зарядки, и тепло намного меньше. Зарядный ток-1А, но входной ток-всего около 0,7a. Дополнительный литий-железо-фосфатный аккумулятор или обычный литий-ионный/литий-полимерный аккумулятор, можно установить только перемычку Маленький размер, размер 1 центовой монеты, 1 а Зарядка без дополнительного рассеивания тепла С защитой от перегрева, перегрев автоматически уменьшит ток, чтобы предотвратить выгорание Высокоточные резисторы, наиболее стабильные температурные характеристики 1210 многослойных керамических конденсаторов из драгоценного металла X7R Полностью автоматическая остановка, двухцветный индикатор состояния зарядки

Параметры:

Размеры: 21,5 мм * 14,5 мм * 4,2 мм, ультра-тонкий и ультра-маленький размер, 1 цент монета Размеры, с переключением между дальним и сторонняя Пайка оплавлением Вход: 4,5-9V (рекомендуется не должна превышать 7V) Выход напряжение: 4,2 V/3,6 V плюс или минус 1% Перемычка выбора Выходной ток: 1A по умолчанию, 0,5-2A может быть настроен, тепловыделение требуется для более чем 1.5A 4 клеммных блока, 2 входа, 2 батареи и положение пайки для встроенных светодиодов

Инструкции:

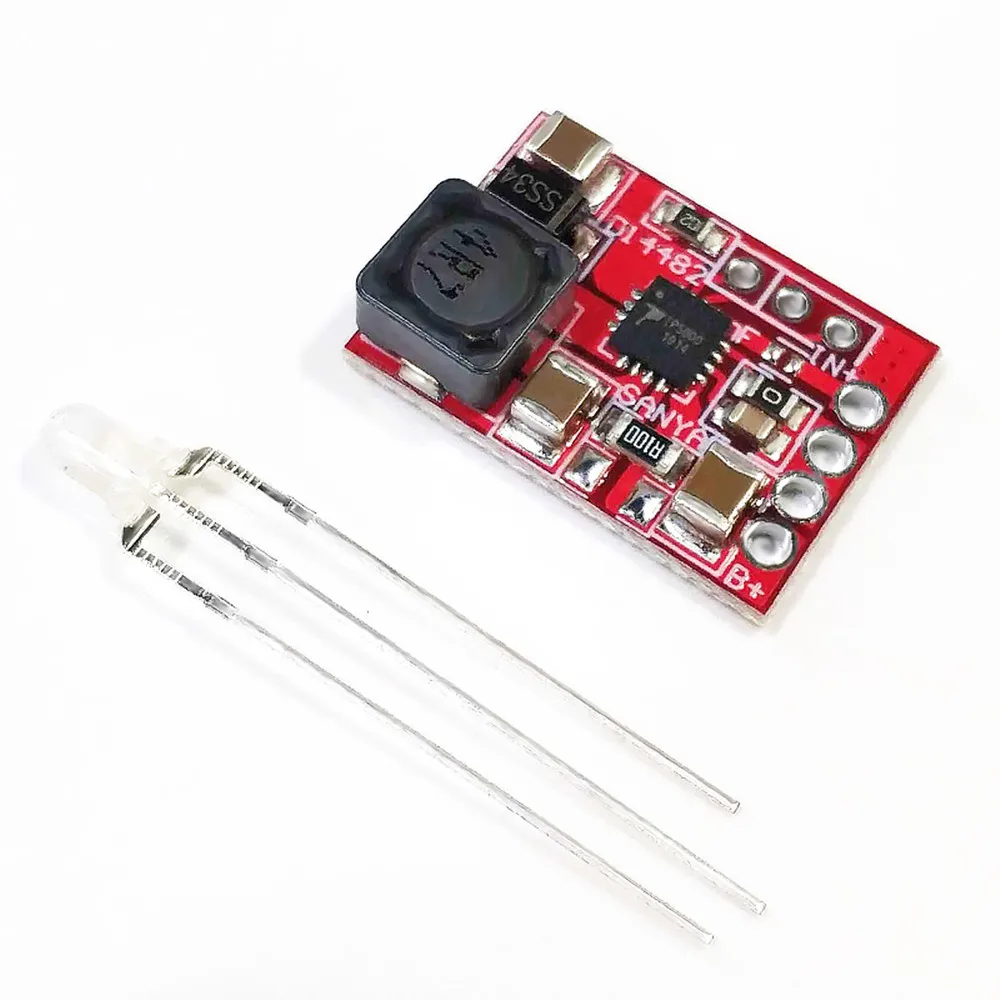

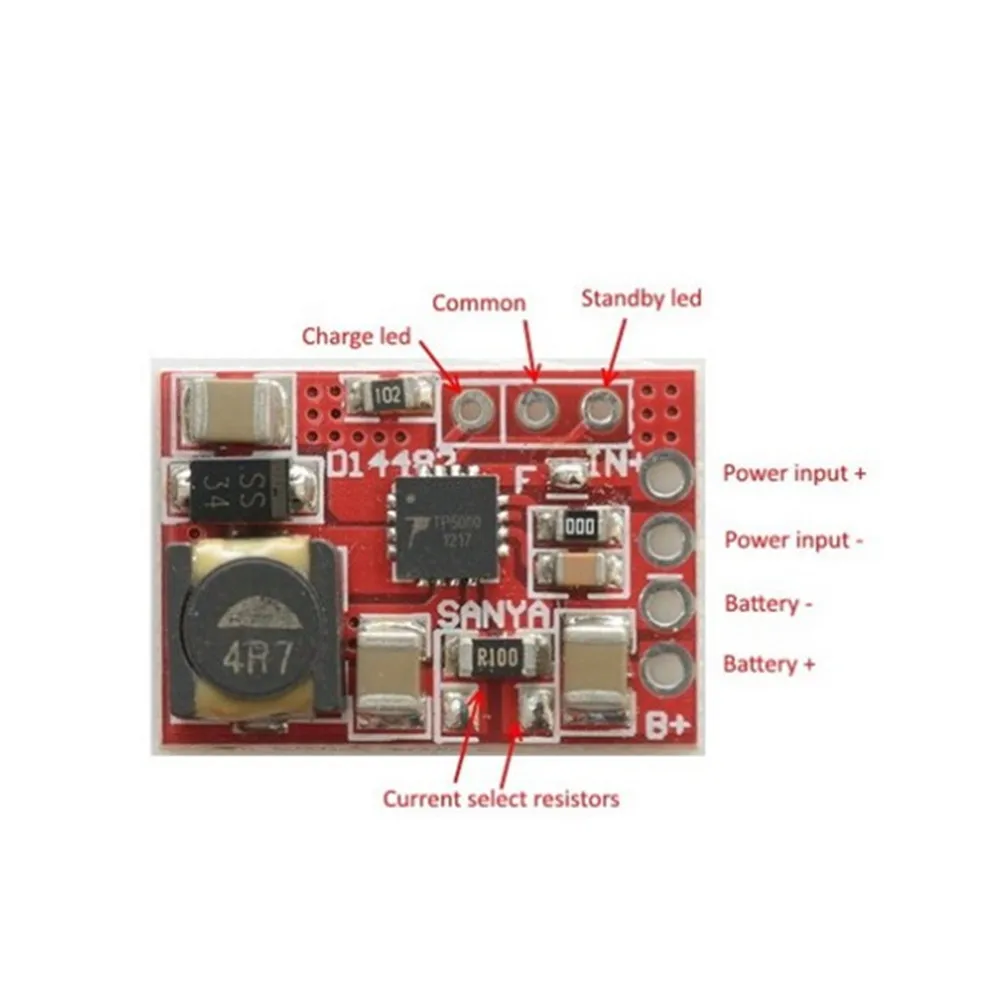

В комплект входит красно-зеленый или красно-зеленый светодиодный индикатор, вы должны самостоятельно припаять его к цепи, как показано на рисунке ребенка, самая длинная нога находится в середине, самая длинная нога находится близко к чипу, а самая короткая-близко к внешней стороне. Мощность терминал подключен к 4,5-7V источника питания, в настоящее время должно быть больше, чем зарядный ток никель-металл, и зеленый светильник включен на данный момент Клемма аккумулятора подключена к литиевой батарее или литий-железной фосфатной батарее. Если аккумулятор должен быть заряжен, он станет красным Если вам нужно отрегулировать ток, пожалуйста, измените ток, который вам нужен в токовом резисторе выборки. Отбора проб напряжения 0,1 V, сила тока = 0,1/сопротивление соотношение цена/качество Схема была пайки с 0,1 Ом резистор и есть пространство Сварить 0,2 Ом резистор в должность и установить ток для 1.5A Сварить 0,1 Ом резистор в должность и установить ток для 2A Удалите оригинальную R100 (0,1 Ом), припоя в 0,2 Ом резистор и установите ток для 0.5A Рекомендуется установить радиатор для зарядки тока больше 1 А Если вам нужно, чтобы зарядить обычный литиевая батарея (3,6 или 3,7 V. Критическое напряжение 4,2 V), пожалуйста, свяжитесь с каплей олова на припоя буквой F на схема Если вам нужно заряжать литий-железо-фосфатный аккумулятор (3,2 V. Критическое напряжение 3,6 V), пожалуйста, снимите припоя на буквой F припоя
