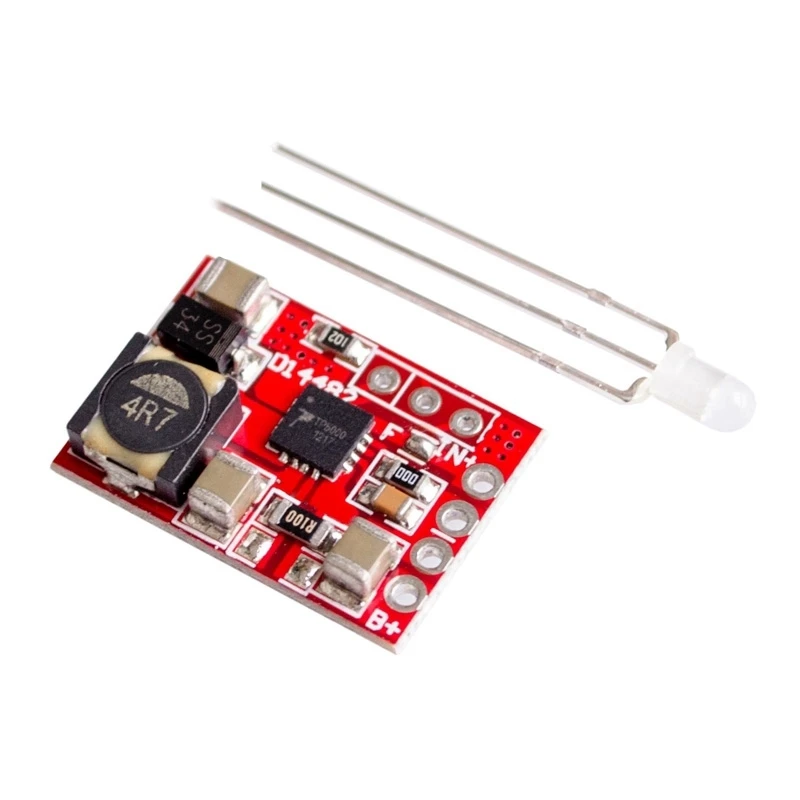

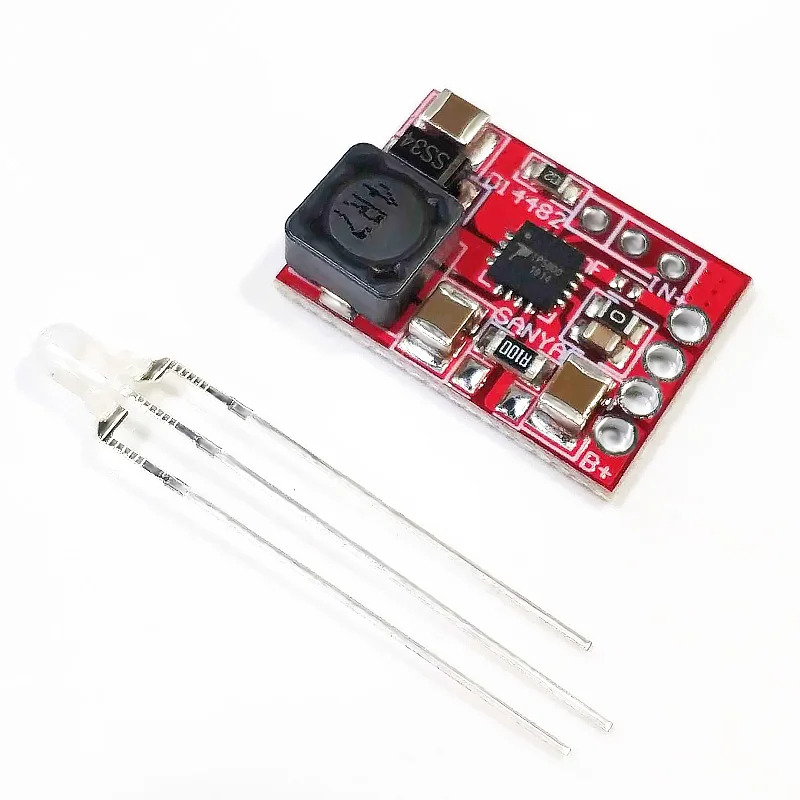

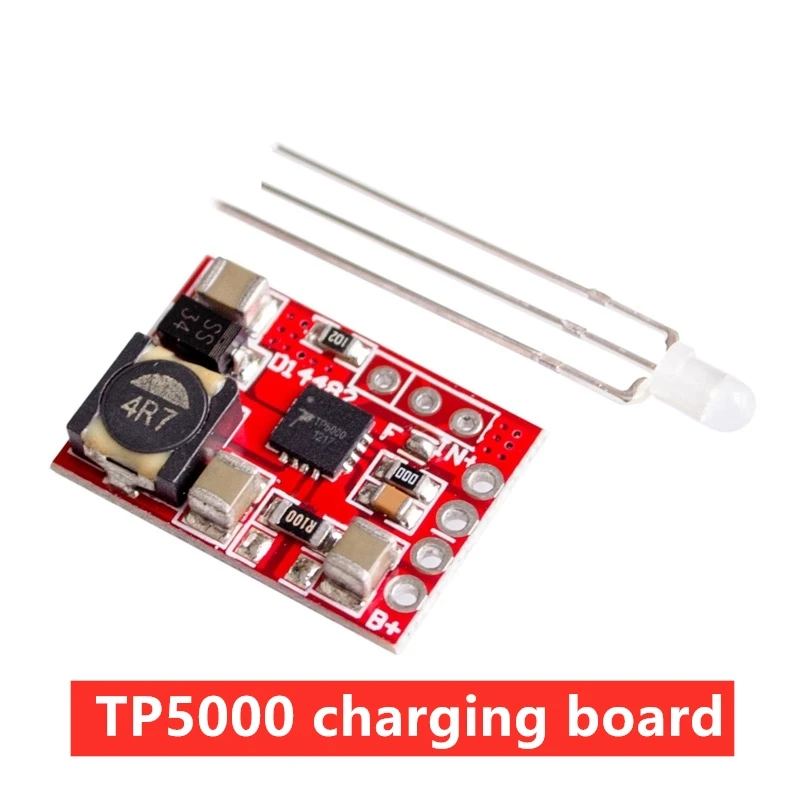

Зарядная плата TP5000, литий-ионный аккумулятор, литий-железо-фосфатный аккумулятор 1A, зарядная плата 3,64,2 в

Параметры продукта:

TP5000 литий-ионная батарея литий-железо-фосфатная батарея 1A ток 4,2/3,6 В

Функция: Зарядка литиевой батареи и литий-железо-фосфатной батареи. Полный стоп. Красный и зеленый индикаторы.

Размер: 21,5*14,5*4,2 мм

Использование: использование платы зарядки TP4056 4057 является тем же.

1. Литиевую батарею необходимо подключить только к источнику питания 5 В, а выход B + B-к батарее. Во время зарядки горит красный светильник, и он останавливается, когда он заполнен, а после зарядки горит зеленый светильник.

2. Для литий-железо-фосфатной батареи 3,6 В вам нужно только припаять оловянную точку между двумя колодками паяльником. Метод подключения аккумулятора питания остается прежним, как указано выше. Если вам нужно перезарядить литиевую батарею 4,2 в, используйте площадку, чтобы окунуть припой обратно.

Описание продукта:

Преимущества: Переключение понижающего режима, более высокая эффективность, чем линейная схема зарядки, и намного меньше нагрева. Зарядный ток составляет 1 А, а Зарядка поддерживается на 1 А в течение всего процесса постоянного тока. Дополнительное рассеивание тепла не требуется, что снижает влияние тепла на зарядный ток. Сокращает время зарядки. Опционально Обычная литий-ионная литий-полимерная батарея или литий-железо-фосфатная батарея, требуется только перемычка, чтобы изменить настройку.

Параметры:

Вход: 4,5-9 в

Выходное напряжение: 4,2 в/3,6 В плюс/минус 1% (печатная плата по умолчанию имеет литий-ионный аккумулятор 4,2 в)

Выходной ток: по умолчанию 1 А

Проверка эффективности будет подробно описана позже. Если эффективность проверяется Покупателем самостоятельно, не рекомендуется проверять напряжение клеммы аккумулятора. Обратите внимание, что пропустите тест на сопротивление Rs образцов 0,1 Ом. Во время тестирования входной источник питания находится близко к печатной плате. Рекомендуется увеличить тест емкости на клемме на входе. Рекомендуется использовать точные амперметры для тестирования напряжения и тока, не рекомендуется напрямую считывать цифровые дисплеи источника питания. Текущий тест можно последовательно напрямую подключить к положительному электроду аккумулятора, нужно только убедиться, что аккумулятор находится ниже 3,9 В, и использовать Амперметр большого диапазона для тестирования.

Особенности:

В полной версии используются керамические конденсаторы из драгоценных металлов, температурные характеристики X7R, производительность + Безопасность + стабильность далеко за пределами танталовых конденсаторов!

Медная лента 5A с высоким током и небольшой индуктивностью, полностью закрытый магнит, низкие потери и низкие помехи!

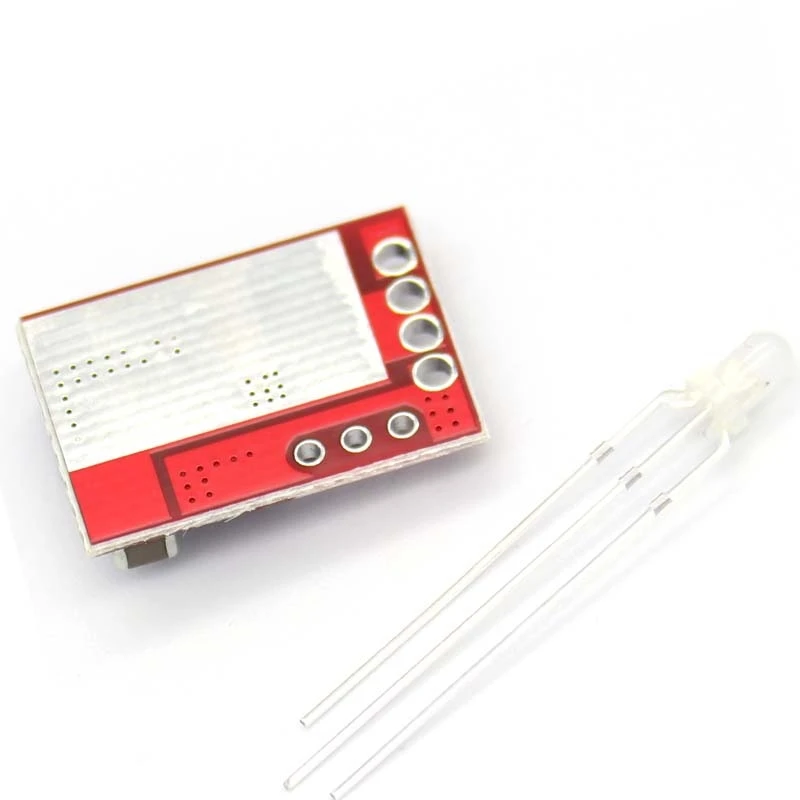

Одностороннее машинное крепление, общая ультратонкая 4 мм, небольшая площадь, хорошее рассеивание тепла, обнаруженная медь с обратной стороны, простота установки и прикрепления радиатора

Благодаря понижающему на DC-DC КПД намного выше, чем в линейной зарядной цепи, и нагрев намного меньше. Зарядный ток составляет 1 А, но входной ток составляет всего около А.

Дополнительный литий-железо-фосфатный аккумулятор или обычный литий-ионный/литий-полимерный аккумулятор, требуется только перемычка для установки

Небольшой размер, размер монеты 1 цент, зарядка 1 А без дополнительного рассеивания тепла

С защитой от перегрева, перегрев автоматически уменьшает ток, чтобы предотвратить выгорание

Полностраничные высокоточные резисторы, самые стабильные температурные характеристики 1210 благородного металла многослойный керамический конденсатор X7R большого объема

Полностью автоматическая остановка, двухцветный индикатор состояния зарядки

Параметры готовой продукции:

Объем: 21,5 мм * 14,5 мм * 4,2 мм, Ультратонкий и ультрамаленький, размер монеты 1 цент, односторонняя Монтажная пайка

Вход: 4,5-9 в (рекомендуется не превышать 7 в)

Выходное напряжение: 4,2 в/3,6 В плюс/минус 1% на выбор перемычки

Выходной ток: 1 а по умолчанию, 0,5-2 А можно настроить, требуется рассеивание тепла более 1,5 А

4 клеммные колодки, 2 входа, 2 батареи и место пайки для прямого подключения светодиодов

Инструкции:

В комплект входит красно-зеленый или красно-зеленый светоизлучающий диод, вам нужно самостоятельно припаять его к цепи, как показано на детской картинке, самая длинная нога находится посередине, самая длинная нога находится близко к чипу, а самая короткая нога находится близко к внешней стороне.

Клемма питания подключена к источнику питания 4,5-7 В, ток должен быть больше зарядного тока, и в это время горит зеленый светильник

Клемма аккумулятора подключается к литиевой батарее или литий-железо-фосфатной батарее. Если аккумулятор необходимо зарядить светильник загорится красным

Если вам нужно отрегулировать ток, измените ток, который вам нужен в текущем резисторе выборки. Напряжение выборки 0,1 В, ток = 0,1/значение сопротивления

Цепь была припаяна резистором 0,1 Ом, и есть пространство

Сварите резистор 0,2 Ом в свободном положении, и ток устанавливается на А

Сварите резистор 0,1 Ом в свободном положении, и ток установлен в 2 А

Снимите оригинальный R100 (0,1 Ом), припаяйте резистор 0,2 Ом и установите ток на А.

Рекомендуется устанавливать радиатор, если ток зарядки превышает 1 А.

Если вам нужна зарядка обычной литиевой батареи (3,6 или 3,7 в. Предельное напряжение 4,2 в), подключите каплю олова к паяльному соединению с маркировкой F на печатной плате

Если вам нужно зарядить литий-железо-фосфатные аккумуляторы (3,2 В. Предельное напряжение 3,6 В), пожалуйста, удалите припой на обозначенных F паяных соединениях
