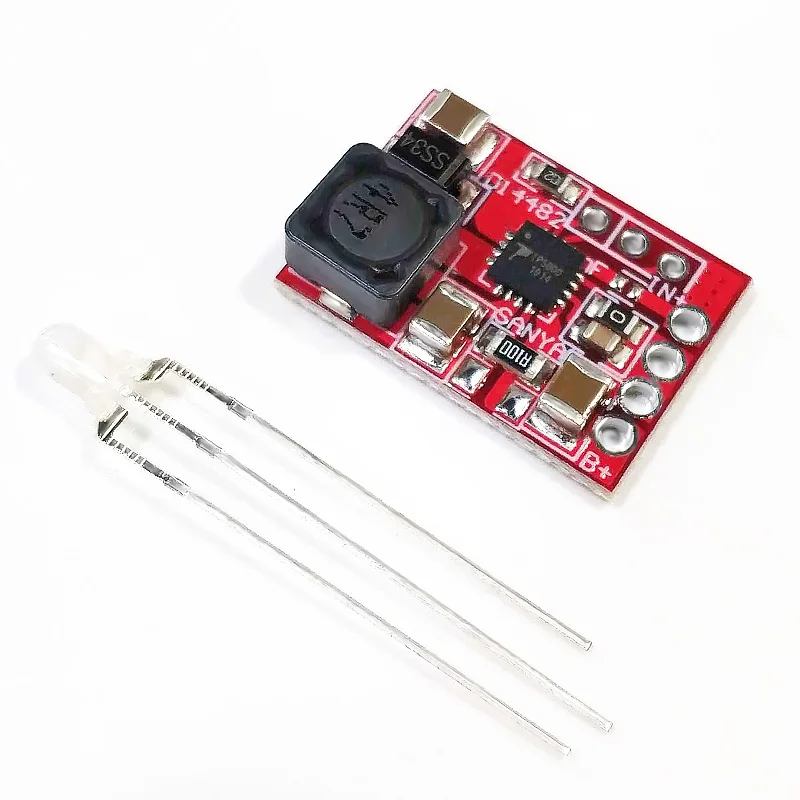

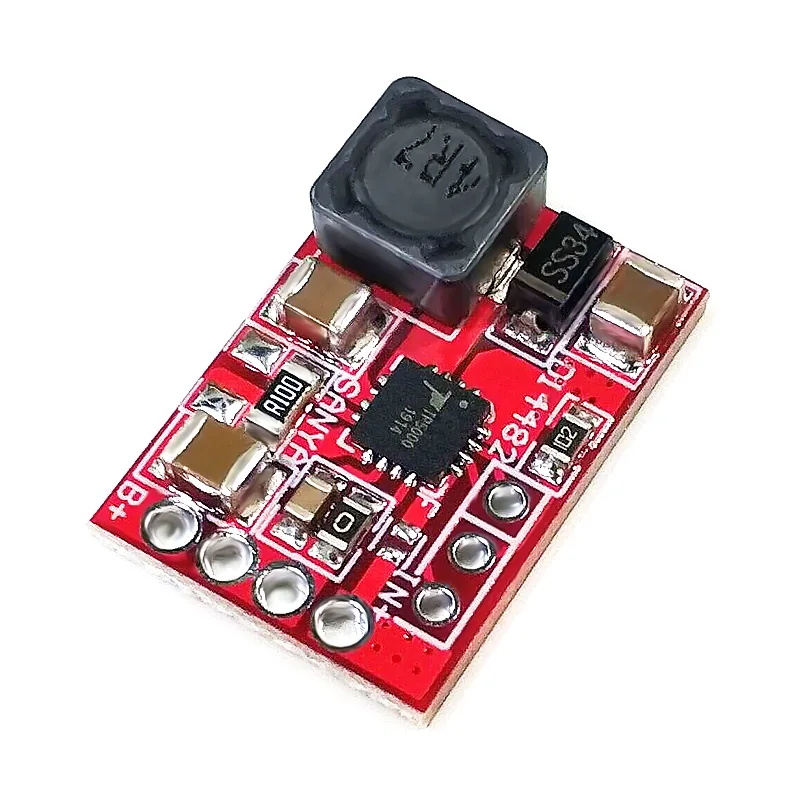

TP5000 4,2 в3,6 В 1A литиевая батарея зарядная плата модуль зарядного устройства

Описание: 1. Размер печатной платы: 21,5*14,5*4,2 мм 2. Входное напряжение: 4,5-9 В постоянного тока (рекомендуется не превышать 7 в) 3. Выходное напряжение: 4,2 в/3,6 В постоянного тока (по умолчанию 4,2 в) 4. Выходной ток: 1 А (макс. По умолчанию) 5. Светодиодный индикатор: зарядка-красный/зеленый мигает, заряжен-зеленый 6. Характеристики: Зарядка литиевого аккумулятора (4,2 в) и литий-железо-фосфатного аккумулятора (3,6 В) 7. Режим переключения: 1>. F сварочная точка включена для литиевой батареи и на выходе 4,2 в 2>. F сварочная точка для литий-железо-фосфатной батареи и выход 3,6 В 8. Отрегулируйте выходной ток (необходимо изменить два значения сопротивления на отметке «Саня»): 1>. Сварка по умолчанию 1 шт. резистор R100 (0,1 Ом) и выход 1 А (макс.) 2>. Сварочный резистор 1 шт. 0,2 Ом рядом с R100 и выходом 1,5 А (макс.) 3>. Сварочный резистор 1 шт. 0,1 Ом рядом с R100 и выход 2 А (макс.) 4>. Снят резистор R100 и сварка 1 шт. Ом на его месте и на выходе А 5>. Требуется дополнительный радиатор, если выходной ток более 1 А.
