Автомобильный симулятор OBDЭБУ эмулятор 0,96 дюймов OLED экран поддерживает J1939

Тип 1: 0,96 дюймовый OLED Малый размер экрана _ 128*64

Тип 2: небольшой экран OLED 0,96 дюйма, размер _ поддерживает J1939

Тип 3: 2,4-дюймовый TFT многоэкранный Спецификация _ 320*240

Тип 4: 2,4-дюймовый TFT многоэкранный Спецификация _ поддерживает J1939

Тип 5: 2,4-дюймовый TFT многоэкранная Спецификация _ автоматическое переключение и смена

Тип 6: 2,4-дюймовый TFT многоэкранная Спецификация _ Перейти и изменить J1939

Описание:

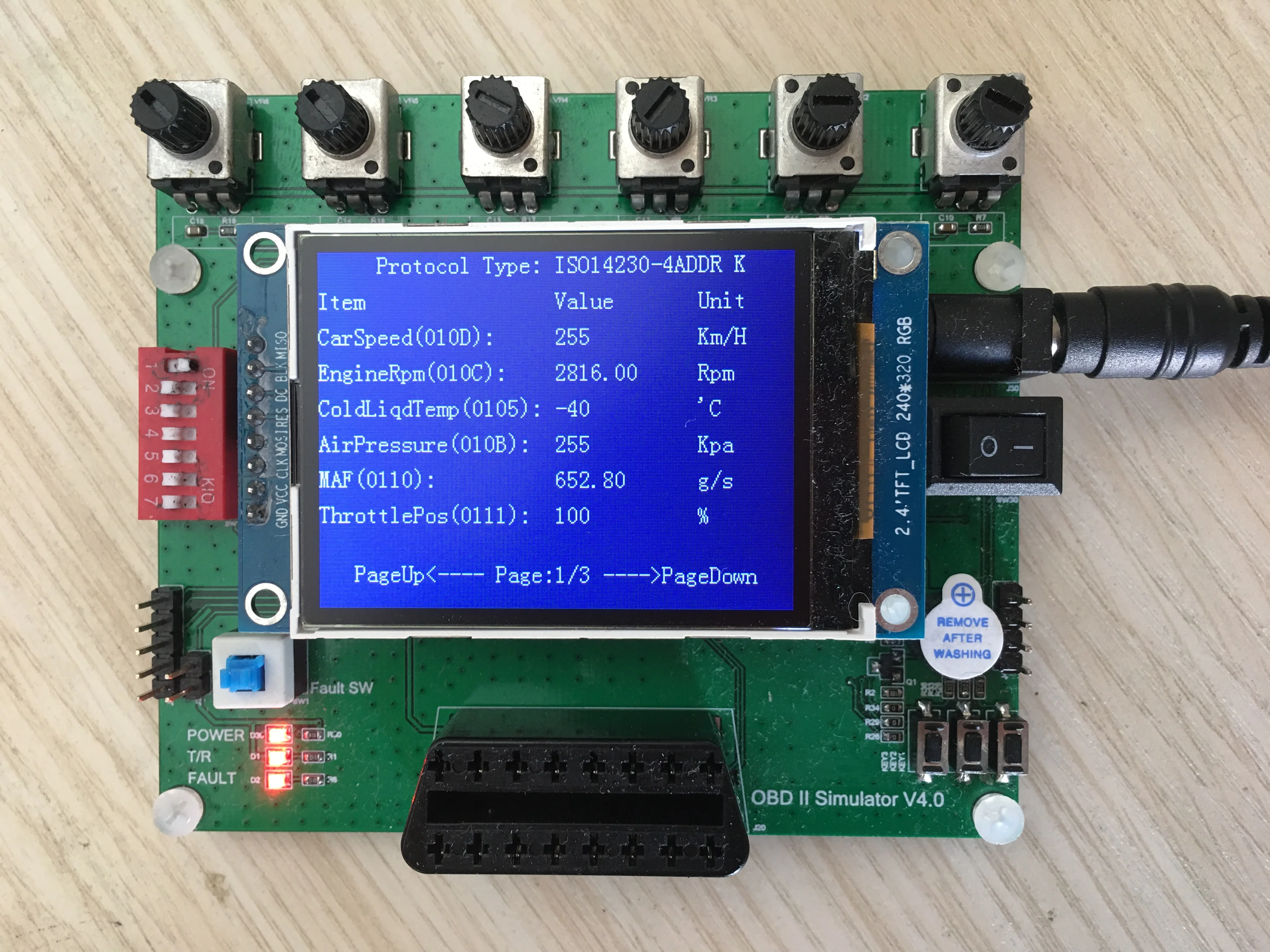

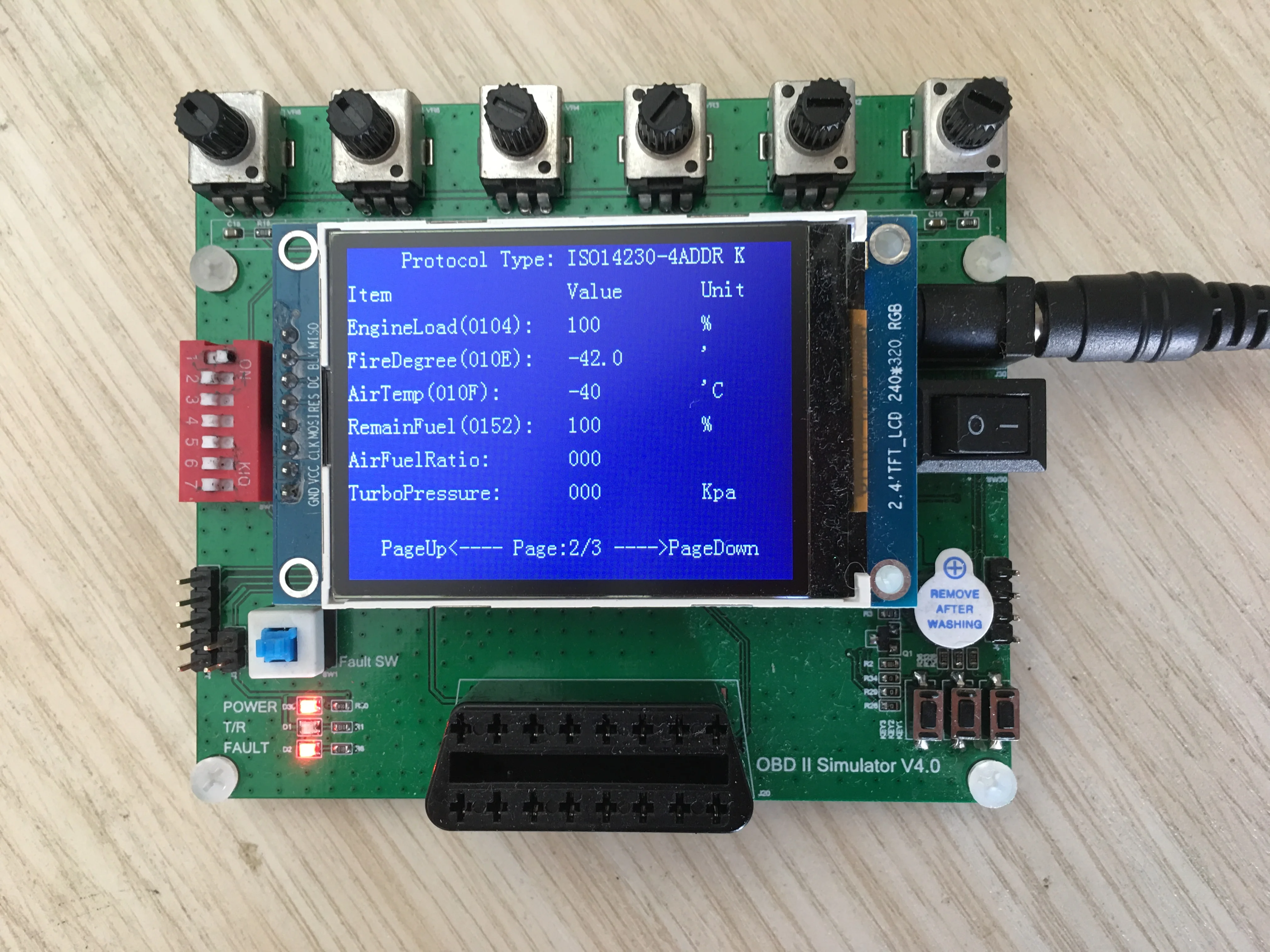

Транспортное средство OBD-симулятор-это устройство-симулятор, имитирующее протокол OBD-шины транспортного средства. С динамической симуляцией, ЖК-дисплеем в реальном времени основных параметров функции, очень удобно и практично!

Поддерживает имитацию различных стандартов протоколов интерфейса, которые можно гибко переключать между различными протоколами, набирая переключатель кода

Предоставляет более 150 данных моделирования в реальном времени, близко к реальной среде автомобиля, может позволить вам сэкономить топливо и автомобиль

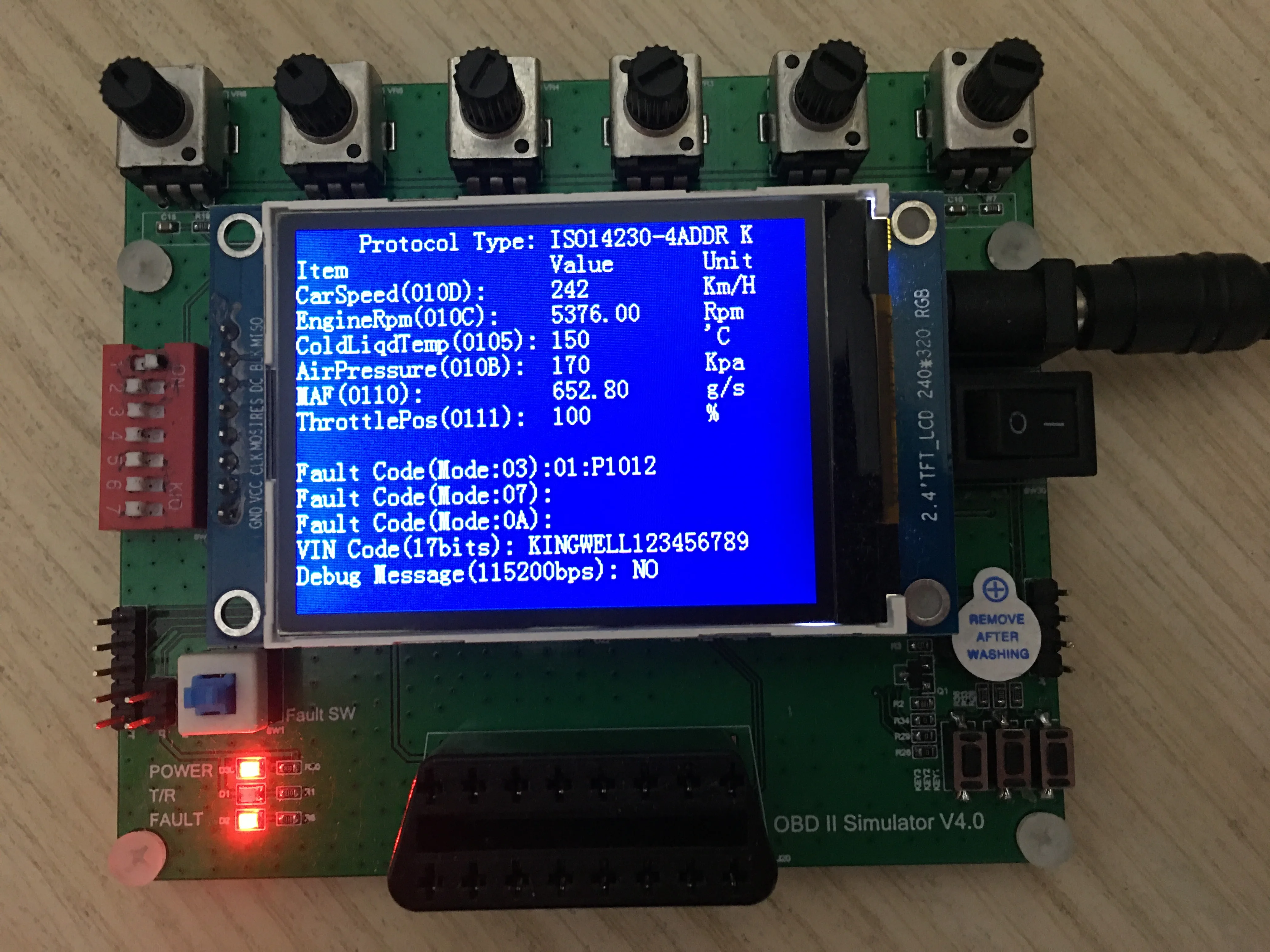

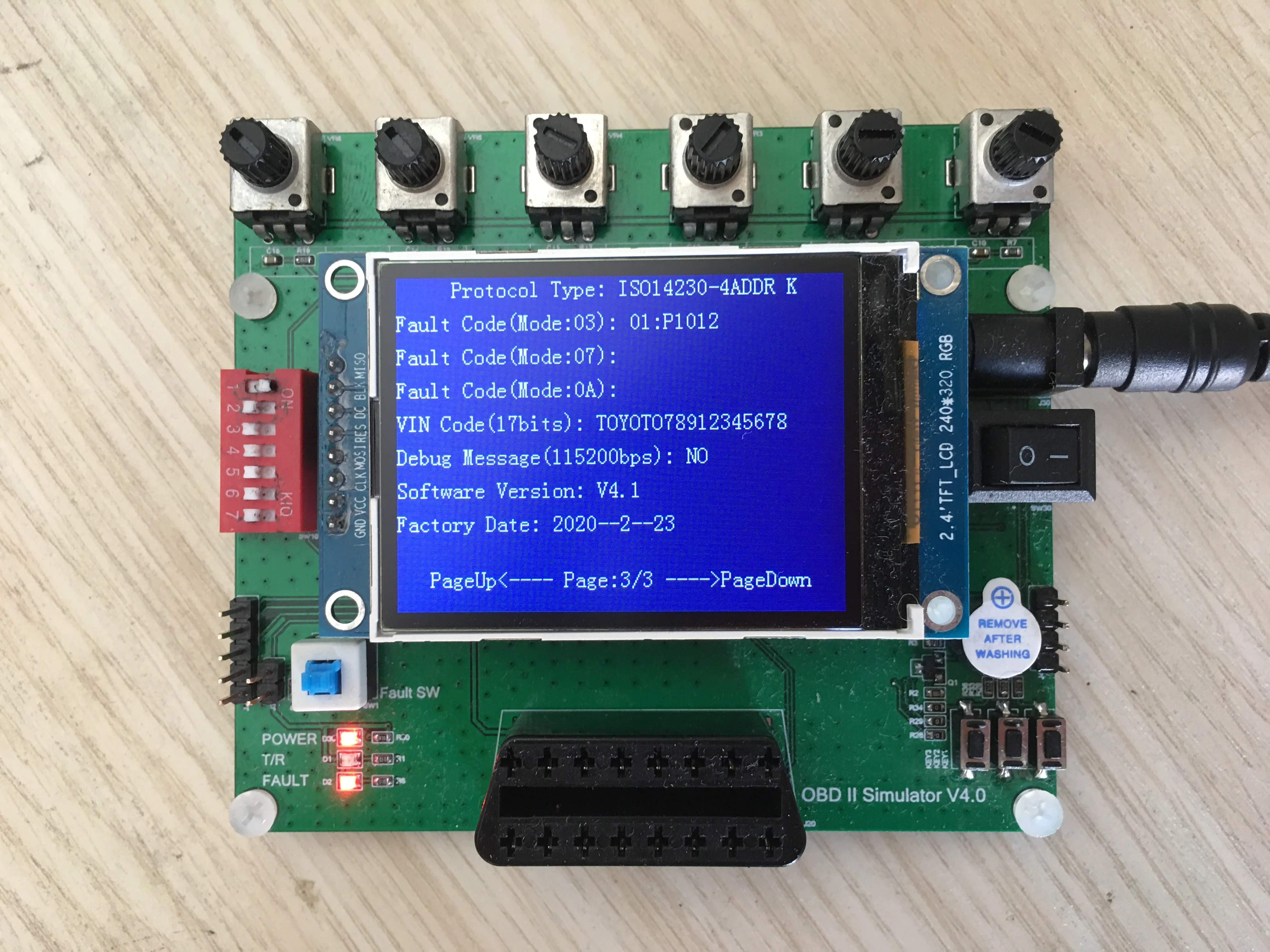

Поддерживает изменение и сохранение номера кадра, а также моделирование трех кодов неисправностей

Обеспечивает адаптер питания от 220 В до 12 В, так что моделируемая среда может более реалистично приблизить реальную среду автомобиля

Стандарпосылка ция-(1 OBD-симулятор + 1 адаптер питания 12 В + 1 отладочный последовательный кабель + 1 Автомобильный Кабель зарядного устройства 12 В)

Более 7> характеристик конфигурации на ваш выбор

Основные характеристики:

Плата оснащена чипом LQFP48 STM32F103CBT6 (Flash:128KB,RAM:20KB), богатым интерфейсом, мощными функциями, высокой скоростью работы

Эмуляторы OBD поддерживают следующие семь протоколов...

1 > ISO14230 addr - 4 K

2 > ISO14230-4 K hl

3 > ISO9141 addr - 2 K

4 > CAN ISO15765 - STD - 500 k

5 > ISO15765-4 ext - 500 k банка

6 > CAN ISO15765 - STD - 250 k

7 > ISO15765-4 ext - 250 k банка

Наш OBD-тренажер-это пассивный блок, имитирующий OBD-данные в автомобиле. Перед возвратом всех видов данных параметров необходимо выполнить команду. Если вы хотите купить данные, которые используются для моделирования вашего автомобиля, вы должны сначала понять формат протокола OBD вашего автомобиля, прежде чем решить!

Если OBD-протокол вашего автомобиля поддерживается нашим OBD-симулятором, вы можете купить его. Если вы покупаете его, вы можете смоделировать и использовать его. Пожалуйста, имейте это в виду!

4. Аппаратные ресурсы бортового имитатора OBD

1> имитатор OBD

1> адаптер питания 12 В

3> на основе чипа PL2303HX, последовательная линия отладки 1

5. Бортовой OBD-симулятор данных программного обеспечения

1. Rar-включая руководство по эксплуатации последовательного порта и встроенное руководство по эксплуатации

2. Данные устройства, используемые в имитаторе OBD транспортного средства. РАР

3. Бортовой демонстрапосылка пакет программного обеспечения OBD-симулятора. РАР

4. Драйвер чипа последовательного порта PL2303HX на имитаторе OBD транспортного средства. РАР

5. Различные протоколы OBD для имитатора OBD транспортного средства. РАР

Общие характеристики

1> Общая схема

2> использование ELM327

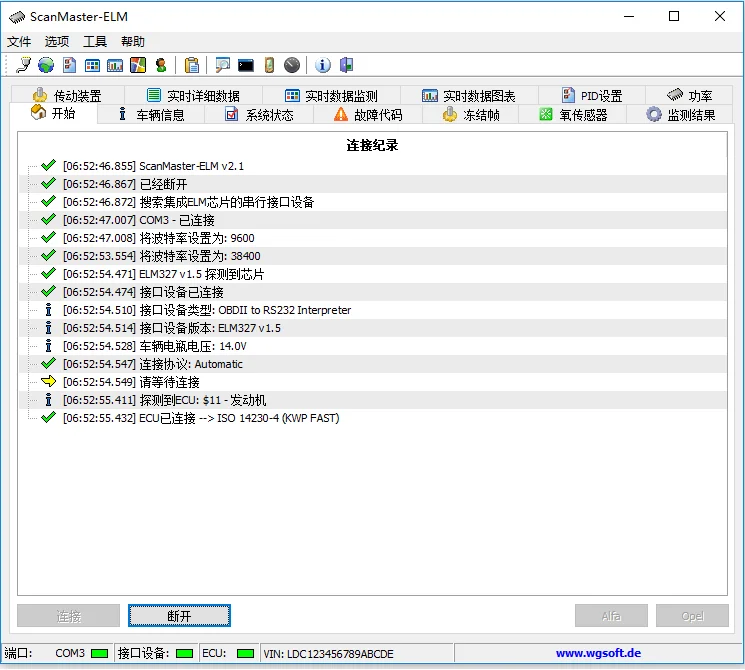

(1) нормальное состояние первого протокольного подключения. BMP

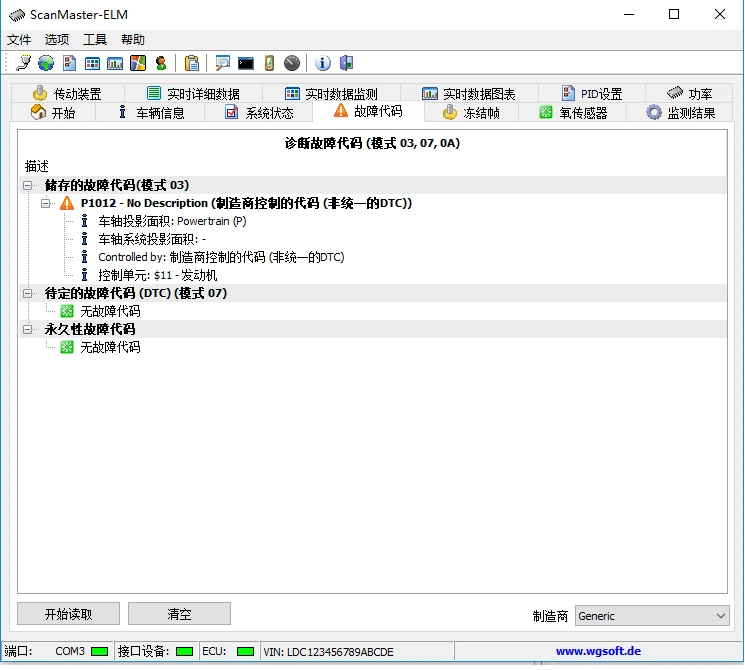

(2) нормальное состояние первого протокола подключения _ код неисправности. BMP

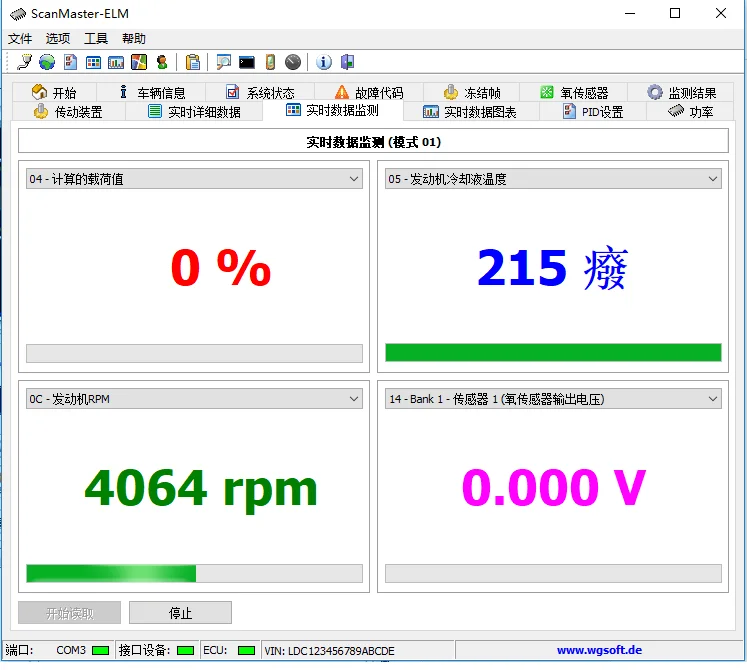

(3) нормальное состояние первого протокольного подключения _ мониторинг данных в реальном времени. BMP

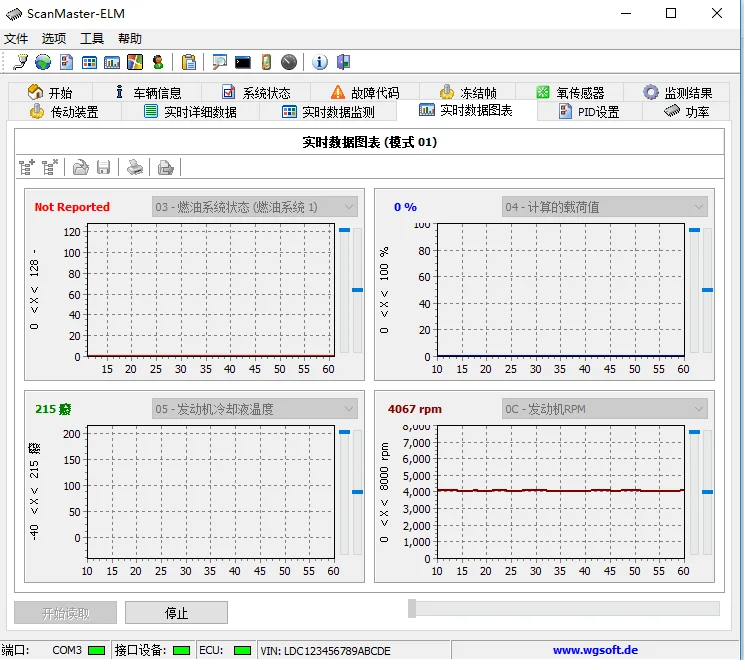

(4) нормальное подключение первого протокола _ график данных в реальном времени. BMP

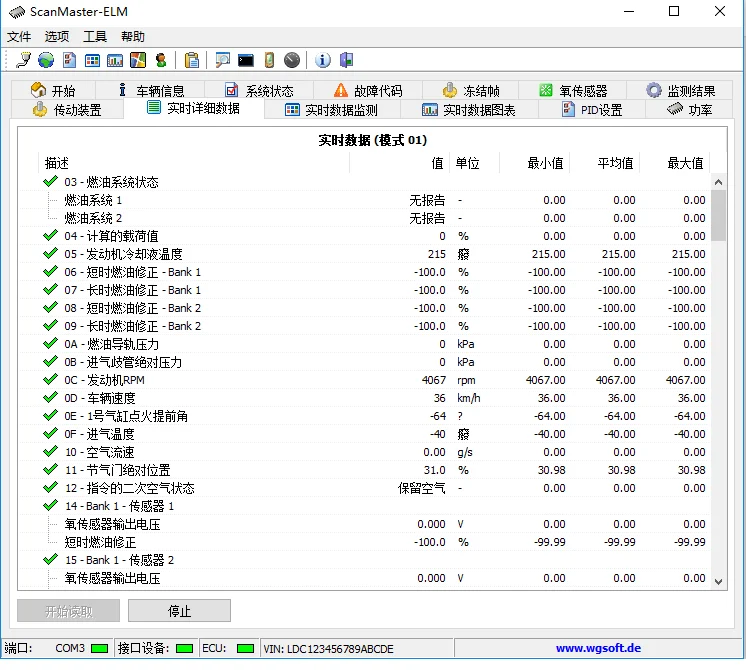

(5) нормальное подключение первого протокола _ подробные данные в реальном времени. BMP

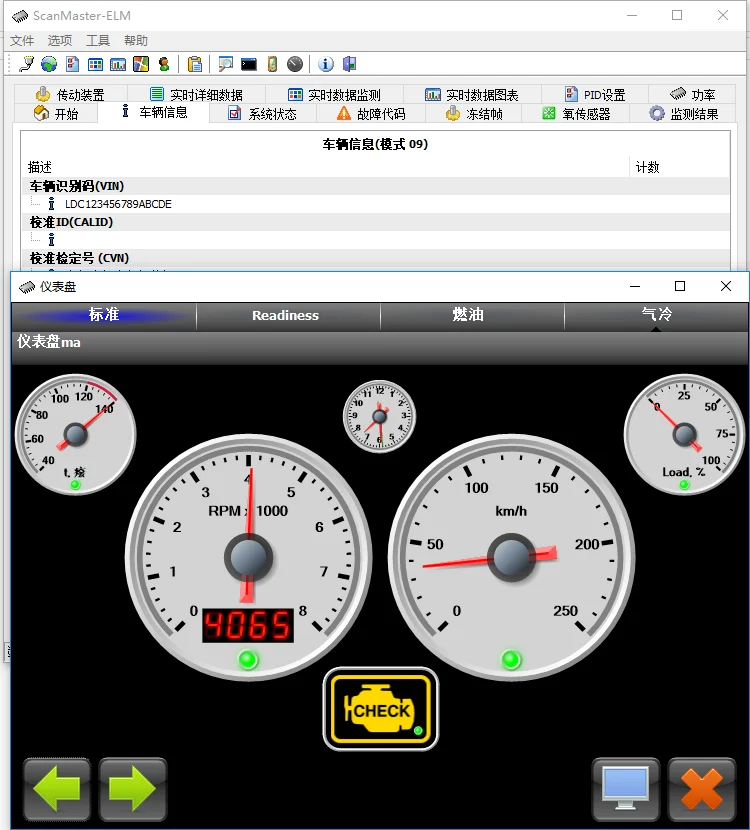

(6) нормальное подключение первого протокола _ приборной панели. BMP

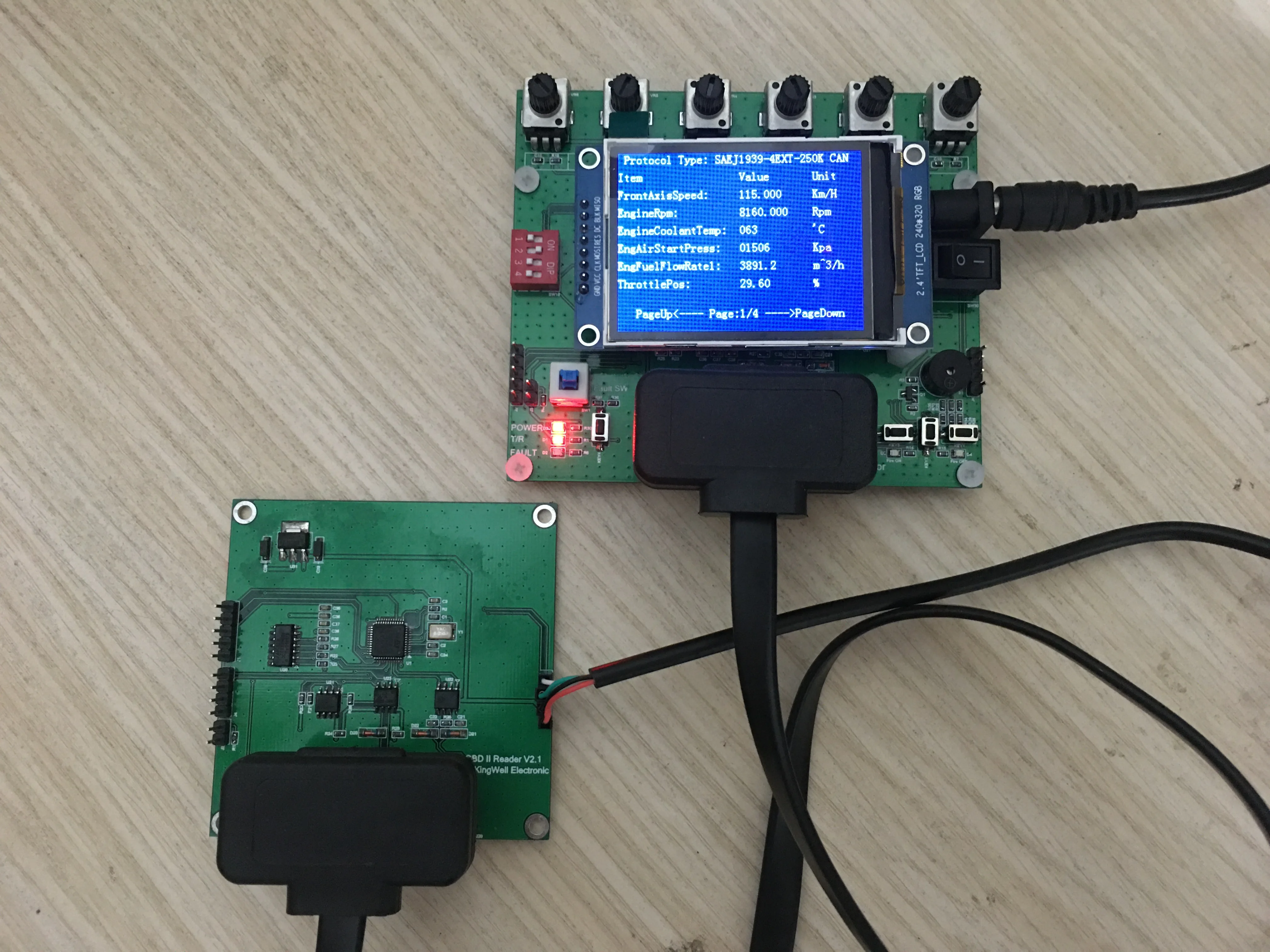

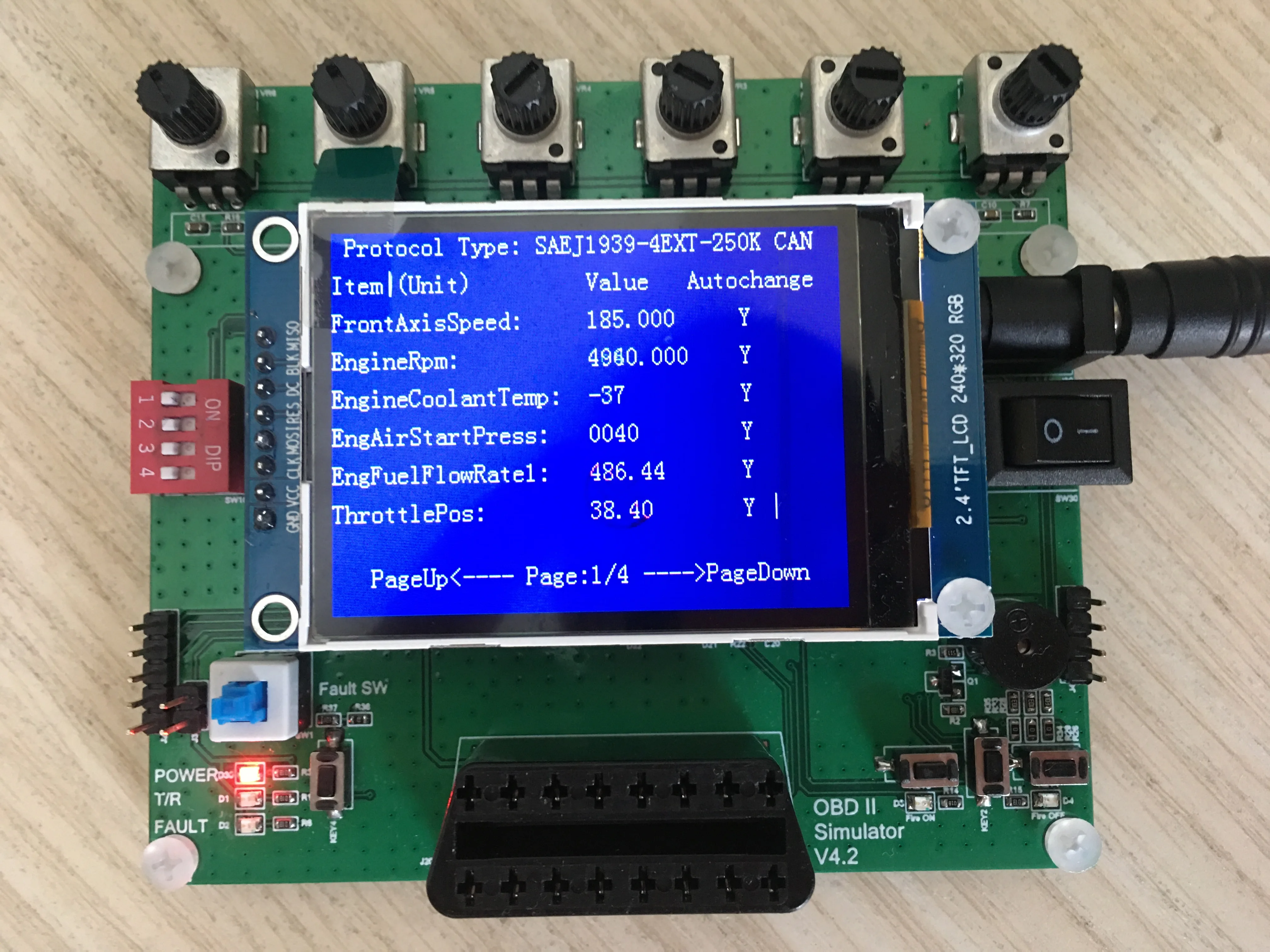

Наконец, симулятор протоколов SAEJ1939 прикреплен к диаграмме скорости передней оси

\ \

Скорость передней оси, показанная на интерфейсе тренажера, составляет 115 км/ч

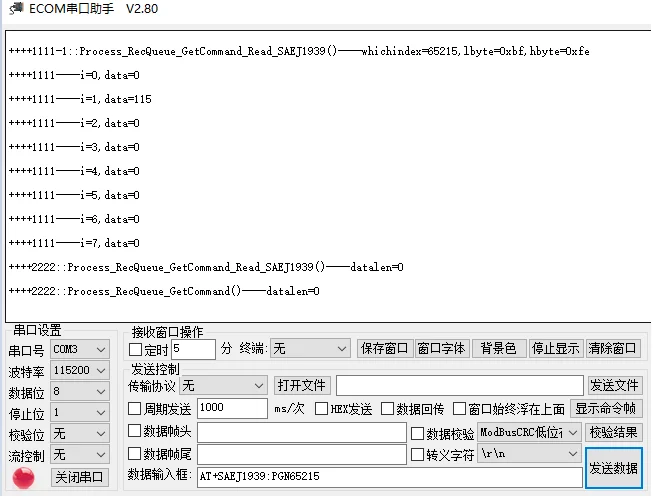

По последовательной команде для чтения значения 115 формула расчета скорости передней оси понятна, поэтому Покажите, что чтение верно!

Скорость-0-й и 1-й байт; А именно: speed =(data[1]<8 + data[0])/256
