Этот продукт предназначен только для транспортных электронных инженеров для обучения технологии OBD или для предприятий по разработке HUD/OBD продуктов. Для других целей, пожалуйста, перейдите по другому пути. Пожалуйста, обойдите Годовой обзор!
1. Торговая марка: J1939 протокол симулятор/автомобиль OBD симулятор/ECU симулятор
2. Описание продукта 1>J1939 протокол симулятор имитатор устройство имитации дизельного транспортного средства J1939 протокол автобуса. Он имеет функцию динамического моделирования и ЖК-дисплея в реальном времени основного содержимого параметров, что очень удобно и практично! 2> поддерживает моделирование различных стандартов интерфейса протокола и может гибко переключаться между различными протоколами Через DIP-переключатель 3> обеспечивает моделирование в режиме реального времени более 170 данных, приближаясь к реальной окружающей среде автомобиля, которая может сэкономить вам топливо и автомобиль. 4> Поддержка модификации и сохранения номера Рамы транспортного средства, поддержка моделирования двух кодов дефектов, поддержка моделирования идентификатора компонента/идентификатора программного обеспечения/идентификатора ЭБУ, в котором номер Рамы транспортного средства может быть изменен и сохранен 5> обеспечить адаптер питания от 220 В до 12 В, что делает имитацию окружающей среды ближе к реальной окружающей среде автомобиля. 6> Стандартная посылка ---- (1 БД симулятор + 1 12 В адаптер питания + 1 отладочный последовательный кабель + 1 12 в автомобильный зарядный кабель)
3. Особенности ребенка
1> плата содержит чип STM 32f103cbt6 (Flash: 128kB, Ram: 20kb) с Lqfp48 футов, с богатыми интерфейсами, мощными функциями и быстрой скоростью работы.
2> стандартный 16-контактный разъем OBD 3> плата содержит 6 Настраиваемых мобильных потенциометров, которые могут динамически регулировать различные параметры ---- поддержка поворота страницы аналоговых параметров, и 6 входов соответствуют 6 параметрам текущего интерфейса 4> ЖК-дисплей с 320*240 на плате удобен для отображения данных в реальном времени.
5> данная системная плата содержит 4-разрядный Dip-переключатель, но поддерживает только J1939 6> плата содержит 3 светодиодный индикатор и 1 самоблокирующийся переключатель ввода, что удобно для моделирования и подсказки различных кодов дефектов.
7> Плата оснащена зуммером, чтобы облегчить выход напоминания тона
8> плата содержит 3 пользовательских кнопки ---- левая и правая кнопки используются для функции поворота страницы интерфейса ---- Средняя кнопка не имеет функции на данный момент и может быть используется для имитации зажигания/энергосбережения в будущем
4. Аппаратные ресурсы транспортного средства OBD симулятор
1> 1 OBD симулятор 2>1 12V Мощность адаптер
3> 1 последовательная линия отладки на основе чипа Pl2303hx
5. Данные программного обеспечения БД симулятора, устанавливаемого на транспортном средстве
1. Инструкции по использованию бортового БД-симулятора. Rar ----- включая инструкции по эксплуатации последовательного порта, инструкции по определению PID на транспортном средстве Флуоресцентный Флуоресцентный Флуоресцентный Флуоресцентный
6. Техническая поддержка
Эта техническая команда имеет более десяти лет опыта в исследованиях и разработках в области первоклассных технологий и работает в различных отраслях программного и аппаратного обеспечения и имеет глубокие достижения, он может обеспечить широкий технический анализ и весьма возможные предложения по многим вопросам технической поддержки. С открытым мыслью, наша техническая команда может проконсультироваться со всеми видами технических вопросов и достичь прогресса вместе, чтобы сделать все возможное для быстрого развития электронной промышленности Китая.
7. Общие характеристики

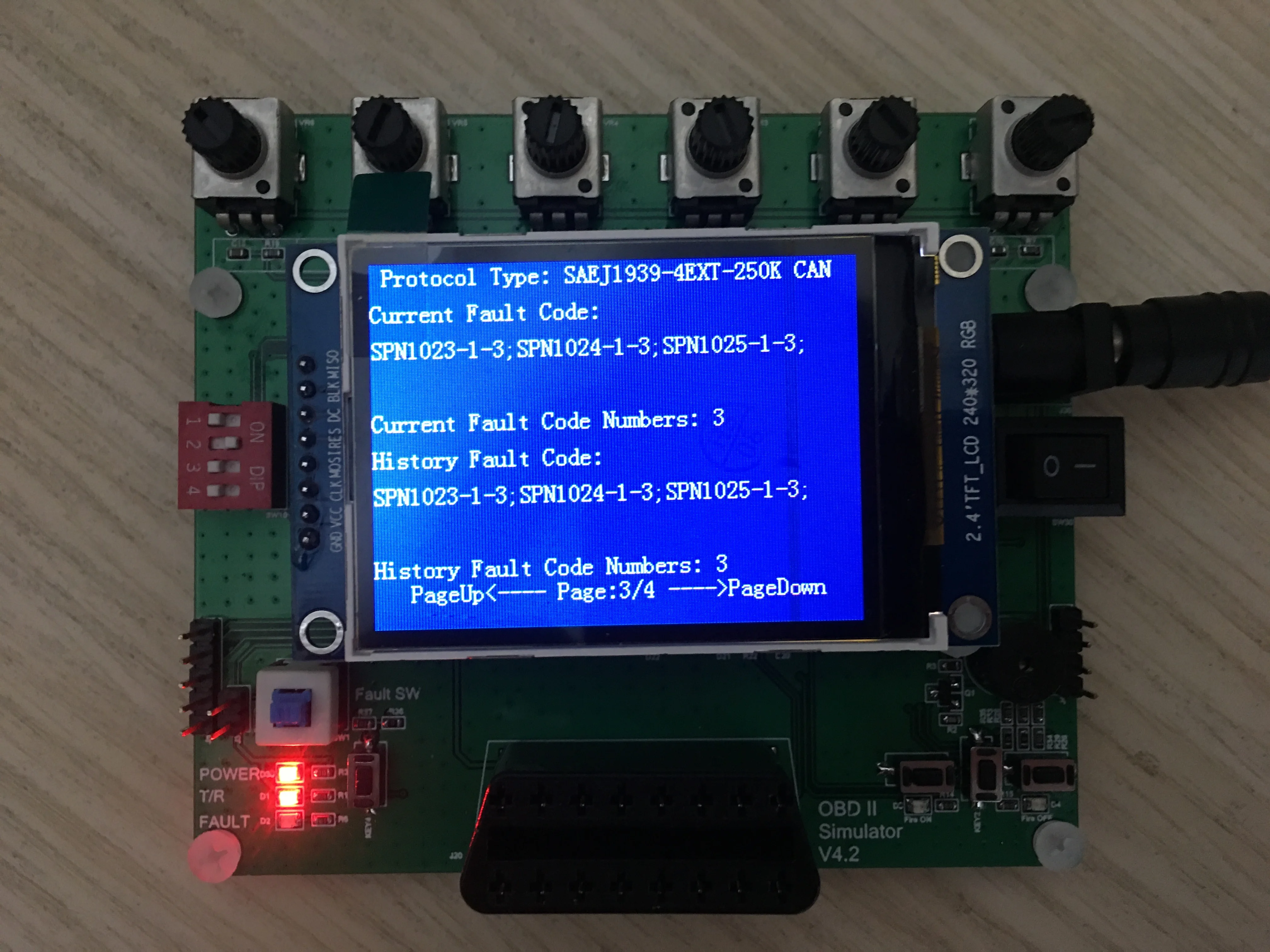

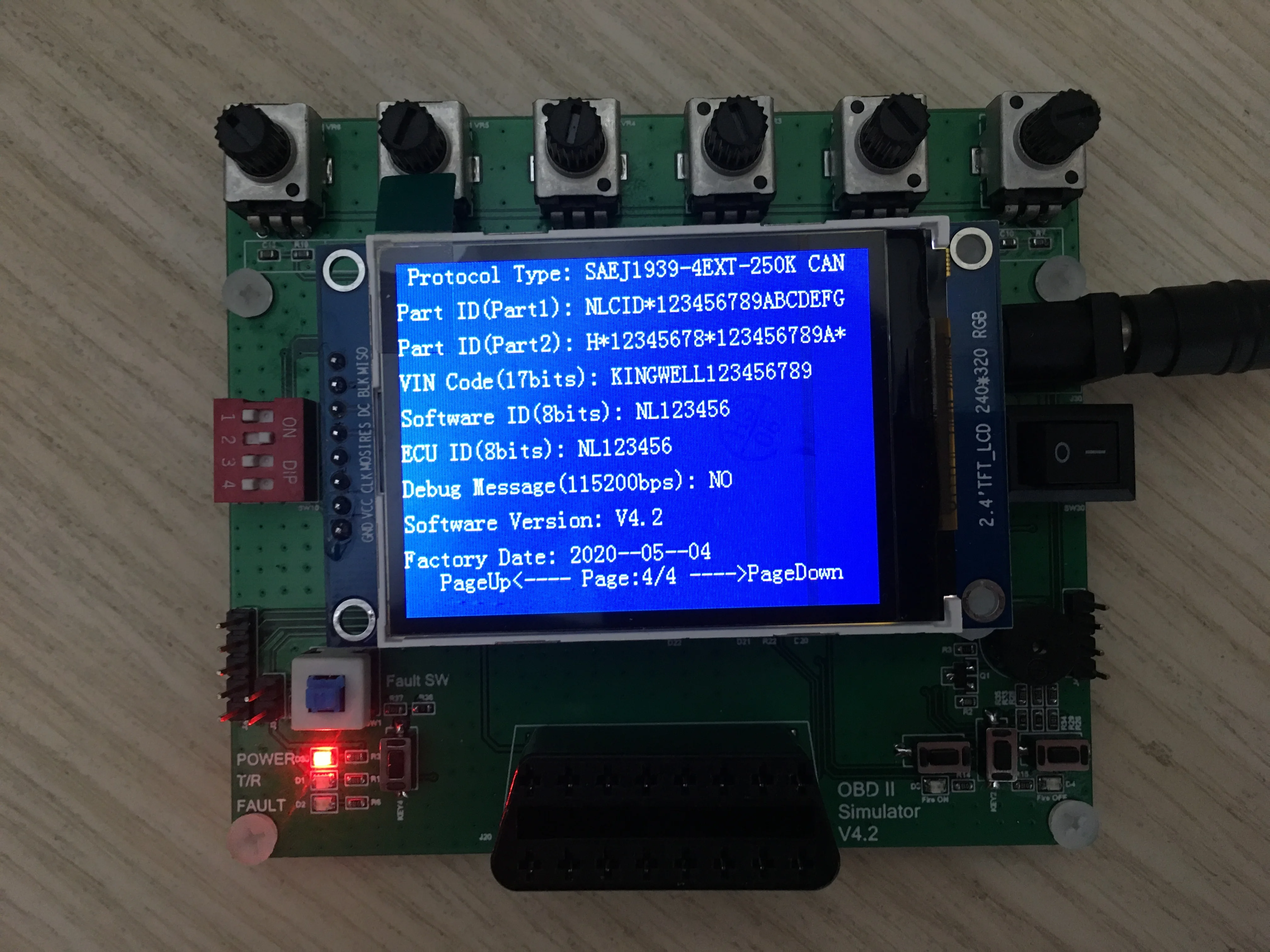

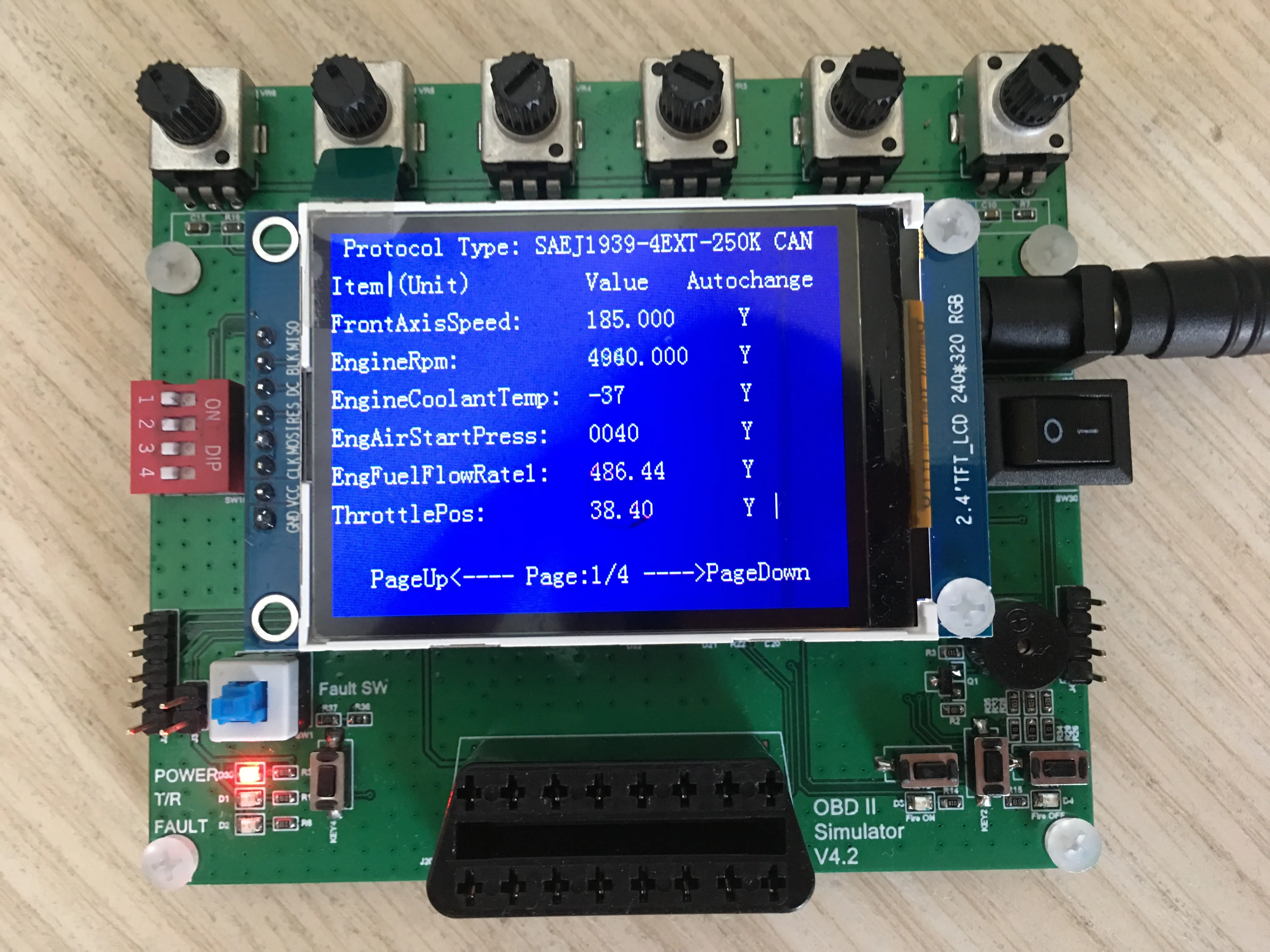

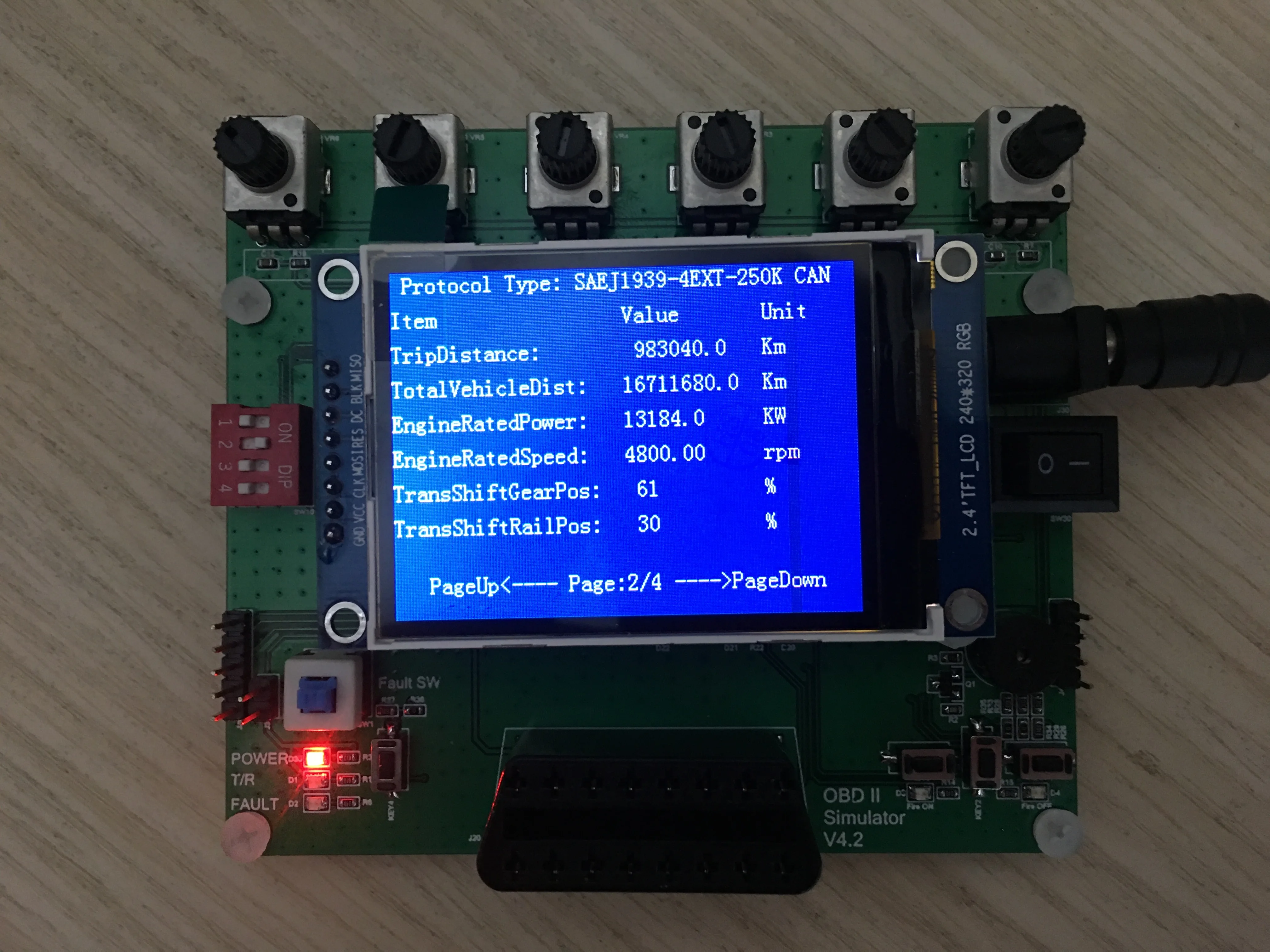

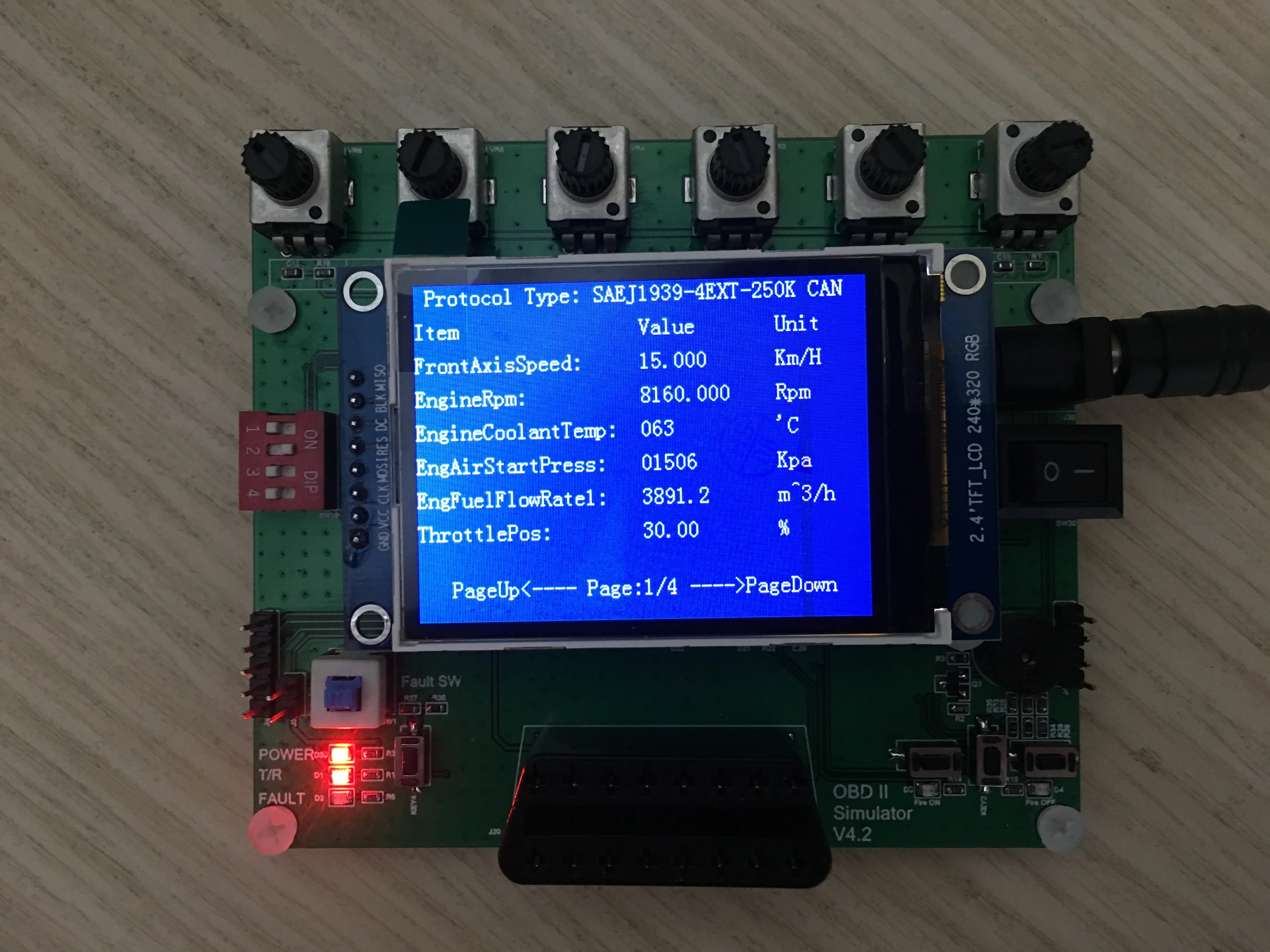

1> Общая схема

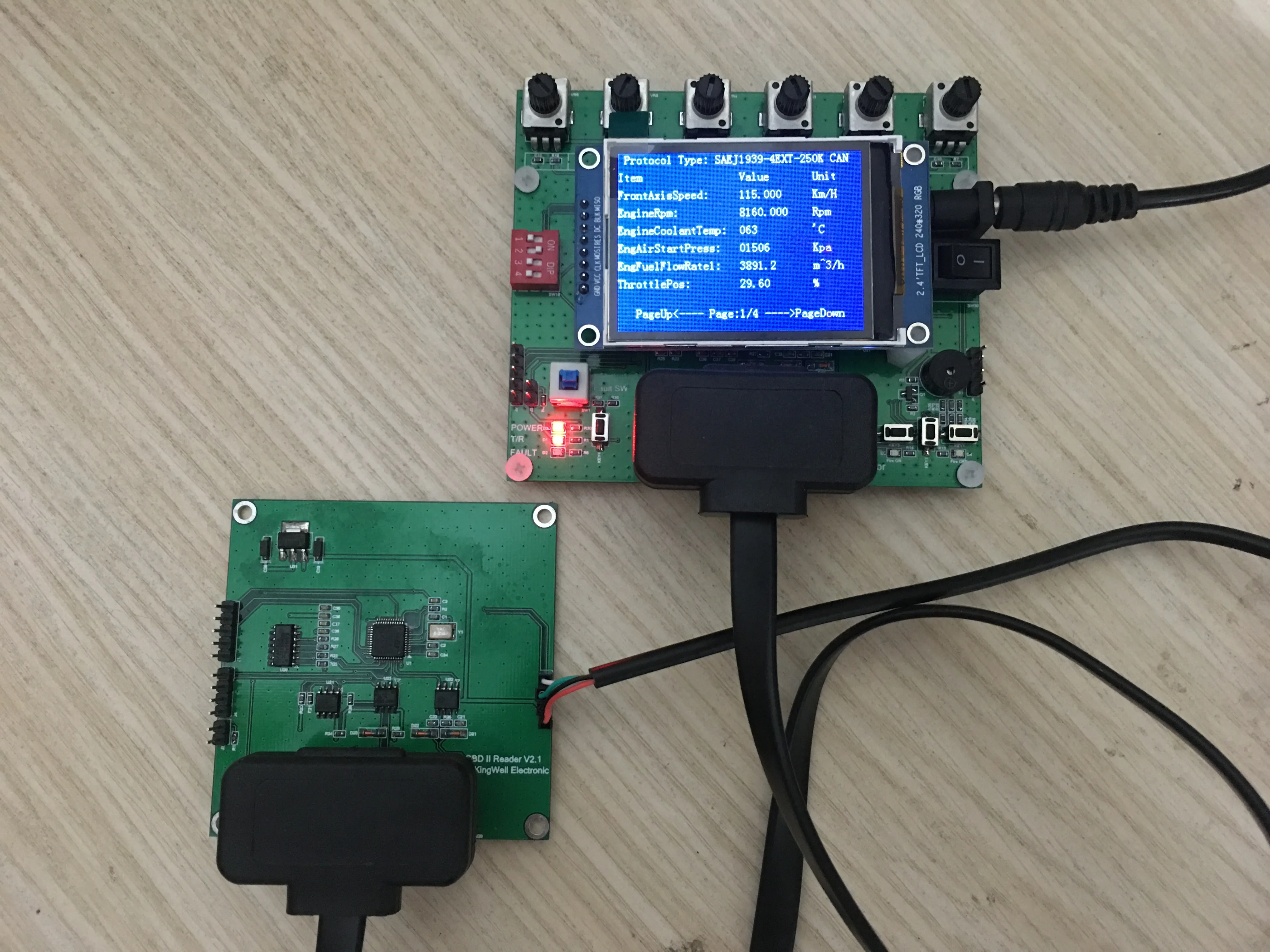

2> тестовая ситуация

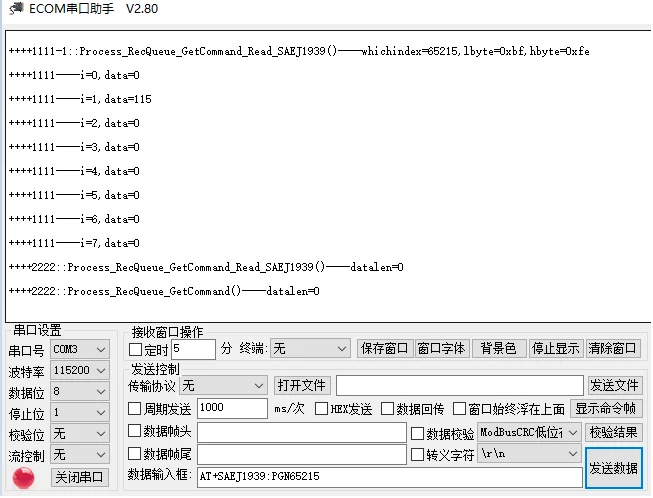

(1) считывание скорости передней оси с помощью последовательной команды

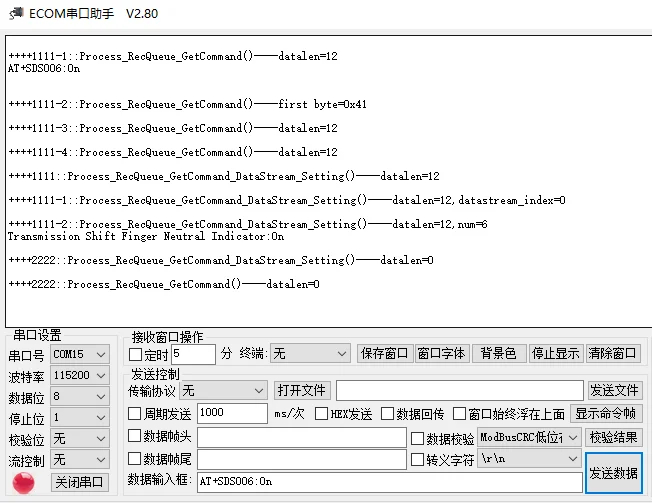

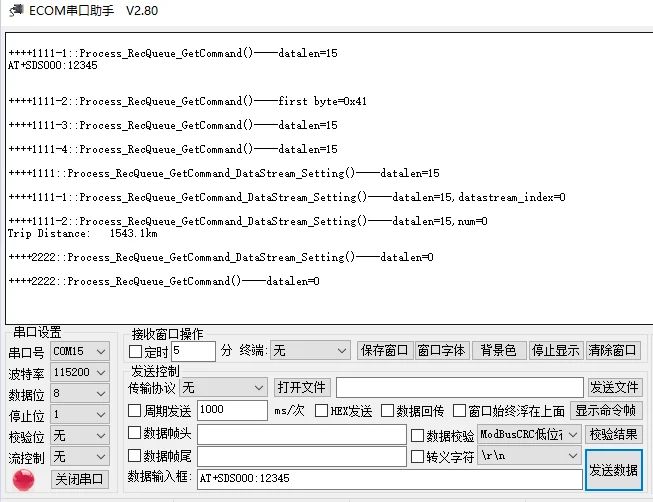

(2) набор цифрового количества/аналогового количества через последовательную команду
