Симулятор бортовой диагностики автомобиляэмулятор ЭБУ 0,96 дюймовый OLED-экран поддерживает J1939

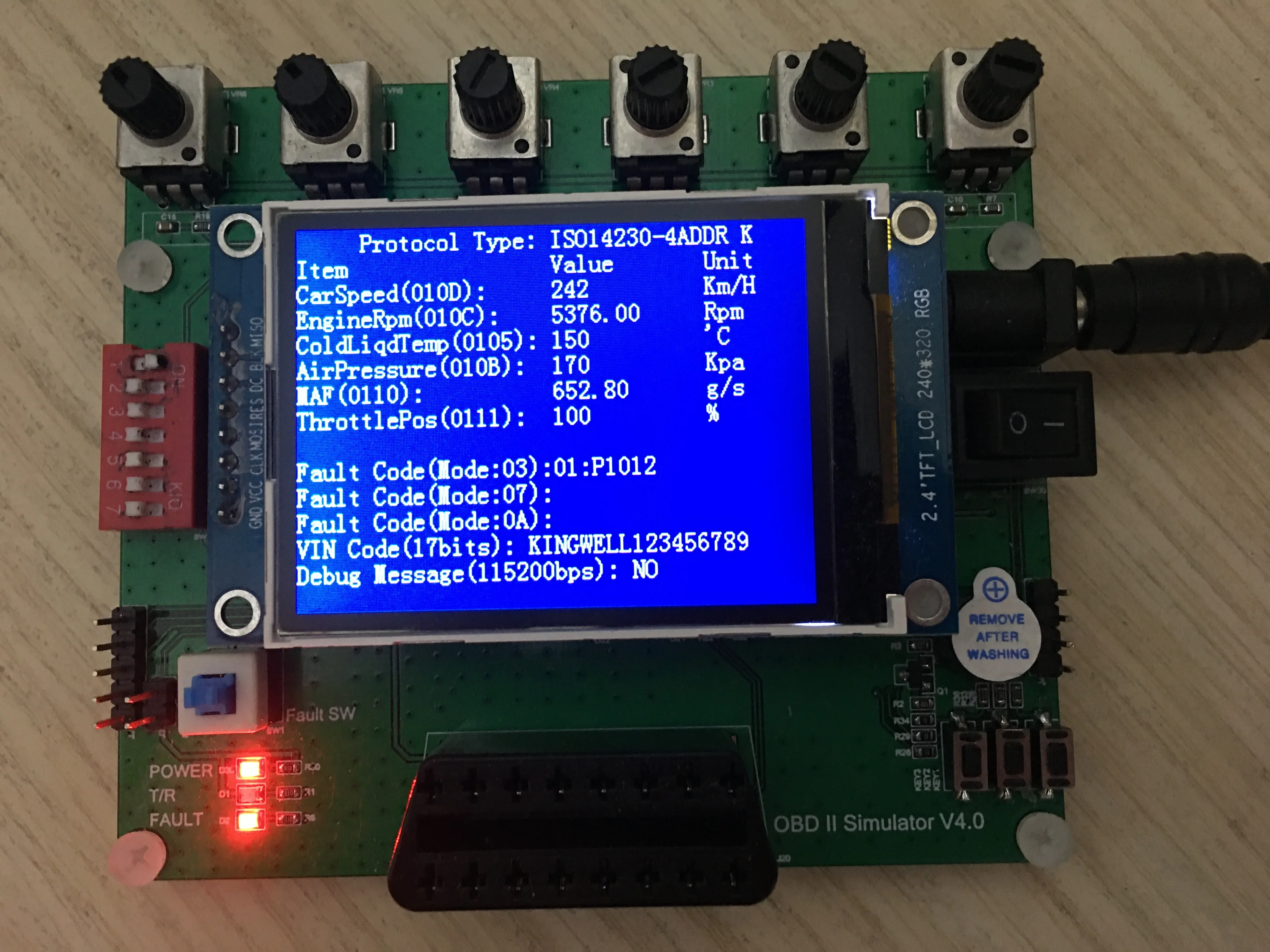

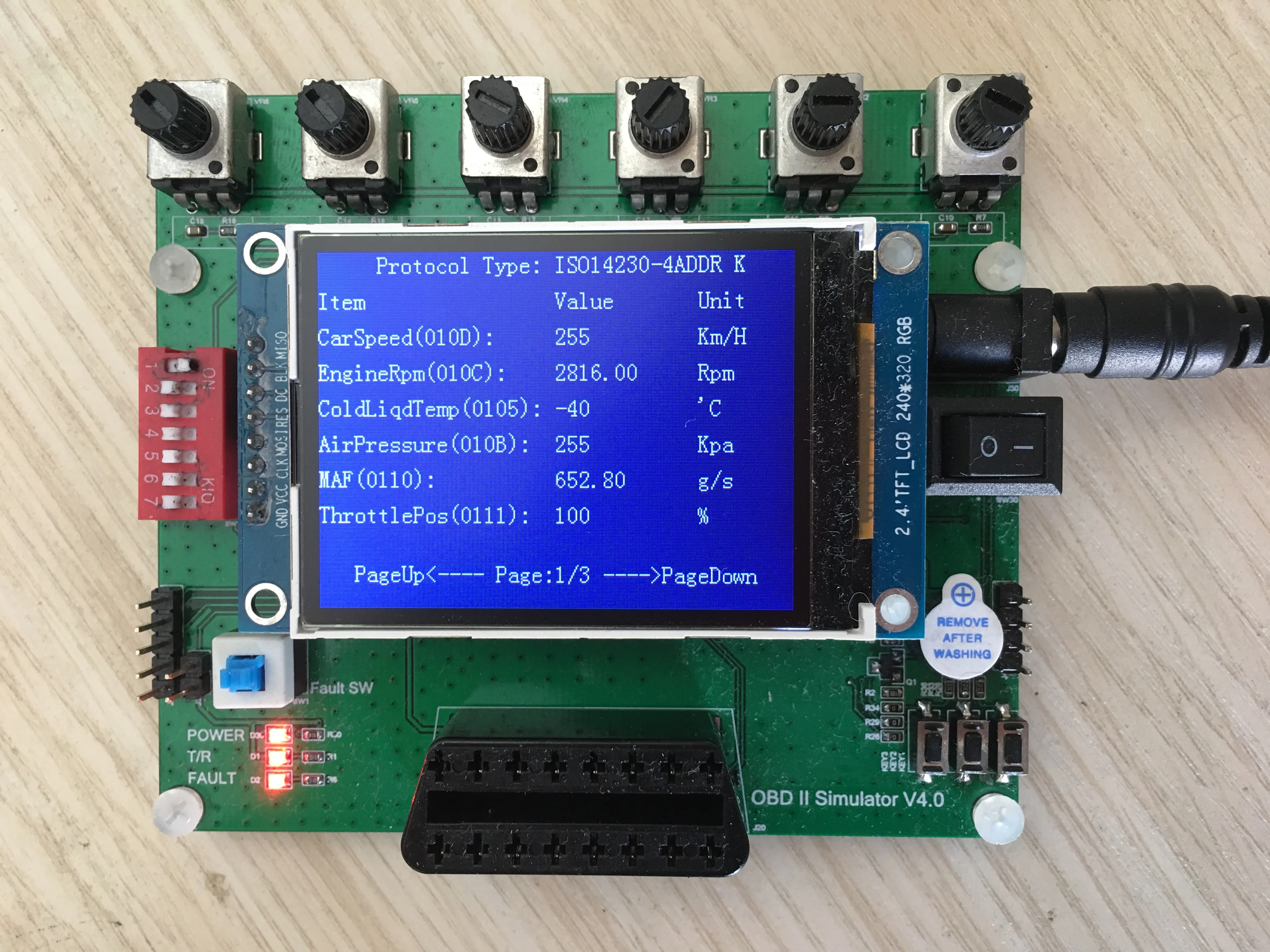

Тип 1: 0,96 дюйма OLED маленький размер экрана _ 128*64

Тип 2: 0,96 дюймовый OLED маленький размер экрана _ поддерживает J1939

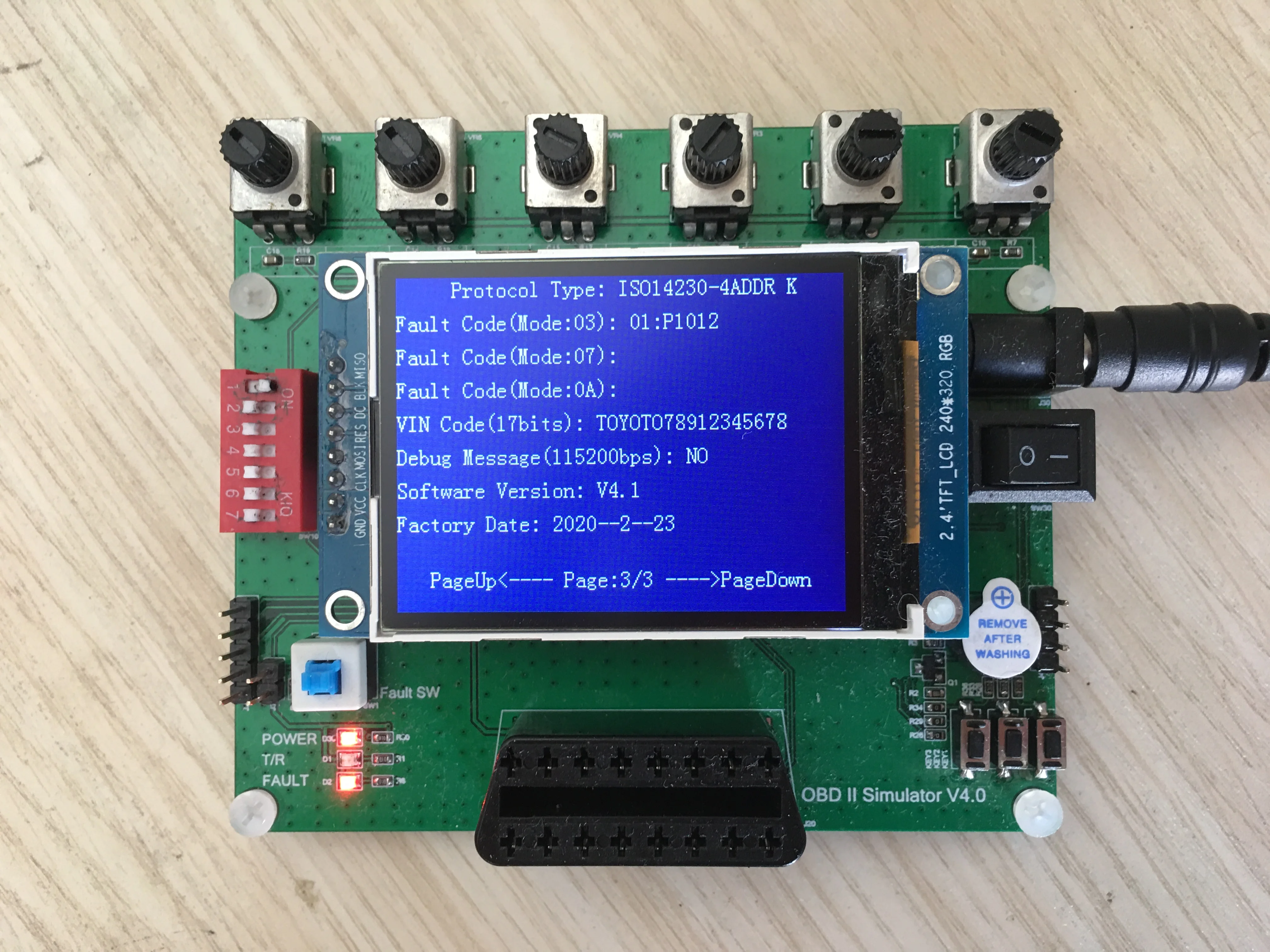

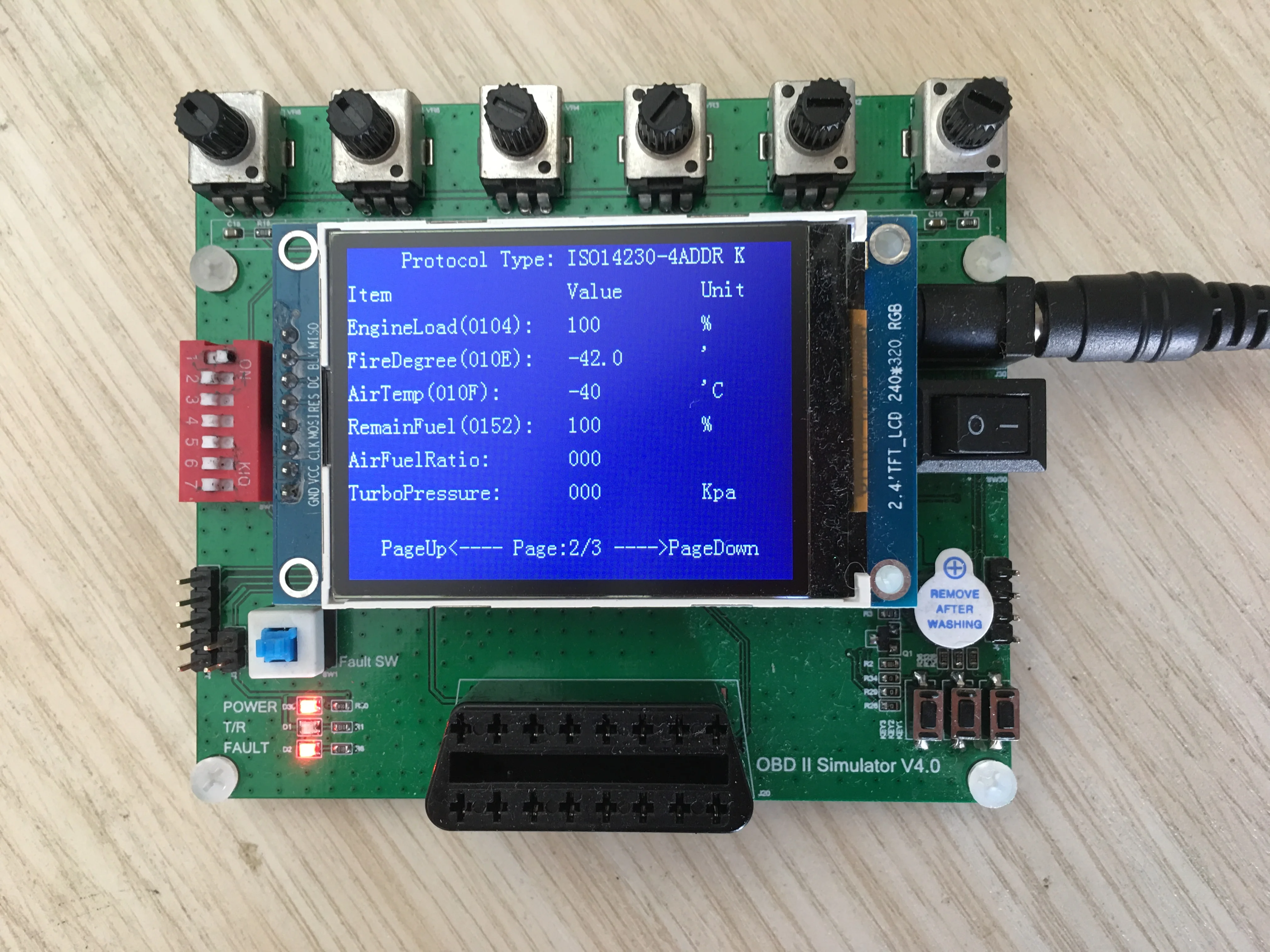

Тип 3: 2,4-дюймовый TFT Мульти-сенсорный экран Спецификация _ 320*240

Тип 4: 2,4-дюймовый TFT Мульти-сенсорный экран Спецификация _ поддерживает J1939

Тип 5: 2,4-дюймовый TFT Мульти-сенсорный экран Спецификация _ автоматический переход и изменения

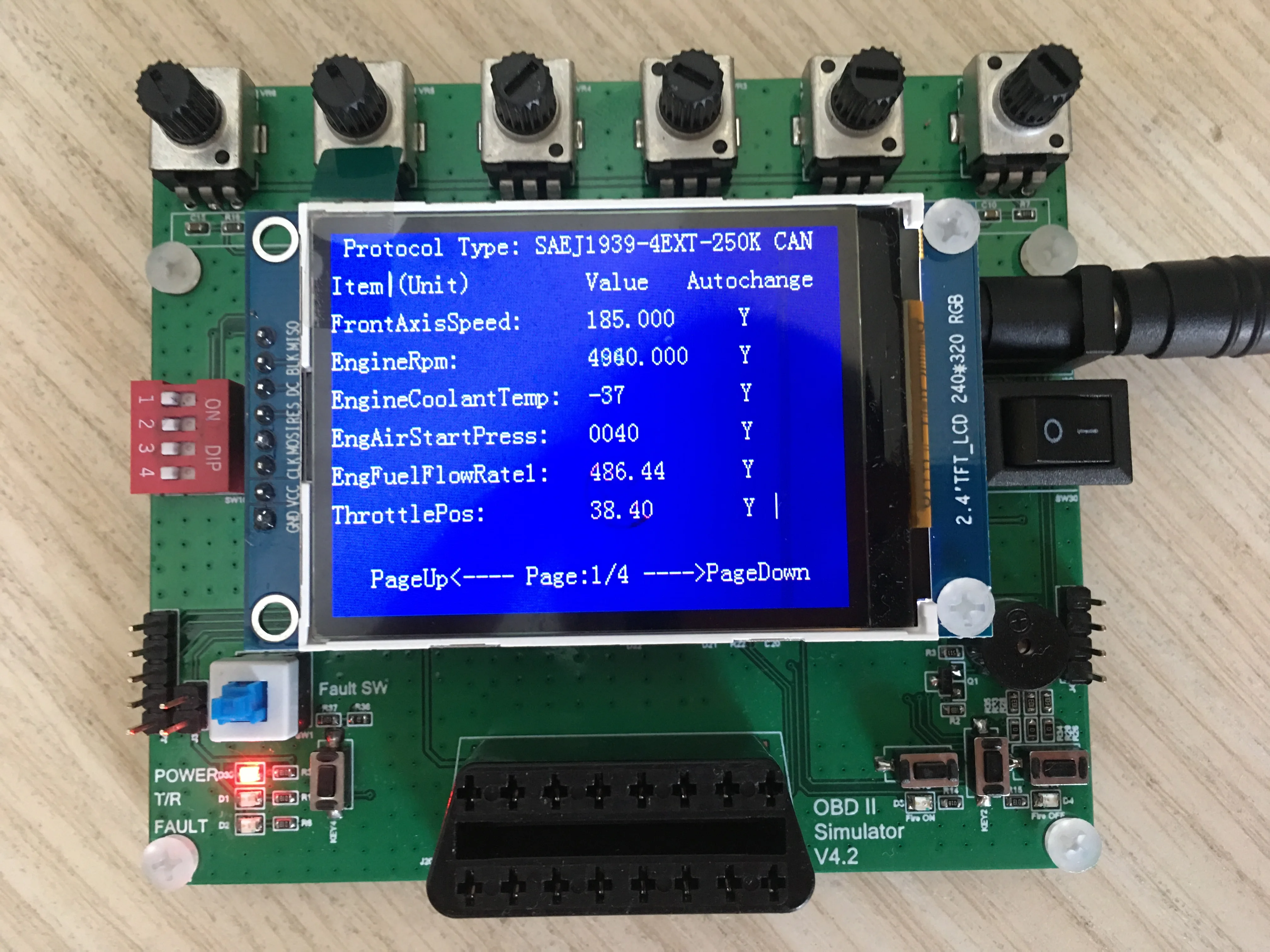

Тип 6: 2,4-дюймовый TFT Мульти-сенсорный экран Спецификация _ прыгать и менять J1939

Описание:

OBD симулятор транспортного средства-это симулятор, имитирующий протокол OBD шины транспортного средства. С динамическим моделированием, в режиме реального времени ЖК-дисплей основных параметров функции, очень удобно и практично!

Поддерживает моделирование различных протоколов стандартов интерфейса, которые могут быть гибко переключены между различными протоколами путем набора кода

Обеспечивает более 150 имитационных данных в реальном времени, близко к реальной окружающей среде автомобиля, может позволить вам экономить топливо и автомобиль

Поддерживает изменение и сохранение номера кадра, а также моделирование трех кодов неисправностей

Обеспечивает от 220 В до 12 В адаптер питания, так что имитация окружающей среды может более реалистично приблизить реальную окружающую среду автомобиля

Стандартная посылка-(1 OBD simulator 1 12V адаптер питания 1 отладка последовательного кабеля 1 12V автомобильное зарядное устройство кабель)

Более 7> характеристики конфигурации на ваш выбор

Основные характеристики:

Плата имеет чип LQFP48 STM32F103CBT6 (Flash:128 Кб, RAM:20 КБ), богатый интерфейс, мощную функцию, быструю скорость работы

OBD эмуляторы поддерживают следующие семь протоколов...

1 > ISO14230 addr - 4 K

2 > ISO14230-4 K hl

3 > ISO9141 addr - 2 K

4 > CAN ISO15765 - STD - 500 k

5 > ISO15765-4 ext - 500 k CAN

6 > CAN ISO15765 - STD - 250 k

7 > ISO15765-4 ext - 250 k CAN

Наш OBD симулятор является пассивным блоком, который имитирует данные OBD в автомобиле. Перед возвратом всех типов данных параметров необходимо выполнить команду. Если вы хотите купить данные, которые используются для имитации вашего автомобиля, вы должны сначала понять формат OBD протокола вашего автомобиля, прежде чем вы решите!

Если протокол OBD вашего автомобиля поддерживается нашим OBD симулятором, вы можете купить его. Если вы покупаете его, вы можете имитировать его, и вы можете использовать его. Пожалуйста, имейте это в виду!

4. Аппаратные средства бортового БД симулятора

1>OBD симулятор

1 >12V адаптер питания

3> на основе чипа PL2303HX последовательная линия отладки 1

5. Бортовой OBD симулятор данных программного обеспечения

1. Rar-включая руководство по эксплуатации последовательного порта и бортовое руководство по разработке PID

2. Данные устройства, используемые в транспортном БД симуляторе. Rar

3. Бортовой OBD симулятор демонстрационная посылка программного обеспечения. Rar

4. PL2303HX драйвер чипа последовательного порта на транспортном средстве OBD simulator. Rar

5. Различные протоколы OBD для транспортного средства OBD simulator. Rar

Общие характеристики

1> Общая схема

2>ELM327 использование

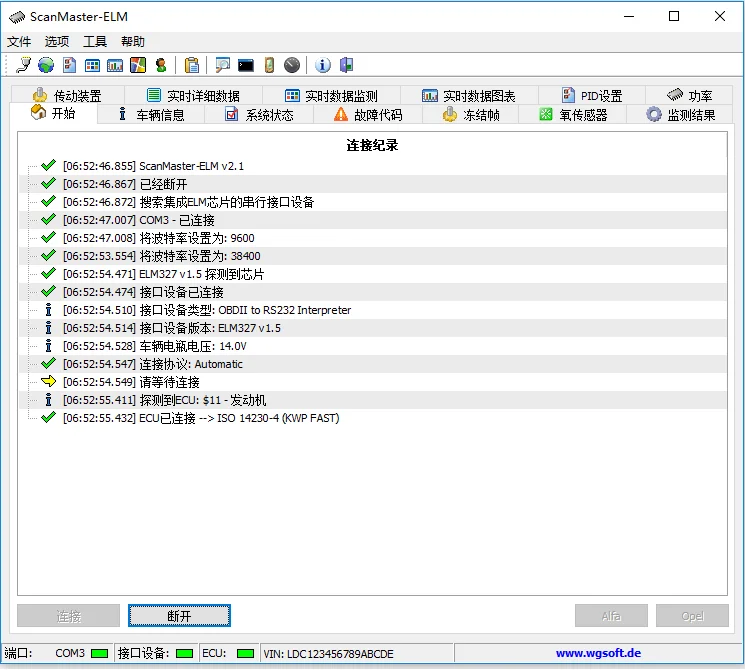

(1) нормальное состояние первого подключения протокола. BMP

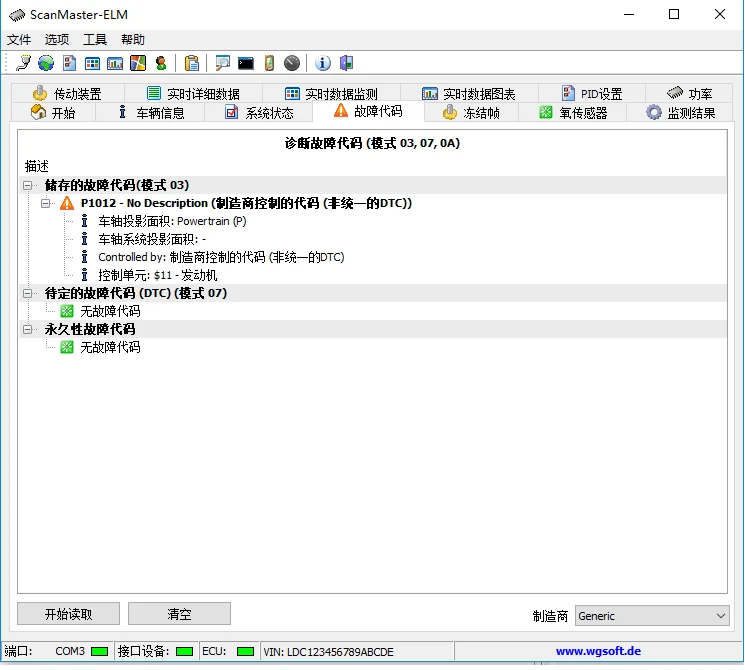

(2) нормальное состояние первого протокола подключения _ код ошибки. BMP

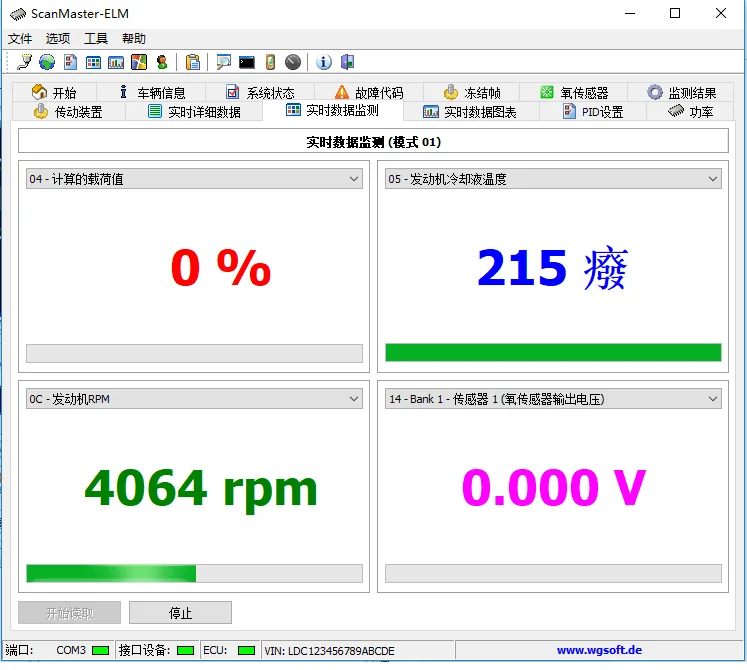

(3) нормальное состояние первого подключения протокола _ мониторинг данных в реальном времени. BMP

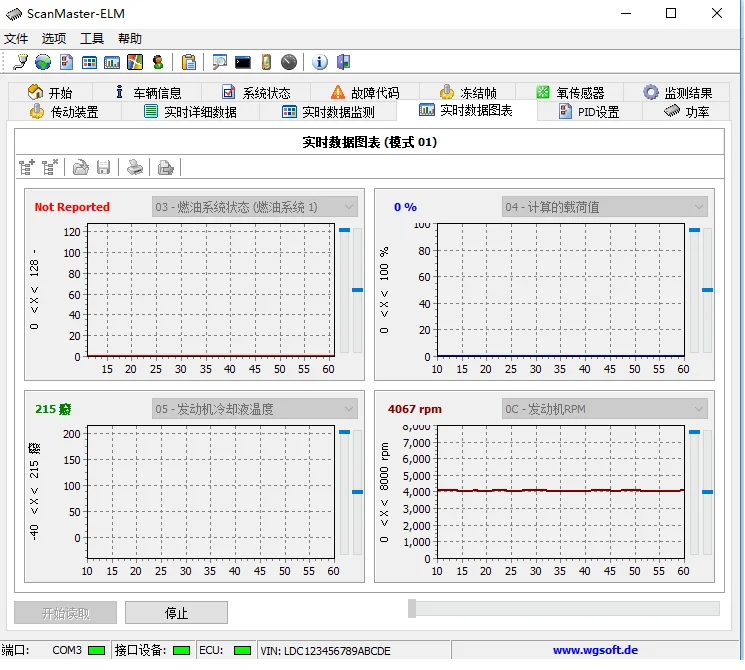

(4) нормальное соединение первого протокола _ в реальном времени диаграмма данных. BMP

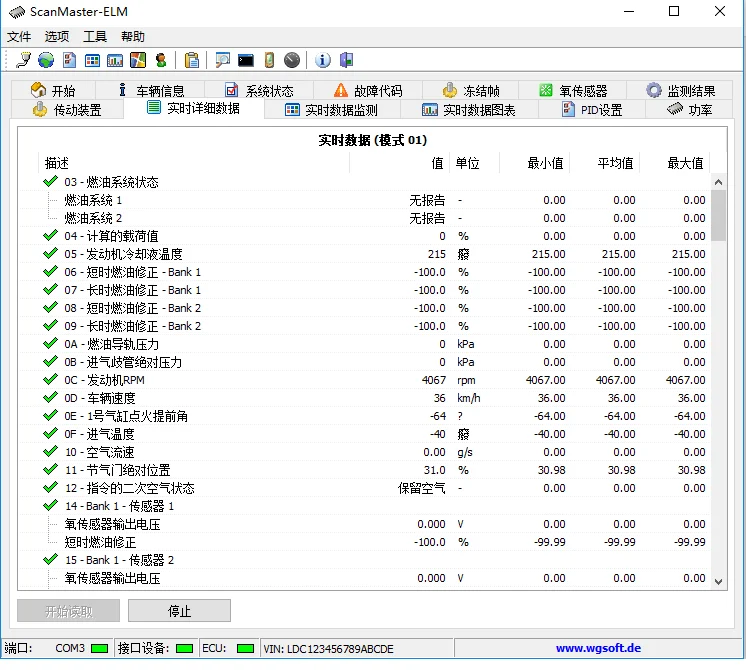

(5) нормальное соединение первого протокола _ подробные данные в реальном времени. BMP

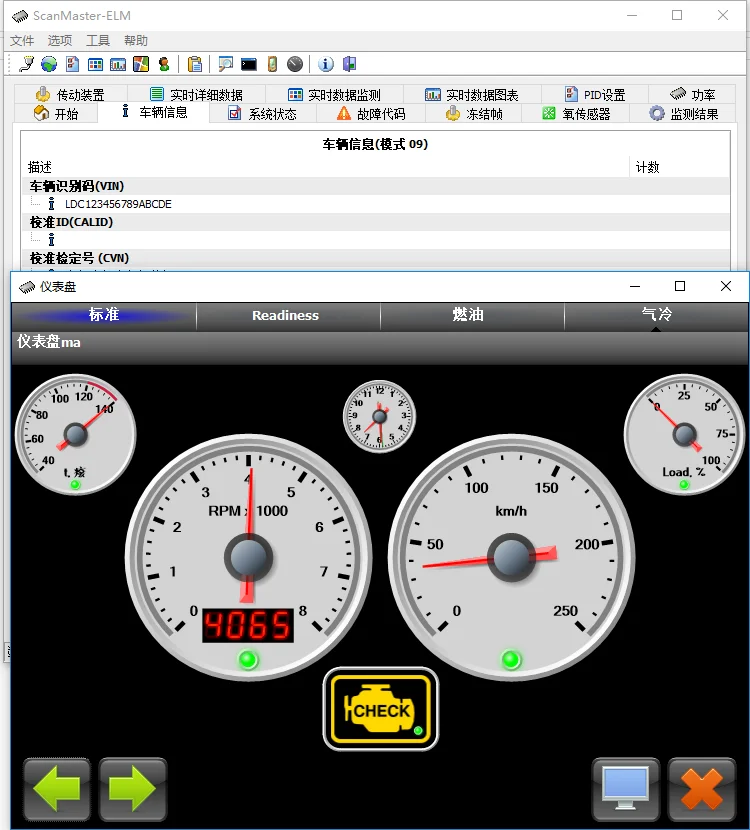

(6) нормальное соединение первого протокола _ приборной панели. BMP

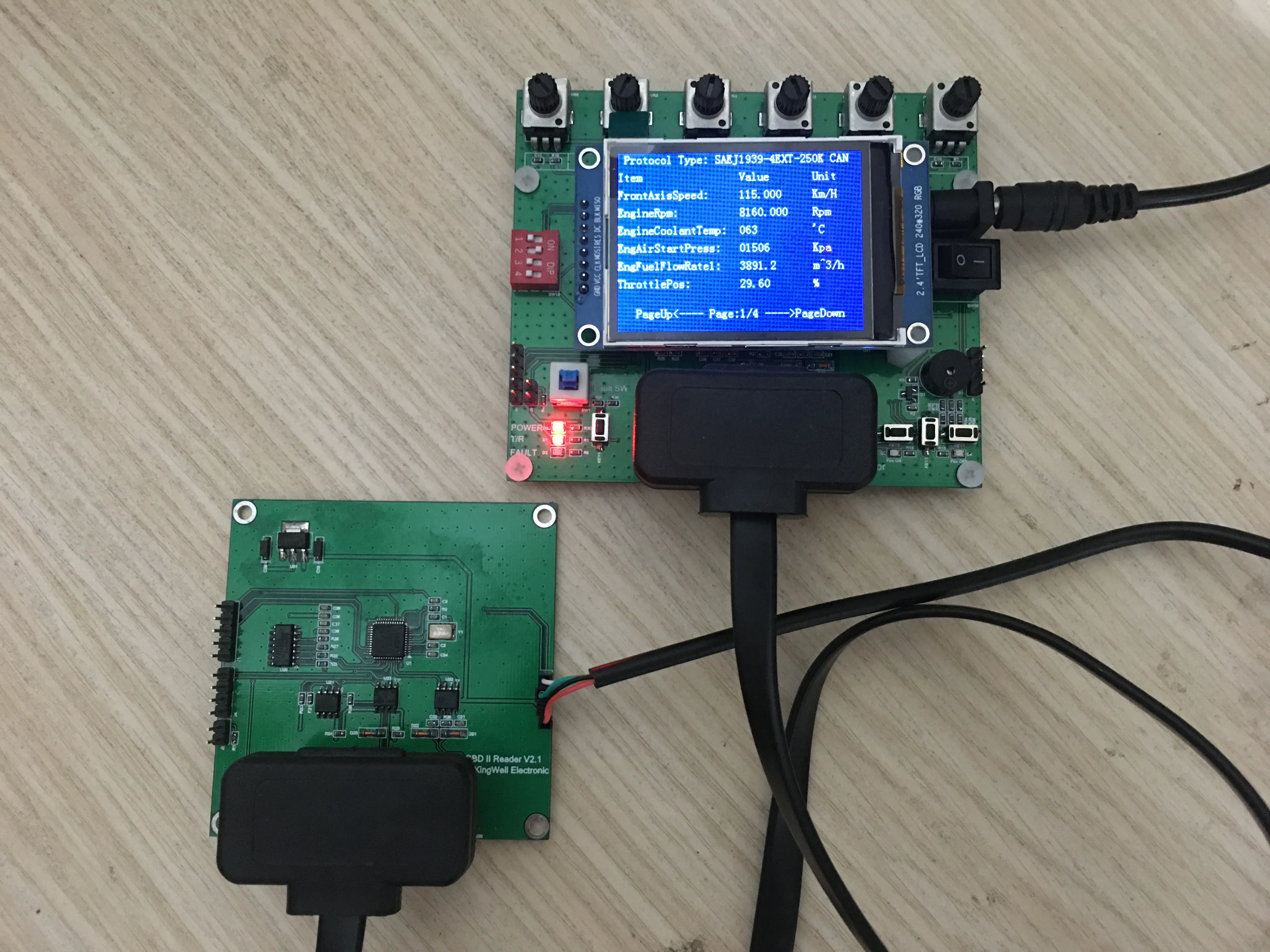

Наконец, SAEJ1939 протокол симулятор прилагается для чтения диаграммы скорости передней оси

\

Скорость передней оси, указанная на интерфейсе симулятора, составляет 115 км/ч

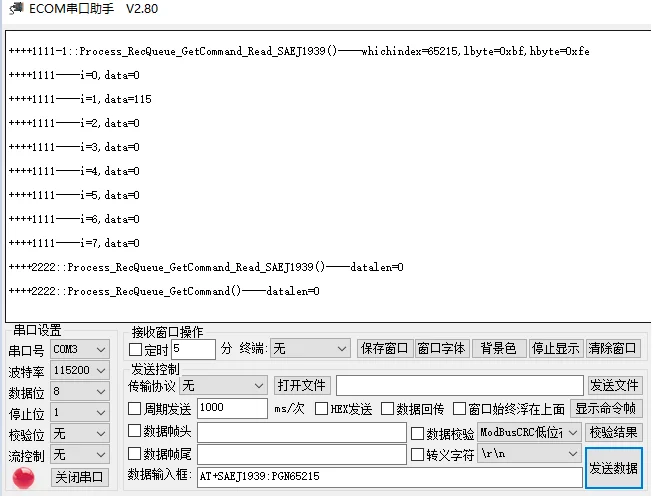

Через последовательную команду, чтобы прочитать значение 115, формула расчета скорости передней оси ясна, так что Покажите, что чтение правильное!

Скорость-0 и 1 байт; А именно: скорость = (данные [1]<8 данных [0])/256
