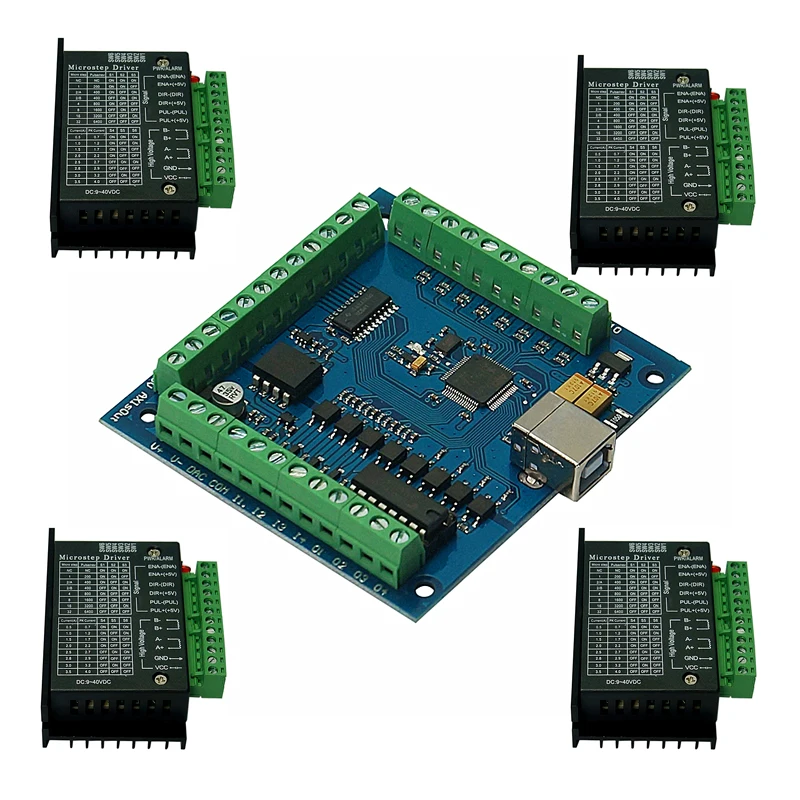

Плата драйвера шагового двигателя, 4 шт., плавное движение, 4 оси, USB, плата контроллера ЧПУ, MACH3 12-24 В, 100KH

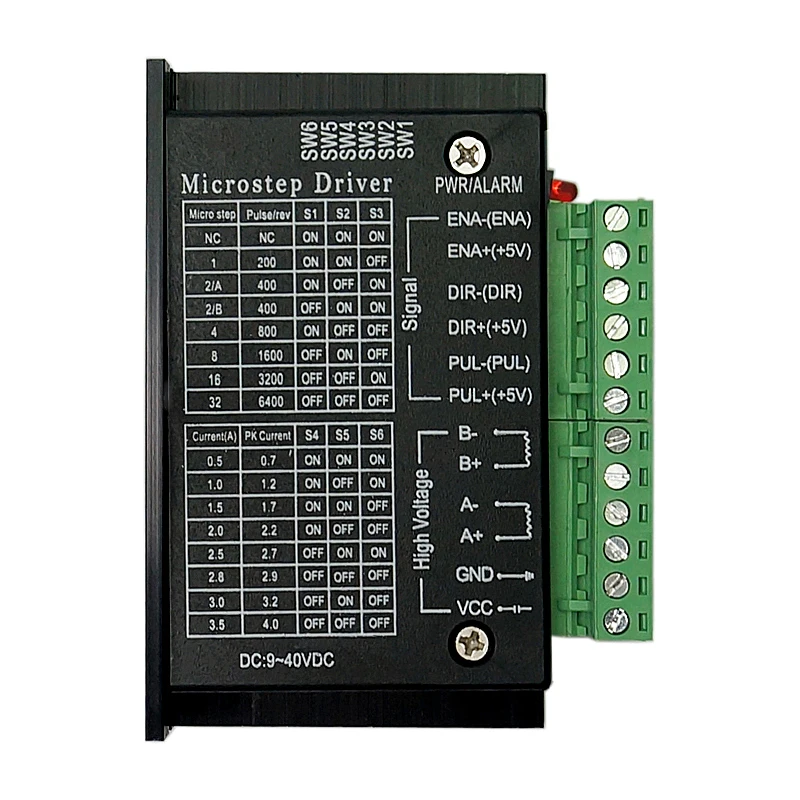

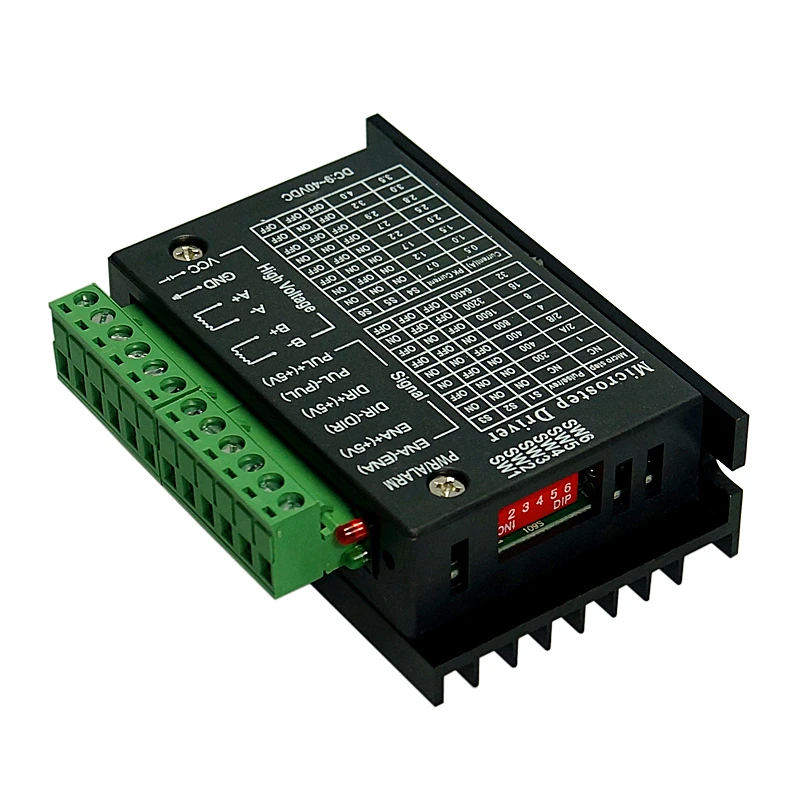

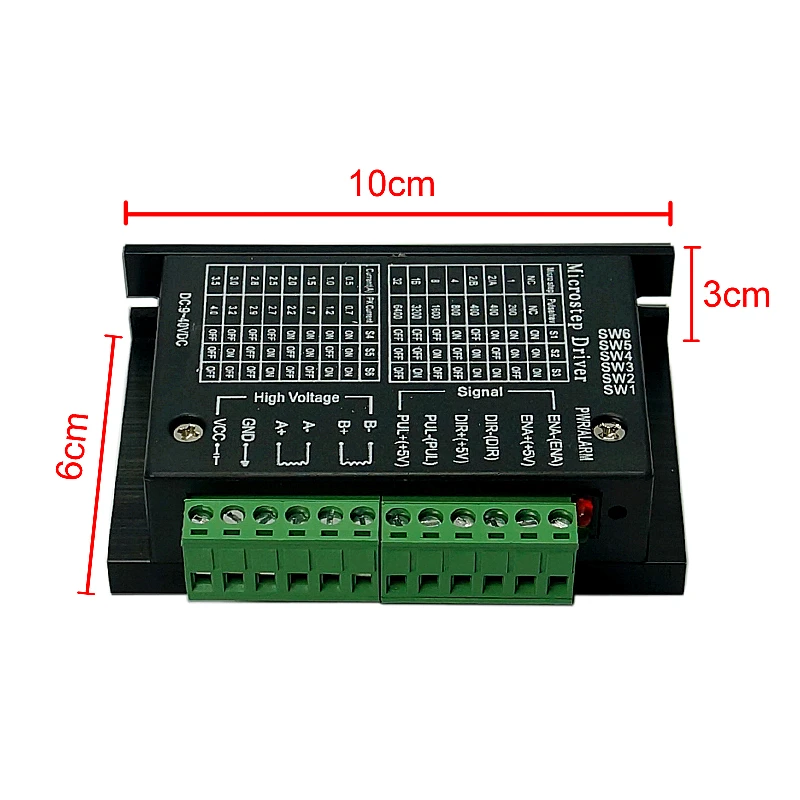

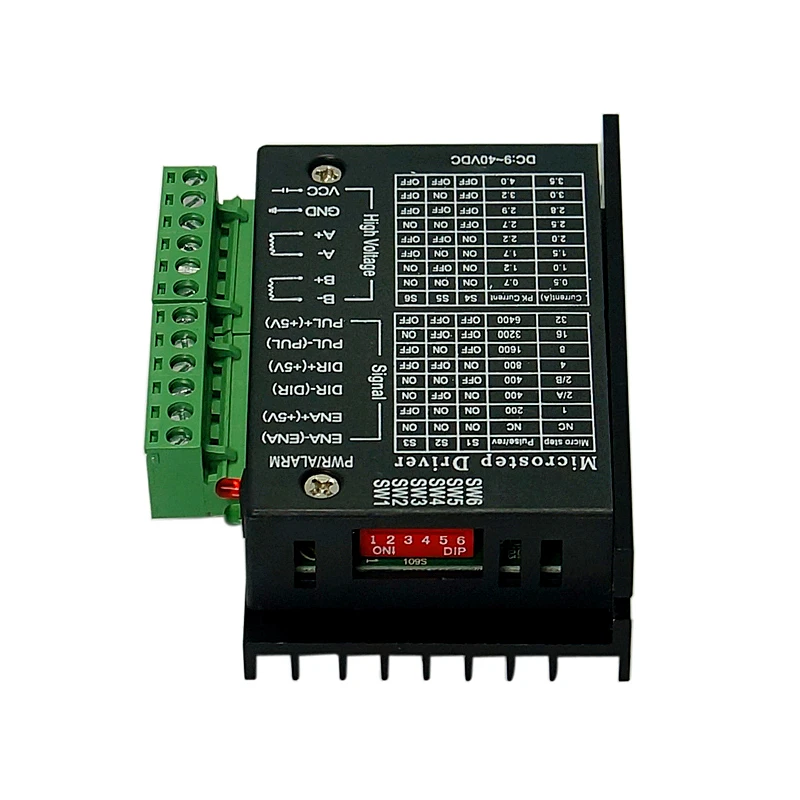

Этот диск представляет собой модернизированную версию TB6600, распад увеличения до 32 сегментов для целей высокой сегментации. Подходящий шаговый двигатель: 42,57,86 Тип 2-фазных 4-фазных (4-проводная 6-проводная линия 8)

1, источник питания постоянного тока 9-42 В;

2, H-мост биполярный с постоянно-фазным потоком;

3. Максимальный выходной ток 4,0 А, восемь дополнительных;

4. Доступно до 32 сегментов шести подрежимов;

5. Входной сигнал имеет высокоскоростную оптическую изоляцию;

6. Стандартный одноимпульсный интерфейс общего анода;

7. Функция автономного удержания;

8. Полузакрытое шасси может вместить более требовательные условия;

9. Обеспечивает полуавтоматическую функцию блокировки тока;

10. Встроенная термозащита и защита от перегрузки.

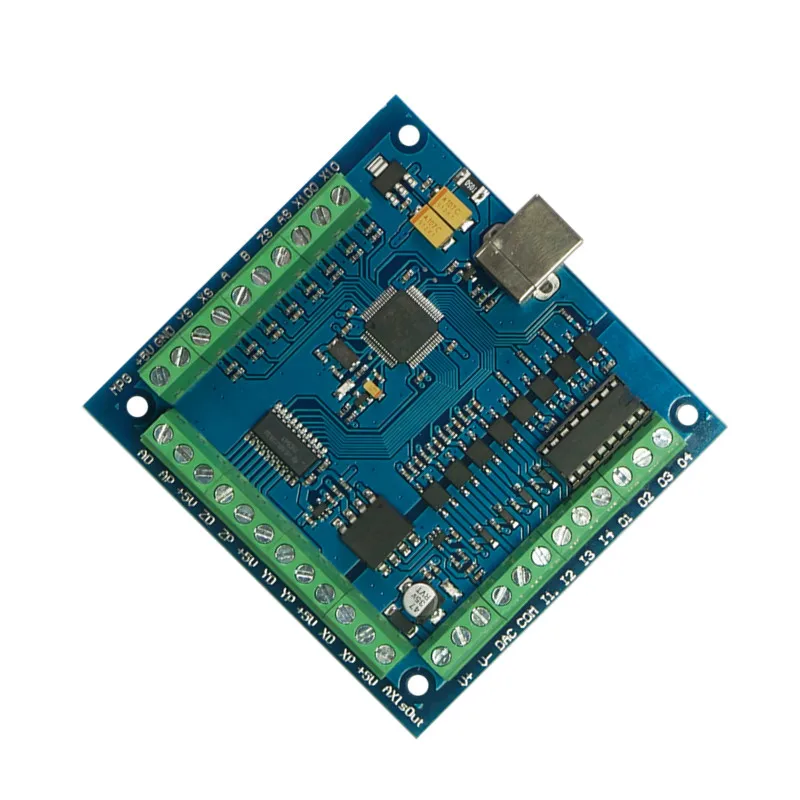

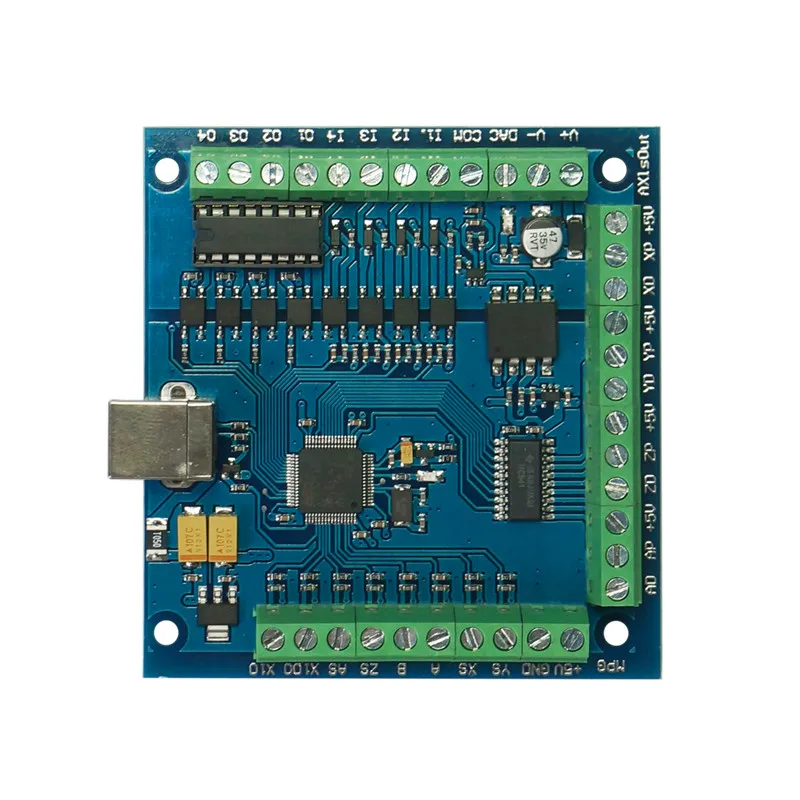

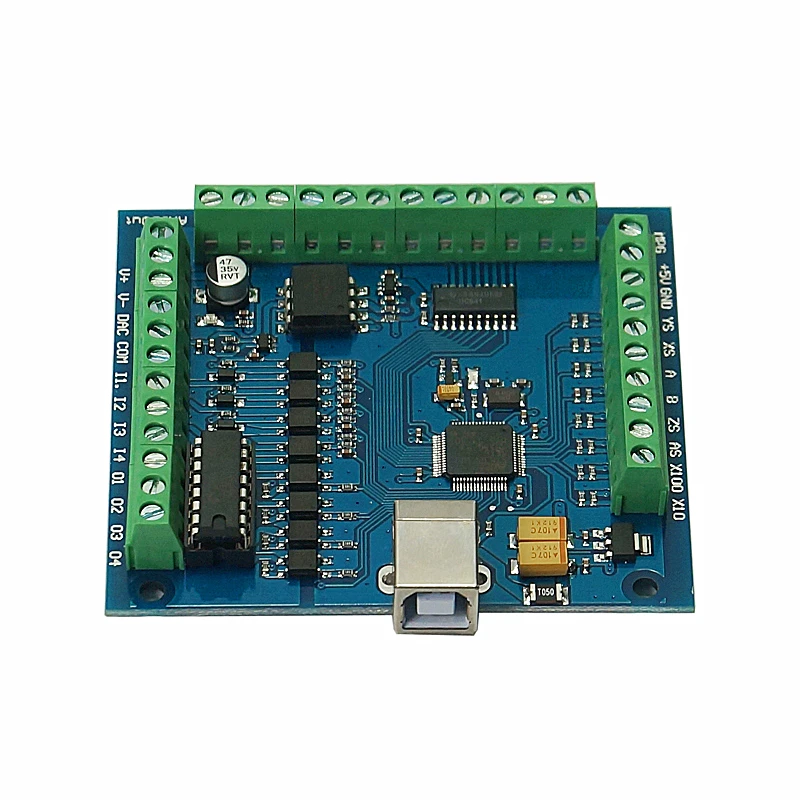

1. Поддержка 4-осевой связи, вы можете подключить четыре привод шагового двигателя или сервопривода;

2. Максимальная частота шагового импульса составляет 100 кГц, что подходит для сервопривода или шагового двигателя;

3. Поддержка автоматического датчика

4. Поддержка аварийного входа

5. Поддержка концевого выключателя

6. Поддержка подключения электронного маховика

7. Необходимо использовать внешний источник питания 24 В постоянного тока для изоляции USB и внешнего порта, а также сделать систему более стабильной.

8. Имея выходной порт 0-10 В, вы можете использовать программное обеспечение mach3 для управления скоростью двигателя шпинделя.

9. 4 универсальных входа, вы можете подключить концевой выключатель, выключатель estop, переключатель датчика, обратно в ноль и другое устройство

10. 4 универсальных изолированных выходного интерфейса релейного привода, может управлять четырьмя реле для запуска шпинделя, прямого и обратного вращения, насосами и другими устройствами;

11. 1 светодиод состояния, указывает на состояние подключения на плате.

Эта USB-карта управления движением имеет следующие преимущества: небольшой объем, простота в использовании, сильная защита от помех, нет необходимости устанавливать USB-драйверы, ее можно использовать после подключения компьютера. Подходит для всех версий Windows. Полностью поддерживает все версии Mach3.

Руководство пользователя на английском языке и программное обеспечение mach3 отправляются компакт-диском или по электронной почте

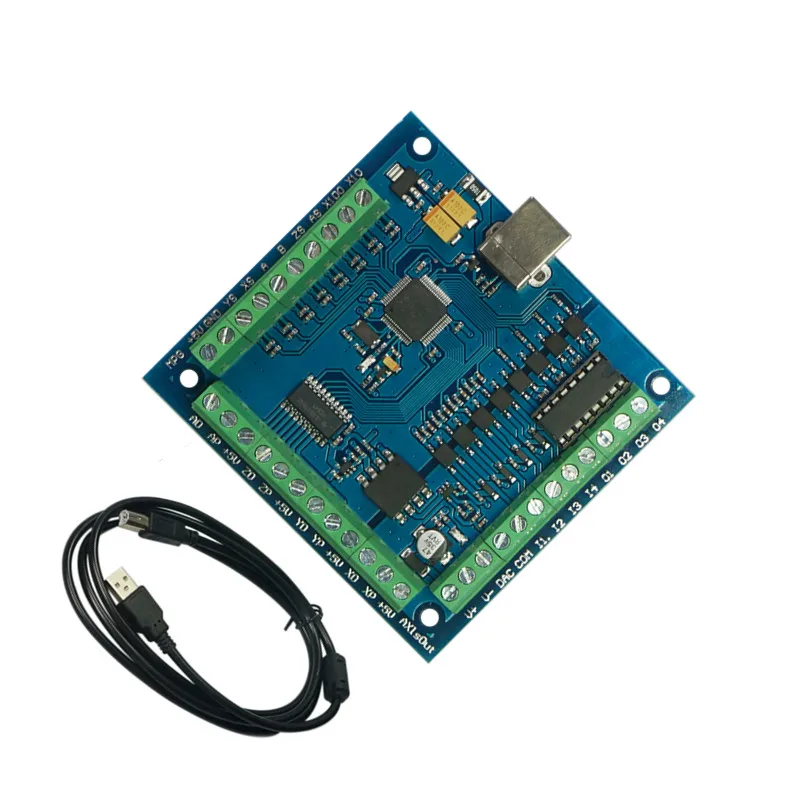

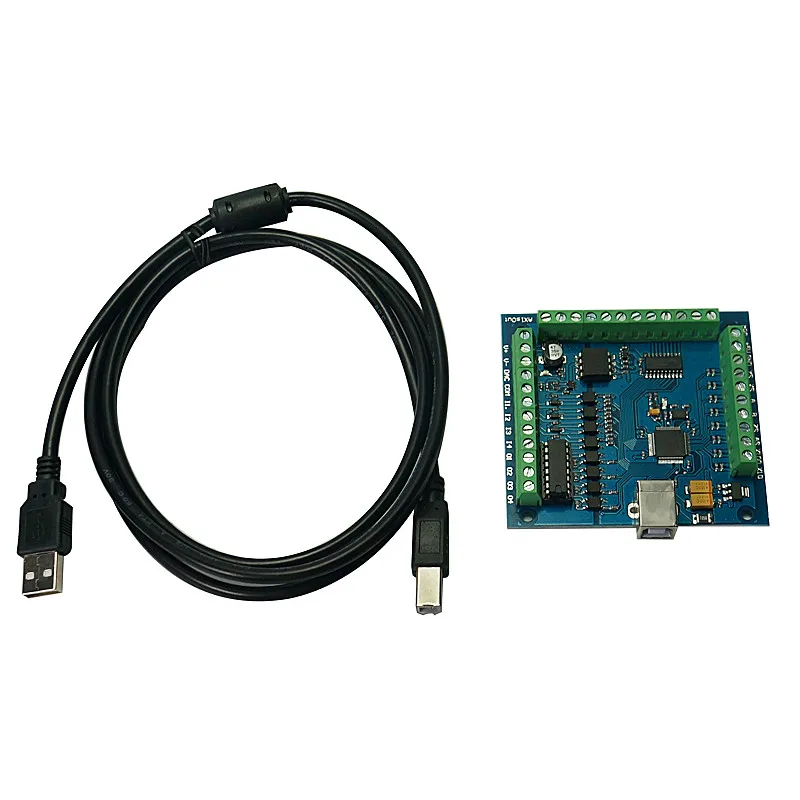

4-осевая USB-карта контроллера с ЧПУ Mach3, 1 шт., 100 кГц

1 х USB кабель

4 x Драйвер шагового двигателя TB6600
