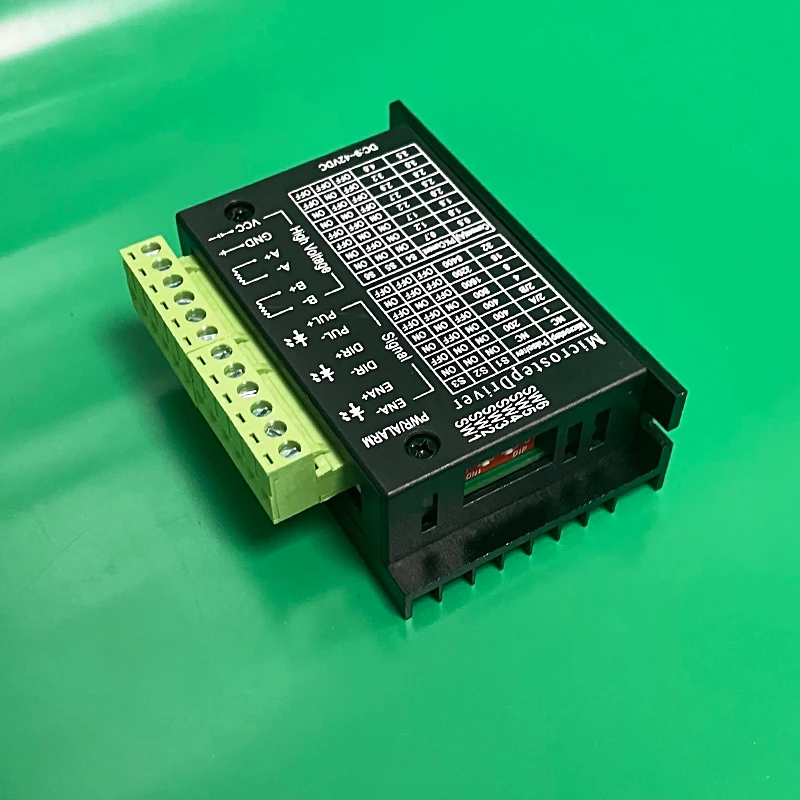

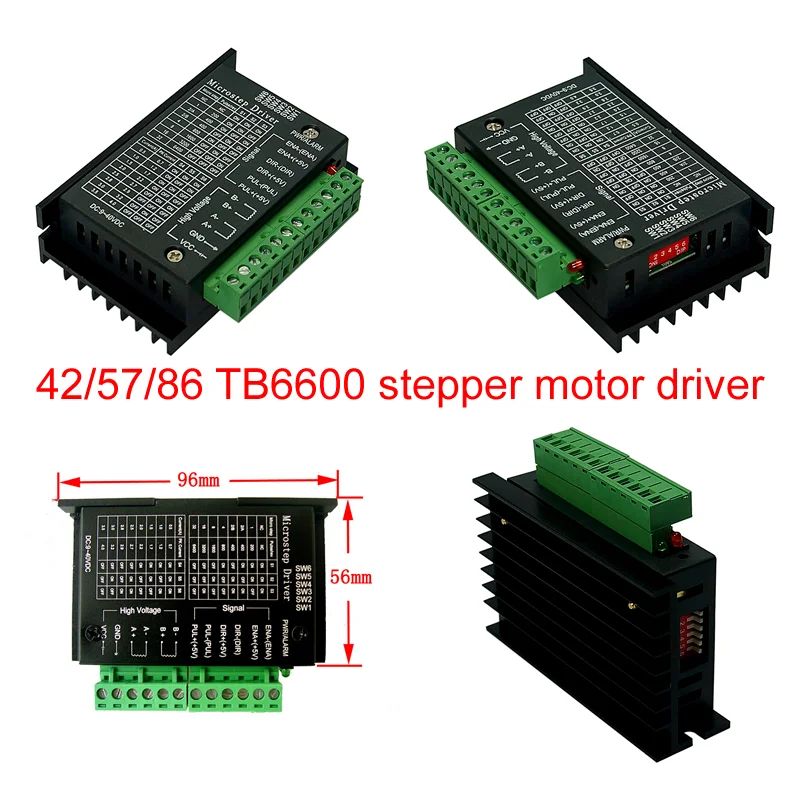

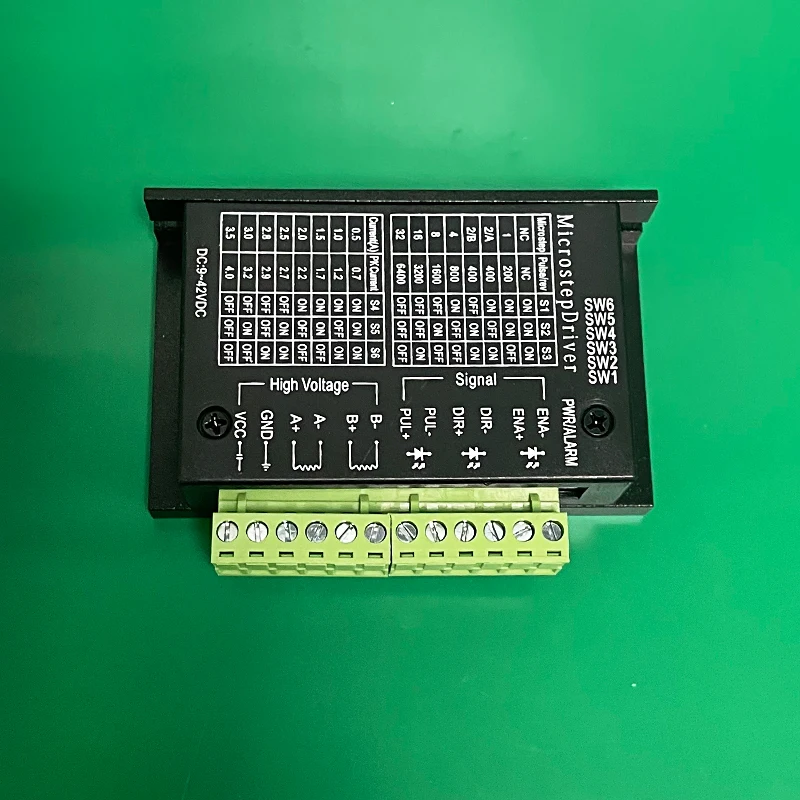

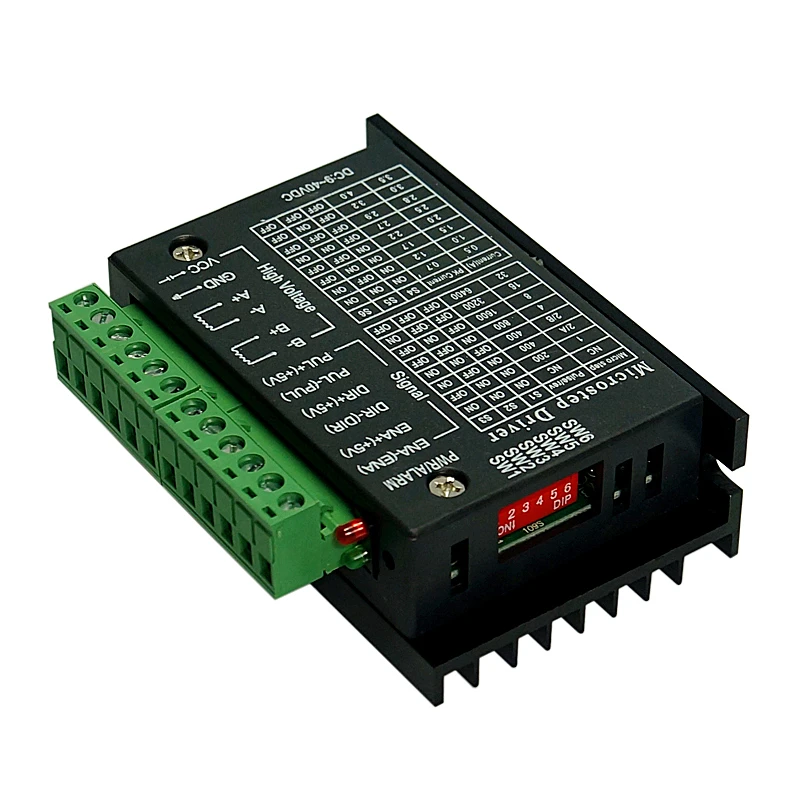

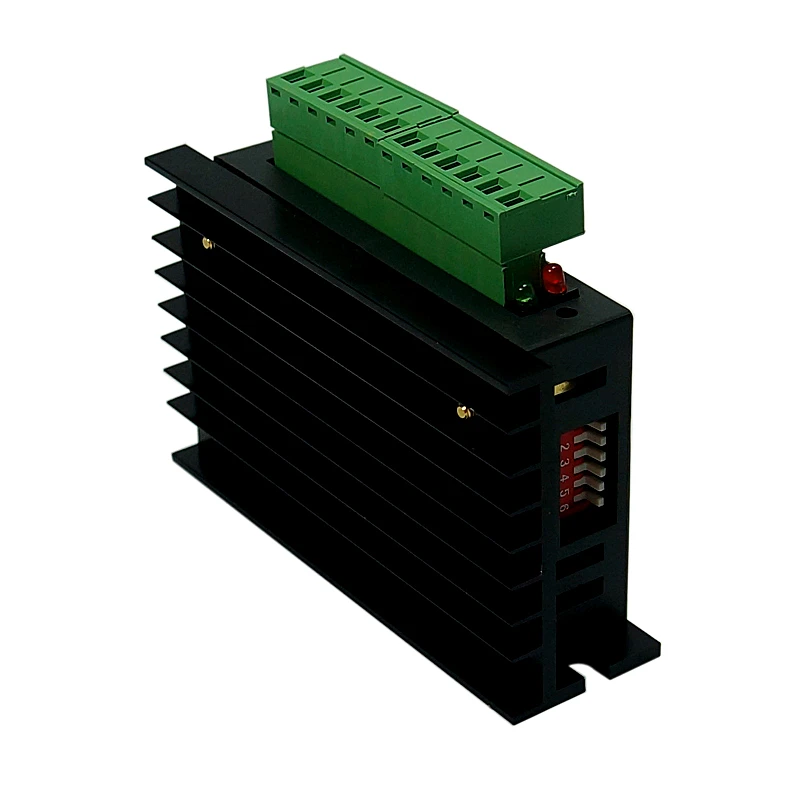

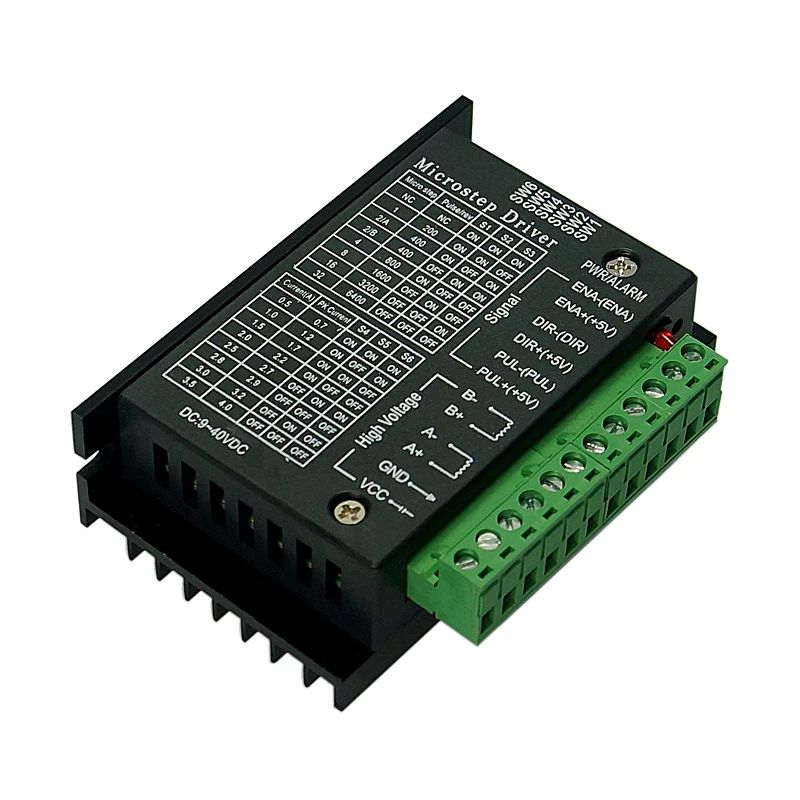

TB6600 Драйвер шагового двигателя Nema 23 Nema 34 425786 Nema17 32 сегмента А 42 В постоянного тока, гравировальный станок с ЧПУ, деревообрабатывающий фрезерный мини-станок, токарный станок

Почему стоит выбрать нас?1. Есть большой запас, сегодня покупатель размещает заказ, завтра мы отправим его!2. Оригинальное качество3. Посылка очень безопасна, она не может быть уничтожена при транспортировке

Характеристики:

Этот диск является обновленной версией TB6600, пробой роста до 32 сегментов,

Для целей высокой сегментации. Применимый шаговый двигатель: 42,57,86 типе 2-фазный 4 фазы (4-провод 6 провод линия 8)

Модернизированная версия TB6600-это драйвер, подходящий для двухфазного гибридного шагового двигателя 57/42 с фазовым током ниже 4.0A.

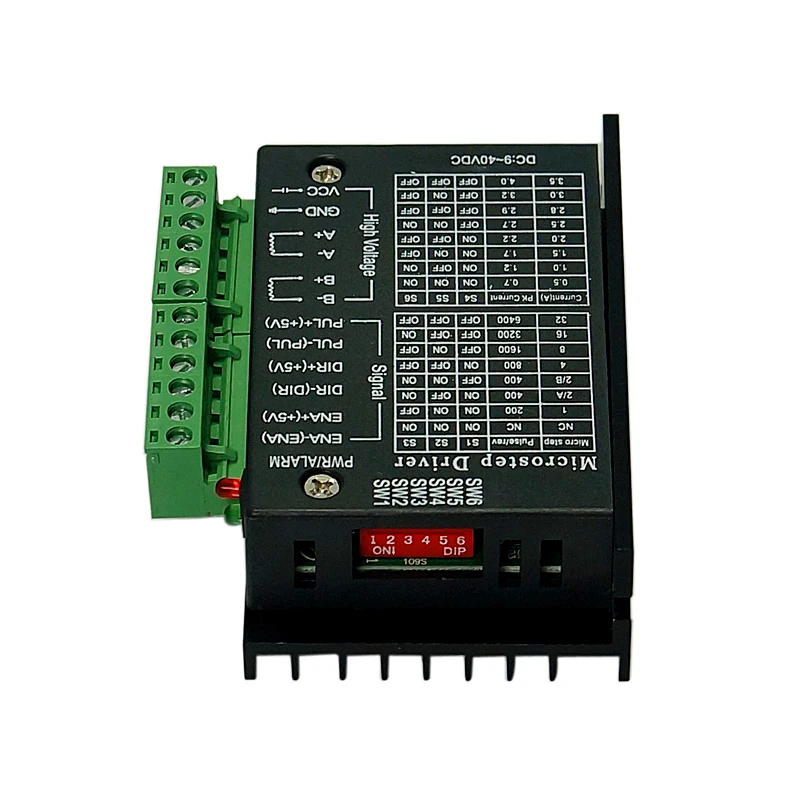

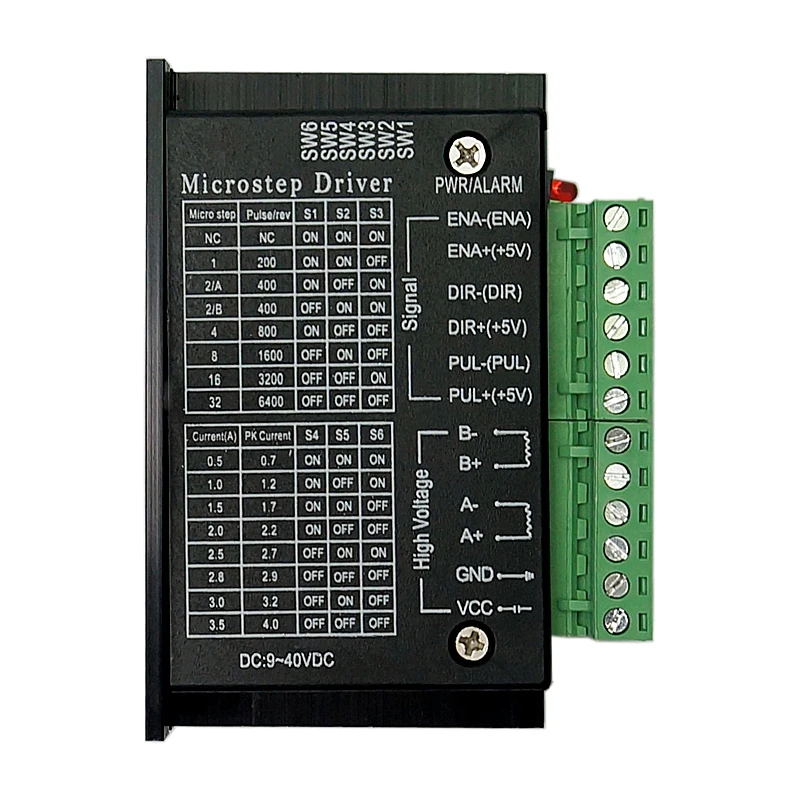

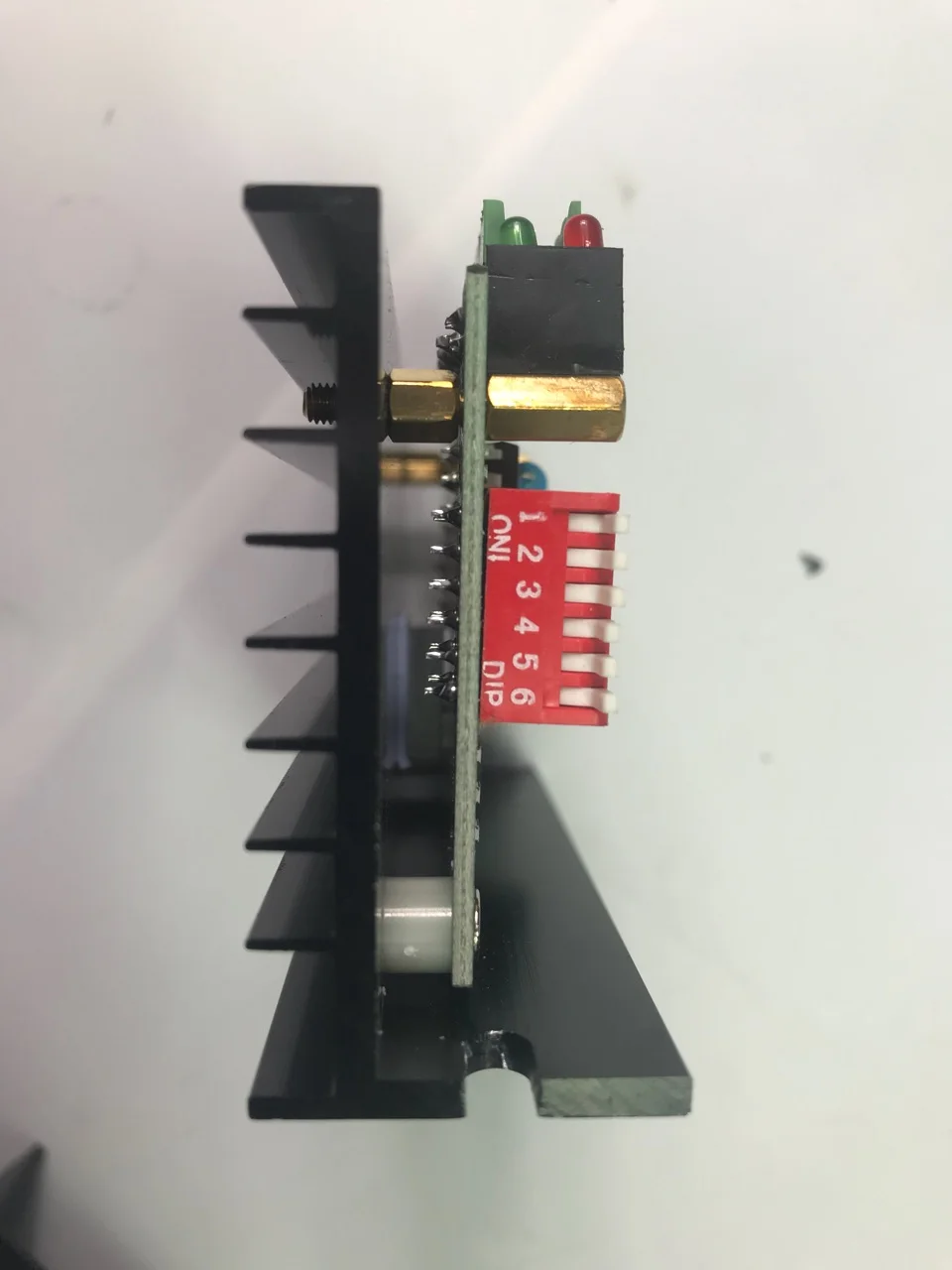

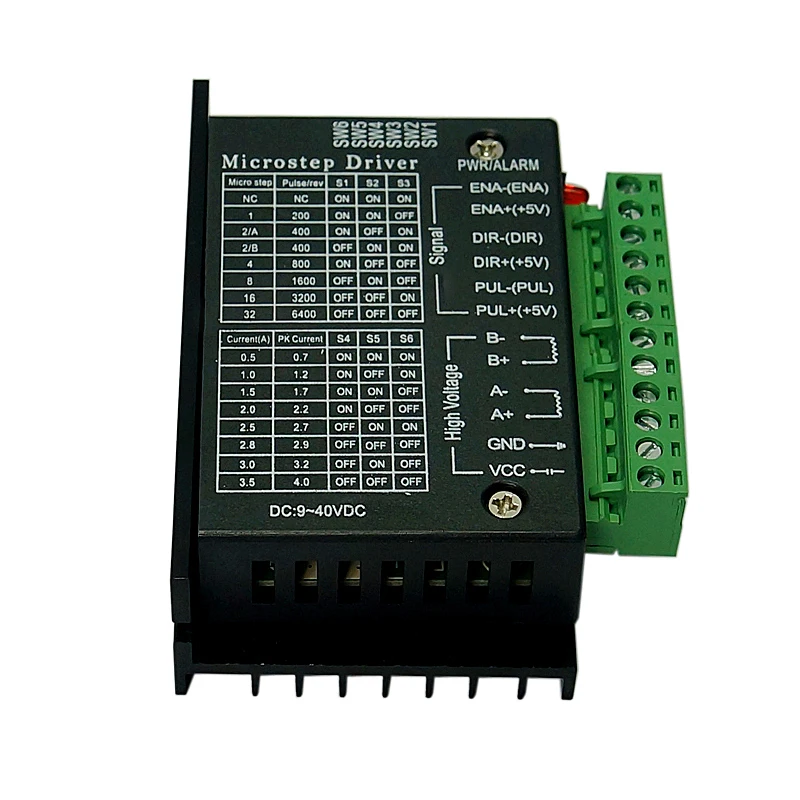

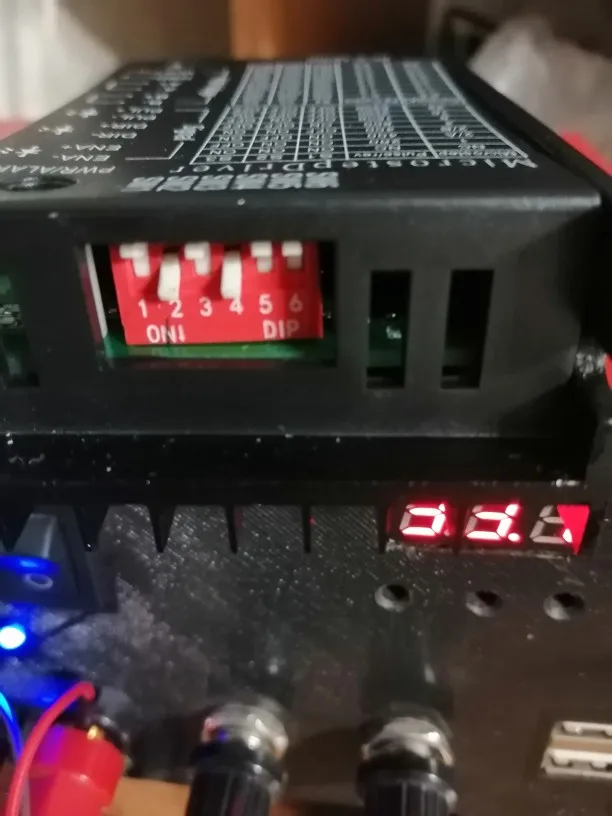

Набор 7 Виды подразделения (1/2A/2B/4/8/16/32) через 6-bit DIP-переключатель

И выходной ток 8 передач (0.5A/1.0A/1.5A/2.0A/2.5A/2.8A/3.0A/3.5A)

Широко используется в различных малых и средних автоматических оборудованиях и оборудовании,

Такие как: гравировальный станок, маркировочный станок, станок для резки, лазерное фото, плоттер, станок с ЧПУ, шлифовальный станок с кристаллами, автоматическое сборочное оборудование и т. д.

Лучший Объект применения-57 шаговых двигателей и 42 шаговых двигателей с крутящим моментом 1,8н. М и ниже.

Особенности:

1. Источник питания постоянного тока 9-42 в, источник питания 12-30 в является лучшим

2. Контроль сигнала входное напряжение 3,3-24V Универсальный (без шнура сопротивление по запросу)

3. Погрешность деления 1-32

4. Выходной пиковый ток 4.0A

5. H-bridge биполярный привод постоянного тока

6. Высокая скорость изоляции оптопары входного сигнала

7. Встроенная температурная защита и защита от перегрузки по току

8. Автоматический половинный поток для уменьшения тепловыделения

9. Функция оптимизации шума двигателя

10. Маленький размер, экономит место

Некоторые основные вопросы:

1. Вопрос: Как я могу начать работу как можно скорее при использовании этого шагового драйвера в первый раз?

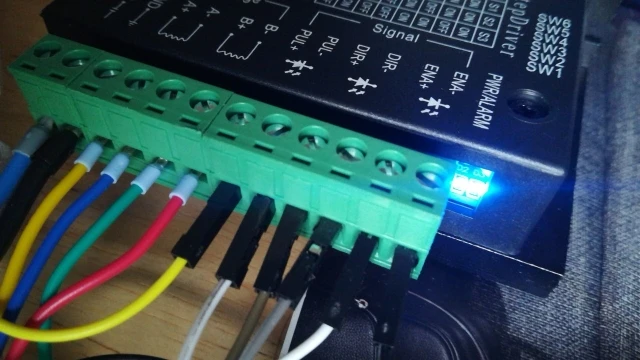

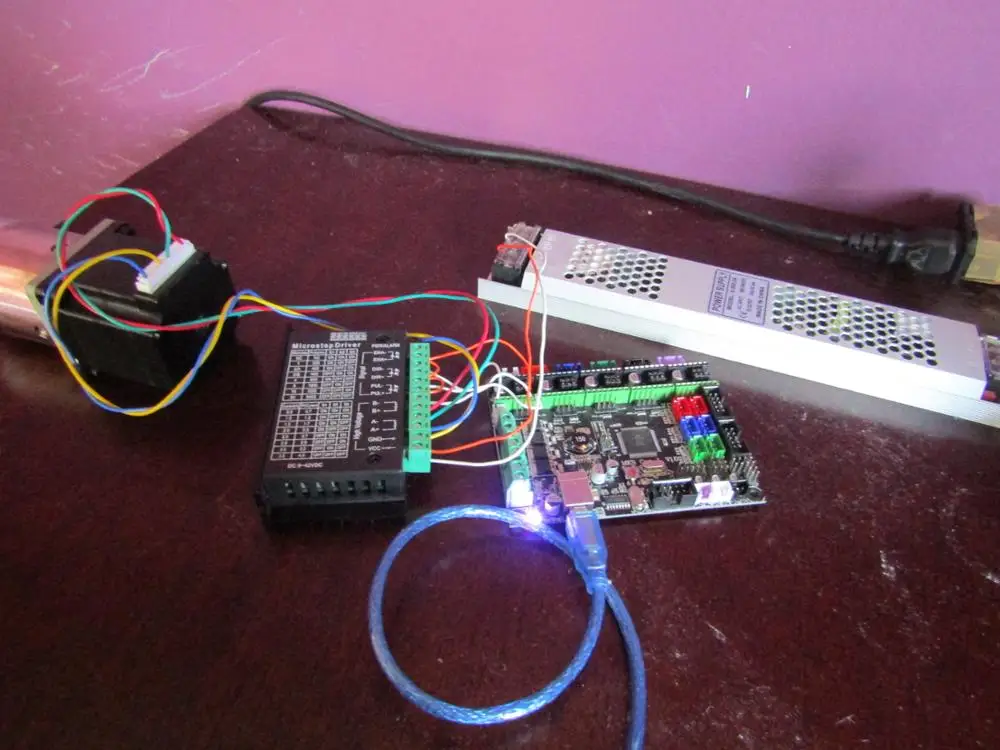

Ответ: после того, как блок питания и двигатель правильно подключены,

Только пул импульсного сигнала подключен (Сначала установите частоту в пределах 1K),

Подразделение установлено на 16, направление и автономное приостановлено, и двигатель по умолчанию направляется после включения. После правильной работы проверьте ускорение (увеличение частоты),

Направление, разделение и Автономные функции в свою очередь.

2. Вопрос: необходимо ли добавить сопротивление серии, если контрольный сигнал выше 5 в?

Ответ: обновленный TB6600 не требует добавления сопротивления серии.

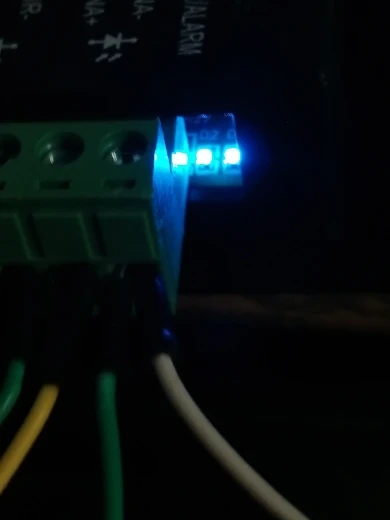

3. Вопрос: светильник индикатора питания включен после подключения, но двигатель не вращается. В чем причина?

Ответ: если проводка правильная, но все еще не поворачивается, это означает, что емкости привода элемента управления недостаточно.

Эта ситуация в основном происходит в режиме прямого управления портом io одночипного микрокомпьютера.

Убедитесь, что интерфейс управления имеет возможность привода 5 мА.

4. Вопрос: Как определить определение четырех линий шагового двигателя?

Ответ: соедините любые два провода двигателя вместе. В это время,

Сопротивление при скручивании ротора двигателя вручную.

Затем две линии являются одной фазой и могут быть подключены к драйверу A +, A-;

Все еще существует сопротивление, когда две другие линии коротки, поэтому подключите эти две линии к B + и B-.

5. Вопрос: вращение двигателя вперед и назад противоположно тому, что должно быть действительно достигнуто?

Ответ: необходимо только поменять два провода одной фазы двигателя.

............
