Драйвер TB6600, шаговый двигатель nema 17 23, 42 мм, 57 мм, основа двигателя для рамы с ЧПУ сделай сам

TB6600 драйвер nema 17 23Шаговый двигатель 42 мм 57 мм моторное основание для diy ЧПУ рама машины

Посылка включает в себя:

1 шаговый двигательДрайвер

1 шаговый двигатель

1 х основание двигателя

Примечание:

СсылкаЭто многомодельный продукт. Пожалуйста, выберите нужную вам модель;

ЕслиДетали являются неполными или не соответствуют модели, которую вы приобрели,Пожалуйста, используйте руководство, спасибо!

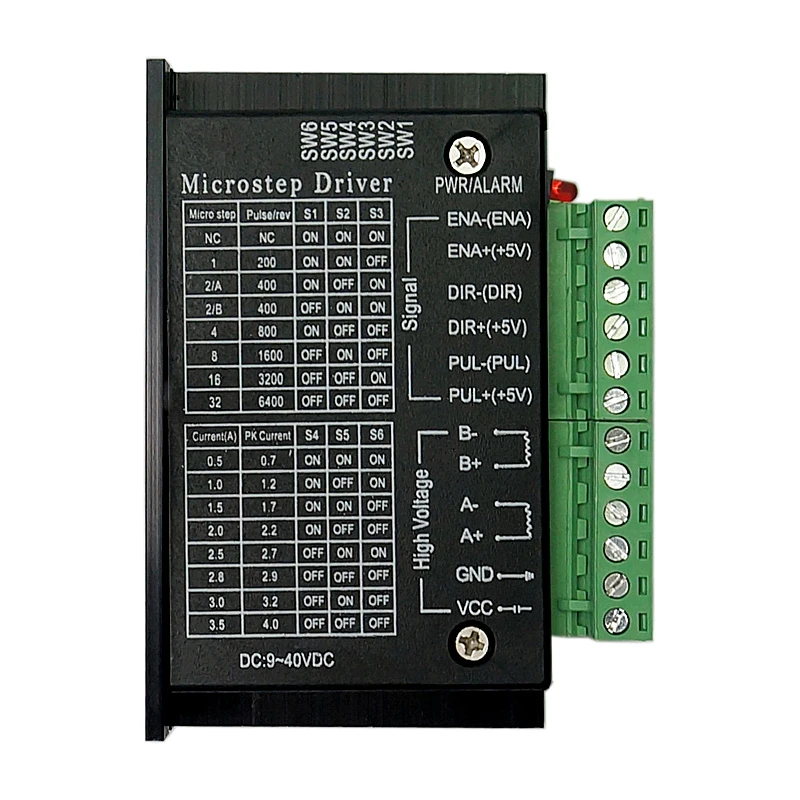

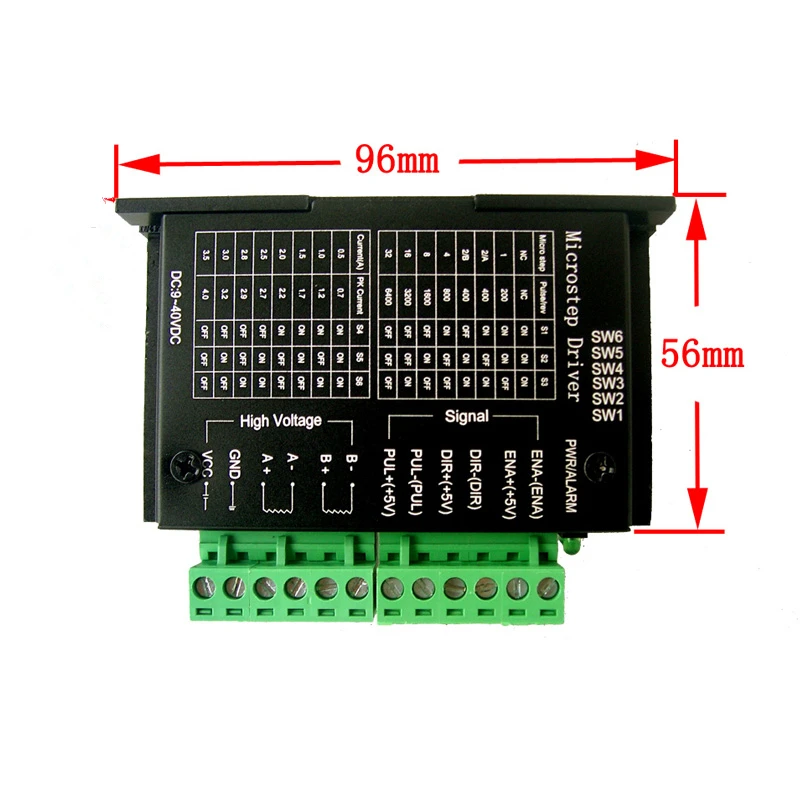

TB6600 шаговый драйвер:

Характеристики:

Этот диск является обновленной версиейTB6600, пробой роста до 32 сегментов, для высокой сегментацииЦелей. Применимый шаговый двигатель: 42,57,86 типе 2-фазный 4 фазы (4-провод 6Провод 8)

Особенности:

1, 9V-42V DC источник питания;

2. Биполярный поток с h-мостом, управляемый постоянной фазой;

3, максимальный выходной ток 4.0A восемь опционально;

4, до 32 сегментов шести видов подрежимов;

5. Входной сигнал имеет высокоскоростную оптическую изоляцию;

6, Стандартный Общий анодный одиночный импульсный интерфейс;

7, автономная функция удержания;

8, полузакрытое шасси может вместить более требовательныеОкружающей среды;

9. Обеспечивает энергетическую полуавтоматическую функцию блокировки тока;

10, встроенная тепловая защита и перегрузки по токуЗащита.

Шаговый двигатель:

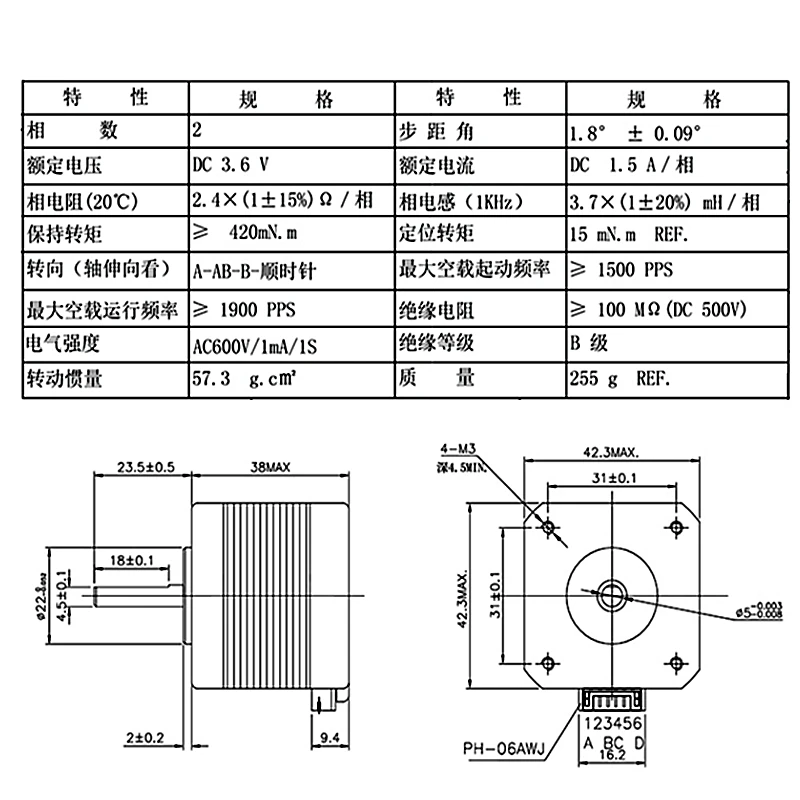

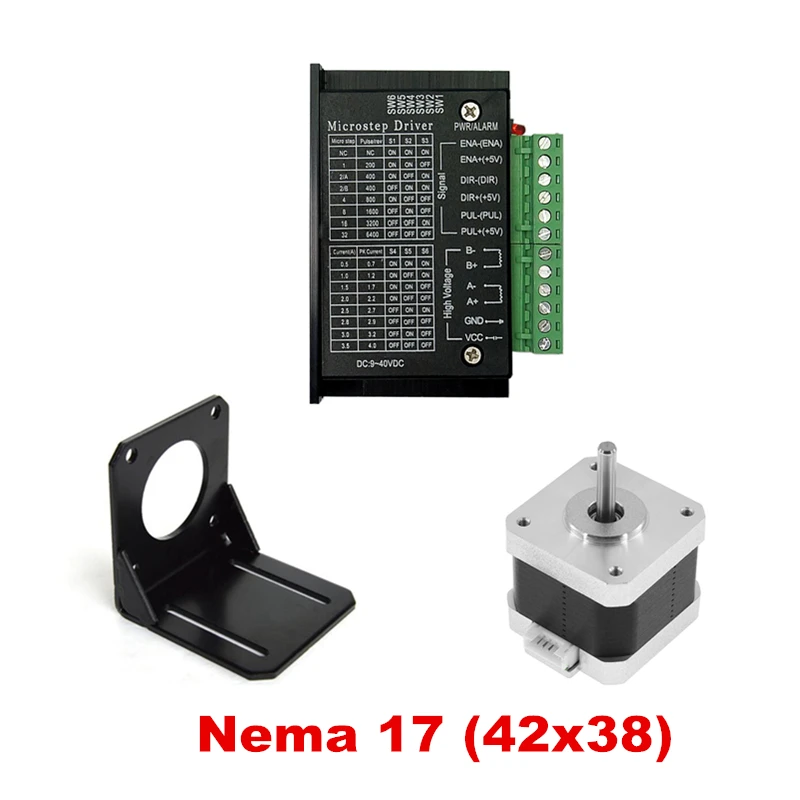

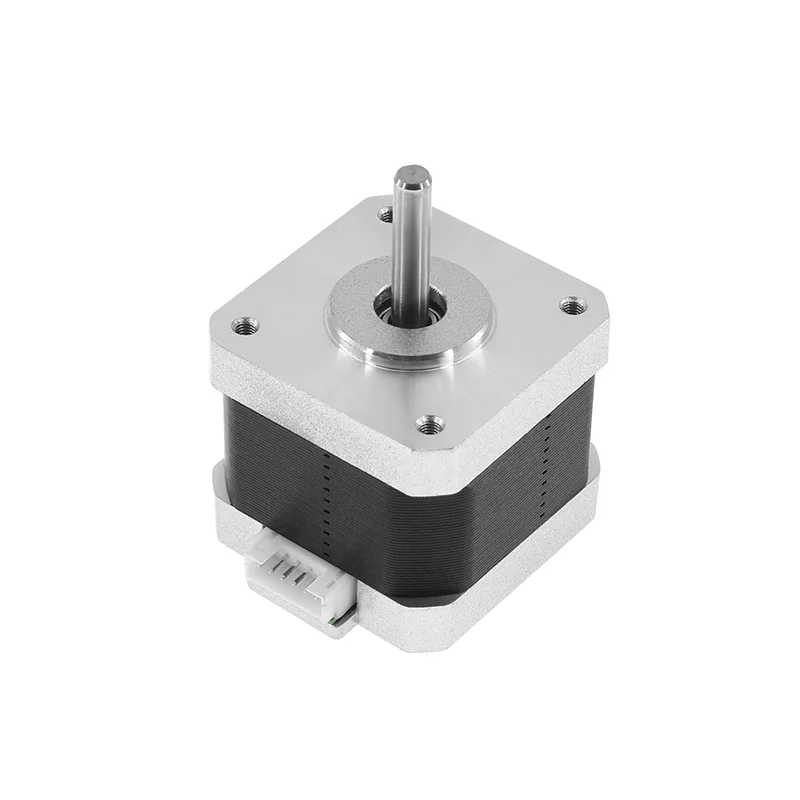

Модель: Nema17- 17HS4401

Ток: 1.5A

Выходной крутящий момент: 0,42 нм

Длина мотора: 38 мм(Ручное измерение, Возможная погрешность)

Длина выходного вала: 23 мм

Диаметр выходного вала: 4,5 мм

Режим выходного вала: одиночный выходной вал

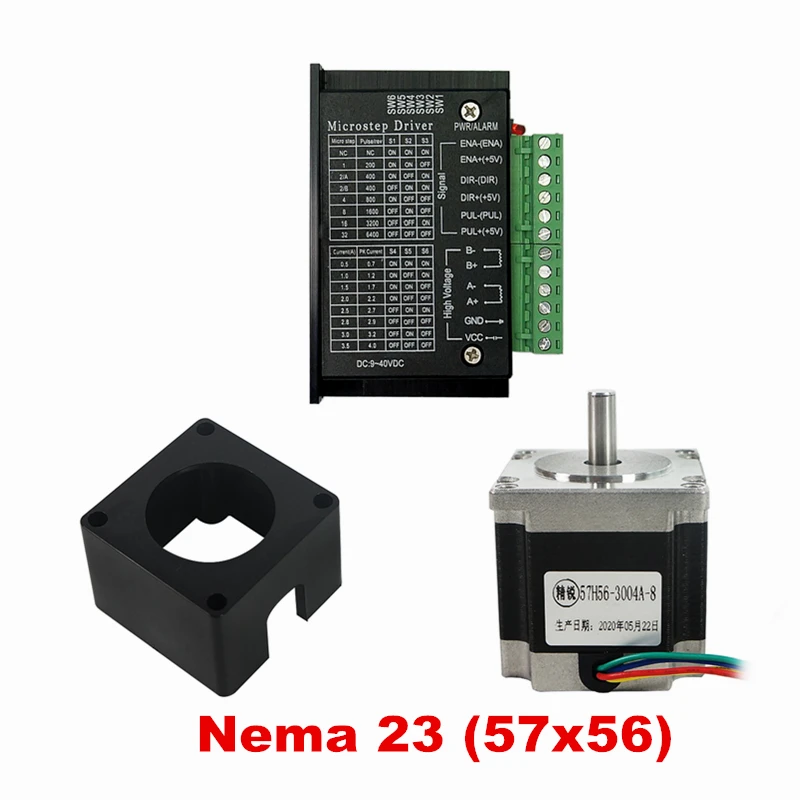

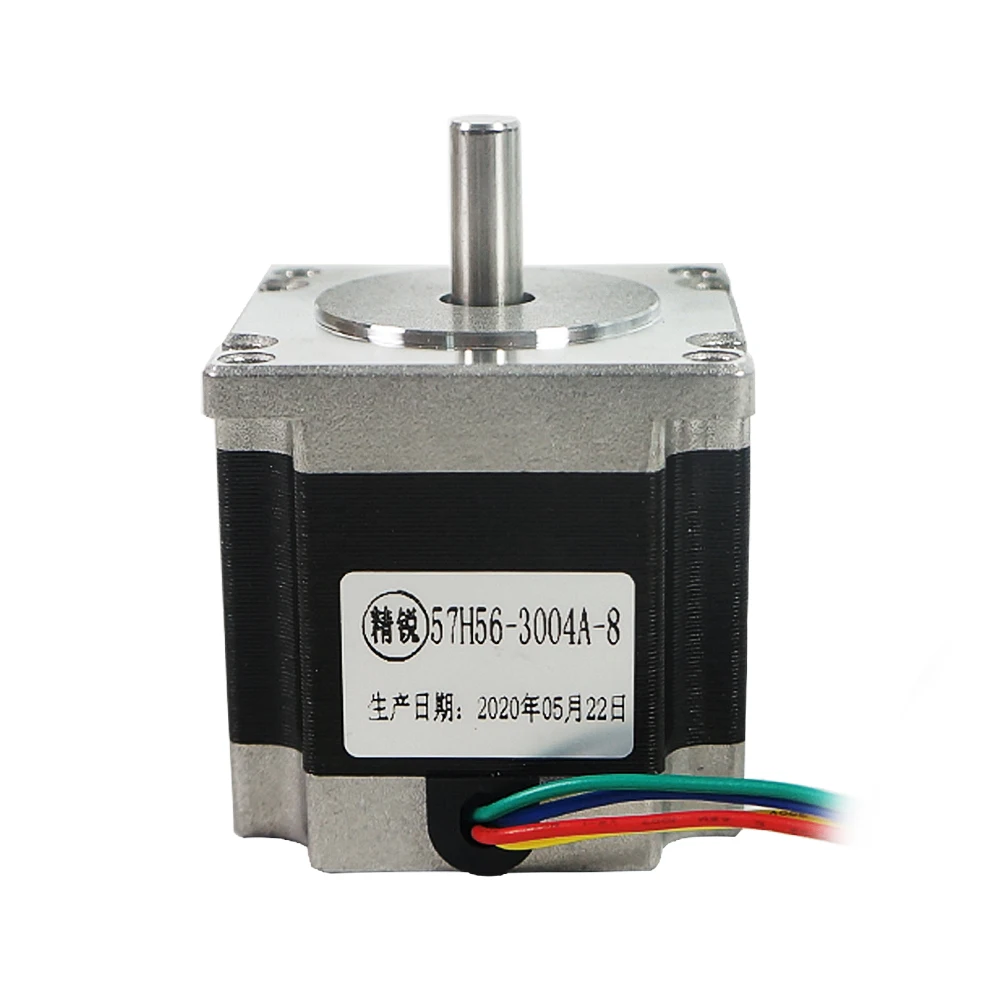

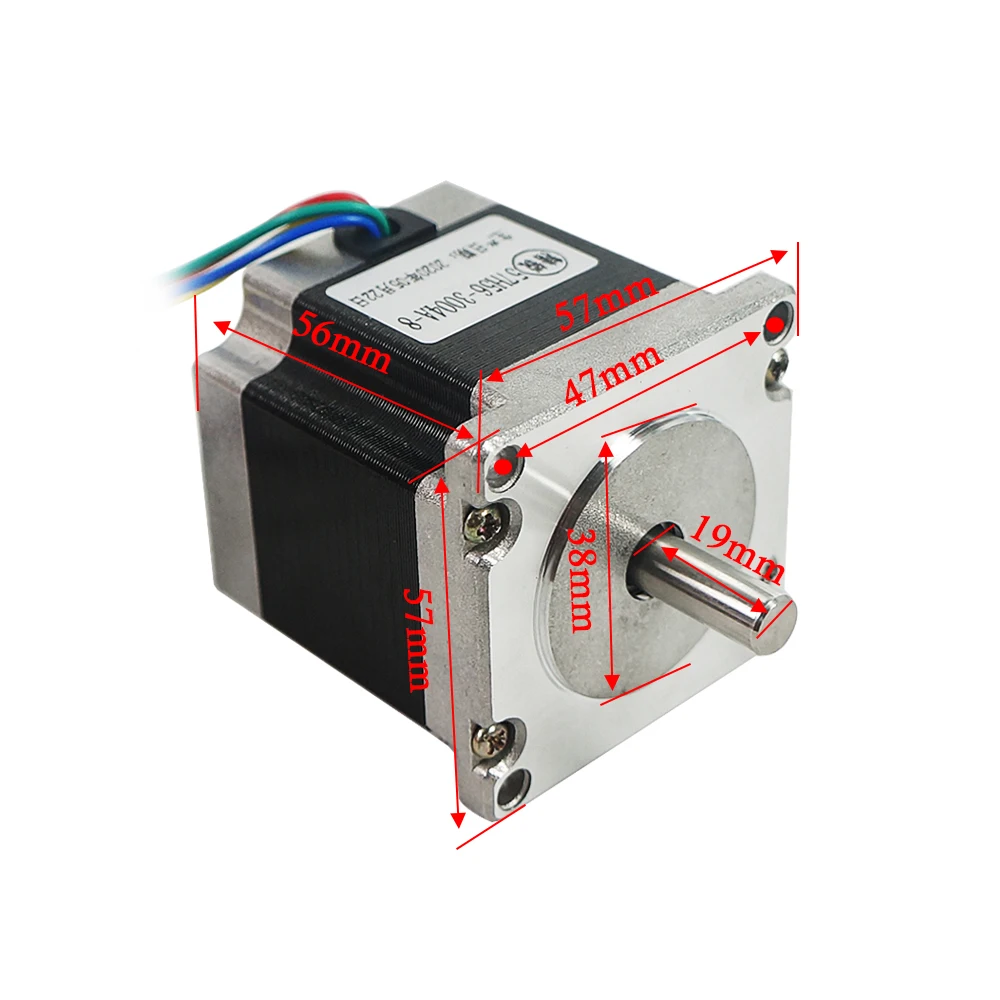

Модель: Nema23- 57BYGH56

Ток: 3A

Угол шага: 1,8

Выходной крутящий момент: 1,2 нм

Длина мотора: 56 мм(Ручное измерение, Возможная погрешность)

Длина выходного вала: 22 мм

Диаметр выходного вала: 8 мм

Режим выходного вала: одиночный выходной вал

Метод проводки: двухфазные четыре свинцовых провода (Красный A, зеленый C, желтый B,Синий D)

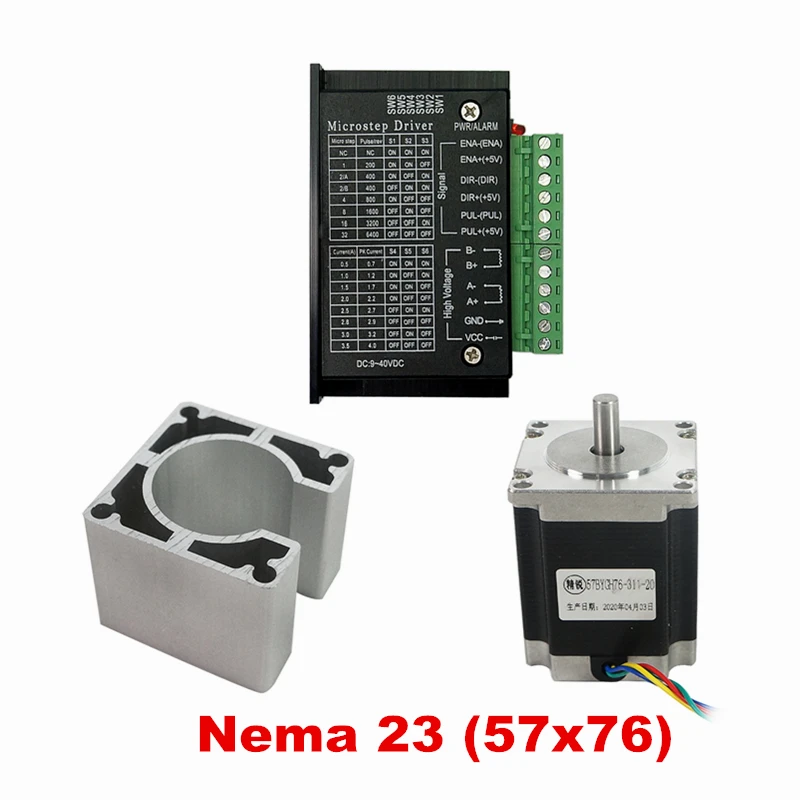

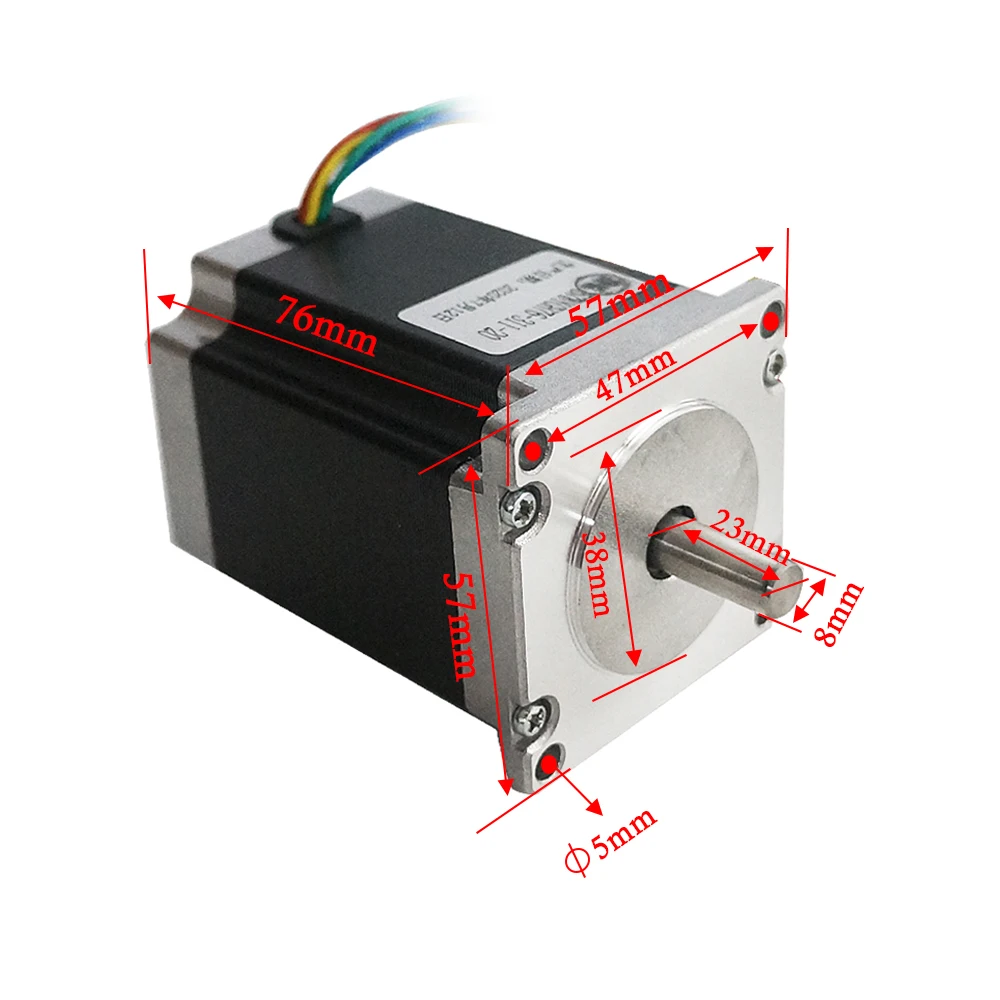

Модель: Nema23-57BYGH76

Ток: 3A

Выходной крутящий момент: 1,5 Нм

Длина мотора: 76 мм(Ручное измерение, Возможная погрешность)

Длина выходного вала: 23 мм

Диаметр выходного вала: 8 мм

Режим выходного вала: одиночный выходной вал

Метод проводки: двухфазные четыре свинцовых провода (Красный A, зеленый C, желтый B,Синий D)

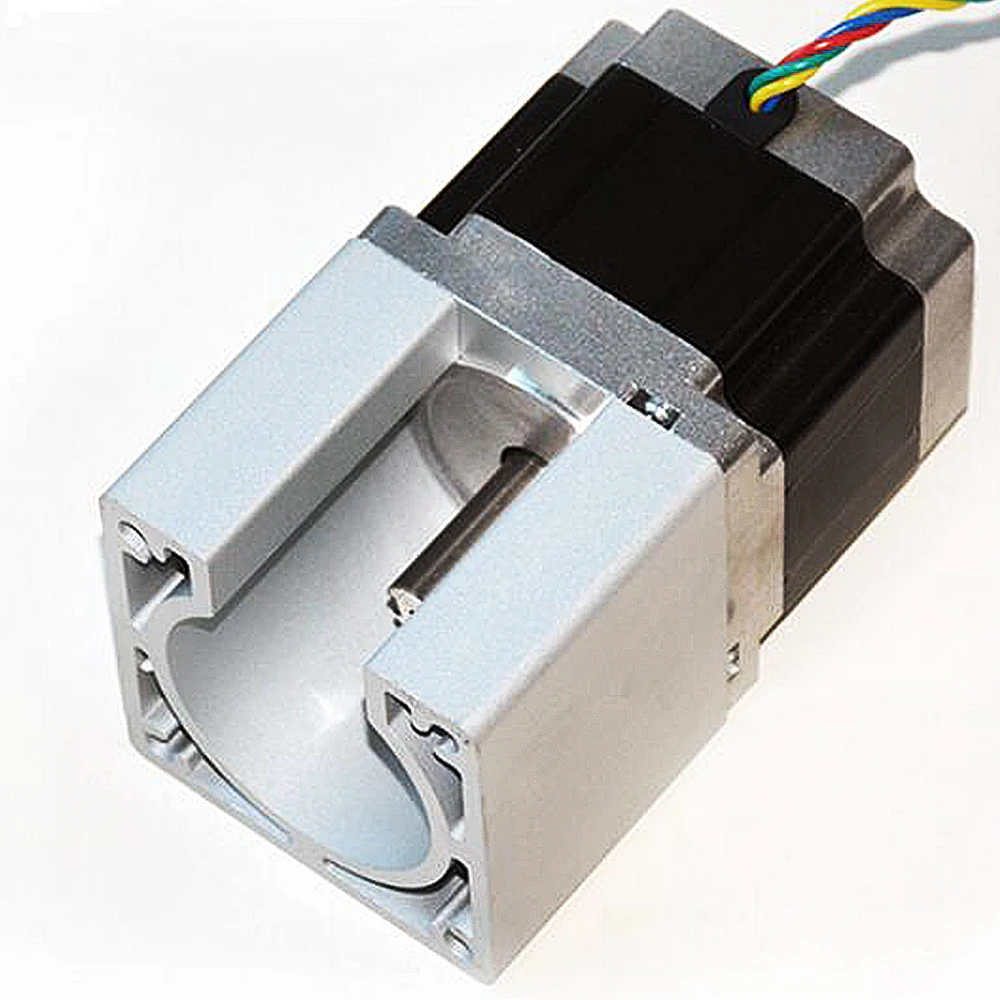

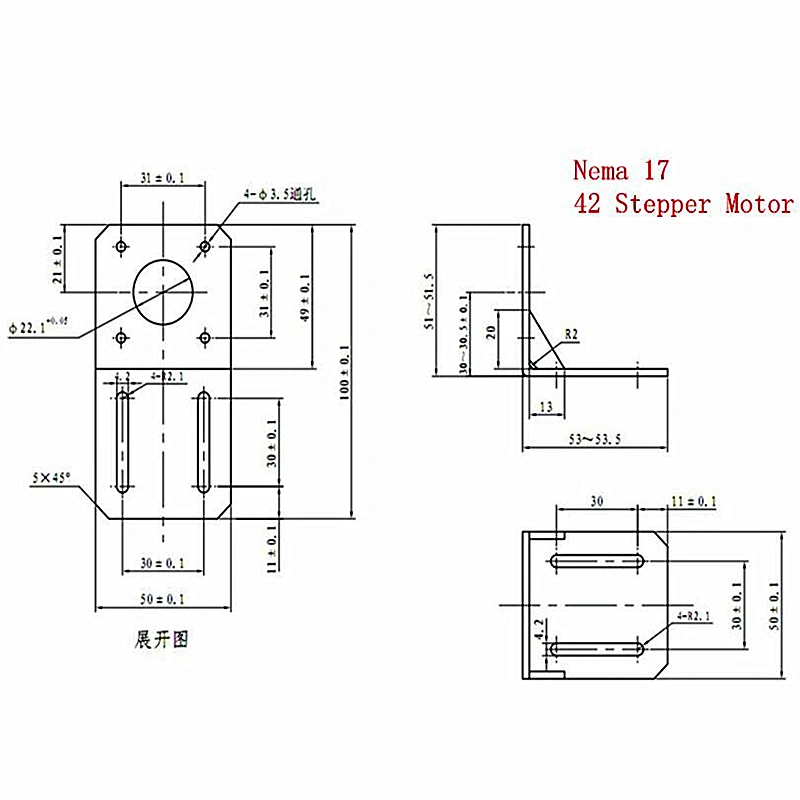

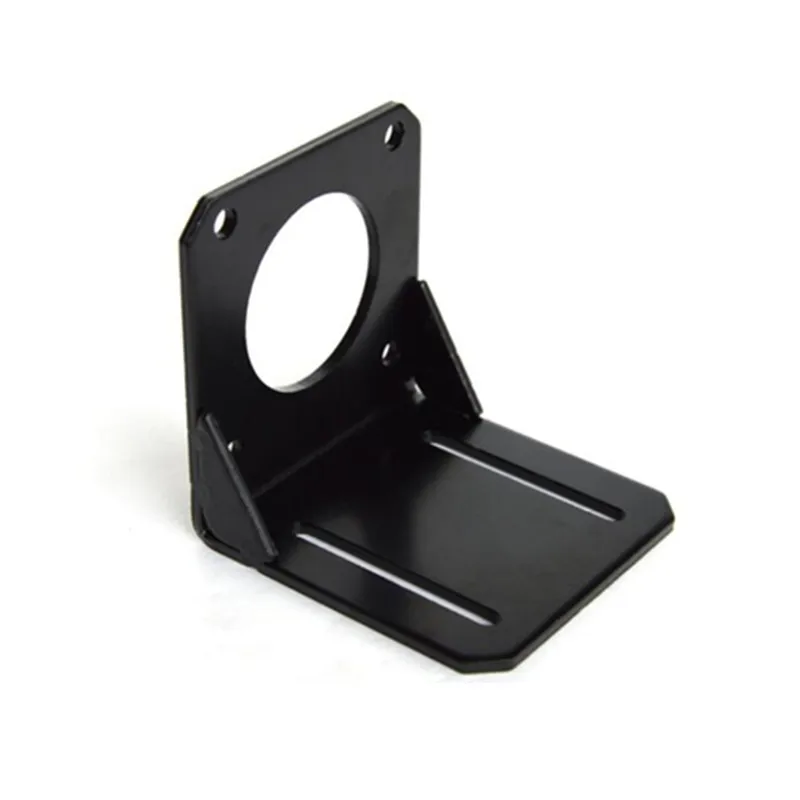

Основание двигателя:

Модель: Nema 17 и Nema 23

Nema1742мм

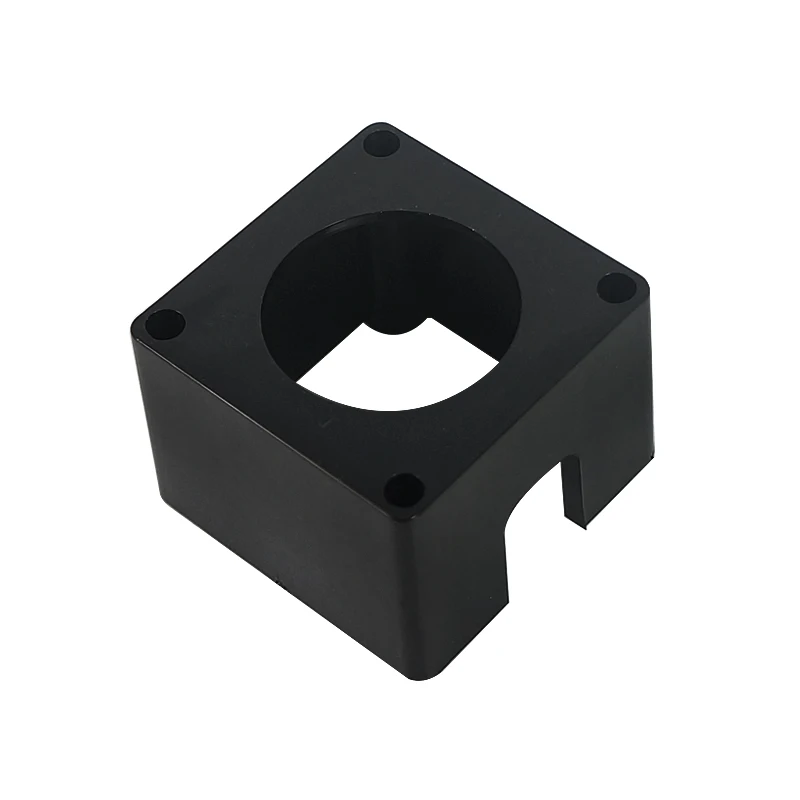

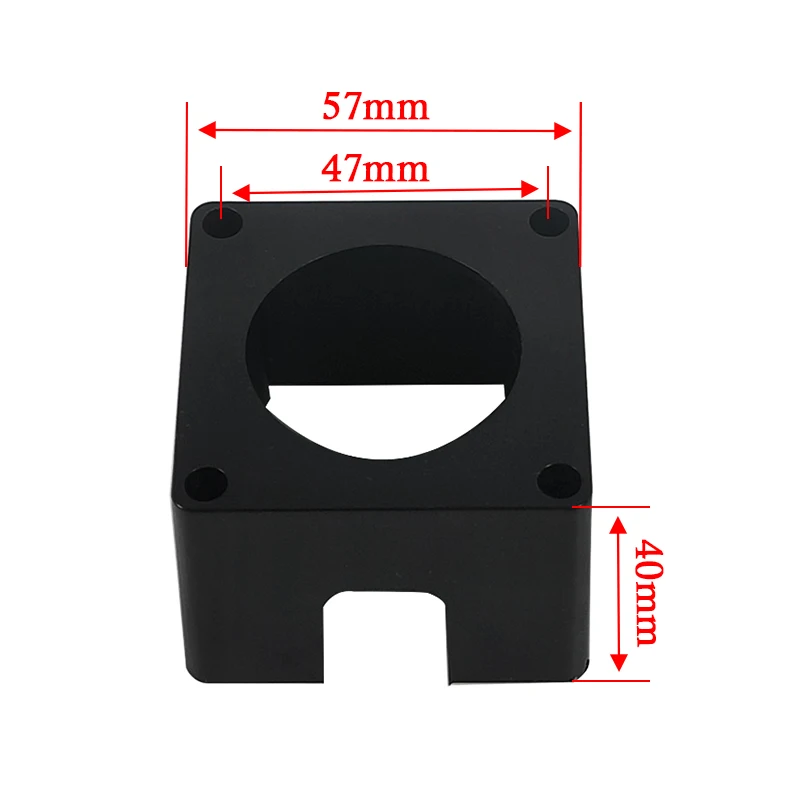

Mema2357 * 40 мм черный акрил

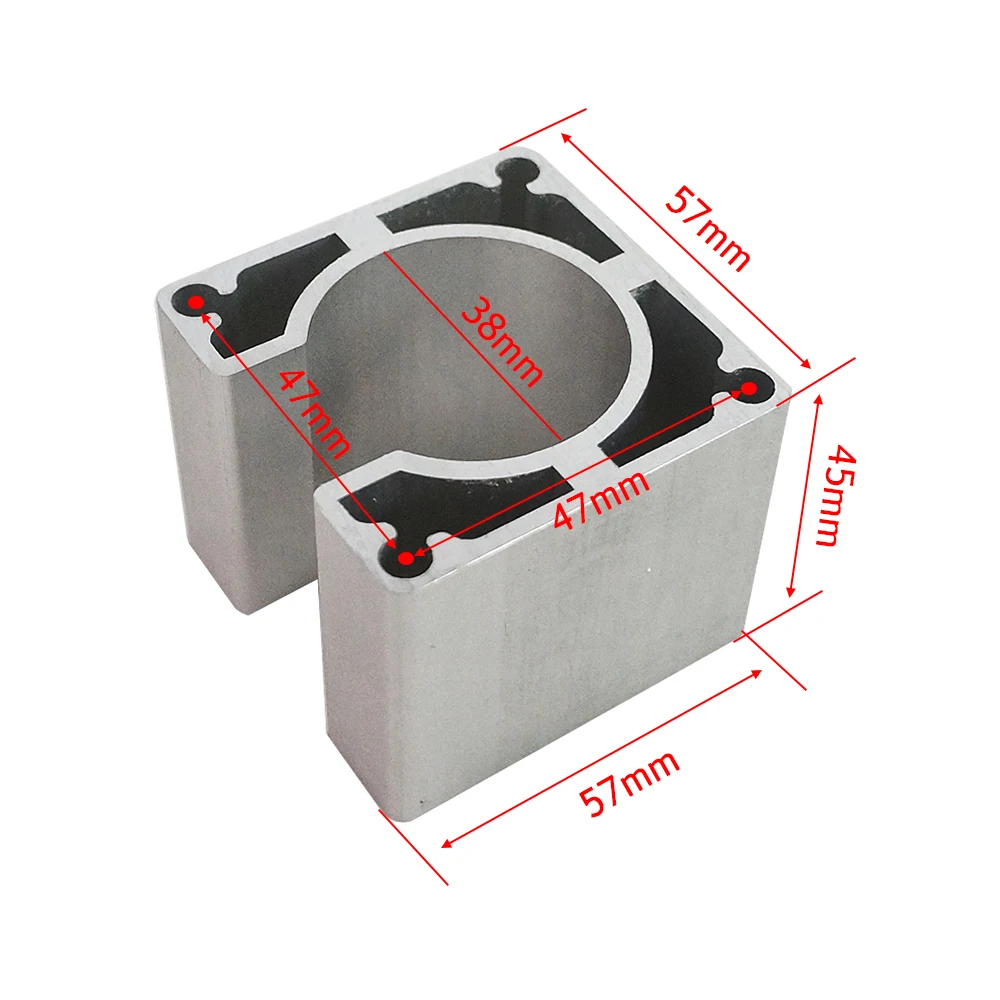

Mema2357 * 45 мм СеребристыйАлюминиевый сплав
