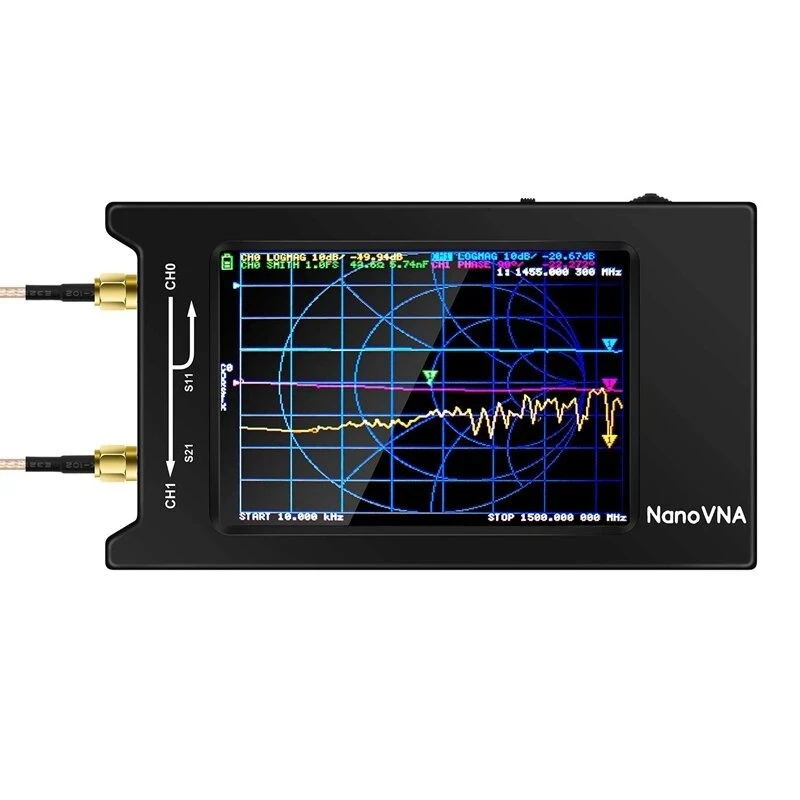

Nano VNA-H4 4 "4-дюймовый ЖК-дисплей 50 кГц 1,5 ГГц, VHF, UHF, Векторный анализатор сети с кабелем SMA RF, кабель передачи данных типа C
6 914,64₽
В наличии!
Agoal Tech Store - Надежность 94.5%
Более 7169 подписчиков, дата открытия магазина 11.10.2016
- Положительные оценки: 96% (3796)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 06.02.2022
Последнее обновление: 25.04.2022
Векторный анализатор сетевой антенны NanoVNA-H, 50 кГц 1,5 ГГц, 2,...
5 288,98₽
Последнее обновление: 07.04.2022
Анализатор сети, 4 дюйма, 50 кгц-NanoVNA-H4 ГГц, VNA HF VHF UHF UV,...
5 866,69₽
Последнее обновление: 16.05.2022
Векторный анализатор сети, NanoVNA-H4 с ЖК-дисплеем 4 дюйма 50 кгц-...
6 693,61₽ -2.3%
Последнее обновление: 03.02.2022
Векторный сетевой анализатор NanoVNA-H4, 10 кгц-1.5 ГГц, коротковол...
4 474,84₽
Последнее обновление: 16.05.2022
Векторный сетевой анализатор 50 кГц-1,5 ГГц, диагональ 4 дюйма, ЖК-...
13 369,95₽ -2.64%
Последнее обновление: 07.04.2022
Стандартный Векторный анализатор сети GTBL 10 кГц-1,5 ГГц, анализат...
5 858,67₽
Последнее обновление: 25.05.2022
Анализатор сети, 4 дюйма, 50 кгц-NanoVNA-H4 ГГц, VNA HF VHF UHF UV,...
11 368,12₽ -1.11%
Последнее обновление: 28.02.2022
Векторный сетевой анализатор NanoVNA-H4, 10 кгц-1.5 ГГц, коротковол...
4 826,42₽ -0.93%
Последнее обновление: 23.02.2022
NanoVNA-H4 вектор сетевой анализатор 10 кГц-1,5 ГГц коротковолновое...
6 803,32₽
Последнее обновление: 15.02.2022
Новый NanoVNA-H4 4 дюйма ЖК-дисплей Дисплей 50 кГц-1,5 ГГц VNA кв У...
5 441,66₽
Последнее обновление: 03.02.2022
Особенности:
-С помощью метода затемнения постоянного тока, 4 "полноэкранный ЖК-экран может быть более четко виден для использования на открытом воздухе и более удобен для использования в помещении.
-Оптимизированный Электрический Длина планки между проемами линз: полное использование гармоник Si5351, он может использовать 5th гармоник для того чтобы измерить до 1,5 ГГц.
-Когда используется основная волна, выходной уровень CH0 увеличивается до 0dBm, что делает измерение отражения более точным.
-Решить аномальность NanoVNA-H при работе около 6 МГц раньше.
-Переработанная схема управления питанием уменьшает шум питания, usb-помехи и зарядный ток.

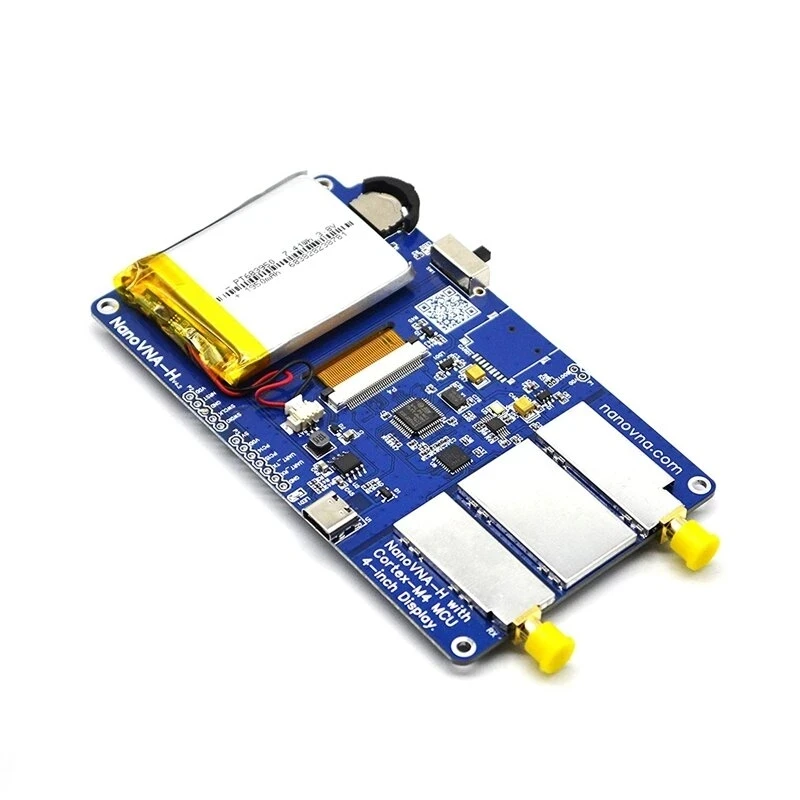

-Улучшенная схема PCB.
-Резервный интерфейс UART для расширения DIY.
-Легкий корпус из АБС-пластика хорошо защищает устройство.

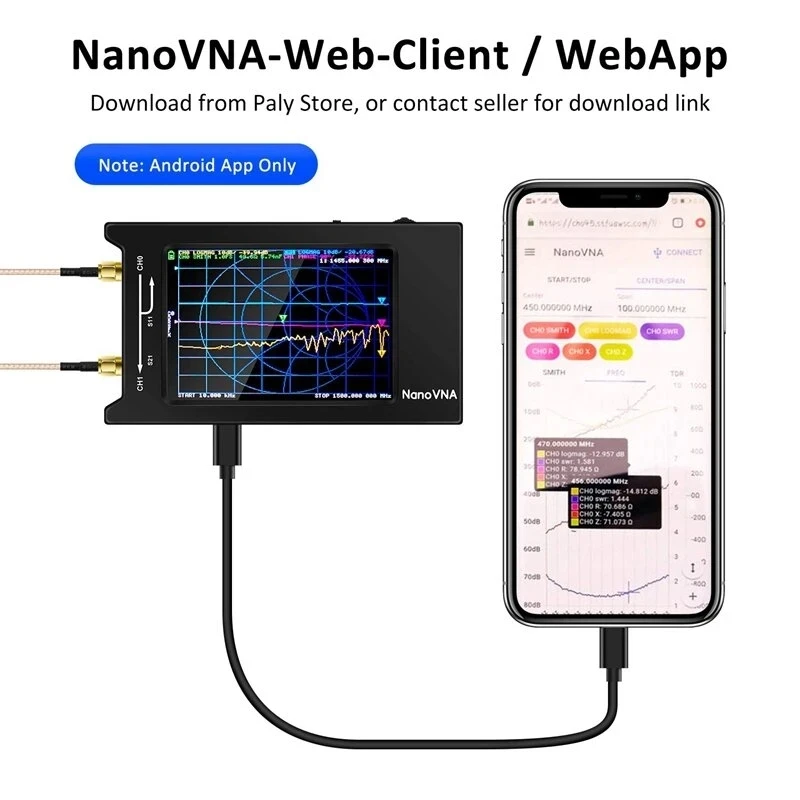

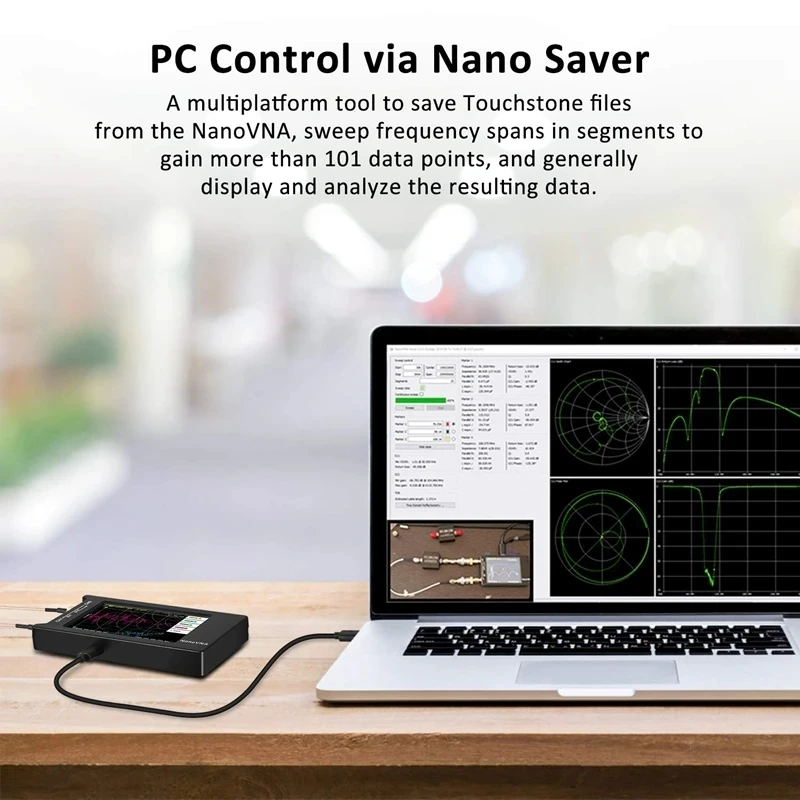

-Компьютерное программное обеспечение поддерживает управление и отображение в реальном времени. И он поддерживает экспорт snp файлов для различных дизайна радио и программного обеспечения моделирования.

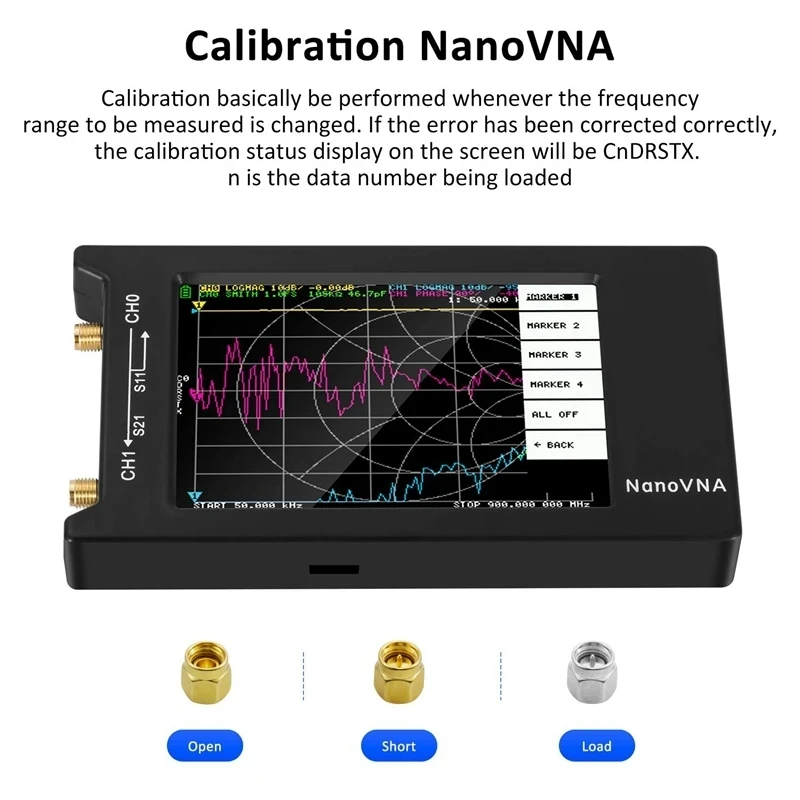

-Как измерительное устройство, точность имеет большое значение. В посылка включены простые Калибровочные детали. Перед поставкой мы откалибровали два порта продукта. Когда ваши условия измерения изменяются (например, переход от более узкой полосы калибровки к более широкой полосе измерения с измерением удлинительного кабеля), вам нужно повторно откалибровать. После калибровки, он сохраняется как Настройка 0, который может быть использован непосредственно на следующей загрузке, или может быть сохранен в других 4 сохраненных элементов через напоминание при необходимости.
Параметры:
1. Корпус ABS: 75 мм x 133 мм x 18 мм (без выступов)
2. Частота измерения: 50 кГц ~ 1,5 ГГц
3. Выход RF: 0dbm (± 2 дБ, основная волна)
4. Точность частоты: <2ppm
5. Стабильность частоты: <0,5 ppm

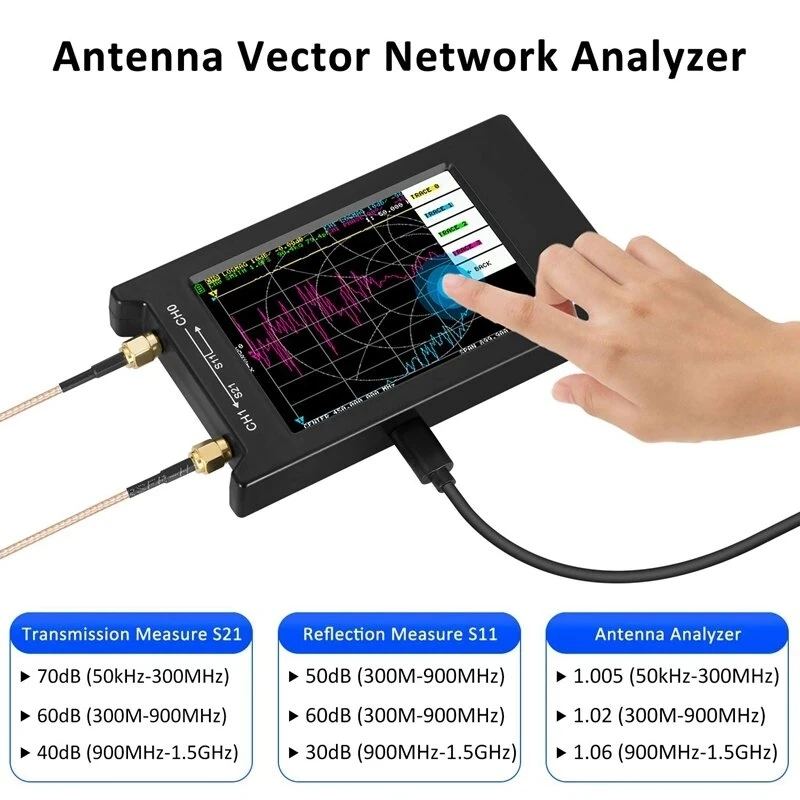

6. Диапазон измерения: 70dB (50 кГц-300 МГц), (60dB (300 м-900 МГц), 40dB (0,9 г-1,5 ГГц) Возможность расширения прошивки)
(Примечание: обратите внимание на ошибку, вызванную нелинейным преобразованием фундаментальной волны при использовании гармонических измерений.)
7. Порт SWR: <1,1
8. Дисплей: 4 "TFT (320x480)
9. Интерфейс USB: USB type-C; Режим связи: CDC (серийный)
10. Питание: USB 5V 200mA. Зарядный ток Maxmum 1A
11. Количество калибровочных точек: 101 (фиксированное)
12. Количество точек сканирования: 101 (фиксированное)

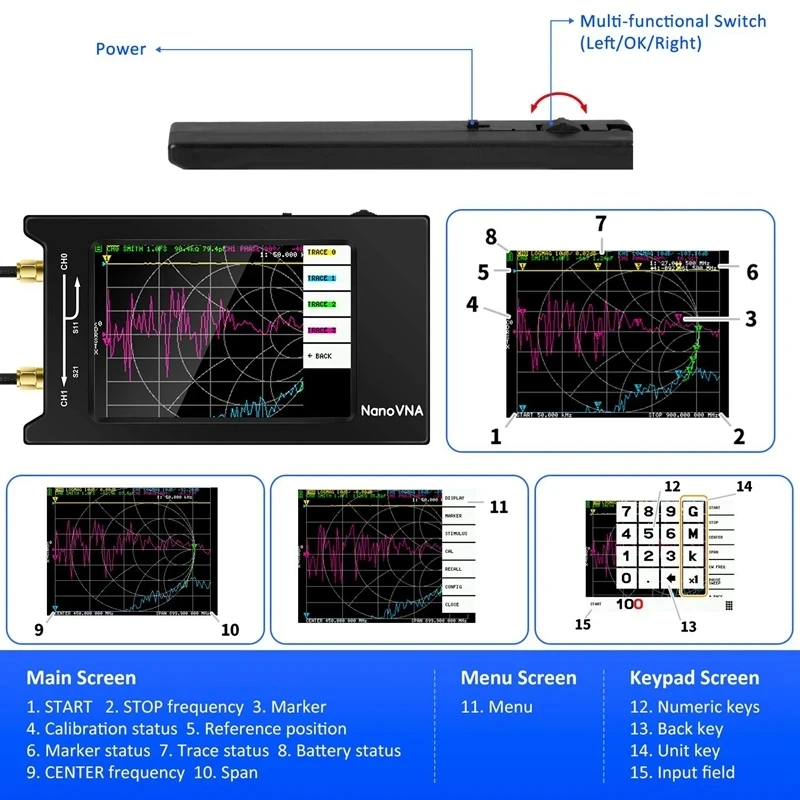

13. Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
14. Измерение s-параметров, коэффициента стоящей волны напряжения, фазы, задержки, диаграммы Смита, анализа времени домена и т. Д.

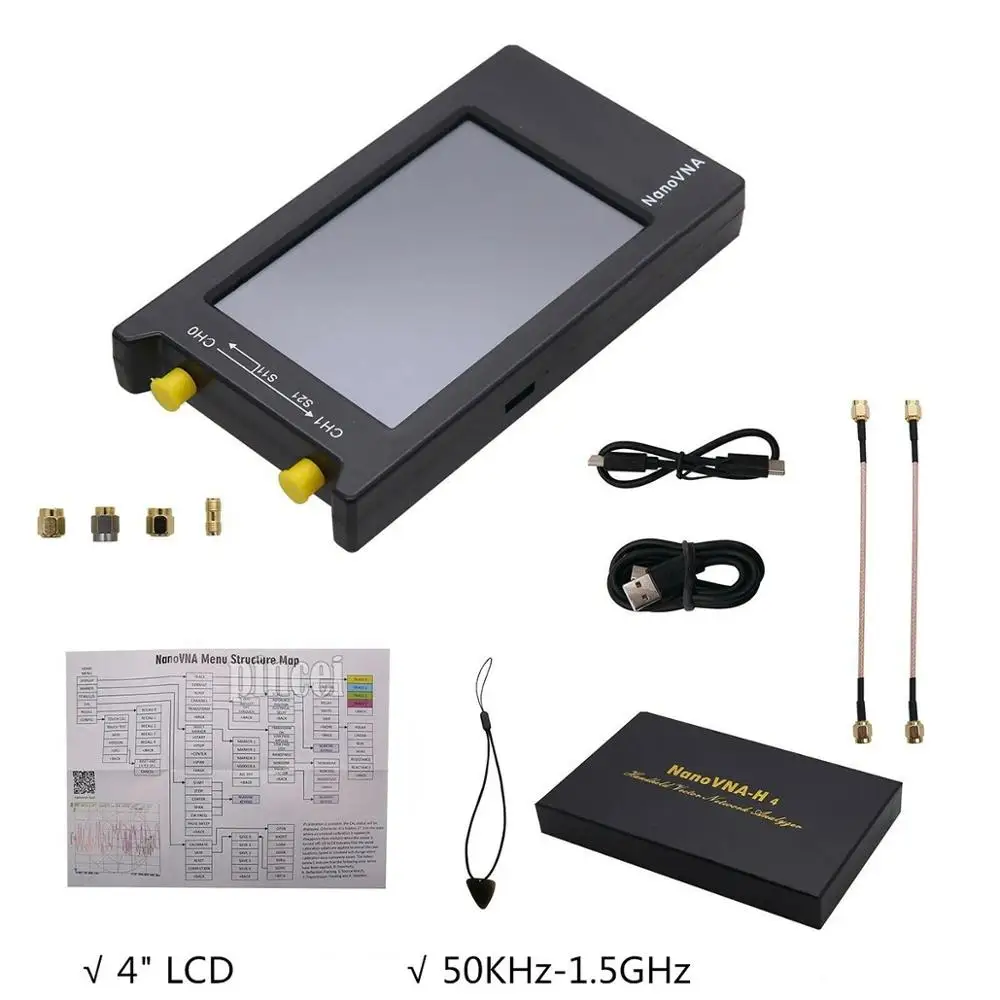

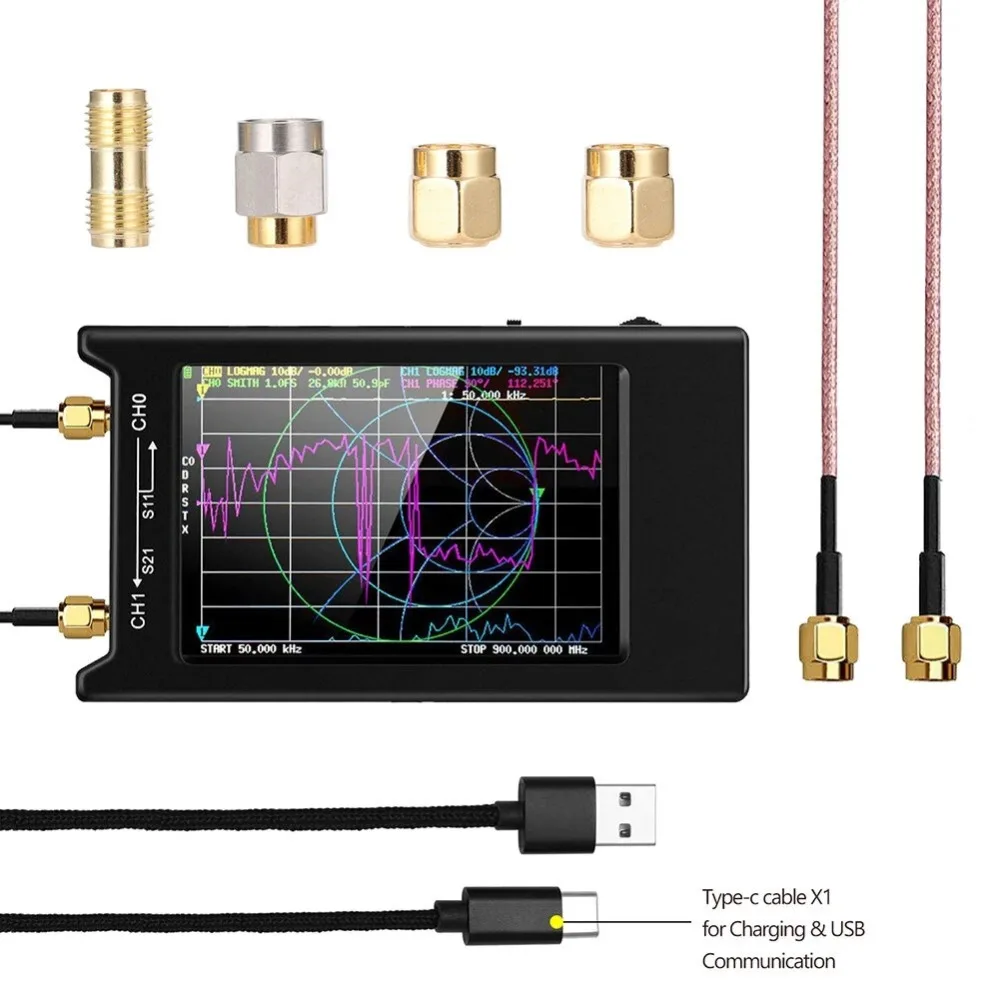

Посылка включает:
1 x NanoVNA-H4
2x15 см SMA штекерные RG316 RF кабели
Разъем SMA Female-1 шт.
1 х SMA простой калибровочный набор короткий
1 х SMA простой калибровочный Набор Открытый
1 x SMA Простая калибровка набор нагрузки
1 кабель для передачи данных USB Type-C
1 x Type-C to Type-C (для Android мобильный телефон) Подробные фотографии:
![00](https://ae01.alicdn.com/kf/He6961520251646edb12a8cb783d579dfN.jpg_.webp)
![0](https://ae01.alicdn.com/kf/H1238af20aff8423488835316cbd70a916.jpg_.webp)
![00000](https://ae01.alicdn.com/kf/Hc4ed76d942164d01ba5aa77068882673R.jpg_.webp)
![0000](https://ae01.alicdn.com/kf/H7d98d834c9b3421b8d546e1ff6be8802t.jpg_.webp)
![000](https://ae01.alicdn.com/kf/H226e6961d9054e6ba83904db7b983530H.jpg_.webp)
![4efe9704-6f32-4a92-bc67-1926e7c96f83.jpg_.webp.webp](https://ae01.alicdn.com/kf/H93ea9e7ac4e241f9b5a84b1f9dbb2c0aj.jpg_.webp)
![39464b69-8e4e-4c08-8076-44b41721d6b8.jpg_.webp.webp](https://ae01.alicdn.com/kf/H7b1957973c78468fa1180bbf45c45087a.jpg_.webp)
![d89f605b-4905-43ec-af5b-543205725cf3.jpg_.webp.webp](https://ae01.alicdn.com/kf/Hf711670c994f49a38c2b6c5bb137a0d1l.jpg_.webp)
![37a1dd3b-4058-46d5-9a51-bb9245611572.jpg_.webp.webp](https://ae01.alicdn.com/kf/H288342bdf14042f1b2f19d37543877e5g.jpg_.webp)
