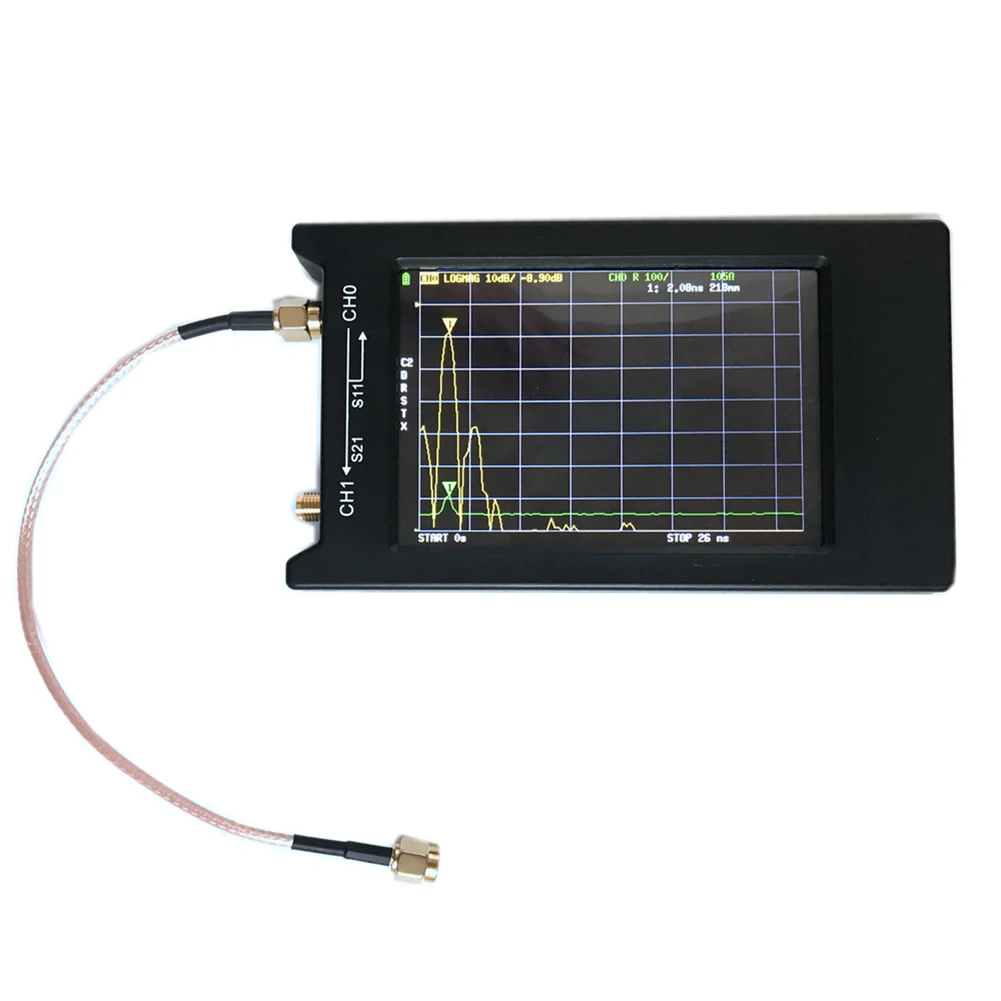

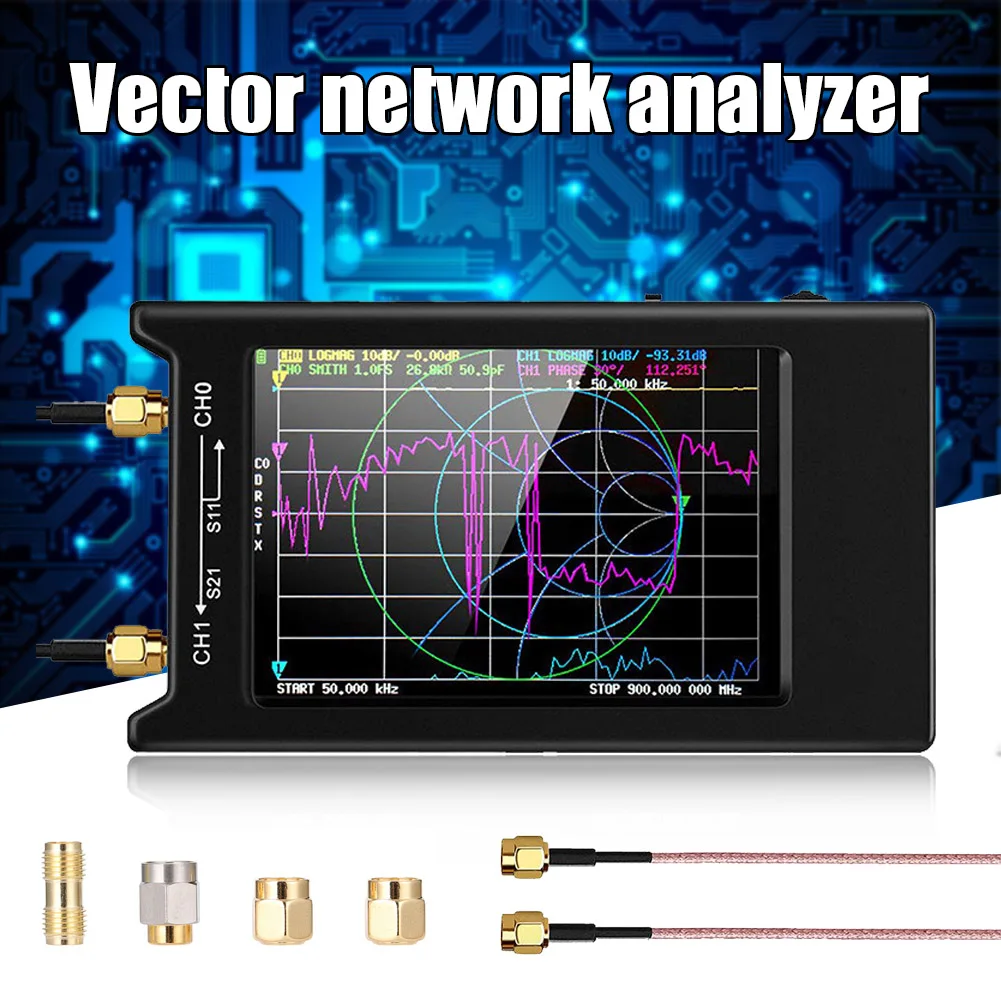

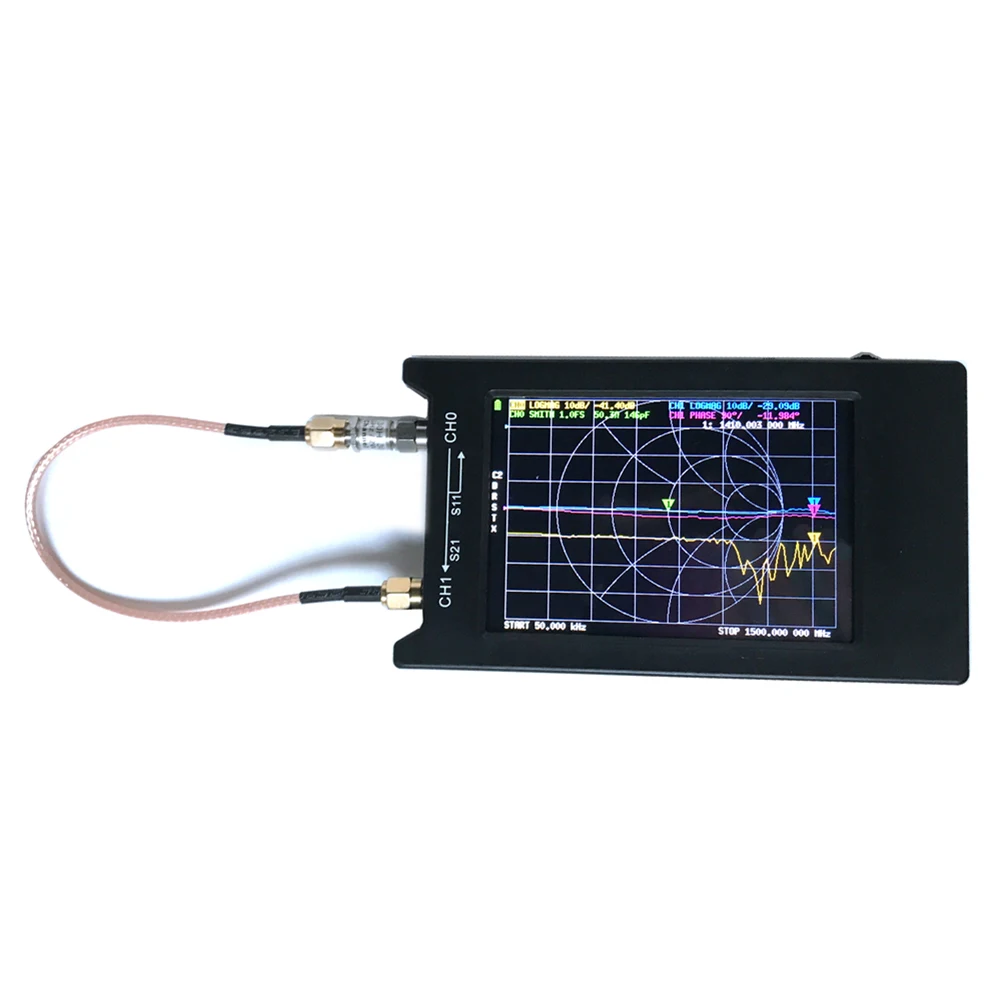

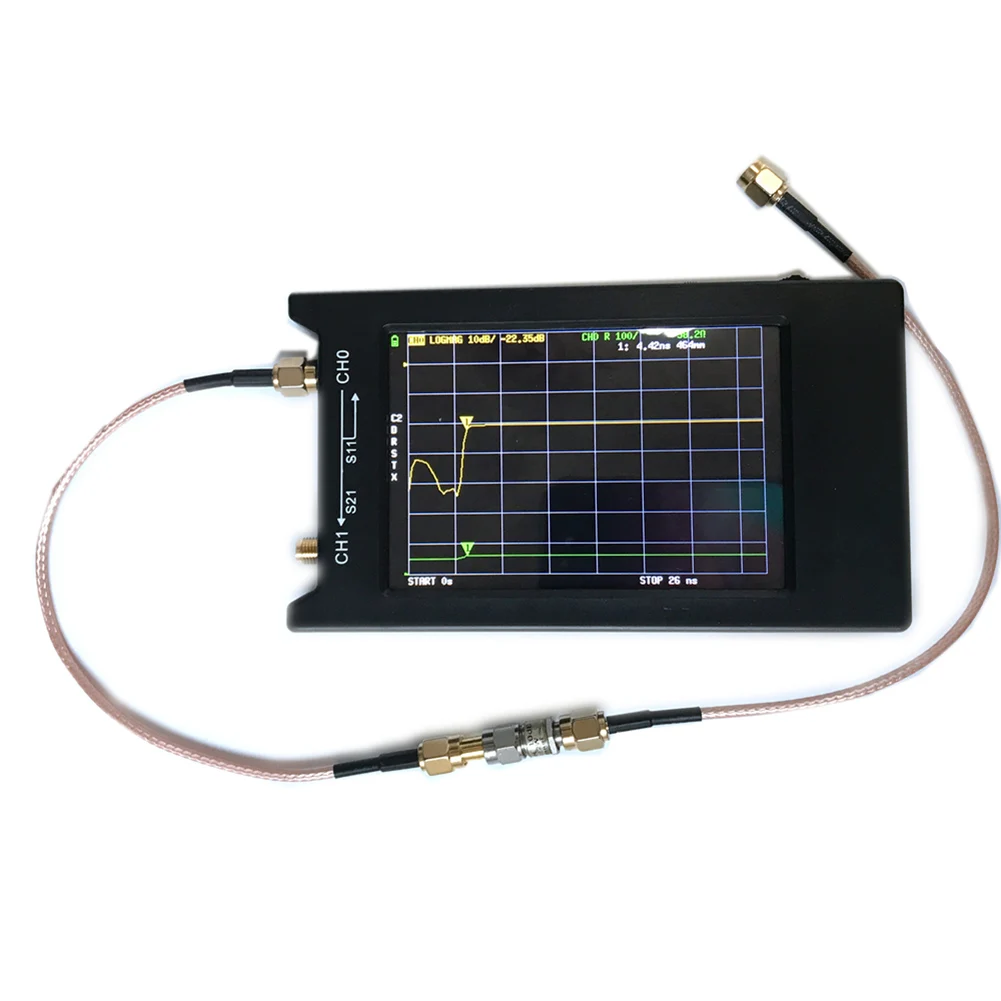

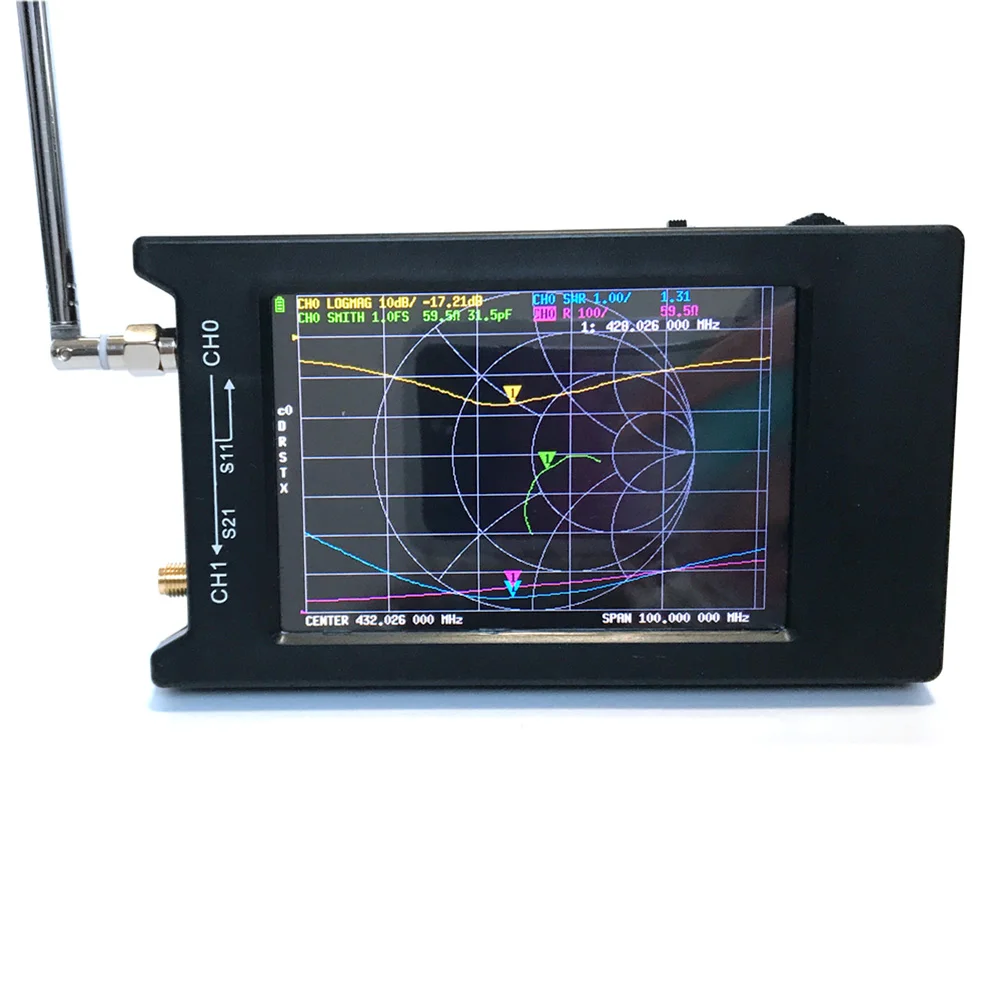

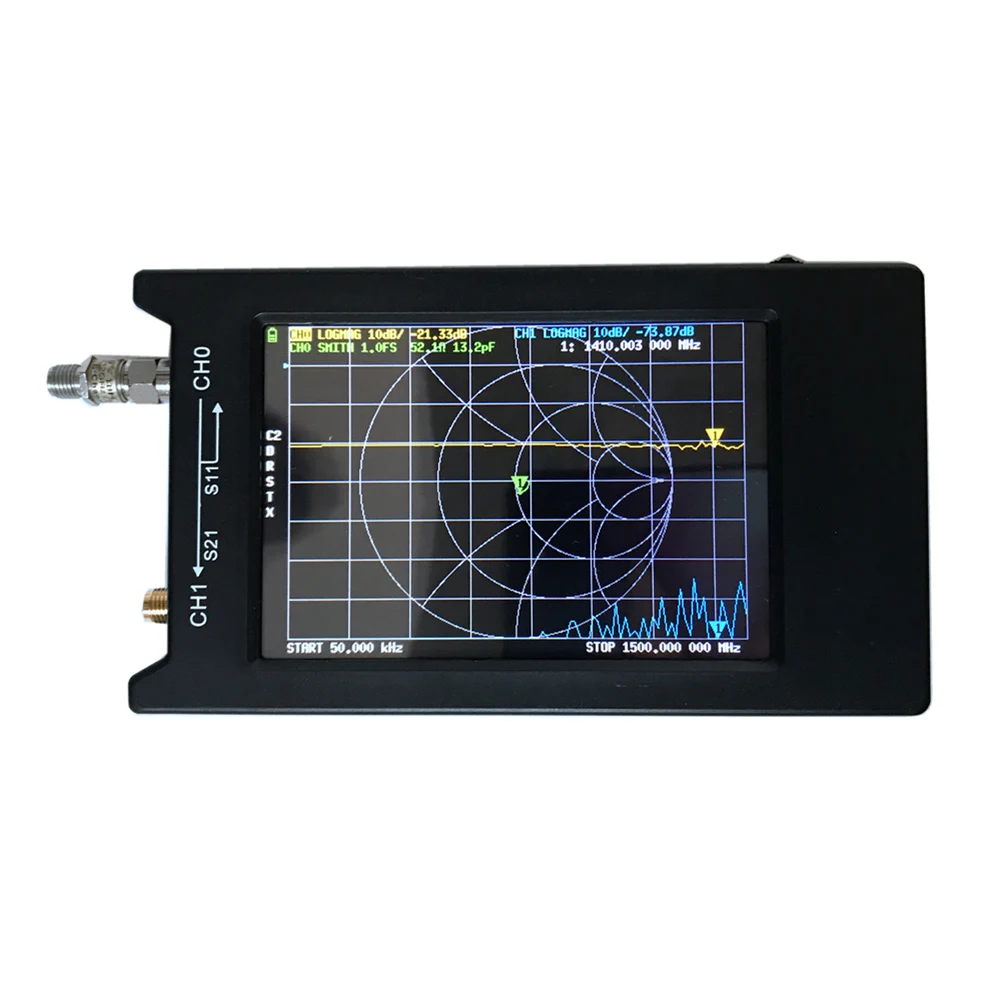

Векторный сетевой анализатор 50 кГц-1,5 ГГц, диагональ 4 дюйма, ЖК-экран, антенна, анализатор MJJ88

Особенности: 1. С блоком питания постоянного тока для затемнения, 4 дюйма full-view ЖК-дисплей экран может быть видно более четко для использования на открытом воздухе, и более комфортным для внутреннего использования 2. Оптимизированный Электрический Длина планки между проемами линз: полное использование гармоник Si5351, он может использовать 5th гармоник для того чтобы измерить до 1,5 ГГц 3. Когда используется основная волна, выходной уровень CH0 увеличивается до 0dBm, что делает измерение отражения более точным 4. Переработанная схема управления питанием уменьшает шум питания, usb-помехи и зарядный ток 5. Улучшенная схема PCB 6. Защищены UART интерфейс для DIY расширения 7. Легкий корпус из АБС-пластика хорошо защищает устройство Основные параметры: Корпус из АБС-пластика: около 75 мм x 133 мм x 18 мм Частота измерения: 50 кГц ~ 1,5 ГГц Выход RF: 0dbm (± 2 дБ, основная волна) Точность частоты:<2ppm Стабильность частоты: <0,5 ppm Диапазон измерения: 70dB (50 кГц-300 МГц), (60dB (300 м-900 МГц), 40dB (0,9 г-1,5 ГГц) Возможность расширения прошивки) (Примечание: обратите внимание на ошибку, вызванную нелинейным преобразованием фундаментальной волны при использовании гармонических измерений.) Порт SWR:<1,1 Дисплей: 4 TFT (320x480) Интерфейс USB: USB type-C; Режим связи: CDC (серийный) Питание: USB 5V 200mA. Максимальный зарядный ток 1A Количество калибровочных точек: 101 (фиксированное) Количество точек сканирования: 101 (фиксированное) Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5 Измерение s-параметров, коэффициента напряжения стоящей волны, фазы, задержки, диаграммы Смита и т. Д. Посылка включает в себя: 1 х Основной блок 2x15 см SMA штекерные RG316 RF кабели Разъем SMA Female-1 шт. 1 х SMA простой калибровочный набор короткий 1 х SMA простой калибровочный Набор Открытый 1 x SMA Простая калибровка набор нагрузки 1 кабель для передачи данных USB Type-C Кабель C-C (для подключения к Android мобильный телефон)-1 шт.

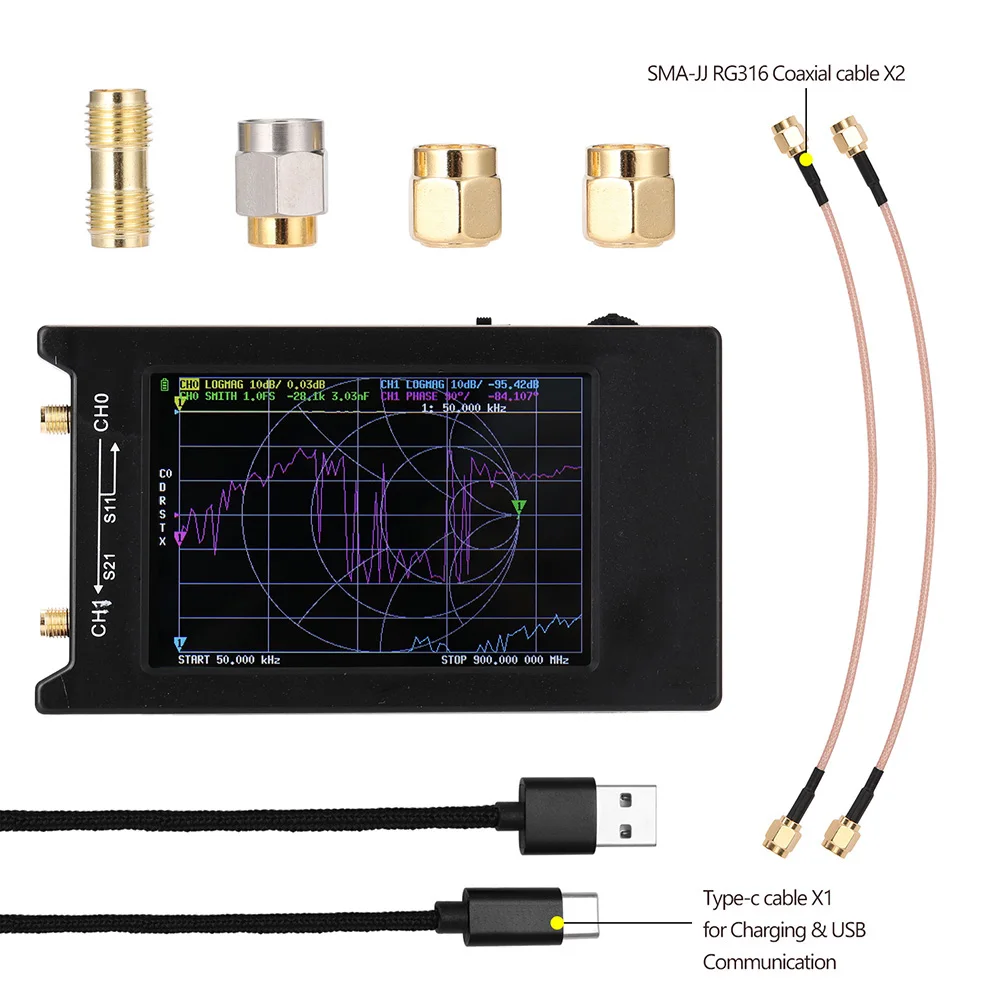

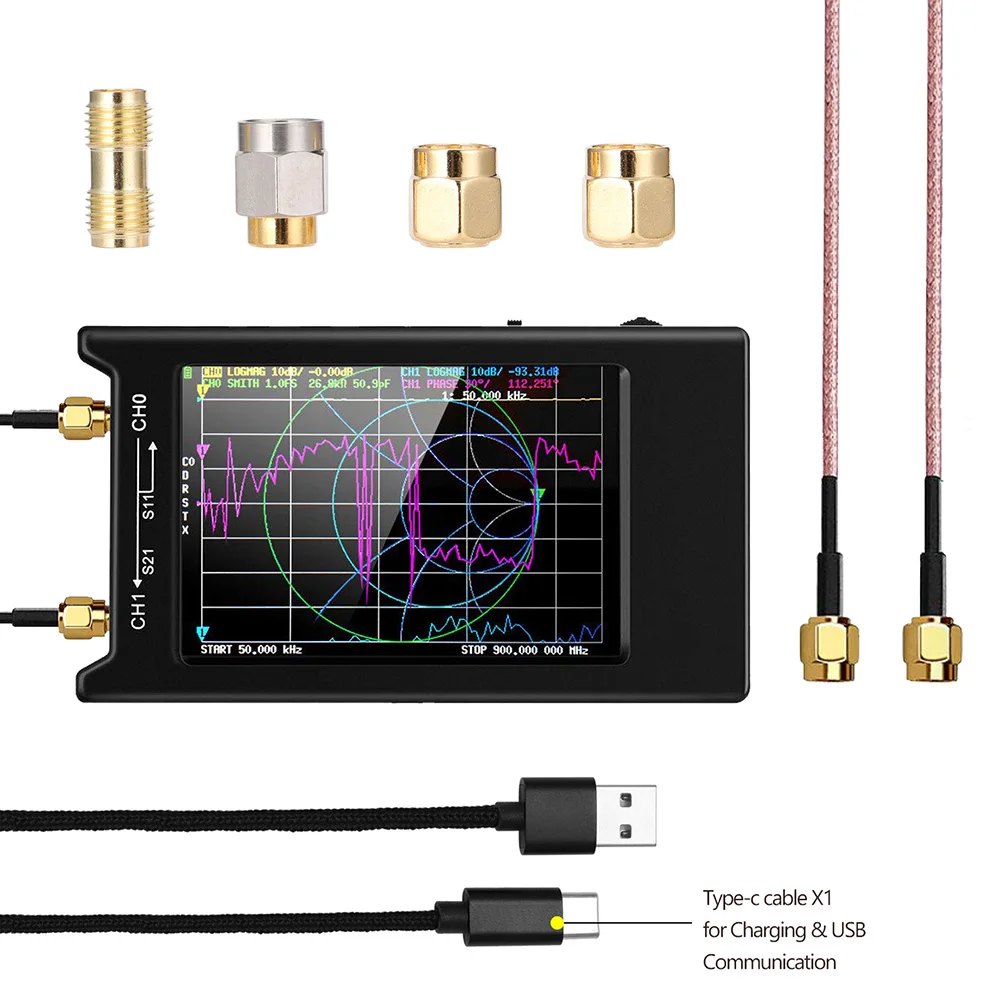

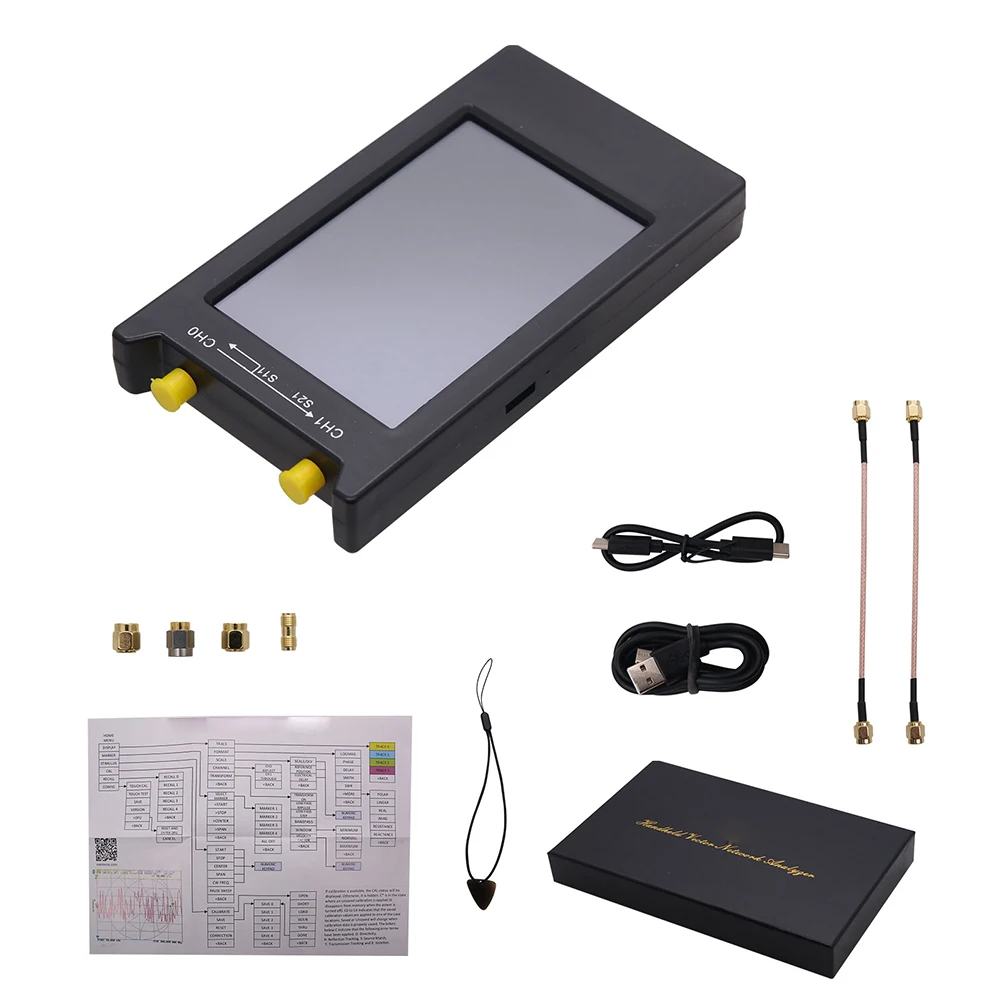

1 х Основной блок 2x15 см SMA штекерные RG316 RF кабели Разъем SMA Female-1 шт. 1 х SMA простой калибровочный набор короткий 1 х SMA простой калибровочный Набор Открытый 1 x SMA Простая калибровка набор нагрузки 1 кабель для передачи данных USB Type-C Кабель C-1 шт.
