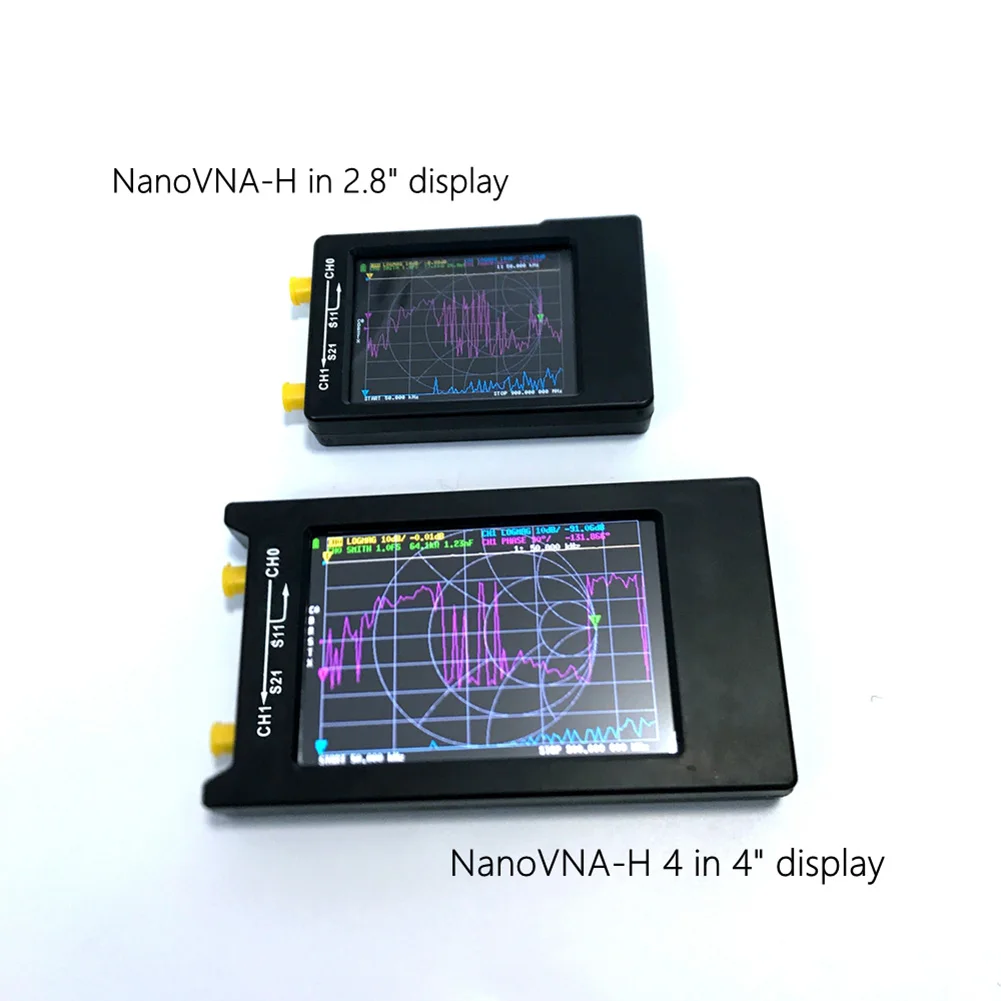

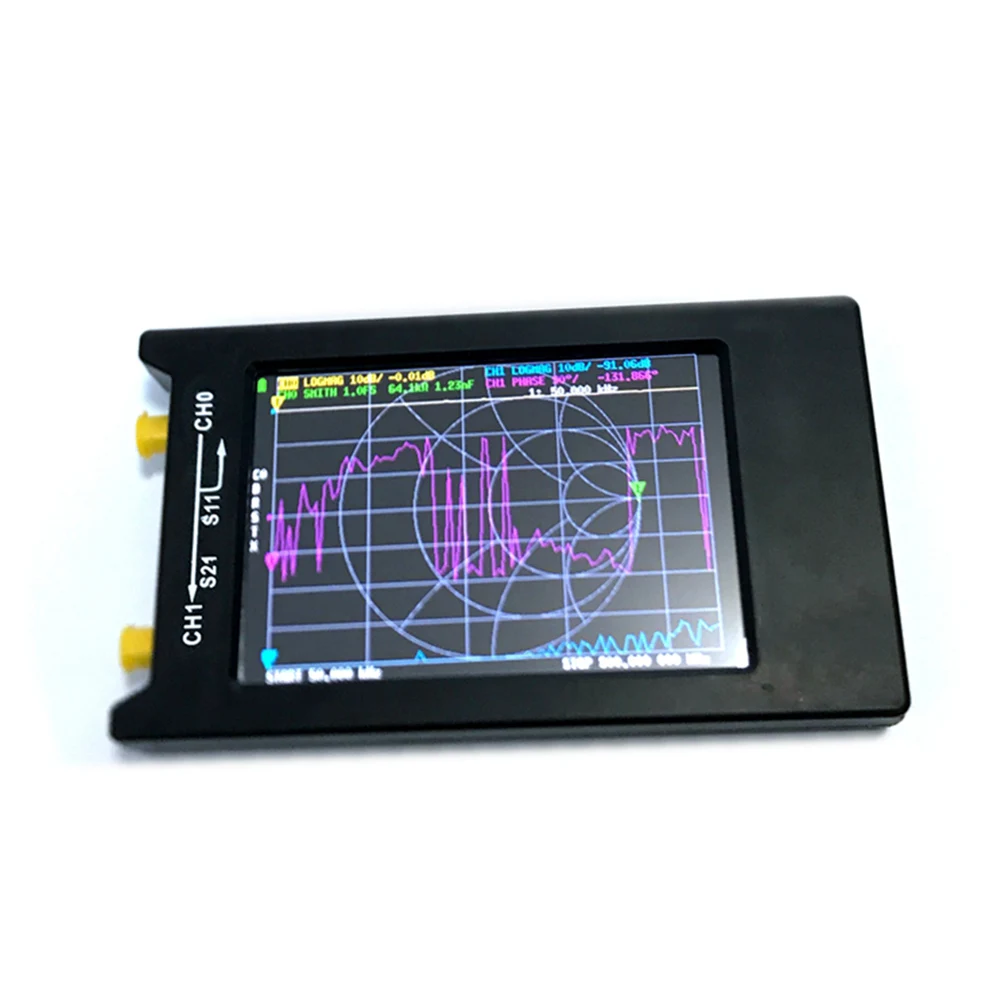

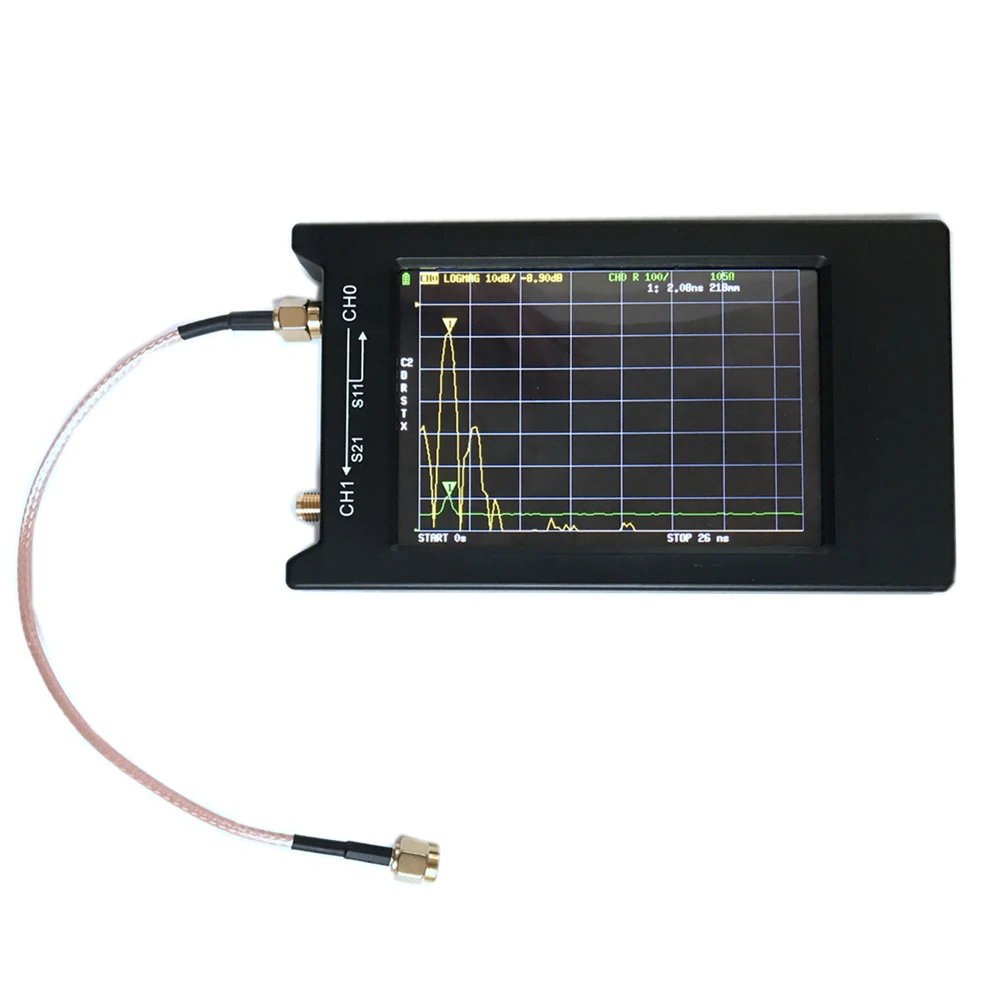

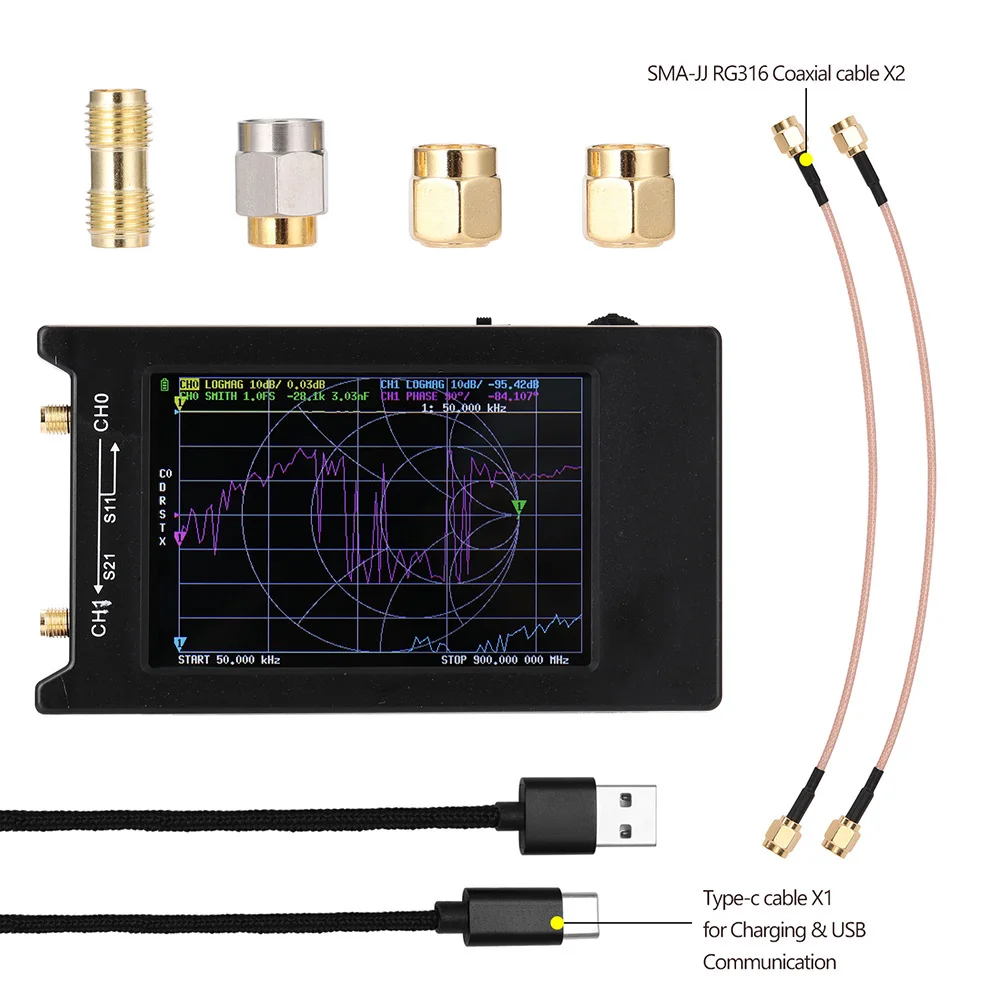

50 кГц-1,5 ГГц векторный сетевой анализатор NanoVNA-H4 4-дюймовый ЖК-экран антенный анализатор J8

Особенности: 1. С помощью метода затемнения постоянного тока, 4-дюймовый полноэкранный ЖК-экран может быть более четко виден для использования на открытом воздухе, и более удобный для использования в помещении 2. Оптимизированный электрический мост: полное использование гармоник Si5351, он может использовать 5-ю гармонику для измерения до 1,5 ГГц 3. Когда используется основная волна, выходной уровень CH0 увеличивается до 0dBm, что делает измерение отражения более точным 4. Переработанная схема управления питанием уменьшает шум питания, usb-помехи и зарядный ток 5. Улучшенная схема PCB 6. Защищены UART интерфейс для DIY расширения 7. Легкий корпус из АБС-пластика хорошо защищает устройство Основные параметры: Корпус из АБС-пластика: около 75 мм x 133 мм x 18 мм Частота измерения: 50 кГц ~ 1,5 ГГц Выход RF: 0dbm (± 2 дБ, основная волна) Точность частоты:<2ppm Стабильность частоты: <0,5 ppm Диапазон измерения: 70 дБ (50 кГц-300 МГц), (60 дБ (300 м-900 МГц), 40 дБ (0,9 г-1,5 ГГц) позволяют расширить прошивку) (Примечание: обратите внимание на ошибку, вызванную нелинейным преобразованием фундаментальной волны при использовании гармонических измерений.) Порт SWR:<1,1 Дисплей: 4 TFT (320x480) Интерфейс USB: USB type-C; Режим связи: CDC (серийный) Источник питания: USB 5В 200мА. Максимальный зарядный ток 1A Количество калибровочных точек: 101 (фиксированное) Количество точек сканирования: 101 (фиксированное) Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5 Измерение s-параметров, коэффициента напряжения стоящей волны, фазы, задержки, диаграммы Смита и т. Д. Посылка включает в себя: 1 х Основной блок 2x15 см SMA штекерные RG316 RF кабели Разъем SMA Female-1 шт. 1 х SMA простой калибровочный набор короткий 1 х SMA простой калибровочный Набор Открытый 1 x SMA Простая калибровка набор нагрузки 1 кабель для передачи данных USB Type-C Кабель C-C (для подключения к Android мобильный телефон)-1 шт.
