Векторный анализатор сетевой антенны NanoVNA-H, 50 кГц 1,5 ГГц, 2,8 дюймов, LCDHF, VHF, UHF, UV, + аккумулятор 450 мАч + пластиковый кейс, NanoVNA-H4

Векторный анализатор сети NanoVNA-H4, HF VHF UHF 1,5 ГГц, антенный анализатор с цифровым ЖК-дисплеем, стоячий волновой измерительный прибор

Особенности:

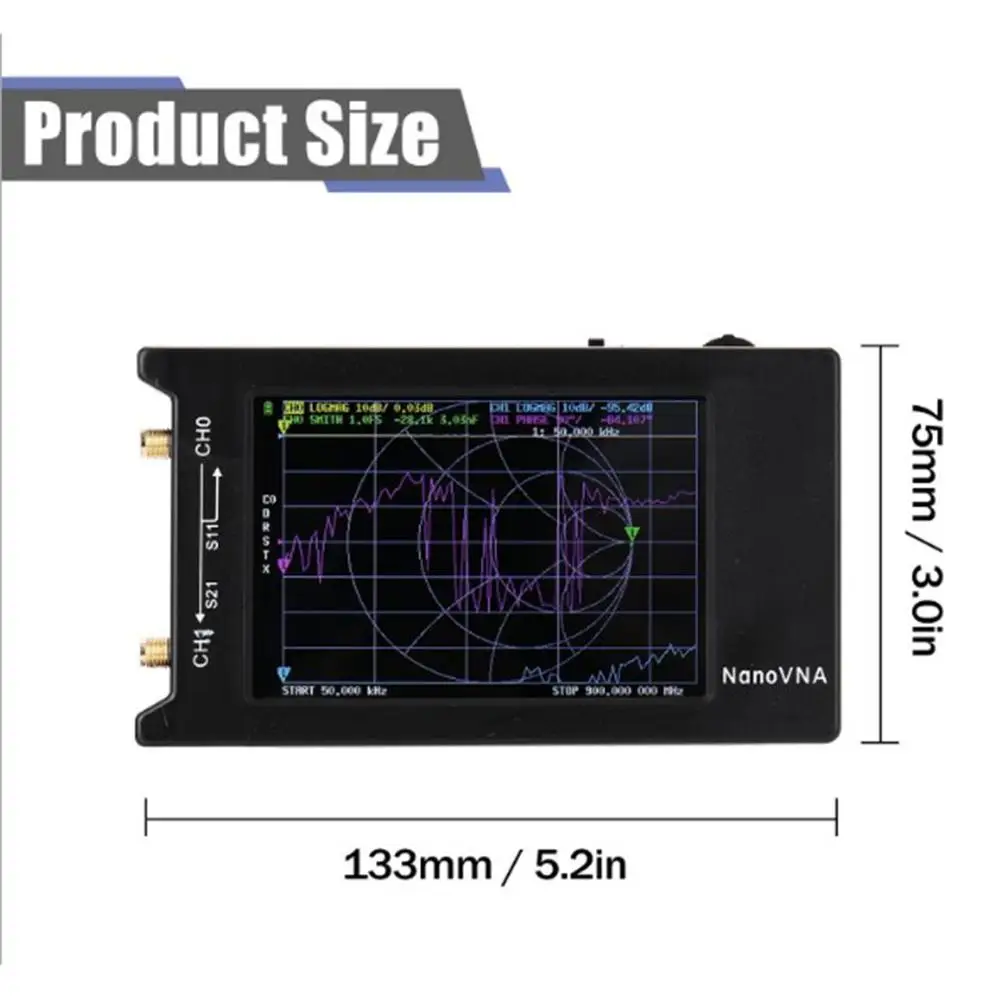

1. 4-дюймовый полноэкранный ЖК-экран добавляет регулировку постоянного тока, что делает его более четким при использовании на улице и более удобным для использования в помещении. 2. Электрический мост оптимизирован для полного использования гармоник Si5351, и теперь 5-я гармоника может использоваться для измерения до 1,5 ГГц. 3. При использовании основной волны выходной уровень CH0 увеличивается до 0 дБм, а измерение отражения более точное. 4. Устранить аномалию нановны-н до 6 МГц. 5. Воспроизводите разработанную схему управления питанием, еще больше снижая шум блока питания, уменьшая помехи блока питания USB, уменьшая ток зарядки и защищая аккумулятор. 6. Оптимизированная схема PCB, вмещающая батарею 1950 мАч, используется более 8 часов; Защищенный интерфейс UART для легкого самостоятельного расширения. Спецификация: Корпус из АБС-пластика: около 75 мм x 133 мм x 18 мм/2,95*5,24*0,71 дюйма (без исключения выступов) Частота измерения: 50 кГц ~ 1,5 ГГц Радиочастотный выход: 0 дБм (± 2 дБ, фундаментальная волна) Точность частоты: <2ppm Стабильность частоты: <0,5 ppm Диапазон измерения: 70дБ (50 кГц-300 МГц), (60дБ (300 м-900 МГц), 40дБ (0,9 г-1,5 ГГц) включить расширенную прошивку); (При использовании гармонического измерения необходимо обращать внимание на ошибку, вызванную нелинейным преобразованием фундаментальной волны) Порт SWR: <1,1 Показ: 3,95 "TFT (320x480) Интерфейс USB: режим связи USB type-C: CDC (последовательный) Питание: USB 5V 200mA, встроенный аккумулятор 1950mAh, максимальный зарядный ток 1A Количество точек калибровки: 101 (фиксированное) Количество точек сканирования: 101 (фиксированное) Отслеживание дисплея: 4, отметка: 4, Сохранение настроек: 5 Измерение параметров S, соотношение стоячих волн напряжения, фазы, задержки, диаграммы Смита, анализа временных доменов. Размер подарочной коробки: около 24x14x3 см/9,45*5,51*1,18 дюйма Вес набора: около 0,37 кг Комплектация: Хост NanoVNA * 1 (включая 4-дюймовый сенсорный экран, аккумулятор 1950 мАч) 15 см SMA штекер-штекер RG316 RF кабель * 2 Разъем SMA «Мама-мама» * 1 Простой калибровочный набор SMA короткий * 1 Простой калибровочный набор SMA OPEN * 1 Простая Калибровочная установка SMA нагрузка * 1 Кабель USB Type-C для передачи данных * 1 Type-C к Type-C * 1 (поддерживает подключение к телефонам Android)
