Hisonauto ATU-100 ATU100 1,8-50 МГц DIY наборы автоматический тюнер антенны от N7DDC 7x7 прошивка запрограммированаSMTчип припаян

ATU-10 QRP автоматический антенный тюнер от N7DDC

Https://www.aliexpress.com/item/1005003234902647.html

Особая особенность:

Использование реального импортного магнитного кольца: T68-2

Примечание: рекомендуется Максимальная мощность при настройке не выше 30 Вт. (после настройки вы можете установить 100 Вт и работать на этой мощности)

SWR больше, чем 1,1 автоматически активируется, тюнинг, и минимальная мощность была изменена от 5 Вт до 1 Вт.

После модификации, он может быть настроен ниже 5 Вт. Слишком низкое значение может привести к недостаточно тонкой настройке (оригинальный по умолчанию больше, чем автоматическая Настройка 5 Вт), Пожалуйста, знайте перед размещением заказа.

Руководство по заказу

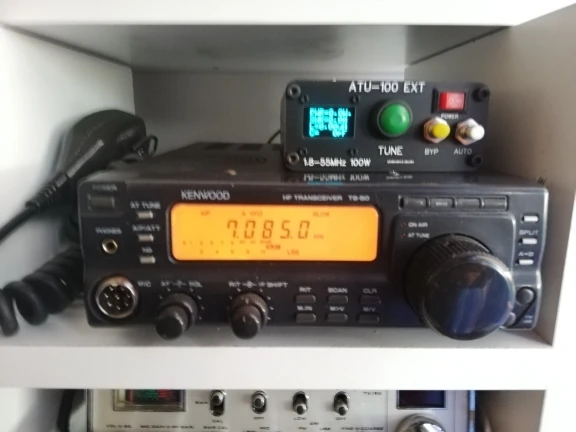

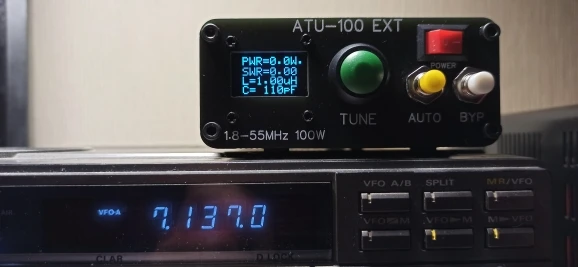

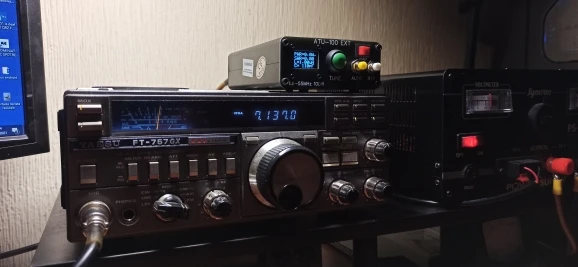

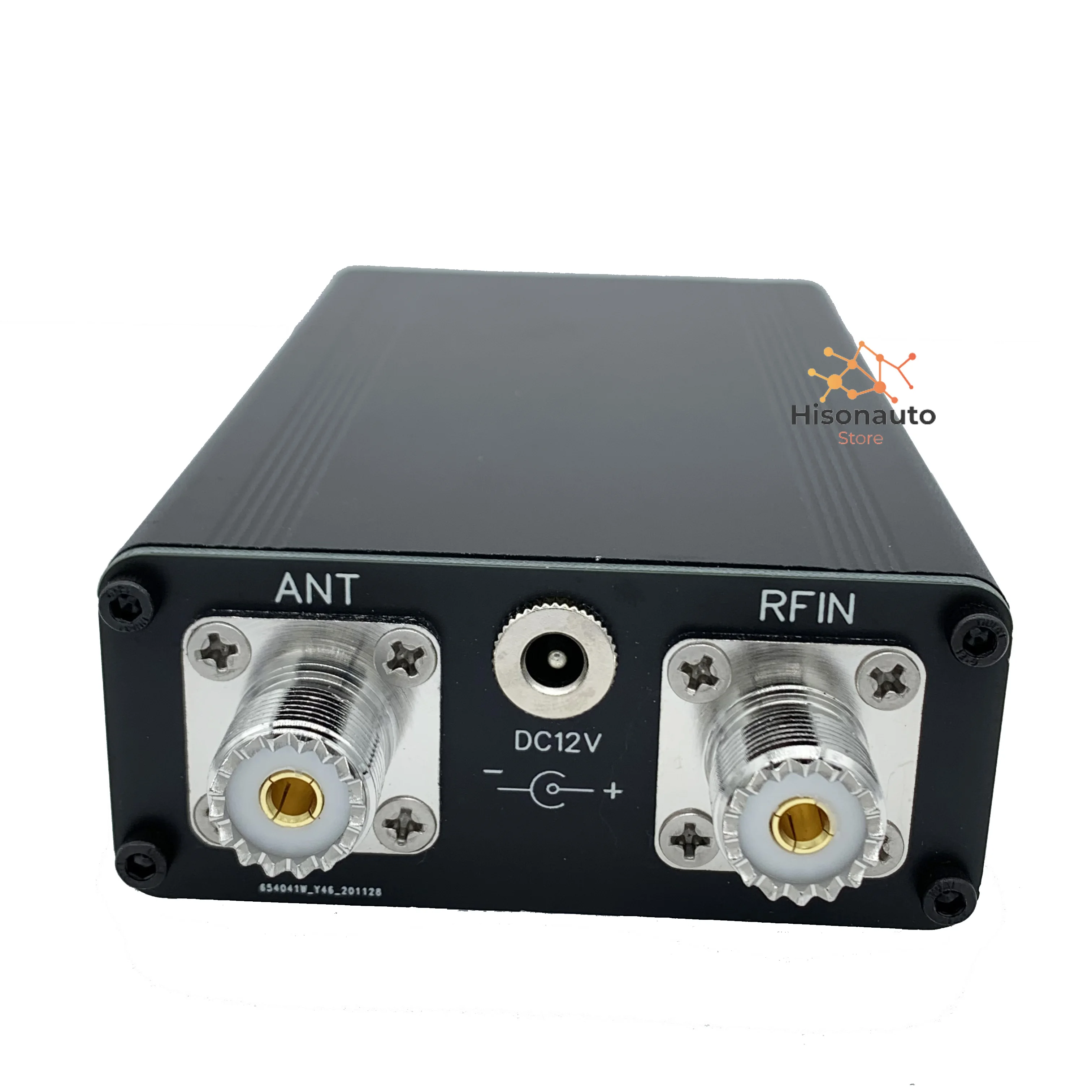

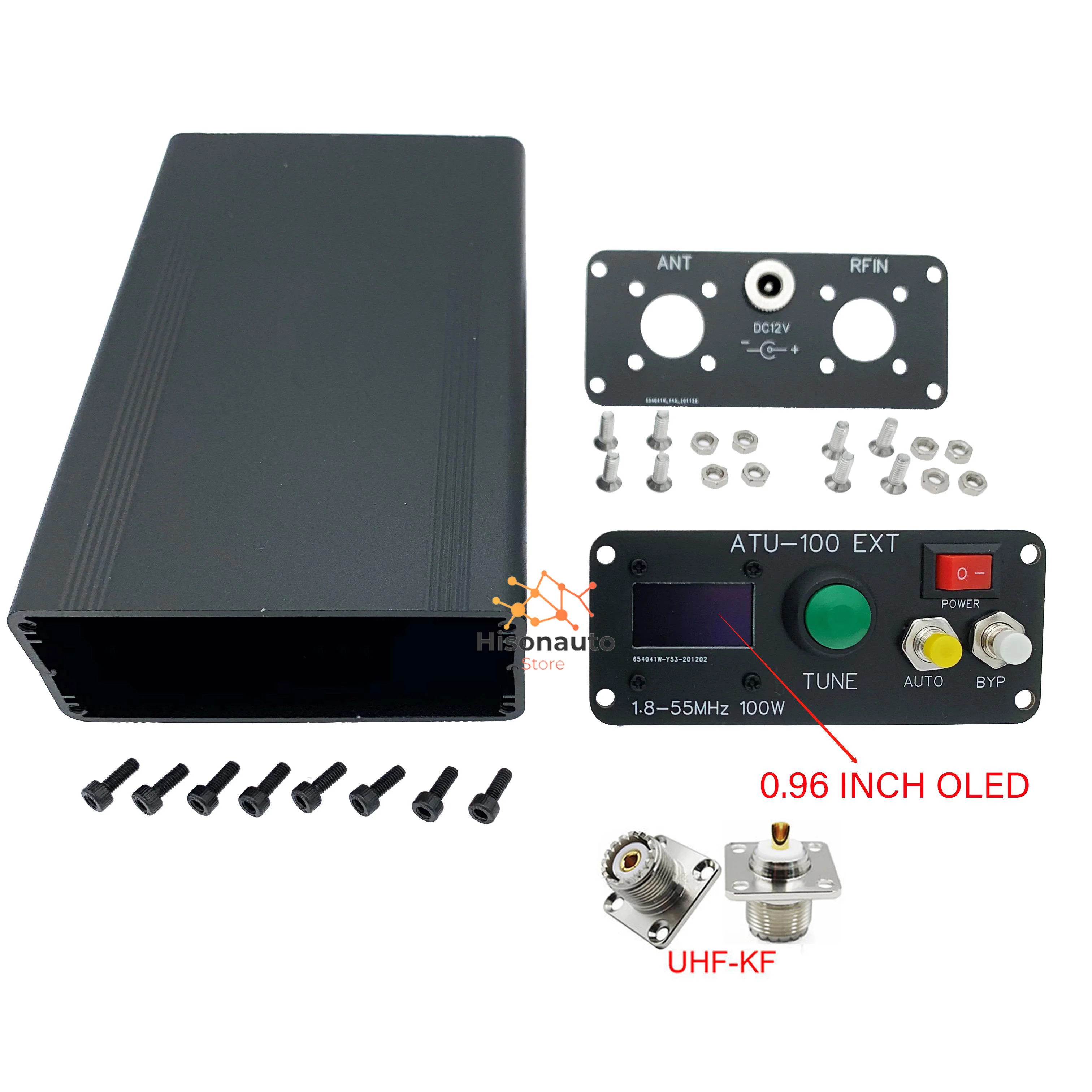

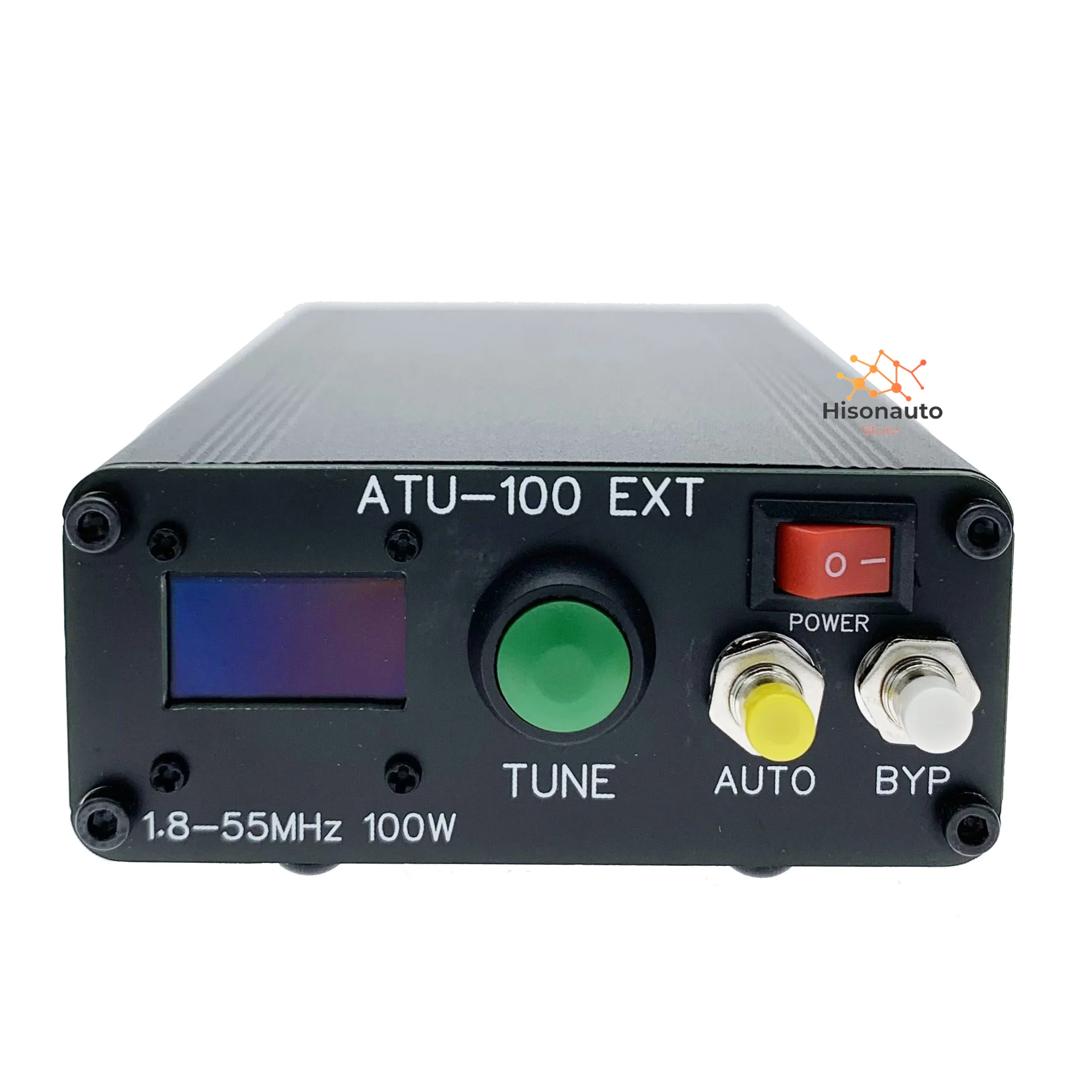

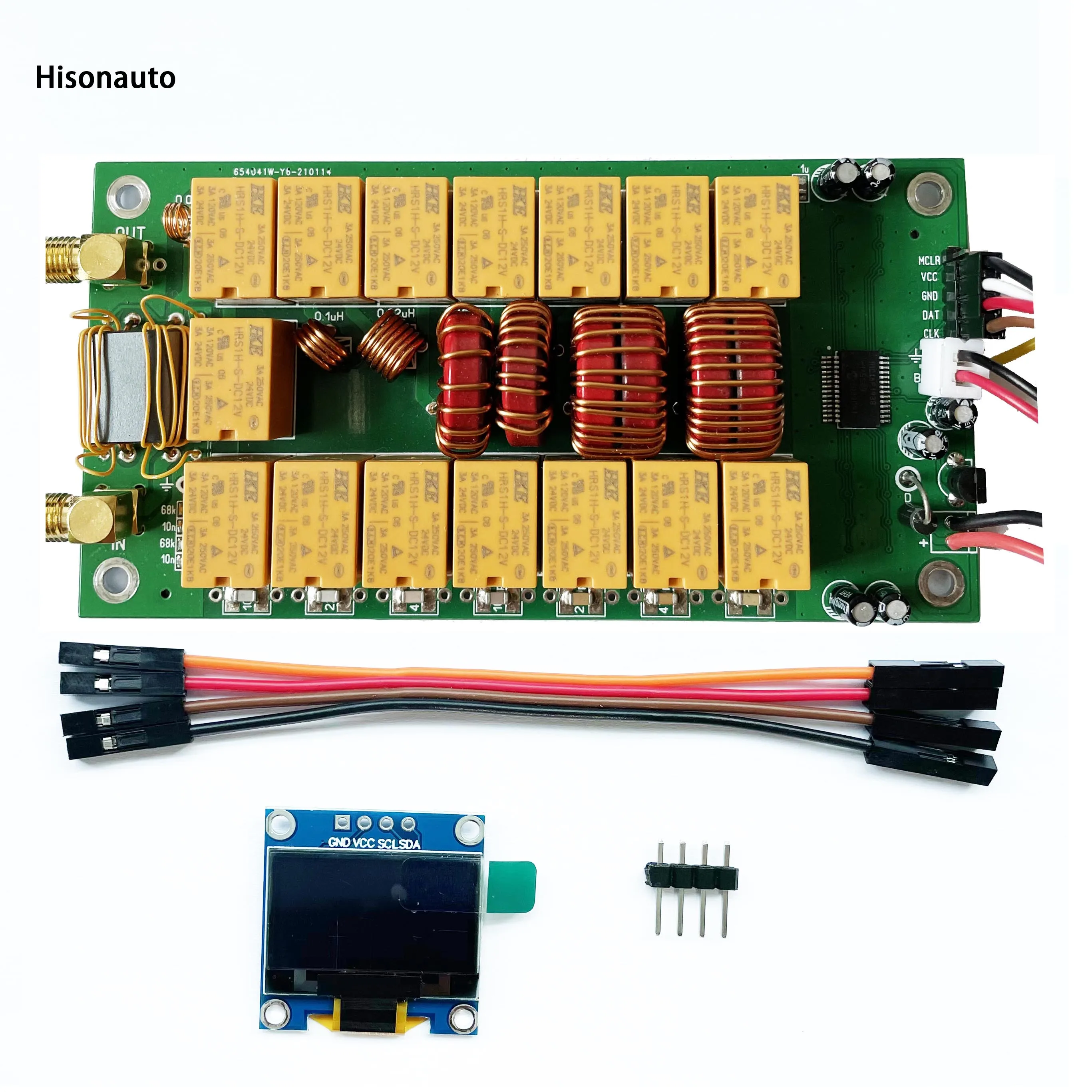

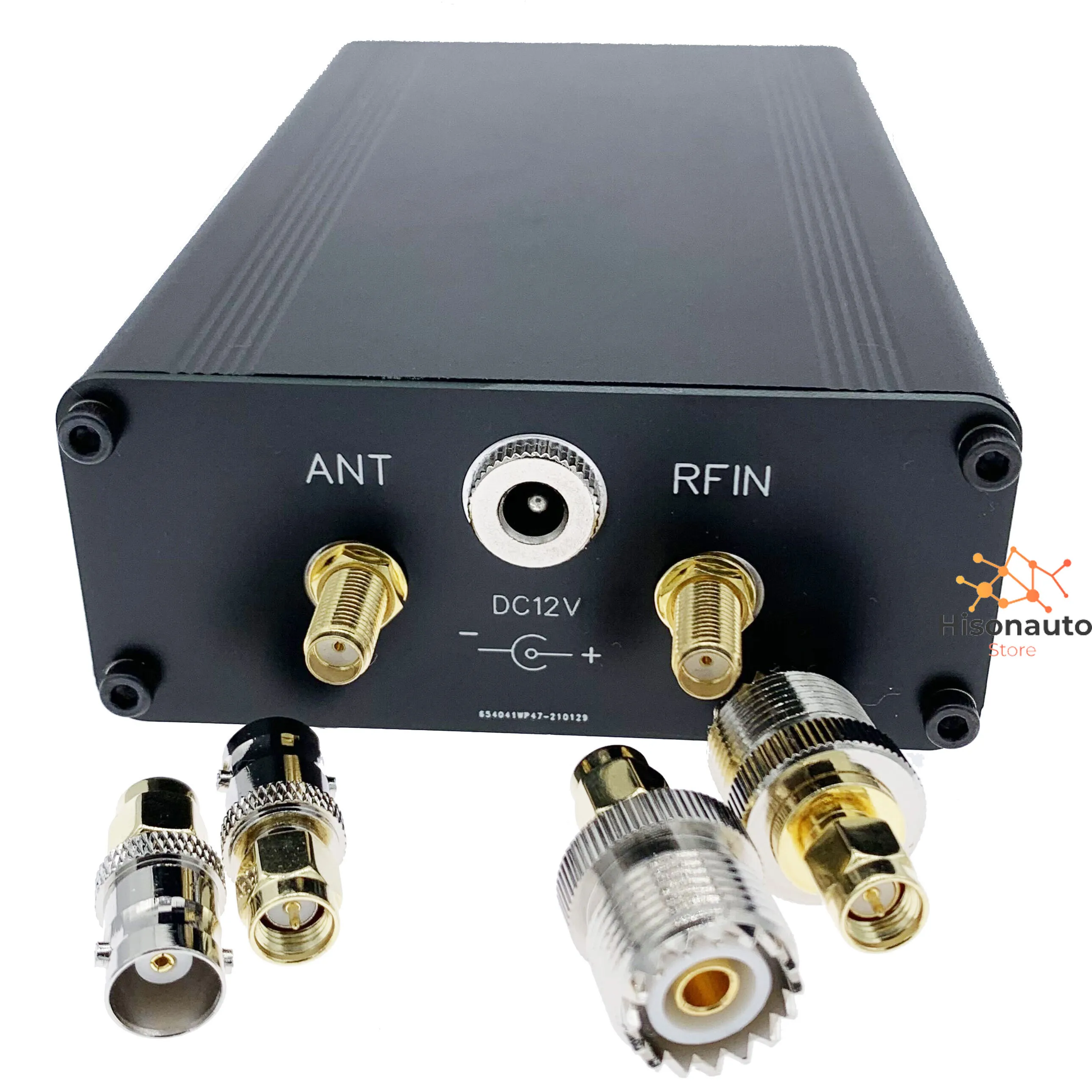

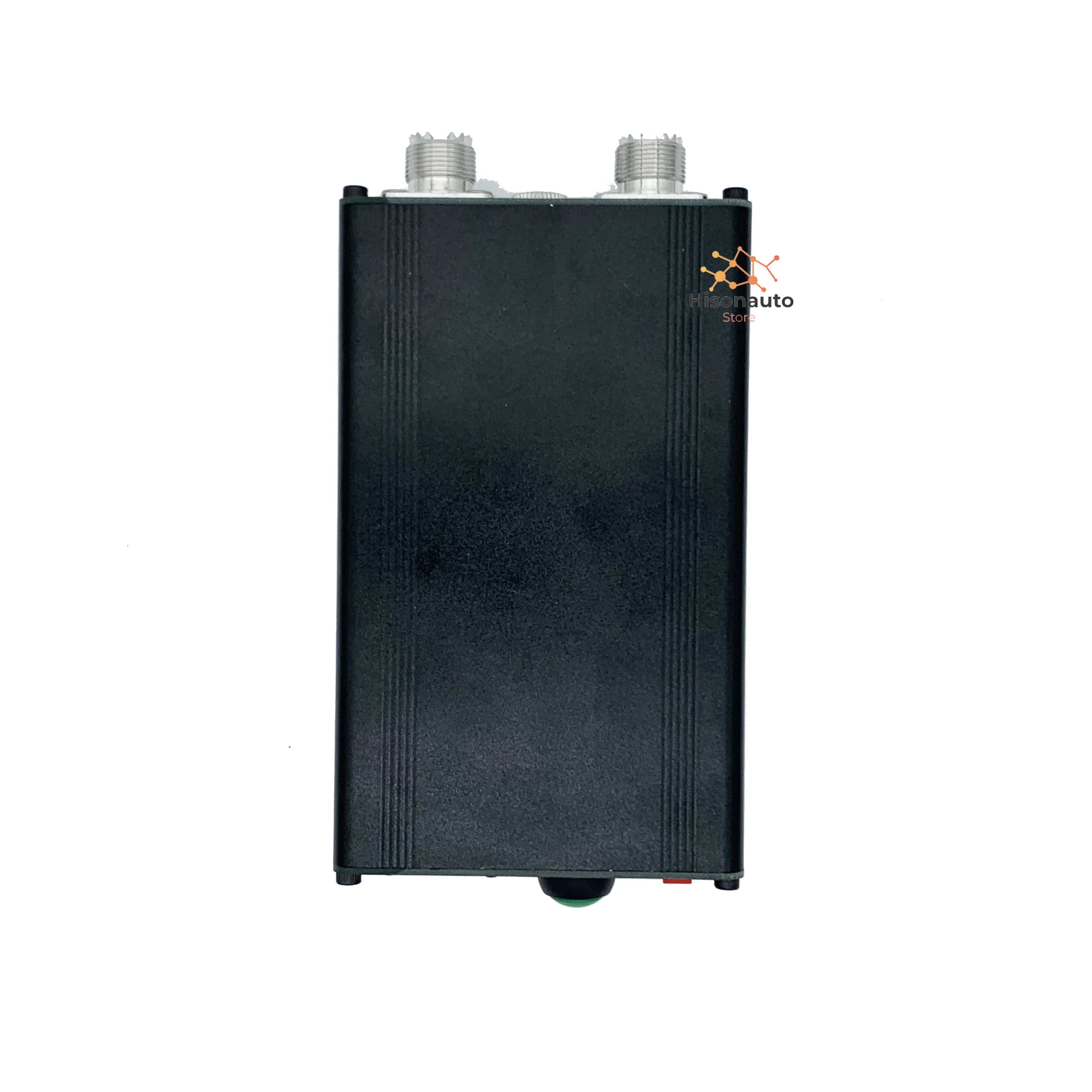

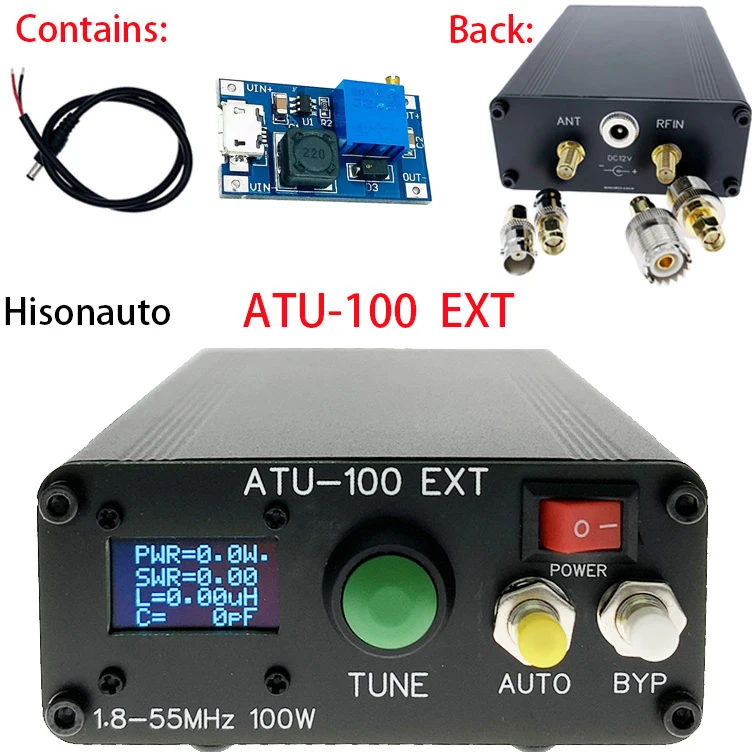

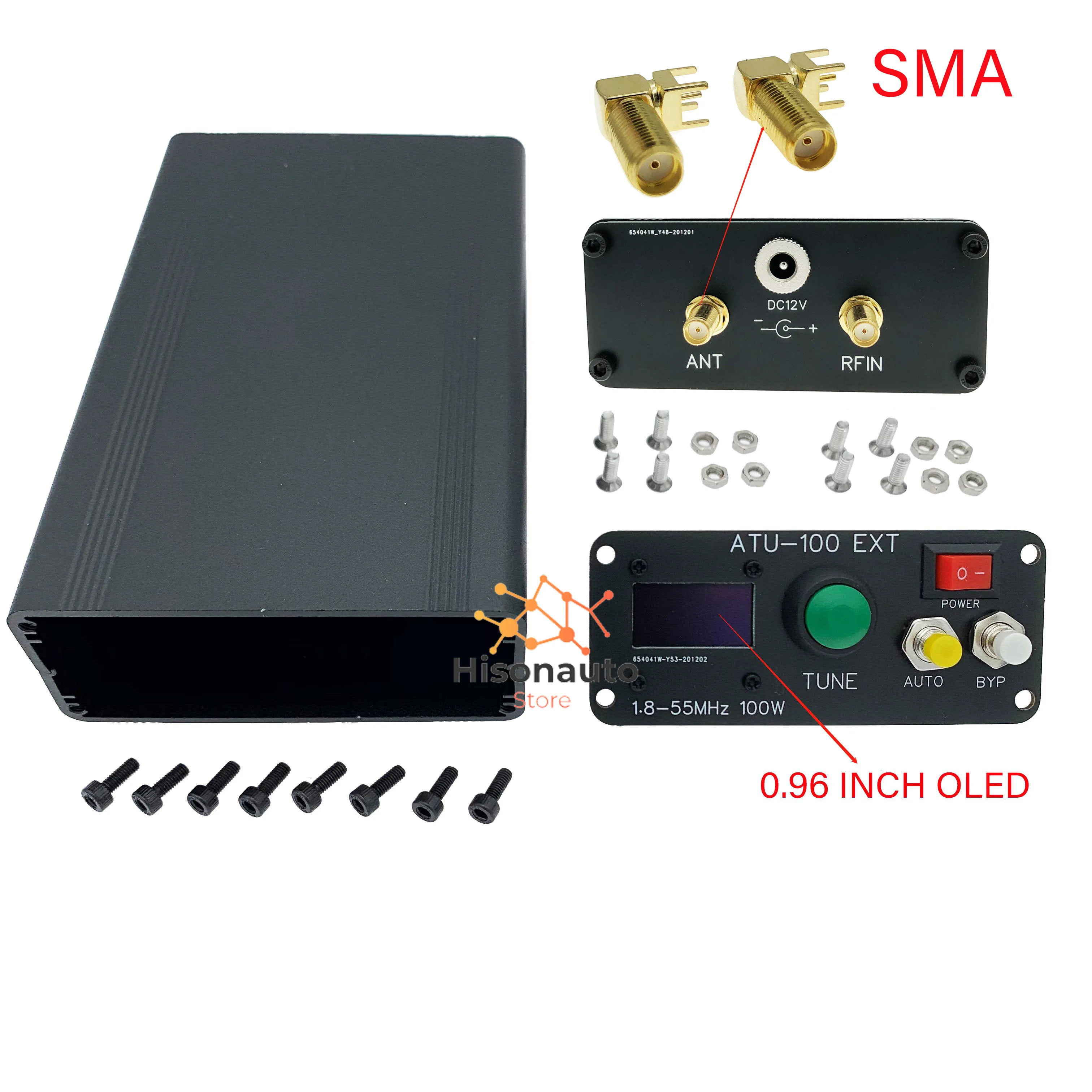

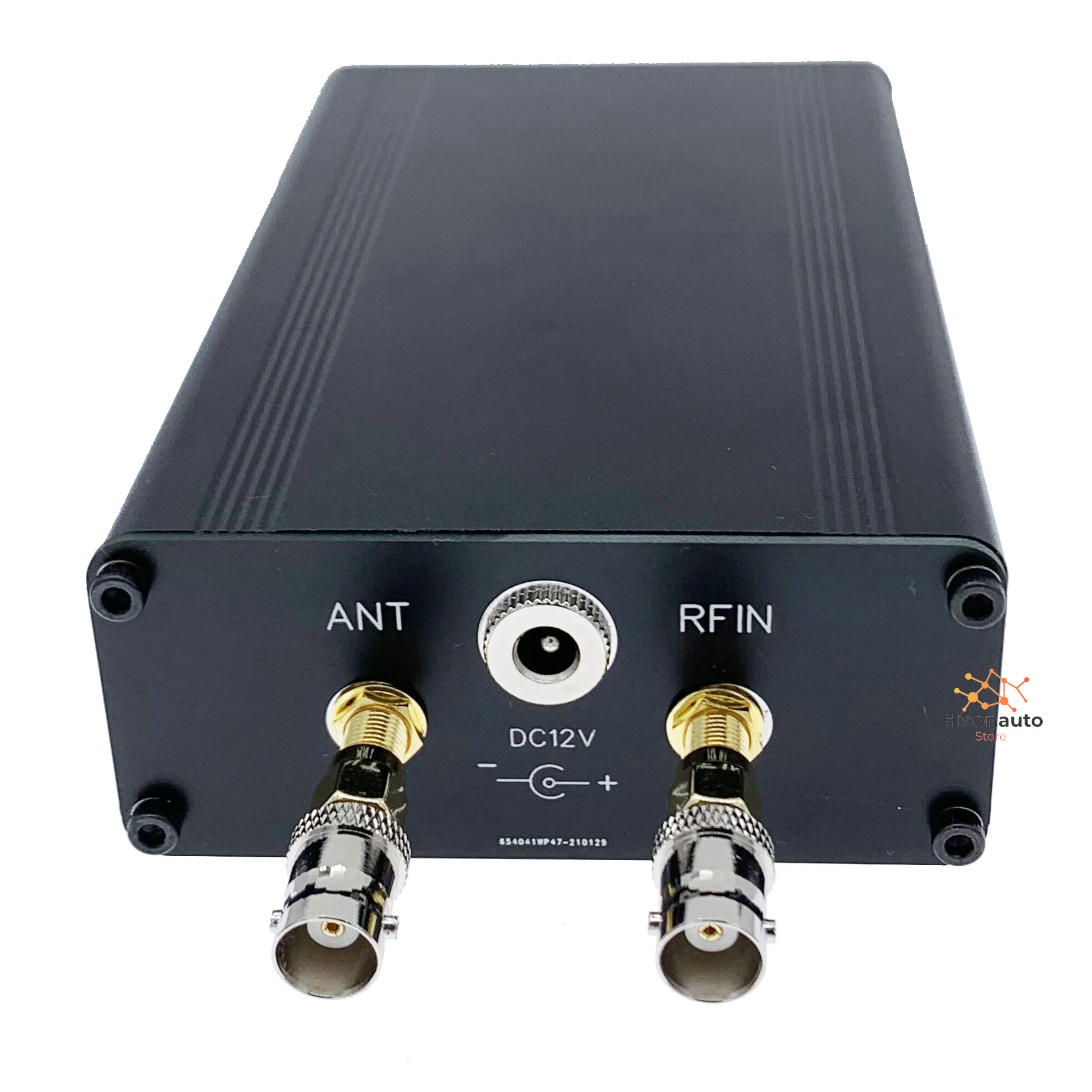

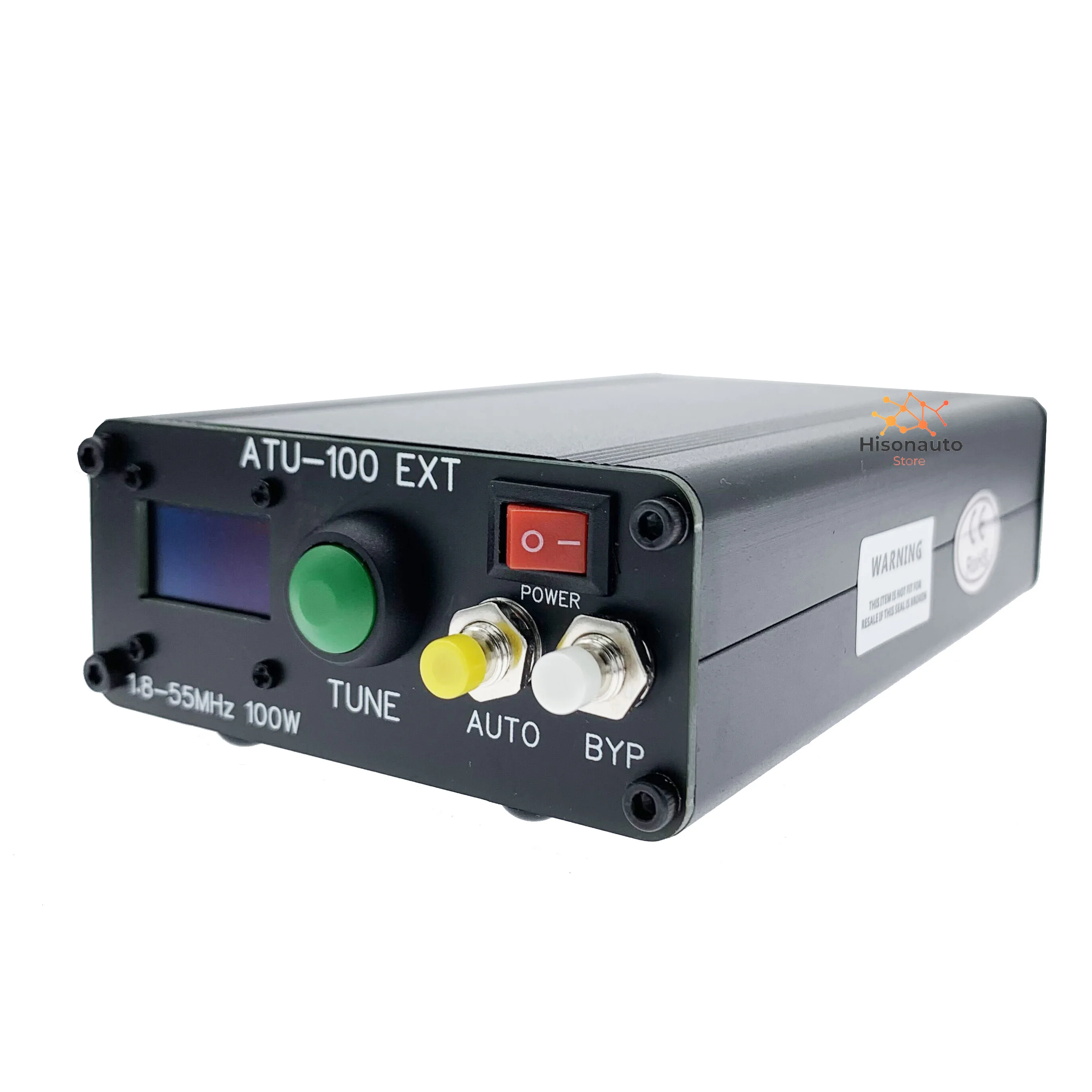

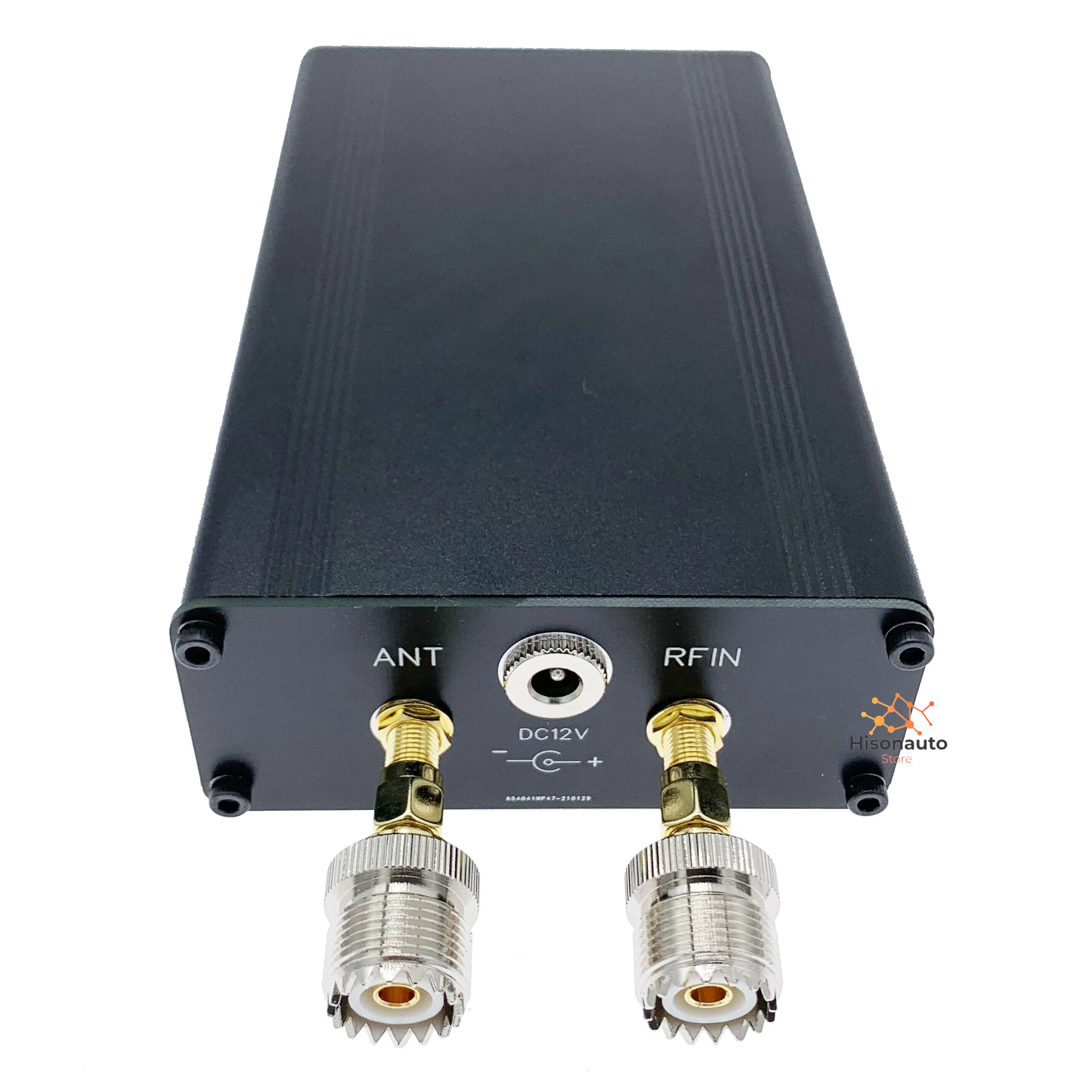

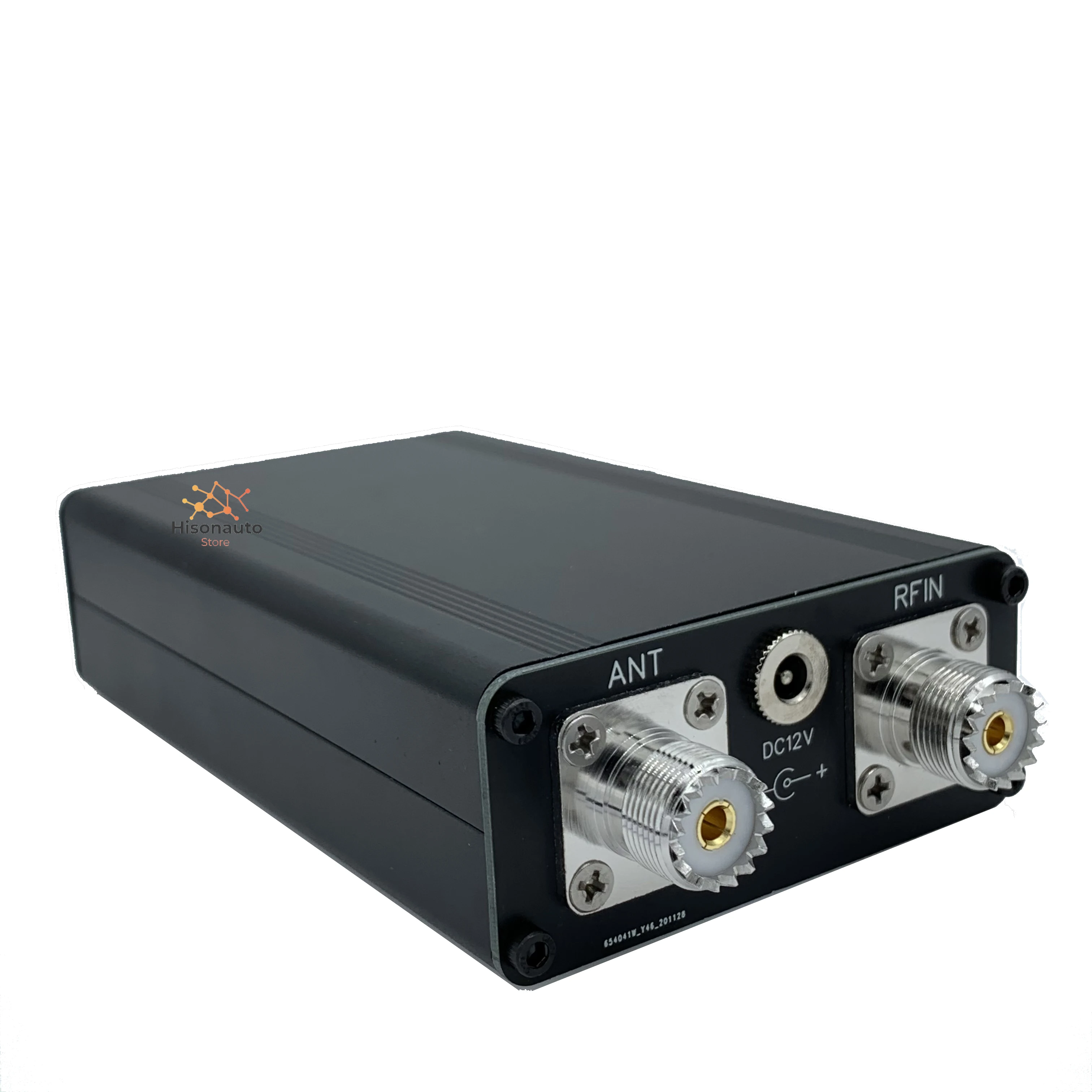

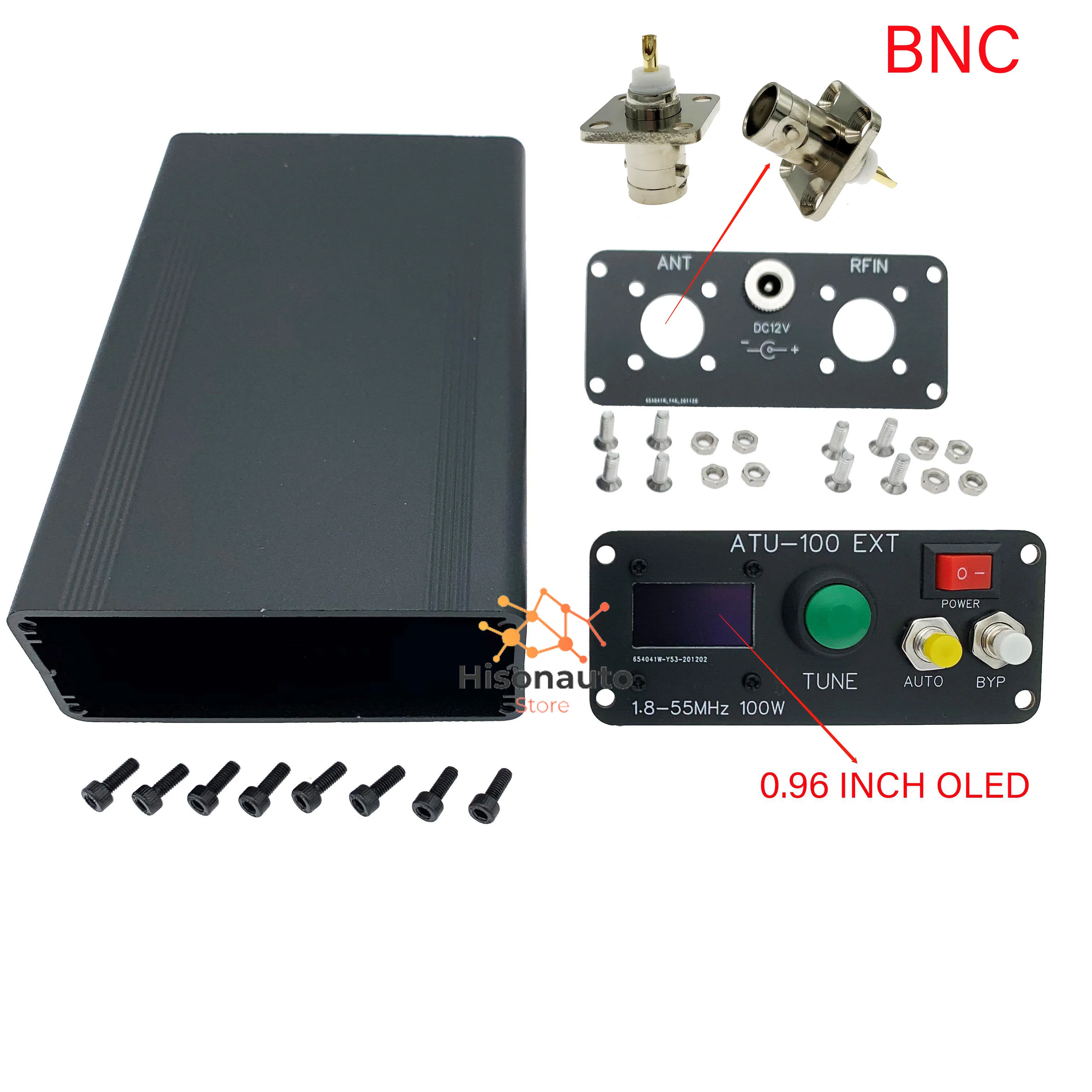

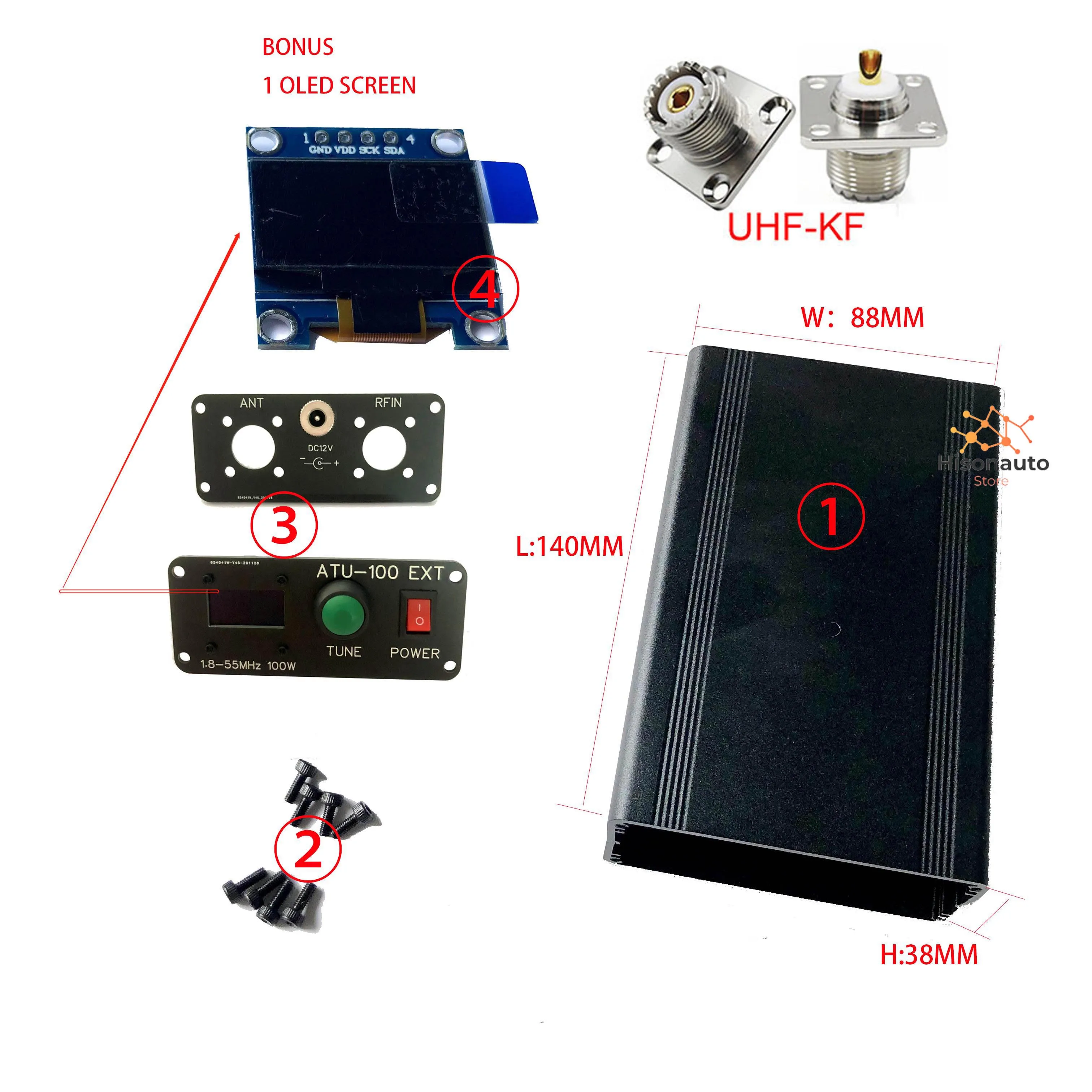

Тип 1:1. Материнская плата PCB x1. (Электронные компоненты SMD спереди и сзади были спаяны, и последняя версия прошивки была сожжена)2. Несколько подключаемых электронных компонентов и аксессуаров. (Требуется пользовательская Сварка).3. 0,96 дюймовый oled-экран x1Корпус 1:1. Корпус из алюминиевого сплава x 1.(140x88x38 мм Д * Ш * В)2. Передняя панель x13. 0,96 дюймовый oled-экран x14. Выключатель питания x15. Кнопка настройки x16. Задняя панель x1 (включая гнездо DC5.5x 2,1, обратите внимание, что UHF разъемы не включены)7.UHF-KF разъемы * 2 (также называется SO239/SL16/PL259)Корпус 2:1. Корпус из алюминиевого сплава x 1.(140x88x38 мм Д * Ш * В)2. Передняя панель x13. 0,96 дюймовый oled-экран x14. Выключатель питания x15. Кнопка настройки x16. Автоматическая Кнопка x17. Кнопка Byp x18. Задняя панель x1 (включая гнездо DC5.5 x 2,1, обратите внимание, что UHF разъемы не включены)9.UHF-KF разъемы * 2 (также называется SO239/SL16/PL259)Корпус 3:1. Корпус из алюминиевого сплава x1.(140x88x38 мм Д * Ш * В)2. Передняя панель x13. 0,96 дюймовый oled-экран x14. Выключатель питания x15. Кнопка настройки x16. Автоматическая Кнопка x17. Кнопка Byp x18. Задняя панель x19. DC5.5 x 2,1 гнездо x110. Разъемы BNC x2Корпус 4:1. Корпус из алюминиевого сплава x1.(140x88x38 мм Д * Ш * В)2. Передняя панель x13. 0,96 дюймовый oled-экран x14. Выключатель питания x15. Кнопка настройки x16. Автоматическая Кнопка x17. Кнопка Byp x18. Задняя панель x19. DC5.5 x 2,1 гнездо x110. SMA разъемы x2

Последняя версия прошивки 3,2

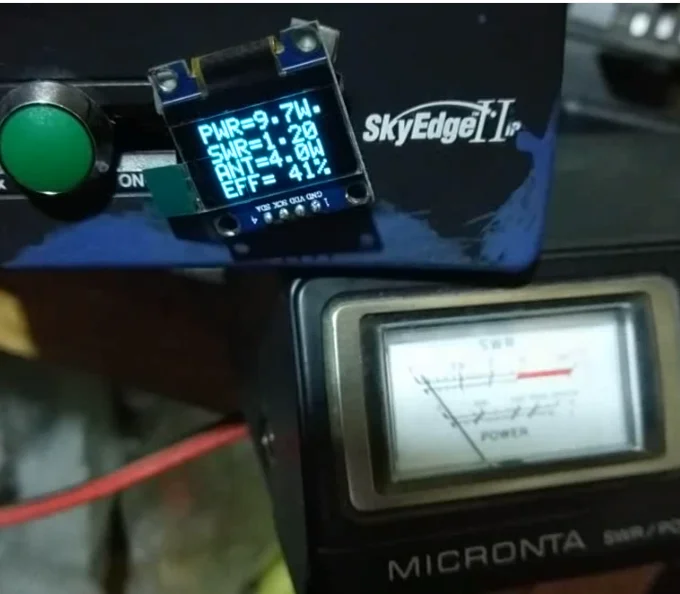

Новинка в версии 3,21. Исправлена ошибка с непрерывной передачей данных на дисплей.2. Добавлена новая возможность отключения всех реле вместе с дисплеем таймера. Новая ячейка 35-01 для активации функции. Отключите настройки таймера-сотовый 32. Вы можете использовать это будущее в настройках QRP, где критическое энергопотребление.3. Время ожидания для сброса дисплея увеличено до 2 секунд. Это требуется для некоторых oled-дисплеев с очень цепочкой на штифте сброса.

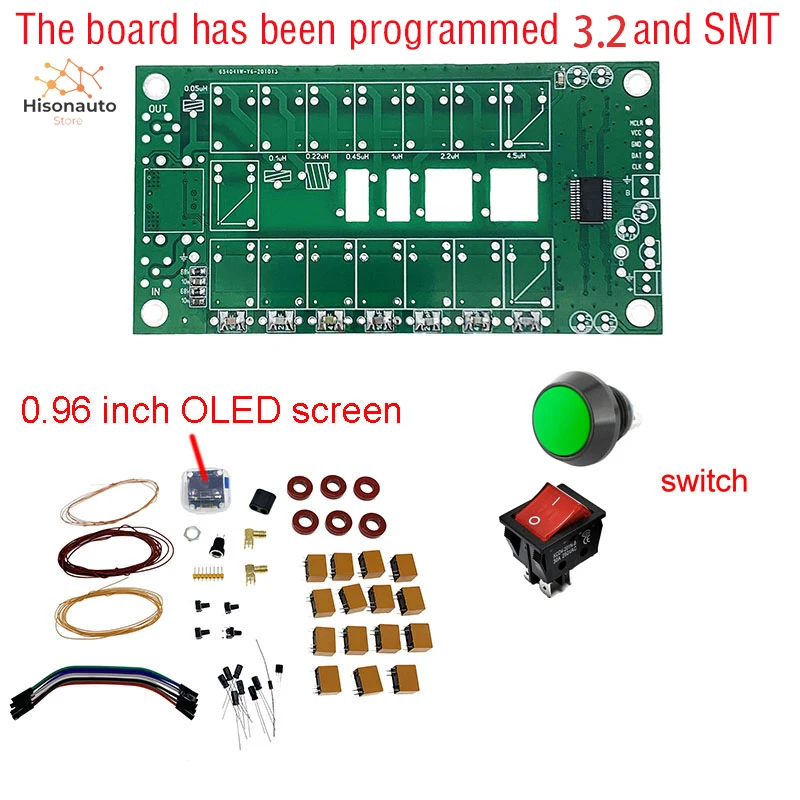

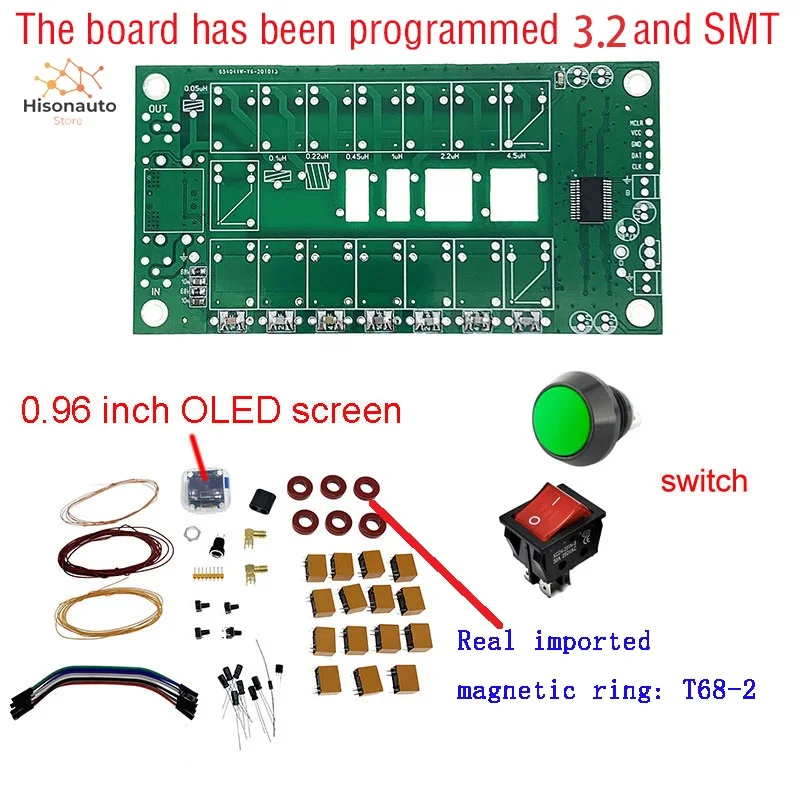

Примечание: плата сгорел 3,2 программы и SMT процесс заплаты

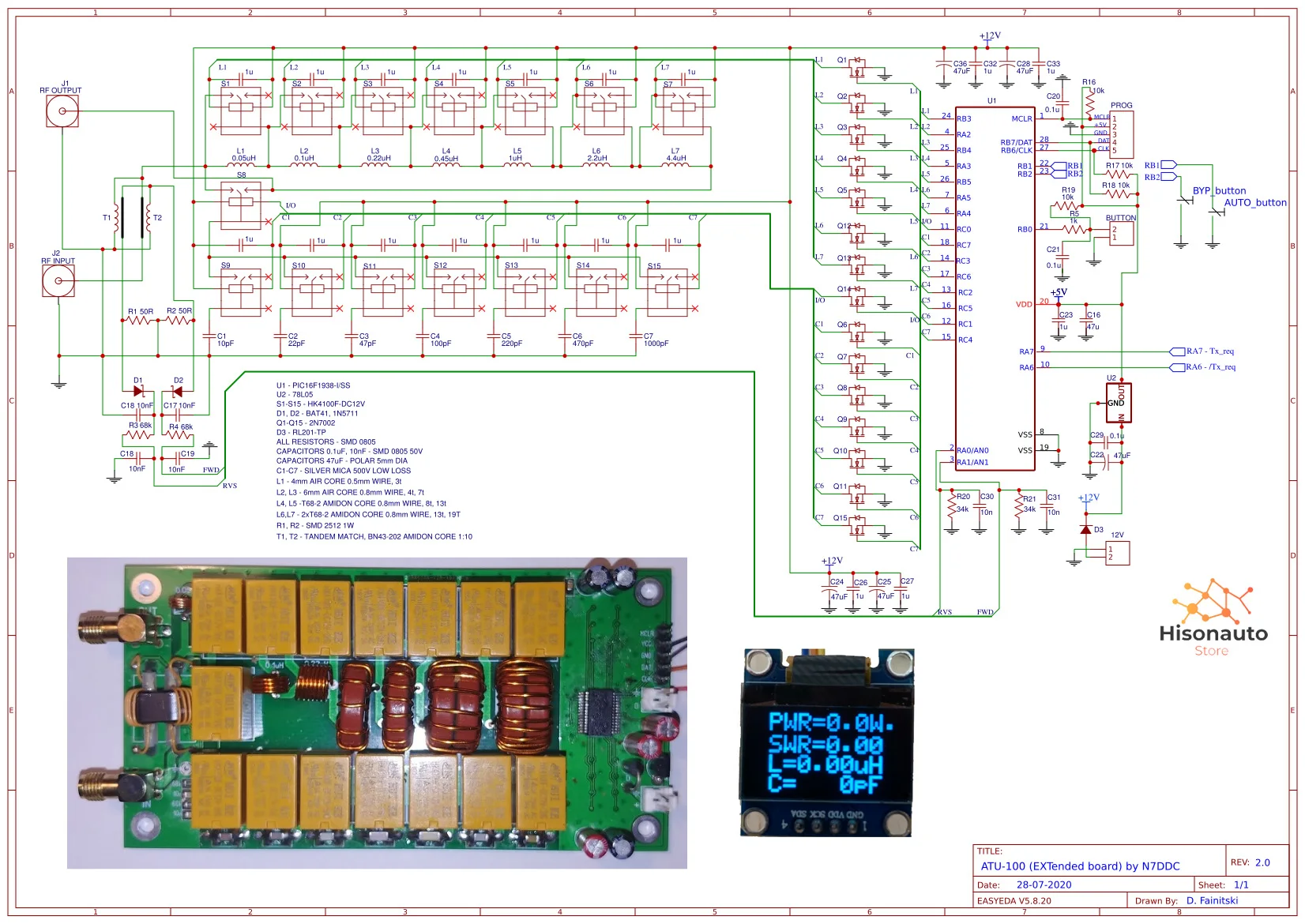

1. Наборы DIY, должны иметь способность сварки.2. Не нужно сжигать прошивку.3. Электронные компоненты SMT были паяны.4. Схема цепи и прошивка, пожалуйста, свяжитесь с нами.5. С OLED.6. Кнопка включения x 1

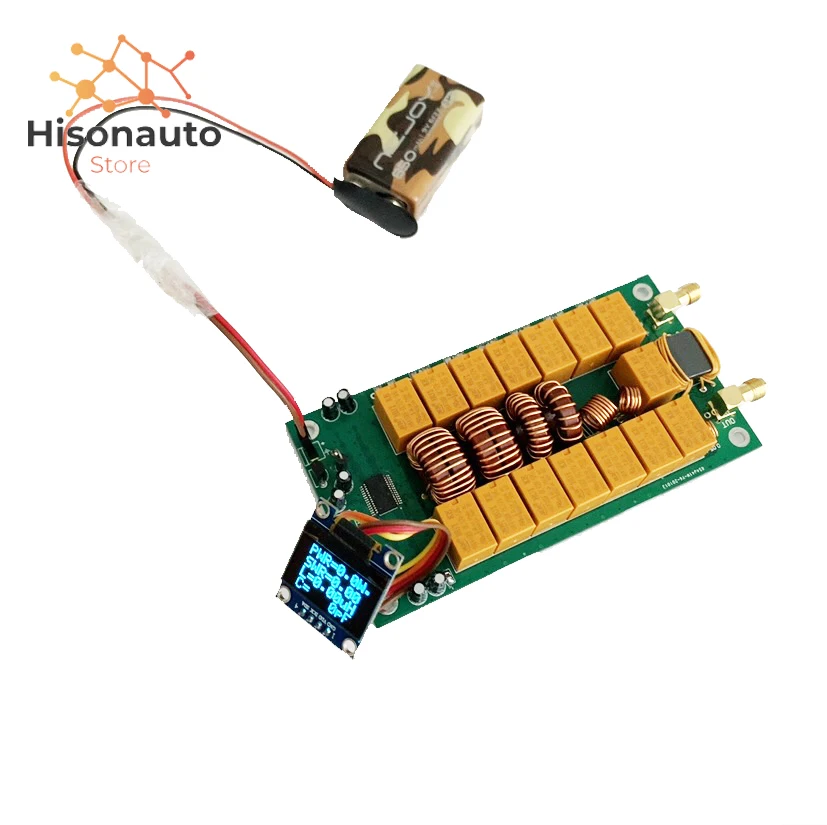

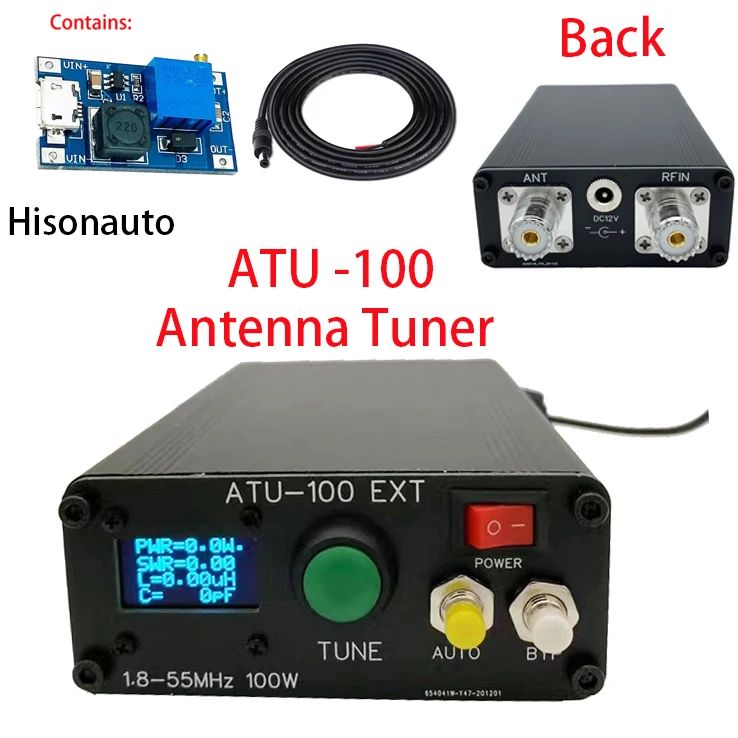

Мини 0,96 дюйма OLED ATU100 автоматический антенный тюнер 100 Вт автоматический набор для настройки дня запчасти0,96 дюймовый OLED Автоматическая регулировка1. Набор "сделай сам" требует возможности сварки;2. Дисплей 0,96 дюйма OLED3. Схема цепи и прошивка, пожалуйста, свяжитесь с магазином.4. Вес: около 200 грамм5. Размер упаковки коробки: 15*10*4 см Основные особенности ATU-100 мини 7x7 антенный автоматический тюнер:Это при температуре не выше 1,8-50 МГцДопустимый диапазон напряжения источника питания для работы на частоте 10-15 В постоянного токаМаксимальное потребление тока: 300 мАМаксимальная рабочая мощность: 100 ВтМаксимально возможная Измеренная мощность: 150 Вт1 ватт: необходимо начать установку минимальной мощностиМинимальная возможная Измеренная мощность: 0,1 ВтШаги измерения с мощностью до 10 Вт: 0,1 ВтМощные шаги измерения 10 Вт вышеSTI: 1 ВтТочность измерения мощности: 10%Указанная Максимальная индуктивность: 8,4 uH ЕмкостьМинимальный шаг установки индуктора: 0.05μHМаксимальная емкость установки: конденсатор 1870 pFМинимальный шаг установки: 10 pF

Плата была сожжена 3,2 Программа:

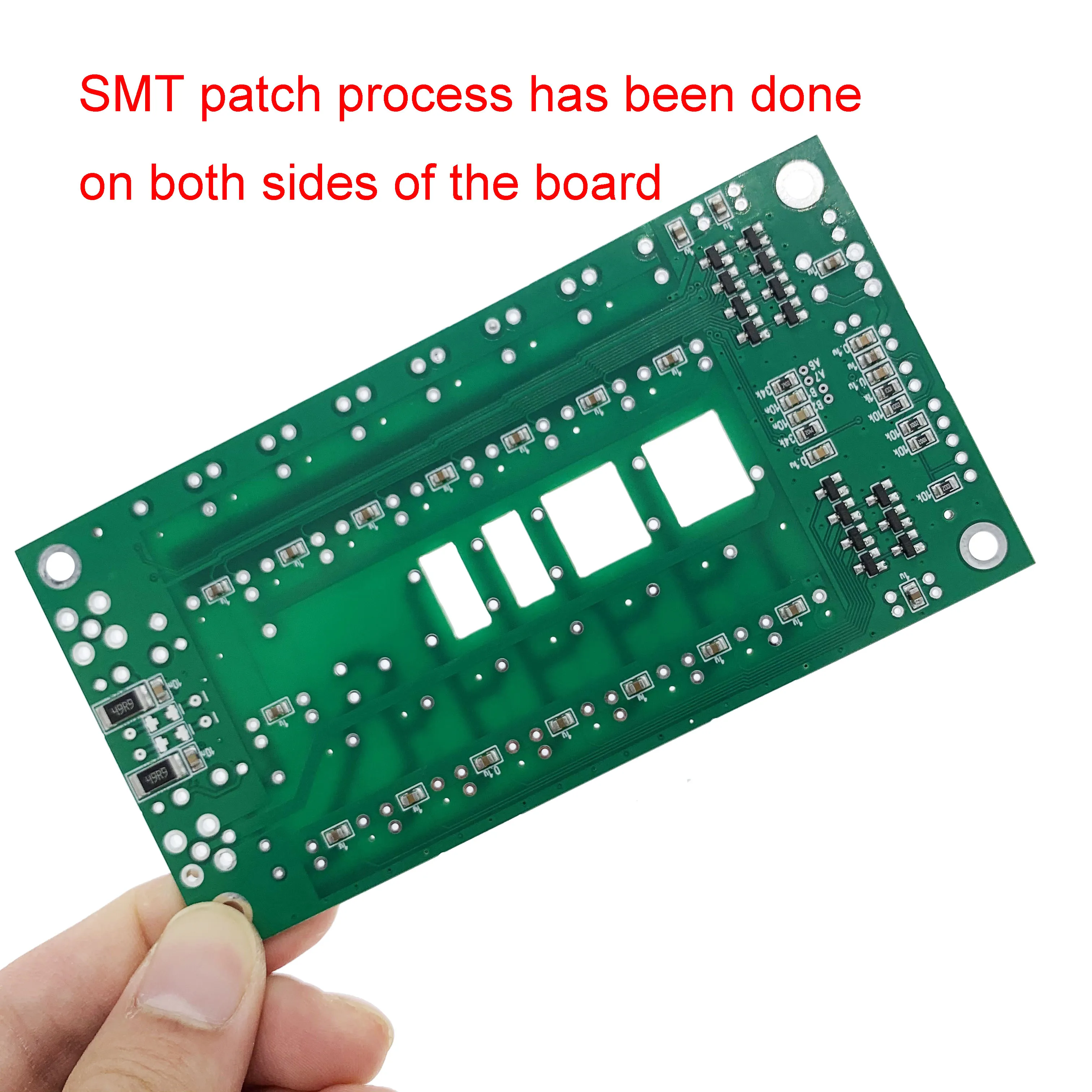

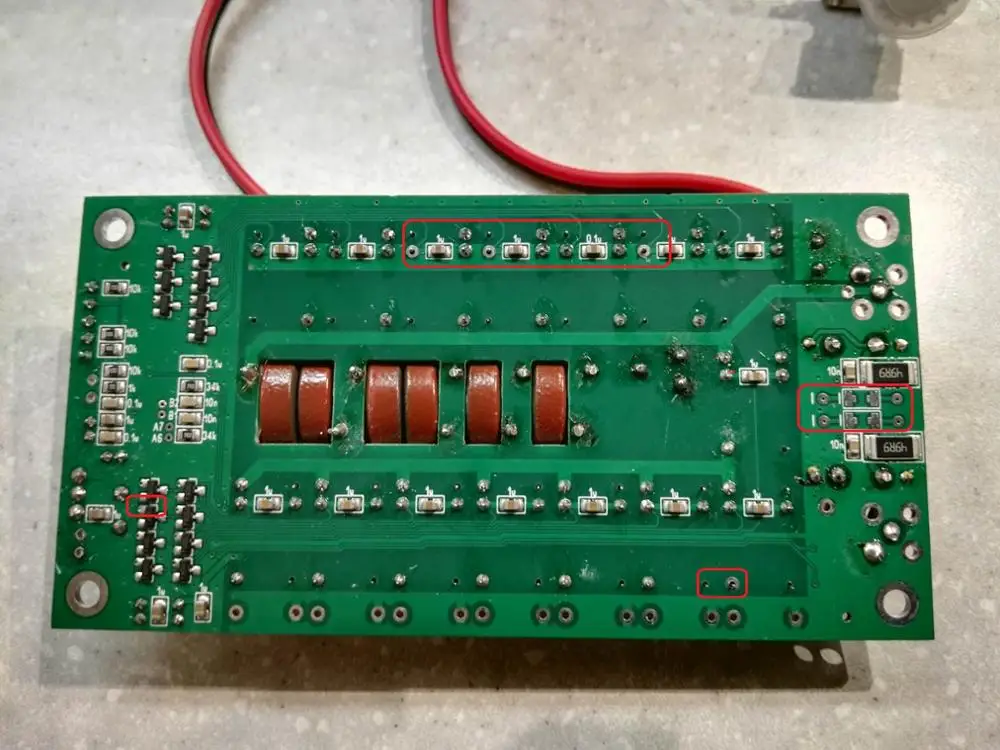

Процесс патч SMT был сделан с обеих сторон платы:
