Чехол для телефона, 1,8-50 МГц, антенный тюнер N7DDC 7x7, программируемое программное обеспечениеSMTчип припаянный+ OLED

Описание программы прошивки и аксессуаров:

1. Последняя версия прошивки 3,2:

(1)SWR больше, чем 1,1 автоматически активируется, тюнинг, и минимальная мощность была изменена от 5 Вт до 1 Вт. 3,2 Программа может быть настроена ниже 5 Вт. Однако слишком низкое значение может привести к недостаточно тонкой настройке (оригинальный по умолчанию больше, чем автоматическая Настройка 5 Вт), Пожалуйста, знайте, прежде чем размещать заказ.(2) Исправлена ошибка с непрерывной передачей данных на дисплей.(3) Добавлена новая возможность отключения всех реле вместе с дисплеем таймера. Новая ячейка 35-01 для активации функции. Отключите настройки таймера-сотовый 32. Вы можете использовать это будущее в настройках QRP, где критическое энергопотребление.(4) Время ожидания для сброса дисплея увеличено до 2 секунд. Это требуется для некоторых oled-дисплеев с очень цепочкой на штифте сброса.

2. Аксессуары:

Все используются конденсаторы Samsung SMD, конденсаторы C-channel, мы используем высоковольтные конденсаторы Samsung 1000V SMD (по умолчанию используется оригинал 500V) и чип PIC, импортированный из США.

3. Описание параметров:

Диапазон электропитания: 10-15 В постоянного токаМаксимальный ток: 450мАМаксимальная рабочая мощность: 100 ВтМаксимальная измеренная мощность: 150 ВтМинимальная мощность для запуска настройки: 1 ВтРекомендуемая максимальная мощность при настройке не выше 30 Вт. (после настройки вы можете установить 100 Вт и работать на этой мощности)Минимальная измеряемая мощность: 0,1 ВтШаг при Замерах на полномочия посылки до 10 Вт: 0,1 ваттШаг для измерения мощности выше 10 Вт: 1 ВтТочность измерения мощности: 10%Максимальная индуктивность комплект: 8,5...Минимальный шаг для настройки индуктивности: 0,1 uHМаксимальная установленная мощность: 1870 pFМинимальный шаг для настройки емкости: 10 pF

Руководство по заказу:

После модификации, он может быть настроен ниже 5 Вт. Слишком низкое значение может привести к недостаточно тонкой настройке (оригинальный по умолчанию больше, чем автоматическая Настройка 5 Вт), Пожалуйста, знайте, что перед размещением заказа.

1. Наборы:

1. Наборы DIY должны иметь способность сварки.2. Программа прошивки была сожжена.3. Кристаллические резисторы SMT были спаяны.4. Схема цепи и прошивка, пожалуйста, свяжитесь с нами.5. Комплект ATU (автоматический антенный тюнер), разработанный N7DDCВсю информацию о проекте вы можете найти на GitHub (N7DDC).

Включает:

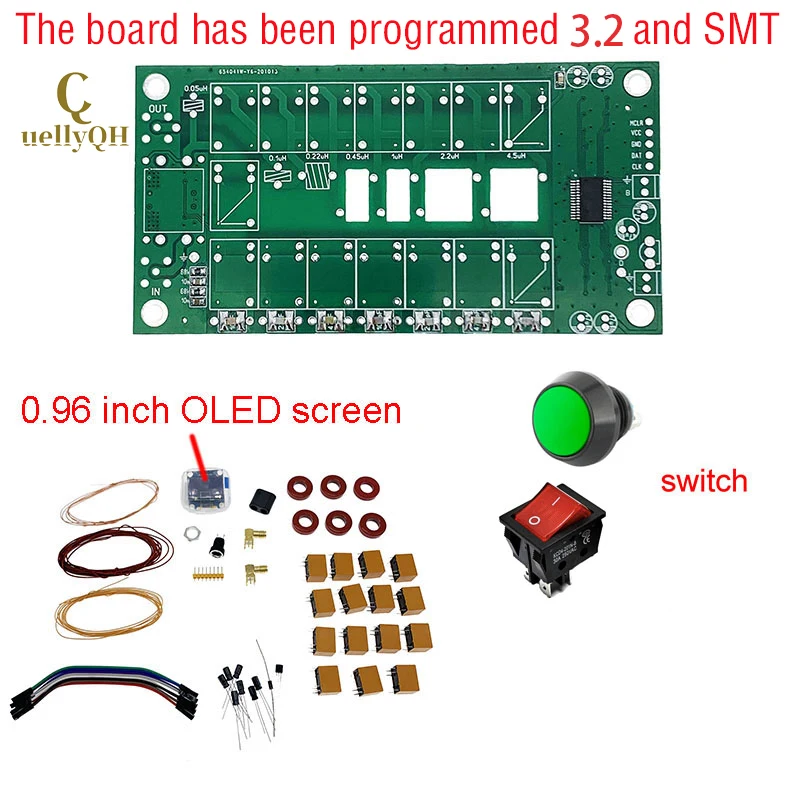

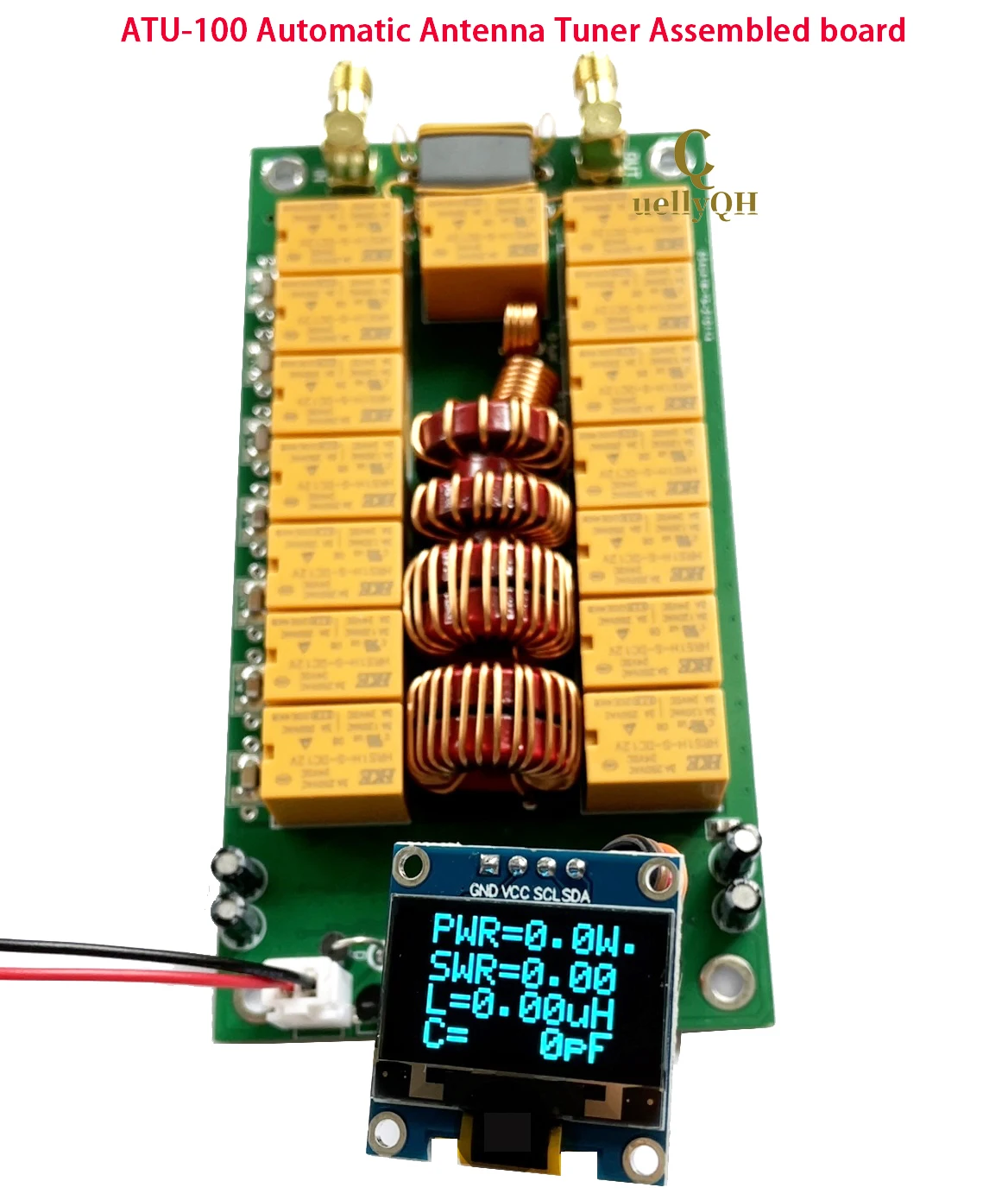

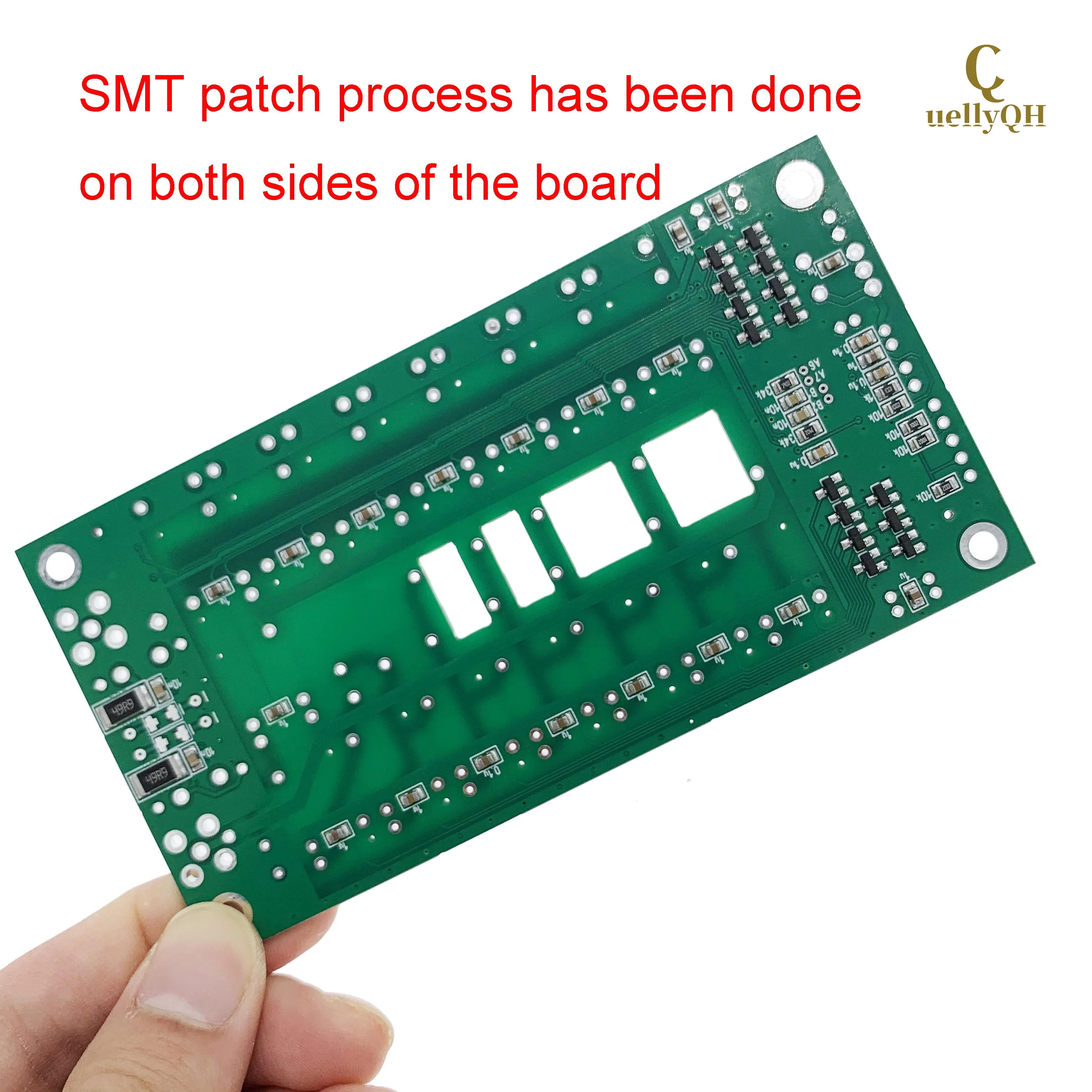

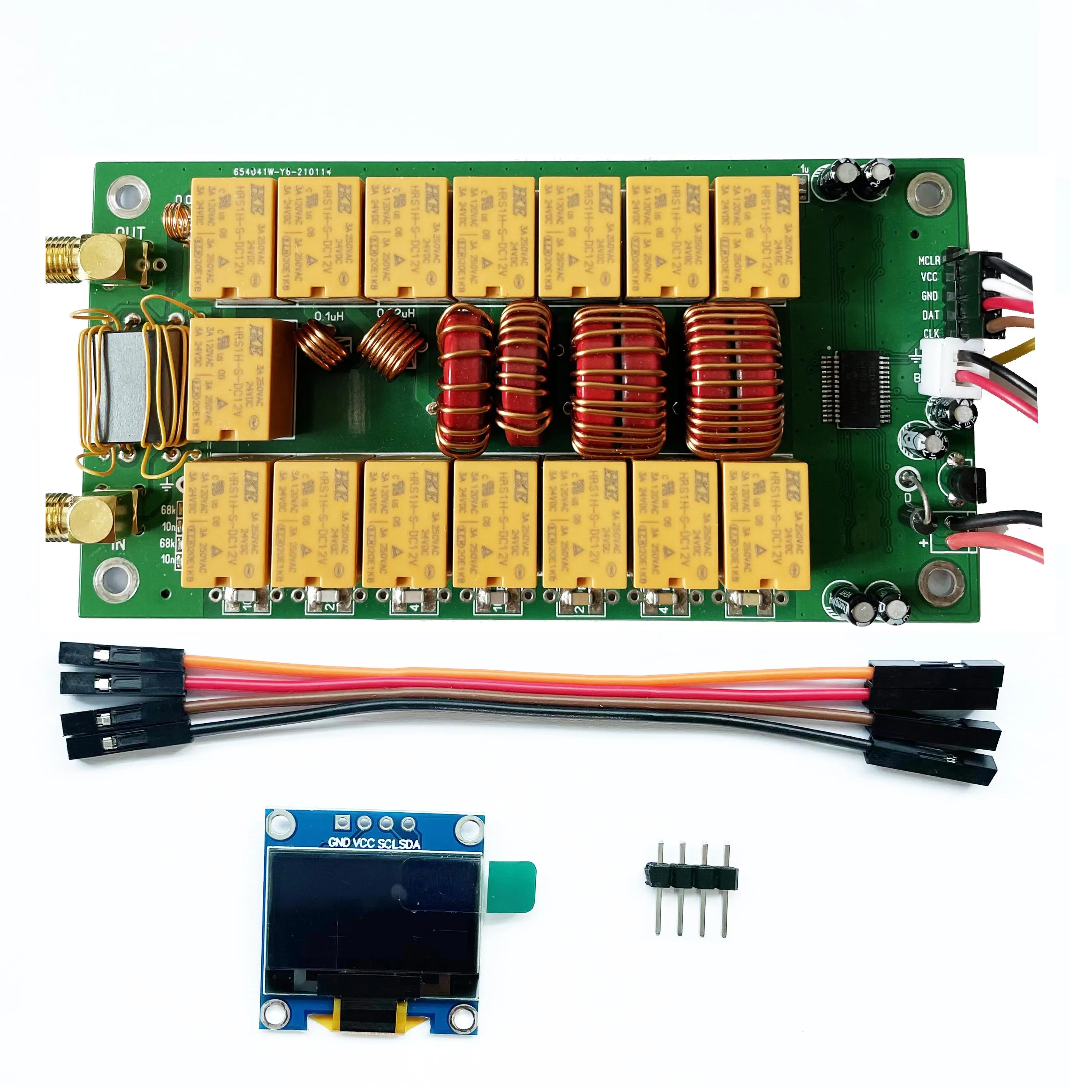

1. Материнская плата PCB * 1 (электронные компоненты SMD на передней и задней панели были спаяны, и последняя версия прошивки была сожжена)2. Несколько подключаемых электронных компонентов и аксессуаров (требуется пользовательская сварка)3. 0,96 дюймовый oled-экран * 1

2.ATU-100 коробка:

Коробка 1:

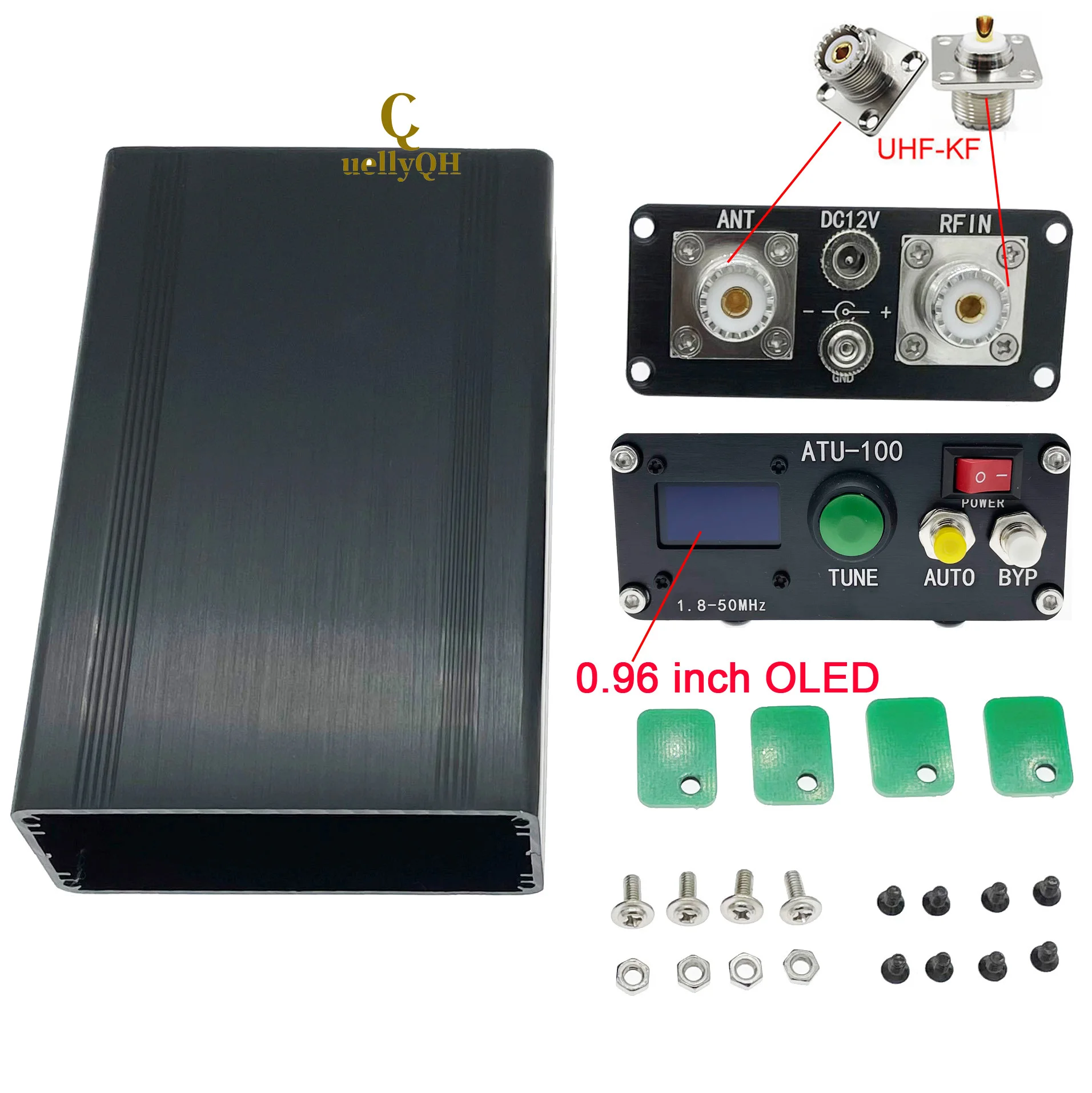

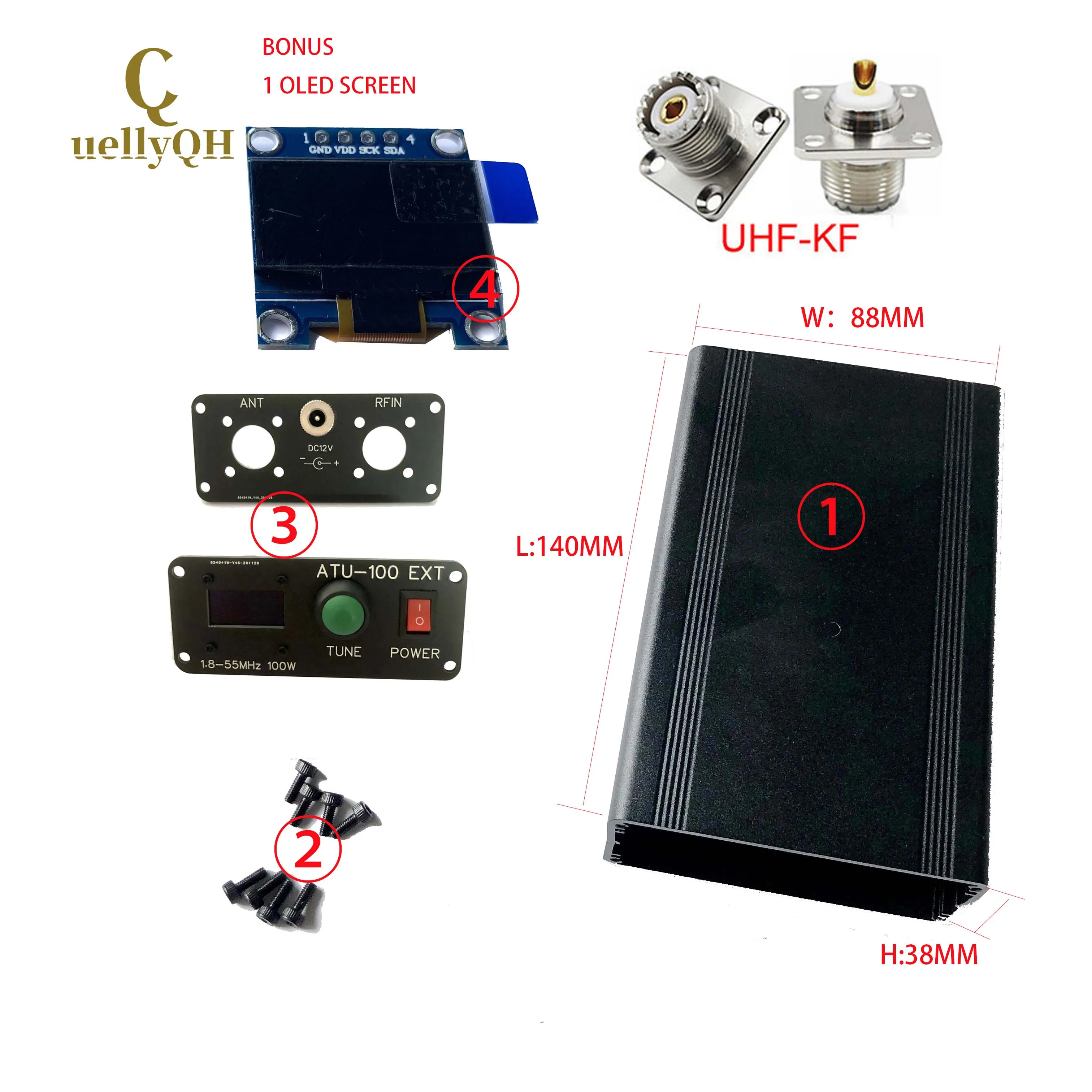

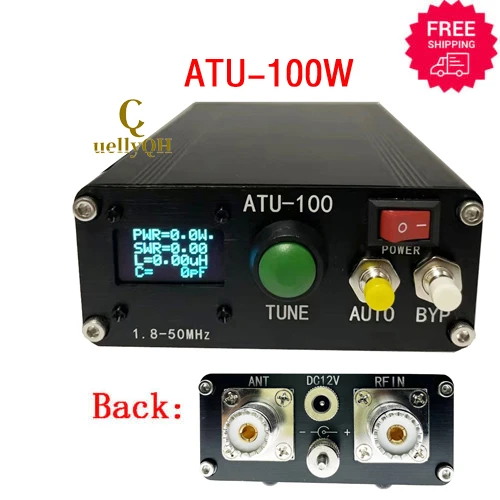

1. Корпус из алюминиевого сплава * 1(140*88*38 мм Д * Ш * В)2. Передняя панель * 13. Задняя панель * 1 (включая гнездо DC5.5x 2,1, обратите внимание, что UHF разъемы не включены)4. 0,96 дюймовый oled-экран * 15. Выключатель питания * 16. Кнопка настройки * 17.UHF-KF разъемы * 2 (также называется SO239/SL16/PL259)

Коробка 2:

1. Корпус из алюминиевого сплава * 1 (140*88*38 мм Д * Ш * В)2. Передняя панель * 13. Задняя панель * 1 (включая гнездо DC5.5 * 2,1, обратите внимание, что UHF разъемы не включены)4. 0,96 дюймовый oled-экран * 15. Выключатель питания * 16. Кнопка настройки * 17. Автоматическая Кнопка * 18. Кнопка Byp * 19.UHF-KF разъемы * 2 (также называется SO239/SL16/PL259)

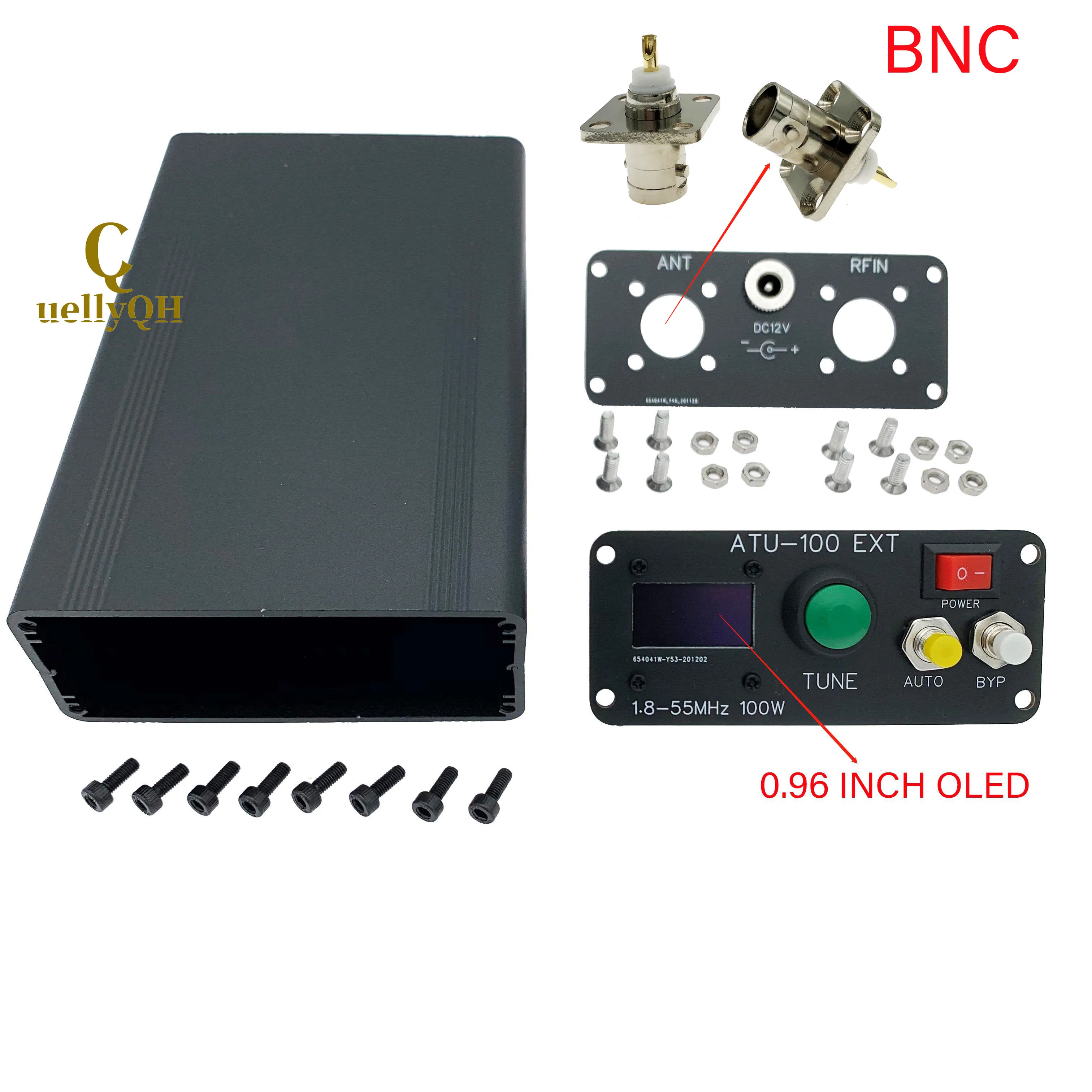

Коробка 3:BNC

1. Корпус из алюминиевого сплава * 1(140*88*38 мм Д * Ш * В)2. Передняя панель * 13. Задняя панель * 14. 0,96 дюймовый oled-экран * 15. Выключатель питания * 16. Кнопка настройки * 17. Автоматическая Кнопка * 18. Кнопка Byp * 19. DC5.5 * 2,1 гнездо * 110. Разъемы BNC * 2

Коробка 4:SMA

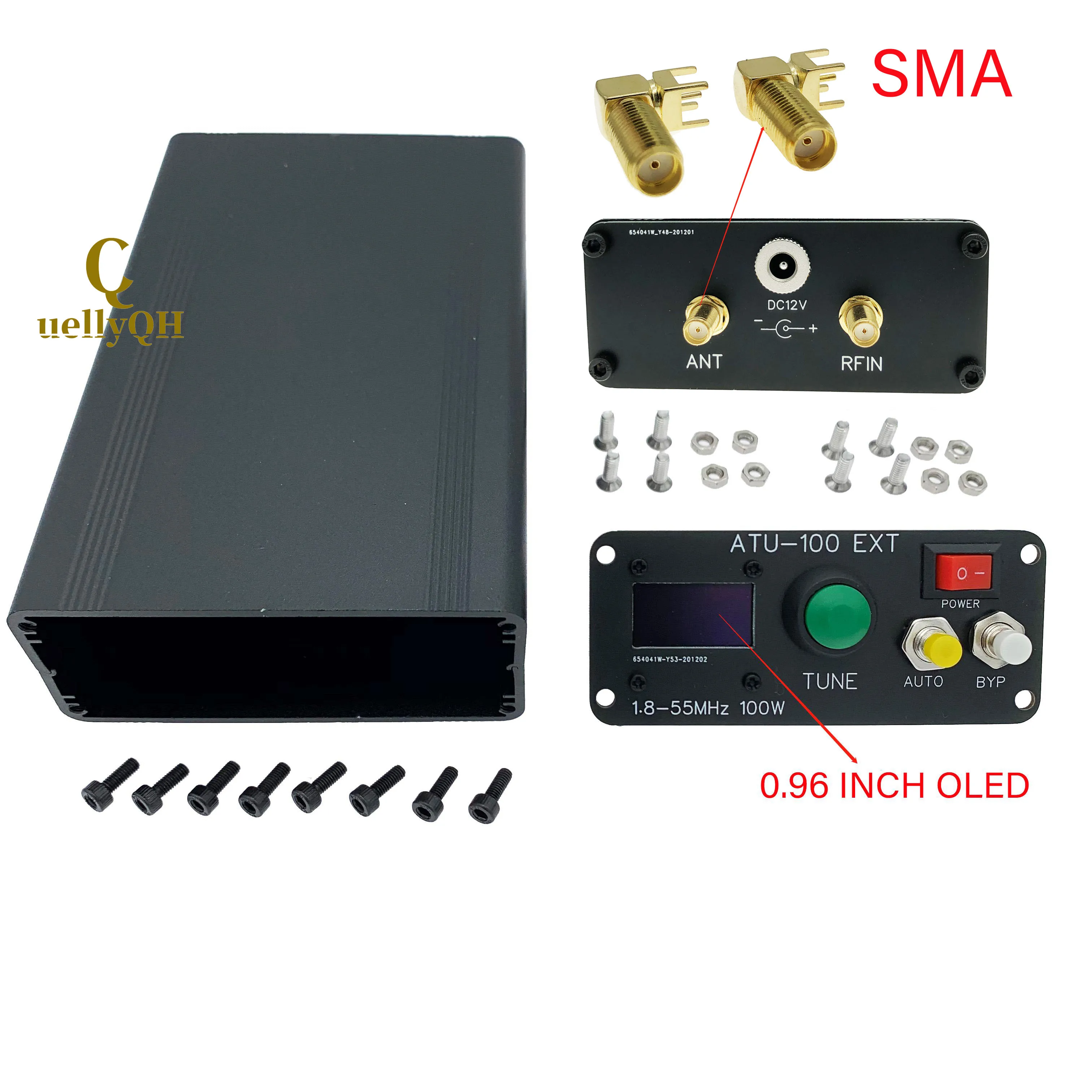

1. Корпус из алюминиевого сплава * 1(140*88*38 мм Д * Ш * В)2. Передняя панель * 13. Задняя панель * 14. 0,96 дюймовый oled-экран * 15. Выключатель питания * 16. Кнопка настройки * 17. Автоматическая Кнопка * 18. Кнопка Byp * 19. DC5.5 * 2,1 гнездо * 110.SMA разъемы * 2

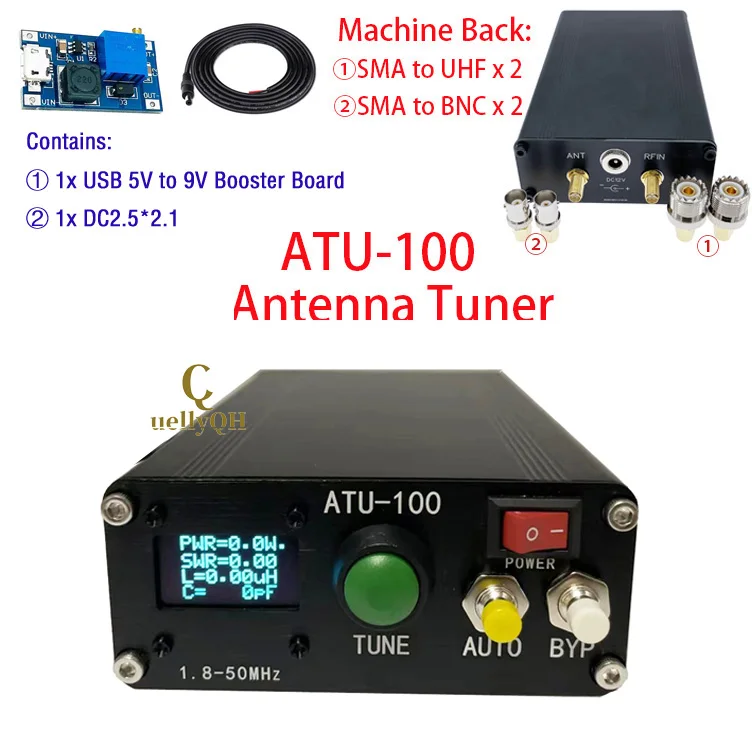

Если вы хотите купить: Atu-100 SMA-UHF/BNC, пожалуйста, нажмите на ссылку:
