Аксессуары для самостоятельной сборки, автоматический антенный тюнер N7DDC 7x7 с программируемой прошивкойSMTчипом припаянный+ OLED

Новый продукт:

ATU-10 QRP от N7DDC автоматический антенный тюнер

Https://www.aliexpress.com/item/1005003235984219.html

ATU-500 автоматический антенный тюнер

Https://www.aliexpress.com/item/1005003264892536.html

ATU-100W

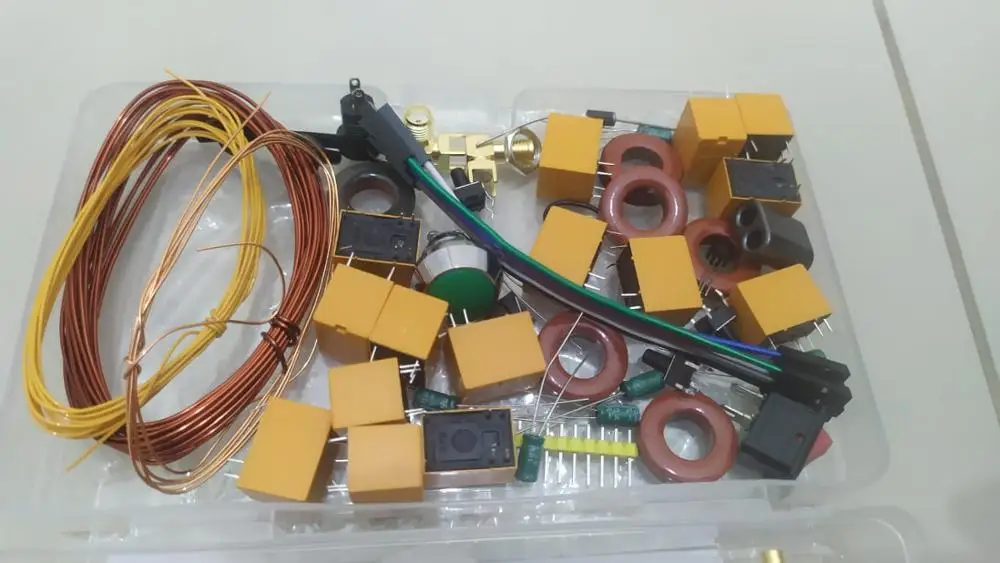

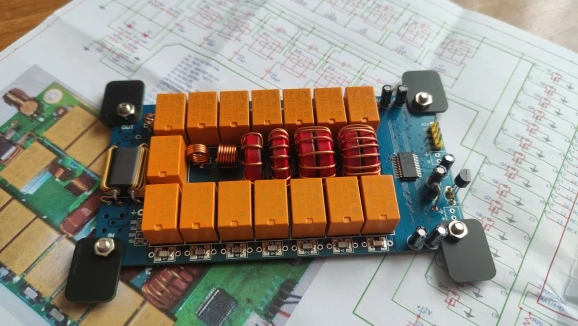

Мы используем лучшее сырье. Например, мы используем T68-2 импортированное магнитное кольцо с низким нагревом и низкой потерей (импортированное красно-коричневое).Примечание: темно-красный-это магнитное кольцо, сделанное в Китае. Покупатели, пожалуйста, обратите внимание на разницу между магнитными кольцами. С-канальный конденсатор-все 2КВ высоковольтные конденсаторы. Поскольку мы используем лучшее сырье, мы можем гарантировать, что соотношение стоячей волны не будет очень высоким во время использования и будет использоваться нормально и эффективно во время передачи.

Примечание: рекомендуется Максимальная мощность при настройке не выше 30 Вт. (после настройки вы можете установить 100 Вт и работать на этой мощности)

Описание программы прошивки и аксессуаров:

1. Последняя версия прошивки 3,2:

(1)SWR больше, чем 1,1 автоматически активируется, тюнинг, и минимальная мощность была изменена от 5 Вт до 1 Вт. 3,2 Программа может быть настроена ниже 5 Вт. Однако слишком низкое значение может привести к недостаточно тонкой настройке (оригинальный по умолчанию больше, чем автоматическая Настройка 5 Вт), Пожалуйста, знайте, прежде чем размещать заказ.(2) Исправлена ошибка с непрерывной передачей данных на дисплей.(3) Добавлена новая возможность отключения всех реле вместе с дисплеем таймера. Новая ячейка 35-01 для активации функции. Отключите настройки таймера-сотовый 32. Вы можете использовать это будущее в настройках QRP, где критическое энергопотребление.(4) Время ожидания для сброса дисплея увеличено до 2 секунд. Это требуется для некоторых oled-дисплеев с очень цепочкой на штифте сброса.

2. Аксессуары:

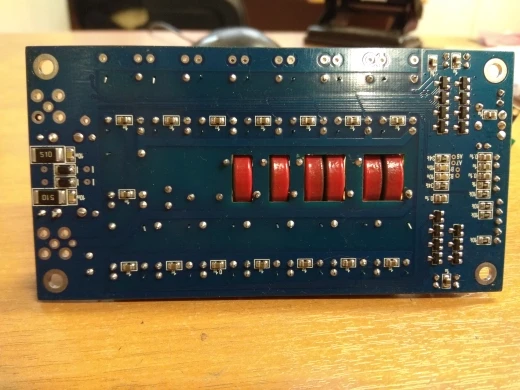

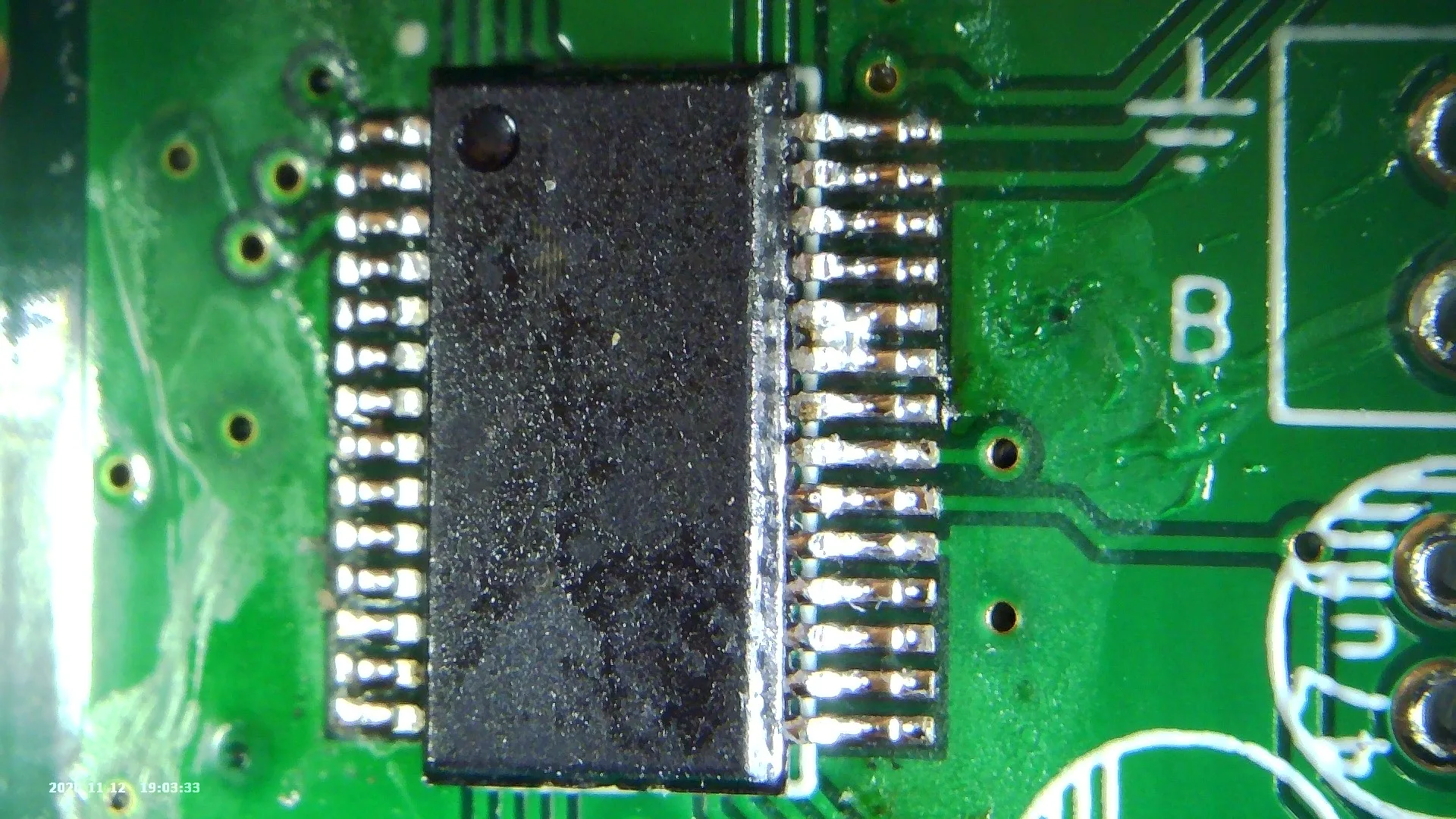

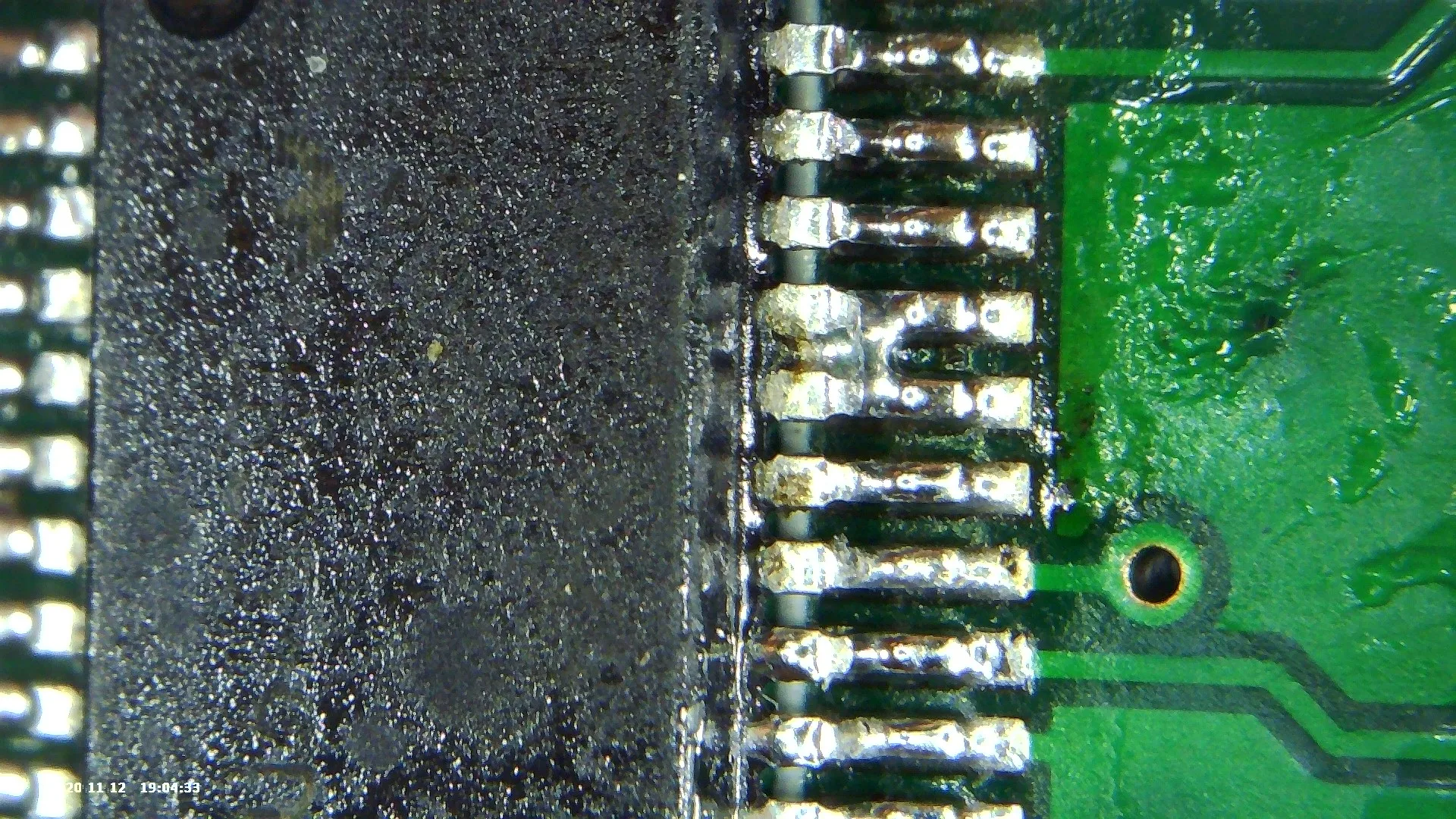

Все используются конденсаторы Samsung SMD, конденсаторы C-channel, мы используем высоковольтные конденсаторы Samsung 1000V SMD (по умолчанию используется оригинал 500V) и чип PIC, импортированный из США.

3. Описание параметров:

Диапазон электропитания: 10-15 В постоянного токаМаксимальный ток: 450мАМаксимальная рабочая мощность: 100 ВтМаксимальная измеренная мощность: 150 ВтМинимальная мощность для запуска настройки: 1 ВтРекомендуемая максимальная мощность при настройке не выше 30 Вт. (после настройки вы можете установить 100 Вт и работать на этой мощности)Минимальная измеряемая мощность: 0,1 ВтШаг при Замерах на полномочия посылки до 10 Вт: 0,1 ваттШаг для измерения мощности выше 10 Вт: 1 ВтТочность измерения мощности: 10%Максимальная индуктивность комплект: 8,5...Минимальный шаг для настройки индуктивности: 0,1 uHМаксимальная установленная мощность: 1870 pFМинимальный шаг для настройки емкости: 10 pF

Примечание:

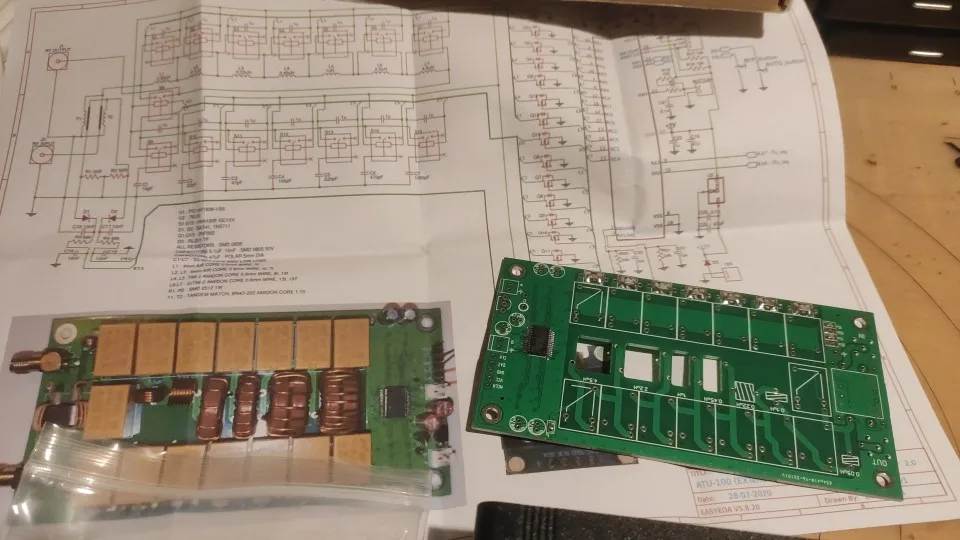

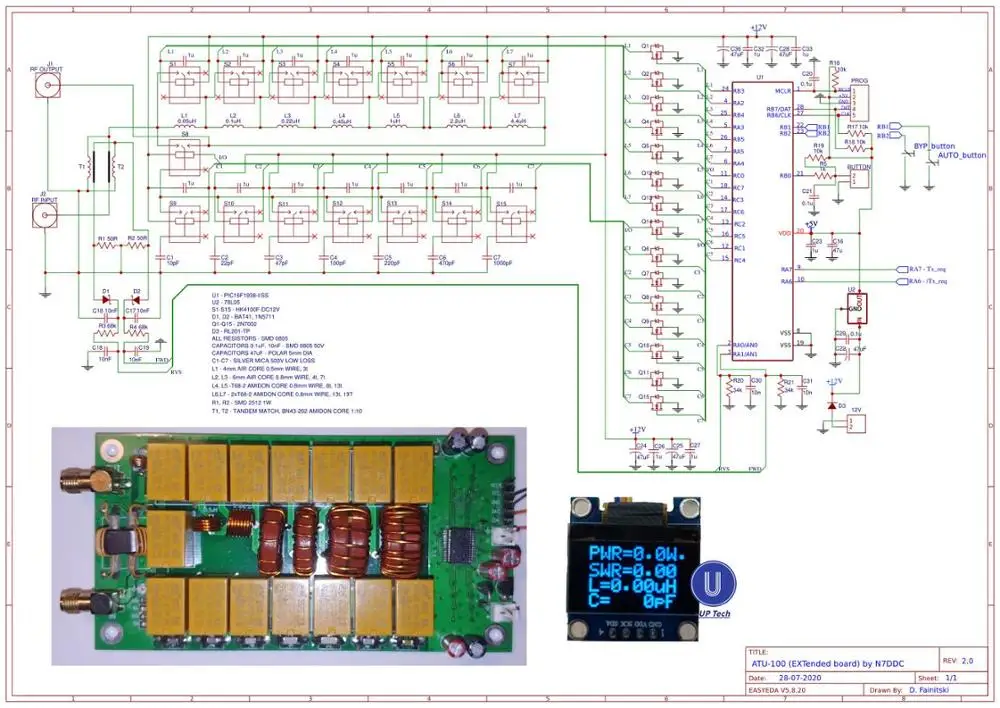

1. Наборы DIY должны иметь способность сварки.2. Программа прошивки была сожжена.3. Кристаллические резисторы SMT были спаяны.4. Схема цепи и прошивка, пожалуйста, свяжитесь с нами.5. Комплект ATU (автоматический антенный тюнер), разработанный N7DDCВсю информацию о проекте вы можете найти на GitHub (N7DDC).

Плата была сожжена 3,2 Программа:

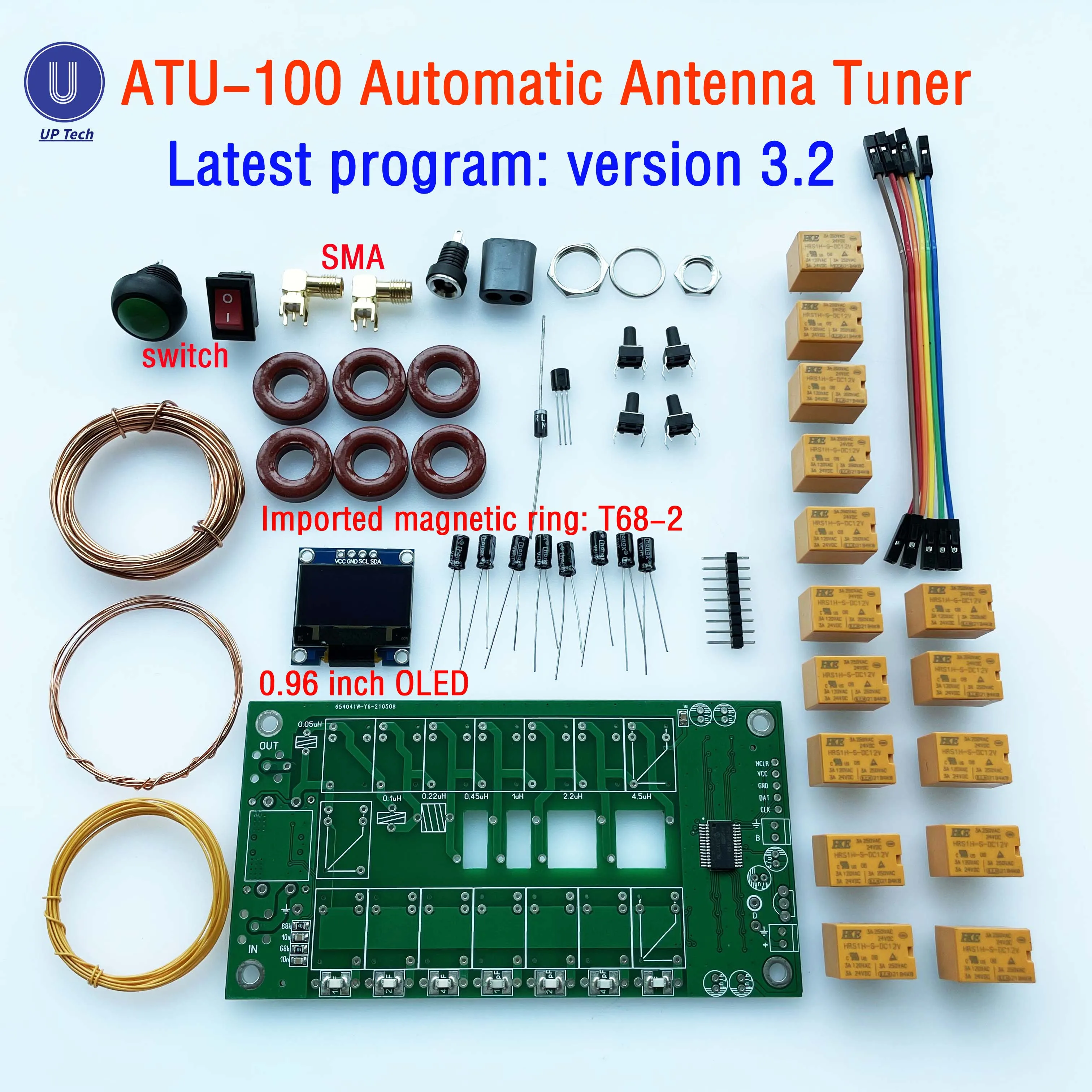

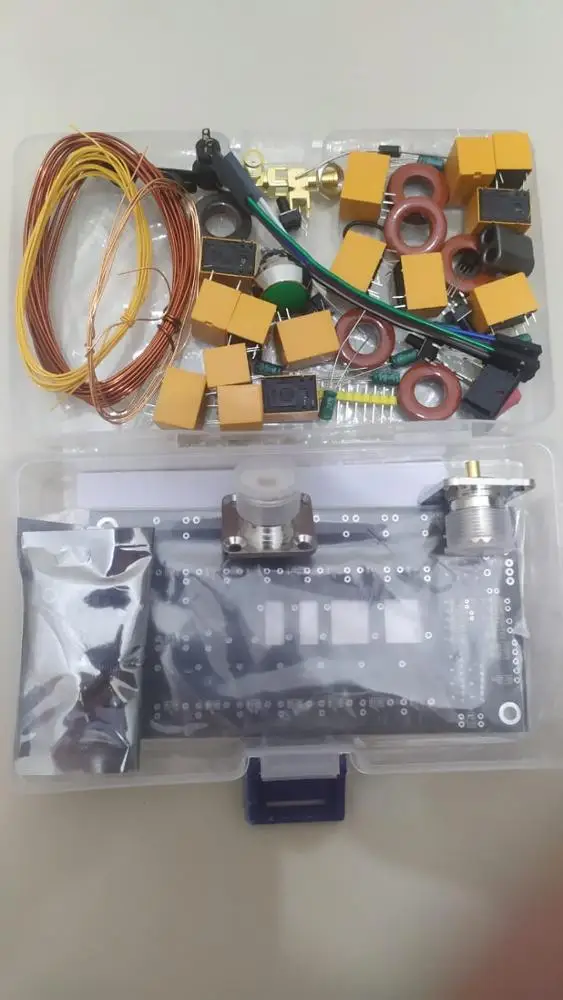

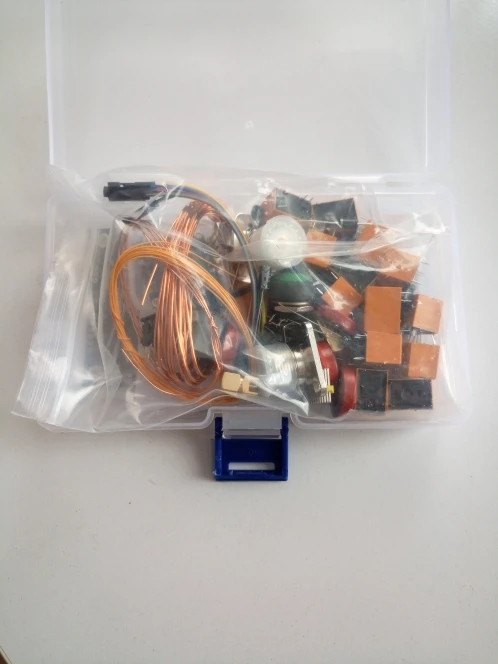

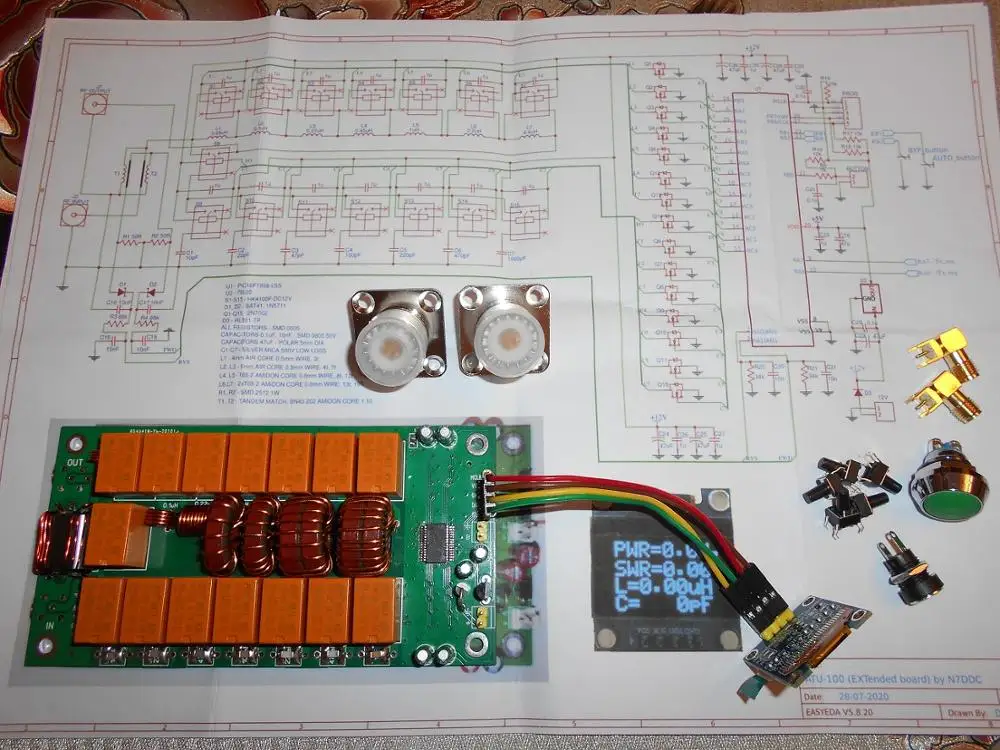

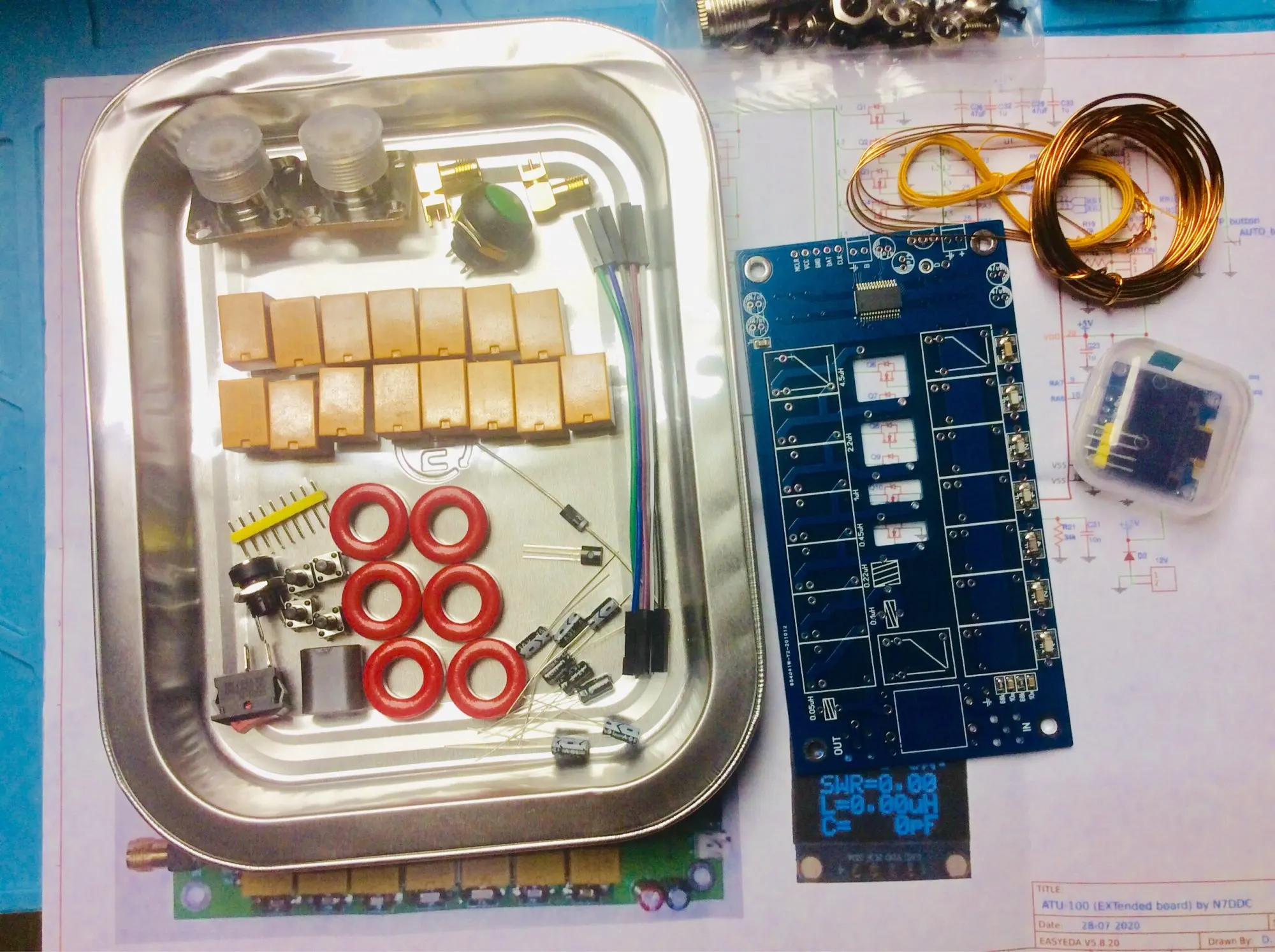

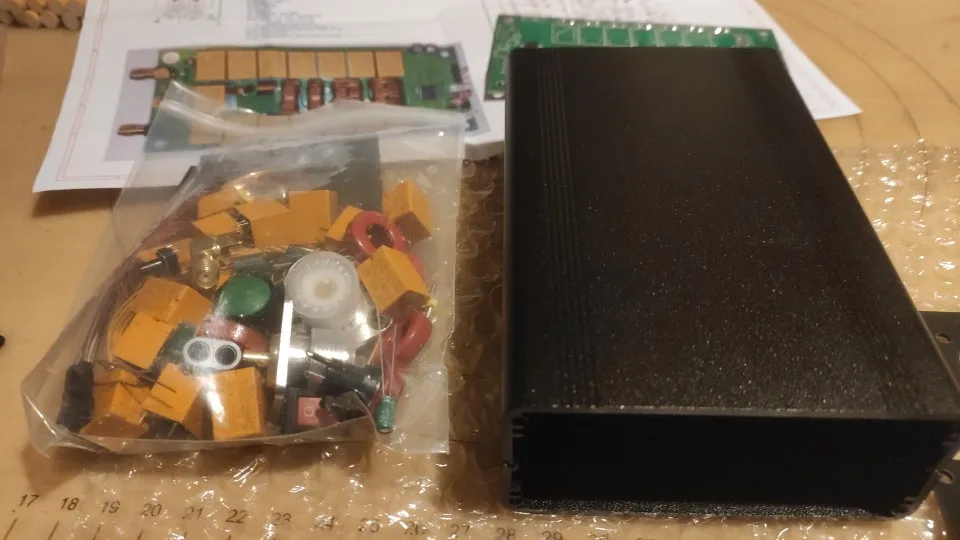

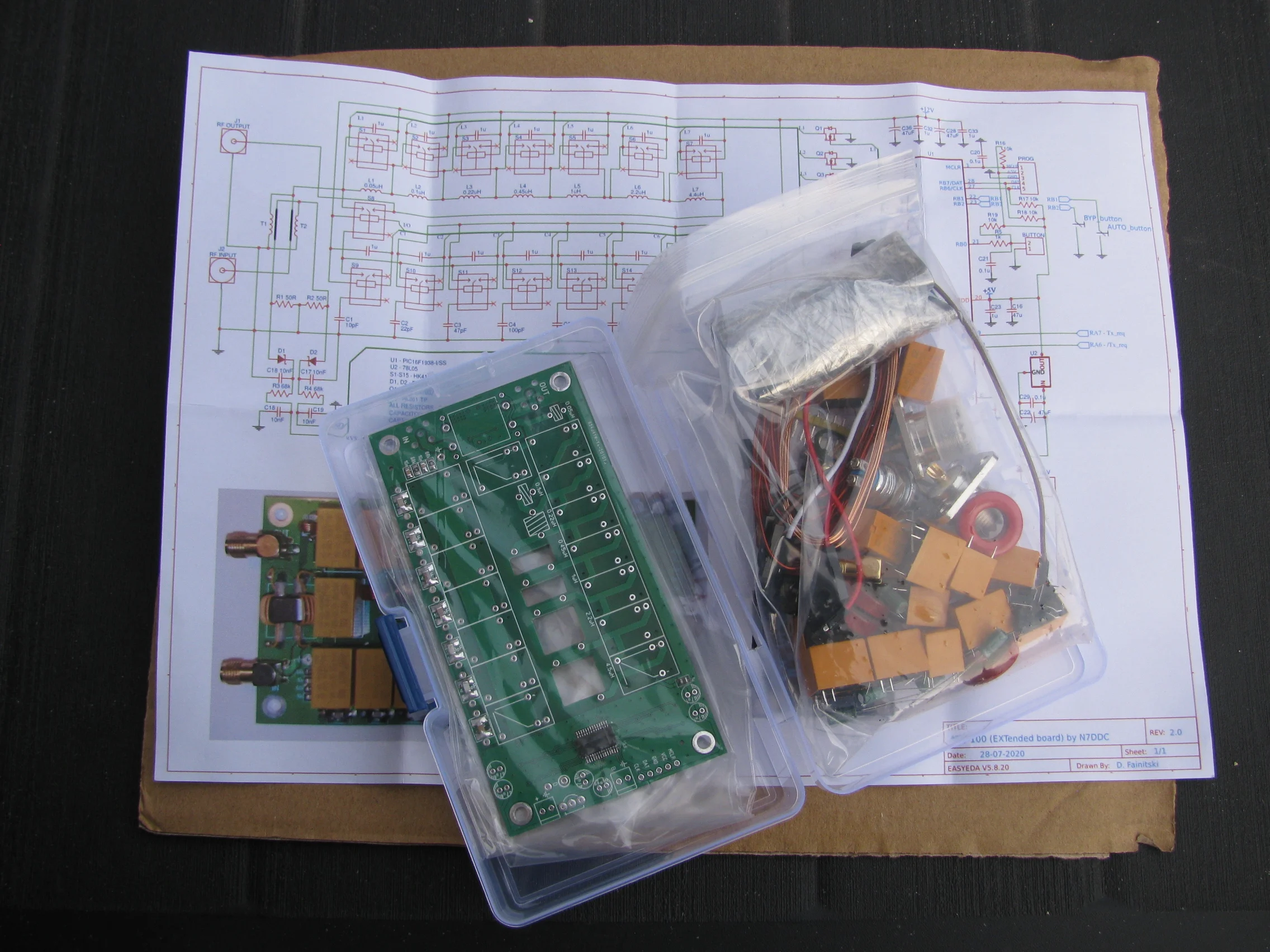

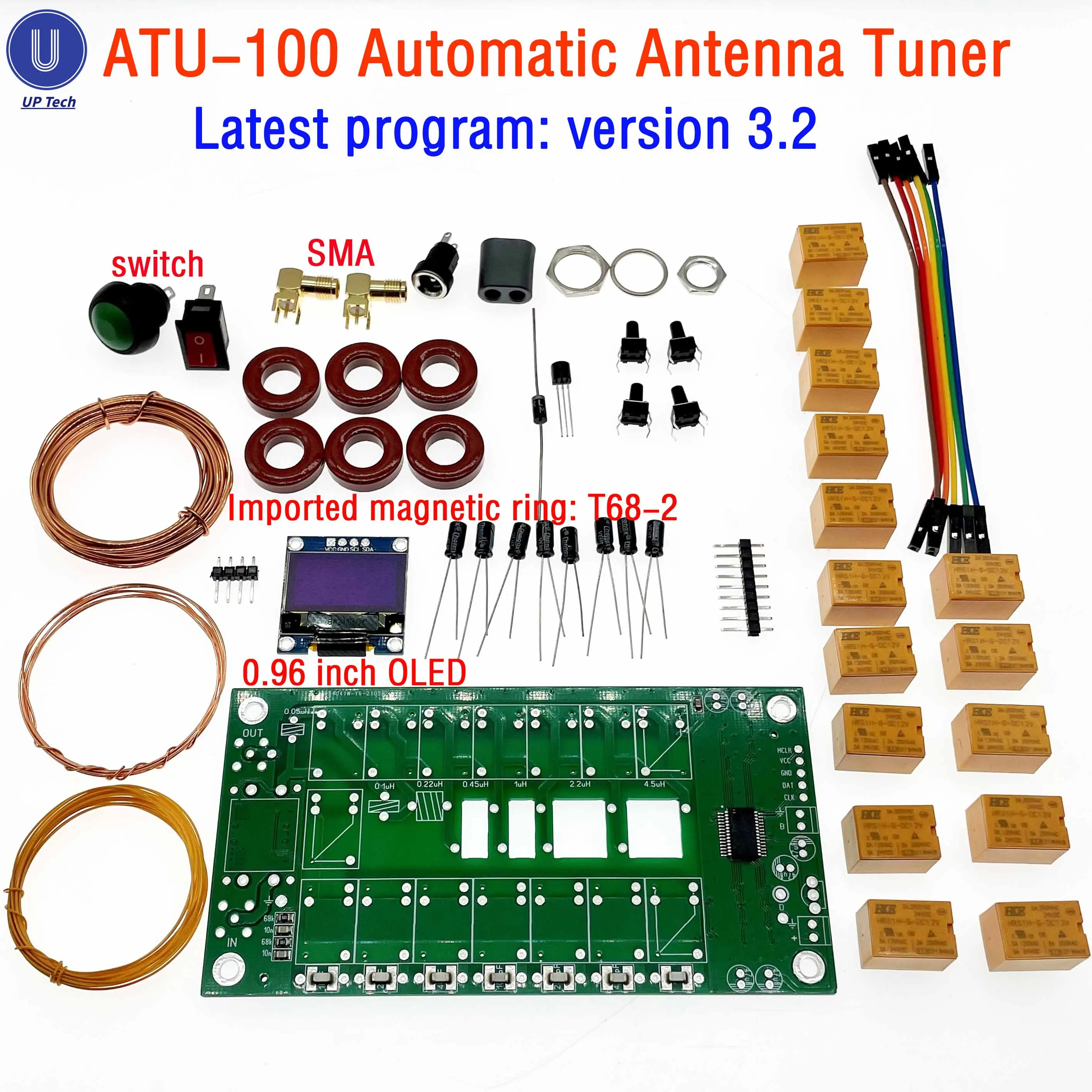

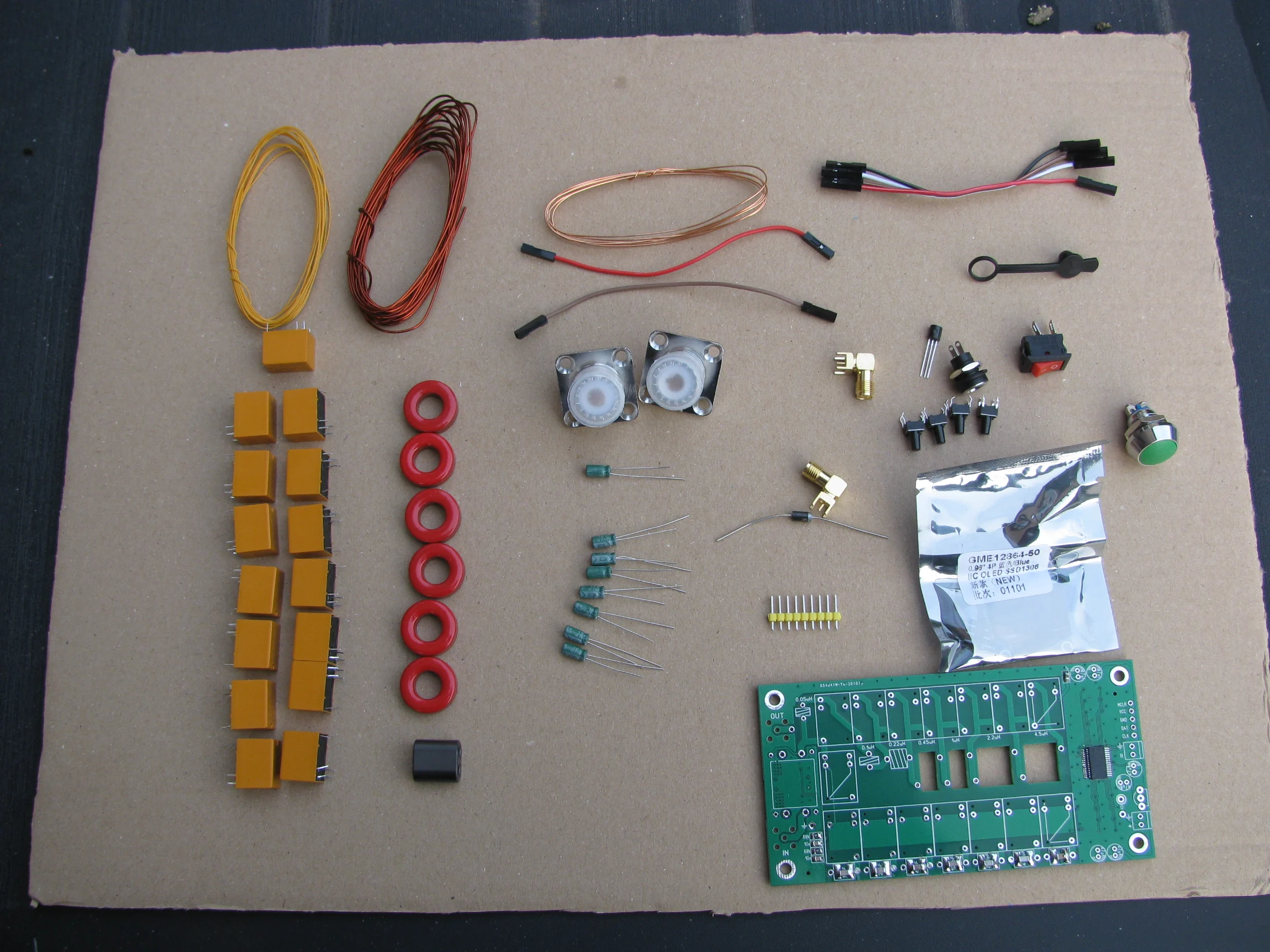

1. Тип 1: наборы DIY включают

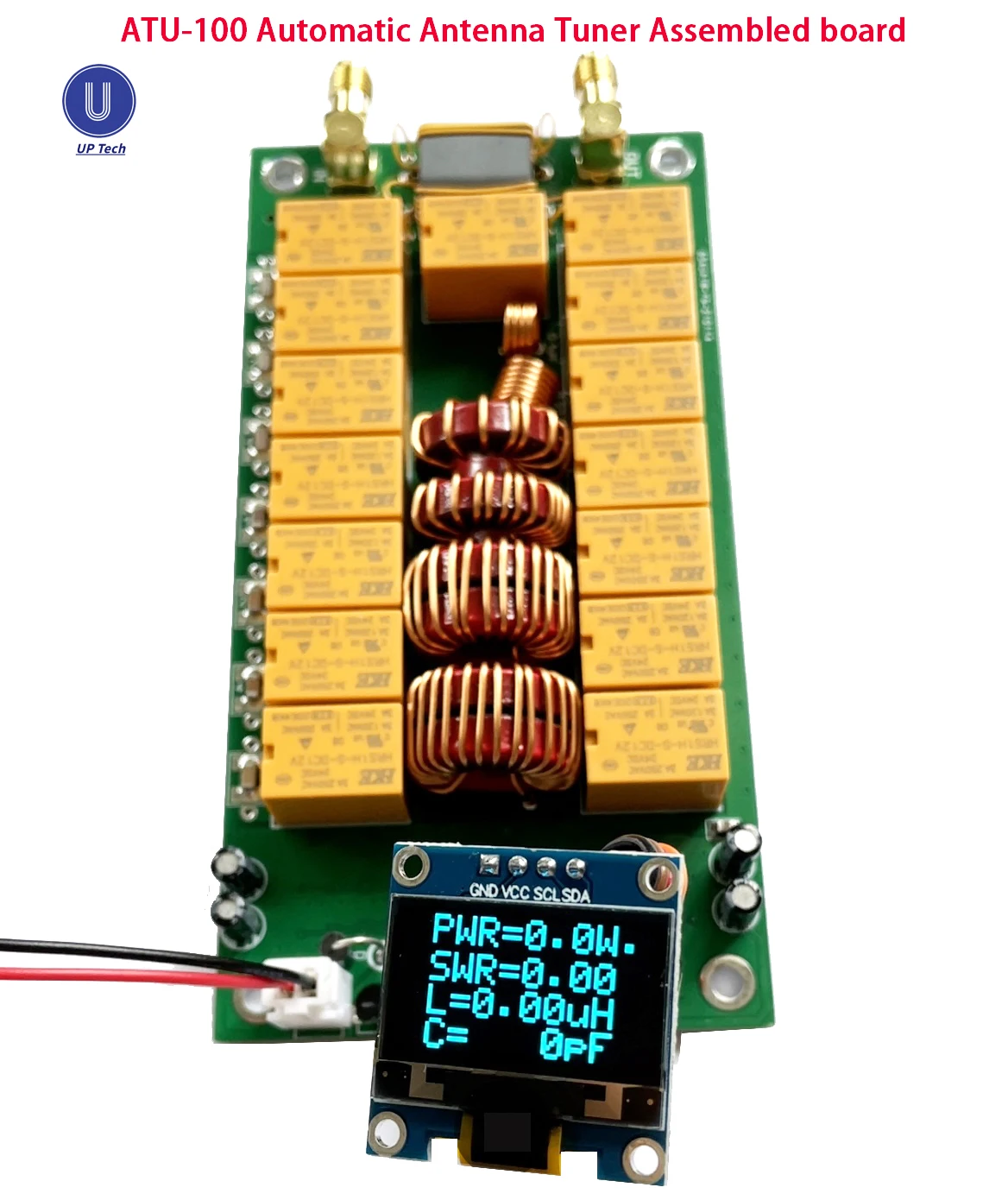

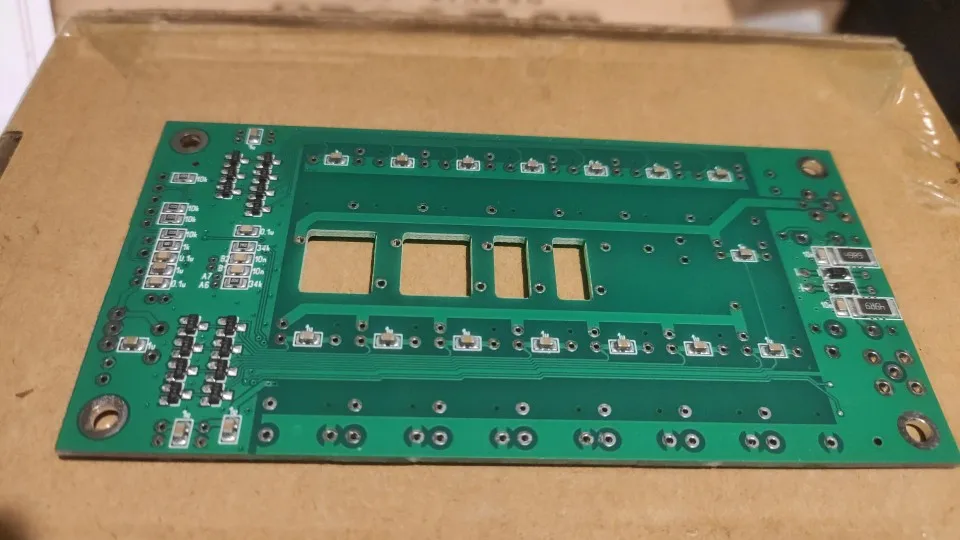

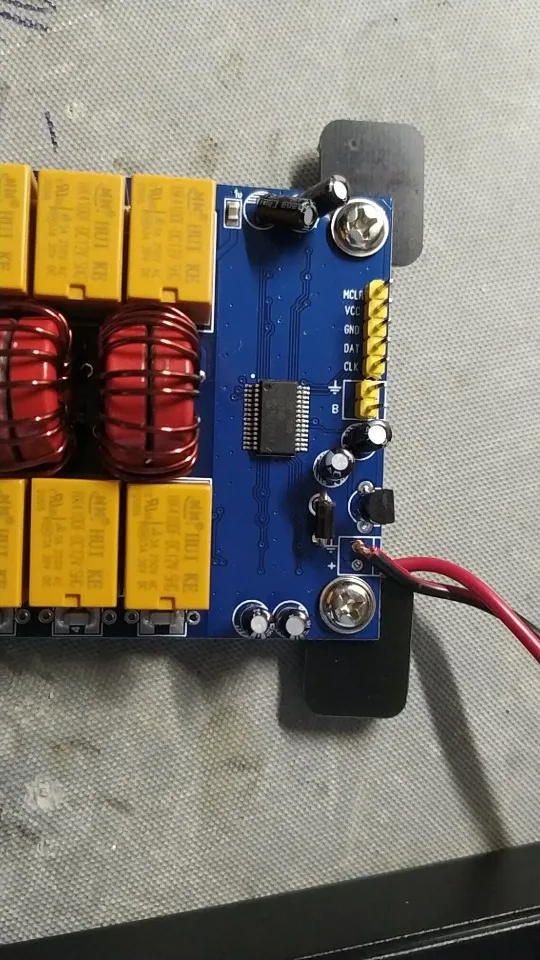

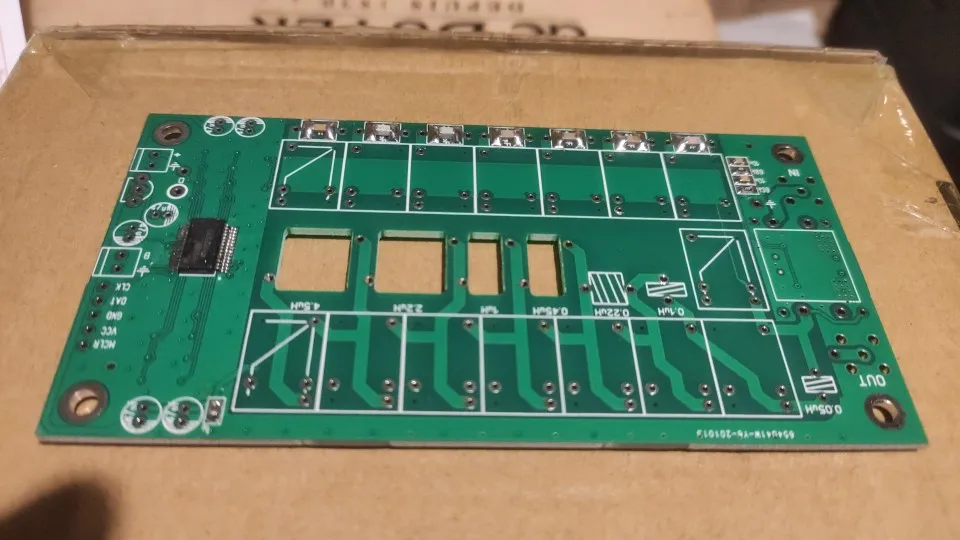

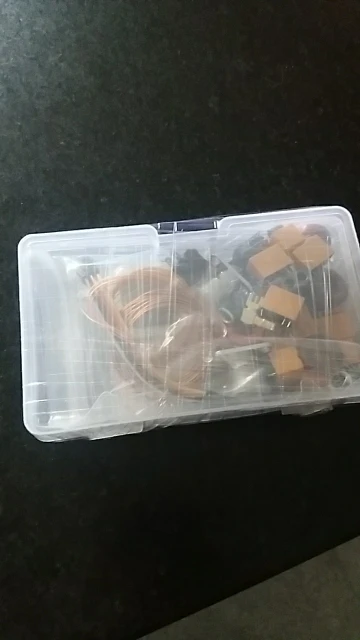

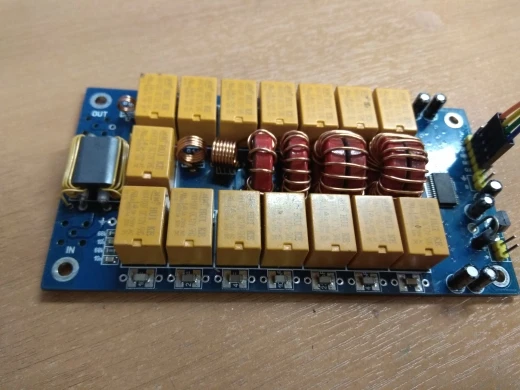

1. Материнская плата PCB * 1 (электронные компоненты SMD на передней и задней панели были спаяны, и последняя версия прошивки была сожжена)2. Несколько подключаемых электронных компонентов и аксессуаров (требуется пользовательская сварка)3. 0,96 дюймовый oled-экран * 1

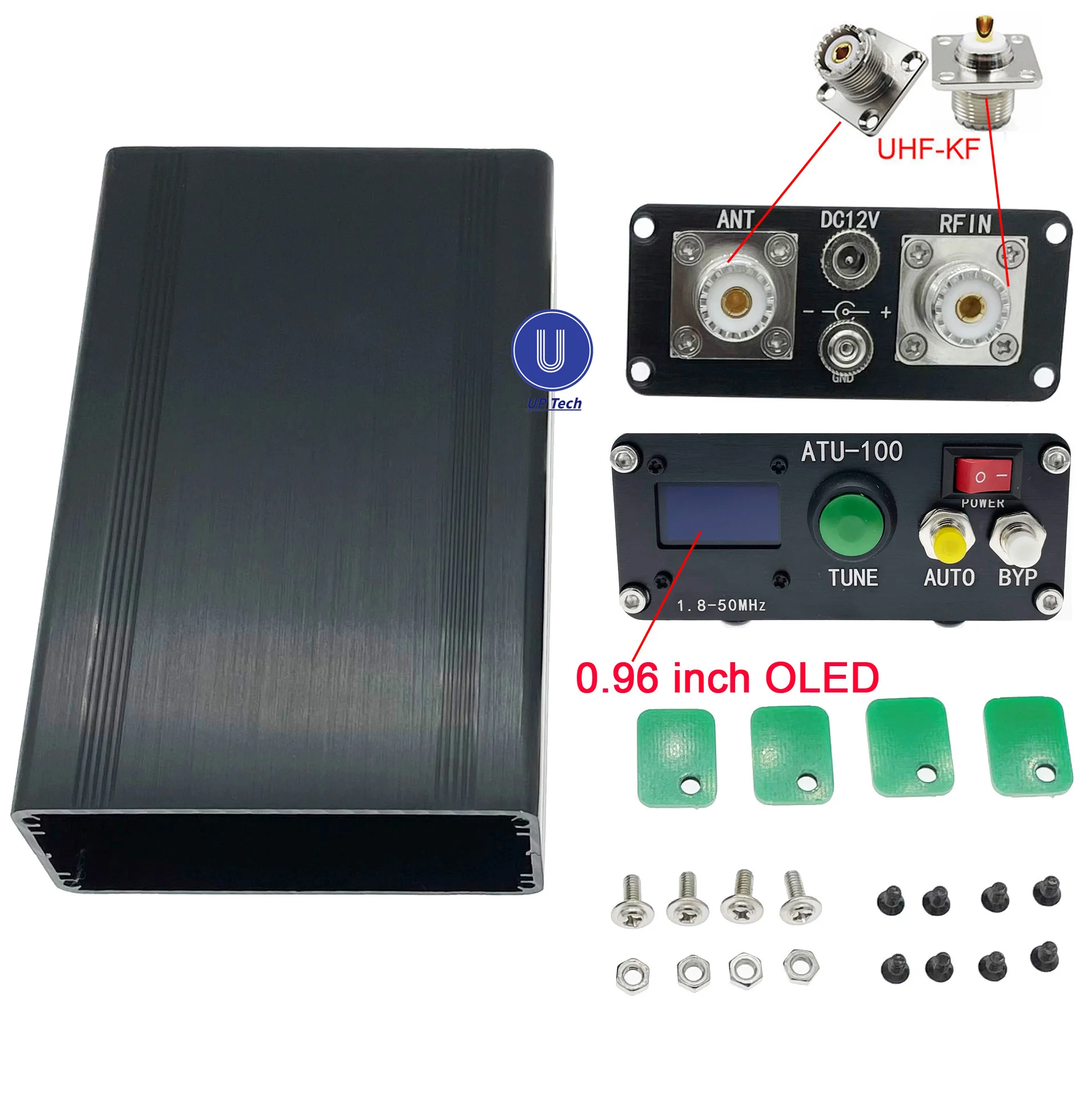

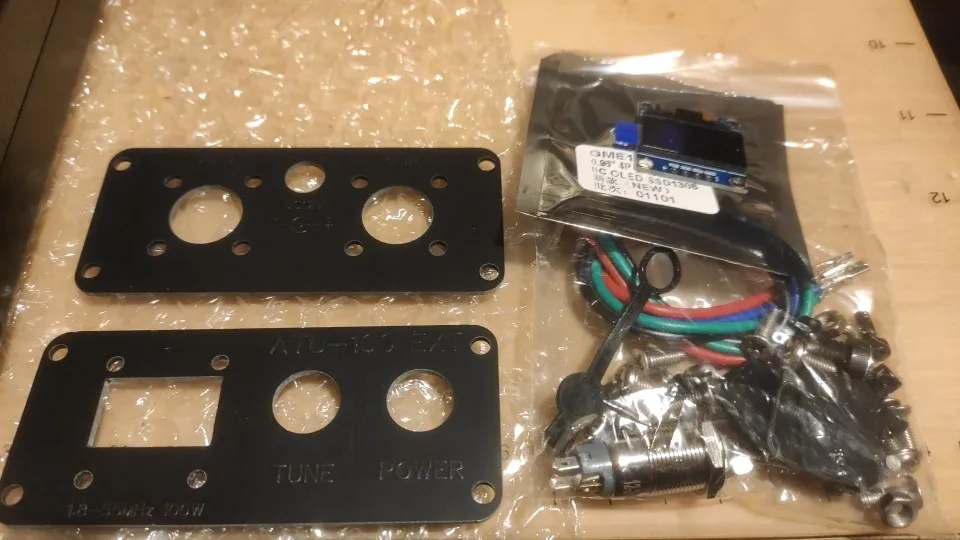

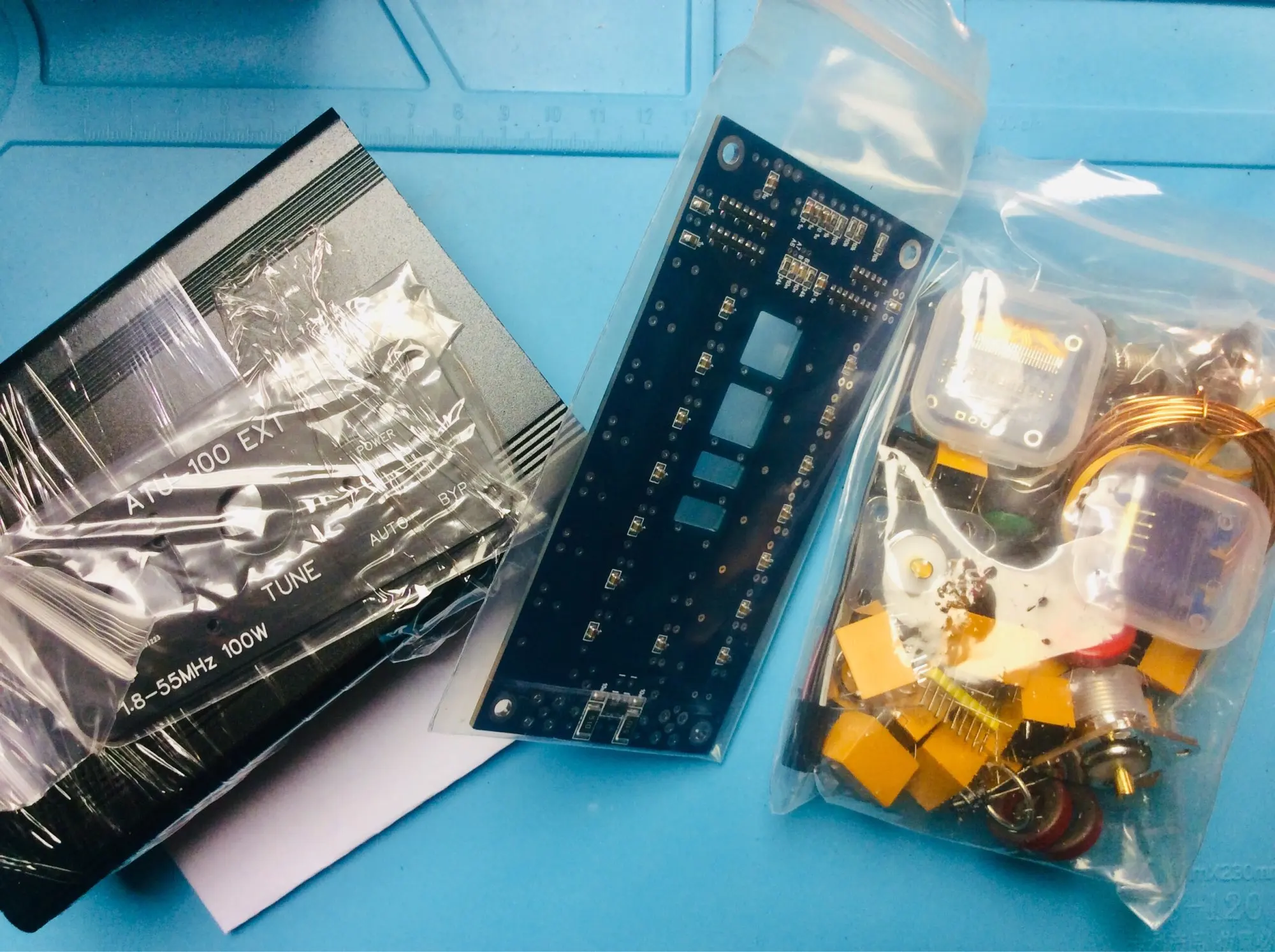

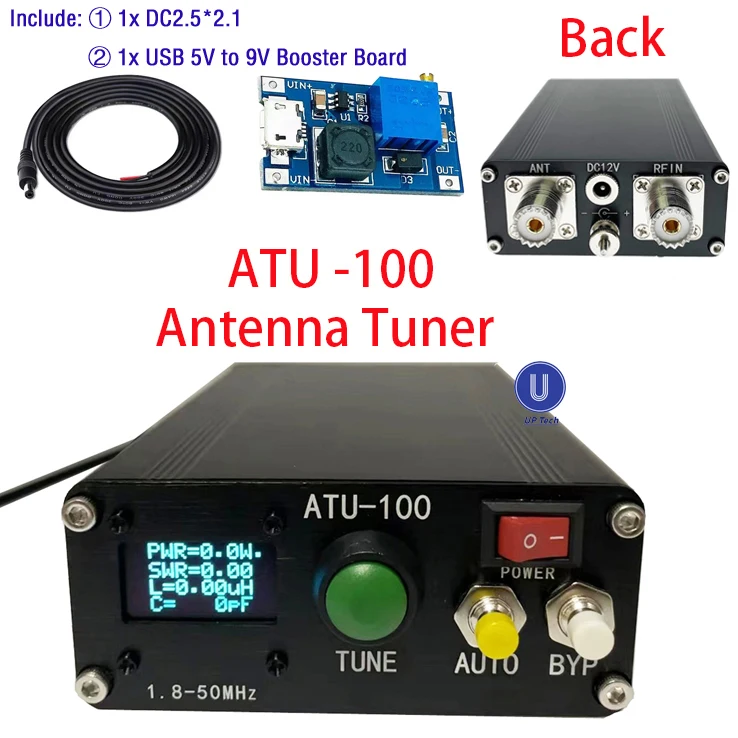

3. Машина УВЧ: (без батареи) включает:

1. Машина с UHF разъемами * 1 (UHF гнездовые разъемы, также называется SO239/SL16/PL259)2. DC5.5 x 2,1 шнур питания * 1 (50 см)3. USB 5V до 9V Booster board x 1

Размер: 140x88x38 мм (Д * Ш * В)

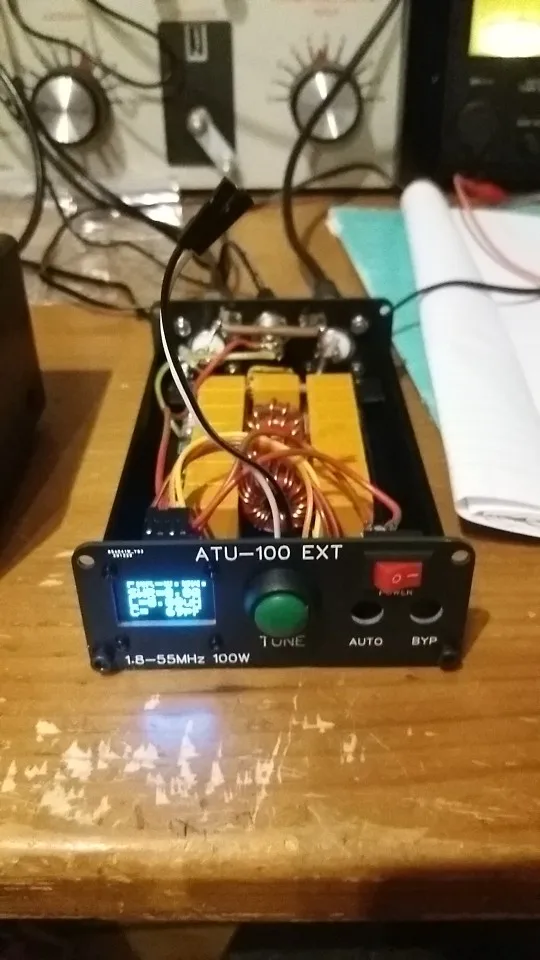

(2) Готовая машина: если вы хотите купить «готовая машина (SMA-BNC-UHF)», пожалуйста, нажмите ссылку на покупку ниже:

Https://www.aliexpress.com/item/1005001804198586.html?spm=5261.ProductManageOnline.0.0.5c6c4edfPgVqNM
