ATU-100 atu100 1,8-50MHz ATU100 ATU1000 ATU-1000 автоматический антенный тюнер N7DDC 7x7 3,2 программируемый аппарат ATU1000W

Новый продукт (если вам нужно, пожалуйста, нажмите на ссылку ниже, чтобы войти на страницу деталей):

ATU-10 QRP от N7DDC автоматический антенный тюнер

Https://www.aliexpress.com/item/1005003235984219.html

ATU-500W автоматический антенный тюнер

Https://www.aliexpress.com/item/1005003264892536.html

Item1:ATU-100 машина (UHF разъем)

Размер: 140x88x38 мм (Д * Ш * В)

(1) последняя версия прошивки 3,2:

SWR больше, чем 1,1 будет автоматически активировать настройки и minimumpower была изменена от 5 Вт до 1 Вт. 3,2 Программа может быть настроена ниже 5 Вт. Однако слишком низкое значение может привести к недостаточно тонкой настройке (оригинальный по умолчанию больше 5 Вт автоматической настройки), Пожалуйста, знайте это перед размещением заказа.

(2) Описание параметров:

-Диапазон электропитания: 10-15 В постоянного тока-Максимальный ток: 450мА-Максимальная рабочая мощность: 100 Вт-Максимальная измеренная мощность: 150 Вт-Минимальная мощность для запуска настройки: 1 Вт-Рекомендуемая максимальная мощность при настройке не выше 30 Вт. (после настройки вы можете установить 100 Вт и работать на этой мощности)-Минимальная измеряемая мощность: 0,1 Вт-Шаг при Замерах на полномочия посылки до 10 Вт: 0,1 ватт-Шаг для измерения мощности выше 10 Вт: 1 Вт-Точность измерения мощности: 10%-Максимальная индуктивность комплект: 8,5...-Минимальный шаг для настройки индуктивности: 0,1 uH-Максимальная установленная мощность: 1870 pF-Минимальный шаг для настройки емкости: 10 pF

(3) обратите внимание на то, что:

1. Недостаточная Настройка может возникнуть в пределах 5 Вт. Поэтому не пытайтесь быть ниже 5 Вт.2. Рекомендуется Максимальная мощность во время настройки не выше 30 Вт. (после настройки вы можете установить 100 Вт и работать на этой мощности, в противном случае он будет гореть легко)3. Для начала ATU-100 необходимо использовать 9-12 В. Если вы используете мобильный источник питания или usb-порт компьютера для вывода питания, вы не можете начать ATU-100, потому что их напряжение слишком низкое.

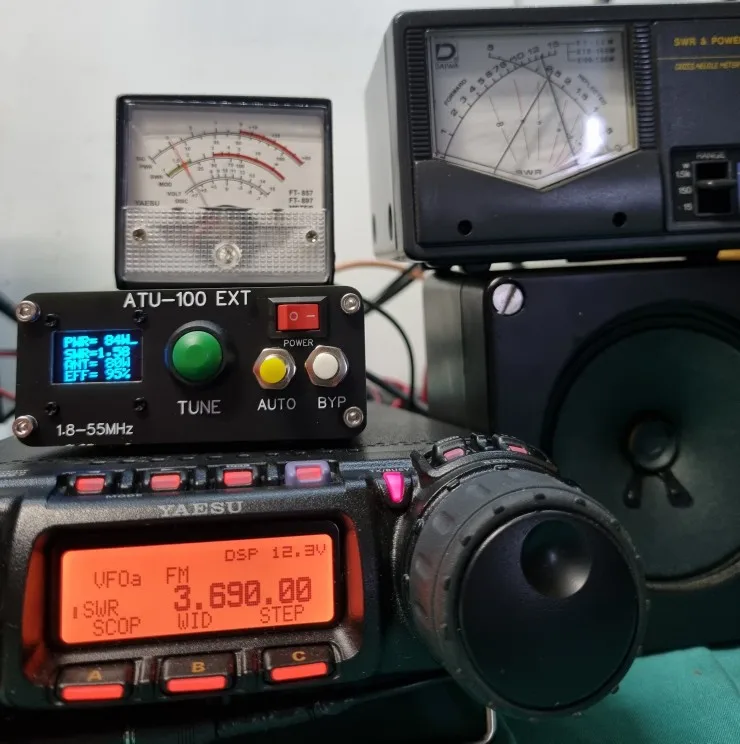

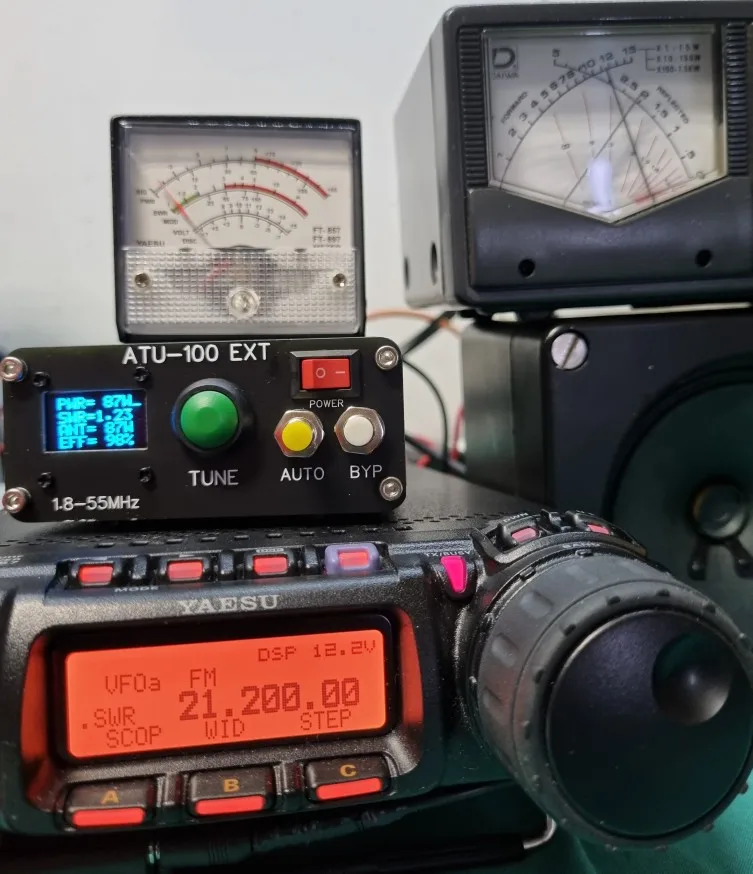

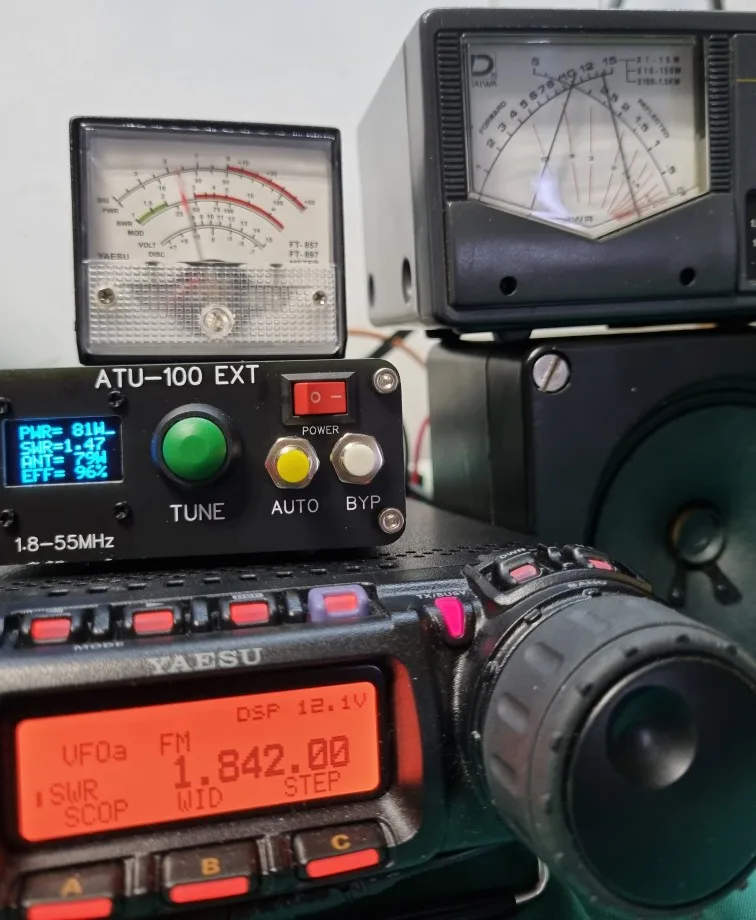

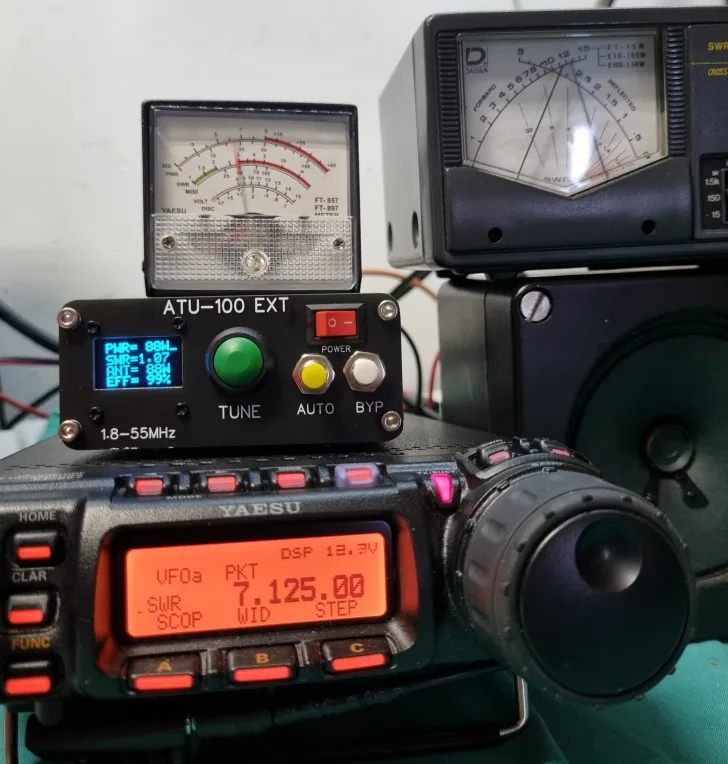

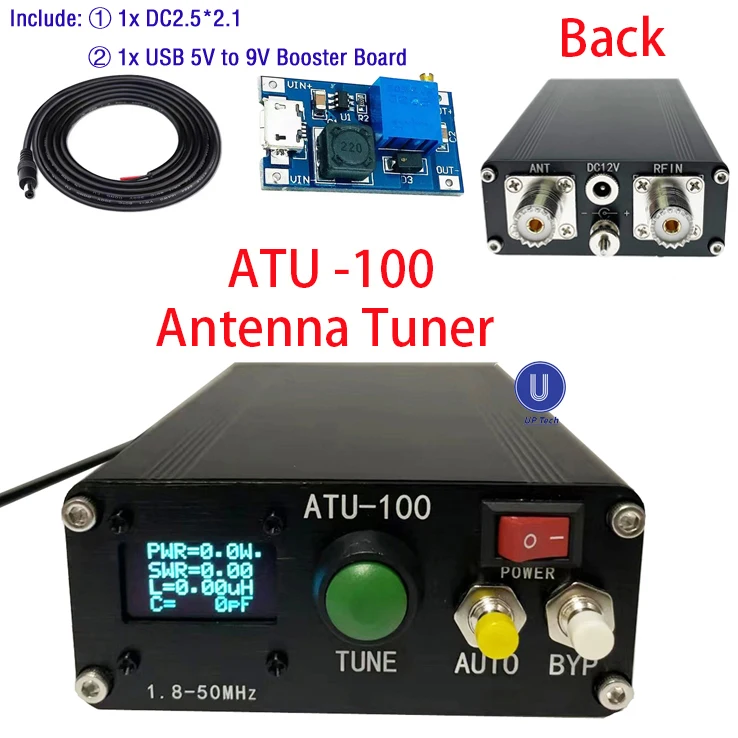

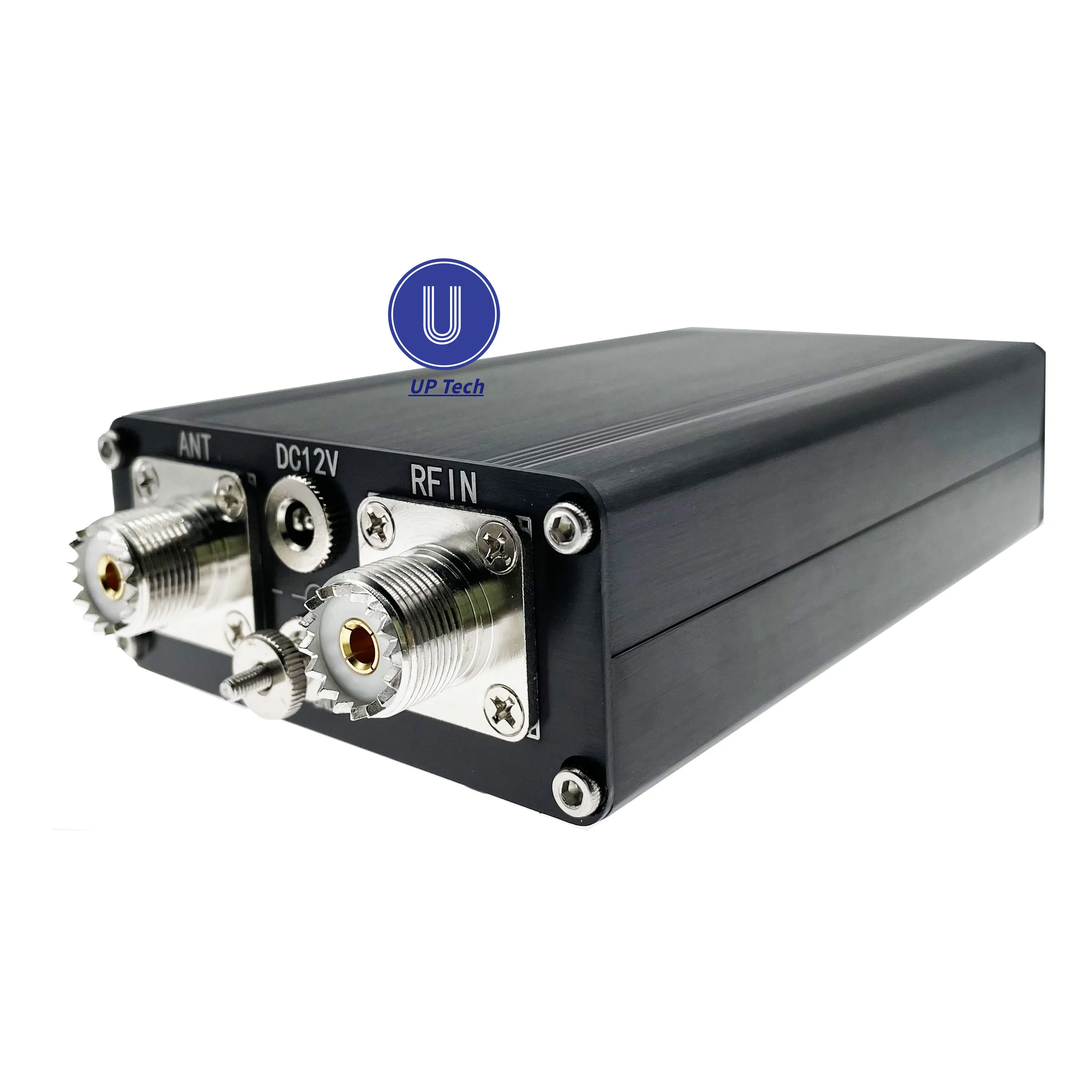

(4)ATU-100 машина (UHF коннектор) информация:

[Характеристики продукта] автоматический антенный тюнер с корпусом (без аккумулятора), нет необходимости в сборке, может использовать его напрямую, автоматически настроен, разработанный N7DDC.[Высококачественные аксессуары] высококачественные SMD конденсаторы, c-канальные конденсаторы, высококачественные 1000 В высоковольтные SMD конденсаторы и импортный чип PIC. Разъем UHF.[Замечательно компактный] корпус машины разработан отличным дизайнером, компактным и изысканным.[Режим настройки] есть 2 режима: автоматический режим и Функция настройки ручного режима.

(5) посылка:

1. Машина с UHF разъемами * 1 (UHF гнездовые разъемы, также называется SO239/SL16/PL259)2. DC5.5 x 2,1 шнур питания * 1 (50 см)3.USB 5V до 9V Booster board x 1

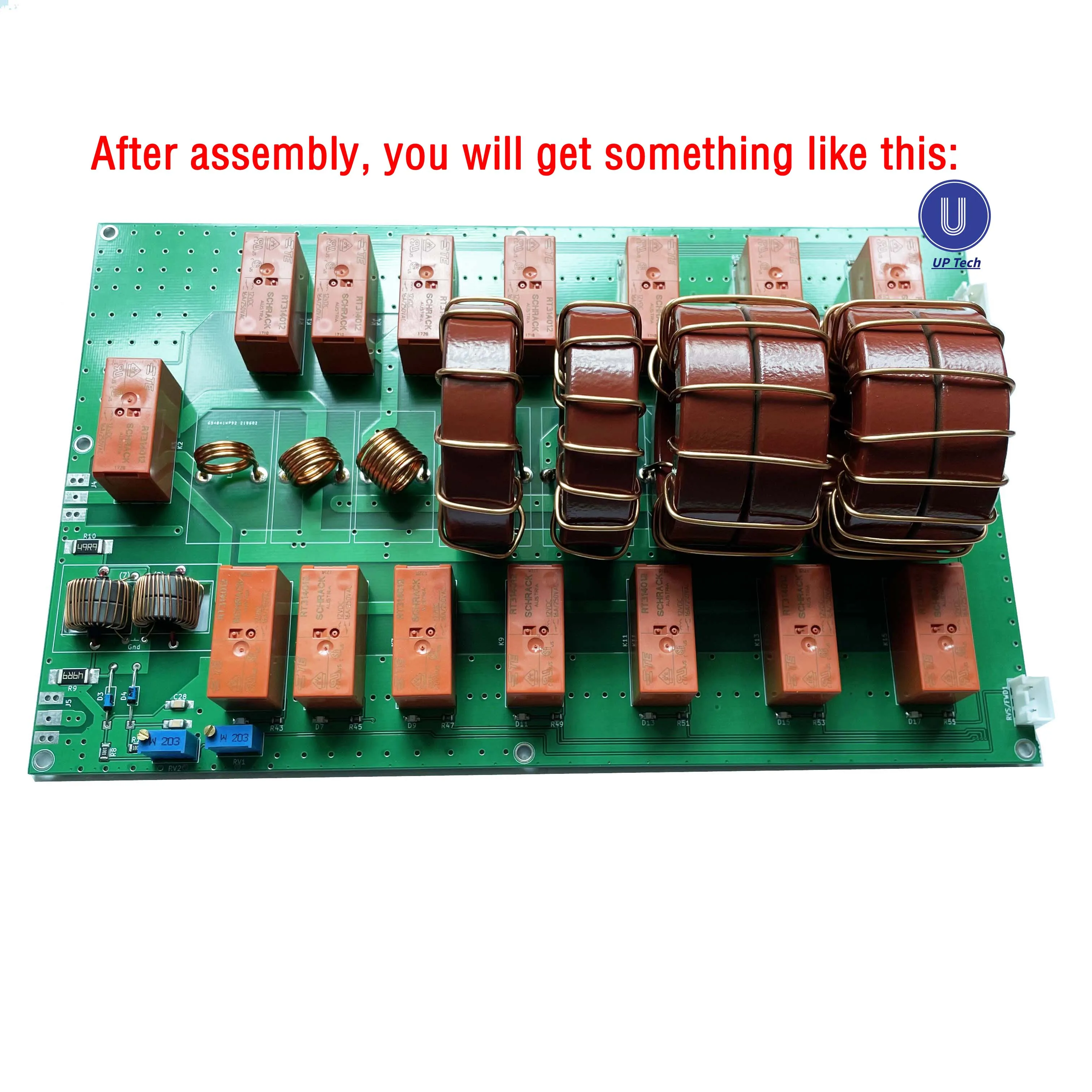

Item2:ATU-1KW комплект

ATU-1000 ATU1000 ATU-1KW ATU1000W автоматический антенный тюнер 7x7 (ATU-1000W от N7DDC) DIY KIT

1000 Вт тюнер, 7x7 на основе PIC 16F1938.

(1) Примечание:

1. Наборы DIY должны иметь способность сварки.2. Программа прошивки была сожжена.3. Кристаллические резисторы SMT были спаяны.

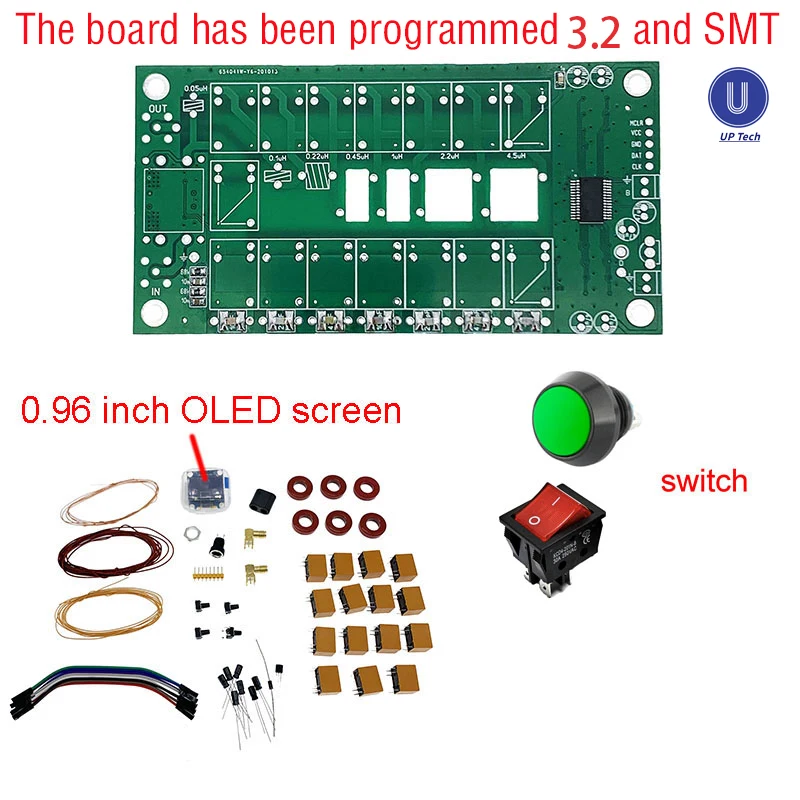

-Комиссия сожженных последней версией прошивки и SMT

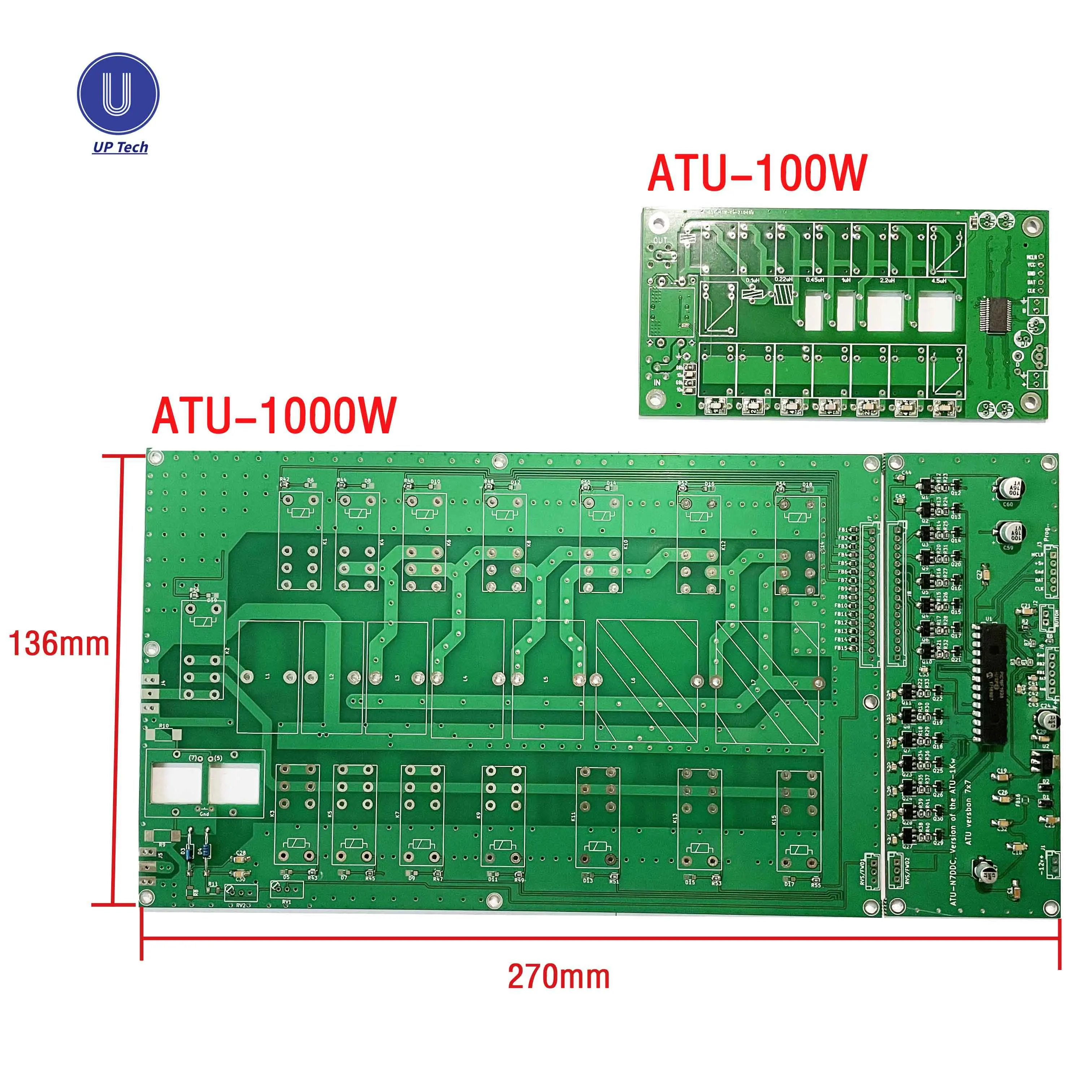

-Размер печатной платы: 270 мм x 136 мм

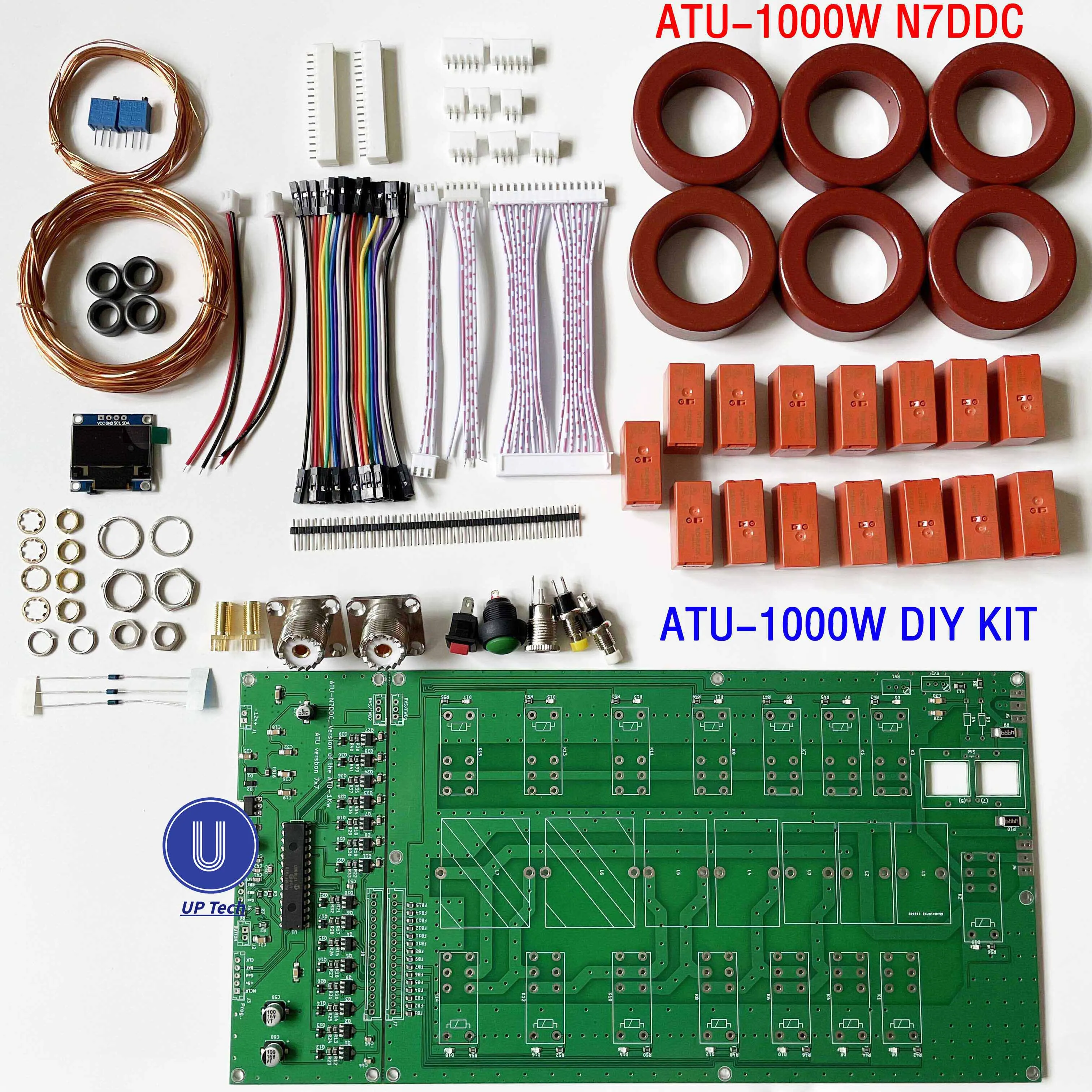

(2) посылка:

-PCB для ATU-1000W 7x7 HF автотюнер

+ Набор тороидов:

-T200-2 (6 шт.);-FT50-43 (4 шт.).

+ Набор тороидов:

1. PIC16F1938 (1 шт.) чип сжег новейшую прошивку.(Обратите внимание, что пользователи не могут напрямую использовать прошивку 100 Вт для обновления 1 кВт, их прошивка не та же.)2. 7 шт. SMD конденсатор: NPO материал, Выдерживает напряжение 3KV-4KV3. Все другие части SMD (все SMD электронные компоненты были сварены машиной, нет необходимости в ручной сварке)4. Реле 12VDC-SL-1C (реле SCHRACK: импортировано из Австрии) (15 шт.)5. 0,96 дюймовый oled-экран6. В посылка входит руководство по сборке

Если вы хотите купить другие ATU-100 товары в этом магазине, вы можете нажать на следующую ссылку, чтобы купить:

LINK1:Https://www.aliexpress.com/item/1005001631130591.html?spm=5261.ProductManageOnline.0.0.b4ed4edfpGJB2MLINK2:Https://www.aliexpress.com/item/1005001804198586.html?spm=5261.ProductManageOnline.0.0.b4ed4edfpGJB2MLINK3:Https://www.aliexpress.com/item/1005001873358599.html?spm=5261.ProductManageOnline.0.0.b4ed4edfpGJB2M

Ссылки предоставят вам:

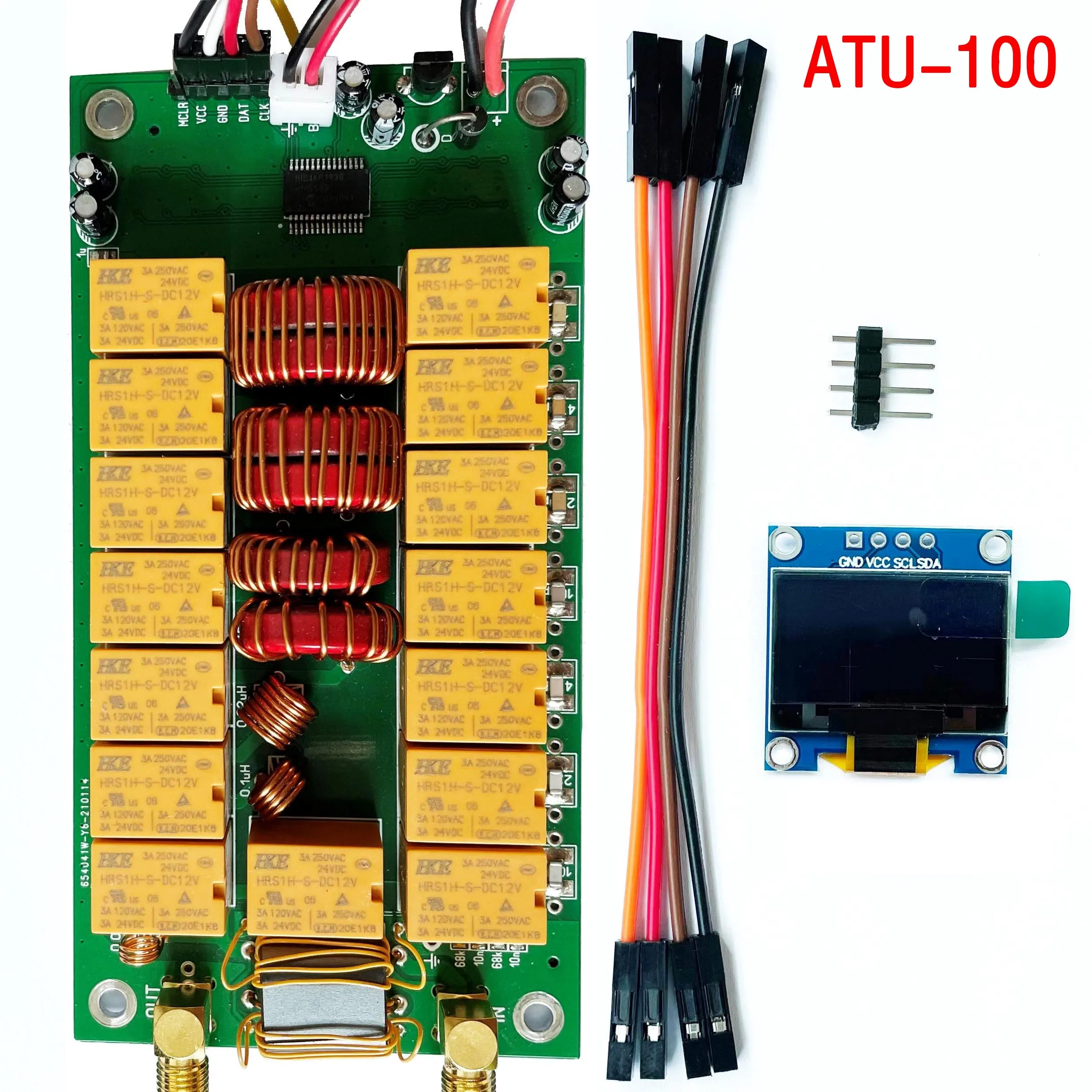

1.ATU-100 DIY KIT2.ATU-100 чехол/чехол3.ATU-100 разъем SMA4.ATU-100 в сборе
