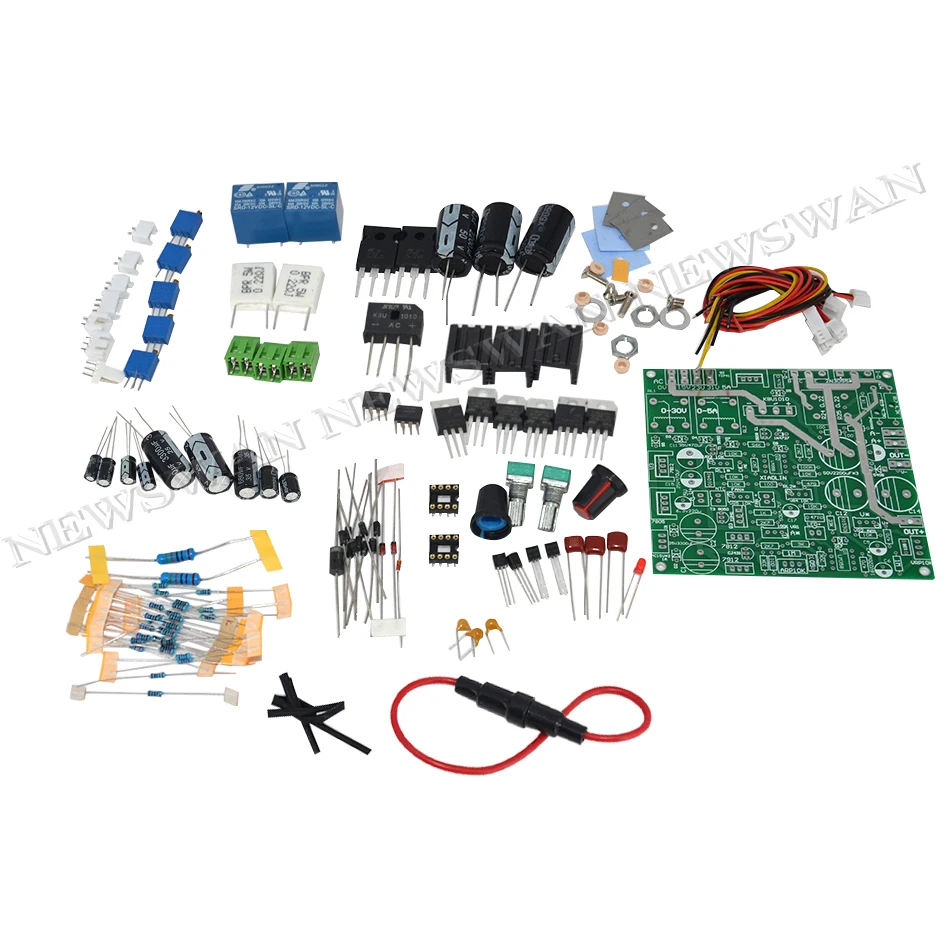

DIY наборы CC CV DC 0-35V 0-5A Регулируемый регулятор постоянного напряжения источник питания с постоянным регулируемым током

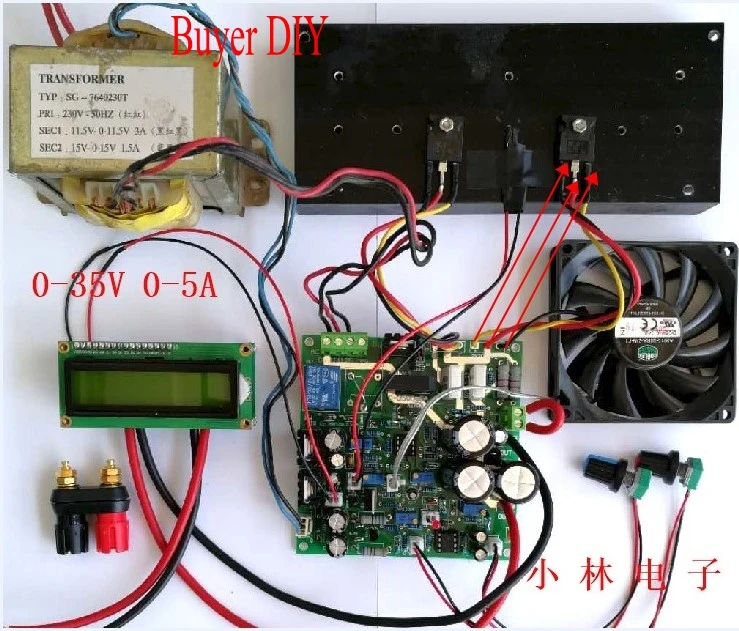

В комплект не входит Самостоятельная установка: трансформатор 150-200 Вт можно настроить (Усилитель можно разобрать)
Головка измерителя напряжения и тока 2 TIP3055 радиаторы, 12 В Вентилятор охлаждения, чехол и красные и черные клеммы
Подходит для переоборудования старого источника питания с использованием корпуса, трансформатора, счетной головки и других аксессуаров.
Простое описание схемы:
L1-это управляющая часть трансформатора. Вы можете выбрать двойной трансформатор 14-18 в с центральный кран. Этот трансформатор может быть независимым, но им должен управляться тот же переключатель, что и L2.
L2 является основным трансформатором и требует большей мощности. Если выход 30 в, подходящее напряжение крана составляет 0 в-15 в-23 в-30 в. Если выход 35 в, основной выход 0-15-25-33 в. (Обратите внимание, что выпрямленное напряжение должно быть в пределах 50 в! Если напряжение близко к 50 в, главный конденсатор фильтра необходимо заменить на три конденсатора 63 в!)
В основном трансформаторе также может использоваться широко используемый двойной резьбовой трансформатор 14-16 В. Возможно, реле RL2 в данный момент не будет установлено.
Блок питания управления лучше всего использовать двойной 15 в
Поддерживающий электролитический 25V2200*2 или 3300*2
Основная цепь утечка питания резистор 7,5 K для 2K 3W * 2
50V2200UF * 3 для основного фильтра (не более 2200) или 63V2200*3

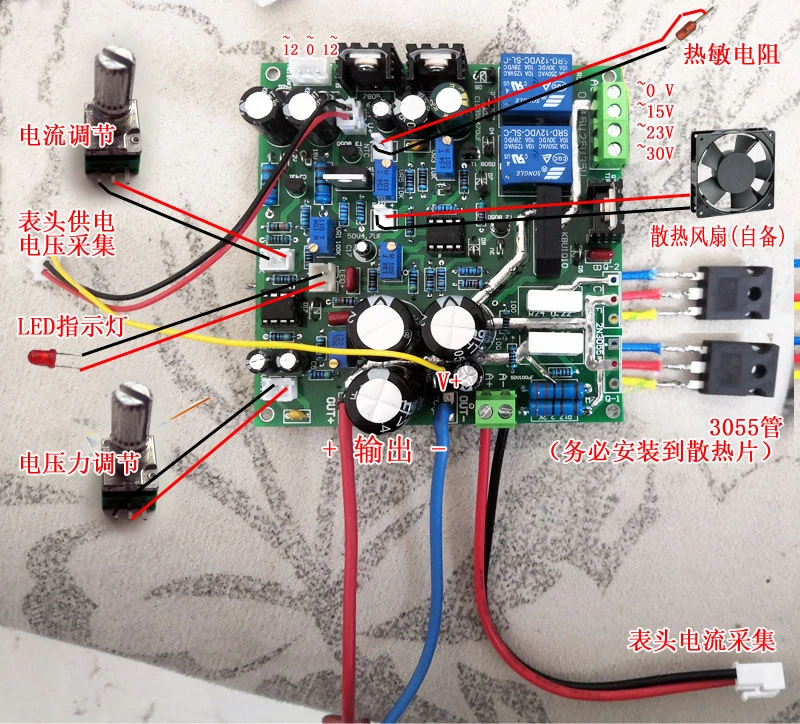

Два внешних потенциометра, регулирующие напряжение и ток, могут быть заменены несколькими оборотами самостоятельно.
(Объяснение изменения: Когда нагрузка открыта или светильник, напряжение будет иметь относительно большое превышение, когда исходная цепь отключена.
1. Чтобы снизить сопротивление размыкания конденсатора Главного Фильтра, уменьшите 7,5 K до 2k.
2. c1 и c2 следует увеличить до 2200 мкФ или 3300 мкФ. Цель состоит в том, чтобы контролировать время удержания мощности конденсатор в цепи, чтобы быть дольше, чем время удержания мощности конденсатора Главного Фильтра, чтобы предотвратить цепь управления (вспомогательная цепь) от потери мощности и потери выходного напряжения главной цепи

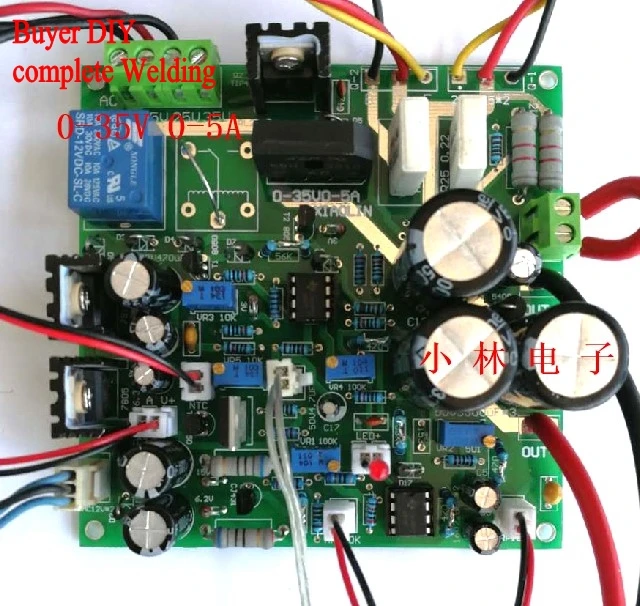

Полностью Подключаемая материнская плата, размер 10*10 см (Примечание: шелкография VR4 должна быть 10K)Примечание: лучше всего использовать 25 в 2200*2 для дополнительной части источника питания с двойным электролизом 15 В.Циркуляционный резистор 7,5 K для 2,2 K 2W * 2 для основного фильтра 50 в мкФ * 3

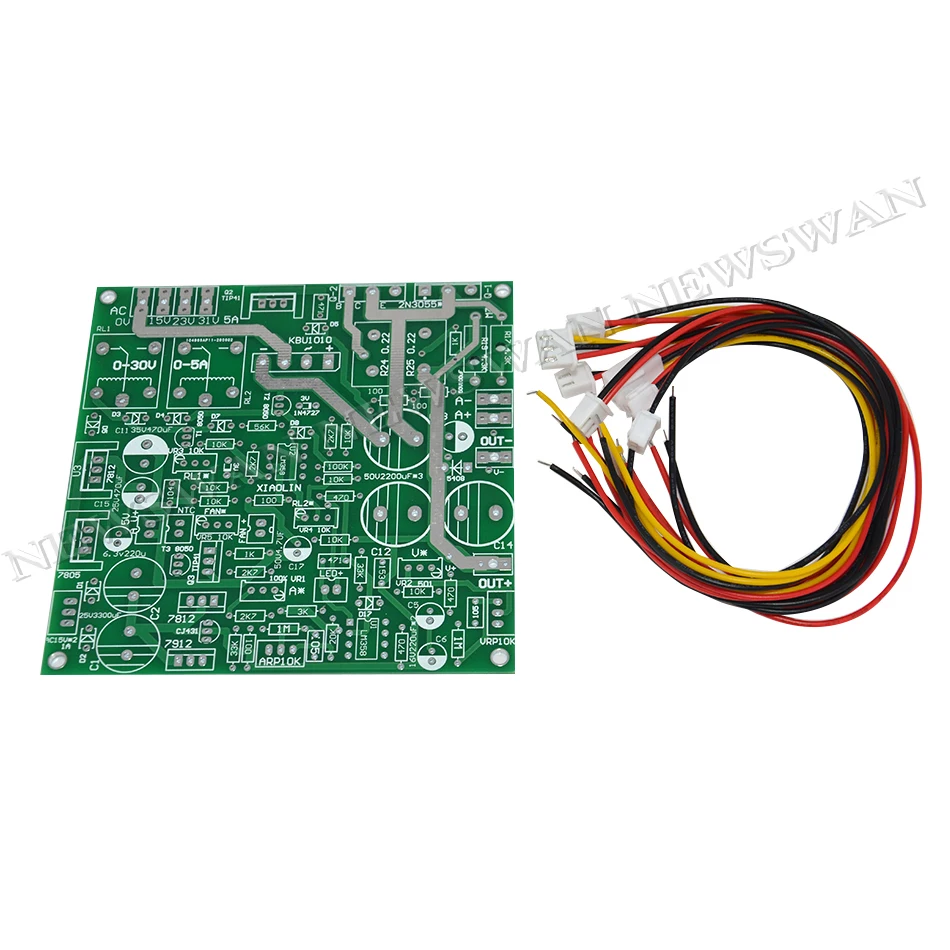

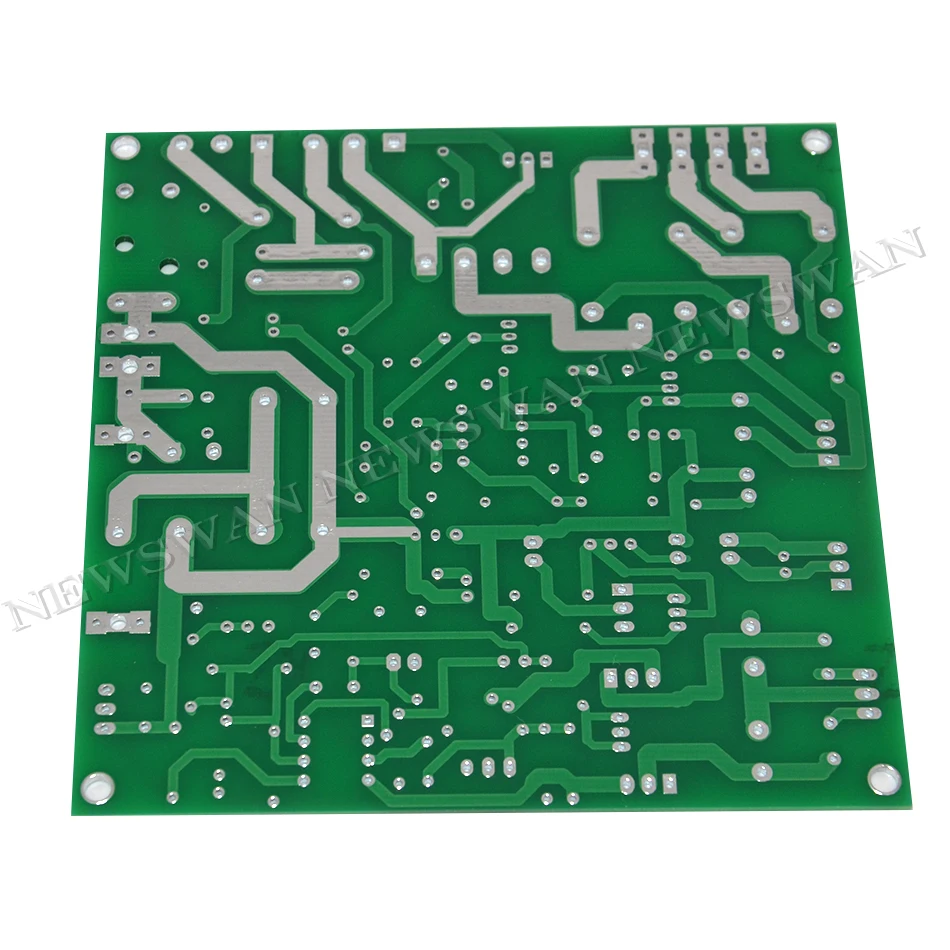

Размер платы: 10*10 см
Примечание: пожалуйста, также тщательно сваривайте, полярность компонентов не должна быть изменена, особенно при большом электролизе!
!
О принципе, характеристиках и использовании регулируемого источника питания постоянного напряжения и постоянного тока:
Принцип постоянного напряжения и постоянного тока:
Согласно U = IR, R = U / I:
Если R> (U / I), источник питания работает нормально.
Если R <(U / I), Я постоянный, то часть постоянного тока источника питания защищена, и выходное напряжение падает до тех пор, пока условие R = (U / I) не будет удовлетворено.
Характеристика:
Так называемое постоянное напряжение, то есть напряжение может быть постоянным до значения, а регулируемое постоянное напряжение, то есть постоянное значение напряжения регулируется.
Так называемый постоянный ток, то есть ток может быть постоянным до значения, регулируемый постоянный ток, то есть это постоянное значение регулируется.
Использование:
Перед установкой блок питания постоянного тока с регулируемым постоянным напряжением необходимо установить значение защиты постоянного тока, затем установить выходное напряжение и начать работу.
Сначала Отрегулируйте выходное напряжение источника питания примерно на 5 В, короткое замыкание на выходе, отрегулируйте ручку выходного тока, чтобы установить ток защиты до нужного вам значения, отмените короткое замыкание, отрегулируйте напряжение до необходимого значения, подключите экспериментальное оборудование и начните работу.
Например: Рабочее напряжение цепи составляет 12 В, а ток составляет около 0,3 а, операция следующая.
Отрегулируйте выходное напряжение источника питания примерно на 5 В, короткое замыкание на выходе, Отрегулируйте регулятор выходного тока, чтобы установить ток защиты на 0,5 А (который немного больше рабочего тока), отмените короткое замыкание, отрегулируйте напряжение до 12 В и Подключите цепь, чтобы начать эксперимент.
Если во время тестирования печатная плата закорочена на металле, ток резко увеличится. Когда ток поднимается до 0,5 А, защитная часть источника питания постоянного тока будет работать с выходным напряжением для защиты испытательного оборудования.
Здравый смысл понимать:
После того, как напряжение переменного тока Отфильтровано полноволновым испарительным конденсатором, напряжение постоянного тока примерно в 1,414 раз превышает напряжение переменного тока.
Например, после того, как напряжение переменного тока 10 в Отфильтровано полной волной выпрямительный конденсатор, напряжение постоянного тока составляет около 14 в. Выбор точки переключения реле:
Входное напряжение переменного тока минус 5 в равно напряжению переключения.
Например, трансформаторный кран 0-15V-25V-35
Затем напряжение переключения первого этапа составляет 15-5 в = 10 В, то есть переключается на кран 25 в при 10 в.
Напряжение переключения второго этапа составляет 25-5 В = 20 в, что переключается на кран 35 в при 20 в.
Что касается того, включено ли реле или нет, то можно измерить напряжение через R17, чтобы определить, примерно ли разделенное на 1,414 напряжение R17 (DC) равно текущему напряжению касания (AC).
Подготовка перед вводом в эксплуатацию:
После установки убедитесь, что ошибки нет (выходной конденсатор и диод должны быть установлены; 3DF20 должен быть установлен на большом радиаторе). Если вы не подключены к амперметру, пожалуйста, коротите контакт амперметра «А» и включите питание.

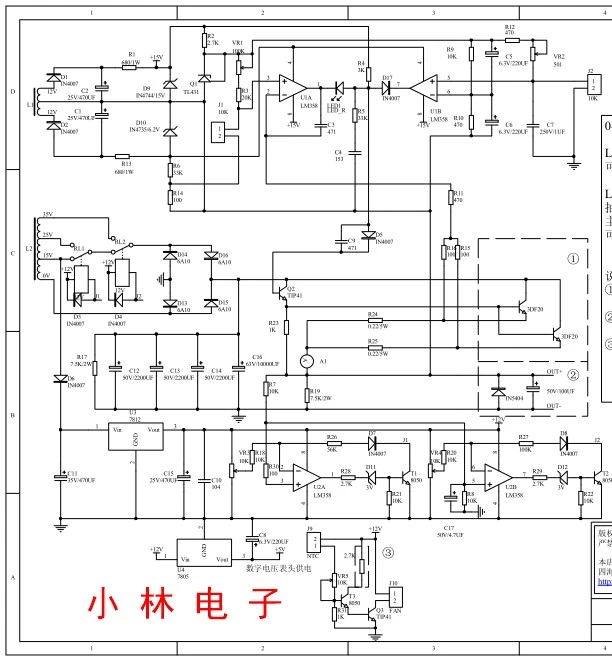

Пожалуйста, обратитесь к схематической схеме:
Измерьте напряжение C1 и C2. Это нормально при напряжении 12-25 В.
Измерьте напряжение С11, это нормально, если оно меньше 30 В.
Измерение напряжения С15, 12 В нормально.
Если вышеуказанные напряжения являются ненормальными, проверьте, подает ли трансформатор питание, неправильно ли подключены краны и установлены ли компоненты неправильно. Повторите вышеуказанные шаги до тех пор, пока напряжение не станет нормальным.
Процесс отладки:

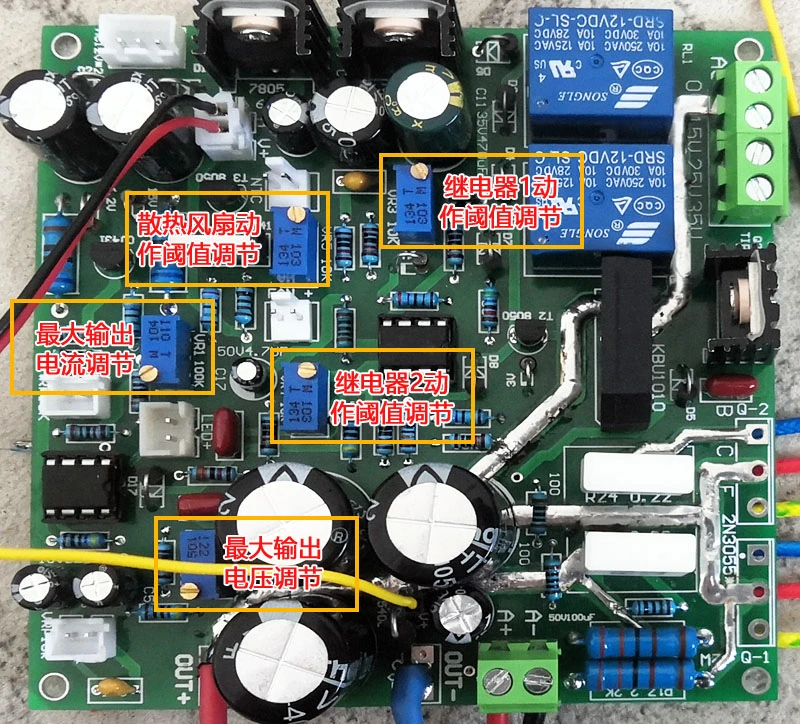

Отрегулируйте VR3 и VR4 так, чтобы напряжение контактов 2 и 6 микросхемы U2 было выше 10 в (Возьмите контакт 4 U2 в качестве контрольной точки).
Напряжение через R17 должно быть напряжением после первого этапа выпрямления и фильтрации трансформатора.
Поверните ручку тока A-RP в середину, в это время индикатор постоянного тока LED1 не должен быть включен.
Отрегулируйте V-RP, напряжение можно отрегулировать около 0-18 в (напряжение R17) считается нормальным.
Выходное напряжение регулируется на напряжение точки переключения реле первого уровня (не понимаете вышеуказанного, см. «Выбор точки переключения реле»), отрегулируйте VR3 для втягивания RL1, RL2 не должен втягиваться в это время, а напряжение R17 должно быть на втором этапе выпрямленного напряжения.
Выходное напряжение регулируется на напряжение точки переключения реле второго этапа (не понимаете вышеуказанного, см. «Выбор точки переключения реле»), И отрегулируйте VR4, чтобы rl2. В это время напряжение R17 должно быть напряжением после третьего этапа выпрямления крана.
Отрегулируйте выходное напряжение, чтобы увидеть, будут ли активированы 2 реле возле точки переключения. Вышеуказанные шаги невозможно повторить, и всасывание может продолжаться.
Отрегулируйте на V-RP, чтобы увидеть Диапазон выходного напряжения. Отрегулируйте на V-RP для максимального выходного напряжения. Если максимальное напряжение не составляет 30 в, отрегулируйте VR2 так, чтобы максимальное напряжение стало 30 в.
Регулировка постоянного тока:
Сначала убедитесь, что в регулировочной трубке достаточно большой радиатор и хорошая теплоотдача.
Отрегулируйте напряжение до 5 В и проверьте выход короткого замыкания с помощью амперметра, чтобы узнать, включен ли индикатор постоянного тока LED1?
Если он не горит, возможна проблема с цепью постоянного тока. Проверьте, установлен ли компонент неправильно, и посмотрите, установлен ли LED1.
Если он включен, то короткое замыкание. Отрегулируйте A-RP до максимального тока короткого замыкания. Если максимальный ток не 3 А, отрегулируйте VR1, чтобы сила тока достигала 3 А.
Что касается вентилятора контроля температуры VR5, то когда радиатор нагревается до определенной степени, вы считаете, что охлаждающий вентилятор должен работать, отрегулируйте VR5, чтобы вентилятор работал.
На этом этапе ваш блок питания готов к использованию.
Желаю вам успехов «сделай сам»!
Посылка входит только эта деталь!
