Модель 1: плата + все компоненты
Модель 2: без импортной трубки 3055
Модель 3: пустая печатная плата
Набор для самостоятельной сборки регулируемой платы питания лучше всего подходит для аксессуаров, у которых в руке есть неработающие трансформаторы,
Или модифицируйте старый источник питания, используйте его корпус, трансформатор, счетчик и другие аксессуары.
Если в руке нет запасных трансформаторов и других аксессуаров, настоятельно рекомендуется купить подержанный блок питания!
Экономьте душевное спокойствие, усилия и деньги! Кроме того, этот блок питания является ранее линейной регулируемой конструкцией,
Схема защиты на выходе не идеальна, и она ограничена любительскими исследованиями и применением в экспериментальных случаях!
Не используйте его для питания ценного электронного оборудования!
1. У источника питания «сделай сам» высокие требования к комплексным электронным возможностям!
Этот магазин не предоставляет Никакой технической поддержки, будьте внимательны!
1. Установите предохранитель 1 а для входящей линии переменного тока 220 В
2. Пожалуйста, также осторожно паяйте, полярность компонентов не должна быть изменена, особенно при большом электролизе!
Постарайтесь в первый раз держаться подальше от материнской платы! Предотвратить инцидент с электрической пушкой освобождения, вызванный различными ошибками сварки!
Потенциометр напряжения и тока должен быть сварен и плотно контактировать!
Если потенциометр отключен во время использования, будет Напряжение 30 в и выходной ток 5 А!
Параметры компонентов цепи рассчитаны на 30 В, 5 А, пожалуйста, не меняйте выходное напряжение и ток по желанию!
3. В комплект не нужно брать с собой:
(1) трансформатор 150 Вт-180 Вт (ток 5 а)
Может быть настроен, чтобы указать требуемые 3 значения выходного напряжения 15 в 23 в 31 В (5 а)
Добавьте двойную обмотку тока 12 В-15 в, чтобы сделать трансформатор,
Наиболее подходит для разборки машины с плохим источником питания.
Или усилитель мощности разбирает ток 5 А от двойного 12 В до двойного 15 В. Добавьте небольшой трансформатор мощностью 15 Вт.
(2) головка измерителя напряжения и тока (3) Два радиатора TIP3055,
(4) 12 в 0,2 а Вентилятор охлаждения (5) шкаф и красные и черные винтовые стойки
Простое описание схемы:
L1-дополнительный источник питания управления,
Трансформатор с центральным резьбовым двойным 12В до двойного 15 напряжения и тока 1А
Эта обмотка L1 лучше всего наматывать на трансформатор с основным источником питания. Трансформатор под рукой не имеет такой обмотки
Вы также можете использовать независимый небольшой трансформатор,
Однако его необходимо включать и выключать с тем же переключателем, что и главный трансформатор L2.
L2-это главное выходное напряжение, требующее большей мощности. 150 Вт-180 Вт
При выходе 30 в подходящее напряжение крана составляет 0 в-15 в-23 в-31 в. Ток 5А
(Обратите внимание, что напряжение после исправления должно быть в пределах 50 в! Желательно в пределах 40 в!)
Основной трансформатор напряжения также может использоваться с широко используемым средним резьбовым двойным 13 в двойным 14 двойным 15 и током 5 А
Три конца проводов такого двойного выхода 5A подключены к трем первым клеммным колодкам последовательно,
Четвертая Клеммная колодка пуста. В настоящее время реле RL2 не установлено,
А также необходимо закоротить нормально закрытые 2 контакта RL2. Изображение ниже.
25V2200*2 или 3300*2 для вспомогательного управления, поддерживающего Электролиз
7,5 K на схеме схемы сопротивления главного разрыва напряжения заменяется на 2K 3W * 2
50V2200UF * 3 для фильтрации основного напряжения (Общая емкость не должна превышать 6600 мкФ)
2 внешних потенциометра, регулирующие напряжение и ток, можно заменить стабильной и надежной многооборотной регулировкой!
(Интерпретация изменений: Когда нагрузка открыта или слегка нагружена, может возникнуть относительно большая Перегрузка при выключении исходной цепи.
1. Чтобы снизить сопротивление размыкания конденсатора Главного Фильтра, 7,5 K снижается до 2k.
2. Цель увеличения c1 и c2 до 2200 мкФ или 3300 мкФ-контролировать время сохранения мощности в конденсатор в цепи, чтобы быть дольше, чем время сохранения мощности Конденсатора Главного Фильтра, чтобы избежать потери цепи управления (дополнительная цепь) и выходное напряжение главной цепи будет вне Контроль
3. Потенциометр напряжения выдаст максимальное напряжение после плохого контакта или отключения. Пожалуйста, замените потенциометр более высокого качества как можно больше.
Схема цепи следующая:

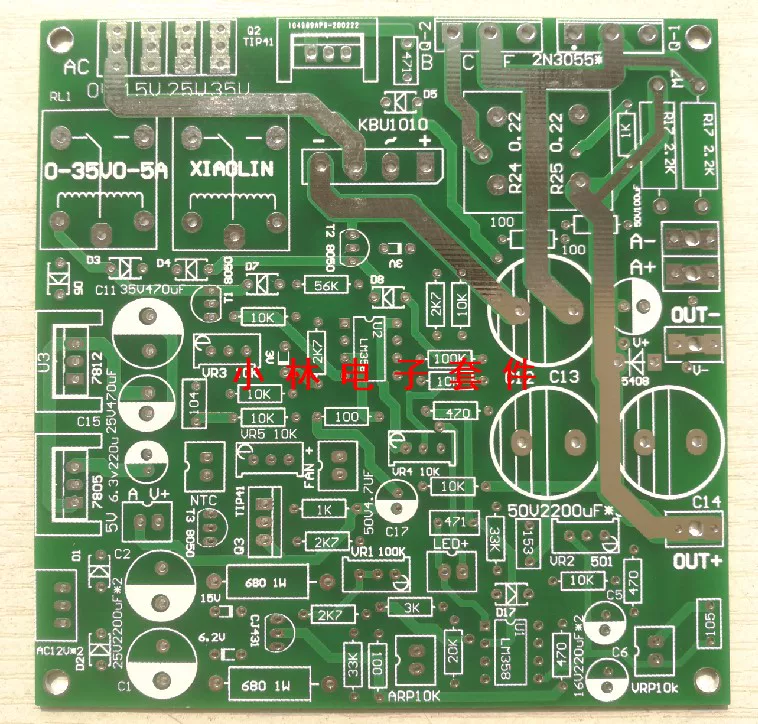

Полностью Подключаемая материнская плата, размер 10*10 см
Все комплекты:
