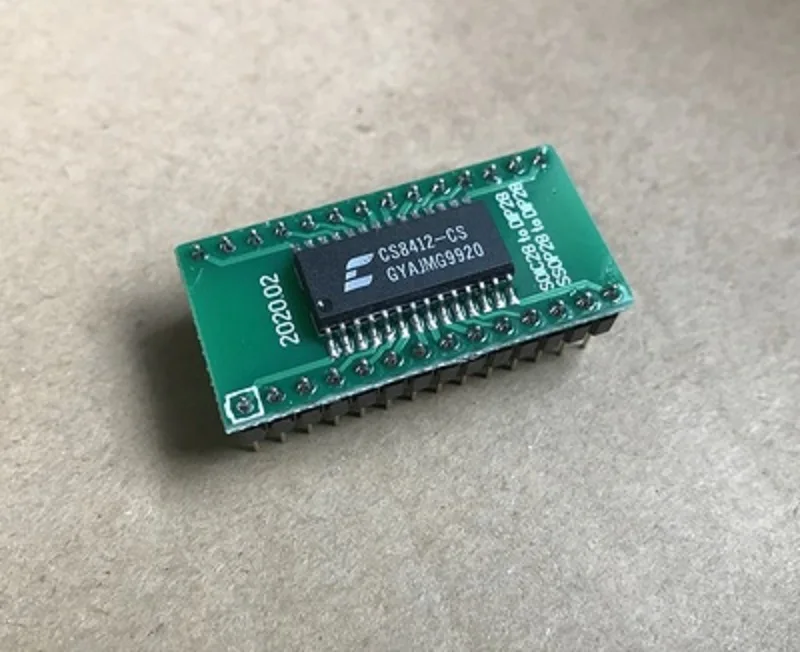

Модуль DIR9001 AK4118 WM8804-CS8412

Название = ckeditor

Обновите острое оружие CS8412, легко добиться обновления CS8412... Разрешение и плотность звука значительно улучшены по сравнению с CS8412...

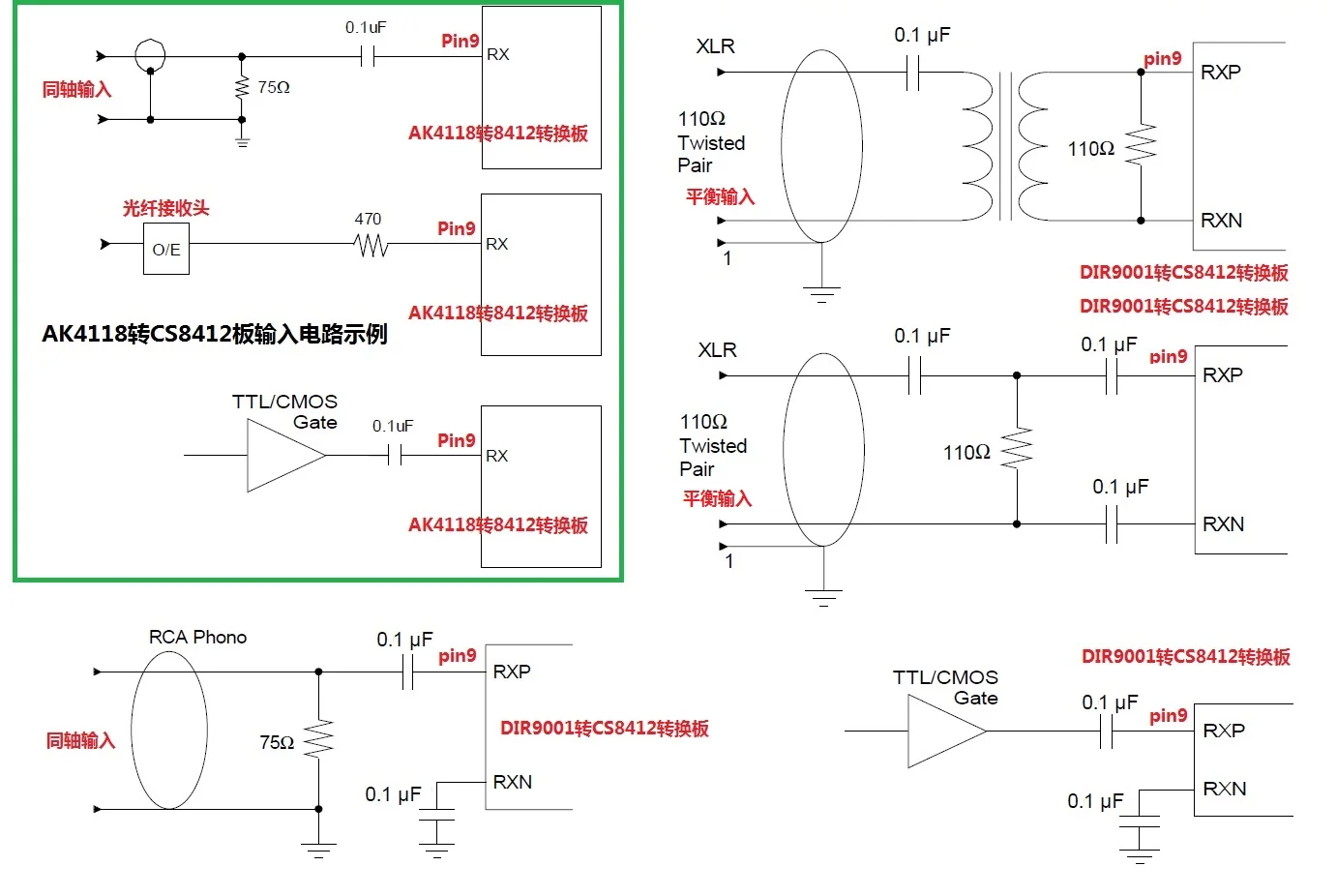

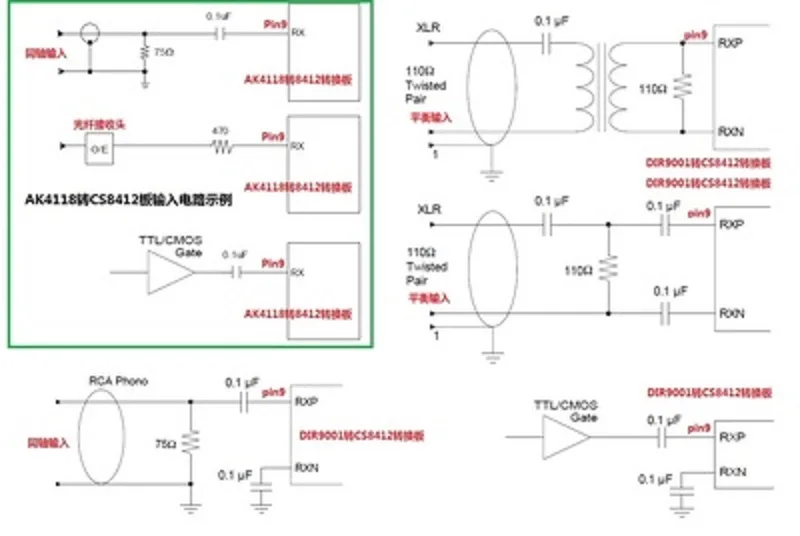

Справочная схема схемы входного интерфейса, последняя схема дисплея, некоторые разные платы декодирования, пожалуйста, измените... (Примечание: схемы интерфейса AK4118 и WM8804 одинаковы)

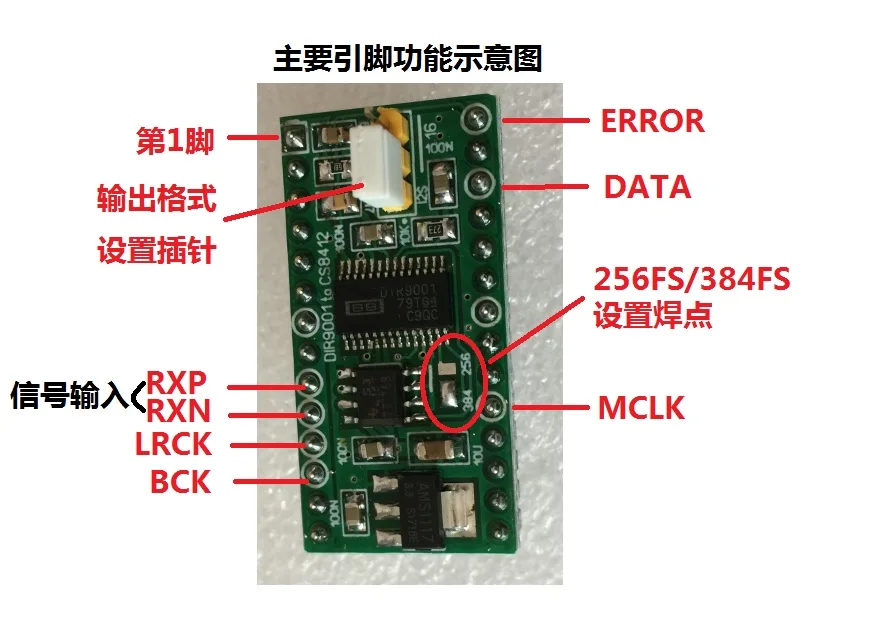

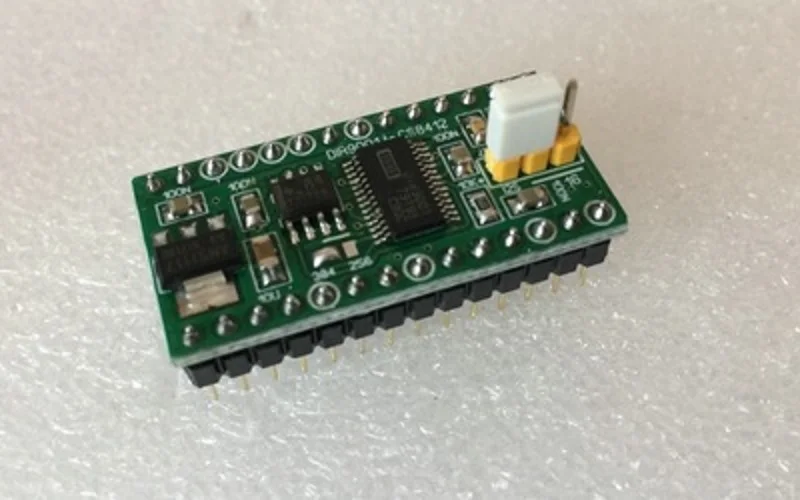

DIR9001-CS8412

*Мастер-часы MCLK-256fs или 384fs (можно установить паяльным соединением на плате)

*Поддерживается Максимальная частота дискретизации 96K

*Формат вывода можно установить на 2 наиболее часто используемых формата, вставив иглы: \ 1,16 бит, msb-первый, правое оправдание, подходит для DF1700, SM5813 и т. д. \ 2, I2S, подходит для TDA1541, saa7220, pcm1794 и т. Д.

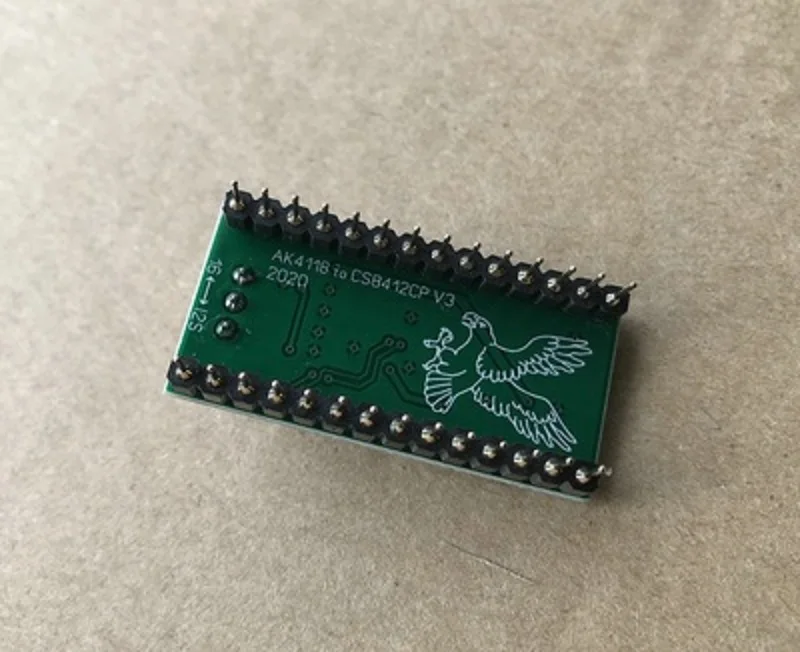

AK4118-CS8412 (новая погружающаяся Золотая версия печатной платы)

*Часы masterMCLK-256fs

*Максимальная поддерживаемая частота дискретизации 192K

*Формат вывода можно установить на 2 наиболее часто используемых формата, вставив иглы: \ 1,16 бит, msb-первый, правое оправдание, подходит для DF1700, SM5813 и т. д. \ 2, I2S, подходит для TDA1541, saa7220, pcm1794 и т. Д.

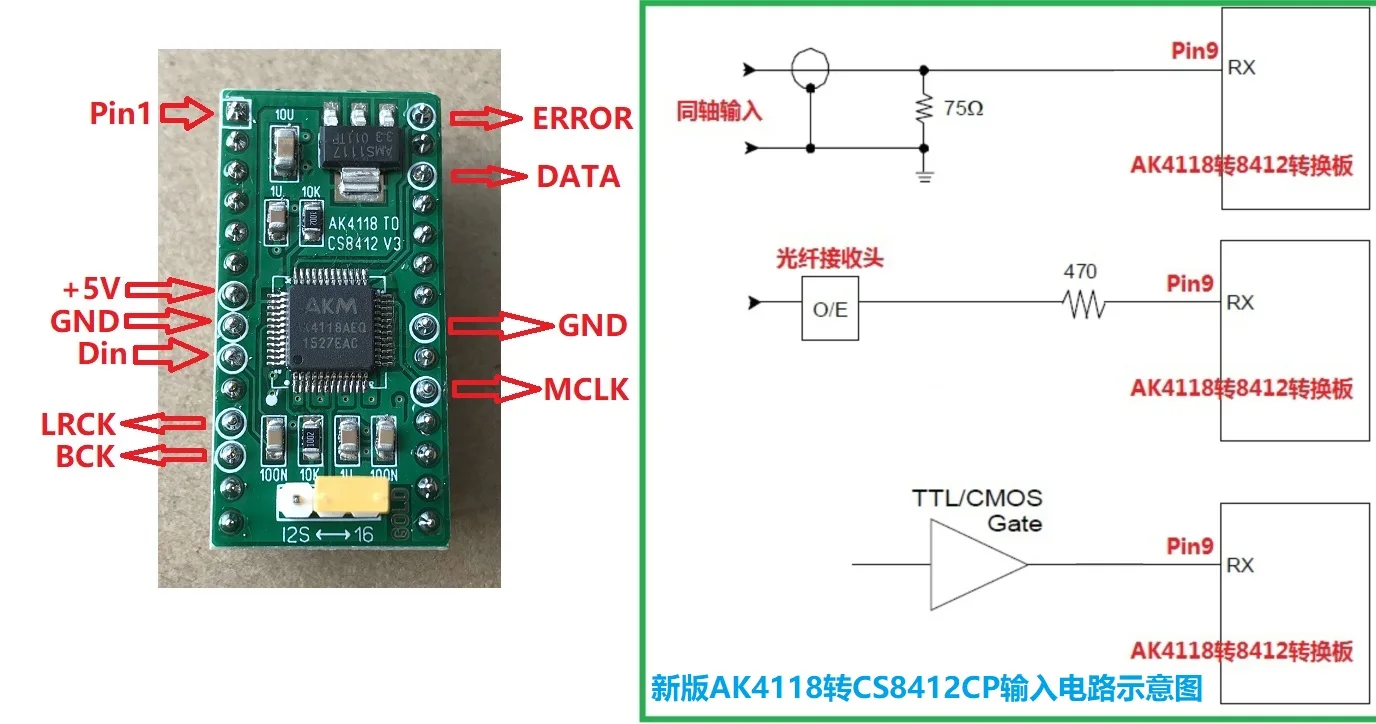

Новая версия схемы AK4118-CS8412CP

WM8804-CS8412

*Часы masterMCLK-256fs

*Максимальная поддерживаемая частота дискретизации 192K

*Формат вывода фиксирован как16 бит, MSB-первый, справа-оправданный, DF1700,SM5813,PCM1710U и т. Д.

Примечание: 1. 28-я ножка платы-Это лапка с ошибкой. \ 2, подходит только для декодирования CS8412 в обновленном аппаратном и основном режимах. \ 3, все отправленные платы гарантированно будут протестированы и использованы в обычном режиме. Поскольку у всех разные уровни навыков или ошибки работы, чип может быть поврежден, плата продается без какой-либо причины
